Как почистить фильтр бензопилы
Почистить фильтр бензопилы Хускварна бывает необходимо после каждого применения. Сам процесс чистки в зависимости от того, насколько загрязнен фильтр, можно произвести двумя способами:
- Механический способ очистки, который представляет собой продувку фильтра.
- При более высокой степени загрязнения фильтр промывается в мыльной воде.
Важно! Запрещено промывать фильтр в агрессивных растворах: бензине, солярке, ацетоне
Как почистить глушитель на бензопилу
Своевременные меры по очистке глушителя бензопилы могут серьезно продлить жизнь инструменту. Причин загрязнений глушителя бывает несколько:
- долгий срок эксплуатации,
- низкое качество заливаемого масла,
- некорректные настройки карбюратора.
Чтобы проверить состояние глушителя, необходимо его демонтировать и заглянуть вовнутрь. Если вам необходимо снять глушитель на бензопиле Штиль, нужно снять крепеж глушителя, сам глушитель, пластину и отражатель.
Если вы обнаружили нагар внутри глушителя, то эта проблема решается двумя путями:
- Механический метод (чистка осуществляется с помощью щеток, наждачной бумаги и специальных средств). Этот путь возможен, если глушитель разбирается.
- В случае с неразборным глушителем применяются специальные чистящие составы, в которых глушитель замачивается на несколько часов.
Правильно выполняя все действия, вы сможете легко почистить бензопилу, продлить срок службы инструмента и обезопасить себя во время работы.
Бензопила представляет собой простое устройство, которое при должном уходе сможет прослужить длительное время. При этом пила является инструментом, подверженным различным нагрузкам и, следовательно, поломки все же встречаются. О том, что стало причиной определенной неисправности и как ее устранить, вы узнаете из данной статьи.
Технология настройки
Основной инструмент, которым производится подкручивание винтов – отвертка, подходящая под их шлицы. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой.
Мнение эксперта
Торсунов Павел Максимович
Некоторые производители инструмента Husqvarna, Homelite, MTD комплектуют свои карбюраторы жиклерами под специальную отвертку. Сделано это, для максимального затруднения процесса самостоятельной регулировки карбюратора владельцем.
Можно предположить, что цель этого — «навариться» на продаже отверток для регулировки: они и правда дорогие. Но на самом деле это делается для защиты двигателя пилы от неправильно выставленных максимальных оборотов.
Контролируют настройку тахометром. Если его нет, придется ориентироваться на собственный слух, а это не всегда эффективно.
Пошаговая инструкция
Основные этапы настройки карбюратора:
- регулировка на низких оборотах;
- настройка правильной подачи топлива на максимальных оборотах;
- точная настройка на холостом ходу;
- проверка работы инструмента во всех режимах.
Для регулировки используются 3 винта:
Т – отвечает за точную настройку на холостом ходу;
H – настройка работы на максимальных оборотах;
L – регулировка образования топливной смеси на низких оборотах.
Процесс настройки
Регулировка состоит из следующих действий:
- Установите винты L и H в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания.
- Запустите двигатель и немного прогрейте его.
- Проведите настройку режима низких оборотов винтами L и холостого хода T. Сначала винт L закрутите до получения максимальных оборотов двигателя. Затем отпустите его на 1/4, а винтом T приведите в норму холостой ход.
- После настройки работы на «низах» проведите регулировку тяги и максимальных оборотов. Для этого медленно закручивайте винт H и проверяя обороты по показаниям электронного тахометра. Не допускайте превышения допустимых показателей максимальных оборотов, рекомендованных class=»aligncenter» width=»749″ height=»206″
- Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.
- Финальный этап – проверка работы пилы во всех режимах. Сначала дайте инструменту остыть, затем сделайте контрольный запуск на холостом ходу.
- Если инструмент работает нормально, проверьте его под нагрузкой.
- При недостатке мощности повторите регулировку винта Н, выкрутив его и снова проверив тягу. Потеря тяги на максимальных оборотах – это показатель износа ЦПГ или плохого качества топлива.
Некоторые нюансы
В процессе настройки карбюратора могут возникнуть некоторые нестандартные и опасные для работоспособности инструмента ситуации:
- Слишком сильное выкручивание винта L относительно Н может привести к образованию обедненной топливно-воздушной смеси. Когда в карбюраторе много воздуха и мало бензина, поршневая группа пересыхает и может выйти из строя.
- Заводские китайские карбюраторы имеют настройки на стендах с учетом особенностей каждой бензопилы. Любое изменение положения винтов при регулировке нужно запоминать или записывать. Это поможет вернуться к заводским настройкам, если двигатель не заведется.
- Новые карбюраторы для китайских пил регулируются на заводах по стандартному количеству оборотов или произвольно. Они могут требовать регулировки сразу после установки на конкретный инструмент.
Как понять, что настройка правильная
Об эффективной и корректной настройке свидетельствуют такие признаки:
Цепь не двигается на холостом ходу;
Мотор работает плавно;
При старте и нажатии на газ нет обрывов в работе.
Бензин не поступает в карбюратор бензопилы – способы ремонта
Чаще всего стандартной причиной этой распространенной поломки служит образование засора в топливном поролоновом фильтре или трубках, отвечающих за стабильную подачу горючего в заводской металлический цилиндр двигателя. От этих засорений регулярно страдает каждый третий китайский бензоинструмент. Это связано с низким качеством встроенных фильтров и трубок, которыми комплектуются недорогие китайские бензопилы.
Ремонт неисправности сводится к снятию и промывке загрязненных деталей.
Для этого нужно:
- Снять крышку пластикового корпуса пилы;
- Очистить пространство под ним и приступить к демонтажу шлангов и фильтров. Трубки крепятся к выходным штуцерам при помощи хомутов. Чтобы отсоединить шланги, не повредив их, нужно ослабить и снять хомуты. После этого трубки потребуется продуть сжатым воздухом и промыть чистым бензином;
- Для демонтажа фильтра нужно предварительно снять его с заводского корпуса. После этого элемент потребуется поместить в емкость с чистым бензином. Спустя сутки фильтр можно извлечь и дать ему время на высыхание;
- После промывки все детали нужно аккуратно установить и закрепить на штатном месте в карбюраторе.
Эта схема очистки поможет тщательно промыть наиболее уязвимые элементы топливной системы без необходимости разборки всего карбюратора.
Бензопилы Партнер — особенности
Многие источники утверждают, что именно эта шведская фирма выпустила первые серийные бытовые бензопилы в Европе. А произошло это в 1949 году.
Симптомы неправильных настроек карбюратора
Если пила на холостом ходу выбегает или максимальная скорость не достигается, часто неправильные настройки карбюратора такого поведения несут ответственность. В сегодняшней статье мы объясняем, как правильно регулировать карбюратор. Наиболее распространенными явлениями являются. Перед изменением настроек карбюратора некоторые рукоятки должны быть сделаны заранее. Прежде всего, необходимо обеспечить, чтобы топливный фильтр и воздушный фильтр были безупречны и, прежде всего, были чистыми. Это включает проверку свечей зажигания.
У нас принято считать, что это неплохие китайские пилы, и отчасти это так – большинство из продаваемых на нашем рынке бензопил Партнер собраны именно в Китае, о чем честно написано на их шильдиках. Но кроме Китая, пилы этого бренда производят также в Америке, Италии, Норвегии и Англии, и приобрести в России их также можно.
Неисправность системы зажигания
Уплотнения также должны быть проверены. Эти компоненты могут вызывать подобное поведение. Устройство должно быть в технически совершенном состоянии. Некоторые производители также имеют другие отклонения здесь. Этот винт используется для регулирования скорости и, следовательно, фазы ускорения. Этот винт используется для регулирования резервного газа. На некоторых устройствах этот винт может отсутствовать или обозначен иным образом. По этой причине всегда следует использовать инструкции.
Перед настройкой карбюратора необходимо выполнить основные настройки. Это нужно делать с чувством. Затем открутите один оборот еще раз. В инструкциях. Основные настройки используются для безопасного ввода в эксплуатацию. Медленно увеличивайте обороты двигателя, пока цепь или ротор не перестанут работать, и двигатель не работает при холостом ходу. Проверьте настройки снова и снова.
Кроме того, проверьте переход между полным дросселем и холостым ходом
Это нужно делать осторожно с небольшими шагами
Настройки карбюратора могут привести к повреждению машины.
Уже более 10 лет данный бренд принадлежит концерну Хускварна – одному из ведущих производителей в данном сегменте, что сказывается не только на конструктивных особенностях пилы, но и на широчайшей сети сервисных центров, способных быстро и качественно ее обслужить.
Мало кто знает, но впервые тормоз цепи бензопил и система подогрева ручек была применена именно на бензопилах Партнер, поэтому недооценивать их не стоит.
Поэтому всегда работайте с осторожностью. Производители указали спецификации для действующих параметров
Эта информация должна быть рассмотрена
Так как невозможно составить точные инструкции для всех устройств, мы не гарантируем ущерб, вызванный настройками карбюратора. Точная настройка может производиться только с помощью спидометра
Эта информация должна быть рассмотрена. Так как невозможно составить точные инструкции для всех устройств, мы не гарантируем ущерб, вызванный настройками карбюратора. Точная настройка может производиться только с помощью спидометра.
Это означает, что минимум, который мы должны иметь, составляет 8 частей воздуха для каждой части топлива и не более 18 частей воздуха для 1 части топлива. Здесь мы можем наблюдать, что нам нужно много воздуха, чтобы сжечь 1 часть топлива. Что такое стехиометрическое соотношение? Стехиометрическое соотношение обсуждается при полном сгорании. Это соотношение будет зависеть от типа используемого топлива.
Существует около 30 модификаций бензопил этого бренда. От самой маломощной пилы Партнер 340S из выпускаемых сегодня, и имеющей 1,44 кВт мощности при 13500 об/мин, до самой мощной Партнер 842, с ее 1,6 кВт при 12 тыс. об/мин.
Но, пожалуй, самой покупаемой в России остается 350-я модель.
Как факт, мы скажем вам, что для сжигания 1 л топлива нам нужно около 000 литров воздуха. Что такое «Богатая смесь» и «Плохая смесь»? Мы будем говорить о богатой смеси или плохой смеси по отношению к топливу, то есть богатому наличием избытка топлива и избавлению от нас, или плохому из-за недостатка топлива.
Какие могут возникнуть поломки
Богатая смесь: содержит больше бензина, чем необходимо. Мы удаляем части воздуха по стехиометрическим, поэтому у нас избыток топлива или что то же самое, нам не хватает воздуха. Плохое сочетание: содержит меньше бензина, чем стехиометрический. В этом случае мы имеем избыток воздуха.
Регулировка карбюратора бензопилы на примере Huter BS 45
Пошаговая инструкция настройки
Регулировка карбюратора на китайской бензопиле, да и не только, всегда должна проходить в 2 этапа:
- Настройка холостого хода.
- Настройка основного рабочего режима максимальных оборотах.
Это не просто, но с помощью данного подхода достигается наилучший результат регулировки. Разберем.
Этап 1 — Холостой ход
| Шаги, фото | Описание |
Шаг 1 — Прогрев | Запускаем двигатель и прогреваем на средних и малых оборотах в течении 3 минут. |
Шаг 2 — Установка минимальных оборотов винтом Т | Винтом Т устанавливаем минимальные устойчивые обороты, при которых пильная цепь не перемещается по шине. Если двигатель сильно дымит, то это признак чрезмерно богатой смеси, поэтому винт L следует частично завернуть. При этом обороты двигателя повысятся, а дымность уменьшиться. После этого снова устанавливаем минимально устойчивые обороты, частично выворачивая винт T. |
Шаг 3 — Проверка приемистости | Теперь проверяем приемистость двигателя следующим способом – резко нажимаем на газ, двигатель при этом должен быстро набрать обороты и устойчиво работать. Если двигатель медленно набирает обороты, либо имеются провалы – это означает, что смесь бедная и необходимо вывернуть винт L – при этом обороты двигателя уменьшатся. Уменьшатся и обороты холостого хода, поэтому нужно частично завернуть винт Т и снова проверить на приемистость. |
Бывает так, что с первого раза не получается, поэтому нужно повторить шаги 2 и 3 до тех пор, пока работа двигателя не будет соответствовать 3 правилам, описанным в начале статьи.
Этап 2 – Максимальная мощность
Регулировка бензопилы на максимальную мощность проводится только после обкатки бензопилы, а также после регулировки холостого хода.
Регулировка максимальной мощности выполняется вращением винта H, поворачивая его, мы либо обедняем, либо обогащаем топливную смесь. При частичном завинчивании – смесь обедняется. При откручивании – обогащается. Наилучшее положение винта определяется экспериментальным путем при проверке пиления древесины. Проводя проверку, следует руководствоваться следующими правилами:
- Двигатель должен развивать мощность, обеспечивающую высокую производительность пиления, при умеренной дымности выпуска.
- Двигатель должен иметь хорошую приемистость и при этом не должен перегреваться. Также должен сбрасывать обороты, а цепь при этом должна останавливаться.
Также рекомендуем почитать статьи о том, как отрегулировать карбюратора на следующих бензопилах: Carver, Partner 350, Урал 2 Электрон, Stihl MS 180,

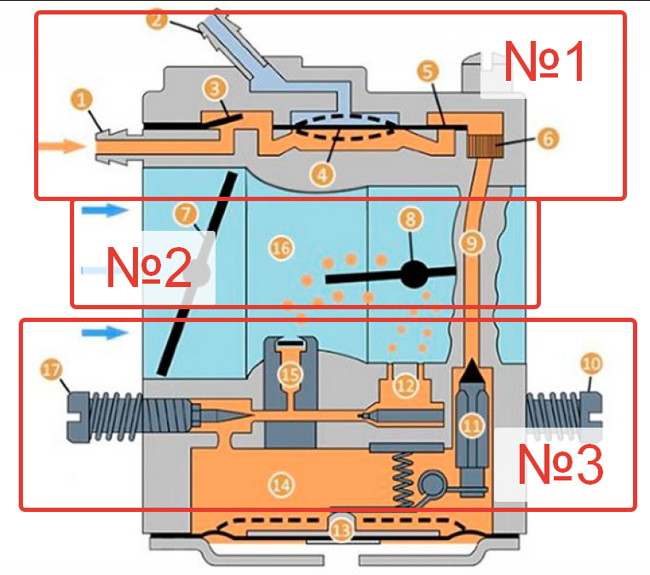

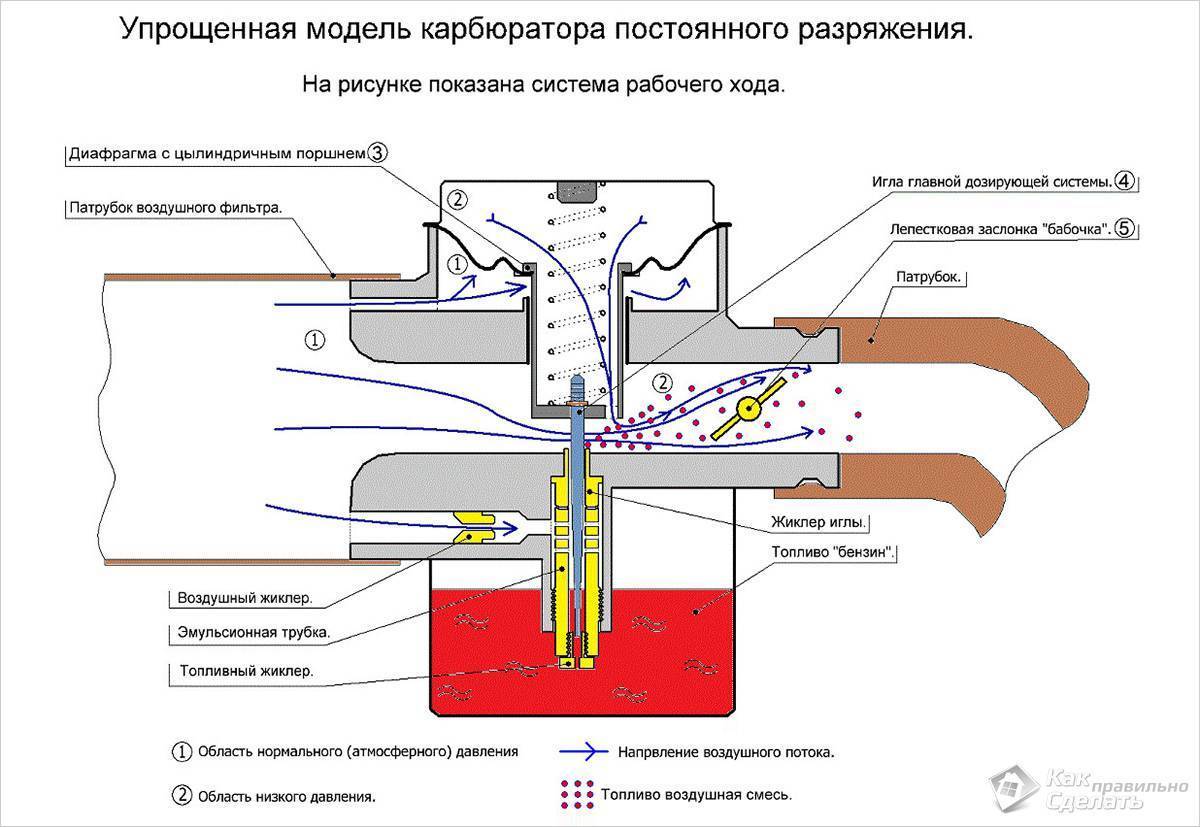

Принцип работы карбюратора бензопилы
Перед тем, как отрегулировать карбюратор на бензопиле, нужно понимать принцип, по которому он работает.
- Когда мотор запускается, расположенная в нижней части корпуса воздушная заслонка открывается.
- В воздушном канале и поплавковой камере создается разрежение, вызванное ходом поршня, в результате чего через диффузор всасывается поток воздуха.
- Интенсивность всасывания воздушного потока регулируется положением воздушной заслонки.
- Бензин через входной штуцер из бензобака поступает в поплавковую камеру.
- Скорость прохождения бензина из камеры в диффузор регулируется посредством жиклеров.
- В диффузоре бензин смешивается с воздухом.
- Подготовленная топливоздушная смесь попадает во впускные каналы, откуда направляется в рабочую камеру сгорания цилиндра.
Как настроить
Настройка карбюратора бензопилы осуществляется так. Перед тем как отрегулировать карбюратор на бензопиле, следует выяснить, являются ли чистыми все фильтры. Прибор регулируется тремя болтами:
- главного жиклера H;
- холостого хода L;
- подстройки холостого хода S (у некоторых производителей он называется LA или T).
Перед началом настройки надо прочитать инструкцию пилы. При выполнении регулировки следует соблюдать правила:
- Осуществляется установка инструмента на верстак, чтобы он находился в устойчивом положении.
- Цепь устройства нужно направить от себя.
- Между инструментом и остальными предметами в помещении должно быть не меньше 2 м.
Важно является информация о том, как происходит настройка при нарушении работы конструкции. Включают карбюратор и ждут 10 минут
Регулировку начинают с нахождения такого местоположения винта L, при котором холостые обороты будут высокими. Нужен ключ для регулировки болтов. Постепенно крутят болт сначала в одну сторону, потом в другую, пока не будет занято правильное положение. Затем крутят шуруп на 1/8-1/4 оборота против часовой. Потом исправляют холостой ход шурупом S (или T, LA).
Если после подкрутки игольчатого болта L цепь не двигается, то постепенно крутят винт S по часовой до того, пока цепь не начнет движение. Потом регулируют S на 1/8-1/4 поворота обратно. Если цепь движется, поворачиваем шуруп S против часовой, пока он не закрутится. Дальше подкручиваем S на 1/8-1/4 поворота в этом же направлении.
ДВС должен функционировать равномерно. Также следует проверить, как он ускоряется. Если нажать акселератор, обороты должны возрасти до максимума. Это означает, что мотор раскручивается хорошо.
В конце тестируют работу прибора на холостом ходу. Когда регулировка сделана верно, то конструкция не должна производить работу так:
- Цепь неподвижна.
- Звук ДВС такой, как у 4-тактного генератора.
- Если нажать на акселератор, произойдет быстрая раскрутка.
Если эти требования не выполняются, то надо отрегулировать холостой ход. Для этого подкрутить винт S так, как было рассказано ранее. Если не поможет, следует повторить регулировку сначала.
Так делают ручную настройку. Точная регулировка выполняется при помощи прибора тахометра. Все действия те же, только винты поворачивают, основываясь на данных тахометра. Благодаря этому прибору карбюратор можно отрегулировать быстрее.

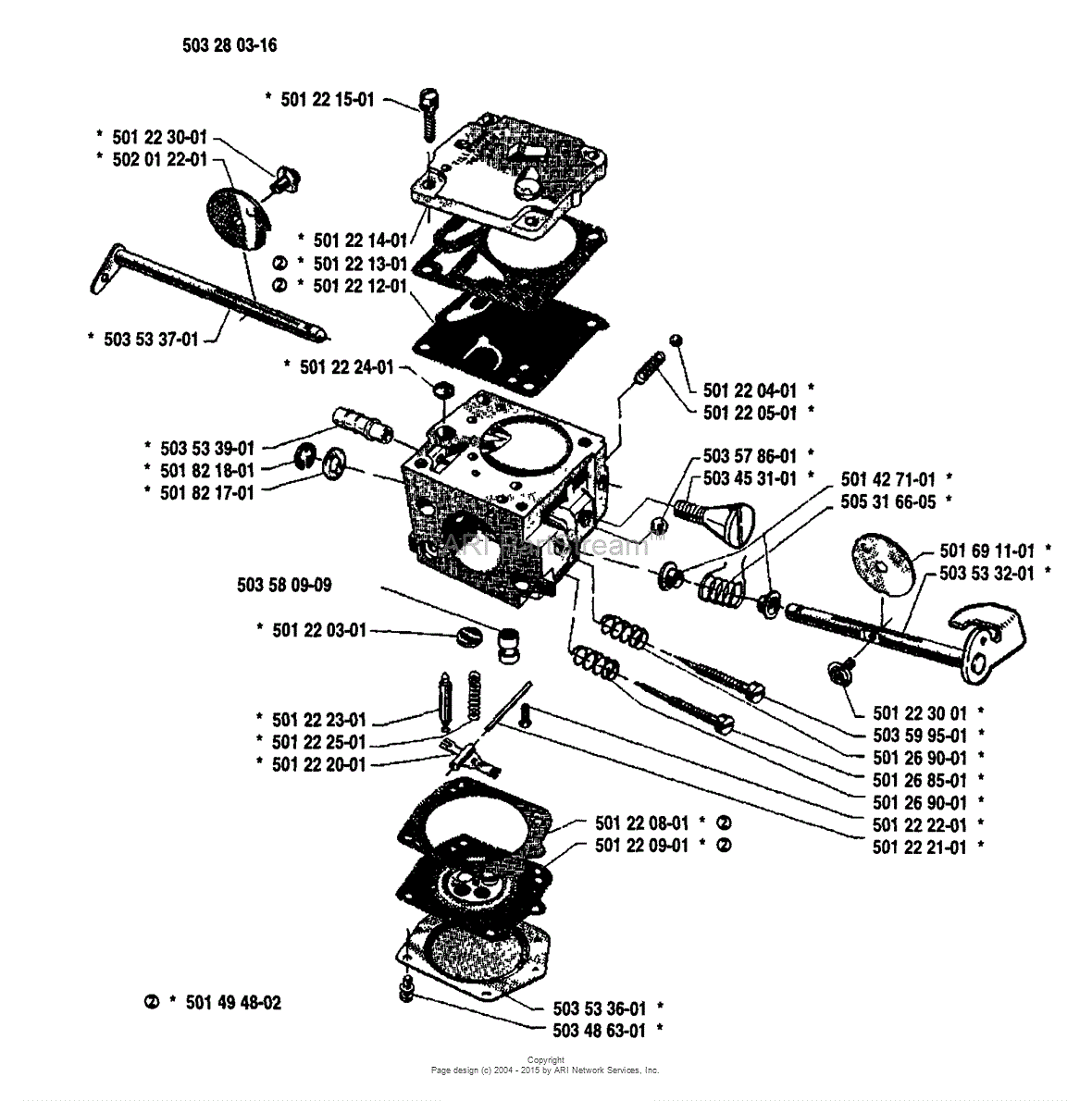

Как почистить карбюратор на бензопиле?
Промывать карбюратор бензопилы или чистить его необходимо только тогда, когда он снят и разобран. Перед очисткой необходимо заранее приготовить все необходимое: две отвертки (плюс и минус), рожковые ключи, но лучше головку с насадками, чистую ветошь, специальное чистящее средство, насос и ультразвуковой очиститель (рекомендуется). Перед тем, как приступать к очистке, нужно слить весь бензин – это обязательно. После того, как остатки топлива слиты и подготовлен весь инструмент, приступаем к очистке:
- Отсоедините верхнюю крышку и снимите ее.
- Аккуратно достаньте мембрану топливного насоса.
- В левой части корпуса находятся пружинные скобы. После того, как они будут отсоединены, под скобами можно увидеть винты – их тоже нужно выкрутить.
- Открутите нижнюю крышку.
- Выкрутив винт, получаете доступ к игольчатому клапану. Его и расположенную под ним пружину нужно аккуратно снять, причем так, чтобы не затупить иглу.
- Воздушная заслонка демонтируется при небольшом продольном усилии, после чего снимается ось заслонки.
- В последнюю очередь снимает дроссельная заслонка, рычаг и ось.
После того, как карбюратор разобран, все детали нужно разложить на ровной поверхности на чистой ветоши. Внимательно осмотрите каждую деталь на предмет засорения или износа
Особое внимание уделите жиклерам и впускному штуцеру. Их засорение – основная причина того, почему не поступает бензин в карбюратор бензопилы
Если по какой-то детали видно, что она сильно изношена, ее лучше сразу же заменить новой, чтобы в будущем снова не думать, как отремонтировать карбюратор бензопилы.
Чистка карбюратора бензопилы своими руками производится с помощью специального моющего средства. Нужно хорошо промыть каждую деталь, после чего высушить их тряпкой из безворсовой ткани, а лучше сжатым воздухом. Все каналы также продуваются воздухом.
Если под рукой есть ультразвуковой очиститель, то это еще лучше. Налейте в ванночку солярку, положите аккуратно туда загрязненные детали на 5-10 минут и после чистки просушите их сжатым воздухом.
После чистки настоятельно рекомендуется подождать 20-24 часа – это необходимо для того, чтобы чистящее средство полностью испарилось. В противном случае оно смешается с топливовоздушной смесью и попадет в цилиндр, оставив на стенках нагар после сгорания.
Регулировка карбюратора бензопилы вдали от сервисной мастерской
Инструкция, как настроить бензопилу – есть в технической документации к вашему инструменту. Тем не менее, мы рассмотрим типовые операции по улучшению работоспособности инструмента.
Органы регулировки карбюратора расположены в доступном месте. Чтобы до них добраться, нет необходимости снимать крышку корпуса. В разных моделях отверстия для регулировки могут быть расположены иначе, на иллюстрации показана типовая комбинация.
Порядок настройки следующий
Винт «T» предназначен для настройки двигателя в холостом режиме. На разных моделях он может обозначаться как «LA» или «S». Параметр выставляют, вращая винт в левую сторону до состояния устойчивой работы на минимальных оборотах. Если двигатель глохнет – необходимо немного довернуть винт в правую сторону. Рабочий вал при работе на холостых оборотах не должен вращаться.
Если при регулировке цепь сдвинулась с места – открутите винт на четверть оборота назад. Чем точнее вы поймаете момент, когда до начала движения цепи остается совсем немного оборотов, тем экономичнее будет расход топлива.
Винт «L» устанавливает степень ускорения бензопилы при нажатии на акселератор. Когда вы открываете дроссельную заслонку, обороты должны плавно возрасти до максимального значения. Если бензопила глохнет при нагрузке – это верный признак неправильной установки регулятора ускорения. Необходимо немного отвернуть винт против часовой стрелки, добиваясь плавного уверенного ускорения при открытии акселератора.
Винт «H» ограничивает величину оборотов рабочего вала. Если не зафиксировать это значение – произойдет сбой в опережении зажигания, и бензопила станет работать рывками, или как говорят лесорубы – «вразнос». Такой режим может привести к травме.
В моделях с упрощенной конструкцией карбюратора, регулировка ускорения и максимальных оборотов может отсутствовать. В этом случае все режимы работы двигателя внутреннего сгорания устанавливаются винтом холостого хода.
Признаки правильной регулировки
- На холостых оборотах рабочая цепь остается неподвижной. При добавлении «газа» сразу приходит в движение;
- При открытии акселератора, двигатель бензопилы моментально ускоряется. Процесс ускорения происходит равномерно, быстро достигая максимума;
- При достижении предельных оборотов пила работает ровно, без рывков. Звук двигателя равномерный, без детонаций;
- Выхлоп чистый, немного сизоватого цвета. При изменении оборотов растет только интенсивность выхлопа, цвет не меняется.
Порядок настройки карбюратора бензопилы Partner смотрите в этом видео.
Если вам удалось отрегулировать карбюратор, не разбирая корпус бензопилы, и симптомы неисправностей пропали – продолжайте работать дальше. Если нет – придется снять верхнюю крышку инструмента и демонтировать карбюратор.
Внутри крышки находится воздушный фильтр. Как правило, это кусок поролона или подобного ему материала. Старайтесь не засорить и не намочить фильтр. После чего аккуратно отсоедините топливопровод и тросик акселератора от карбюратора.
На иллюстрации они показаны стрелками.
Следите за тем, чтобы топливо не попало внутрь корпуса. Постарайтесь уловить остатки бензина из шланга с помощью чистой хлопковой ветоши. Затем необходимо извлечь карбюратор из корпуса, и уложить на чистую поверхность для разборки и промывки.
Постарайтесь запомнить (а лучше измерить и зафиксировать на бумаге) положение установочных винтов. В противном случае, регулировка карбюратора бензопилы после сборки, будет затруднена из-за рассогласования всех установок.
После окончания работ проверьте, не осталось ли на сборочном столе «лишних» деталей, и не оставлен ли внутри корпуса инструмент.
Остались вопросы, смотрите видео: как отрегулировать карбюратор бензопилы Штиль.
Особенности запуска китайских бензопил на примере бензопилы Hunter. Подробный рассказ и демонстрация ремонта карбюратора, а так же его регулировка.
Карбюратор бензопилы – это часть двигателя, предназначением которой является смешивание в определенных пропорциях горючего и кислорода с последующей подачей полученной смеси в двигатель.
Cодержание
В результате нарушения работы этой детали бензопила значительно потеряет производительность и даже может полностью выйти из строя. Если обнаружена хоть малейшая погрешность в работе мотора, то скорее всего нужно отрегулировать карбюратор бензопилы.
Также большое значение имеет обкатка нового инструмента. Несоблюдение условий обкатки может снизить рабочий ресурс устройства, а в некоторых случаях, привести к заклиниванию двигателя.
