Прокладка новой канализации
После полного удаления старых труб начинается установка новой системы. Монтаж канализации в квартире своими руками требует навыков и умения, поэтому будет правильно организовать процесс с участием опытных профессионалов. Руководствуясь заранее созданной схемой, производят разметку системы с соблюдением необходимых углов уклона и прочих требований технологии. Удобнее всего, если монтаж канализации производится в новостройке или частном доме, где все действия выполняются одновременно во всем строении. Однако, чаще всего приходится собирать новую систему взамен старой, отслужившей свой срок службы внутренней сети.
Порядок действий обусловлен конфигурацией и размерами системы. Если приходится выполнять обширный монтаж разветвленной разводки, можно параллельно вести работы в нескольких участках, при условии правильной и точной разметки
При соединении чугунных и пластиковых элементов надо соблюдать одно важное условие: сначала пластиковую трубу до упора загоняют в манжету, а затем вынимают ее обратно примерно на 1 см (не более). Это обеспечит температурный зазор, необходимый для компенсации расширения пластика при нагреве от прохождения горячих стоков
Установка стояка
Вертикальный стояк обычно устанавливается в первую очередь. Сверху и снизу на срезанные торцы устанавливаются пластиковые переходники с муфтами. Необходимо проследить, чтобы уровень горизонтального отвода соответствовал высоте выпускного патрубка унитаза, иначе тот не сможет нормально работать. Этот момент нельзя упускать, контролировать уровень следует на всех этапах выполнения монтажа своими руками.
Стояк канализации
Для сборки стояка понадобятся:
- Тройник с отводом под горизонтальный лежак;
- прямые участки трубы;
- ревизионный люк.
Собирать стояк начинают сверху. Длину нижнего участка сначала подгоняют вчерне, затем устанавливают насовсем. При правильном подходе никаких особых проблем не возникает, главное — прочно зафиксировать верхнюю часть колонны в неподвижности.
Монтаж горизонтальной разводки
После сборки стояка установка канализации в квартире продолжается изготовлением горизонтального участка. Сначала по стене проводят линию с необходимым по технологии уклоном. По ней в нужных точках сверлят отверстия, куда вставляют пластиковые дюбели и устанавливают хомуты. Затем от стояка начинают вести сборку лежака. В сложных случаях производят черновую примерку без полной герметизации, чтобы определить длину прямых участков труб. Их обрезают со свободной стороны, трогать манжету нельзя. После обрезки необходимо зачистить торец как снаружи, так и изнутри. Это делается для того, чтобы снизить сопротивление при сборке и удалить заусенцы, которые впоследствии станут участками образования засоров. Все угловые или поворотные участки надо сразу развернуть в рабочее положение.
Герметизация соединений
Если производится сборка сети из пластиковых трубопроводов и переходников с резиновыми уплотнителями, то никаких дополнительных действий не требуется. Плотность такого соединения для безнапорных систем считается вполне достаточной. Если использованы пластиковые манжеты, то перед окончательной сборкой на внутреннюю часть патрубка и внешнюю часть трубы следует нанести силиконовый или полиуретановый герметик.
Типы труб для водоснабжения
Основные типы труб, используемых при организации водоснабжения:
- Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
- Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
- Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
- Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
- Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
- Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.
При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.
Монтаж канализации
Монтаж канализации можно начинать после фиксации герметиком новой резиновой манжеты в раструбе тройника. Нужно иметь в виду, что цена замены канализации в квартире будет зависеть от выбранного материала.
Для установки канализационной системы лучше приобрести пластиковые трубы. Доступная цена, легкий вес и простота монтажа – главные преимущества этих труб.
Особенности монтажных работ:
- Установка унитаза. Чтобы соединить унитаз с канализацией, понадобятся ПВХ трубы диаметром 110 мм.
- Выполнить максимально плавный переход к трубам, диаметр которых равен 50 мм.
- Сделать «мостик», диаметр которого будет равен 100-150 мм. И далее выполнить переход на трубу диаметром 50 мм, прочно фиксируя все места соединений.
Вся канализационная система собирается очень просто. Нужно лишь соединять через прокладки канализационные трубы. Прокладки гарантируют отличную герметичность. На всякий случай можно воспользоваться силиконовым герметиком.
Кстати, схема канализации в хрущевке гораздо проще, чем в новостройках. Она имеет два элемента: стояк и внутреннюю разводку. Стояк является главной трубой системы водоотведения, а внутренняя разводка – это канализационный трубопровод в помещении. Особенность хрущевской канализационной системы – сточные воды должны передвигаться к основному стояку самотеком.
Общие принципы проектирования
В идеале система стоков должна закладываться еще на этапе проектирования постройки. Но обустройство санузла, способного обеспечить городской уровень комфорта, можно вполне организовать и в старом здании.
Отлично, если есть возможность подключить коммуникации к централизованной поселковой или городской магистрали. За неимением таковой решать задачу придется путем создания автономной канализации.
Основные этапы работ в обоих вариантах при прокладывании коммуникаций внутри здания будут идентичны; разница только в организации отведения стоков за пределами постройки
- Внутридомовая система. Ее составляющими компонентами выступают водоприемники и трубопроводы. Если это двух- или трехэтажный дом – то система включает вертикальный стояк с подключенными к нему посредством фасонных частей горизонтально проложенными трубами, которые подведены к сантехническим приборам.
- Наружная система. Представлена горизонтально проложенным под определенным уклоном трубопроводом. Он принимает стоки из внутридомовых труб и отводит их к автономному очистному сооружению либо к централизованной магистрали.
При обустройстве канализации в строящемся доме монтаж санузлов и кухни стоит проектировать в одной части здания, размещая их ближе к стене, где канализация выходит на улицу.

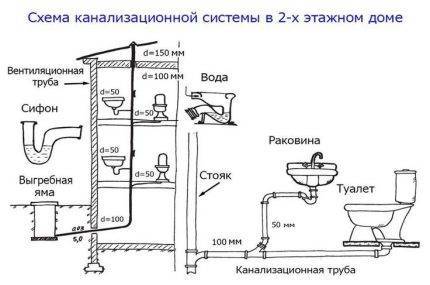

Проектируя отведение стоков в двухэтажном здании, для упрощения монтажа и уменьшения количества стояков располагайте санузлы друг над другом (+)
Если в доме предполагается разместить несколько санузлов, смонтировав сложную канализационную систему, для обеспечения бесперебойности работы потребуется задействовать мощный канализационный насос. Установка этого агрегата будет актуальна и в том случае, если участок не имеет никакого уклона.
Основные моменты, которые стоит учитывать при планировании наружной канализации:
- Ландшафт участка. Для обеспечения беспрепятственного стока отработанной жидкости выгребная яма или септик должны располагаться в нижней точке участка.
- Тип грунта и уровень залегания подземных вод. От этого параметра зависит выбор типа очистной конструкции и глубина заложения наружного трубопровода.
- Площадь и расположение участка. Необходимо обеспечить возможность доступа для проведения ремонтных мероприятий и подъезда ассенизаторской техники.
При проектировании внутренней канализации следует учитывать, что горизонтальные трубы от приборов к стояку должны проходить под уклоном.
По нормативам трубы D 50 мм наклоняют по 3 см на каждый погонный метр; для труб D 100-110 мм выдерживают угол наклона в 2 см на каждый погонный метр
В среднем протяженность трубопровода от слива до вертикального стояка составляет порядка 3 м. По нормам, самый дальний сантехнический прибор может быть удален от стояка на 5 м. Расстояние точки подключения от унитаза до стояка – 1 м.
С сооружением внутренней канализации можно справиться собственными руками:
Разводка канализации в квартире своими руками
В настоящее время по причине наличия в квартирах большого количества сантехники, актуален вариант обустройства разветвленной канализационной системы, в которой каждую отдельную ветку прокладывают с оптимальным наклоном. В новостройках внутреннюю канализацию подключают к стояку, используя врезку крестовины, имеющей три отвода. При этом у двух отводов диаметр составляет 50 миллиметров, а у третьего – 100 миллиметров. Дело в том, что врезка дополнительных крестовин в канализацию не представляется возможной. Причина в том, что расположение точек ввода над основной крестовиной предполагает чересчур высокую установку сантехнических приборов, а под ней – будет затронута соседская площадь (про
Виды утилизаторов
Перед тем, как начать монтаж и прокладку канализации своими руками в частном доме, систему проектируют и в первую очередь выбирают способ утилизации.
Все возможные варианты в этом отношении можно разделить на два типа:
- накопительные устройства (выгребные емкости),
- очистные сооружения (в зависимости от типа устройства очистка может выполняться полностью и частично, во втором случае потребуется периодическая откачка оставшихся отходов).
На фото пример устройства канализации на базе накопительной емкости
В качестве очистного сооружения для частного дома могут быть выбраны различные конструкции.
- Септики стоят меньше и выполняют частичную очистку стоков. Для них может потребоваться дополнительная грунтовая очистка (снижение содержания примесей в воде при ее дренировании) и откачка илистой составляющей после частичного разложения примесей и отстаивания стоков.
- Станции биоочистки – это дорогостоящие и довольно крупные по размерам сооружения со сложным техническим оснащением и необходимостью подключения к электропитанию. После цикла очистки канализационные стоки превращаются в безопасную и пригодную для полива растений воду (до 98% удаления примесей) и плодородный ил (его можно применять как удобрение).
Пример использования станции глубокой биологической очистки на несколько домов
Выбираем трубы для внутридомовой канализации
Для оборудования системы водоотведения внутри помещений используют трубы из чугуна или полимеров: полиэтилена, полипропилена и поливинилхлорида.
Чугунные изделия прочны, долговечны (срок эксплуатации – до 100 лет), устойчивы к перепадам температур, химическому и механическому воздействию и хорошо поглощают звуки, но дороги, и без специнструмента и навыков монтажа монтировать чугунный трубопровод своими руками сложно, здесь без помощи специалистов не обойтись.
Самостоятельно систему водоотведения чаще монтируют из полимерных труб: полиэтиленовых, полипропиленовых или поливинилхлоридных. Трубы из полимеров просты в монтаже и значительно дешевле чугунных, но имеют два существенных недостатка: отсутствие звукопоглощения и меньший срок эксплуатации – до 50 лет.
Каждый из видов пластика имеет свои особенности и температуру эксплуатации:
| Материал | Температура эксплуатации | Особенности |
|---|---|---|
| полиэтилен | до 50 градусов | неустойчивы к ультрафиолету |
| полипропилен | до 80 градусов | легко деформируются при механическом воздействии |
| поливинилхлорид | до 40 градусов, при кратковременном воздействии – до 80 градусов | растягиваются при продолжительном контакте с горячей рабочей средой |
Важным фактором в выборе труб является пропускная способность. Этот параметр зависит от диаметра трубы и функционального назначения участка трубопровода.
| Подключаемые приборы | Диаметр трубы |
|---|---|
| мойка, стиральная машина, биде | от 32 мм |
| душевая кабина, ванна, кухонная мойка | от 50 мм |
| два и более прибора одновременно | 0т 75 мм |
| унитаз, стояк | от 110 мм |
Особенности обустройства канализация в двухэтажном коттедже
Схема канализации включает в себя совокупность пластиковых труб. Они используются для своевременного отвода сточных вод. Сантехнические устройства должны быть оборудованы сифонами, которые предотвращают проникновение неприятного запаха внутрь помещений.
Внутренняя разводка
При укладке внутридомовой канализации нужно рассчитать угол наклона. Работоспособность сантехники зависит от состояния внутренней разводки.
Чтобы обеспечить функционирование стояка и унитаза, нужно использовать трубу с диаметром 11 см.
Для душевой кабинки и кухонной раковины рекомендуется использовать трубы, которые имеют диаметр 5 см. В процессе монтажа обеспечивается герметичность системы. В области стыков не должно быть заусенцев и шероховатостей. Наличие прямых углов приводит к появлению засоров.
Если требуется повернуть трубопровод, то можно воспользоваться несколькими коленами. Таким способом добиваются более плавного перехода.
Появление специфического запаха в доме может быть связано с обратным подсосом из канализации. Избегают этой проблемы за счёт установки сифона или S- образной трубы. Устройство выполняет функцию гидрозатвора.
Чтобы провести трубу через стену, желательно использовать специальную гильзу. При необходимости можно воспользоваться отрезками более широких труб. На участке подключения трубопровода к стене устанавливают тройник, который имеет ревизионное окошко. Его специально закрывают заглушкой.
При обустройстве вывода трубы из здания понадобится выполнить следующие мероприятия:
- В фундаменте делают отверстия диаметром 13-16 см. Они предназначены для установки гильзы.
- Далее приступают к укладке утеплителя вдоль стенок.
- Трубу протягивают через гильзу.
Гидродинамика жидкости в трубах
В случае полного заполнения трубы должен возникнуть «поршневой» эффект. При этом образуется водяная пробка, которая вызывает резкий скачок давления. Образовавшийся вакуум высасывает всю воду из сифона. В помещении появляется характерный запах. Чтобы избавиться от стоков, создают соответствующее давление. Поэтому в процессе проектирования нельзя игнорировать законы гидродинамики.
При прокладке трубопровода учитывают следующие моменты:
- Жидкость по трубопроводу течёт под воздействием гравитации.
- Скорость перемещения стоков зависит от угла уклона. Его величина должна быть не менее 1-2 см на метр.
- В процессе прокладки трубопровода обеспечивают герметичность соединений. С этой целью используются раструбы с резиновыми манжетами.
Чаще всего при проведении канализации владельцы частных домов допускают несколько ошибок:
- Хозяева не предусматривают установку вентиляции. Однако фановая труба не только отводит неприятный запах, но и обеспечивает необходимый уровень давления в системе.
- Неправильное подключение сантехнических приборов к стояку – распространенный вид ошибки. Подводящие трубы не должны находиться ниже унитаза. В противном случае нечистоты могут попасть в раковину или душевую кабину.
Причиной возникновения такой проблемы может быть использование слишком длинной трубы.
Внутренняя часть канализационной системы
Установка локальной канализации в частном доме своими руками предполагает не только выбор и постройку (монтаж) утилизатора и подводящих к нему стоки коммуникаций, но и устройство внутренней разводки с монтажом необходимого оборудования.
Основными элементами внутренней части системы канализации являются:
- сантехническое оборудование,
- бытовые водопотребляющие агрегаты (в том числе, посудомоечные и стиральные машины),
- трубы (в большинстве случаев используются изделия 32-50 мм, а для унитаза – 110 мм).
Схема устройства внутренней канализации в частном доме
Прием, сбор и транспортировка стоков от бытовых агрегатов и сантехники осуществляется с помощью труб. Их укладка может производиться различными способами.
- При открытом монтаже коммуникации фиксируются к полам, стенам и потолкам при помощи хомутов.
- При укладке труб закрытым способом трубы монтируются внутри стен, а также в перекрытиях под полом.
Способ монтажа выбирается в зависимости от конструкции здания, требований подключаемых агрегатов (в некоторых случаях скрытая подводка недопустима), а также с учетом эстетических соображений и удобства обслуживания.
Для обеспечения свободного тока содержимого канализации и предотвращения появления засоров необходимо устанавливать трубы с определенным уклоном. Эта величина зависит от диаметра труб.
- Для диаметра 50 мм оптимальный уклон составляет 3,0 см на каждый метр магистрали.
- Для диаметра 110 мм это значения – 2,0 см соответственно.
- Для 125 мм – 1,5 см.
Существуют определенные правила, которые необходимо соблюдать при монтаже внутренней канализации.
- При подключении к стоякам сантехнического оборудования выходное отверстие агрегата всегда должно располагаться выше места врезки отвода в стояк.
- В перекрытие укладываются трубопроводы не длиннее 10 метров, в противном случае будет затруднено обнаружение и устранение дефектов (течи, засоров).
- Соединение отводов со стояками выполняется с помощью фитингов (крестовин или тройников).
- Подключение отводов к прямолинейным участкам трубопроводов всегда осуществляется под косыми углами, повороты под прямым углом выполняются двумя фитингами по 45°, что позволяет минимизировать возможность появления засоров.
В качестве стояка используется вертикально установленная труба, диаметр которой более, чем 110 мм (не должен быть меньше самого крупного отвода, которым обычно является 110-миллиметровый отвод от унитаза). Стояк в обязательном порядке оснащается ревизионным люком, который размещается на высоте 1 м от уровня пола. Расстояние от унитаза до стояка — максимум 1 метр.
Соединение внутренней части с внешними коммуникациями осуществляется при помощи выпуска, который представляет собой помещенный в защитную гильзу и проходящий через фундамент отрезок трубы, диаметр которого соответствует диаметру стояка.
Диаметр гильзы должен составлять около 150 мм, а ее края должны выходить за пределы фундамента с двух сторон на 100-150 мм
№1. Материал внутренних канализационных труб
Внутренняя канализационная разводка может быть выполнена при помощи таких труб:
- чугунные. Ранее устанавливались повсеместно, сегодня уже практически не используются;
- поливинилхлоридные (ПВХ);
- полипропиленовые. Забегая наперед, отметим, что это наиболее оптимальный вариант;
- полиэтиленовые. Используются нечасто;
- стальные и медные. Дорогие трубы, которые не нашли применения, но иногда все же используются благодаря своему внешнему виду.
Несмотря на то, что полипропиленовые и ПВХ-трубы получили наибольшее распространение, при выборе не спешите сразу отбрасывать остальные варианты, так как в некоторых случаях могут пригодиться чугунные и даже медные трубы.
Как правильно установить элементы внутренней канализации
В настоящее время допускается монтаж канализационных труб в квартире из пластика и чугуна. Пластик – это оптимальный выбор для водоотвода, поскольку этот материал является абсолютно инертным, не вступает в химическую реакцию с агрессивной средой стоков, не поддается коррозии и ржавчине, а значит, служит долгие годы. Стоимость прокладки канализации значительно снижается в случае использования изделий из пластика.
Основные правила установки труб в квартире и загородном доме общие:
- Монтаж системы канализации выполняется с помощью труб диаметром 110 мм для унитаза и стояка, и 50 мм для всех остальных сантехнических устройств. Устройство унитаза подвергается повышенной нагрузке, поэтому требует более мощного и эффективного отвода.
- В квартире трубу прокладывают от унитаза до места выхода стояка, в одноэтажном доме установка возможна без стояка, напрямую на улицу.
- Монтаж пластиковой канализации необходимо выполнять с использованием специальных элементов – косых тройников и крестовин.
- От унитаза выводится труба к стояку под углом 45 градусов или меньше.
- Не допускаются горизонтальные повороты канализационной трубы в квартире под прямым углом, все повороты необходимо выполнять с помощью отвода под 45 градусов.
Канализационные ревизии
Места соединений и поворотов канализационной трубы могут накапливать мусор со временем, для его удаления необходимо предусматривать устройства ревизий, выполняя монтаж канализационных труб своими руками.
В квартире многоэтажного дома устройство ревизии предусматривается на поворотах трубы, а также на центральном стояке через каждые 3 этажа. Канализационный стояк должен оборудоваться устройством для вентиляции, как в квартире, так и в загородном доме. Фановую трубу рекомендуется установить на высоте не менее 0,5 м над уровнем крыши.

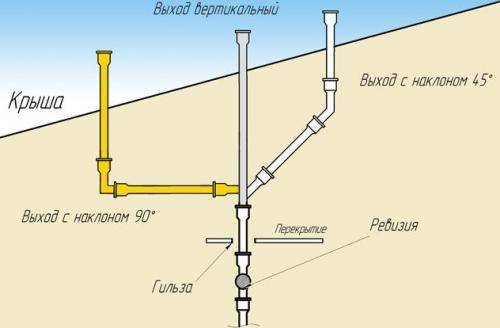

Вентиляция для канализационного стояка
Монтаж канализации своими руками должен предусматривать уклон водоотводной трубы. Его значение рассчитывается в зависимости от диаметра трубопровода.
Отсутствие уклона канализационной трубы в квартире затрудняет естественный отвод стоков, а чрезмерный уклон (более 1-2 см на погонный метр) увеличивает уровень шума, провоцирует возникновения заторов при прохождении большого объема сточных вод.
Строительные нормы и правила допускают установку канализационного трубопровода в стенах и в полу. Также возможна установка элементов открытого типа, доступных для визуального просмотра.
Если производится монтаж канализации закрытого типа (в стенах или в полу), правила регламентируют обмотку водостока мягким материалом для устранения зазора между перекрытием или фундаментом и трубой.
Пример монтажа в специально обустроенных штробах представлен на рисунке:
Канализационная труба в штробах
- Элементы водоотвода, что монтируются в полу, должны быть жесткого типа, гибкие трубы разрешается использовать для подключения сантехнических приборов.
- Нарезку пластиковых изделий можно выполнять ножовкой или болгаркой, раструб перед соединением следует смазывать смазкой на силиконовой основе.
- Крепление труб к полу и стенам здания выполняется специальными зажимными хомутами.
Крепление элементов водоотвода в полу может быть сопровождено некоторыми трудностями, особенно в местах соединений старых чугунных труб с новыми пластиковыми. Если имеет место несовпадения диаметра магистрали, следует использовать резиновую манжету и специальный пластиковый компенсатор.
Установку унитаза можно производить с использованием гибкой гофры или специального патрубка. Возможны варианты подключения унитаза с вертикальным, горизонтальным или косым выпуском.
Особое внимание следует уделять креплению унитаза к полу. Чаще всего на основании унитаза предусмотрены отверстия для закрепления с помощью болтов. Также можно использовать бетонный раствор для более прочного соединения с фундаментом
Также можно использовать бетонный раствор для более прочного соединения с фундаментом.
Установку водоотводной системы в квартире на этом можно считать завершенной. Далее необходимо подключить все сантехнические устройства и произвести пробный запуск. В загородном доме необходимо также дополнительно выполнить монтаж наружной канализации.
Подключение водопровода
паяльник для полипропиленовых труб
Приобретать для использования, только чтобы провести трубопровод в санузле, не целесообразно, поэтому его можно арендовать на несколько дней (обычно такой услугой можно воспользоваться в тех магазинах, которые торгуют сантехническими товарами).
Использовать его хоть и не тяжело, но не стоит забывать, что во время работы он очень сильно нагревается. Поэтому перед первым использованием стоит прочитать инструкцию, которая к нему прилагается.
Для соединения труб или для того, чтобы их повернуть, будут нужны специальные ПВХ-фитинги, которые также продаются в магазинах, где и прочая сантехника и инструменты.
Размер нужно подбирать соответственно диаметру используемых труб. Так как они имеют маленькую цену, желательно брать с небольшим запасом, чтобы в случае неровной пайки полипропиленовых труб, можно было сразу провести замену.
Будьте внимательны: соединения, которые будут сделаны с использованием «паяльника», переделать уже не получится.
Чтобы грамотно закончить разводку пластиковых труб в квартире, понадобиться к каждой трубе присоединить «американку».
Она представляет собой фитинг, к которому с одной стороны припаивают конец от пластиковых коммуникаций, а с другой находится резьба, через которую и подключается гибкий шланг или металлическая труба.
Провести такую процедуру в новостройке или более старом доме можно несколькими способами:
- Начинать подключение с одного конца помещения, постепенно подключать все сантехнические приборы.
- Проводить припайку труб, начиная от стояка до каждого прибора.
Элементы наружной канализационной системы
Внешняя система очистки и утилизации стоков состоит из ряда узлов, действие которых направлено на обеззараживание сточной воды.
Основными из них являются:
- Фильтрующие колодцы или септики. Первые наиболее просты в изготовлении и эксплуатации. Они представляют собой котлован в земле глубиной до трех метров. Поперечный размер может достигать двух метров независимо от его формы. Стенки котлована укрепляются бетоном или кирпичной кладкой. Они могут быть сплошными или перфорированными с отверстиями 40-60 миллиметров. На дне колодца устраивается фильтр толщиной до 80 сантиметров.
Для него можно использовать шлак, гравий, битый кирпич. Последний укладывается в верхним слое из битого кирпича, величина фракции порядка 50 миллиметров. Для гравийного фильтра используется материал от 15 миллиметров.
- Септики. Емкость разделяется одной или несколькими перегородками.
Сливаемая жидкость наполняет первую камеру. На месте падения струи жидкости нужно установить защитную плиту, которая не позволит ей размывать иловый слой. В камеру нужно поместить картридж с бактериальной культурой, которые станут основой аэробного фильтра.
В нем биологическая масса разлагает загрязнения. Вода переливается через верхний край перегородки и попадает во вторую камеру, где установлен аэратор и вода продувается распыленным воздухом. При этом происходит окисление загрязнений и их дополнительная переработка, на этот раз анаэробными бактериями в присутствии кислорода
При применении септика степень очистки стоков достигает 75 — 90% что говорит о необходимости их дополнительной доочистки для полного обеззараживания.
- Почвенная полевая фильтрация
- Проекты прокладки канализации выполняются индивидуально в зависимости от реальных условий.
Такой способ применяется для доочистки стоков при их прохождении через грунты. Из септика жидкость попадает в систему дренажных труб, проходя при этом через гравийный фильтр и двойной слой геоткани.
При этом все мелкодисперсные частицы задерживаются в них, и степень очистки достигает 98%.
Ограничением для использования такой методики дополнительной очистки стоков является характеристика грунтов. Поля неэффективны на грунтах с малой проницаемостью – плотных суглинках и глинах. Наиболее благоприятны песчано гравийные и песчаные грунты, позволяющие сделать качественную фильтрацию стоков.
- Инфильтраторы. На малопроницаемых почвах устанавливаются инфильтратоы. Это коробчатые изделия из пластика с боковыми решетками, закрытые сверху и открытые снизу. В зависимости от объема переработки могут последовательно устанавливаться до 3-4 устройств.
Любые из описанных объектов могу применяться как совместно, так и в комплектации, выбранной покупателем. Соединение объектов производится прокладкой пластиковых труб диаметром 100-150 миллиметров, реже – для крупных объектов – используются трубы 200 миллиметров.
Кроме того, каждый объект наружной канализации оснащается вентиляционной системой, внутри здания для этой цели используются фановые трубы.
Применение септиков наиболее популярно в местностях с недостаточным количеством осадков, при этом очищенная жидкость активно используется для повторного применения на хозяйственные нужды.
Проектирование наружной канализации
Эти две составляющих единой задачи совершенно противоположны. Если внутренняя схема канализации предназначена для сбора стоков, то наружная – для их обеззараживания и утилизации.
Поэтому правила ее устройства имеют с внутренними требованиями только одно сходство – уклон от фундамента дома в сторону накопителя должен составлять величину в 1-2 миллиметра на метр по тем же причинам (смотрите выше).
Задачи, решаемые наружной канализацией, заключаются в переработке сточных вод с целью их обеззараживания. Вода, сбрасываема в грунт после очистки, должна быть абсолютно безопасной, поскольку, после окончательной очистки грунтовой фильтрацией, она возвращается к потребителю.
Поскольку объект переходит во внешнюю среду, нужно учитывать глубину промерзания грунта. Труба должна располагаться ниже этого уровня.
Но, даже при выполнении этого условия, канализационную трубу желательно утеплить на случай возникновения чрезвычайных климатических обстоятельств, которые в последнее время случаются с завидной регулярностью.
А для гарантии целостности трубопровода, лучше установить в канализационной трубе греющий кабель, работающий в автоматическом режиме при критичном понижении температуры.
