Как пользоваться токоизмерительными клещами

Если вы хотите измерить и узнать значение потребляемой электроэнергии в сетях 220 В (в квартире, доме), то можно расчитать по формуле:

P = A ⋅ V ⋅ cosφ

где, cosφ = 1

Пример: Вам нужно измерить нагрузку потребляемой электроэнергии вашей квартиры, дома или какого-нибудь электроприбора. Переключатель диапазонов ставим в положение АСА 200. Раскройте клещи и охватите один провод из дух (желательно фазу). Через мгновение прибор покажет какое то значение, например, 8 А.

По формуле вычисляем потребляемую мощность:

P = 8 ⋅ 220 ⋅ 1 = 1760 Вт = 1,76 кВт

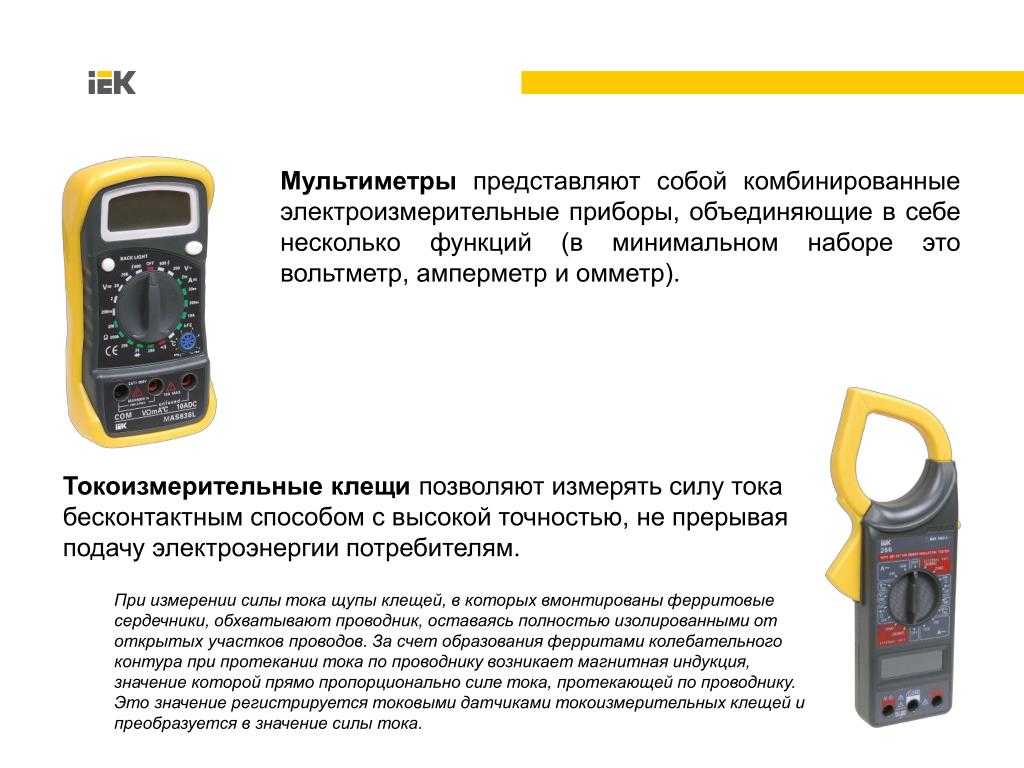

Токоизмерительные клещи – это удобный специализированные устройства, которые позволяют быстро и легко осуществить замеры тока. На большинстве устройств имеется кнопка, которая отвечает за фиксацию полученного результата. Это упрощает работу в стесненных местах, где невозможно постоянно следить за дисплеем прибора.

Назначение и виды токоизмерительных клещей

Токоизмерительные клещи — пожалуй, единственный инструмент, позволяющий измерять ток в цепи, не разрывая ее. Различаются они по устройству, функциональности, максимальному измеряемому напряжению и типу измеряемого тока (постоянный либо переменный). Так какими же могут быть наши клещи и как они работают?

Одноручные токовые клещи

Начнем, пожалуй, с известных многим одноручных клещей — по сути это мультиметр (чаще всего) с дополнительным токовым датчиком. Пользоваться такими клещами довольно просто — для этого достаточно перевести переключатель в режим амперметра, развести клещи и свести их, заключив проводник внутри кольца. Сила тока в этом проводнике высветится на цифровом индикаторе.

Для измерения силы тока в труднодоступных местах на некоторых моделях предусмотрена кнопка фиксации результата.

Такие одноручные клещи рассчитаны на сравнительно низкое (до 1000 В) напряжение и, в силу своей компактности и удобства в использовании, наиболее подходят для применения в бытовых условиях.

Помимо одноручных выпускаются также двуручные, предназначенные для работы с напряжением от 2000 до 10000 В.

Двуручные токовые клещи

Работать одной рукой с такими клещами уже не получится. Столь неудобная в применении конструкция придумана неспроста. Дело в том, что по технике безопасности токоизмеряющие устройства, предназначенные для измерений свыше 1 кВ, должны иметь длину изоляторов не менее 38 см, а рукояток — не менее 13 см. К счастью, в быту такие напряжения практически не встречаются, поэтому работать с двуручными клещами придется немногим.

Как уже было сказано, помимо максимального измеряемого напряжения, измерительные клещи различаются также по типу измеряемого тока. Каковы различия между ними и как узнать, для тока какого типа предназначен тот или иной прибор? Это на самом деле несложно — по маркировке на корпусе (сейчас имеются ввиду клещи высокого или хотя бы среднего качества, а не собранные в подвале на коленках). Так, на корпусе клещей, предназначенных для измерения переменного тока, будет проставлена маркировка AC, для постоянного же — DC (чаще — ACDC). Различия же в принципе работы. Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора.

Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора

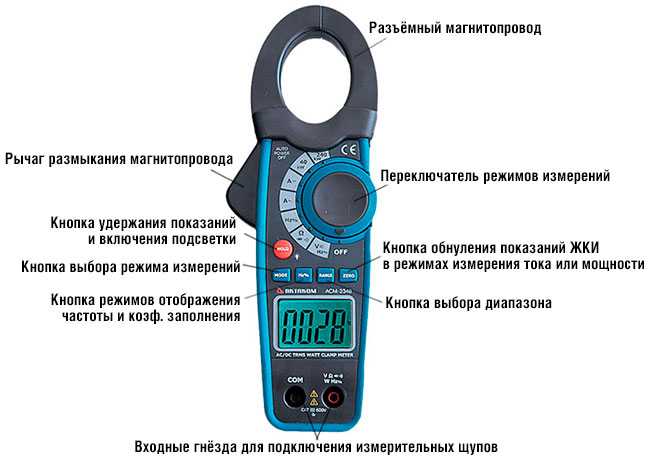

В целом конструкция токовых клещей переменного тока проста. Они состоят из разводного магнитопровода с намотанной на него вторичной обмоткой, подключенной к амперметру. В роли первичной обмотки выступает измеряемый проводник, протекающий по которому ток создает переменное магнитное поле, передающееся через магнитопровод вторичной обмотки и возбуждающее в ней электромагнитную индукцию. Возникший в результате электрический ток как раз и измеряется амперметром. Данная схема объясняет принцип работы токовых клещей переменного тока, но как же работают клещи для измерения тока постоянного? Ведь, как известно, трансформатор может работать только в цепях переменного тока. Сейчас мы получим ответ и на этот вопрос.

Для измерения постоянного тока используются уже другие принципы. Общеизвестно, что проводник, по которому протекает электрический ток, создает вокруг себя магнитное поле, и чем выше сила тока, тем более мощным это поле получается. Так вот, измерив это поле, можно получить представление о силе и даже направлении тока. Наличие и интенсивность магнитного поля определяется специальным датчиком (датчиком Холла). Клещи, оснащенные датчиком Холла, в отличие от трансформаторных, способны измерять как постоянный ток, так и переменный, а стоят незначительно дороже. Так что если придется выбирать, какие лучше приобрести, то рекомендуются именно они. Помимо своих непосредственных функций (измерение силы тока без разрыва цепи), многие современные клещи представляют собой полноценный тестер (мультиметр), позволяющий измерить напряжение, сопротивление, а также прозвонить участки цепи и проверить работоспособность некоторых радиоэлементов.

Но не стоит забывать также об аналоговых (стрелочных) клещах, которые, несмотря на все достоинства и удобства своих цифровых собратьев, все еще продолжают использоваться наряду с ними. Происходит это ввиду их менее высокой стоимости и способности работать без источника питания.

Теперь, зная, какими могут быть токоизмерительные клещи, можно перейти непосредственно к обзору. В сегодняшнем рейтинге будут участвовать 10 клещей различных производителей, разных ценовых категорий, но непременно имеющие высокие оценки пользователей. Позиционироваться клещи будут в порядке возрастания их качества.

Советы по выбору токовых клещей

Выбирая клещи следует помнить, что это все-таки измерительный инструмент, а не универсальный швейцарский нож, поэтому не стоит гнаться за множеством дополнительных функций, имеющихся в той или иной модели. Все дело в том, что многие недобросовестные производители видя, что класс точности их приборов невысок, добавляют в него множество дополнительных опций, начиная от светодиода, который в описании прозвучит как «клещи снабжены сверхъярким фонарем» и заканчивая откидной пластиной (удобная подставка). И за все эти «опции» нам приходится платить. Чтобы этого не происходило, давайте сразу условимся, что хорошие клещи должны иметь высокую точность измерения и обладать минимальным набором необходимых инструментов. Каков же этот набор? Давайте рассмотрим. Вот приблизительный перечень функций, которыми должны быть дополнены клещи:

измерение силы тока обоих видов — ведь токовые клещи и должны в первую измерять силу тока;
полноценный мультиметр — разница в цене невелика, а такой инструмент всегда может пригодиться;
звуковой сигнализатор — удобно прозванивать цепи, не отвлекаясь на показания прибора;
функция удерживания результата измерений тоже довольно полезная опция — не всегда при измерениях виден экран;
ну и пожалуй, неплохо будет добавить к этому списку частотомер и функцию определения фазы — не то, чтобы важные опции, но пригодиться могут.

Для простоты сравнения, предлагаю рассмотреть приведенную ниже таблицу. В ней отмечены основные характеристики всех участников нашего сегодняшнего обзора.

Сравнение характеристик различных моделей токовых клещей

Вот такой списочек у нас вышел. Конечно же кто-то его может дополнить, а кто-то сократить, это зависит от потребностей. В целом же выбирая клещи, следует помнить, что главное их достоинство — точность.

На этом позвольте закончить наш небольшой обзор, вам мы желаем не ошибиться в выборе клещей и, конечно же всегда ждем на нашем сайте, который всегда будет пополняться для вас новой полезной информацией.

Как выбрать

Для безопасного и долгого пользования данным измерительным инструментом нужно знать некоторые правила выбора и покупки:

При решении о покупке измерительных клещей лучше обратиться в специализированный магазин. Там окажут помощь в выборе и проведут профессиональную консультацию. Также практически нет вероятности купить некачественный или небезопасный товар.
При покупке нужно прежде всего смотреть на маркировку на ручках. Если видно буквы A D — прибор применяется только для переменного электричества. D C — для постоянного

Маркировка AC DC означает универсальность клещей.
Перед походом в магазин нужно определиться с целью покупки и после этого определить максимальные и минимальные значения измерений тока.
Также клещи нужно подбирать, учитывая размеры проводов.
Следует заострить внимание и на материале корпуса. Не стоит брать модели, у которых корпус проводит ток или просто плохого качества

Это небезопасно и ненадежно.
Нужно внимательно изучить технические параметры приобретаемого инструмента.
Не стоит переплачивать за бесполезные функции, если наличие их не требуется.
Для применения в домашних условиях будут полезными функция прозвона проводки и измерение сопротивления.
Следует обойти стороной и откровенно дешевые и некачественные товары.
Хорошо, если буде иметься возможность проверить инструмент на точность замеров.
Нужно учитывать при покупке и окружающие условия, с которыми столкнется прибор. Например, повышенная влажность.
Также стоит просмотреть отзывы о выбранной модели и производителе.
Элементы питания должны легко заменяться и быть высокого качества.

Вам это будет интересно Особенности катушки Тесла

Разновидности токовых клещей: определяемся что лучше

Токоизмерительные клещи выпускаются разных видов. Наиболее популярными являются цифровые модели, но встречаются также стрелочные устройства. Какие особенности имеют эти инструменты, выясним далее.

Стрелочные — их еще называют аналоговыми, так как в качестве отображающего дисплея используется стрелочный указатель. В конструкции стрелочных токоизмерителей применяется одновитковый трансформатор, к выводам которого подключен амперметр. Модели такого плана сейчас практически не встречаются в продаже, так как это устаревшие модификации. Достоинством таких устройств является возможность наглядного контроля измерительного процесса. Высокая чувствительность стрелочного указателя к механическим колебаниям приводит к искажению результатов, поэтому для предотвращения получения неверных значений, необходимо жестко зафиксировать прибор. Недостатком аналоговых приборов является необходимость пересчета получаемых результатов, умножив их на коэффициент преобразования.
Цифровые — они отличаются от стрелочных не только наличием ЖК-дисплея, но еще и отсутствием необходимости проведения перерасчетов. На дисплее отображаются уже готовые результаты. Большинство моделей имеют встроенную функцию отображения не только силы тока, но и мощности. В приборе заложен алгоритм закона Ома, по которому осуществляется автоматический расчет.
Высоковольтные — классические измерительные клещи предназначены для измерения силы тока в цепях с напряжением до 1000 Вольт. Однако специалисты используют также приборы для работы в сетях с напряжением выше 1000В. Такие клещи называются высоковольтными, и отличаются они от стандартных тем, что состоят из удлиненных рукояток с улучшенной изоляцией. Такая конструкция исключает необходимость приближения оператора к высоковольтным проводам. К тому же такие устройства предназначены для работы только в цепях с переменным напряжением.

Нужно отметить, что высоковольтные приборы классифицируют на виды по количеству рукояток. Они бывают:

одноручные — имеют одну хорошо заизолированную рукоятку с рычагом для раскрытия магнитопровода (предназначены для работы с электроустановками напряжением до 1 кВ), а их основное преимущество — возможность пользоваться одной рукой;
двуручные — обычно такие установки позволяют работать в сетях с напряжением от 2 до 10 кВ. Размер изолированной части составляет 38 см, а рукоятки — 13 см. Пользоваться ими необходимо двумя руками.

Это интересно! В конструкции многих измерительных клещей имеется такая клавиша, которая называется DATA HOLD. Многим интересно, для чего она нужна и какие задачи выполняет. Ее предназначение заключается в фиксации снятых показаний. К примеру, у вас получилось разместить внутри клещей провод, но при этом показания прибора не видны. Чтобы их зафиксировать, как раз и используется такая клавиша.

Пример использования

Приведем пример того, как пользоваться токоизмерительными клещами при измерении нагрузки в сети 220 В, например в квартире. В этом случае переключатель необходимо установить в положение AC 200. Далее необходимо токовыми клещами обхватить изолированный проводник и снять показания. После этого полученную величину силы тока нужно умножить на напряжение в сети 220 В. Например, если прибор показывает 5 А, то потребляемая мощность в сети составит P = U * I = 5 * 220 = 1100 Вт или 1.1 кВт. Полученное значение можно использовать для проверки работы приборов учета электроэнергии.

Напоследок предлагаем просмотреть видео, на котором наглядно показывается, как пользоваться токовыми клещами DT-266 и Fluke 302+, достаточно популярными на сегодняшний день:

Вот и вся инструкция о том, как самому пользоваться токоизмерительными клещами. Как Вы видите, ничего сложного нет. Главное — соблюдать меры безопасности и внимательно подходить к измерениям. Надеемся, что наши советы и наглядная видео инструкция доступно объяснили Вам порядок действий!

Будет интересно прочитать:

Как использовать мультиметр – инструкция для чайников
Как проверить правильность работы счетчика электроэнергии
Список инструментов электрика

Сам электрик — энциклопедия домашнего мастера

Как измерить ток утечки в машине токовыми клещами? — бортжурнал Toyota RAV4 2.0 MT 2WD 2015 года на DRIVE2

Как измерить ток утечки токовыми клещами?

Каждый опытный автолюбитель должен беречь свою аккумуляторную батарею. Итак, давайте разберем что такое «ток утечки» АКБ и как его измерить при помощи токовых клещей.

Что же такое ток утечки автомобиля?

Когда Ваш автомобиль не используется, стоит на стоянке, а клеммы на аккумулятор наброшены, то все равно в машине есть несколько потребителей тока. Среди них: часы, сигнализация, компьютер и т.д., которые потребляют какой-то минимальный ток. Кроме того, в электро системе авто может быть поломка, что-то может «подкорачивать» и ток утечки возрастет в разы!

Если вовремя не выявить такую проблему, то аккумулятор при стоянке разрядится в «ноль». Нужно будет снимать батарею и ставить её на штатное зарядное устройство или просить «прикурить» машину.

Как Вы догадываетесь это может значительно сократить срок службы батареи или она вовсе выйдет из строя и нужно будет покупать новую.

Обратите внимание

Поэтому измерение утечки тока автомобиля токовыми клещами является очень важной процедурой при диагностике авто. Стоит отметить, что мы уже рассматривали в одной из статей то, как проверить ток утечки мультиметром

Но там в том случае, что бы не разрывать цепь электро питания нам приходилось проделать целую операцию по прикручиванию проводника на клеммы аккумулятора

Стоит отметить, что мы уже рассматривали в одной из статей то, как проверить ток утечки мультиметром. Но там в том случае, что бы не разрывать цепь электро питания нам приходилось проделать целую операцию по прикручиванию проводника на клеммы аккумулятора.

Ведь мультиметр в режиме измерения силы тока необходимо включить в разрыв цепи. В случае же с токовыми клещами все намного проще, конструкция прибора позволяет измерять ток утечки безконтактно.

Измеряемый проводник нужно поместить в «кольцо» клещей и тратить время на отключение цепи питания автомобиля не требуется.

измерение тока токовыми клещами

Процедура измерения тока утечки токовыми клещами

Теперь нужно в кольцо токовых клещей захватить всю вязку проводников, которые отходят от плюса или минуса аккумулятора. То есть, измерить ток, который протекает по электро цепи авто

Обращаю внимание, что нужно захватить все проводники, которые идут с клеммы, иначе измерения будут не точны. На табло прибора появится наш ток утечки

утечка тока автомобиля

утечка тока автомобиля

Давайте определим какой может быть ток утечки на авто. Считается, что в нормальном состоянии, когда автомобиль стоит на сигнализации, он должен быть от 30 до 50 мА. На навороченных электроникой машинах может доходить до 80 мА.

Показания выше 100 мА должны серьезно Вас насторожить. В таком случае что-то потребляет очень много или имеется неисправность в электрооборудовании авто.

Важно

Если ток утечки автомобиля будет очень большой, то аккумуляторная батарея будет быстро разряжаться.

Поверьте на слово, что высокий ток утечки на автомобиле «убил» уже не одну аккумуляторную батарею. В таком режиме работы, когда АКБ постоянно подвергается глубокому разряду, а потом еще вынуждена прокрутить маховик двигателя, ни одна батарея долго не сможет проработать. Генератор не успевает её полностью зарядить в процессе езды. Постоянно недозаряженый аккумулятор долго не протянет.

Поэтому очень важно вовремя выявить ток утечки и устранить неисправность. Надеюсь, данная статья поможет Вам при эксплуатации автомобиля и однажды спасет жизнь Вашему аккумулятору!Статья взята с сайта blog-avto.com/kak-izmerit…chki-tokovyimi-kleshhami/. PS: Если решите купить токовые клещи то имейте ввиду что не все клещи могут замерить постоянный ток а для замера в автомобиле именно постоянный ток

PS: Если решите купить токовые клещи то имейте ввиду что не все клещи могут замерить постоянный ток а для замера в автомобиле именно постоянный ток

PS: Если решите купить токовые клещи то имейте ввиду что не все клещи могут замерить постоянный ток а для замера в автомобиле именно постоянный ток.

Токовые клещи

Что такое токовые клещи

Токовые клещи – это прибор, который замеряет силу тока без разрыва цепи. Для того, чтобы замерять ток мультиметром, надо каждый раз разрывать провод, что не очень удобно на практике.

С помощью токовых клещей вопрос решается на раз и два.

Виды токовых клещей

Существуют два вида токовых клещей:

Токовые клещи постоянного тока.
Токовые клещи переменного тока.

Клещи, которые могут замерять силу тока постоянного напряжения сделаны на эффекте Холла – они в разы дороже. Но они также сочетают в себе и токовые клещи переменного напряжения.

Клещи, которые замеряют силу тока переменного напряжения сделаны на принципе трансфор матора, поэтому они дешевые. Они не могут измерять силу тока постоянного напряжения.

Внешне они друг от друга ничем не отличаются. Я рекомендую брать те, которые умеют измерять силу тока как постоянного, так и переменного напряжения.

Измерения токовыми клещами

Не так давно я себе заказал токовые клещи Mastech. До чего понравился прибор! В руке лежит как литой, да и переключать крутилку очень удобно большим пальчиком. Эти клещи умеют измерять силу тока как постоянного, так и переменного напряжения.

Нажимаем на курок, и губки раздвигаются)

Но на этом ништяки не заканчиваются. В комплекте идет полнофункциональный мультиметр с автоматическим подбором диапазонов.

Давайте проверим на работоспособность данный прибор и глянем на сколько он врет. Настало время опытов. Погнали!

Собираем схемку из лампочки на 12 В и и блока питания. На блоке питания тоже выставляем 12 Вольт.

Замеряем силу тока постоянного напряжения с помощью блока питания, потом замеряем силу тока с помощью китайского мультиметра, ну а потом замеряем силу тока токовыми клещами и сравним показания всех эти трех амперметров, встроенных в наши приборчики.

Итак, сначала у нас силу тока будет замерять сам лабораторный блок питания:

Лампочка потребляет 1,7 Ампер

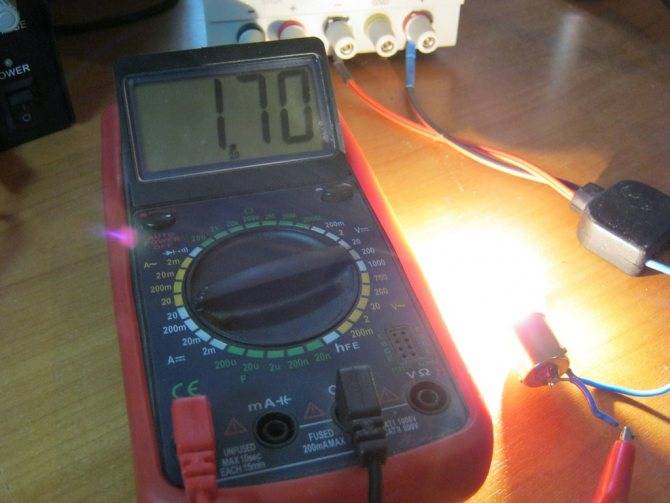

Теперь меряем силу тока вот по такой схеме китайским мультиметром DT9202

Результат такой же, как и на блоке питания. 1,7 Ампер.

Замеряем силу тока постоянного напряжения

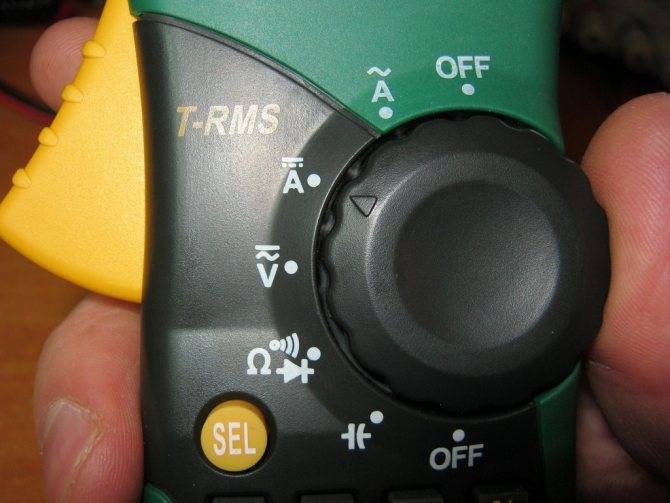

Ну а теперь в дело идут токовые клещи. Для начала выбираем диапазон измерения постоянного тока:

Потом убираем прибор подальше от разных проводов и других приборчиков, чтобы не было наводок. Далее нажимаем желтую кнопочку “SEL”, обнулив наши клещи

Вот теперь полный порядок, можно и замерять
