Как пользоваться ручным плиткорезом? знакомство с инструментом

Основы конструкции и технологические возможности

Плиткорез – это обобщенное наименование строительных инструментов для прямой, криволинейной или вовсе фигурной резки плитки. В основе классификации многообразия данных инструментов лежит тип приводного движения. Так, плиткорезы могут быть:

1. Ручными;
2. Механизированными или электрическими.

Ручной плиткорез состоит из основания — станины, каретки с роликом и рукояткой. Он напоминает по принципу действия обычный стеклорез – режущим роликом проводится разрезание глазури плитки. Она в этот момент зажата в корпусе по принципу плоскогубцев. После получения разреза глазури плитки обламывается вдоль него. Для получения более ровного и аккуратного реза используются направляющие, которые выставляются поле зажатия плитки. Иногда ручной плиткорез настольного исполнения может использоваться для получения круглых отверстий.

Электрический плиткорез – устройство, оборудованное электроприводом, который приводит во вращение алмазный режущий диск. Принцип действия данного варианта плиткореза схож с циркулярной пилой – керамическая плитка перемещается вдоль направляющей для получения ровного и аккуратного реза. Одной из разновидностей механизированного плиткореза является ленточный, оборудуемый алмазной лентой. Для охлаждения плитки в область резания подводится вода, которая также смывает продукты резания.

Для того чтобы правильно разрезать керамическую плитку, необходимо знать, как правильно пользоваться плиткорезом.

Устройство ручного плиткореза

Устойчивая, достаточно тяжёлого веса и жёсткости по оси основания штампованная станина, служащая опорой для самого инструмента, на которую укладывается плитка для раскроя, обладает прорезиненой поверхностью основы, исключающей возможность скольжения во время процесса резки. Слабый по прочности корпус станины приведёт к возникновению вибрации при расколе плитки, что приведёт к выбраковке расходного материала и порче самого инструмента.

Станина прочно соединена с двумя металлическими направляющими, в которых закреплена каретка — главный рабочий элемент, составными частями которого являются:

• Рукоятка-рычаг. Крепкая ручка даёт более мощный рычаг, что особенно ценно при работе с керамогранитом.
• Твердосплавное сменное режущее колесико. Поверхность режущего ролика должна быть правильной круглой формы, без изъянов, заусенцев и выбоин. При затуплении ролика качество резки значительно падает – заточка режущего ролика невозможна, затупившийся необходимо заменить.
• Удерживающая заготовку от случайного сдвига во время нажима лапка.

Направляющие и рычаг изготавливаются из прочной стали и силумина, обладающими необходимыми для прилагаемого давления характеристиками: прочностью и жесткостью. Дополнительные элементы выполняются из высококачественного пластика.

В некоторых моделях предусмотрена шкала выбора размера плитки, точность размера фиксируется винтами-«барашками» (левшам бывает очень удобно пользоваться инструментом с зеркальной двойной шкалой). Наличие поворотной линейки в профессиональных моделях плиткорезов позволяет выполнять рез плитки под произвольным углом для фигурной обработки заготовки.

Плиткорез можно закрепить на любой ровной устойчивой поверхности с помощью болтовых соединений для удобства работы и получения дополнительной жёсткости при работе с плиткой достаточно толстой ширины – для этого на платформе станины предусмотрены технологические отверстия.

Как правильно резать плитку ручным плиткорезом

Данная процедура выполняется без особых проблем, достаточно следовать инструкции производителя.

Последовательность операций:

1. наметить линию реза. Это можно сделать фломастером или карандашом, маркером – в зависимости от поверхности изделия. Для моделей с лазерной указкой данный пункт можно пропустить;
2. плитка фиксируется на платформе так, чтобы линия реза и колесико совмещались максимально точно. Если необходимо выполнить надрез по диагонали или под углом, удобно воспользоваться моделью с угольником и угловой разметкой. Если используется простейшее приспособление, без опорных угловых сторон, просто разворачивают плитку в нужное положение;
3. перемещая каретку, проводится ровный надрез до конца плитки;
4. опускают рычаг, тем самым надавливая на плитку по обе стороны надреза. Керамика раскалывается вдоль линии реза.

Если воздействия рычага недостаточно, можно положить плитку на пол, устроив под линией надреза узкую планку, и одновременно нажать (наступить ногами, поставить тяжелые предметы) по обе стороны реза.

Важно: увеличение расстояния от линии реза до точек приложения нагрузки, конечно, увеличивает рычаг и уменьшает силу воздействия. Но одновременно это повышает риск перелома панели не по надрезу, а произвольно.

Как всегда, есть определенные нюансы:

Как всегда, есть определенные нюансы:

• разрез выполняется однократно, несколько раз проводить резаком по одному месту не стоит – разлом будет неровным, с зазубренными краями;
• усилие, прилагаемое для разрезания глазури, должно быть строго дозированным, как и воздействие на рычаг для разламывания панели. Лучше потренироваться на отходах или ненужных обрезках перед выполнением ответственной работы;
• люфт резака (колесика) и его неполная подвижность (заедания, движение рывками) недопустимы, устройство необходимо регулировать и смазывать перед началом работы;
• перед резкой следует проверить чистоту платформы (наличие мусора, осколков, крупной пыли) и ее устойчивости.

Резать керамогранитную плитку следует по тем же принципам, делая поправку на большую прочность материала. Возможно, потребуется приложить больше усилий для выполнения разреза и разлома панели.

В дополнение короткое видео о том, как именно работает ручной плиткорез стандартной конструкции.

Работа с электрическими плиткорезами

Электрические плиткорезы относятся к классу профессиональных устройств, их стоимость довольно высока, а покупка оправдана разве что для регулярного проведения ремонтных работ.

За принципом работы такие устройства очень близки к камнерезным машинам. Основная рабочая составляющая – алмазный диск небольшого диаметра, вращающийся силой электрического мотора. Данные приборы могут быть оборудованы водным охлаждением диска, которое обеспечивает чистоту разреза и повышает ресурс работы плиткореза.

Как и ручные устройства, электрические плиткорезы могут делить кафель под разными углами, но делают это гораздо быстрее и аккуратнее. Основные технологические операции при работе с данным прибором следующие:

1. Осмотр плиткореза и подготовка его к использованию. Производится визуальное обследование всех частей устройства, а особенно алмазного диска и защитных кожухов. Диск должен иметь ровную (без сколов и щербинок) поверхность.
2. Емкость для промывки диска наполняют водой. Следите за тем, чтобы на дне не было осколков и пыли от предыдущего использования.
3. Разметка плитки. Как и в случае с ручными устройствами, плитка размечается по линии разреза строительным карандашом или фломастером. Если вы собираетесь сделать большое количество одинаковых надрезов, то размечается только первая плитка. По ней настраиваются подвижные направляющие, после чего установка кафеля производится по ним.
4. Плиткорез включают, проверяя при этом наличие подачи воды. Плитку прижимают двумя руками к станине, двигают в сторону диска. Сила прижимания должна быть достаточно большой, чтобы исключить вибрацию кафеля. Начинать разрез следует очень медленно и плавно. После того как диск войдет в плитку на несколько сантиметров, скорость работы можно увеличить. Когда до края остается 3-4 см, скорость продвижения опять уменьшают для предотвращения сколов.

http:

При помощи электрического плиткореза можно получить полоски плитки шириной всего в несколько миллиметров. При этом линия разреза будет очень ровной и слегка скругленной.

В таком случае воду выливают и заменяют свежей

Важно поддерживать чистоту рабочей поверхности, чтобы между плиткой и станиной не было зазоров, иначе возникнет вибрация, разрушающая материал

Самодельный инструмент

Поскольку в настоящее время качественный инструмент вообще и плиткорез в частности стоят недешево, некоторые люди, для которых укладка керамической плитки не является профессиональным занятием, предпочитают изготавливать самостоятельно свой самодельный плиткорез ручной. Тем более что процесс этот несложен и не требует больших материальных и физических затрат.

Конструкция инструмента, изготовленного собственноручно, сохраняет принцип работы моделей, выпущенных заводским путем.

Первым шагом рабочего процесса является изготовление основы — рабочей платформы с центральным желобом и направляющих. В качестве станины можно использовать доску из прочных пород древесины и посредством шарнирного элемента закрепить на ней металлические планки, сваренные между собой. С внутренней стороны необходимо сделать углубления, для установки втулок, обеспечивающих скольжение (ограничение) перемещения второй части механизма — рукояти и резака.

Монтаж резака производится так, чтобы в момент фиксации рукояти он вступал в соприкосновение с керамической плитки, достаточное для проведения по ней линии разреза. В момент нажатия происходит фиксация плитки на рабочей платформе с последующим выполнением разреза.

В качестве режущего элемента можно использовать резак от обычного алмазного стеклореза.

https://youtube.com/watch?v=JeKyEacOzU4

Originally posted 2018-03-28 15:14:24.

Подготовка к работе

Перед тем, как начать пилить керамогранит, стекло или кафель, необходимо подготовить рабочий инструмент, а в некоторых случаях – настроить его.

Любой инструмент предварительно осматривают на наличие внешних повреждений. У механических моделей проверяют:

• состояние ролика — свободность вращения, наличие дефектов, остроту, надежность фиксации;
• плавность хода каретки, наличие люфта;
• станину на наличие загрязнений, при необходимости удаляя их;
• дефектов на рукоятке;
• если есть упор, то замеряют величину угла между ним и осью реза.

Режущий ролик должен свободно вращаться, быть чистым и правильной формы (без выбоин, вмятин). Он должен по размеру подходить под толщину распиливаемого кафеля.

После предварительной проверки и очистки на направляющие и резец наносят небольшое количество смазки (машинного масла). Затем с помощью строительного карандаша, маркера или фломастера наносят на поверхность плиточного материалы разметочные линии, по которым будет осуществляться рез.

Прежде, чем отрезать плитку электроплиткорезом, проверяют надежность закрепления диска. Загрязненный диск очищают от налипших частиц мусора. Если электроинструмент оснащен системой водяного охлаждения, то поддерживают наличие жидкости в нужном количестве. Грязную воду заменяют полностью, чтобы место распила хорошо охлаждалось.

У электрооборудования питающий шнур должен быть целостным и сухим: только в таком виде разрешается вставлять вилку в розетку. Также во время работы приспособления циркулирующая в охладительной системе вода не должна попадать на кабель. После того, как электрооборудование заработает, требуется убедиться в непрерывности подачи жидкости.

Обычно электроинструмент регулируется на заводе, но при транспортировке настройки могут нарушиться. По этой причине может потребоваться настройка угла реза и длины рабочего передвижения диска. Регулировка каждой модели имеет свои особенности. Процесс настройки используемой установки описывается в эксплуатационной инструкции к ней. Для выставления углов понадобится применять транспортир, угломер либо угольник.

Как пользоваться ручным плиткорезом

В первую очередь надо рассмотреть конструкцию инструмента, чтобы было понятно, как им правильно пользоваться. Итак, в его конструкцию входит станина, на которой крепятся два кронштейна. Они расположены на двух противоположных сторонах основы. Между ними установлены направляющие, изготовленные из трубок.

По этим направляющим должна перемещаться каретка, на которой установлено алмазное колесико, расположенное снизу. В некоторых моделях ручных плиткорезов к каретки прилагается рукоятка, с помощью которой создается направление движения режущего инструмента. На станине с одной из сторон располагается линейка, определяющая длину среза керамической плитки, а также упор, в который эта плитка должна упереться, чтобы при резке не произошло смещение плиточного материала.

Некоторые модели комплектуются зажимами, чтобы опять-таки не произошло смещение, хотя сам кафель при этом поддерживается руками. Нередко можно встретить плиткорезы, в которых есть механизмы излома отрезанной части. То есть, можно подобрать такой инструмент, с помощью которого можно резать плитку легко и быстро. Как показывает практика, на это обычно уходит не больше одной минуты.

Итак, перед тем как разрезать кафель плиткорезом (ручным), необходимо его проверить на соответствие техническому состоянию. Все видимые части конструкции должны быть без видимых повреждений, колесико должно крутиться легко и без люфта. Последний дефект можно быстро исправить, если подкрутить крепежный винт, который и держит колесико в каретке. Если люфт не прошел, то лучше колесико заменить.

Проверьте, как движется каретка. Ее ход должен быть мягким и плавным. Станину перед началом работ надо очистить от загрязнений. После чего можно считать, что инструмент готов к работе.

Технология резки керамики производится по ниже следующему алгоритму.

На плитку наносится разметка маркером или карандашом. Кафель устанавливается в плиткорез так, чтобы нанесенная линия разреза оказалась точно под режущим колесиком (роликом). Для этого по линейке выставляется упор, определяющий ширину отрезаемой части. Необходимо учитывать, что ручным инструментом можно качественно разрезать плиточный материал, если линии реза располагается на расстоянии не менее одного сантиметра от края плитки. Теперь надо, управляя рукояткой, продвинуть каретку вдоль нанесенной маркером линии

Очень важно учитывать давление на поверхность самой плитки. Главное – это надрезать глазурованный слой облицовки. Если давление будет большим, то всегда есть вероятность, что плитка сломается

Если, наоборот, давление будет незначительным, то надрезать слой глазури может не получиться. Но самое главное – надрез надо проводить за один проход. Повторно эту операцию лучше не проводить, потому что может линия среза получиться кривой. Далее надо сделать надлом по месту надреза. Для чего рукоятку надо вернуть в рабочее положение и нажать на нее. Результат – ровный излом кафеля

Если давление будет большим, то всегда есть вероятность, что плитка сломается. Если, наоборот, давление будет незначительным, то надрезать слой глазури может не получиться. Но самое главное – надрез надо проводить за один проход. Повторно эту операцию лучше не проводить, потому что может линия среза получиться кривой. Далее надо сделать надлом по месту надреза. Для чего рукоятку надо вернуть в рабочее положение и нажать на нее. Результат – ровный излом кафеля.

Есть много рекомендаций, которые упрощают процесс резки керамической плитки. К примеру, предварительно опустить материал в воду или капнуть на колесико или на линию надреза каплю технического масла. Такая смазка дает возможность режущей кромке легко войти в глазурованную поверхность. Добавим, что керамогранит ручным плиткорезом порезать не получится, слишком твердый и прочный этот облицовочный материал.

Виды плиткорезов

Существует несколько разновидностей плиткорезов. Область их применения определяется предполагаемым объемом работ и качественными характеристиками обрабатываемого материала. По принципу приведения в действие эти приспособления бывают механическими и электрическими.

Ручной

Выделяют следующие виды ручного инструмента для разрезания кафеля:

1. Роликовый. Простейшее приспособление, представляющее собой режущий ролик (алмазный или твердосплавный) на пластиковой или деревянной ручке.

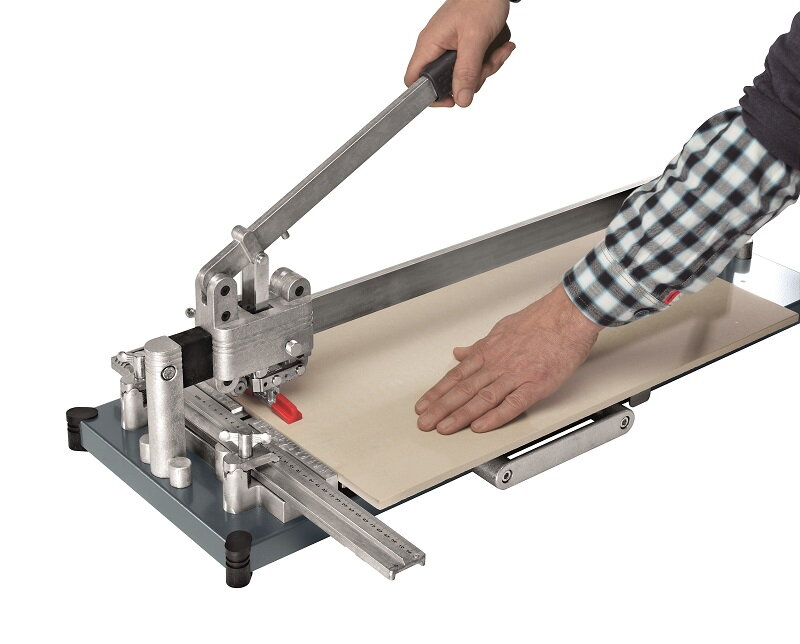

2. Механический плиткорез. На станине-основании закреплены трубчатые направляющие, по которым передвигается специальная каретка с рабочим режущим элементом (роликом).

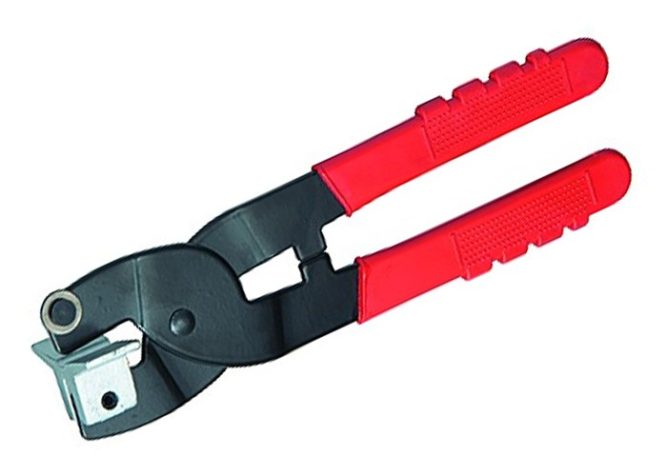

3. Плиткорез-кусачки. Инструмент внешне похож на простые плоскогубцы. Режущий ролик расположен с одной стороны удерживающих элементов (губок), с другой — размещена специальная пластинка с лапками.
4. Плиткорез-карандаш с отламывателем. Тонкий металлический стержень, на одном конце которого имеется вольфрамовый ролик для разметки и нарезки, с противоположного конца расположены лапки с твердосплавными напайками для разламывания материала.

Электрический

Специальным инструментом для разделки плиточного материала является электрический плиткорез. Он позволяет быстро и качественно работать с большим количеством кафеля.

Выделяют следующие конструкции плиткорезов с электроприводом:

1. Ручной электроплиткорез. Оборудование по принципу работы похоже на модифицированную и усовершенствованную циркулярную пилу, укомплектованную режущим алмазным диском. Этим инструментом сложно сделать рез высокого качества и он неудобен при большом объеме работ. Но он отличается мобильностью и им можно отрезать плитку, которая уже приклеена к вертикальной стене.
2. Горизонтальный напольный (двигатель внизу). Электродвигатель закреплен под рабочей платформой. Режущий элемент через специальную прорезь частично выступает над поверхностью стола, нижняя часть диска погружена в емкость с водой. Жидкость охлаждает режущий элемент и снижает количество выделяемой при работе пыли. Инструмент позволяет разрезать плитку любого размера, потому что на рабочем столе нет габаритных ограничителей.

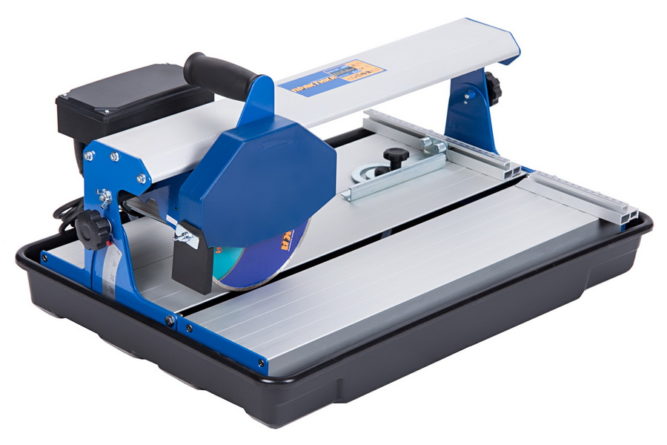

3. Горизонтальный плиткорез с верхним расположением двигателя (мостовой или рельсовый). Массивная опорная станина неподвижна, на ее краю установлены направляющие (монорельс). Каретка с двигателем, в котором установлен пильный диск, перемещается по монорельсу. Вода для охлаждения подается на режущий элемент насосом.
4. Станок с верхним расположением электропривода и подвижной станиной (консольный). На стационарной раме закреплен двигатель с режущим элементом. Обрабатываемый материал размещен на подвижной платформе, которая перемещается по направляющим рамы. Данные модели плиткорезов относятся к профессиональному оборудованию, они позволяют обеспечить качественную резку с высокой скоростью.

Как правильно выбрать модель плиткореза?

Основной критерий – размеры инструмента. Они определяют и способ расположения плиткореза на поверхности, и толщину материала, допустимого к обработке. Например, небольшие настольные версии справляются с заготовками размером 10-15 мм. Массивные напольные резчики длиной более 600 мм успешно работают и с толстой тротуарной плиткой.

Существует и отдельная категория мелких плиточных кусачек. Их конструкция ориентируется на выполнение мелких отломов. Некоторые модели аккуратно корректируют края под готовность к финишной чистовой отделке, избавляя от необходимости применения абразивов.

Особенности устройства ручного инструмента

Стационарный плиткорез пользуется большим спросом среди инструментов для резки керамогранита и керамической плитки. Его применяют как профессиональные строители, так и те, кто решился выполнить ремонт собственноручно впервые.

Тело конструкции состоит из:

• основания — станины;
• каретки с роликовым механизмом;
• рукоятки.

Как работает плиткорез?

Принцип работы плиткореза напоминает действия обычного стеклореза, который заключается в разрезании роликом плиточной глазури. В процессе раскройки плитка плотно зажата в корпусе агрегата. После нанесения разреза поверх глазури, плитка отламывается по его линии. Чтобы получить более аккуратные и четкие линии отреза, в поле зажатия плитки выставляются направляющие. Ручной плиткорез также применяется для выполнения отверстий круглой формы.

Важно! Перед тем, как резать плитку плиткорезом, учтите, что ручной плиткорез наиболее удобно применять для раскройки небольшого объема материала. В целом применять такой механизм достаточно просто, если обладать даже минимальными навыками в выполнении данной работы.       .

Плиткорез ручной — как пользоваться?

Перед началом использования ручного плиткореза непременно убедитесь в его целостности — все его комплектующие не должны иметь каких-либо видимых повреждений, а вращение режущего ролика должно быть бесперебойным и без заеданий.

При осмотре инструмента, перед тем, как резать плиткорезом, обратите внимание на такие моменты:

Проверьте поверхность ролика на отсутствие выбоин и заусениц.
Убедитесь, что форма ролика имеет правильный круглый контур без дефектов.
Проконтролируйте надежную фиксацию режущего элемента.
Передвижение каретки должно происходить плавно, без заеданий и рывков.
Проверьте состояние станины на наличие загрязнений, если таковы имеются — непременно удалите их.
На рукоятке не должны присутствовать какие-либо механические повреждения

Важно! Учтите тот факт, что от состояния рабочего инструмента, во многом зависит качество резки плитки плиткорезом
Поэтому, не пропускайте этот этап работы и после окончания раскройки, перед укладкой прибора на хранение, также уделите внимание его проверке и очистки от образовавшихся загрязнений.

Режем плитку плиткорезом

Чтобы правильно порезать элементы плитки соблюдайте нижеописанные рекомендации технологии:

Специальным строительным карандашом поверх плитки проведите линию разметки.Важно! Специалисты в области строительства рекомендуют перед проведением манипуляций с плиткой предварительно вымочить ее в воде, чтобы легче выполнить разрез. Также для упрощения выполнения разреза нанесите вдоль линии разреза пару капель машинного масла.

Разместите плитку в станине механизма таким образом, чтобы линия отреза совпадала с линией траектории движения каретки, на которой закреплен режущий элемент.Важно! Проследите, чтобы расстояние от края плитки до разреза было минимум 1 см, иначе края получатся не аккуратными.

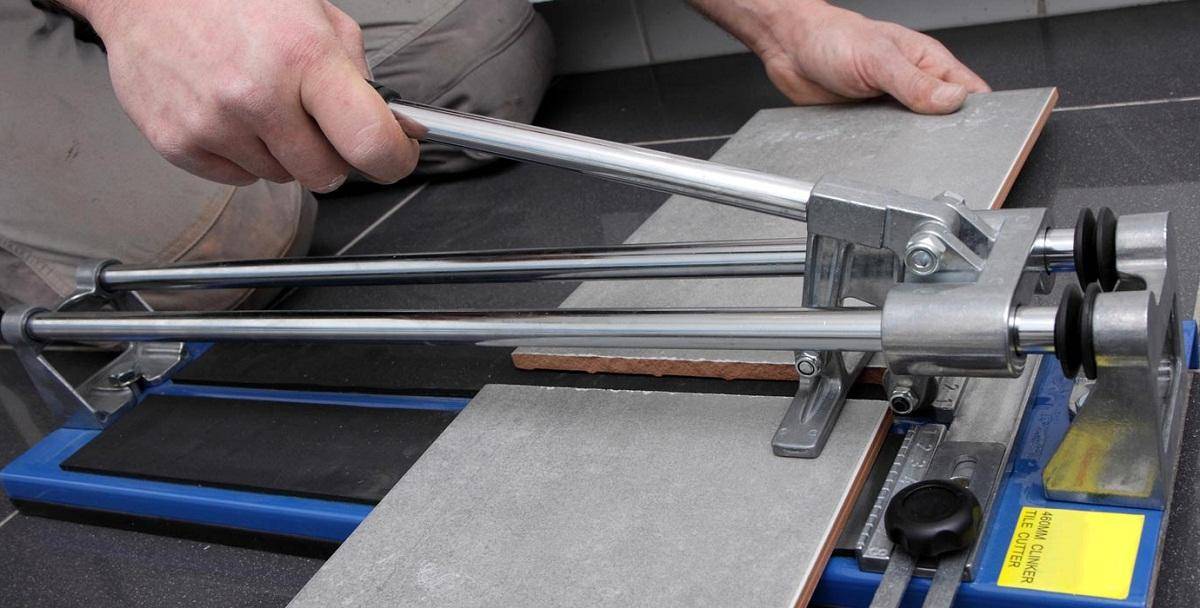

Проведите каретку вдоль намеченной линии, слегка надавливая на нее.Важно! На данном этапе крайне важно контролировать силу нажима, чтобы плитку не продавить, но при этом совершить разрез вглубь глазури.

Пройдите режущим роликом по плиточному элементу один раз.Важно! Не делайте дополнительного прохода по поверхности, иначе, при повторном проведении, срез будет неровным.

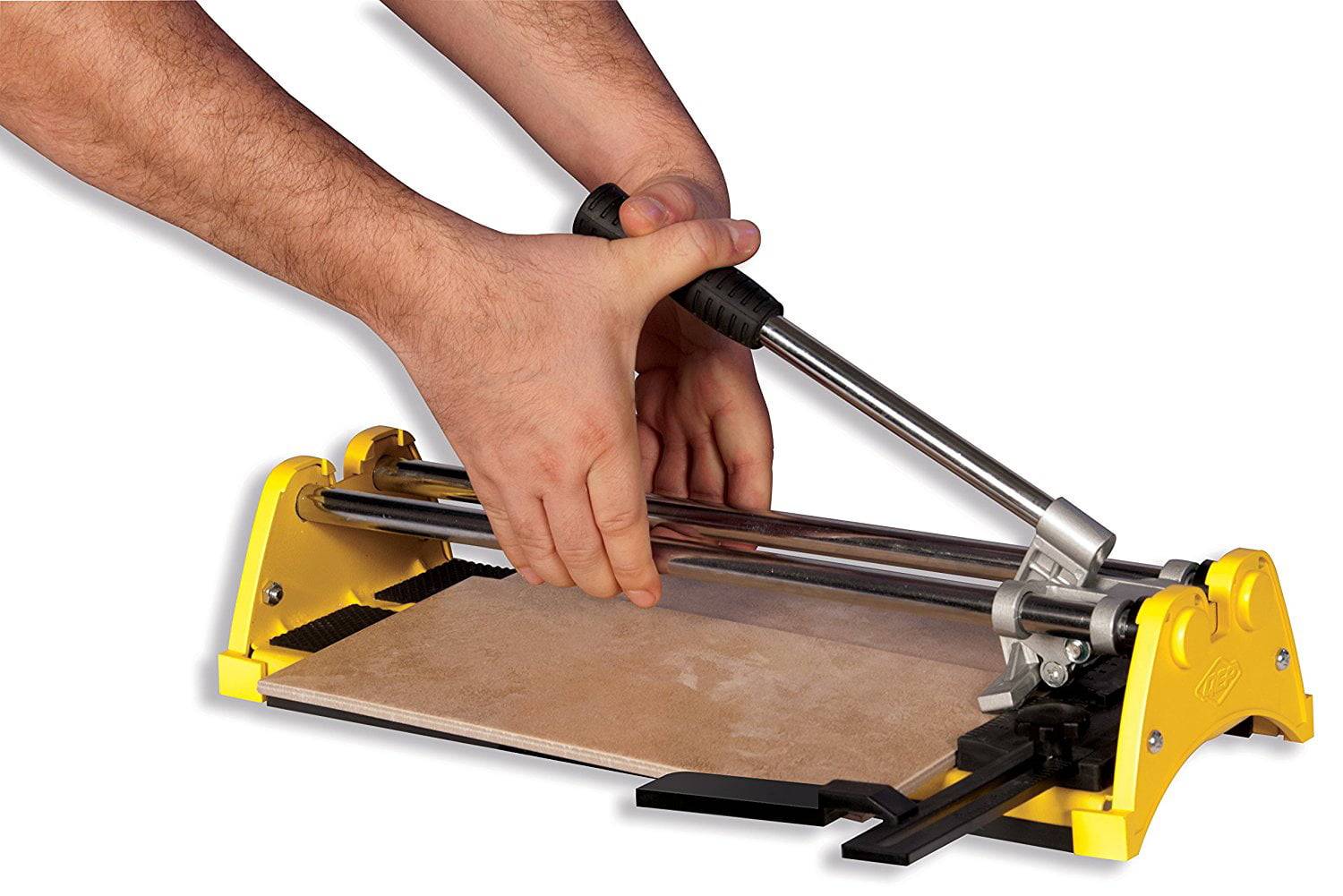

Проверните рукоятку инструмента в рабочее состояние и резким движением опустите ее.Важно! При выполнении такой манипуляции плитка аккуратно обломится вдоль нанесенного разреза.

Как пользоваться плиткорезом — видео

Просмотрите инструкцию по применению ручного плиткореза с наглядным примером выполнения работы квалифицированным специалистом. После просмотра у вас не останется сомнений в простоте применения этого инструмента.

Рекомендации: как правильно резать плитку плиткорезом

Инструкция к плиткорезу не содержит особых указаний, по которым должна быть профессиональная подготовка, а работа осуществляется быстро и просто. Однако стоит следовать рекомендациям от производителя, чтобы даже такой простейший момент как отрез плитки был максимально правильным и без оплошностей.

Благодаря плиткорезу можно резать любую плитку вне зависимости от ее толщины

Инструкция:

Инструмент должен быть установлен на ровную устойчивую поверхность. Она должна быть твердой. Обязательно проверяется то, на сколько острый резец, а также прочность крепления каждого элемента. При резке кафеля должен соблюдаться порядок работ. А именно на лицевой стороне кафельной плитки первоначально чертится линия, по которой будет проводиться разрез. Достаточно использовать карандаш или маркер, а также линейку. Плитка заводится на основание плиткореза. Инструмент нужно выставить перпендикулярно рабочей поверхности

Для этого требуется сделать сильный упор в дальний угол устройства, а потом провести коррекцию положения полотна, обязательно учитывая отметку, сделанную ранее

Важно помнить о том, что ориентир берется на центральную линию, расположенную на рабочей поверхности агрегата. Далее посредством ручки проводится подведение резца к плитке

Он должен быть установлен на краевой части изделия, той, которая ближе к мастеру. Далее ручка сильно прижимается так, чтобы резец прикоснулся к поверхности плитки. Таким образом, она будет зажата между металлической частью и роликами в оборудовании. Чтобы сделать отрез, достаточно провести резкое и четкое движение

Посредством него делается небольшая бороздка от себя и до противоположного края полотна. После этого, чтобы провести отламывание отрезанной части кафеля нужно прижать его ручку и произойдет слом полотна по заранее проведенной линии.

Таким образом, можно сделать отрез плитки и получить две ровные части изделия. Линия отреза будет четкой и без зазубрин, что позволит провести ремонтные работы качественно и без дефектов.

Как работать плиткорезом ручным по кафельной плитке

Сам принцип резки не отличается для всех видов плиток, сделанных из разного материала. Однако существуют небольшие нюансы. От керамогранита кафель и керамика отличается хрупкостью

Здесь важно правильно рассчитать усилие на рычаг. Если оно слабое, ролик прорежет мелкую канавку. Плитку будет трудно переломить или она лопнет совсем в другом месте

Слишком сильно надавливать тоже нельзя. От чрезмерного усилия кафель способен треснуть под резаком

Плитку будет трудно переломить или она лопнет совсем в другом месте. Слишком сильно надавливать тоже нельзя. От чрезмерного усилия кафель способен треснуть под резаком.

Для кафеля и керамики нужно правильно подобрать усилие нажима рычага

При чрезмерно сильном нажиме рычагом резак в кафеле проделает слишком глубокую канавку. На плитке по декоративному слою пойдут сколы. Их потом придется шлифовать.

Рез по кафелю и керамике делают только один. Повторно с точностью провести резак не получится. На заготовке образуется два разреза или виляющие линии. Разлом будет неаккуратный с крошащейся кромкой.

Если усилие правильно выбрано, кафель легко переломится на две части. Кромку в любом случае шлифуют напильником или болгаркой.
