Роликовый или алмазный стеклорез
Этим приспособлением можно резать только тонкую настенную плитку, для напольной он не годится, для него она слишком толстая. Если требуется быстро разрезать одну или несколько плиток, удобно пользоваться им. Материал режут, прорезая на лицевой стороне полосу, а затем обламывая нужную часть. Отрезать им можно не менее 1/3 ширины плиток.
Роликовый или алмазный стеклорез
Режем плитку стеклорезом
Кафельную плитку кладут лицевой стороной вверх на ровную твердую поверхность или ровный край стола так, чтобы планируемый срез точно совпадал с этим краем. Маркером размечают линию разреза. По этой линии проводят стеклорезом на себя, равномерно нажимая, на поверхности должна появиться четкая полоса
Под место надреза кладут спичку, карандаш, сверло или гвоздик и осторожно нажимают на плитку с двух сторон, или опирают ее по надрезу о край стола и отламывают
Криволинейная резка
Если требуется срез криволинейной формы, используют роликовый стеклорез и щипцы-кусачки. Чтобы сделать такой срез:
- фломастером или маркером размечают его на лицевой стороне изделия;
- по разметке прорезают несколько раз роликовым стеклорезом;
- понемногу кусачками отщипывают кусочки. Чем ближе к линии среза, тем меньше по размеру кусочки нужно отщипывать;
- место среза подравнивают наждачной бумагой или напильником. Работа эта трудоемкая и длительная по времени.
Если Вам нужен криволинейный срез, то используйте щипцы и стеклорез
К плюсам этого инструмента относится простота, низкая цена, скорость работы. Но большое количество материала обработать им за один раз трудно.
Как работать плиткорезом ручным по кафельной плитке
Организация рабочего места
Желательно обрабатывать плитку в помещении, где предусмотрено хорошее освещение, а также есть достаточно места для укладки заготовок с приспособлениями. Следует позаботиться и о надежно зафиксированном верстаке. У него должна быть металлическая основа, защищенная от порезов. К моменту непосредственной обработки все ненужные расходники и заготовки со стола убираются. Даже мелкая деталь, попав под ролик, может стать причиной травмы или порчи материала. Важен и другой вопрос – как пользоваться ручным плиткорезом, чтобы осталось меньше грязи? Этот нюанс тоже продумывается до начала рабочих мероприятий. В процессе резки после каждой операции следует убирать осколки в специальный кармашек на верстаке. В некоторых моделях он присутствует уже в базовой конструкции
Но делать это следует осторожно, чтобы не пораниться. Зачистку от пыли в ходе работы выполнять нецелесообразно, но от крупных отходов желательно избавляться сразу, чтобы они не стали помехой
Разновидности облицовочного материала и особенности различных его типов
От разновидности облицовочного материала зависит способ раскройки. Наиболее важным в этом вопросе является не только материал, но и роль, которая отводится каждой плитке в композиции. Плитки обычно выпускают коллекциями – это продуманные с точки зрения цвета и рисунка наборы. Большинство коллекций состоит из нескольких обязательных элементов.
- Фоновые плитки обычно не имеют рисунков. В коллекциях могут присутствовать несколько разных по цвету плиток. Резать плитку лучше в тех местах, где фон однороден, так обрезанная облицовка будет не так сильно бросаться в глаза.
- Бордюры – небольшие элементы, которые разделяют большие цветовые массивы плитки, часто они имеют прямоугольный формат. По возможности резки бордюров можно избежать, если эти элементы не подходят к стенам.
- Плитки с декором – эта разновидность плитки с рисунком или рельефным изображением. От резки плитки с декором лучше сразу отказаться. Для этого на этапе раскладки плитку с декором надо выносить в центральные места помещения. Также плитку с декором не рекомендуется располагать под потолком или у пола.
Укладка плитки без предварительной раскладки увеличивает количество разрезанных элементов. Если на бумаге спланировать расположение, то можно избежать большого количества обрезков и брака. Подробнее про ошибки при укладке плитки читайте в статье «»
Напольная плитка обычно толще настенной, поэтому резать её сложнее. К тому же на полу чаще используют крупноформатную плитку, неровности при резке на ней тоже заметны.
Напольную плитку резать приходится чаще, если углы в комнате отклоняются от 90 градусов. По этой причине для укладки плиточных покрытий на пол стены в помещении должны быть выравнены. Про выравнивание стен штукатуркой читайте в статье «»
Материал плитки
От материала, из которого изготовлена плитка часто зависит толщина и прочность материала. Некоторые материалы обладают высокой плотностью, соответственно не каждый инструмент способен их разрезать. Некоторые материалы требуют деликатного подхода и подлежат раскройке только специализированным инструментом.
Керамическая плитка – наиболее распространенная разновидность, сверху она покрывается декоративным глазурованным покрытием. Кафельная плитка подразделяется на настенную и напольную, последняя обычно толще, от этого её сложнее резать.
- Керамогранит отличается высокой плотностью, это обуславливает его низкое водопоглощение. Из-за этого такая плитка часто используется для полов, влажных зон и улиц. Подручными средствами будет сложно разрезать керамогранит — раскройку лучше делать электрическим или ручным плиткорезом.
- Клинкерная плитка – разновидность облицовок высокой плотности, её используется для наружных работ (облицовки, мощения площадок и др.). Для толстого клинкера потребуется болгарка или водяная пила (электрический плиткорез).
Правила безопасности при работе с инструментом
Для каждого инструмента есть своя безопасность, которую нужно соблюдать обязательно, чтобы исключить неприятные последствия, такие как деформация фаланг пальцев и тому подобные.
При работе с плиткорезом одной рукой следует нажимать на рукоятку, а второй – держать край плитки
Правила безопасности:
Перед непосредственной работой, нужно обязательно провести тщательный осмотр инструмента на наличие неисправностей, так как именно это может стать причиной и поломки, и несчастного случая.
Перед отрезом плитки, нужно сделать пару холостых движений, чтобы убедиться в их плавности и отсутствии толчков.
Нужно уделить внимание трубчатым направляющим, которые должны быть максимально чистыми
Особенно важно, чтобы у них отсутствовала грязь
Если загрязнения имеются, то нужно провести их устранение, а также следы раствора, которым проводится обработка. Чтобы сделать работу устройства максимально эффективной, стоит сделать обработку деталей машинным маслом.
Нужно осмотреть сам режущий диск, так как он должен быть в идеальном состоянии, не погнутым, а вращение без колебаний и по одной оси
Должны отсутствовать трудности и препятствия во вращении, а также дополнительный свист.
Чтобы исключить получение травм, стоит надевать специальные очки и перчатки.
Специалисты рекомендуют перед работой проверять подачу воды в диск, что обеспечит быстрое проведение работы.
Начало резки осуществляется только после того, как диск наберет максимальные обороты.
Как резать плитку плиткорезом
Электрический плиткорез с алмазным диском является идеальным механизмом, которому под силу справиться с любым видом плитки. С его помощью легко добиться ровных срезов с закругленными и сглаженными краями.
Для этого всего лишь необходимо предварительно размеченную плитку уложить на рабочую поверхность устройства и медленно продвигать под лезвие. Кафель должен быть плотно прижат к платформе обеими руками. При этом не стоит забывать о технике безопасности:
- необходимо надевать защитные очки, чтобы в глаза не попали мелкие фрагменты плиточного материала;
- контролировать уровень воды в поддоне, благодаря которой осуществляется охлаждение диска;
- вовремя менять воду в случае ее засорения плиточной крошкой.
Кстати, мозаичную плитку можно резать таким же способом, соблюдая большую осторожность
Диск на данном устройстве способен выдержать без замены до 1000 резок. Однако лезвие необходимо периодически очищать от керамических частиц. Для того, чтобы произвести очистку, можно просто сделать несколько надрезов в шлифовальном камне.
Электрический плиткорез рекомендуется приобретать в фирменном магазине или официальном представительстве компании-производителя, где предусмотрены гарантии качества и имеется весь перечень необходимой документации.
Но в любом случае желательно осмотреть оборудование на предмет возможных дефектов, а также проверить работу двигателя. Также стоит отметить, что не ко всем моделям электрических плиткорезов легко найти запчасти, поэтому не лишним будет предусмотреть это заранее.
Самым главным преимуществом данного оборудования, безусловно, является скорость нарезки. Профессиональные мастера тратят на одну керамическую плитку не более минуты.
Для резки плитки под углом 45 градусов потребуется более совершенное оборудование, цена которого в несколько раз выше. Но для подготовки небольшого количества материала, достаточно будет его прочно закрепить и пользоваться обычным плиткорезом, болгаркой или электролобзиком.
Так же можно поступить и при резке полукругом, правда в этом случае мастера рекомендуют аккуратно закрепить плитку в тисках. Разрезать же плитку фигурно, скорее всего, не получится. Эту работу лучше доверить специалисту, особенно если материал дорогой.
Ручной плиткорез
Менее дорогим инструментом, который используют в основном мастера-любители, является ручной плиткорез. С его помощью достаточно удобно нарезать фрагменты плитки толщиной не более 6 мм.
Освоить работу с данным оборудованием не сложно, а скорость резки материала будет намного выше, чем при работе лобзиком:
- на поверхность плитки наносится разметка с помощью карандаша или маркера;
- плитку укладывают на основании, подгоняя ее так, чтобы колесико совпадало с линией разметки;
- управляя ручкой плиткореза, проводят колесом по линии;
- изделие фиксируется при помощи «крыльев», что позволит разделить керамическую или клинкерную плитку на две ровные части;
- после легкого удара рукой по ручке устройства получается нужный фрагмент.
Основным преимуществом ручного плиткореза является его независимость от источников электрической энергии. Его применение особенно актуально в местах, где добраться до электричества проблематично. Кроме того, ручным устройством можно без риска использовать в условиях повышенной влажности. А небольшие габариты и вес, как правило, не превышающий 10 кг, делают его удобным при транспортировке.
Резка плитки стеклорезом
Стеклорез является самым простым и недорогим инструментом. Его успешно используют для обработки тонкой кафельной плитки. При этом способ резки кафеля, как видно на видео, практически не отличается от технологии резки стекла.
Работа осуществляется следующим образом:
- на глянцевую сторону изделия с помощью стираемого маркера наносится разметка;
- приложив к линии линейку или уголок, необходимо провести стеклорезом по направлению от дальнего края к себе, при этом постараться как можно равномернее распределять силу нажатия;
- кафельную или напольную плитку кладут на край стола по линии надреза, и, придерживая одну ее часть, аккуратно нажимают рукой на другую;
- края в месте разлома можно дополнительно обработать наждачной бумагой.
Безусловно, для работы со стеклорезом потребуется определенная сноровка. Поэтому в случае отсутствия должного опыта, не стоит тренироваться на дорогих керамических материалах.
Устройство и принцип работы плиткорезов
На рынке строительных инструментов представлено множество моделей плиткорезов. Все их разнообразие по типу энергии, за счет которой выполняется работа, делится на два основных вида:
- механический;
- электрический.
С помощью механической разновидности осуществляют прямой либо фигурный (криволинейный) рез плитки, создают в ней отверстия. При этом толщина обрабатываемого материала ограничена 16 мм. Электроплиткорезы отличаются высокой производительностью: они способны резать плиточный материал толщиной более 16 мм.
Принцип разрезания плитки механическими и электрическими инструментами разный. Но модели оборудования обоих видов используются как в быту, так и при профессиональной деятельности в соответствии со своим функционалом.
Конструкция механических инструментов
Механический инструмент делится на ручные и стационарные (настольные) модели. Ручные плиткорезы бывают двух разновидностей:
в виде кусачек, конструкция которых представлена на фото ниже;
в виде роликового резака, имеющего изображенное на фотографии далее устройство.
Стационарные изделия представлены большим количеством различных модификаций. Но во всех случаях устройство плиткореза настольного типа имеет следующие конструктивные элементы:
- каретку с режущим роликом и ручкой, передвигающуюся по направляющим;
- основание (еще его называют платформой, столом или станиной);
- рычаг, с помощью которого переламывают надрезанный кафель;
- фиксирующие плитку лапки.
Направляющие закреплены на стойках. Детально все рассмотренные детали показаны на нижеследующей фотографии.
У некоторых моделей имеются измерительные линейки, что позволяет без предварительной разметки выполнять резку. Если у механизма есть дополнительные приспособления, такие как балерины, то можно с их помощью вырезать отверстия разного диаметра.
Ручными резаками и стационарными моделями работа выполняется по следующему принципу:
- роликом делают надрез в распиливаемом материале;
- по линии разреза разламывают плитку.
С помощью плиткореза-кусачек от кафеля откусывают небольшие кусочки. Этим инструментом работать можно только по краям.
Устройство электроплиткорезов
Электроплиткорезы по своей конструкции напоминают циркулярную пилу. Они делятся на две разновидности:
- ручные модели;
- станочное (стационарное) электрооборудование.
Основными узлами любой модели являются:
- электродвигатель;
- головка, с закрепляемым на ней алмазным диском;
- рукоятка;
- кнопка включения.
Электрический двигатель у сетевого электрооборудования бывает однофазным (работает от напряжения 220 V) или трехфазным (рассчитан на 380 V).
Ручные модели имеют опорную подошву. У некоторых изделий на ней расположены специальные ролики, чтобы было удобно перемещать электроинструмент по поверхности материала.
Часть электроплиткорезов оснащена упорами, линейками, угломерами, а также бачками под воду для охлаждения места распила. Эти конструктивные элементы хорошо видны на фото ниже.
Для пылеудаления некоторые модификации снабжают пылесборником. Существуют варианты устройств с возможностью подключения пылесоса, например, как на фотографии далее.
Ручные электроплиткорезы могут работать на аккумуляторах. Такие модели поставляют на рынок фирмы RYOBI (например, LTS180 M) и Makita (4191 DWD, CC 300 DWE).
Станочное электрооборудование, в зависимости от того, где установлен электродвигатель с пильной головкой, бывает следующих модификаций:
с нижним размещением этих узлов;
консольное (перемещается стол с заготовкой, а диск неподвижен) и мостовое (двигается режущая головка относительно материала) с верхним расположением электромотора.
Детальная конструкция мостового электроплиткореза на примере Elitech ПЭ 1000/92Р представлена на нижеследующей фотографии.
Электрический плиткорез работает по тому же принципу, что и циркулярная пила. При нажатии кнопки включения начинает работать электродвигатель, приводя во вращение алмазный диск. Он полностью распиливает положенную на стол плитку под углами разной величины, а не только под 90 градусов.
Другие виды плиткорезов
Кроме ручных, существуют более профессиональные и дорогие электрические модели, применяемые в основном на производстве или домашними мастерами для большого обрабатываемого объёма плитки. Такой плиткорез оборудован электроприводом, поворотной станиной часто предусмотрена возможность распиловки плитки под углом 45 градусов.
Работает электрический плиткорез по принципу циркулярной пилы, разрез осуществляется алмазным режущим элементом со специальным напылением.
Качество работы плиткореза с конструкцией станка напрямую зависит от веса и стоимости. Несомненный плюс такого рода плиткорезов в отсутствии пыли, т. к. конструкцией предусмотрена система пылеподавления за счёт установки снизу резервуара с водой, которого касается нижняя часть режущего диска, и в которой и оседает рабочая керамическая пыль. Вода также способствует охлаждению плитки в области разреза.
Плиткорез-кусачки обладает принципиально другой конструкцией по сравнению с рассмотренными выше. Это простой и надёжный инструмент для прямой и фигурной резки кафельной плитки и стекла. Выполняется из стали и пластмассы, края – из твердосплавного материала. Может выполнять прямую и фигурную шаблонную резку, не предназначен для толстой напольной плитки.
При работе с любого рода плиткорезами следует соблюдать правила безопасности и использовать индивидуальные средства защиты лица и рук для предотвращения возможных травм от осколков плитки или стекла.
Инструмент DeWalt. Американский бренд №1
Электроинструмент SKIL
Виды плиткорезов
Как устроен ручной плиткорез?
Составные части:
- каретка;
- рукоятка;
- направляющие;
- режущий элемент;
- лапка – обеспечивает разлом плашки.
Плиткорез — инструмент, на основании которого находятся полозья (направляющие) – по ним перемещается коронка со стальным роликом из твердого сплава. На это основание и укладывают плитку для резки.
Модели могут отличаться модификацией. Например, встречаются плиткорезы с доп. приспособлением, которое позволяет делать круглые отверстия.
Перед покупкой следует также узнать у продавца, какой плиткорез выбрать для керамогранита. Дело в том, что некоторые модели подходят лишь для тонкой керамической плитки.
Работа с электрическими плиткорезами
Электрические плиткорезы относятся к классу профессиональных устройств, их стоимость довольно высока, а покупка оправдана разве что для регулярного проведения ремонтных работ.
За принципом работы такие устройства очень близки к камнерезным машинам. Основная рабочая составляющая – алмазный диск небольшого диаметра, вращающийся силой электрического мотора. Данные приборы могут быть оборудованы водным охлаждением диска, которое обеспечивает чистоту разреза и повышает ресурс работы плиткореза.
Как и ручные устройства, электрические плиткорезы могут делить кафель под разными углами, но делают это гораздо быстрее и аккуратнее. Основные технологические операции при работе с данным прибором следующие:
- Осмотр плиткореза и подготовка его к использованию. Производится визуальное обследование всех частей устройства, а особенно алмазного диска и защитных кожухов. Диск должен иметь ровную (без сколов и щербинок) поверхность.
- Емкость для промывки диска наполняют водой. Следите за тем, чтобы на дне не было осколков и пыли от предыдущего использования.
- Разметка плитки. Как и в случае с ручными устройствами, плитка размечается по линии разреза строительным карандашом или фломастером. Если вы собираетесь сделать большое количество одинаковых надрезов, то размечается только первая плитка. По ней настраиваются подвижные направляющие, после чего установка кафеля производится по ним.
- Плиткорез включают, проверяя при этом наличие подачи воды. Плитку прижимают двумя руками к станине, двигают в сторону диска. Сила прижимания должна быть достаточно большой, чтобы исключить вибрацию кафеля. Начинать разрез следует очень медленно и плавно. После того как диск войдет в плитку на несколько сантиметров, скорость работы можно увеличить. Когда до края остается 3-4 см, скорость продвижения опять уменьшают для предотвращения сколов.
http:
При помощи электрического плиткореза можно получить полоски плитки шириной всего в несколько миллиметров. При этом линия разреза будет очень ровной и слегка скругленной.
В таком случае воду выливают и заменяют свежей
Важно поддерживать чистоту рабочей поверхности, чтобы между плиткой и станиной не было зазоров, иначе возникнет вибрация, разрушающая материал
Видео обзор
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Процесс пошёл. Решил для начала купить новый ролик к плиткорезу, который одолжил у знакомого. Разобрал, замерил. Толщина ролика1,5 мм. Но он люфтил. Из за этого получался неровный рез. Заказал ролик толщиной 2,0 мм. Стоял 15х6х1,5. Заказал 16х6х2. Сегодня поставил. Слегка шкуркой шлифанул, встал без проблем. Вел очень медленно, покачивая вперед-назад. Ну и мазал WD-шкой каждый рез. Часа за 3 два ряда выложил. Ни одну не сломал. Ролик пока в хорошем состоянии. Закажу ещё один на всякий. Летом ещё на даче ванную делать. Как то так.
Ну и за это время купил плиткорез-карандаш. В моём случае от него толку немного. Но в целом жизнеспособный и очень компактный инструмент за сущие копейки, который не займёт много места в ящике. ¶
Как работать этим аппаратом
А теперь о том, как правильно резать плитку ручным плиткорезом. Как известно, любой, даже не слишком сложный технологический процесс начинается с подготовки инструмента. Не составляет исключения и процедура использования плиткореза ручного привода. Его подготовка к эксплуатации заключается в следующих, в общем-то, несложных, мероприятиях:
- Визуальный осмотр инструмента, целью которого является выявление механических повреждений и деформаций.
- Очистка рабочих поверхностей направляющих и платформы от загрязнений.
- Контроль плавности скольжения каретки по направляющим.
- Визуальный контроль режущего ролика на предмет отсутствия повреждений и проверка плавности его вращения.
- Надежная фиксация инструмента на выверенной горизонтальной поверхности.
Как резать плитку
Процесс качественной, быстрой и более легкой резки керамической плитки, обеспечивается выполнением некоторых несложных мероприятий. Они заключаются в следующем:
- Предварительное замачивание плитки в умеренно теплой воде практически полностью исключает появление сколов и трещин в процессе выполнения разреза, а значит, существенно минимизирует количество брака.
- Периодически смазывайте режущий ролик и линию разметки машинным маслом, тем самым снижая коэффициент трения.
- Передвигайте каретку, прилагая рукой равномерные усилия, и совершая плавные, без рывков, движения, производя разрез только одним проходом.

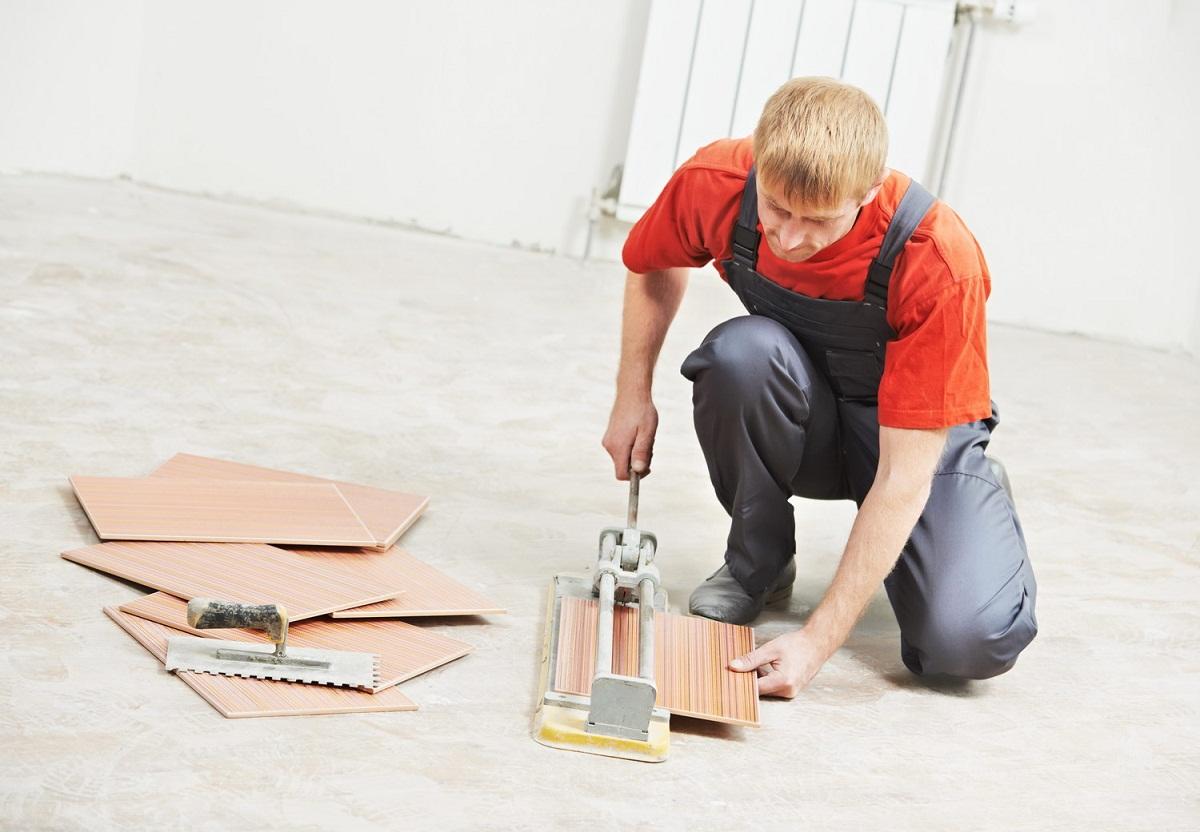

Итак, как пользоваться плиткорезом ручным правильно:
- Посредством маркера и линейки произведите разметку керамического изделия, предназначенного к разрезу.
- Заведите изделие на рабочую поверхность платформы инструмента и зафиксируйте его при помощи зажимов таким образом, чтобы линия нанесенной вами разметки оказалась точно под колесиком режущего элемента. Для облегчения этого процесса на станине плиткореза, имеется центральная метка.
- Передвигая рукоять, установите ролик режущей части в точку начала линии разметки (ближней к вам) и слегка придавите его.
- В направлении «от себя» равномерно и плавно переместите каретку с режущим элементом по линии нанесенной разметки, делая небольшое углубление в лицевом слое разрезаемого изделия.
- Переведите рукоять в нерабочее положение и установите лапку в центральную точку получившегося разреза.
- Посредством несильного нажатия (удара) переломите изделие на две части.
Резка керамогранита
Керамогранит или грес характеризуется как отделочный материал, обладающий повышенной твердостью, что вносит в процесс его резки при помощи ручного плиткореза определенные нюансы. Например, материал, использованный для изготовления инструмента должен быть более прочным, а режущий элемент — дефекто- и износоустойчивым.
В остальном порядок действий остается аналогичным, порядку, описанному выше.
Как правило, толщина керамогранита, который режут механизмом ручного типа, не превышает 15,0 миллиметров.
Устройство и принцип работы ручного плиткореза
Производители выпускают ручные приспособления для резки плитки в разном исполнении. Однако основное их устройство схожее. Состоит плиткорез из следующих узлов:
Станина является основной опорой. Обычно она сделана из стальной пластины. Сверху нанесено прорезиненное покрытие, которое не дает плитке скользить во время резки. На станине прочно закреплены опоры с направляющими, по которым передвигается каретка. У хороших плиткорезов станина прочная из толстой стали. За счет жесткости обеспечивается устойчивость инструмента. Дешевые плиткорезы на тонкой станине вибрируют во время резки, отчего получается брак. Рукоятка выполнена из куска трубки. Удлиненная ее форма упрощает работу ручным плиткорезом, так как образует рычаг, благодаря которому работник прикладывает меньше усилий. Основным режущим элементом является колесико. Выполнено оно из твердосплавных материалов. Поверхность качественного ролика идеально круглая, без выщербленных участков и заусениц
Все ручные плиткорезы схожи в своем устройстве Важно! Затупившееся режущее колесико затачивать нельзя. Его просто выбрасывают, заменив новым элементом. Лапка удерживает плитку, не дает ей сдвигаться во время резки
Лапка удерживает плитку, не дает ей сдвигаться во время резки.
Все рабочие узлы выполнены из стали и силумина. Они обладают повышенной прочностью, обеспечивают жесткость конструкции. Вспомогательные элементы могут быть сделаны из пластика или сплавов цветных металлов. К таковым относится шкала, по которой выбирают размер плитки. Она бывает даже двойная – зеркальная. Такой шкалой удобно пользоваться левшам. У ручных профессиональных плиткорезов имеется поворотная линейка. Она помогает выполнять фигурный рез под произвольным углом.
Работают все ручные плиткорезы по одному принципу. Прокатывающийся под сильным нажатием ролик прорезает на поверхности плитки борозду. В этом месте заготовка ослабевает и ее легче приложенным усилием разломить на две части.
Особенности устройства ручного инструмента
Основы конструкции и технологические возможности
Плиткорез – это обобщенное наименование строительных инструментов для прямой, криволинейной или вовсе фигурной резки плитки. В основе классификации многообразия данных инструментов лежит тип приводного движения. Так, плиткорезы могут быть:
- Ручными;
- Механизированными или электрическими.
Ручной плиткорез состоит из основания — станины, каретки с роликом и рукояткой. Он напоминает по принципу действия обычный стеклорез – режущим роликом проводится разрезание глазури плитки. Она в этот момент зажата в корпусе по принципу плоскогубцев. После получения разреза глазури плитки обламывается вдоль него. Для получения более ровного и аккуратного реза используются направляющие, которые выставляются поле зажатия плитки. Иногда ручной плиткорез настольного исполнения может использоваться для получения круглых отверстий.
Электрический плиткорез – устройство, оборудованное электроприводом, который приводит во вращение алмазный режущий диск. Принцип действия данного варианта плиткореза схож с циркулярной пилой – керамическая плитка перемещается вдоль направляющей для получения ровного и аккуратного реза. Одной из разновидностей механизированного плиткореза является ленточный, оборудуемый алмазной лентой. Для охлаждения плитки в область резания подводится вода, которая также смывает продукты резания.
Для того чтобы правильно разрезать керамическую плитку, необходимо знать, как правильно пользоваться плиткорезом.
Устройство ручного плиткореза
Устойчивая, достаточно тяжёлого веса и жёсткости по оси основания штампованная станина, служащая опорой для самого инструмента, на которую укладывается плитка для раскроя, обладает прорезиненой поверхностью основы, исключающей возможность скольжения во время процесса резки. Слабый по прочности корпус станины приведёт к возникновению вибрации при расколе плитки, что приведёт к выбраковке расходного материала и порче самого инструмента.
Станина прочно соединена с двумя металлическими направляющими, в которых закреплена каретка — главный рабочий элемент, составными частями которого являются:
- Рукоятка-рычаг. Крепкая ручка даёт более мощный рычаг, что особенно ценно при работе с керамогранитом.
- Твердосплавное сменное режущее колесико. Поверхность режущего ролика должна быть правильной круглой формы, без изъянов, заусенцев и выбоин. При затуплении ролика качество резки значительно падает – заточка режущего ролика невозможна, затупившийся необходимо заменить.
- Удерживающая заготовку от случайного сдвига во время нажима лапка.
Направляющие и рычаг изготавливаются из прочной стали и силумина, обладающими необходимыми для прилагаемого давления характеристиками: прочностью и жесткостью. Дополнительные элементы выполняются из высококачественного пластика.
В некоторых моделях предусмотрена шкала выбора размера плитки, точность размера фиксируется винтами-«барашками» (левшам бывает очень удобно пользоваться инструментом с зеркальной двойной шкалой). Наличие поворотной линейки в профессиональных моделях плиткорезов позволяет выполнять рез плитки под произвольным углом для фигурной обработки заготовки.
Плиткорез можно закрепить на любой ровной устойчивой поверхности с помощью болтовых соединений для удобства работы и получения дополнительной жёсткости при работе с плиткой достаточно толстой ширины – для этого на платформе станины предусмотрены технологические отверстия.
