Как пользоваться малкой и особенности угломера

Инструкция по применению малки угломера

Часто, когда в руки специалиста попадает простой инструмент, возникает вопрос, как ним правильно пользоваться. Одним из таковых инструментов является малка, которая больше известна под названием угломер или рейсмус. В материале описан процесс измерения откосов при помощи рассматриваемого инструмента. Но для чего еще можно применить такой простой и незамысловатый инструмент, изготовить который можно легко и быстро своими руками.

Что такое малка и для чего нужен угломер, подробно выяснили в материале. Остается разобраться с потенциалом инструмента, и узнать, на какие действия способен этот прибор. Возможности инструмента можно без преувеличения назвать безграничными, так как при помощи устройства можно измерить любой угол, и узнать его точные значения. Это может быть не только оконный откос, но еще и арка или конструкция теплицы, изготовлением которой занимается специалист.

Если не знаете, как правильно пользоваться угломером, то настало время разобраться в этом вопросе подробно. Чтобы узнать, как работать малкой, нужно взять пример. Итак, в последнее время актуален вопрос утепления стен дома пенопластом или пенополистиролом. Для чего может понадобиться угломер при работе пенопластом? Все банально просто. Если предстоит наклеить пенопласт на стену дома, которая имеет треугольную или неровную форму, то в таком случае понадобится воспользоваться малкой. Это не обязательно, но позволит существенно упростить работу.

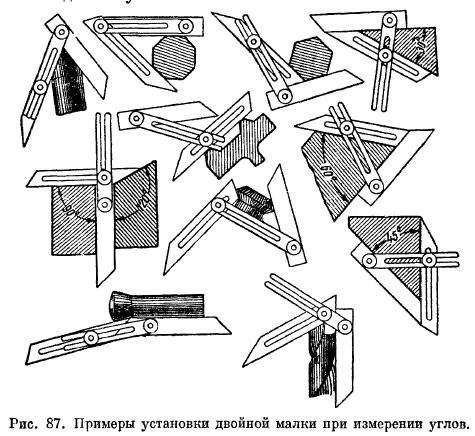

Чтобы не пришлось вымерять угол наклона стены, нужно взять малку, и приложить ее одной частью к ровному углу, а второй к непрямому
После этого нужно зафиксировать подвижную часть в установленном положении, завинтив барашку в центральной части инструмента
Приложить угломер в зафиксированном виде к листу пенопласта, и сделать отметку карандашом или маркером
Радиус угла известен, поэтому остается воспользоваться правилом или уровнем, чтобы приложить его к полученной отметке и провести до края листа пенопласта
Взять в руки режущий инструмент для резки пенопласта, в качестве которого может быть не только строительный нож, но еще и полотно по металлу. Мало кто знает, но резать пенопласт или пенополистирол можно также насадкой на строительный фен. Чем резать лист пенопласта, если его толщина больше длины полотна строительного ножа. Для этого можно взять специальную насадку на фен, и произвести рез по отметке
Теперь пенопласт, в котором вырезан угол, можно приложить к стене, и убедиться, что процедура выполнена правильно и с максимальной точностью

Это пример применения малки, однако сфера строительства эксплуатацией малки не ограничивается. Применяется прибор также в мебелестроении, когда по заказу изготавливается столешница неправильной формы.

Часто такой инструмент надо использовать при проведении сварочных работ, например, когда нужно изготовить металлические столбики для арки или теплицы с одинаковым углом отклонения. Всегда, где есть необходимость вырезать угол соответствующего градуса, понадобится взять в руки угломер.

С этим простым и незамысловатым прибором всегда удобно работать. Причем его не надо покупать, ведь сделать его легко самостоятельно. Если же задались целью купить малку, то для этого не нужно ехать по строительным магазинам. Для этого есть интернет магазины, где можно выбрать подходящий инструмент хорошего качества и по низкой цене. Если еще не знаете, как пользоваться малкой, то пришло время научиться, тем более, что это легко и просто.

В итоге важно подчеркнуть такой фактор, как эффективность малки-угломера. Без такого инструмента сделать точный замер непрямого угла было бы очень сложно. Для этого потребовался бы транспортир, которым бы высчитывался угол, а после переносился на проецируемую плоскость или заготовку

В видеоматериале представлен подробный отчет об изготовлении малки своими руками

Для этого потребовался бы транспортир, которым бы высчитывался угол, а после переносился на проецируемую плоскость или заготовку. В видеоматериале представлен подробный отчет об изготовлении малки своими руками.

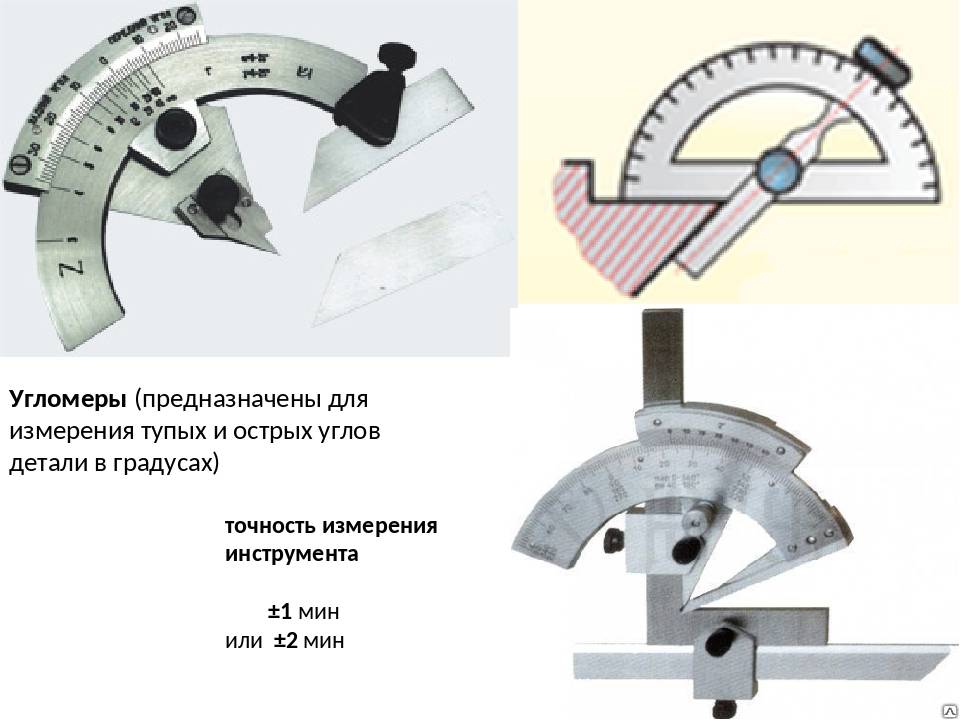

При выполнении строительных или столярных работ часто возникает потребность в измерении углов. Для таких целей был изобретен инструмент, который называется малка. В строительном деле это приспособление позволяет ускорить и облегчить выполнение работ, достигая в итоге отличных результатов. Как правильно пользоваться малкой, а также особенности измерения углов, узнаем подробнее.

Правила пользования

Стоит отметить, что пользоваться механическими устройствами немного сложнее, чем их электронными аналогами. Но азам работы с ними можно научиться за короткое время. Измерения посредством универсальных устройств проводятся методом выбора различных комбинаций положения их компонентов. К примеру, при измерении внешних углов алгоритм действий будет следующим:

Угольник прижимается к одной из сторон изделия.
К другой прикладывается шкала дугообразного основания.
Тщательно проверяются углы соприкосновения инструмента и изделия — зазоры должны отсутствовать.
Инструмент с помощью винта фиксируется на предмете измерений.
Смотрят, какое значение на шкале совпало с краем угольника.

Как работает маятниковый угломер

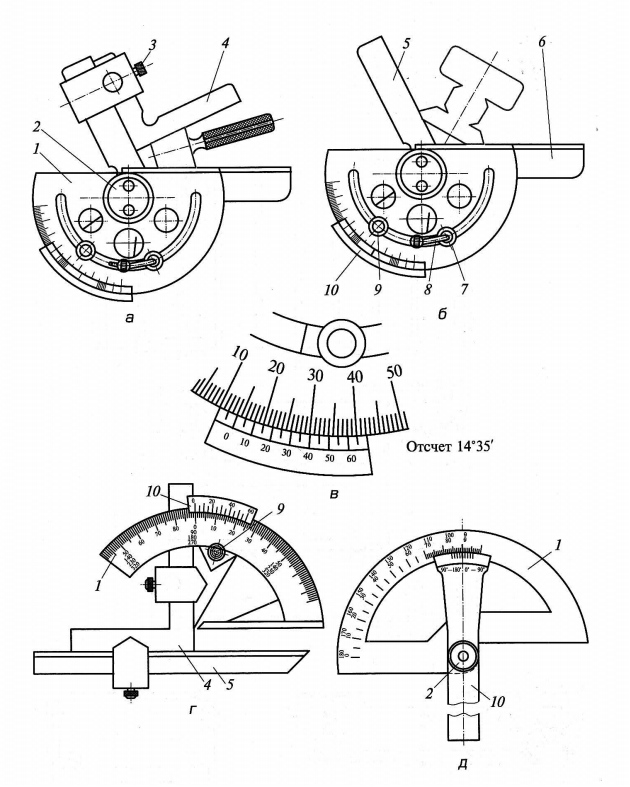

Как правильно измерять углы оптическим угломером

Оптический измеритель углов являет собой усовершенствованную модель, которая дополнена увеличительной лупой. Ее назначение для того, чтобы считывать полученные значения. Диапазон измерений составляет от 0 до 360 градусов, а на шкале представлены отметки, по которым отсчитываются градусы и доли минут. За счет большого количества рисок на шкале, прибор имеет оптическую линзу, благодаря которой можно с высокой точностью просчитать измеренное значение угла.

На приборе находятся регулировочные или настроечные винты, посредством которых происходит перемещение и фиксация опорной планки после установки измеренного значения. Одна шкала, которая определяет целое значение градусов, является неподвижной. Вторая шкала перемещается в зависимости от измеряемой поверхности. Целое значение градусов отсчитывается по отметке, совпадающей с нулевым значением на неподвижной шкале. Доли отсчитываются по дополнительным рискам на подвижной шкале.

https://youtube.com/watch?v=w5LPiNRpL6U%3F

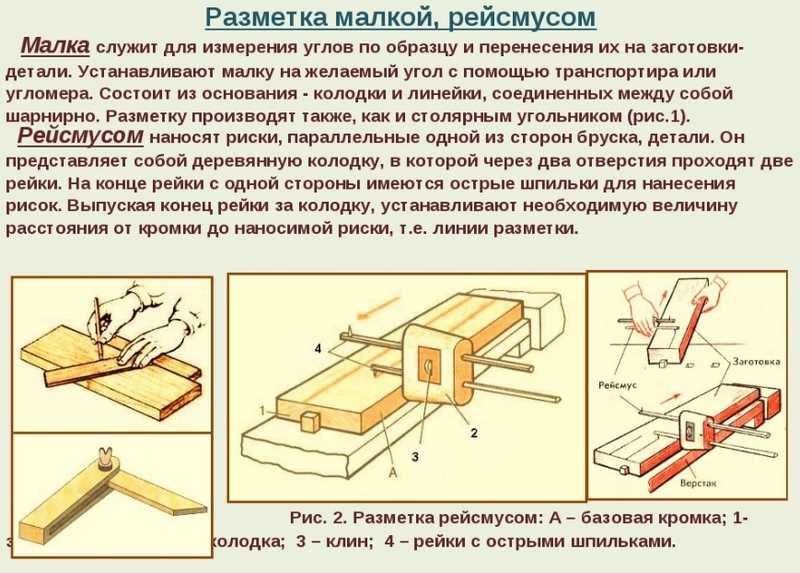

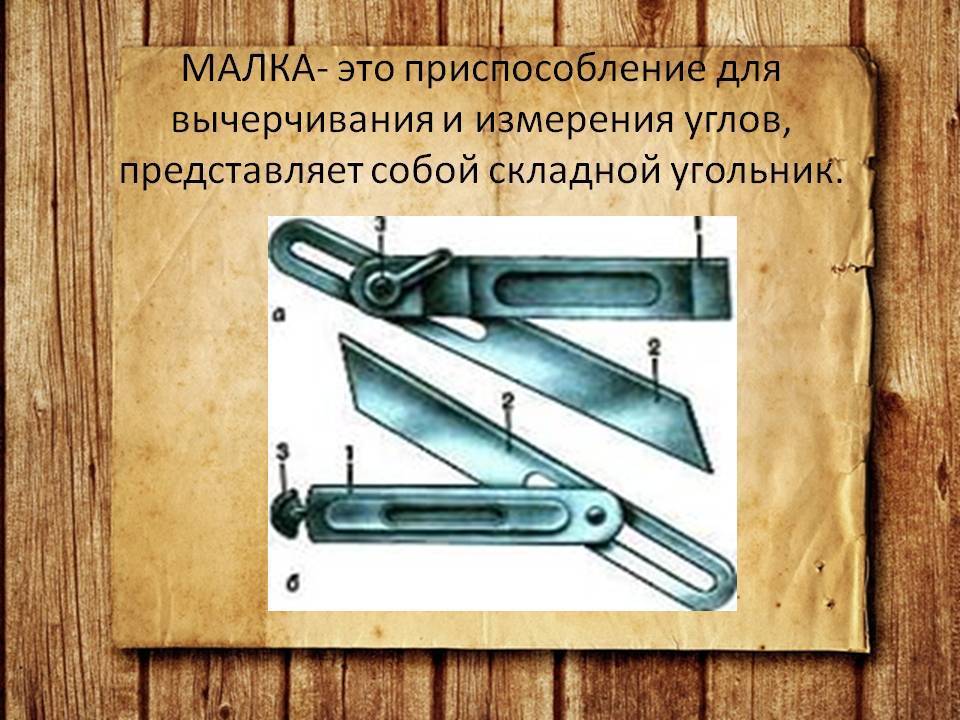

Конструкция и назначение малки

Обычная, самая простая малка состоит из двух элементов:

колодки – достаточно широкого бруска с прорезью;
пера – тонкой реечки, которая в собранном состоянии прячется в прорезь колодки.

Эти элементы соединяются между собой винтовой парой. Вот конструкция винтовой пары может быть абсолютно разной, но принципиальных отличий два: винт может быть выступающим, и тогда, чаще всего, вместо обычной гайки используется барашек для удобства фиксации взаимного положения колодки и пера, а может быть утопленным.

Последний вариант более удобен для установки малки в нужном месте, но менее практичен для фиксации заданных углов и, как правило, более сложен в техническом плане.

Иногда, но редко, на пере, еще реже – на колодке наносятся размерные риски. Но малка – не измерительный инструмент, а разметочный. Ее задача: зафиксировать размер и перенести на заготовку, либо – заготовки, при тиражировании одинаковых изделий.
Хотя, стремление многих производителей к всеобщей унификации, привело к созданию цифровых малок, снабженных жидкокристаллическими дисплеями. С памятью, обнулением результата в заданном положении и прочими атрибутами современных цифровых инструментов, но от малки у таких устройств остался разве что общий конструктив, а функционально – это, скорее, угломеры.

Цифровая малка

Что только не пытаются вмонтировать в малку – да хоть пузырек уровня, вообще слабо сочетающийся с перечнем основных работ, выполняемых при помощи малки.

Механические усовершенствования малки также пытаются догнать цифровые изощрения, якобы расширяя функционал инструмента.

На наш взгляд, из всего этого обилия технических решений, более ли менее полезным является устройство паза в пере, позволяющего варьировать его длину, что в редких случаях, но все же, может быть полезным. А подтвердим мы свои, для многих неоднозначные, умозаключения примерами работ, где малка действительно незаменима.

Описание как правильно пользоваться малкой

Малка применяется не только для дверных и оконных откосов, но еще с ее помощью можно также выполнить правильное оштукатуривание поверхности. Чтобы добиться симметричности углов и правильного «угла рассвета», потребуется воспользоваться малкой, в противном случае, малейшие размерности будут бросаться в глаза.

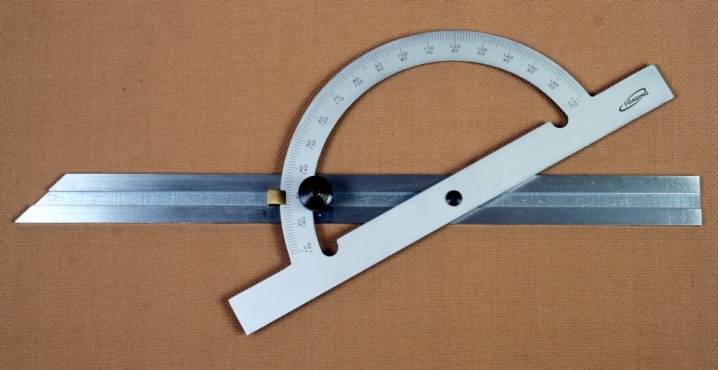

Малка с транспортиром (угломеро
м
)

Важно обратить внимание!
«Угол рассвета» — это расстояние от наружной до внутренней стороны скоса

Как нужно правильно пользоваться таким измерительным инструментом, как малка, узнаем на примере выравнивания откосов.

Первоначально нужно подготовить стены. Выполняется оштукатуривание стен, а также устраняются малейшие неровности. При наличии монтажной пены, ее следует обрезать заподлицо. Перед нанесением штукатурки, стены следует обработать грунтовкой
Выбирается «угол рассвета». Для его выбора потребуется воспользоваться малкой. Колодка инструмента прикладывается к оконной раме, а перо прикладывается к стене. Выполняются замеры в верхней и нижней части окна, после чего делаются отметки. Со стороны стены фиксируется полученный результат, после чего выполняются замеры всех остальных углов
Выравнивание откосов. Для выравнивания углов необходимо на стену установить рейку или же установить маяки. Рейки фиксируются при помощи саморезов или гвоздей. Под заданным углом осуществляется нанесение слоя штукатурки
Нанесение штукатурки. Штукатурку следует наносить послойно и под углом. При помощи правила или уровня требуется выполнять удаление избыточного количества слоя штукатурки
Чистовая отделка. На заключительной стадии потребуется выполнить чистовую обработку откосов. Слой штукатурки не должен быть более 5 мм, в противном случае она «поплывет». Лучше делать все поэтапно, давая каждому слою раствора засыхать на протяжении суток. Если слой будет более 5 мм, то работу придется переделывать. Чистовая отделка предусматривает выполнение ошкуривания

Угломер из транспортира

Это один из популярных методов инструмента своими руками, который можно найти в сети. Сделать его сможет даже ребенок. А материалов потребуется минимум.

Необходимые материалы

Для изготовления потребуются следующие материалы:

Канцелярский транспортир (в форме полукруга, желательно из прозрачного пластика);
Лазерная указка;
Прочная нить (можно заменить толстой рыболовной леской);
Рыболовное грузило с ушком (можно использовать гайку);
Суперклей и пищевая сода;
Спички или зажигалка, игла.

Себестоимость такого угломера составляет буквально 50 рублей. И это – с учетом стоимости лазерной указки и батареек, необходимых для работы.

Важно! Спички и игла необходимы для проделывания небольшого отверстия в транспортире. Более аккуратно это выполнить получится с помощью шлифовальной машины типа Dremel и тонкого сверла

Инструкция по изготовлению

Итак, изготавливается угломер по следующей схеме:

Ровно по центру в нижней части транспортира делается небольшое отверстие. Точка получится на линии, проведенной перпендикулярно к основанию с отметки в 90°. Отверстие можно либо высверлить, либо сделать с помощью раскаленной иглы. Последнее нужно только для пластиковых устройств – именно такой желательно и использовать.
К нити подвязывается рыболовное грузило. Она будет как маятник. Рекомендуемый вес грузика – от 5 грамм и более.
Нить продевается через отверстие в транспортире. На продетом конце делается узел, чтобы получившееся утолщение позволяло нитке не выскальзывать из отверстия. Зафиксировать маятник можно с помощью суперклея, но ждать, пока он застынет не обязательно – достаточно добавить щепотку пищевой соды и такая смесь мгновенно затвердеет.
К нижней грани транспортира крепится лазерная указка. Зафиксировать её также можно с помощью суперклея и пищевой соды. Если на корпусе указки имеются какие-либо неровности – их лучше убрать или вовсе затереть напильником.

Если есть возможность – следует провести проверку точности угломера с помощью строительного уровня (нужен тот, в котором имеется ватерпас).

Использование

Если все выполнить строго по инструкции, то такой самодельный угломер будет иметь максимальную погрешность всего в 1-2 градуса, не более. Для измерения угла потребуется:

Встать на ровную поверхность;
Поднять конструкцию до уровня груди, включить лазерную указку;
Навести точку лазера на плоскость, от которой и отсчитывается угол (желательно чтобы это была ровная плоскость, расположенная перпендикулярно земле);
Зафиксировать положение угломера и нити;
Посмотреть отметку на транспортире, на которую указывает нить маятника.

Учтите, что от указанной отметки на угломере потребуется отнять 90°. Естественно, такая самоделка не заменит полноценный строительный уровень, но в критических случаях её будет достаточно для проведения измерений.

Как сделать малку самостоятельно

Малка представляет собой настолько простой инструмент, что его можно изготовить из подручных материалов своими руками. Для изготовления малки в домашних условиях из материалов понадобятся следующие детали:

Брусок из качественной древесины. Брусок можно разделить на две части или же сделать в нем паз размером в 2 мм до середины отрезка древесины. Кстати, размер древесины может быть различным, но лучше сделать его до 30 см. Первая часть инструмента – это неподвижная колодка
В качестве подвижной части лучше взять старую линейку, в которой следует проделать паз. Длина этого паза должна быть равна половине размера самой линейки. Вместо линейки можно использовать тонкую досточку до 2-3 мм
Для соединения этих двух частей понадобится воспользоваться болтиком и «барашком». Предварительно просверливается отверстие в колодке

Важно обратить внимание! Для соединения подвижной и неподвижной части инструмента необходимо использовать болт с ограничителем от проворачивания. Все достаточно легко и просто, а внешний вид и качество конечного инструмента больше зависит от мастерства человека. Полученная самодельная малка будет незаменимым помощником в домашнем обиходе

Полученная самодельная малка будет незаменимым помощником в домашнем обиходе

Полученная самодельная малка будет незаменимым помощником в домашнем обиходе.

Все достаточно легко и просто, а внешний вид и качество конечного инструмента больше зависит от мастерства человека. Полученная самодельная малка будет незаменимым помощником в домашнем обиходе.

Какой прибор лучше выбрать?

Чтобы выбрать качественное устройство, следует оценивать следующие параметры:

диапазон измерений;
удобство предоставления информации;
эргономичность инструмента, его габариты и вес;
наличие внутренней памяти для хранения показаний;
точность измерения, выставления необходимого угла.

При выборе конкретной модели следует учитывать специфику и особенности измерений. Например, для столярной мастерской или бытовых нужд подойдет обычный угломер или инструмент с электронным датчиком. Оптимальная длина направляющий – 25-40 см. Все профессиональные измерения следует проводить только с помощью специализированной техники с погрешностью не более 0,1 о .

Делаем малку своими руками

И здесь, в первую очередь, следует серьезно подойти к выбору древесины. Она должна быть сухой и лишенной сучков, независимо от породы. А породу лучше взять достаточно твердую: дуб, ясень т.п. Такой инструмент прослужит значительно дольше, а разметка, производимая с его помощью – точнее.

Самостоятельное изготовление малки

Мы намеренно взяли видео с примером изготовления малки из простейших, практически бросовых материалов и подручных средств, чтобы вы увидели, насколько этот процесс незамысловат. А вот какие дополнительные функции из предлагаемых и самодельщиком из видео, и промышленно выпускаемых экземпляров придать вашей малке – решайте сами, наше мнение вам известно.

Смотрим видео, как сделать угломер своими руками

Существуют такие моменты, когда нужно измерить угол какой либо поверхности. На помощь может прийти множество приборов, таких как, например, транспортир, монтажный (или строительный) уровень, угольник и т.д. Но, иногда бывает, что под рукой не оказывается нужных приборов, а нужно точно измерить угол той или иной поверхности. Проанализировав эту проблему, я пришёл к выводу, что можно сделать своими руками в домашних условиях и из домашних приспособлений самодельный прибор, который поможет вам измерить угол любой поверхности, причём, с точностью до 0,5 градуса.

Для угломера нам понадобится следующее:— ненужная рамка для фотографий;— небольшой кусочек картона (по размеру идентичный с размером рамки);— обыкновенный школьный транспортир;— нитка, шайба, двусторонний скотч.

Итак, сначала приготовим транспортир. Для этого привязываем к нему ниточку, на конце которой аккуратно привязываем шайбочку так, как это показано на фотографии

Теперь по краям транспортира наклеиваем двусторонний скотч (это очень важно, так как ниточка должна свободно перемещаться)

Теперь прикладываем транспортир так, чтобы ось самого транспортира совпадала с осью рамки для фотографий. Делаем так, как показано на фотографии ниже:

Далее убираем рамку и аккуратно приклеиваем скотчем транспортир к картону.

У нас получается вот такая вот конструкция:

Теперь устанавливаем назад (в рамку) стекло (соблюдайте технику безопасности, чтобы избежать ранений).

Далее нужно аккуратно установить заготовку (транспортир с шайбочкой, прикреплённый двусторонним скотчем на картонку) в рамку так, как это показано на фотографии.

Далее нужно всё тщательно проверить, что мы и делаем. Как видим, ниточка с шайбочкой перемещается свободно и прибор работает.

Теперь нужно с помощью кнопок закрепить картонку и рамку.

Ну вот собственно и всё! Прибор для измерения углов (а точнее наклона поверхности) готов. Теперь я покажу как этим угломеров правильно пользоваться. Допустим, мы имеем какую-нибудь наклонную плоскость и нам нужно измерить угол наклона этой поверхности. Мы берём наш прибор и ставим его на поверхность, угол которой нужно измерить.

Смотрим на транспортир: ниточка под утяжелением шайбочки и благодаря наклону измеряемой нами поверхности отклоняется на некий градус. Далее по правилам арифметики от показателя градусов ниточкой нужно вычесть 90 градусов и мы получим точный наклон измеряемой нами поверхности в градусах.

Основные задачи этого инструмента

Основным предназначением малки является измерение имеющегося угла с последующим его переносом на заготовку или более точный измерительный прибор. Пользуются огромной популярностью малки при установке подоконников. При помощи этого инструмента замеряется угол откоса, после чего он переносится непосредственно на заготовку, что позволяет максимально точно вырезать необходимый размер.

Переставная малка применяется также с целью определения «угла рассвета» во время монтажа оконных откосов. Первоначально прибор применялся в столярных мастерских, но со временем он получил широкую популярность в строительстве. Для чего нужен рассматриваемый инструмент, знает далеко не каждый строитель, а некоторые и вовсе слышат о таком впервые. Это и неудивительно, так как данный инструмент применяется исключительно тогда, когда необходимо измерить градусы непрямого угла. Малка позволяет осуществлять измерение углов от 0 до 180 градусов. Представляет собой этот инструмент обычный слесарный угольник, который имеет прямой угол. Для измерения углов при помощи рассматриваемого инструмента, на устройстве имеется подвижная часть, которой и определяется необходимый размер.

Малки также называют еще угломерами, которые на сегодня бывают различных видов, форм и размеров. Популярностью пользуются угломеры размером 300 мм, что позволяет осуществлять измерение различной длины углов. Угломеры изготавливаются также из дерева, пластика или металла. Измерять углы можно при помощи транспортира, но это очень неудобно, и занимает много времени. В последнее время появился электронный угломер, который позволяет измерять точность угла до 1 мм.

Малка угломер своими руками

Иногда возникает потребность воспользоваться угломером, но его не оказывается под рукой. Его можно и даже нужно приобрести, но если выполняется разовая работа, то рассматриваемый инструмент вполне реально изготовить самостоятельно. Для изготовления потребуются такие материалы:

На листе фанеры или пластика делаются отметки в 20-40 мм. Если используется линейка, то на ней разметка уже имеется. После этого потребуется соединить подготовленные материалы, получив в итоге самодельный угломер. Ниже на видео представлено изготовление малки своими руками простейшим способом.

Как пользоваться малкой: пошаговая схема

О том что в работе можно использовать малку, знают далеко не многие мастера. В данном контексте имеется не просто перенос непрямого угла на заготовку, а непосредственный расчет сопряжения двух соединяемых элементов. Рассмотрим особенности применения рассматриваемого инструмента на примере оконных откосов.

При помощи малки можно выполнить правильное оштукатуривание на основании стандартов. Пошаговая схема правильного пользования инструмента выглядит следующим образом:

Какие есть достоинства и недостатки у прибора

Родственником гидроуровня является пузырьковый уровень, который предназначен для того, чтобы выявлять отклонения в любой плоскости. Гидроуровень еще называют трубным уровнем, отличающийся простотой применения, и самое главное — он позволяет с достаточной точностью выровнять располагаемые предметы на двух параллельно и перпендикулярно расположенных поверхностях.

Перед тем, как выяснить принцип работы прибора, а также особенности его применения, разберемся с достоинствами и недостатками. К недостаткам измерителя относятся такие факторы:

Трудно пользоваться одному человеку — одно из основных больших минусов инструмента, которое решается путем использования скотча или крепежных материалов
Трудности с заправкой длинного шланга водой
После использования прибора, воду необходимо сливать, и снова заливать при повторном применении
Измеритель нельзя эксплуатировать вблизи отопительных приборов, которые могут повлиять на целостность соединительного шланга
Инструмент предназначен исключительно для измерения горизонтальной плоскости

Большое количество минусов вовсе не означает, что этот измерительный инструмент непригоден к использованию. Перед тем, как сделать выводы, рассмотрим его преимущества:

Работы можно проводить в самых труднодоступных местах
Цена прибора настолько низкая, что покупка инструмента не вызывает трудностей
Инструмент при отсутствии возможности покупки, можно изготовить из подручных средств
Высокая точность получаемых результатов
Возможность его применения не только для выравнивания потолка, стяжки, столбов и т.п., но и для контроля выполненных работ

Из этого следует, что прибор подходит к применению всем, кто не имеет возможности приобрести лазерный уровень. Если работы по заливке фундамента или установке столбов выполняются в одноразовом количестве, то попросту не имеет смысла осуществлять покупку дорогостоящего лазерного оборудования.
