Как подключить бойлер к двухконтурному газовому котлу: нужен ли схема подключения для напольного энергонезависимого, настенного

Подключение бойлера косвенного нагрева к одноконтурному котлу — схема

Необходимо по схеме найти в котле клеммы для датчика бойлера и соединить концы провода в них.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.

Подключение бойлера к котлу с применением трёхходового клапана Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов. Как правильно подключить бойлер косвенного нагрева к системе отопления? Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.

Конструкция бойлера косвенного нагрева

Косвенного нагрева Эти водонагреватели тепловую энергию самостоятельно не производят. Если необходимо создать схему подключения для твердотопливного котла, работающего на дровах, рекомендуем выбрать вариант, нарисованный на картинке ниже. Некоторые производители намеренно выпускают оборудование со стандартными габаритами разъемов и фитингов.

В данной схеме нет трехходового крана, подключается контур через обычные тройники. С этой деталью агрегат служит значительно дольше. Работа на очень высоких температурах может привести к преждевременному повреждению внутренней поверхности бака. Виды двухконтурных газовых котлов со встроенным бойлером нужны ли они Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Циркуляционный насос здесь общий, он гоняет теплоноситель по отопительному контуру и по водонагревателю.

Как подключить бойлер (водонагреватель) косвенного нагрева

Схема подключения водонагревателя косвенного нагрева в гравитационную систему При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. В них есть змеевик и встроенный ТЭН.

Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме 2: Вариант с двумя циркуляционными насосами Если бойлер применяют редко например, сезонно или по выходным или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Работает отопительная система квартиры или дома, и как бы вскользь словно побочным эффектом нагревается вода в бойлере. Подключённый бойлер к отопительному оборудованию и электрическим тэнам Такой способ возможен только при наличии отдельного котлового оборудования, которое способно работать от природных отопительных источников в виде сжиженного газа, угля или дров круглый год. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов.
Уфа. Схема подключения бойлера косвенного нагрева.

Примеры востребованных схем подключения одноконтурного газового котла с бойлером косвенного нагрева

Это возможно благодаря использованию отдельного зацикленного контура со своим циркуляционным насосом. Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель на систему отопления.

Также очень важно свести теплопотери к минимуму, для этого водонагревательный аппарат защищают специальным материалом минеральной ватой, полиуретановой пеной и т. При этом поток теплоносителя направляется в отопительную магистраль. При этом поток теплоносителя направляется в отопительную магистраль

При этом поток теплоносителя направляется в отопительную магистраль.

Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды. Только бесперебойная подача газа или электроэнергии и исправно работающие первичные источники тепла могут гарантировать нормальную работу бойлера ГВС. Поэтому рассмотрим, отдельные особые виды электрических бойлеров, и то, как они работают, уделим каждому небольшой абзац. Подключение рециркуляционного кольца к специальному выходу косвенника Второй недостаток — рециркуляция стимулирует перемешивание слоев воды.

Общие принципы работы бойлера косвенного нагрева

Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией. Устанавливаются с газовым оборудованием мощностью от 25 кВт, для работы автоматики необходимо подключение к сети. Но это уже тема для книги, а не статьи.

К недостаткам относится высокая стоимость оборудования, не избежать и дополнительных затрат, если необходимо переоборудовать уже имеющуюся систему. Это положительный момент.

Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме 2: Вариант с двумя циркуляционными насосами Если бойлер применяют редко например, сезонно или по выходным или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Пример установки бойлера в санузле Если выбрана накопительная модель нагревателя, убедитесь, что стена сможет выдержать его вес с водой.

На передней панели есть температурный датчик и термореле. А его главный недостаток — он занимает много места. Внутри располагается змеевик теплообменника. Такой подход позволяет обеспечить жилье горячей водой, даже в период, когда не работают котельные или теплоэлектроцентрали. Одноконтурный котел и бойлер косвенного нагрева, как подключить?

Подключение гидроаккумулятора

Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.

При подключении холодной воды нужно следовать именно вышеуказанной последовательности:

• шаровый кран;
• предохранительный обратный клапан;
• расширительный бак;
• подключение к бойлеру.

Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.

Пример предохранительного клапана для бойлера

Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая – до +70 градусов.

Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.

Рекомендуется подобрать гидроаккумуляторы немножко с запасом:

• на 150 литров – 18 литровый бак;
• на 200 литров – 25 литровый бак.

Какие бойлеры существуют?

Необходимо научиться различать два вида бойлеров:

1. Послойного нагрева.
2. С теплообменником.
3. Встроенный.

В первом случае вода проходит через котел и поступает в верхнюю часть бойлера уже нагретой. Теплообменник в схеме отсутствует, что положительно влияет на цену и компактность устройства. К тому же, такой способ работы обеспечивает наибольший объем нагретой воды при непрерывном потреблении.

Бойлер с теплообменником – стандартный, но от того не менее надежный вариант. За счет высокой мощности котла вода в емкости равномерно прогревается до необходимой температуры за пять – десять минут. Теплообменник расположен в нижней части бака, а объем агрегата выше, чем у бойлера послойного нагрева.

Не так давно в продаже стали появляться газовые котлы со встроенным бойлером, которые изначально подразумевают подключение к системе горячего водоснабжения. Такая организация – простой и эффективный выход для домов с низким показателем потребления горячей воды.

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

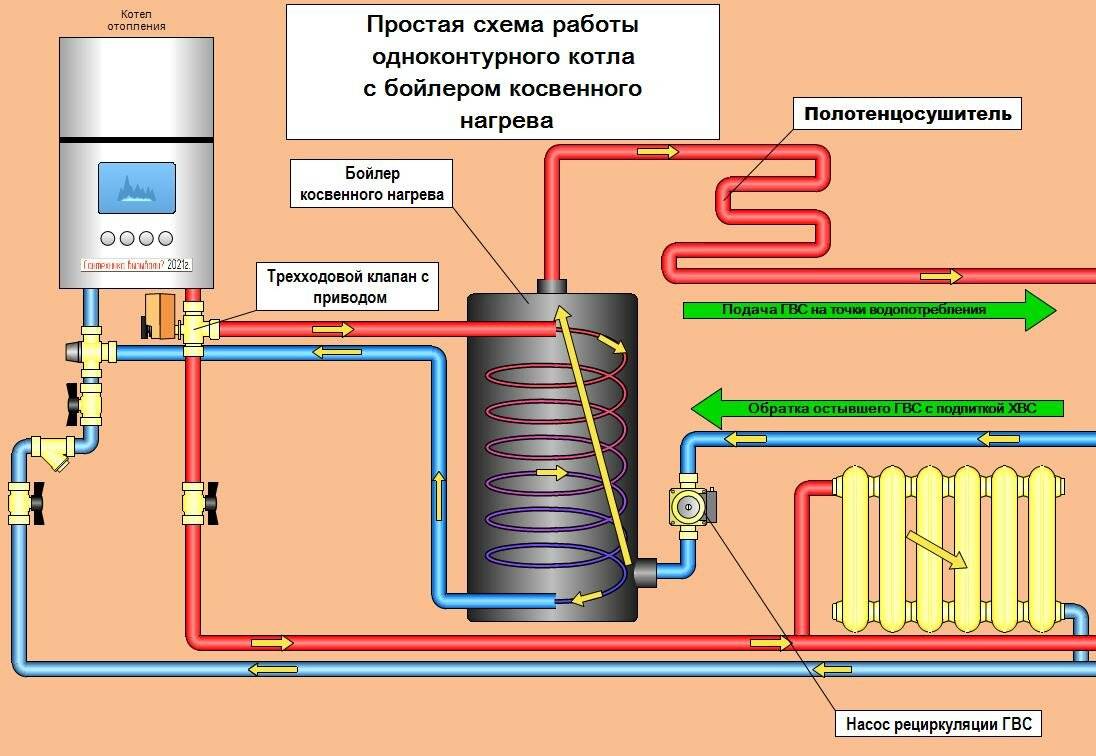

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

• Сначала подключается водопровод и разводка воды по помещениям.
• Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
• Настраивается и проверяется программное управление котлом.

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

1. привод трехходового клапана
2. кабель с коннектором
3. несколько медных трубок с фитингами для подключения слива.

Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

• Отключить питание котла двухполюсным автоматом.
• Отключить котел от отопления и горячего водоснабжения.
• При помощи сливной заглушки слить воду из контура котла.
• Снять заглушки на насосной группе.
• Вставить в гидравлическую группу уплотнительную прокладку.
• Герметично смонтировать трубку подачи на бойлере.
• Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
• Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
• Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
• Поставить привод трехходового клапана.
• Подключить привод трехходового клапана в котле при помощи коннектора.
• Проверить правильность монтажа комплекта и герметичность всех соединений.
• Открыть крышку панели управления отопительного котла.
• Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
• Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
• Подключить питание привода трехходового клапана.
• Зафиксировать все кабеля и точки подключения.

Подключение электрической части бойлера

• Открыть крышку панели управления отопительного котла.
• Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
• Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
• Подключить питание привода трехходового клапана.
• Зафиксировать все кабеля и точки подключения.

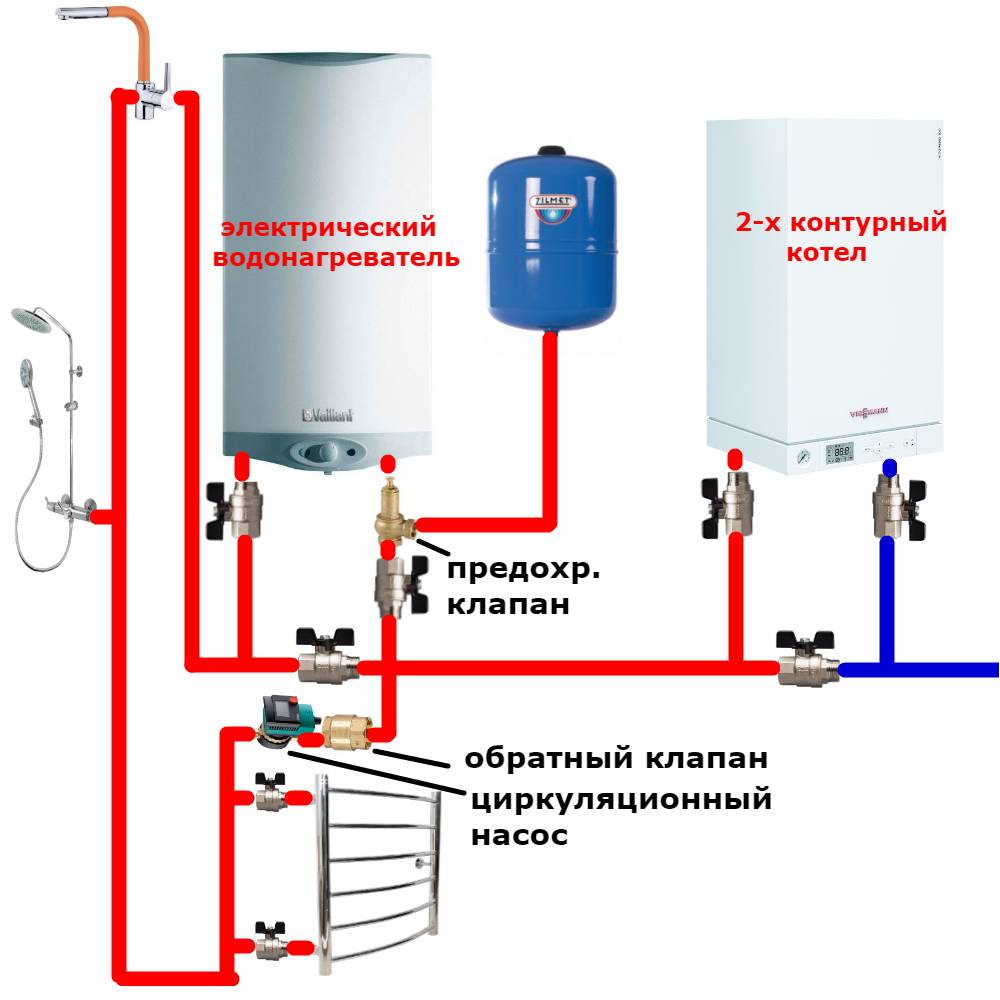

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

Особенности подключения котла

Прежде чем начинать монтаж котла, стоит рассмотреть все его особенности работы, чтобы вы могли решить, стоит ли игра свеч. Имеются некоторые нюансы, а также необходимо совершить правильно обвязку, но об этом ниже. Среди того, что вам стоит учитывать:

• Чтобы установить газовое оборудование, вам придётся провести хорошую вентиляцию в помещение, где планируете это делать. Иначе продукты сгорания быстро засорят дымоход, что может закончиться не лучшим образом.
• Настенные модели необходимо прослаивать огнестойкими материалами, ведь котёл также нагревается, и может запросто пропалить обычную деревянную стенку.
• Пространство вокруг отопления, как уже указывалось выше, следует освободить, дабы облегчить его обслуживание и повысить безопасность установки в целом.
• В котельную стоит поставить счётчики загазованности, они помогут вам отслеживать работу вентиляции и, в случае чего, быстро отключить автономное отопление.

Используемые материалы

Раньше в основном устанавливали стальные трубы. Они быстро выходили из строя за счет коррозии. Также их внутренний диаметр в процессе эксплуатации со временем уменьшался за счет солевых наростов. Это снижало эффективность работы системы отопления и электрического котла.

Обвязка из полипропиленовых труб

Обвязка полипропиленовыми трубами

На смену стали пришел пластик в лице полипропилена, у которого срок службы не только составляет 50 лет, но и цена в разы дешевле. Проводить обвязку такими трубами легко. А значит, снижаются цены на монтажные работы.

Положительные характеристики полипропиленовых труб:

• внутренний диаметр никогда не изменяется;
• внутренняя поверхность всегда гладкая, что не снижает скорость потока воды;
• быстрота монтажа;
• выдерживают давление до 25 бар и температуру до +95 ℃;
• высокое качество соединения труб между собой и с другими элементами отопительной системы.

Недостаток один – линейная деформация при повышении температуры теплоносителя.

Соединение труб производится двумя способами: с помощью специальных фитингов или пайкой. Второй вариант надежнее в плане не образования протечек в местах стыковки.

Обвязка медными трубами

Отличный вариант, но дорогой по всем позициям:

• цена медных труб выше, даже чем стальных;
• стоимость услуг сварщика и монтажника обойдется дороже, ведь для стыковки необходимо знание технологии, наличие сварочного аппарата и расходных материалов, большой опыт проведения работ этого типа.

К плюсам использования в обвязке медных труб можно отнести:

• долгосрочную их эксплуатацию, не уступающую полипропиленовым. Медь не вступает в коррозийную реакцию с горячей водой;
• высокую теплоотдачу. Медные изделия будут сами хорошо отдавать в помещение тепло, тем самым выступая в роли дополнительных элементов обогрева дома.

Обвязка электрического котла медными трубами

Регулярное обслуживание — залог долговечности горячего водоснабжения

Установленный бойлер требует периодического обслуживания. Выполняя эти несложные действия, вы обеспечите себе много лет надёжного и бесперебойного водоснабжения:

• Не перегревайте водонагреватель. Работа на очень высоких температурах может привести к преждевременному повреждению внутренней поверхности бака.
• Контролируйте давление. Осматривайте предохранительные клапаны раз в месяц, а также убедитесь, что давление в системе водоснабжения не ниже и не выше рекомендуемых в инструкции значений.
• Регулярно заменяйте магниевый анод. Это устройство «притягивает» к себе ионы металлов, растворённые в воде. Если анод разрушен, то агрессивная среда может привести к коррозии стенок бойлера и выходу его из строя. В зависимости от рекомендаций производителя, магниевый анод меняется каждые полгода, или раз в 2–10 лет.

Как запустить котел после установки

Первый запуск производится поэтапно:

• Систему медленно заполняют водой. Это необходимо, чтобы успевал выйти весь воздух. Заполняют, пока давление не составит 1-1,5 Бар.
• Проверяют состояние всех соединений, ищут возможные протечки.
• После этого производится подача газа и пробный запуск котла. Эти действия производят техники из сервисного центра. Они определяют, какие коррективы надо внести в заводские настройки, определяют верхнюю и нижнюю границы температурных режимов, выполняют прочие необходимые действия. Самостоятельный запуск котла не рекомендуется даже опытным людям, а для ночка эта процедура категорически запрещена.

Виды косвенных бойлеров

Все бойлеры косвенного нагрева воды разделяются на две больших категории:

• со встроенным управлением. Такой тип является, по сути, автономным оборудованием. Он обладает всеми необходимыми регуляторами и датчиками, которые заведуют подачей и отключением воды, а также настройкой температуры. Подключение такого бойлера осуществляется максимально просто: достаточно подсоединить входной и обратный патрубок, и можно включать,
• без встроенного управления. Здесь все несколько сложнее. При монтаже такого устройства необходимо отдельно устанавливать температурный датчик так, чтобы он был связан с отопительным котлом. После этого производится обвязка котла по одной из допустимых схем.

Строго говоря, все схемы подключения косвенного оборудования основаны на одном принципе. Холодная жидкость поступает в бак снизу, а горячая идет в водопровод, проходя при этом через змеевик и отдавая тепловую энергию. Такой подход позволяет максимально увеличить количество нагревшейся воды.

Советы по установке

Подключение водонагревателя к двухконтурному термоблоку будет происходить в несколько этапов.

Первоначально необходимо установить бойлер, затем соединить все приборы в единую систему и подключить двхконтурный котёл.

https://youtube.com/watch?v=-lSTDhOu3xU

Бойлер и котёл обязательно устанавливать рядом, чтобы их можно было связать автоматическим устройством. К такому подключению потребуется и циркуляционный насос.

В случае если подключаете бойлер, то котёл должен быть газовым или твердотопливным, но не электрическим, иначе бойлер будет забирать на себя большое количество электрической энергии, больше половины. В этом случае возникнут проблемы с теплом.

Удачи в решении проблем!

Установка напольной модели

Поскольку установка производится на пол, необходимо обеспечить ему достаточную прочность и жесткость. Необходима цементная стяжка или железобетонная плита, на деревянные полы устанавливать напольные агрегаты не следует.

Прямого запрета на этот способ монтажа нет, но надо помнить, что древесина склонна к короблению, рассыханию, образованию трещин. Со временем устойчивость котла может оказаться нарушенной, что повлечет за собой весьма нежелательные последствия.

По возможности, под напольный котел следует подвести собственный фундамент. Это делается для мощных и массивных моделей, но надо позаботиться о гибких переходниках, поскольку положение собственного основания относительно общего фундамента может измениться, на трубы будет создана значительная нагрузка.

От этого могут появиться протечки или разрушение присоединительных элементов.

Порядок действий:

1. Распаковать котел, проверить наличие необходимой документации. Удостовериться в полноте комплектации устройства.
2. Установить котел на подготовленное негорючее основание. Тщательно выровнять его по горизонтали. Для этого надо использовать все возможности — при строительстве подиума обеспечить максимально ровную горизонталь опорной плоскости, использовать регулируемые по высоте опоры котла. В крайнем случае, под ножки можно подложить плитки из негорючего материала.
3. Подключить дымоход.
4. Присоединить прямой и обратный трубопровод отопительной системы. На стороне обратки (поток, поступающий из системы в котел) необходимо установить фильтр от частиц металла, накипи и прочих мелких элементов. Это поможет сохранить теплообменники котла и увеличит срок его службы.
5. Присоединение трубопроводов горячей и холодной воды ничем не отличается от подключения отопительной системы. На патрубок подачи холодной воды также надо установить фильтр. Некоторые специалисты рекомендуют установить краны отсечки, это поможет оперативно перекрыть воду, находящуюся под давлением.
6. Подключить газовую трубу через специальный отсекающий кран. Это обязательно, всегда должен иметься запорный узел, позволяющий быстро прекратить подачу топлива. Присоединение газовой трубы самостоятельно можно произвести только к котлу. Подключение к магистрали имеет право выполнять только специалист газовой службы, имеющий допуск и все необходимые документы. Он же проверит качество соединений с помощью мыльного раствора.
7. Подключение электропитания следует выполнять при помощи специальной розетки с заземляющим электродом. Настоятельно рекомендуется использовать стабилизатор напряжения, чтобы не тратиться на дорогостоящий ремонт электроники котла.

Последним действием станет еще одна тщательная проверка правильности подключения, прочности и надежности присоединения трубопроводов.

После нее можно приступать к настройке и первому запуску.

Обвязка бойлера: схема монтажа

На практике обвязка бойлера с системой косвенного нагрева имеет массу нюансов ввиду наличия контура рециркуляции. Обеспечить эффективность работы системы позволяет использование одной из трёх специальных схем подключения оборудования к системам водоснабжения и отопления.

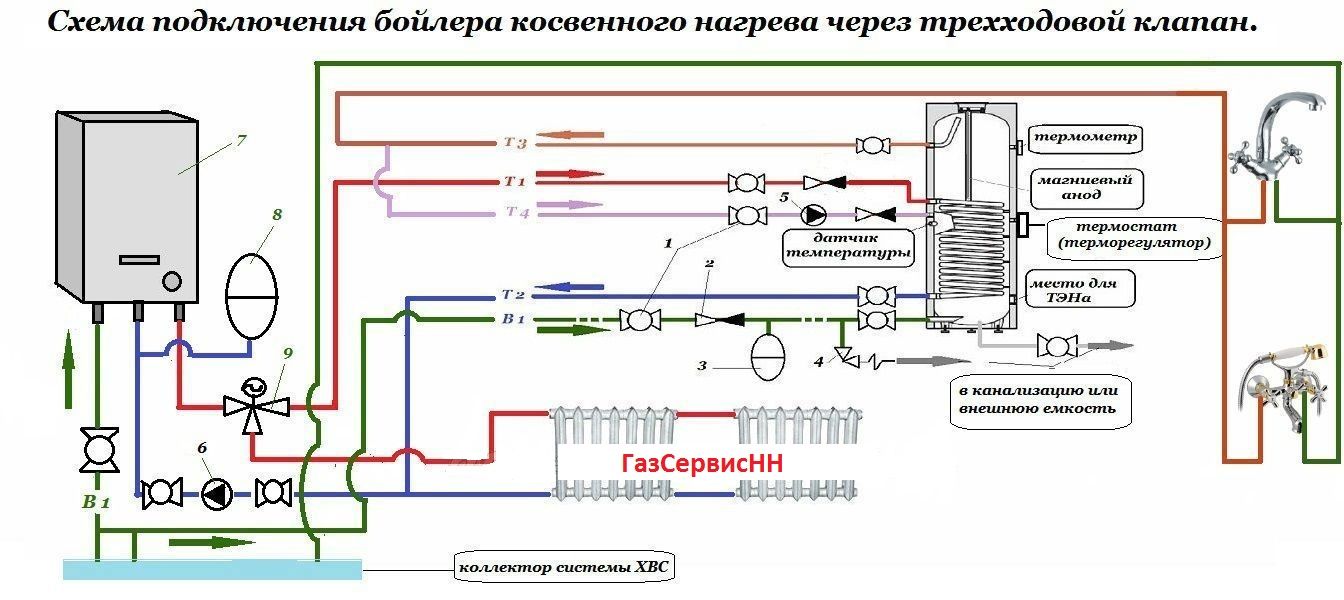

Схема с трёхходовым клапаном

К основному трубопроводу отопительной системы подключается отдельный контур, который и обслуживает установленный в бойлере нагревательный элемент. При этом в месте подключения контура к горячему трубопроводу отопления устанавливается управляемый автоматикой трёхходовый клапан, работа которого определяется поступающими с температурных датчиков бойлера сигналами. Функционирование «обратки» обеспечивается за счёт обычной врезки в трубу подачи холодной воды.

Таким образом, при снижении температуры воды в бойлере в контур отопления перекрывается подача теплоносителя и включается контур нагревающего воду змеевика. Как только вода в баке нагревается до нужного значения, водонагревающий змеевик отключается и начинается нагрев контура отопления. Таким образом, прибор по необходимости работает или на обогрев помещения или на нагрев воды.

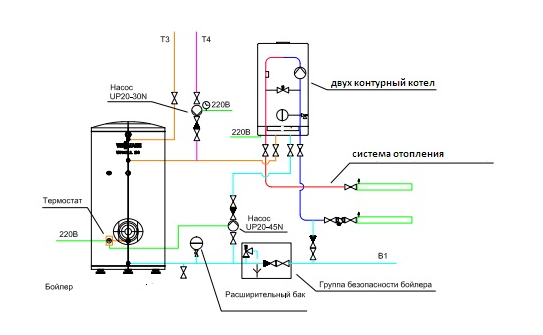

Схема с использованием двух насосов

При таком способе обвязки в систему рециркуляции включаются сразу 2 насоса и обратный клапан. Система косвенного нагрева функционирует за счёт подключения к врезанному с использованием тройников в отопительную систему отдельному контуру.

Управление работой бойлера осуществляется за счёт поочерёдного включения насосов, один из которых отвечает за отопление, а второй – за нагрев воды. Клапан обратного давления временно отсекает «ненужный» поток, а регулирование очерёдности включения насосов определяется датчиком температуры в баке бойлера. При этом на нагрев горячей воды прибор работает не дольше часа, а отопительная система за этот срок остыть просто не может. Использование системы с двумя насосами возможно, в частности, при организации подачи горячей воды в квартирах, расположенных в многоэтажных домах.

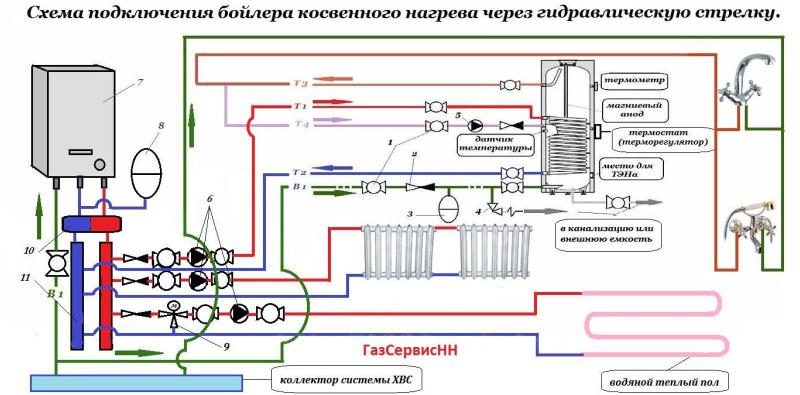

Схема с использованием гидравлической стрелки

Такая схема обвязки применима, если речь идёт о врезке в многоконтурную систему отопления, включающую систему тёплого пола, несколько радиаторов и т. д. В этом случае для управления циркуляцией воды в каждом из контуров используется отдельный насос. А за распределение энергии между точками потребления и стабилизацию давления внутри системы отвечает смонтированная с коллектором гидравлическая стрелка.

Выбрать оптимальную схему обвязки и качественно её осуществить Вам помогут наши специалисты. Огромный опыт подобных работ и высокий профессионализм сотрудников нашей компании «ГазСервисНН» позволяют гарантировать действительно качественную и быструю обвязку любого бойлера. Также при необходимости работники нашей компании выполнят ремонт бойлеров.

Проживая в городских квартирах мы привыкли, что открывая кран горячего водоснабжения практически сразу же начинает течь горячая вода. В большинстве загородных домов этот происходит по-иному. Открыв кран ГВС приходится ждать некоторое время, пока из крана начинает течь горячая вода и чем дальше точка водоразбора от котла, тем продолжительнее это время. Происходит это потому, что в системе водоснабжения дома не оборудована рецеркуляция ГВС. Вот о том, как устроена рецеркуляция ГВС и стоит ли ее делать, мы и поговорим в этой статье.

Рециркуляция ГВС, это движение горячей воды по замкнутому контуру, с возможностью ее отбора. Благодаря такой схеме водоснабжения в контуре ГВС постоянно находится горячая вода и открывая кран, пользователь получает горячую воду практически сразу.

Пошаговая инструкция по монтажу

Чтобы правильно провести процесс подключения водонагревателя к водопроводу, следуйте инструкции:

Замерьте высоту водонагревателя, отметьте нижнюю точку, где будет располагаться нижняя часть бойлера. От нижней пометки начните проводить замеры.

Замерьте расстояние от нижней части водонагревателя до крепежной планки.

Отмерьте полученное расстояние на стене и поставьте отметку.

С помощью уровня и маркера проведите горизонтальную линию. Отмерьте расстояние между крючками. Сделайте пометки на стене.

Заготовьте крючки для крепежа. Уточните его размеры. Убедитесь, что заготовленные Вами крючки смогут выдержать висящий бак.

Просверлите отверстия в помеченных точках и вбейте туда дюбеля и закрутите крючки.

На этом процесс установки электрического водонагревателя завершен, теперь можно подходить к процедуре по подключению водопровода.

Монтаж настенного агрегата и схема подключения

В первую очередь следует внимательно изучить инструкцию и приготовить все необходимые материалы и инструменты. Приступать к работе можно только тогда, когда никаких неясных моментов не осталось.

Если все вопросы решены, приступают к непосредственному монтажу.

Рассмотрим порядок действий:

1. В комплекте поставки котла обычно прилагается шаблон, по которому на стене делаются отверстия под анкера и коаксиальный дымоход. По нему производится разметка несущей поверхности.
2. С помощью перфоратора делаются отверстия под анкера.
3. На анкера крепится монтажная пластина, на которую навешивается котел. Пренебрегать этим пунктом нельзя, пластина обеспечивает технологический и противопожарный зазор между котлом и стеной. Его величина должна быть не менее 45 мм.
4. Котел крепится к пластине с помощью штатных элементов, идущих в комплекте поставки. Должны быть использованы все детали, уменьшать их количество запрещается. Нередко встречаются ситуации, когда агрегат устанавливают в угол, нарушая тем самым условие о наличии 30-сантиметрового зазора со всех сторон корпуса. При этом возможности закрепить элементы, находящиеся в углу, не имеется. Такая установка недопустима.
5. Подключение коммуникаций производится согласно расположению и назначению патрубков. Как правило, крайние слева и справа — прямая и обратная линии отопительной системы. В центре располагается патрубок присоединения газовой трубы. вторые слева и справа — трубопровод ГВС и линия подачи холодной воды. Такое расположение встречается чаще всего, но могут быть и другие варианты. Необходимо внимательно изучить инструкцию и уточнить расположение патрубков имеющейся модели.

Последним действием станет подключение котла к системе электропитания. Здесь также имеются свои особенности. Большинство энергозависимых котлов крайне чувствительны к перепадам напряжения питания.

Для правильного функционирования необходимо использовать стабилизатор питания.

Если это штатный прибор, выпущенный производителем котла как дополнительный периферийный элемент, то для подключения потребуется вставить вилку в выход стабилизатора, а сам прибор включить в сеть.

Другие виды подключаются подобным образом. Главным требованием будет наличие подключенного заземляющего электрода, без которого электроника котла будет постоянно выдавать ошибки (диагностировать паразитное пламя).

После этого установку можно считать завершенной и переходить к следующим пусковым операциям.

ВАЖНО!

При подключении трубопроводов можно руководствоваться диаметром патрубков. На некоторых моделях котлов он разный, что исключает возможность ошибочного присоединения коммуникаций.

Заключение по теме

Тепло в автоматическом режиме будет поддерживаться электробойлерами

Как видите, есть несколько способов организовать отопление и горячее водоснабжение, используя двухконтурный газовый отопительный прибор. Не все схемы эффективны и экономичны

И если перед вами стоит задача правильно организовать обе системы, то рекомендуем обратить внимание на связку одноконтурный котел-бойлер. Кстати, в этой связке может быть использован котел дровяного типа. И последнее

Независимо от того, к какому теплообменнику будут подсоединяться трубы, нужно позаботиться о том, чтобы все они были разъемными

И последнее. Независимо от того, к какому теплообменнику будут подсоединяться трубы, нужно позаботиться о том, чтобы все они были разъемными.

Поэтому предлагаем схему соединения второго теплообменного устройства:

• Отсекающий вентиль.
• Американка.
• Фильтр грубой очистки.
• Фильтр тонкой очистки или магнитный фильтр.
• Американка.

То есть необходимо создать условия, чтобы в теплообменник заходила чистая вода. И если потребуется ремонт, все части системы могли отсекаться от подачи воды и легко сниматься.

Читайте далее:

Чем отличается схема обвязки газового двухконтурного котла

Как правильно провести подключение двухконтурного газового котла

Схемы обвязки котлов отопления — основная и аварийная

Схема обвязки твердотопливного котла: предназначение, виды, работа

Какой может быть обвязка твердотопливного котла отопления — схема простая и сложная
