Ремонт механизма запуска
При осмотре разобранного стартера необходимо осмотреть следующие детали (узлы) на предмет их повреждений:
Замены шнура запуска бензопилы
- Приводной шкив. Подвергающийся высоким осевым и радиальным нагрузкам шкив не должен иметь трещин и повреждений на тыльной стороне. При наличии таковых требуется произвести его замену на новую деталь.
- Пружина стартера. Основные нагрузки при запуске бензопилы испытывает именно пружина. Изготовленная из качественной углеродистой стали и прошедшая специальную термическую обработку, она с течением времени теряет свои свойства. При обнаружении трещин или порывов потребуется установка новой пружины.
- Веревка запуска. Изготовленный из синтетических износоустойчивых материалов, шнур стартера со временем изнашивается. При его порывах необходимо установить новую веревку на шкив.
После произведенный ремонтных работ необходимо в обратном порядке собрать механизм запуска. Шкив с храповиком устанавливается поверх пружины. До окончательной фиксации крышки стартера бензопилы необходимо обмотать веревку и сделать несколько пробных рывков.
Как починить стартер на бензопиле
????заводим бензопилу без стартера ✔️
Главнаяприколы видео орел и решка черногория русские молодые политика спорт музыка события факты звёзды Дота 2 женщины альтернатива КВН драки война мультики актёры кино онлайн масяня приколы наруто видеоклипы видеобитва машины видеореклама вконтакте однокласники видеоролик дня видеоролики 2018 видеоролики без смс казино АТО ДНР ополчение смешное видео youtube приколы дом2 драки стоп хам драки я приколы видео дом2 серии дорогой ты где был русские детективные сериалы бэк ту скул пранки над друзьями новые видеоклипы, Поздравления |
заводим бензопилу без стартера .
|
Ремонт стартера бензопилы
При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.
Замена шнура
При его вытягивании происходит постоянное трение тросика о корпус стартера
Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика. После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается
После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.
Ремонт пружины
Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.
Как поставить пружину на стартер бензопилы?

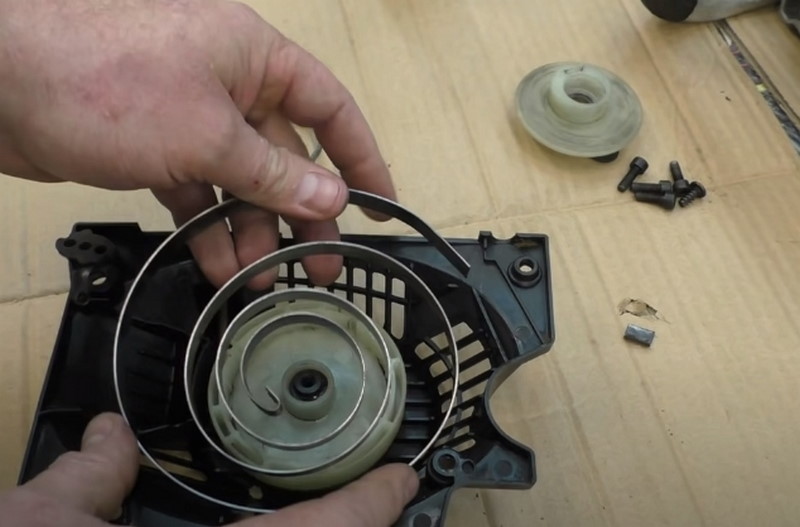

Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.
После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.
Ремонт самого храпового механизма в домашних условиях выполнять не рекомендуется, поскольку многие операции потребуют использования станка с ЧПУ. Проще приобрести новый узел в специализированных магазинах.
Бензопила является незаменимым инструментом не только для дачника, но и при проведении строительных работ. Если необходимо запастись дровами на зиму, то ехать в лес без бензопилы вовсе не имеет смысла. При правильной эксплуатации инструмента он может прослужить долгое время, но в любом случае, рано или поздно будут возникать различные виды неисправностей. Одной из таковых неисправностей является поломка стартера, в результате чего затрудняется пуск двигателя. В этой ситуации целесообразно выполнить ремонт стартера бензопилы своими руками. Как это сделать, узнаем в материале.
Сломалась клавиша управления бензопилы Stihl 180 — как устранить
Бензопилы Штиль 180 – неисправности и ремонт

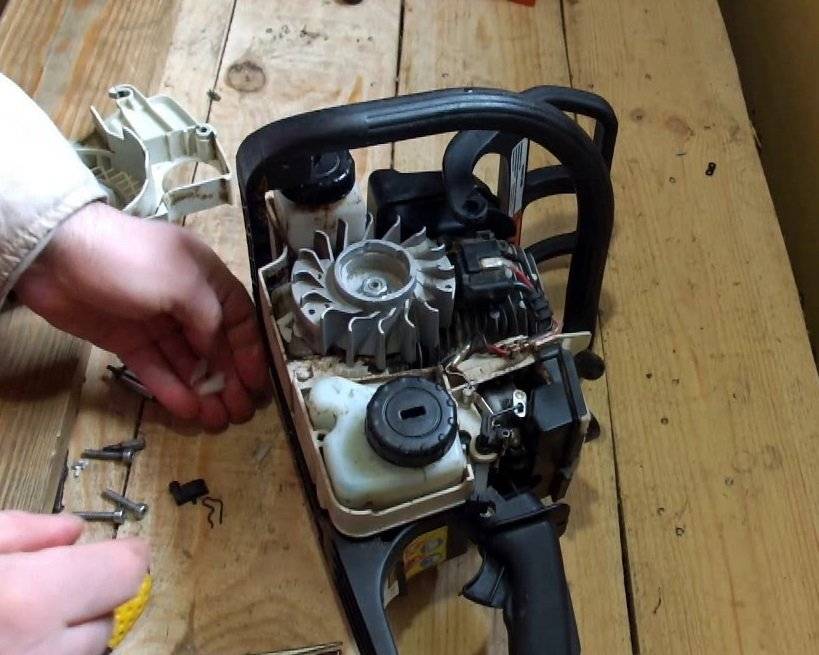

Простота устройства хозяйственной бензопилы Stihl MS 180 дает возможность ее владельцу устранить большинство неисправностей инструмента своими руками. Чтобы успешно выполнить ремонт модели, в первую очередь, нужно определить причины поломки. Алгоритм ремонта в каждом отдельном случае разный и зависит от типа неисправности.
Почему не заводиться бензопила Штиль 180?
Причина отсутствия запуска модели Stihl, в этом случае, заключается в заливании свечи зажигания.
Чтобы устранить неисправность, потребуется разобрать верхнюю часть инструмента и выкрутить свечу. Если на свече образовался толстый слой нагара, ее потребуется очистить и высушить. После этого чистая свеча может быть вкручена обратно.
Что делать, если заливает свечу на бензопиле Штиль 180?
При частой эксплуатации инструмента одна из его топливных трубок может быть оборвана, что приведет к попаданию горючего на свечу и другие детали пилы.
В случае обрыва топливной трубки или образования отверстия в ней, владельцу инструмента потребуется снять поврежденный шланг и заменить его новым. При этом место стыка нового шланга с заводским штуцером необходимо тщательно обработать герметиком.
Не поступает масло на цепь бензопилы Штиль 180
Одна из основных причин проблемы, при которой не подается масло – поломка насоса, подающего масло на пильную гарнитуру. Чтобы устранить неисправность, потребуется снять шину и цепь, а также демонтировать боковую защитную пластиковую крышку. После этого место под корпусом потребуется очистить и заменить насос.
Если не смазывается цепь, то причина поломки также может заключаться в обрыве одной или нескольких масляных трубок. В этом случае потребуется снять шланги и заменить их.
Бензопила Штиль 180 глохнет при нажатии на газ
В этом случае причину нужно искать в загрязненном воздушном или встроенном топливном фильтре. Со временем они приходят в негодность, так как на них скапливается грязь. Чтобы устранить неисправность, потребуется очистить или полностью заменить фильтрующие запчасти.
Еще одна причина этой поломки кроется в неправильно настроенном карбюраторе. Владельцу потребуется предварительно очистить узел от скопившейся пыли и остатков масла, а также настроить его, согласно указаниям производителя.
Пила Stihl 180 глохнет на холостом ходу – как решить проблему?
В этом случае причину внезапной поломки нужно искать в системе зажигания инструмента. Нередко при механических ударах зазор между маховиком и заводской катушкой зажигания нарушается, что приводит к поломке всей системы. В этом случае потребуется разобрать инструмент и проверить расстояние между элементами.
Важно Достоинства и недостатки популярной бытовой бензопилы Партнер 350
Чтобы отрегулировать зазор, нужно ослабить крепление маховика. После этого между маховиком и катушкой зажигания потребуется вставить шаблон, и начать вкручивать болты обратно. Как только маховик соприкоснется с шаблоном, вкручивание болтов нужно прекратить.
Бензопила Stihl MS 180 плохо заводиться на холодную
Вначале нужно убедиться в том, что свеча зажигания не залита горючим. Если на ней образовался толстый слой нагара, значит, потребуется осмотреть топливную систему. Она могла потерять свою герметичность в результате обрыва шланга или поломки топливного насоса.
Если со свечей все в порядке, значит, потребуется проверить воздушный фильтр. В результате интенсивной эксплуатации бензопилы он мог засориться или прийти в негодность. В этом случае поможет очистка фильтра или его замена.
Третий элемент, который мог выйти из строя – это одно или несколько компрессионных колец. Они не поддаются восстановлению, поэтому их потребуется заменить.
Устройство и принцип работы стартера бензопилы

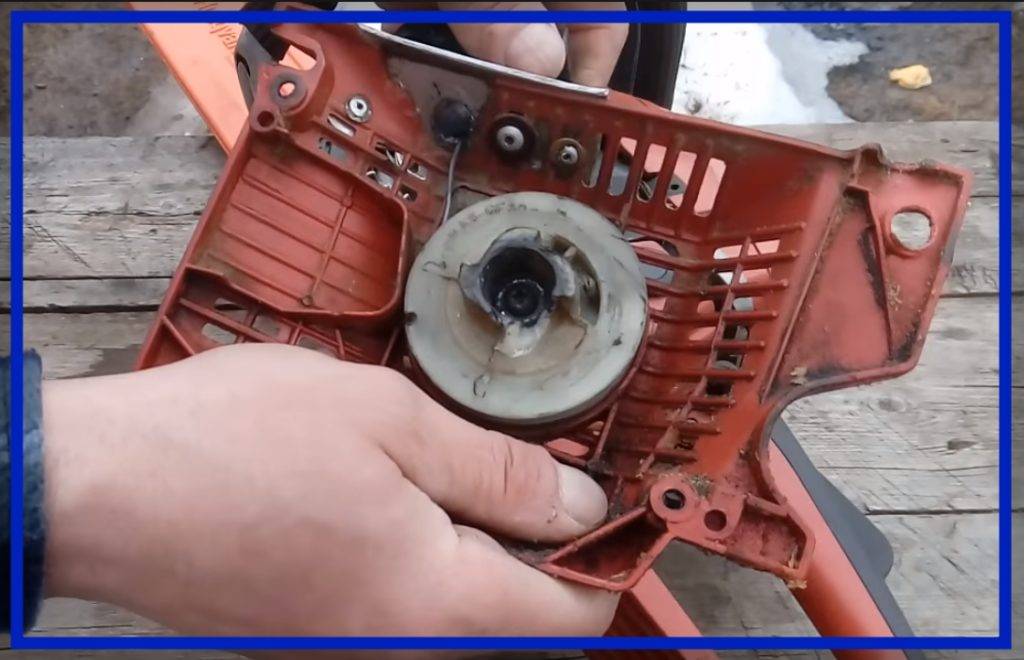

Устройство стартера бензопилы
Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.
С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.
Облегчение запуска бензопилы реализуется следующими способами:
Как поставить пружину на стартер бензопилы?
Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.
После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.
Как выставить зажигание
Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:
- вывернуть свечу и оценить ее внешний вид;
- уточнить расстояние между магнитами и катушкой (до 0,2 мм);
- проверить искру.
Заливает свечу
Если вы заметили, что заливает свечу на бензопиле STIHL, то возможно неисправность возникла в топливной системе. Двигатель должен работать на смеси бензина и масла. Если смесь бедная, то происходит снижение мощности, перегревается цилинд и изнашиваются системы пилы. Мокрая свеча на бензопиле STIHL бывает вследствие диспропорции топливной смеси. Недостаток воздуха в смеси препятствует правильному сгоранию эмульсии.
Использование некачественного бензина может привести к износу двигателя.
Замасливание свечи вызывает также использование масла для 4-тактных двигателей, износ поршней. Если возникла такая неисправность, надо снять крышку бензобака и отрегулировать подачу топлива. Следует привести в исправное состояние воздухозаборник. Засорившийся фильтр надо продуть воздухом, а лучше его заменить. Каким образом можно очистить фильтры, описывается в инструкции по эксплуатации бензопилы.
Определить качество смеси удастся при помощи изолятора свечи. Если на нем появился коричневый цвет, то это значит, что качество смеси нормальное. Белый цвет или копоть говорит о бедном или переобогащенном составе смеси.
Причиной замасливания бывает свеча. Перебои в образовании искры наблюдаются при неправильной установке зазора. В инструкции по ремонту и эксплуатации аппарата дается расстояние между контактами свечи. Если у вас нет таких данных, то можно установить 0,7-1 мм.
Если зазор меньше, то уменьшается эффективность поджига смеси, если больше, то возникают перебои в образовании искры. Чтобы устранить переобогащение смеси, делают продувку мотора. При этом надо вынуть свечу и повернуть несколько раз ручным стартером коленвал.
Замена поршневой
Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.
Сборка мотоцикла стартер
Во время технического обслуживания и ремонта стартера важно правильно его собрать. как будто сборка устройства была выполнена производителем
Любые неправильно установленные детали не позволят вам полностью использовать триммер или оплетку
Любые неправильно установленные детали не позволят вам полностью использовать триммер или оплетку.
- После намотки пружины поверните катушку и установите ее так, чтобы второй крючок пружины вернулся на свое место. На катушке имеются технологические окна для контроля правильности установки пружины.
- Поместите шкив стартера и убедитесь, что один из пружинных крючков входит в паз, расположенный на крышке стартера.

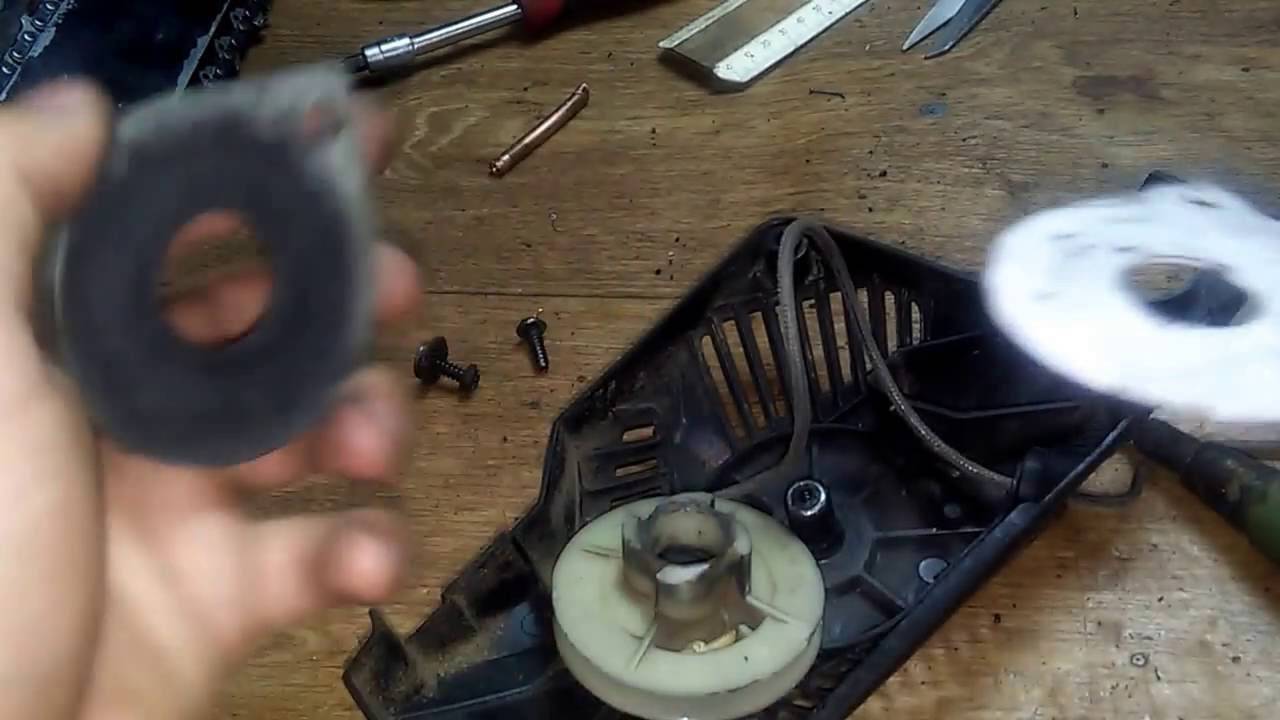

- Вставьте пружину и шайбы по бокам, чтобы пружина не стирала пластиковый отсек, в котором она находится. Если пружина сломана, а другой нет, на ее место ставится дополнительная шайба.
- Вставьте чашку с усиками в углубление катушки.
- Поставьте катушку на место, затяните болт до конца, но без фанатизма.
Если вы не защищаете отсек с шайбами от основной пружины, отсек, куда он перемещается при откручивании и откручивании шнура стартера, катушка часто защелкивается при попытке запуска бензинового триммера или кустореза. Ослабление болта катушки приведет к его потере.
Информацию о том, как собрать стартер для триммера, смотрите в видео.
Замена стартера
Порядок действий при замене стартера бензопилы:
Перед установкой нового стартера рекомендуется осмотреть его на наличие брака, проверить качество сборки и наличие направляющей втулки.

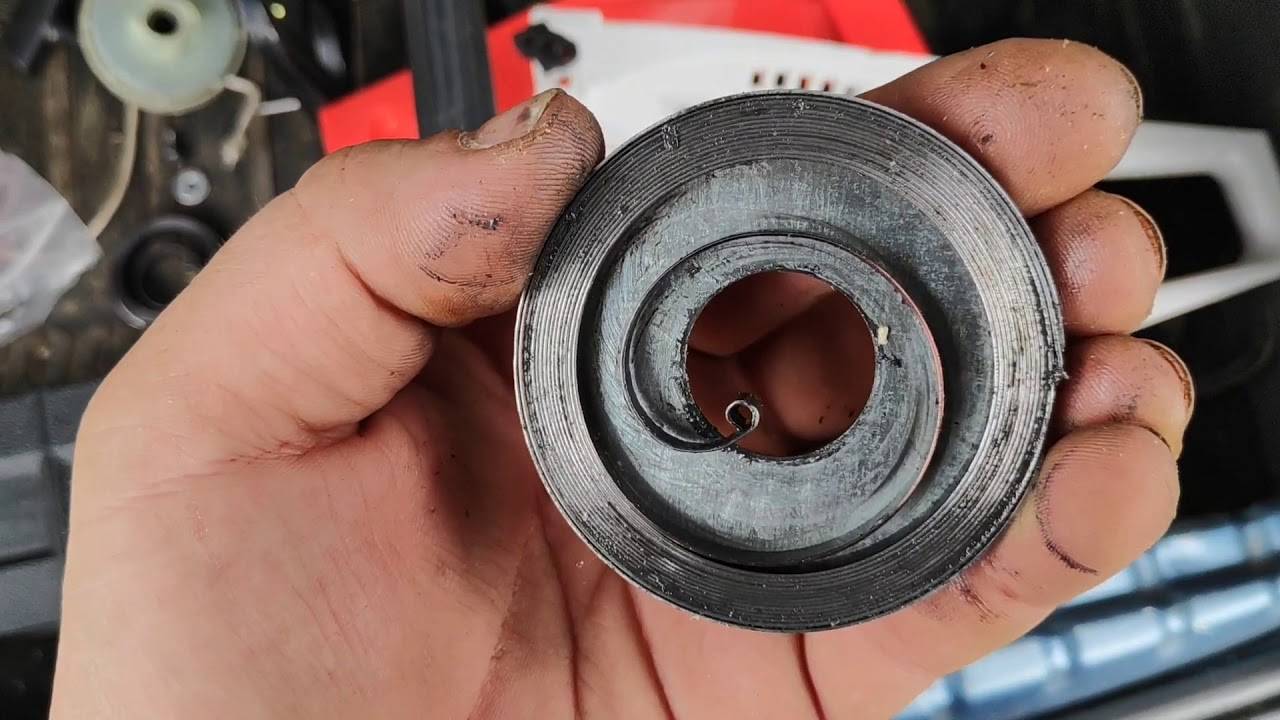

Как заменить пружину стартера бензопилы
Если наблюдается повреждение пружины, что часто бывает на китайских инструментах, то отремонтировать механизм можно только путем ее замены. Но если ее повреждение произошло в месте присоединения, то есть лопнуло ушко, тогда ее можно отремонтировать.
Ремонт пружинки представляет собой нагревание места разрушения до 600 градусов, после чего медленно проводить ее остывание до 100 градусов, при которых выполнить заворачивание конца по форме обломка. Таким образом, удастся избежать потери упругости изделия, что позволит продлить срок ее службы. Хотя большинство специалистов попросту выполняют замену изделия на новое.
Процесс замены пружины осуществляется в следующей последовательности:
- Первоначально извлекается обойма или барабан механизма.
- Внутри барабана располагается пружина. Для ее демонтажа потребуется зафиксировать ее верхнюю часть, после чего оттянуть в сторону ручку стартера.
- Когда старая пружинка будет извлечена, нужно установить будет новую. При этом обязательно необходимо осуществить очистку корпуса.
- При установке новой пружинки следует вставить ее в стартер, после чего попасть усиком в паз.
- В завершении работ можно надеть барабан и установить крышку стартера на место.
Подробный процесс замены пружины рассмотрен на
Как Собрать Пружину Стартера Бензопилы
Неисправности насоса и системы в целом
Как известно, в этом мире нет ничего вечного и со временем все приходится ремонтировать. Вот и масляная система Штиль мс 180 не исключение, и имеет свои специфические неисправности. Рассмотрим их подробнее.
Признаки неисправности системы смазки, следующие:
- цепь бензопилы абсолютно сухая и не блестит;
- масло из масляного бака не уходит;
- цепь быстро растягивается и это происходит постоянно;
- шину пилы уводит при пилении, в сторону;
- шина греется и в районе ведущей звездочки, наблюдается оплавление краски.
Все эти признаки, прямо или косвенно указывают на проблемы в системе смазки цепи бензопилы.
Первое, что необходимо сделать после того как возникли подозрения на то, что масло для смазки цепи не поступает, это проверить его подачу. Сделать это можно двумя способами. Первый подробно описан в инструкции к инструменту и заключается в том, что нужно завести бензопилу, максимально прибавить газ и направить в сторону какого-либо препятствия.
При исправной системе смазки, масло будет слетать с кончика шины и на поверхности, в сторону которой направлена шина, будет появляться полоска из масленых капель. Если нарушения в системе все же имеются, поверхность останется чистой.
Второй способ, это снять с бензопилы шину и запустить его. При увеличении числа оборотов двигателя, в месте установки хвостовика шины, из масляного канала будет поступать масло, если этого не происходит, необходимо искать причину неисправности.
Диагностика
Диагностику следует начинать с осмотра и проверки маслоприемника (фильтра) пилы Stihl 180. Как правило, если фильтр сильно загрязнен, подача масла может прекратиться.
Далее, необходимо снять барабан звездочку, и проверить состояние ведущей шестерни. Резьба на ней должна быть четко выраженной, не зализанной и не иметь каких-либо других дефектов, также при снятой шестерне, необходимо проверить проволочный рычаг. Он должен плотно обжимать шестеренку и не проворачиваться, в противном случае, шестерня стоит на месте и не передает усилие на насос, в результате чего подача масла прекращается.
Если все вышеперечисленные способы обнаружить и устранить неисправности не дали результатов, необходимо применять крайние меры, т. е. демонтировать насос.
Как снять насос
Масляный насос установлен с правой стороны днища корпуса, в том же месте к нему подходит маслопровод, идущий из бака бензопилы. Для снятия насоса, потребуется сначала освободить пилу от рукоятки, для этого раскручивается задняя ручка агрегата и отсоединяется тяга управления дроссельной заслонкой. На следующем этапе, нужно вынуть заглушки амортизаторов рукоятки и при помощи мощной шлицевой отвертки, выдавить их из своих посадочных мест на рукоятке.
После того как рукоятка снята, корпус бензопилы переворачивается кверху дном. Шланг идущий из масляного бака к насосу будет видно сразу. Его необходимо вынуть из посадочного места.
Для лучшего понимания процесса снятия насоса, можно посмотреть видео ниже. В видео мастер СЦ подробно показывает, как снять масляный насос с бензопилы, а также описывает основные неисправности системы подачи.
После того как насос снят, его необходимо очистить и продуть. Как правило, основная поломка маслонасоса, это его засор. Устранив его, можно устанавливать насос на место.
Основные неисправности стартера триммера
Определить причину поломки запускающего устройства несложно. Основных вариантов несколько:
- обрыв шнура (веревки);
- когда пружина ломается либо выходит из зацепления.
Указанные детали показаны на фотографии ниже.
Может случиться так, что стартерный механизм будет случайно разбит. Последствия получатся плачевными, если оборванная веревка намотается вокруг маховика работающего ДВС: тогда пружина лопнет, шкив сорвет. Но такие случаи, когда требуется полная замена стартерного узла, происходят крайне редко. В большинстве случаев, чтобы починить механизм, достаточно поставить новую пружину или заменить шнур.
