Как болгарку использовать для изготовления циркулярки

Ручная циркулярка из болгарки

При изготовлении самодельного станка нужно учитывать, что они могут быть стационарными и переносными. Углошлифовальная машинка не имеет больших размеров, поэтому трудностей с ее транспортировкой не возникает. Однако если необходимо транспортировать самодельную циркулярку, то сделать это удастся только в случае, если она является переносной. Если за основу принимается металлический или деревянный верстак, то транспортировать инструмент будет достаточно трудно. Этот фактор необходимо предусмотреть еще на этапе проектирования циркулярной пилы. Перед тем, как приступать к работе, необходимо подготовить чертежи, по которым будете понимать, что конкретно необходимо конструировать.

Чтобы инструмент можно было транспортировать, рекомендуется изготовить мини-циркулярку из болгарки. Принцип ее изготовления прост, и заключается в выполнении следующих действий:

1. Подготавливается лист металла толщиной 1-2 мм, который будет применяться в качестве основания. Размер листа 80х80 см
2. С обратной стороны листа сваривается кронштейн из металлических пластин, который будут служить основанием для установки электроинструмента
3. В стальном листе нужно сделать прорезь для выступа режущего диска
4. Закрепить болгарку и испытать ее в действии

Принцип изготовления станка для пиления древесины простой, и каждый сможет справиться с задачей обустройства циркулярки из УШМ. Вариантов изготовления самоделки большое количество, и какой выбрать, зависит от предпочтений мастера, а также работ, которые планируется выполнять.

Подготовка к переделке болгарки в циркулярную пилу

Для изготовления циркулярной пилы из болгарки потребуются следующие материалы и инструменты:

• болгарка;
• дрель;
• плита ДСП;
• шурупы;
• клей или жидкие гвозди;
• пластиковые хомуты.

Первым подготовительным шагом послужит изготовление основания. Это может быть крепкий деревянный короб с ровными стенками или рамный каркас, собранный из металлического уголка.

Основание, на которое будет монтироваться циркулярная пила из болгарки, должно быть достаточно широким и устойчивым.

Если нет готового, то можно собрать его из подручных средств. Например, из ДСП или досок и фанеры, скрепив их с помощью шурупов и жидких гвоздей.

Видео:

Второй подготовительный шаг состоит в изготовлении упора для корпуса болгарки. Он собирается из подходящих по размеру досок или кусков ДСП.

Толщина упора для корпуса должна быть такой, чтобы защитный кожух диска болгарки плотно прилегал к боковой поверхности короба основания без зазоров и щелей.

Длина упора должна быть достаточной для надежного крепления его к боковой поверхности основания и монтажа фиксирующих корпус болгарки скоб или хомутов.

Желательно предусмотреть место для крепления шланга удаления опилок из рабочей зоны. Его следует располагать в той стороне, куда направлено движение диска, иначе тот будет бесполезен.

Это делается, чтобы регулировать глубину пропила циркулярной пилы путем смещения корпуса болгарки вдоль упора.

Ширина упора примерно равна расстоянию от нижней кромки защитного кожуха до края корпуса болгарки.

Крепится упор к боковой поверхности основания при помощи шурупов и клея. Края упора не должны выступать за кромку будущей рабочей поверхности. Не должен выступать за кромку край защитного кожуха диска.

Третий подготовительный шаг состоит в прикреплении рабочей поверхности к основанию. Рабочая поверхность должна быть гладкой и ровной, не иметь сколов и задиров.

Видео:

https://youtube.com/watch?v=K2u3zO1l9EY

При ее монтаже особое внимание следует уделить тому, чтобы край был заподлицо с боковой поверхностью, к которой будет крепиться болгарка. Другие края не должны сильно выступать за пределы основания, чтобы не нарушить устойчивость конструкции при работе. Другие края не должны сильно выступать за пределы основания, чтобы не нарушить устойчивость конструкции при работе

Другие края не должны сильно выступать за пределы основания, чтобы не нарушить устойчивость конструкции при работе.

В качестве материала для рабочей поверхности можно использовать ДСП, многослойную фанеру, металлический лист.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

• повышенная виброустойчивость;
• недопустимо прогибание при нагрузке свыше 50-60 кг;
• наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

• клиноременная передача;
• механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Фрезер из болгарки

Иногда появляется необходимость профрезеровать отверстие или поверхность, а знакомого фрезеровщика нет, да и искать негде. Но есть угловая шлифовальная машина – болгарка. Это решение проблемы. Выбираем станок из двух вариантов – подвижная машинка и подвижный стол.

В первом случае мы закрепляем заготовку или материал, который нужно профрезеровать, а болгарка крепится в вертикальной плоскости к рамке. На рамке есть возможность сдвигать пластину, к которой крепится болгарка влево – вправо и вперед – назад. Другими словами, мы можем перемещать болгарку относительно заготовки.

В другом варианте болгарка закреплена жестко, а заготовка перемещается по аналогии влево – вправо и вперед – назад. Это основные направления для фрезерования. Для фрезерования по осям вверх – вниз дополнить приспособу труда не составит.

Выбрав вариант станка можно приступать к реализации. Единственное место, которое потребует привлечения токаря – держатель фрезы. Он вытачивается из шестигранника не менее 16 мм, потому что резьба болгарки 14 мм. Держатель цангового типа. Он прост в изготовлении и не имеет больших биений. Обычный кулачковый патрон справляется хуже.

Достоинство такого станка, как и всех станков на базе болгарки, заключается в том, что они легко трансформируются обратно в болгарку. Как разновидность фрезера из болгарки можно сделать

бормашину.

Что понадобится для переделки болгарки под циркулярку

Принцип изготовления стационарного станка для распиливания древесины из болгарки заключается в том, что электроинструмент необходимо жестко зафиксировать, закрепив его к основанию стола или верстака. Реализовать это не составит большого труда, но для этого понадобятся следующие инструменты и расходные материалы (в зависимости от схемы):

• УШМ или болгарка. Причем для этого рекомендуется брать мощный электроинструмент, так как от этого параметра будут зависеть способности стационарного станка. Если используется маленькая болгарка, то пилить ею можно только тонкие материалы, поэтому следует это учитывать еще на этапе изготовления устройства
• Дрель — нужна для проделывания отверстий, при помощи которых будет выполняться фиксация кронштейнов, удерживающих электроинструмент
• Сварочный аппарат для соединения металлических пластин
• Плиты ДСП
• Хомуты, а также крепежные соединения

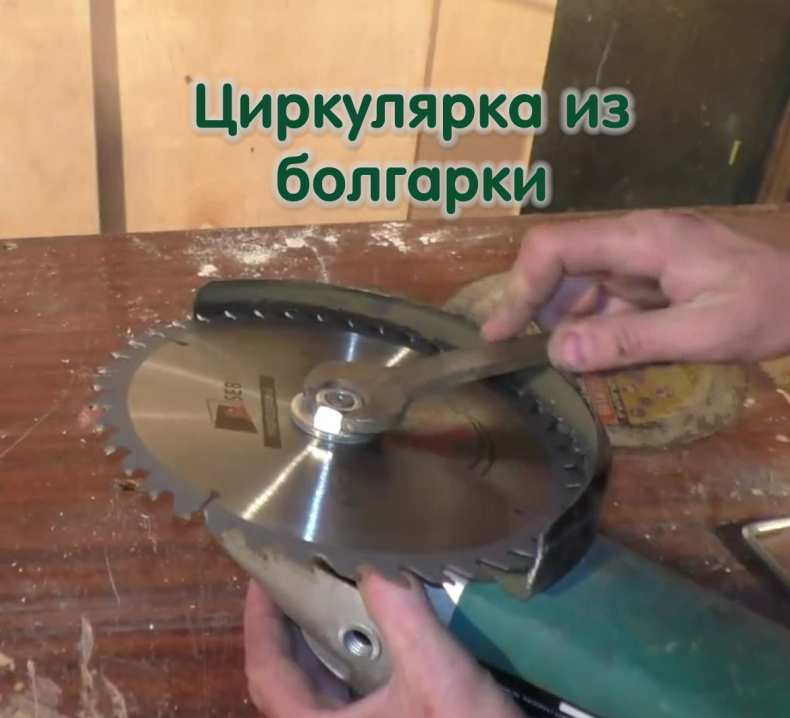

На болгарку необходимо установить специальный диск для резки древесины. Использовать диск от циркулярки на болгарку не получится, так как он не подойдет по внешнему и внутреннему диаметру. Диск, устанавливаемый на болгарку для резки древесины, должен соответствовать диаметру посадочного отверстия. Кроме того, наружный диаметр должен иметь выступы — зубья, количество которых напрямую зависит от самого инструмента.

С выбором подходящего диска на болгарку не возникнет никаких трудностей, так как они продаются под соответствующие модели УШМ. Кроме УШМ с кругом для резки древесины, понадобится также подготовить столик, на котором будет фиксироваться электроинструмент. В качестве такого столика подойдет даже каркас или верстак, к которому предъявляется главное требование — это устойчивость.

Это интересно! Углошлифовальная машинка создает вибрации при работе, поэтому для повышения безопасности, основание или станина должны обладать высокой устойчивостью.

Если есть готовый стол, то к нему необходимо только прикрепить электроинструмент. Если стола нет, то его можно сделать из подручных средств. В качестве столешницы можно использовать доски или ДВП. Столешница также выступает в качестве упора.

Чтобы обеспечить неподвижность электроинструмента, надо сделать соответствующее крепление, используя для этого бруски, доски или металлические пластины. Кронштейн для болгарки может быть подвижным или неподвижным, что отражается на качестве применения инструмента. Подвижное крепление позволяет регулировать размер режущего круга. Если кронштейн неподвижный, то регулировать глубина распиливания не получится. В качестве фиксаторов можно использовать хомуты, металлические пластины и прочие материалы, которыми осуществляется надежное и эффективное закрепление УШМ к основанию.

После того, как будет выполнена установка болгарки на основание, останется только последнее действие — проверить работу самодельного инструмента в действии. Для этого выполняется пробный кратковременный пуск, по которому выявляются все дефекты и недостатки конструкции. Если таковых нет, то можно выполнить пробный распил древесины.

Циркулярная пила из двигателя стиральной машины

При наличии в хозяйстве старой стиральной машины, исчерпавшей свой рабочий ресурс, можно воспользоваться ее деталями. Двигатель от стиралки может дать жизнь новому инструменту.

Если имеется выбор, то двигатель нужно брать с высоким уровнем мощности. Если же выбора нет, тогда за основу берут тот двигатель, который имеется в наличии.

Изначально нужно подготовить мотор для будущей циркулярки. При помощи омметра определяется катушка с наибольшим сопротивлением. Проверке подлежат:

• подсоединения на выходах щетки и коллектора;
• провода датчика скорости.

Далее необходимо соединить каждый из двух выходов коллектора с двумя контактами катушки. После соединения делается пробный запуск, устройство подключается к электросети.

Если поменять контакты местами, вращательные движения будут совершаться в обратном направлении.

Можно повысить функциональность самодельной циркулярной пилы, если оснастить ее приспособлением, обеспечивающим снижение или увеличение скорости вращения диска.

Для этого можно взять за основу гашетку от ручного электроприбора или диммер. Их подключают в такой последовательности:

• один из контактов катушки соединяется с контактом якоря;
• второй контакт выводится на сетевое питание;
• оставшийся выход якоря через диммер выводится аналогично на сетевое питание.

После того как мотор полностью подготовлен, можно переходить к дальнейшему сооружению циркулярного станка.

В качестве станины лучше взять сварной металлический каркас, в нижней части которого закрепляют мотор. На следующем этапе предстоит изготовление модуля движения.

Режущий инструмент (диск с зубьями) приходит во вращательное движение через ремень привода, который зафиксирован на запрессованном меньшем шкиве

На шкиве важно сделать насечки, которые будут препятствовать скольжению поликлинового ремня

Для предупреждения соскальзывания петли привода на краю большего шкива специально наваривают небольшой выступ

Достоинства самодельного инструмента

Циркулярная пила имеет ряд достоинств:

• Нет необходимости тратить большую сумму на приобретение заводского стационарного станка. Качественное оборудование профессиональной сборки стоит в районе 10000 рублей (по данным на 2021 год). Болгарка гораздо дешевле.
• Переоборудовать угловую шлифовальную машинку (УШМ) в циркулярную пилу довольно просто. Необходимо использовать только готовый электроинструмент и собрать основание — это основные работы.
• Болгарка — высокоэффективный прибор, поскольку частота вращения его диска достигает 9000 оборотов в минуту. Этого достаточно, чтобы качественно производить распил многих материалов.
• Если снять УШМ со станка, то её можно снова использовать по прямому назначению.

Как сделать кнопку включения циркулярки

После изготовления стационарного станка понадобится выполнить еще одну доработку — это кнопочная станция. Сделать кнопку для включения и отключения пилы необходимо обязательно, так как это позволит быстро в нужный момент прервать работу инструмента. Кроме того, работать стационарной циркуляркой, нажимая кнопку на корпусе электроинструмента, практически невозможно, поэтому об установке кнопочной станции нужно позаботиться на стадии проектирования или окончания работ.

Чтобы сделать кнопку включения, понадобится вывести провода от корпуса инструмента, и подсоединить их к переключателю, размещенному в конструкции изготовленного основания. Если не планируется использовать болгарку на станке, тогда можно использовать более простой способ — зафиксировать кнопку в нажатом положении при помощи хомута, а включать инструмент при помощи подключении вилки в розетку.

Поэтапное изготовление циркулярки

Чтобы из циркулярки сделать болгарку, необходимо следовать инструкции:

1. Изготовление станины. Каркас основания под стационарную из болгарки дисковую пилу выполняется из металла, а столешница – из МДФ или фанеры, которая покрывается металлическим листом. В столешнице нужно сделать прорезь под режущий диск, а каркас желательно прикрутить к полу для устойчивости конструкции.
2. Установка болгарки. Болгарка крепится под столешницей к специальной планке. Для фиксации используют струбцины для УШМ или самодельные хомуты, притягивающиеся гайками. Все резьбовые соединения скрепляются фиксаторами. Режущий диск устанавливается таким образом, чтобы над уровнем столешницы выступала максимальная его часть. Над диском необходимо установить защитный козырек, который можно приобрести в любом строительном магазине. Его нужно прикрепить на петли так, чтобы он откидывался. Защитный козырек ручной циркулярки из болгарки можно сделать и самостоятельно, используя фанеру или ДСП. Сверху лучше оборудовать смотровое окошко, чтобы следить за процессом распила. Эта важная деталь существенно повысит безопасность инструмента во время работы.

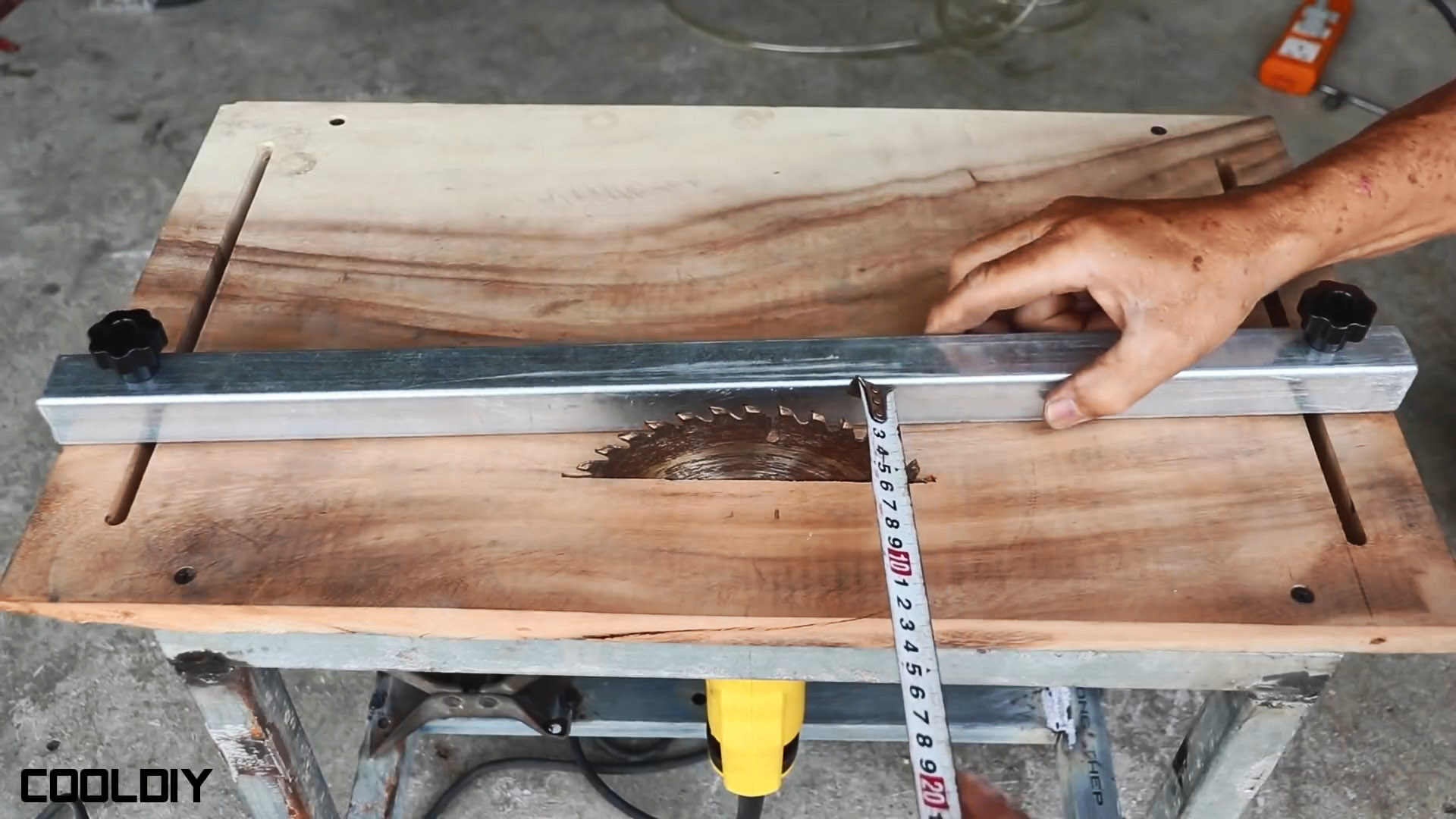

3. Изготовление упорной планки. Упорная планка устанавливается параллельно режущей кромке, изготавливается из металлического уголка. Она должна быть скользящей, поэтому не крепится непосредственно к столешнице, а устанавливается на отдельную фанеру. Пластина с упорной планкой крепится к столешнице струбцинами для УШМ.
4. Проводка электричества. Провода выводятся на левую переднюю ножку станины, подключаются к удлинителю с кнопкой включения. Для удобства во время работы провода можно закрепить под столешницей строительным степлером.

Простая циркулярка из болгарки или дисковой пилы

Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.

Необходимые принадлежности

Для работы понадобится:

• многослойная фанера толщиной 10 мм и более;
• выключатель и провод;
• болты со шляпкой под потай;
• шурупы;
• деревянный брусок 40х40 мм.

Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.

Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.

Последовательность действий

Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.

Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.

В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.

Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.

Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.

Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.

В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.

Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.

https://youtube.com/watch?v=w6RRIT-3jIQ

Циркулярка из болгарки своими руками: чертежи и сборка

Для переделки инструмента не нужны особые навыки или дорогостоящие материалы. Самодельная циркулярка изготавливается из обычных, подручных средств:

• рабочая болгарка;
• диск для циркулярной пилы;
• гайки, болты и другие крепежные элементы;
• электрическая дрель со сверлами;
• отвертки, гаечные ключи, плоскогубцы;
• прямоугольная металлическая труба;
• уголки из металла.

Если какого-то элемента нет в наличии, его стоимость не сравнится с ценой готовой циркулярки. Траты на данном этапе более чем целесообразны.

Сборка скользящего упора для будущей циркулярки

Схема Т-образного упора для цикулярной пилы

Упорно-скользящая конструкция — основа самодельной циркулярной пилы из болгарки. В готовом виде она должна иметь форму буквы «Т».

Для изготовления необходимы металлические уголки, расположить которые следует в 4 мм от циркулярного диска. Соединяются они посредством поперечных связей гайками и болтами.

Кромки уголков обязательно закругляются, чтобы в дальнейшем не повредить заготовку. В местах соединений шайбами фиксируются щели. Величину просвета можно регулировать.

На готовый корпус надевается хомут из металлического листа и закрепляется винтами. Стальная полоса, сложенная вдвое, закрепляется под задним упорным винтом. Крепления необходимо расположить так, чтобы хомут и стойка стали одним целым. Для последующего закрепления осевой ручки, в корпусе редуктора нужно сделать несколько крепежных отверстий.

Изготовление торцовочной пилы

Торцовочная пила из болгарки отличается от дисковой тем, что выполняет единственную задачу: этой переделкой можно обрезать торцы пиломатериала под различными углами. Она может крепиться к станине или сниматься, и использоваться как обычная болгарка.

Поворотный элемент торцовки изготавливается из автомобильного шкворня, удерживаемого шарикоподшипником на 150 мм или больше. Пила фиксируется на основании при помощи сварных ушек на наружной части подшипника и винтов М6. Пильный диск закрывается защитным козырьком, а обойма коробом.

Из грузовых амортизаторов изготавливается протяжка, предварительно из них выливается масло, производятся отверстия для вентиляции, которые закрываются сеткой от пыли и стружки.

Изготовление осевой рукоятки

Удерживать циркулярку за стандартный боковой держатель не смогут и профессиональные мастера, не говоря о простых любителях. Вернее, смогут, но качество распила будет низким. Поэтому требуется создание осевой рукоятки. Для ее изготовления лучше использовать металлическую трубку или прут.

С целью присоединения элемента к редуктору на концах заготовки просверливаются отверстия. Фиксируется подготовленная ручка с помощью специальных крепежных деталей.

Регулятор глубины пропила

Схема регулировочной штанги

При создании циркулярки из болгарки своими руками особое внимание нужно уделить регулировочной штанге — конструкции, отвечающей за глубину пропила. Кусок металлического стержня диаметром не более 0,5 см будет служить ее основой. Его край необходимо загнуть, расплющить и зафиксировать упорными болтами из уголков, расположенных впереди

Его край необходимо загнуть, расплющить и зафиксировать упорными болтами из уголков, расположенных впереди

Его край необходимо загнуть, расплющить и зафиксировать упорными болтами из уголков, расположенных впереди.

На противоположном конце делается резьба, на которую накручивается гайка. Концевая часть регулировочной штанги продевается в сквозную щель на осевой ручке и надевается еще одна гайка.

Перед тем как начать активное использование готового оборудования, нужно проверить его работоспособность на нескольких тестовых образцах.

Циркулярная пила из обычной дрели

Изначально сооружается подобие стола. К столешнице прикрепляют четыре ножки. На поверхности столешницы размечается прорезь, из которой будет выступать режущий диск.

С обратной стороны столешницы на небольшом удалении от прорези для диска закрепляют прямоугольный брусок с вырезанным внутри круглым отверстием. Его диаметр должен быть равен диаметру патрона используемой дрели. При помощи лобзика вырезается намеченная прорезь.

Аналогично вырезается прорезь на другом листе фанеры, а параллельно этой прорези вырезается еще одна прорезь, ширина которой должна быть равна ширине подготовленного деревянного бруска. Второй лист фанеры накладывается на первый так, чтобы прорези для диска совпали.
