Изготовление шкива своими руками: рекомендации,

Содержание детали в надлежащем виде

Для долгосрочной службы шкивов на мотоблоке необходимо выполнять некоторые простые правила:

своевременно проверять прочность крепления посадочного места на оси двигателя для предотвращения разбалтывания детали и выхода ее из строя;
не забывать проверять защитные кожухи, которые защищают деталь от попадания грязи и крупных предметов;
выполнять проверку натяжения ремня во избежание пробуксовки;
визуально осматривать данный узел на предмет выявления сколов, трещин и т. п.;
соблюдать необходимую технику безопасности.

Самодельное изделие прослужит вам очень долго, не нуждаясь в ремонте. По мере окончания срока эксплуатации можно изготовить деталь повторно.

Шкив — важная деталь ременной передачи. Она передает вращение ведущего вала на ведомого, а также позволяет менять число оборотов. Ременная передача распространена среди бытовой техники, станков малой и средней мощности, в различных двигателях внутреннего сгорания. Для самодельных конструкций шкив можно изготовить самостоятельно, для этого понадобится домашняя мастерская и навыки работы с деревом, пластиком, металлом.

Покупные шкивы, изготовленные на заводах, чаще всего отлиты или выточены из металлических сплавов. Для маломощных двигателей выпускают пластмассовые изделия.

В домашних условиях, без литейного оборудования или точных токарных станков, изготовить приводное колесо из этих материалов сложно.

Многие эксперты считают, что шкив из дерева, фанеры или пластика, который удалось изготовить в домашней мастерской, ненадежен, недолговечен, сразу перегреется и развалится.

Это совсем не так. Если не пытаться заменить им колесо кузнечного молота усилием в 6000 тонн, а использовать на настольном станке с ограниченной мощностью и числом оборотов, то тщательно сделанная деталь сможет заменять штатную достаточно долго.

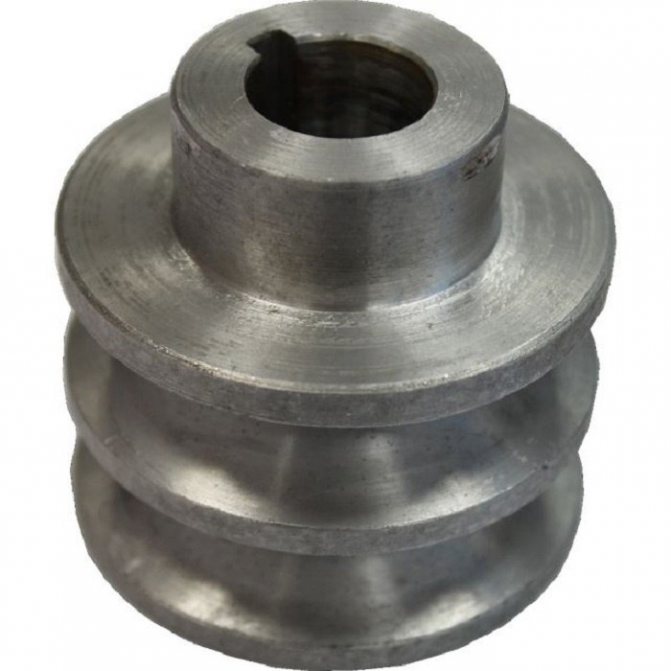

Если изготовить деталь из алюминия, она будет существенно прочнее, сможет передавать больший крутящий момент, вращаться с большей скоростью. Придется освоить литейный процесс, пусть в самом простом варианте. Изготовление шкива методом литья потребует обеспечения пожарной безопасности, использования средств индивидуальной защиты.

Колесо можно выточить на токарном станке, если он есть в домашней мастерской.

Изготовление станины

Станина – рама, которая объединяет все части станка в единое целое. От ее надежности зависит прочность конструкции в целом, потому лучший материал для рамы – стальной уголок. Также можно использовать профильную трубу прямоугольного сечения.

Прежде всего, намечают размеры будущего агрегата. Данный показатель во многом зависит от того, для каких именно изделий нужен станок. Средний размер станины домашнего токарного станка – 80 см. С помощью болгарки с кругом по металлу отрезают две одинаковые заготовки.

Подкладывая деревянные бруски, угольники полками вверх и внутрь, укладывают на ровную поверхность, их верхние грани должны создать идеальную плоскость. Между ними выдерживают одинаковое расстояние, примерно 5 см. Чтобы правильно их сориентировать, используют рейку соответствующей толщины.

Продольные детали основания фиксируют струбцинами. Из такого же угольника делают поперечины. Их три. Две крепят на краях конструкции, третью, являющуюся опорой для передней бабки, примерно в двадцати сантиметрах от левого края. Точные размеры зависят от типа используемого двигателя и параметров шкива, который удалось найти.

Остается сварить станину в единое целое. Шов должен быть надежным и качественным, варить можно ручной сваркой или использовать автомат.

Важно сразу определиться, как будет использоваться станок. Возможна настольная установка или изготовление автономного агрегата

Во втором варианте необходимо предусмотреть ножки. Их можно изготовить из того же угольника, а можно вырезать из бруса подходящей толщины. Применение деревянных ножек позволит сэкономить на материале, кроме того, станок можно будет сделать разборным.

Вал для циркулярной пилы

Категория: Механизмы и оборудование 32 266

Вал для циркулярной пилы и подшипниковый узел Посмотрим на рисунок, где в разрезе изображен вал в сборе

• вал (1) • корпус под подшипники (2) • подшипники (3) • внутренняя зажимная втулка пильного диска (4) • внешняя зажимная втулка пильного диска (5) • зажимная гайка (6) • ведомый шкив вала (7) • зажимная гайка, шайба стопорная, шпонка (8)ВАЛ

Точиться из стали 45. Изготовление вала можно доверить только высококвалифицированным специалистам, где обязательным условием является, строгое соблюдение технических требований к посадочным поверхностям валов и корпусов по ГОСТ 3325-85 . Со стороны крепления пильного диска, на один диаметр садятся: подшипник; зажимная внутренняя втулка; пильный диск; зажимная внешняя втулка, поэтому учтите это, когда будете проставлять допуски и посадки на рабочие чертежи.КОРПУС ПОД ПОДШИПНИКИ

Точится из стали 20. В четырех крепежных отверстиях нарезается резьба М6. Перед запрессовкой подшипников, корпус заполняем смазкой «Ли-тол-24».ПОДШИПНИКИ 1204 шариковые радиальные двухрядные сферические ГОСТ 28428-90 . В них два ряда шариков. Внутренняя поверхность имеет криволинейную форму. В корпусе подшипников можно предусмотреть крышки, которые защитят их от пыли и древесной стружки. Но данное решение, в целом существенно усложнит конструкцию и увеличит ее габаритные размеры, поэтому, мы его применять не будем.ВНУТРЕННЯЯ ЗАЖИМНАЯ ВТУЛКА

Изготовим из стали 45ВНЕШНЯЯ ЗАЖИМНАЯ ВТУЛКА

Изготовим из стали 45ЗАЖИМНАЯ ГАЙКА Гайка М16 круглая шлицевая ГОСТ 11871-88 , зажимает пильный диск.

Необходимо помнить:

чтобы гайка не откручивалась во время вращения инструмента, она должна завинчиваться в обратном направлении по отношению к вращению пильного диска.ВЕДОМЫЙ ШКИВ ВАЛА

Изготовим из алюминиевого сплава по общим техническим условиям ГОСТ 20889-88 .ЗАЖИМНАЯ ГАЙКА Гайка М16 круглая шлицевая по ГОСТ 11871-88 зажимает ведомый шкив.ШАЙБА СТОПОРНАЯ Многолапчатая (исполнение 2) ГОСТ 11872-89 , служит для фиксации гайки относительно вала и не позволяет ей откручиваться во время вращения.ШПОНКА Шпоночное соединение призматическими шпонками, допуски и посадки ГОСТ 23360-78 . Длину шпонки выбираем из размерного ряда – 22 (мм) Ну и самое главное, чтобы собранный узел (вал для циркулярной пилы) работал без малейшего биения, ему необходимо провести балансировку в заводских условиях на специальном оборудовании.

В следующей статье рассмотрим устройство станины для циркулярной пилы.

Прямой привод или ременная передача

Существует несколько способов передачи вращения на заготовку. Самый простой – прямой привод. В данном случае заготовка крепится непосредственно на вал двигателя. Отличительная особенность данной конструкции – простота. При всем при этом прямой привод имеет ряд существенных недостатков.

Прежде всего, станок с прямым приводом не позволяет регулировать скорость вращения, что критично при работе с твердым материалом. Также стоит учитывать нагрузку на электродвигатель, особенно при работе с заготовками большой массы. Как бы хорошо ни была она центрована, без вибрации не обойдется. Подшипники двигателя не рассчитаны на продольную нагрузку и будут часто выходить из строя.

Чтобы обезопасить двигатель от поломок и обеспечить возможность регулировки скорости вращения заготовки, стоит рассмотреть ременную передачу. В данном случае двигатель располагается в стороне от оси вращения заготовки, а крутящий момент передается посредством шкивов. Используя блоки шкивов разных диаметров, несложно менять скорость в довольно широких пределах.

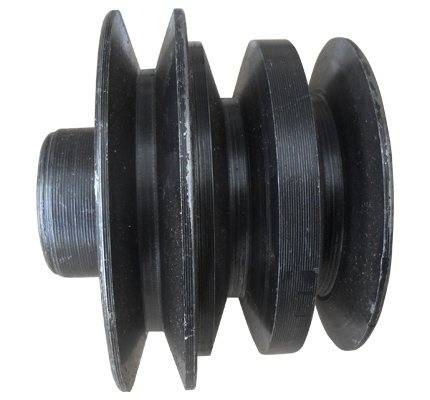

Станок для дома желательно оборудовать шкивами с тремя и более ручьями, что позволит с одинаковым успехом обрабатывать древесину любых пород, а при необходимости работать с мягкими сплавами.

Самостоятельное изготовление

В случае невозможности приобретения готового шкива профессиональные мастера советуют изготовить данную деталь самостоятельно.

Для изготовления шлицевого шкива в домашних условиях необходим токарный станок и металлическая заготовка. За помощью можно обратиться в токарные мастерские, где профессиональные токари обязательно помогут выточить необходимую деталь.

В случае невозможности достать металлическую заготовку специалисты советуют использовать кусок фанеры.

Необходимые инструменты:

электрический лобзик;
фрезер;
циркуль;
электрическая дрель.

Этапы изготовления:

приобретение необходимой заготовки;
вычерчивание круга нужного диаметра;
высверливание центрального отверстия;
выпиливание лобзиком круга строго по намеченной линии с отступом от черты на 20-25 мм;
шлифовка полученной заготовки мелкой наждачной бумагой;
вырезание канавки для ремня с помощью фрезы необходимого размера;
установка готового изделия в мотоблок;
устранения всех дефектов и неточностей.

Данная деталь из фанеры имеет короткий срок эксплуатации и требует постоянной проверки и замены в случае необходимости.

Устанавливать самодельные детали можно только на те мотоблоки, в которых данная манипуляция предусмотрена разработчиками.

Специалисты рекомендуют прибегать к самостоятельному изготовлению шкива только в самых крайних случаях и при возможности сразу заменить деталь, изготовленную в промышленных условиях на специальном оборудовании.

Для продления сроков эксплуатации мотоблока специалисты рекомендуют знать и применять несколько основных правил ухода за шкивом:

регулярная проверка и очистка защитного кожуха от камней, частиц пыли, земли и другого мусора;
постоянная проверка надежности крепления детали к оси для предотвращения износа резьбы;
соблюдения всех правил и норм эксплуатации электрического устройства;
проверка соосности лазерным уровнем;
проверка устройства на наличие механических повреждений, а также трещин и царапин.

Для предупреждения развития коррозийных процессов после эксплуатации необходимо мотоблок поставить в сухое и проветриваемое помещение, защищенное от попадания различных осадков.

Для того чтобы снять шкив и исправить биение стартера, надо сначала уменьшить ход, снизить скорость, а потом полностью остановить аппарат.

Перед началом процесса выполнения запланированных работ надо обязательно проверить исправности всех элементов мотоблока для предупреждения возникновения неприятных ситуаций, которые могут привести к поломке всего мотоблока.

Специалисты рекомендуют регулярно проводить комплексную проверку всего аппарата, которая обязательно окажет влияние на сроки эксплуатации всех частей, в том числе и шкивов.

Основные мероприятия комплексного технического осмотра:

регулярная чистка всех рабочих узлов;
проверка воздушных фильтров;
регулярная замена деформированных деталей;
проверка свечей зажигания;
смена масла;
смазка деталей системы управления;
регулировка сцепления;
смена глушителя;
регулировка натяжения ремней.

Мотоблок – универсальный аппарат, который используется не только фермерами, но и обычными жителями, имеющими приусадебные участки. Данный агрегат является многофункциональным прибором, дающим возможность убирать снег, косить траву и газоны, перевозить грузы, качать воду и убирать улицы. Для выполнения различных видов работ достаточно просто поменять навесное оборудование. Данный процесс занимает небольшой отрезок времени и имеет несложную технологию. Стабильную работу аппарата обеспечивает большое количество различных деталей. Одним из наиболее важных элементов в мотоблоке является шкив. Простая деталь круглой формы является связующим звеном между мотором и движущимися элементами. Именно от работы шкива зависит весь процесс выполнения работ.

О том, как заменить шкив редуктора и передней сцепки на мотоблоке «Нева» МБ-2, смотрите в видео ниже.

https://youtube.com/watch?v=6PK-0N7Z2Zw

Шкив на двигатель мотоблока: учимся изготавливать своими руками

Для того, что выполнить эту непростую на первый взгляд сложную задачу в домашних условиях и обойтись без покупки этой детали, есть ряд способов. Мы остановимся на нескольких – самых простых и универсальных, которые помогут заменить изношенный шлицевой шкив как на мотоблоках серии «Нева», так и других – типа «Салют» и «Кентавр».

1-й метод

Хитрость первого метода заключается в непосредственном вытачивании детали по выполненной ранее заготовке на токарном станке. Отсутствие дома токарного оборудования – не помеха удачному выполнению проекта, поскольку в любой момент токарное изделия можно заказать у специалистов. Если шкив крупного диаметра, могут быть трудности с поиском заготовки.

2-й способ

Требует большей сноровки и усидчивости.

Материально-технической базой самоделки послужат:

листовая фанера;
электроинструменты – дрель, лобзик, фрезер.

Рассмотрим последовательность работ:

определяемся с диаметром – информацию о величине шкива можно узнать из инструкции по эксплуатации к мотоблоку или непосредственно измерив снятый с него шкив;
отмеряем раствором циркуля необходимую длину, равную радиусу шкива;
ставим его на заготовку и очерчиваем круг;
берем электролобзик и вырезаем окружность;
для устранения шероховатостей круг шлифуем наждачной бумагой;
намечаем отверстие для внутреннего диаметра шкива и сверлим его дрелью. Для расширения используем боли, надетый на сверло;
фрезеруем место, куда будет надеваться ремень. С этой целью окружность саморезами прификсируют к верстаку, выбирают фрезу для ручного фрезера и делают канавку для ременной передачи;
перед монтажом шкива делаем промеры его посадочного места непосредственно в моторном отсеке. Только после этого можно приступать к сверлению окружности;
закрепляем шкив на редуктор мотоблока посредством фланца.

Основные этапы работ

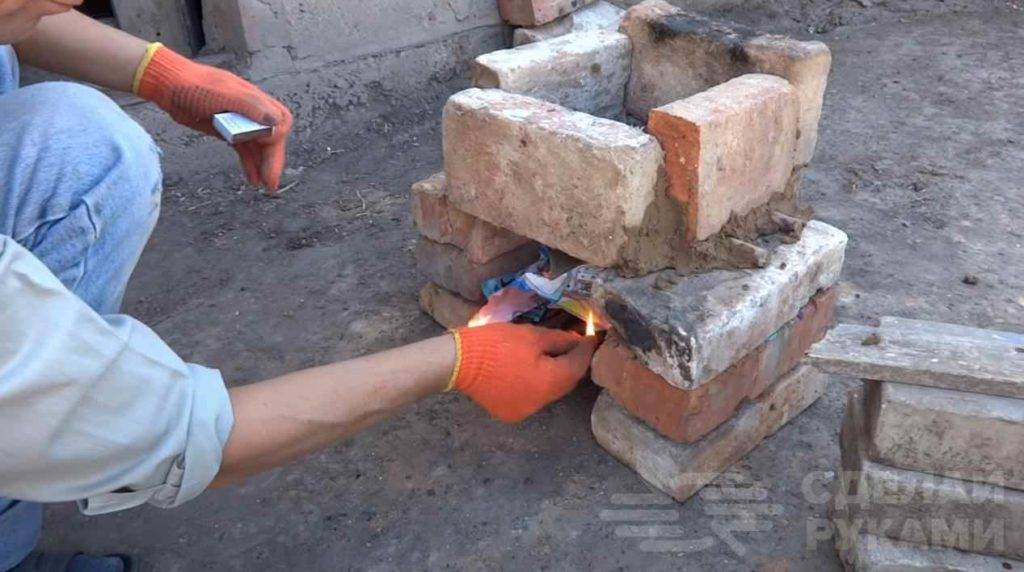

На следующем этапе автор на скорую руку собирает печь из кирпичей. Щели замазываем глиной. Сам тигель для плавки алюминия можно изготовить из корпуса стартера от автомобиля.

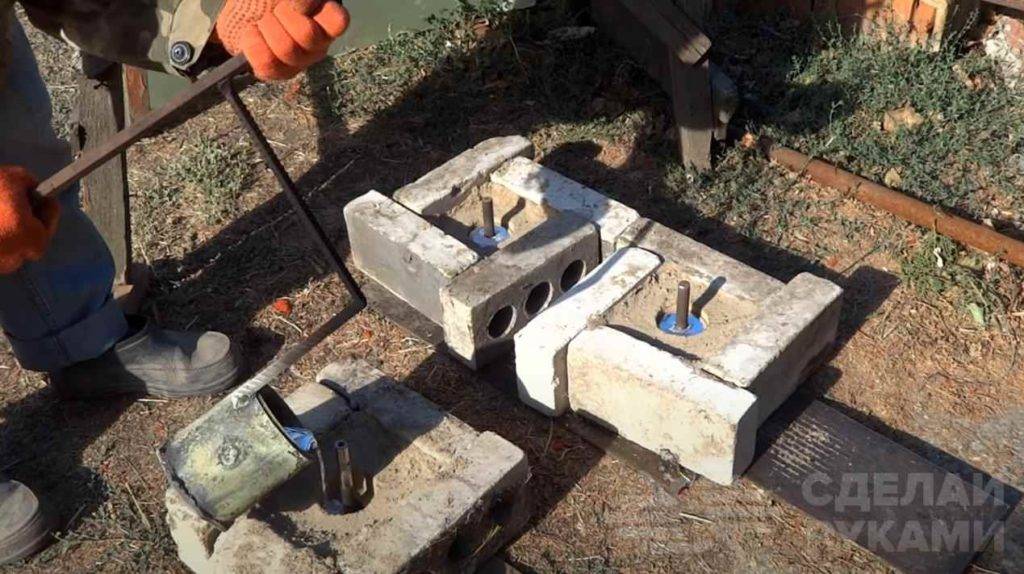

После этого можно приступать непосредственно к плавке самого алюминия. Чтобы этот процесс ускорить, необходимо заранее мелко нарубить деревянные щепки — они очень быстро горят и дают хороший жар.

Шлак, который собирается на поверхности расплавленного алюминия, надо периодически убирать. И после этого разливаем жидкий алюминий в формы.

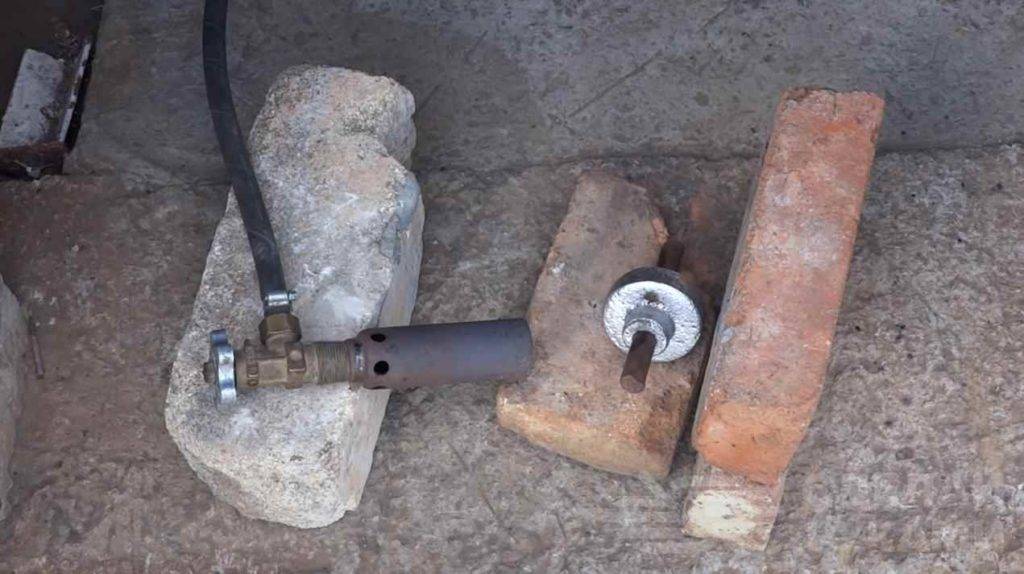

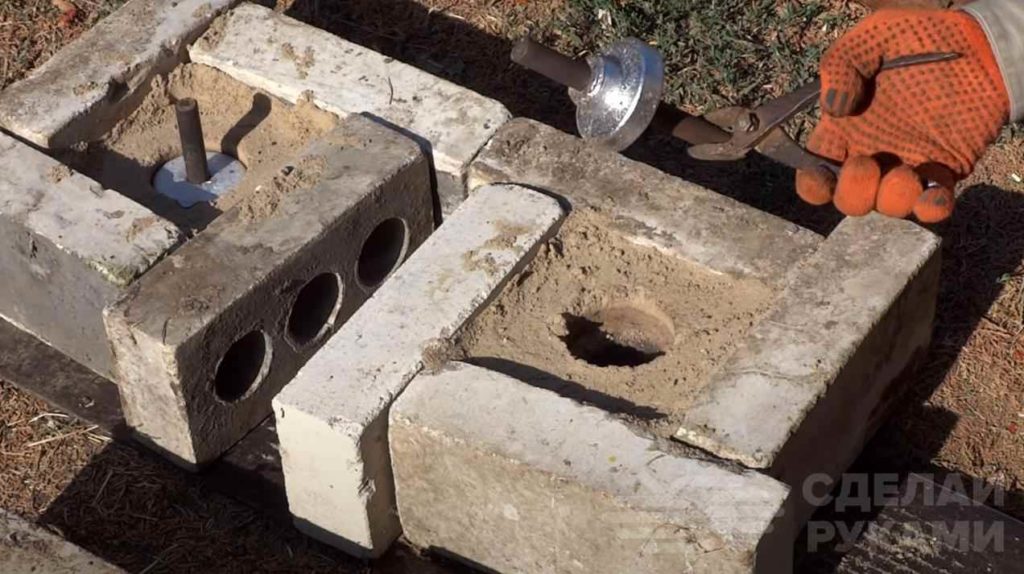

Когда алюминий застынет, необходимо будет достать металлические пруты. Для этого желательно их предварительно нагреть, а потом только выбивать молотком, зажав деталь в тисках.

Из какого металла изготовить шкив?

Чтобы понять, из какого материала должен быть изготовлен шкив, необходимо разобраться с его предназначением.

Шкив представляет собой фрикционное колесо, предназначенное для передачи крутящего момента от двигателя к вращающемуся валу посредством каната или ремня. Передача движения может быть как длинной, так и короткой. А так же — с разным усилием. Нагрузка может быть постоянной, а может быть динамически меняющейся.

Из этого следует, что изготавливать шкивы стоит из чугуна или стали. Как правило, подходит обычная сталь 40. Эти металлы обладают высокой износостойкостью повышенной прочностью.

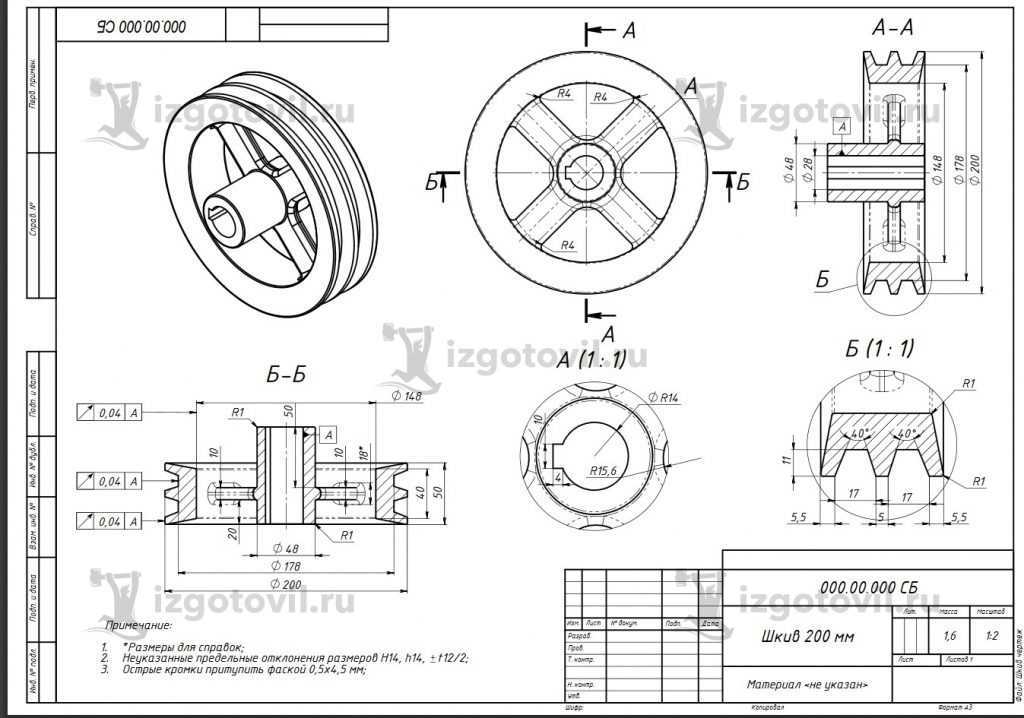

Изготовление шкивов по чертежам выполняется по следующей схеме:

отрезка заготовки на токарном станке
обработка (подрезка) торца
прорезание отверстия по центру заготовки
расточка центрального отверстия до нужного диаметра
нарезание канавок
нарезание резьбы

ООО «МИКРОН» выполняет токарные работы по изготовлению шкивов на заказ. Для получения более полной информации или оформления заказа Вы можете обратиться к специалистам компании.

Для велосипедной подвесной системы мне понадобилось изготовить несколько блоков. Подходящего диаметра заготовок у меня нигде не завалялось, и я обратил свой взор на фанеру.

Выпиливаем несколько примерно одинаковых квадратиков – попарно на каждый блок (но лучше использовать более толстую фанеру).

Сверлим в центре каждого из них (опять таки, примерно) отверстия под ось.

Попарно склеиваем квадратики, чтобы получилось два блока, которые мы стягиваем винтом, пропущенным в центральные отверстия. Закрученные гайки шайбами будут выполнять роль струбцины, стягивая заготовку до высыхания клея.

Зажимаем, получившийся столбик в тиски. И сошлифовываем углы, превращая квадрат в восьмигранник. Я использовал для этого шлифмашинку, но сгодится и просто напильник или даже грубая шлифовальная шкурка натянутая на брусок.

Получившуюся деталь зажимаем в патрон дрели и, положив на грубую шкурку, придаем форму цилиндра.

После этого фанерный блок стоит отложить на сутки, чтобы схватился клей, т.к. дальнейшие манипуляции пойдут на клеевом стыке.

Для дальнейшей работы нам потребуются обе руки, поэтому дрель желательно жестко закрепить на верстаке (я притянул ее к табуретке)). Заготовка зажимается в патрон, дрель включается..

Сначала карандашиком отмечаем середину заготовки (чтобы разграничить два блока). Затем круглым напильником, просто приложив его к детали, пропиливаем ручей шкива необходимой глубины. Напильник прикладывается как раз на клеевой шов (середина заготовки одного блока) поэтому и стоит дождаться высыхания клея.

Закончив протачивать вторую канавку, плоским, а лучше ромбовидным напильником, суживаем боковые части шкивов, делая их ромбовидными – при взгляде сбоку – это уменьшает трение о корпус блока при вращении.

Так как посередине блоки не склеивались, то при раскручивании винта, у нас в руках окажется два аккуратных одинаковых шкива.

Шкив является одной из наиболее важных запчастей и для сверлильного, и для токарного станка. Он представляет собой деталь, предназначение которой заключается в регулировке скорости и мощности работы двигателя. Конечно, заводские шкивы обладают высокой степенью надежности и спроектированы под свой станок, к которому идеально подходят.

Но со временем шкив, как и множество других деталей, выходит из строя и требует замены. В этой статье мы расскажем, как сделать шкив своими руками. Качественно сделанная вручную деталь может и не уступать по надежности заводским аналогам.

Существует несколько взглядов на изготовление шкивов для станков в домашних условиях. Большинство споров ведется на тему материала, из которого следует изготавливать эту деталь. Специалисты утверждают, что выполнять шкив из дерева – плохая затея. Дело в том, что во время эксплуатации станка на шкив припадает довольно серьезная термическая и физическая нагрузка. Деревянная деталь в таких условиях проработает не слишком долго.

Читать также: Как работать с вольтметром

Лучше всего в тяжелых условиях повседневной работы проявляют себя шкивы, сделанные из металла, но их изготовление требует специального оборудования и высоких навыков токаря. Средней по качеству и сложности создания (по сравнению с металлом и деревом) является самоделка, выполненная из фанеры. Такую деталь можно использовать и при ремонте заводского станка, и в процессе создания собственного аппарата.

Интересные факты об алюминии

Алюминий может гнуться как бумага или быть твёрдым как сталь. Алюминий повсюду, даже внутри нас.

Каждый взрослый получает около 50 мг алюминия каждый день вместе с пищей, это ни какая-то диета, просто этого не избежать.

Алюминий самый распространённый металл на планете. Его содержание в земной коре 8 %, но его не просто добывать, по крайней мере, в чистом виде.

В отличие от золота и серебра, алюминии не встречается в виде самородков или целых жил. Алюминий в 3 раза легче железа или меди.

Алюминий в своём первоначальном виде совсем не похож на металл, это всё из-за особой «любви» алюминия к кислороду.

Фактически первое применения алюминия в истории произошло, когда восточные гончары добавляли глину богатую алюминием в свои изделия, чтобы сделать их крепче.

Достаточный для производства пивных банок, прочный для гоночных автомобилей, гибкий для обшивки самолётов, способный превратиться во что угодно, алюминий – не заменимый материал для современного мира.

И это ещё не все особенности, который хранит этот полезный металл.

Источник

Делаем самодельный шкив в домашних условиях из металла и дерева

Шкив — важная деталь ременной передачи. Она передает вращение ведущего вала на ведомого, а также позволяет менять число оборотов.

Ременная передача распространена среди бытовой техники, станков малой и средней мощности, в различных двигателях внутреннего сгорания.

Для самодельных конструкций шкив можно изготовить самостоятельно, для этого понадобится домашняя мастерская и навыки работы с деревом, пластиком, металлом.

Как изготовить фанерный шкив в домашних условиях

Эта конструкция –наиболее простая в изготовлении. Она состоит из следующих деталей:

тело шкива;
щеки шкива;
крепеж-саморезы по дереву.

Количество деталей зависит от ширины приводного ремня. Если она больше, чем толщина фанерного листа, тело приводного колеса придется изготовить из нескольких фанерных кругов.

Диаметр заготовки щек должен быть больше диаметра тела на высоту ремня.

Последовательность изготовления фанерных шкивов следующая:

разметить заготовки;
выпилить их из фанеры лобзиком, просверлить центральное отверстие;
если тело состоит из двух или более кругов, скрепить их столярным клеем или ПВА, следя за совпадением осевых отверстий;
стянуть круги саморезами;
обработать боковую поверхность диска наждачной бумагой, напильником или шлифмашиной до получения гладкой ровной поверхности;
снять фаски с внутренней поверхности щек, их уклон должен равняться уклону поперечного сечения ремня;
закрепить щеки на теле с помощью клея и саморезов, следя за тем, чтобы не попасть в уже закрученные;
аккуратно рассверлить центральное отверстие.

При выполнении последней операции нужно сделать диаметр отверстия на полмиллиметра меньше, чем диаметр вала. Это позволит насадить детальна ось в натяг. Шкив из дерева готов.

Места для саморезов следует разметить заранее. Они должны находиться на одной окружности, а также на равных угловых расстояниях друг от друга. Если саморезов четыре- угол должен быть 90°, если 5 — 72°, если шесть — 60°. Тогда радиальную вибрацию удастся свести к минимуму.

Как изготовить алюминиевую деталь

Изготовление литого алюминиевого шкива пройдет существенно сложнее, но прочность и долговечность такой детали будут намного выше. Следует очень внимательно подходить к каждому шагу, точно соблюдать размеры, следовать рекомендациям.

В качестве сырья будет использован кусок алюминия. Понадобится также:

плавильный тигель, стальной или керамический;
муфельная или индукционная печь;
мелкий песок, глина для формовочной смеси;
пенопласт для модели.

Последовательность операций следующая:

подготовить формовочную смесь из глины, воды и песка; вырезать ножом из плотного пенопласта точную модель будущего шкива; наполнить сделанную из листового металла или досок форму смесью до половины, утрамбовать; положить модель, покрыть смесью, снова утрамбовать; оставив отверстие для выхода литейных газов; расплавить в тигле алюминий, осторожно вылить его в отверстие; после остывания отливки очистить ее от остатков смеси, сточить литник, отшлифовать. Такую деталь можно крепить на валу шпоночным либо шлицевым соединением. Он будет сидеть намного прочнее, сможет передавать значительно большие крутящий момент и скорость вращения

Он будет сидеть намного прочнее, сможет передавать значительно большие крутящий момент и скорость вращения

Такую деталь можно крепить на валу шпоночным либо шлицевым соединением. Он будет сидеть намного прочнее, сможет передавать значительно большие крутящий момент и скорость вращения.

Изготовление шкивов самостоятельно

В сети опубликовано много статей о том, как сделать шкив из дерева или металла своими руками.

Перед тем, как повторять ту или другую конструкцию, нужно иметь ввиду ряд моментов. Для деревянных конструкций диаметр оси двигателя должен быть немного больше отверстия.

В конструкции должен быть предусмотрен развал внутренних поверхностей щек с углом, равным уклону сечения приводного клинового ремня. Это позволит намного повысить передаваемую мощность за счет сцепления не только внутренней, но и боковой части ремня.

До начала изготовления детали, особенно если диаметр колеса большой, чертеж или хотя бы эскиз просто обязателен. Нужно также будет сделать расчет передаточного числа- оно будет равно отношению диаметров ведущего и ведомого диска.

Следует понимать, что фанерные шкивы могут долго прослужить лишь в конструкциях с ограниченной передаваемой мощностью и малыми угловыми скоростями.
