Разновидности и назначение тисков
Тиски – важнейший инструмент для мастера, без них он буквально «как без рук». Тиски выполняют фиксирующую функцию, надежно закрепляя изделие. Состоят они из нескольких обязательных частей:
- Винт ходовой части;
- Рукоятка;
- Две губки (одна в движении, другая статичная);
- Опорная часть механизма.
Чтобы тиски надежно закреплялись на рабочей поверхности, их фиксируют на специальные крепления. Способ крепления может носить постоянный (винты), или временный характер (присоски).

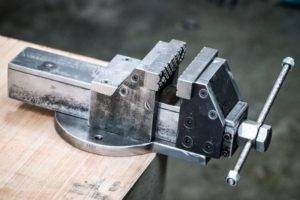

Слесарные тиски
Отличаются видом крепления – они закрепляются к столу или любой другой рабочей поверхности. В качестве материалов для крепления используются болты. Последние намертво завинчивают в основании конструкции. Это самый распространенный вид тисков.

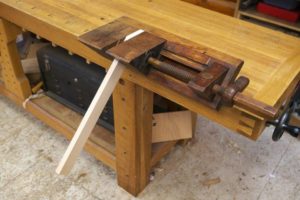

Столярные тиски
Данный вид предусматривает вариативность материала, используемого для создания тисков. Чаще всего их изготавливают либо из металла, либо из дерева. Крепятся к рабочей поверхности не сверху, а снизу.
Расположенный ходовой винт позволяет тискам находиться в движении, а направляющие конструкции регулируют это движение.
Площадь поверхности губок значительно больше чем у аналогичных устройств. Чтобы исключить риск механических повреждений, поверх губок устанавливаются специальные накладки. Их обычно изготавливают из дерева или резины.
Создание проекта тисков
Создание проекта тисков — это довольно сложный процесс, который требует определенных навыков в области инженерии и металлообработки.
Определение задачи
Первым шагом при создании проекта тисков является определение задачи, которую нужно решить. Необходимо учитывать размеры и форму деталей, с которыми будет работать мастер, и выбрать соответствующий тип тисков.
Выбор материала
После определения задачи необходимо выбрать материал для изготовления тисков. Обычно используются металлы, такие как сталь или чугун, но также могут использоваться другие материалы, такие как алюминий или пластмасса.
Создание чертежа
После выбора материала необходимо создать чертеж тисков, который будет использоваться для изготовления. В чертеже должны быть указаны размеры и форма тисков, а также подробная информация о зажимах и других элементах.
Как сделать тиски своими руками из металла: материалы и последовательность работ
Слесарные и фрезерные тиски предназначены для работ с металлом, поэтому здесь потребуется более надежный и крепкий материал. Речь идет о прочной стали или чугуне. В то же время их, как и деревянные, можно изготовить собственноручно. Проще всего сделать своими руками тиски из швеллера. Для этого понадобится такой набор инструментов:
- сварочный аппарат;
- электрическая дрель;
- болгарка с кругом для зачистки;
- угольник для правильного определения углов;
- сверла разного размера и диаметра.
Кроме того, потребуются такие материалы и подсобные средства для изготовления тисков из швеллера своими руками:

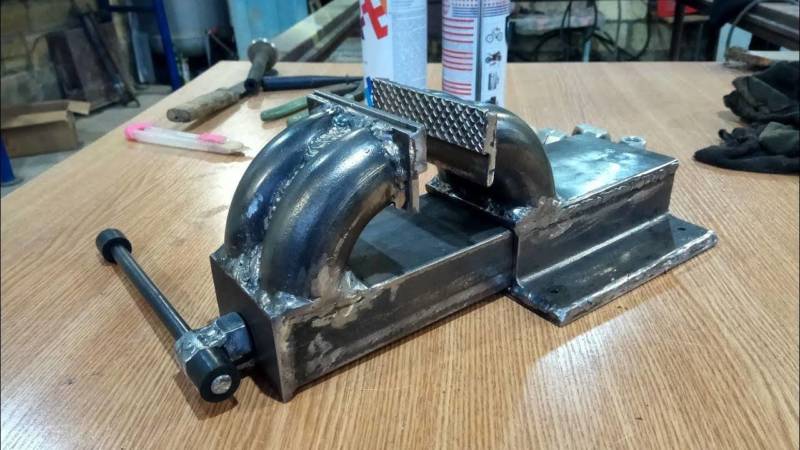

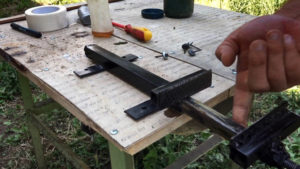

Слесарные тиски проще всего изготовить своими руками из швеллера
- чертежи;
- швеллер из стали толщиной 6 мм;
- лист металла толщиной от 6 мм;
- уголок размером 70х70 либо 50х50;
- шпилька диаметром 16 мм, используемая в качестве прижимного винта;
- болты и гайки – 20 комплектов.
Пару гаек, в которые вкручивается винт, самостоятельно сделать нелегко, здесь лучше всего воспользоваться услугами профессионального токаря. Гайку к швеллеру приваривают максимально соосно. Торцы швеллера следует прикрыть, используя куски металлических листов, в планке необходимо сделать отверстие для винта.
На следующем этапе при помощи болгарки вырезают два уголка и пластину. Готовые уголки прилаживают к швеллеру с обеих сторон и накрывают кусочком металла. Таким образом, получается П-образная конструкция, которая является основой сделанных своими руками тисков из швеллера.
Для изготовления станины потребуется лист металла толщиной 7-10 мм, в котором просверливают по четыре дырки с каждой стороны, а также делают 6 отверстий на П-образном элементе. К станине приваривают одну гайку, а по бокам от нее – два металлических стопора. Изготавливают также своими руками губки для тисков: их вырезают из стали. Одну часть приваривают сразу, а вторую прикрепляют на подвижную деталь.

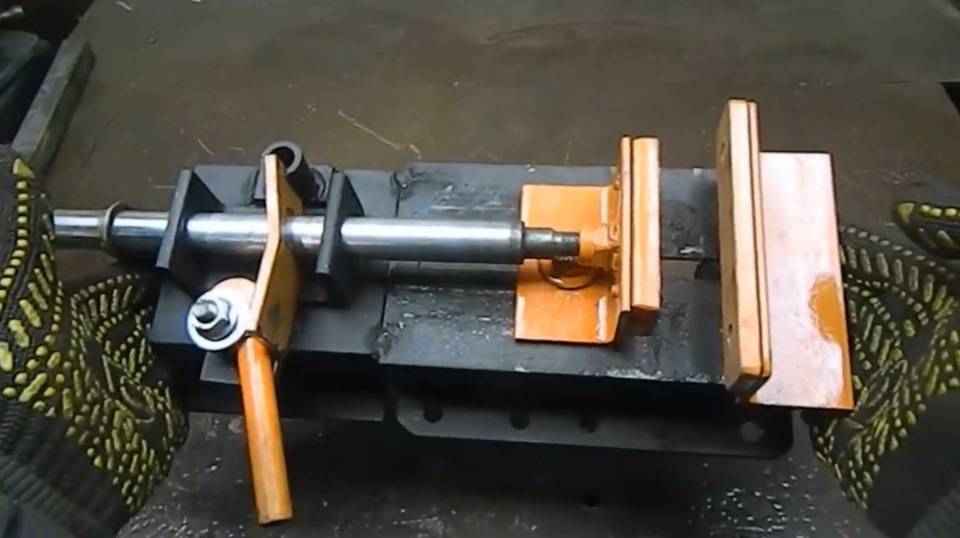

Тиски своими руками из уголка: пошаговая инструкция изготовления

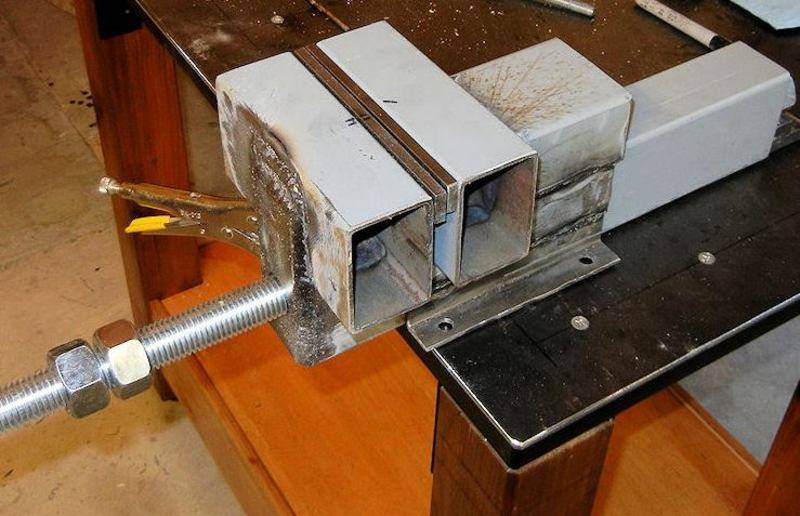

Можно изготовить своими руками станочные тиски из металлического уголка. Для этого потребуются те же инструменты, что и для работы со швеллером, а материалы необходимо подготовить следующие:
- металлический уголок 30х30;
- шпилька с нанесенной резьбой;
- гайки под шпильки;
- маленький подшипник.
Образец чертежа тисков из уголка можно найти в интернете. В соответствии с требуемыми размерами несложно сделать собственное изделие. Сначала следует подготовить две заготовки, распилив уголок. Их размер зависит от ширины станины сверлильного станка. Далее из толстого металла при помощи болгарки изготавливают две губки и наносят разметку, по которой сверлят отверстия для их фиксации к основанию.

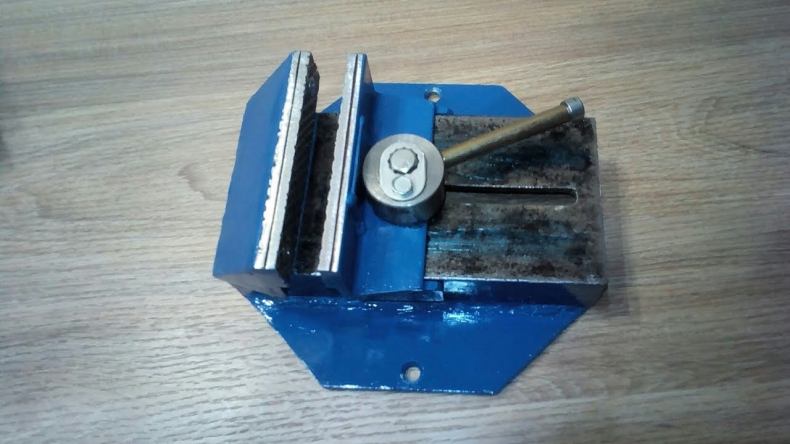

Станочные тиски можно сделать своими руками даже из металлических уголков
Затем необходимо сделать струбцину своими руками. Потребуется взять часть уголка с просверленным отверстием для шпильки. Подшипник лучше приварить сразу. На стороне, противоположной креплению с подшипником, необходимо зафиксировать такой же уголок и сделать отверстие для вала. С другой стороны следует приварить три гайки. Для удобного вращения шпильки к основе гайки крепят вороток. Такие тиски обойдутся значительно дешевле. Кроме того, зная их устройство, можно самостоятельно проводить ремонт тисков в случае необходимости.
Опытные мастера знают, что одновременно сверлить и держать детали довольно сложно. В итоге работа получается неточной, что сказывается на качестве изделия. Упростить задачу в значительной мере помогут тиски соответствующего типа. Используя рекомендации, приведенные в статье, можно сделать их своими руками. При этом такие тиски практически ничем не будут отличаться от приобретенных в магазине, но обойдутся значительно дешевле.
Элементы тисков
Зажимное приспособление должно иметь несколько основных элементов:
- губка неподвижная;
- губка подвижная;
- винтовой механизм;
- уголок поперечный;
- скоба подвижной губки;
- ползун;
- основная опора (уголок продольный).

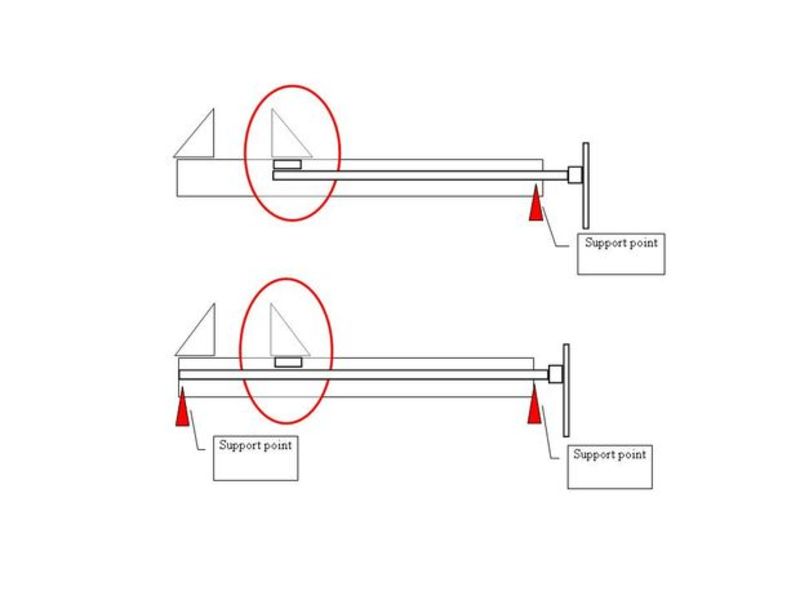

Схема самодельных тисков
Конструктивно решение зажима может быть различным. Иногда в качестве исходных материалов используют даже обычные пассатижи.
Самые простые конструкции
Принято определять по особенностям устройства следующие виды тисков:
- массивные стационарные. Такие обычно размещают на одном из углов верстака. В кузнях принято устанавливать на отдельную опору, установленную на мощный фундамент;
- поворотные можно использовать с нескольких сторон. При необходимости расположение губок ориентируют в разных направлениях;
- машинные предусматривают для использования на сверлильных станках. Можно располагать подобные изделия на фрезерных столах, строгальном или долбежном оборудовании, а также на сварочных линиях;
- клиновые отличаются тем, что конструкция имеет своеобразный вид. Такие фиксаторы позволяют развивать довольно большие усилия прижатия закрепляемых деталей;
- параллельные конструкции Моксона. Особенностью их является использование не одного, а нескольких винтовых зажимов. Длинномерные детали в разных частях закрепляются в разных точках;
- вертикальные используют для обработки изделий, имеющих большую высоту. Опора подобных тисков может находиться внизу, а зона обработки располагается сверху.
Слесарные тиски своими руками — часть 1

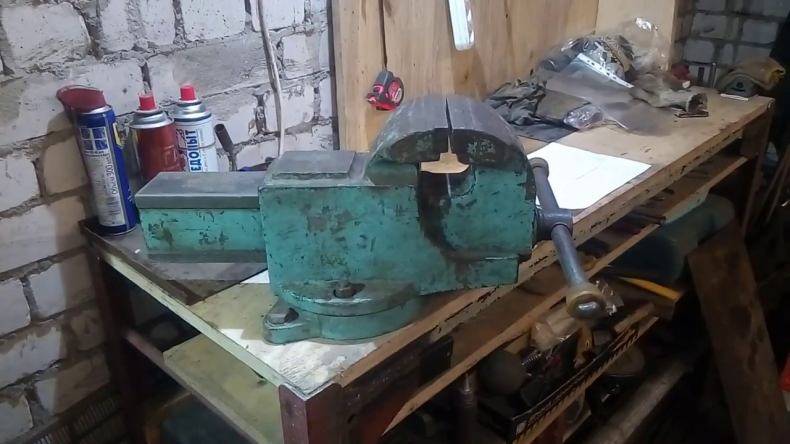

Если зайти в магазин и посмотреть на стоимость слесарных тисков с шириной губок от 120мм, то становится как то грустно… Посмотрев на металл, который у меня имеется в наличии на даче я решил потратить денек на самостоятельное изготовление слесарных тисков.
Материал который я присмотрел для изготовления тисков:
— лист железа для основы тисков толщиной 4мм — профильная квадратная труба 50мм с толщиной стенки 4мм — уголок 60мм с толщиной стенки 5мм — уголок 75мм с толщиной стенки 8мм — полоса толщиной 10мм — шпилька резьбовая 20мм — длинная гайка 20мм
Пластина под основание тисков у меня была размером 200х160мм. Я решил отрезать такую же и насверлив в одной из пластин равномерно отверстий диаметром 8мм точечными сварками скрепил эти две пластины между собой.
Места сварки зачистил:
По центру пластины начертил центральную линию и по краям от нее также начертил пару линий шириной 20мм — на толщину шпильки.
Длинную гайку в которую будет вкручиваться шпилька я установил на проставку — кусочек полосы толщиной 10мм к которой и приварил эту гайку.
Гайку на проставке установил по центру начерченной линии и вкрутив в нее шпильку выровнял по центру.
После этого приварил площадку с гайкой к пластине-основанию и зачистил.
В качестве боковин будет использоваться уголок 60мм с толщиной стенки 5мм и длиной 200мм. Поставил их чтобы посмотреть как это будет выглядеть:

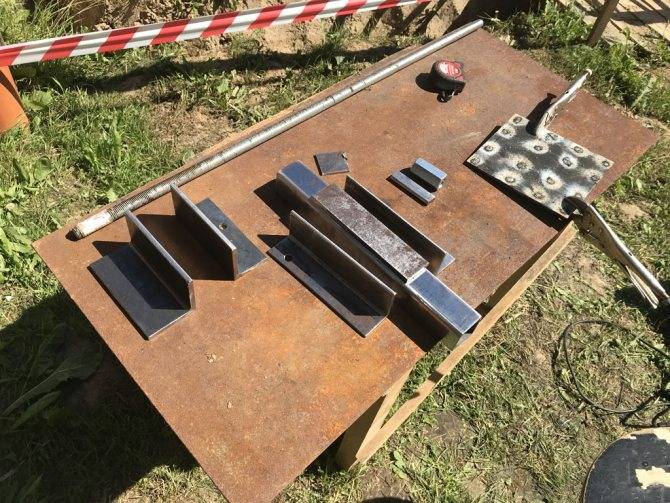

Вот общий вид деталей для слесарных тисков:

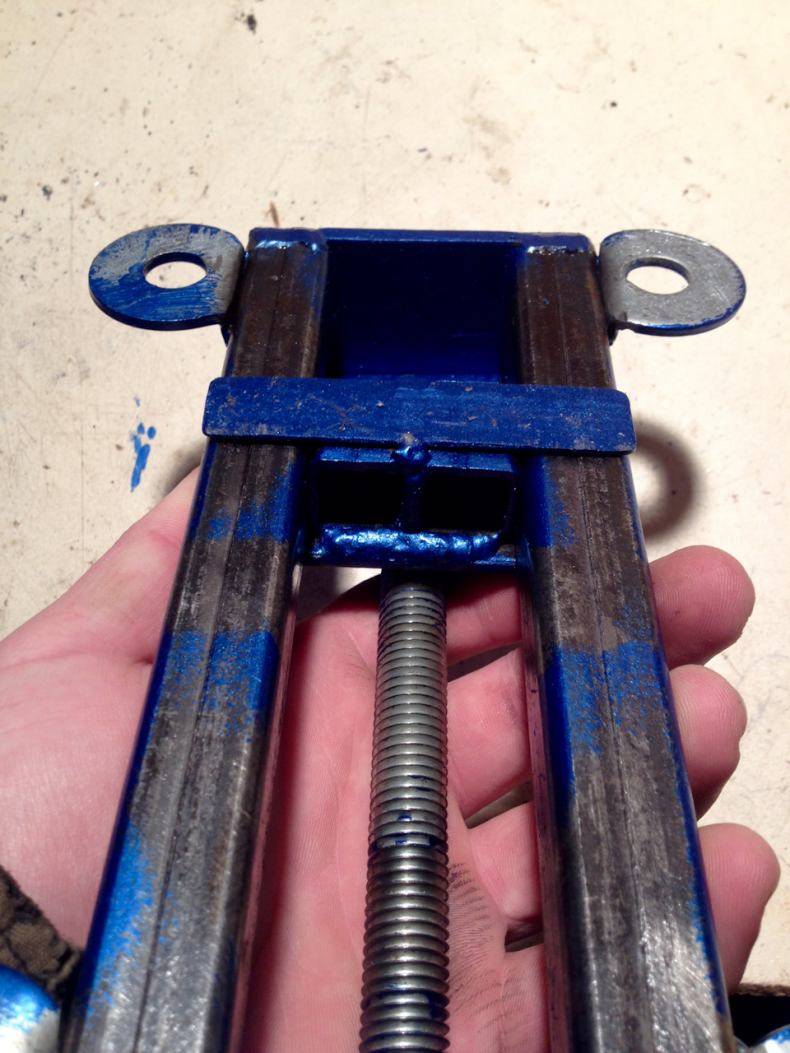

В профильной трубе 50х50мм сделал болгаркой продольный паз шириной чуть больше чем приваренная подставка с гайкой. С краю этой трубы оставил не пропиленную часть равную ширине будущих губок.
Уголки обхватывающие профильную трубу прихватил прихватками к листу-основанию. Между этими уголками положил пластину шириной 50мм и толщиной 10мм. Чтобы профильная труба нормально двигалась, между этой пластинкой сверху и самой профильной трубой сделал проставку. В качестве проставки использовал пару полотен для ножовки по металлу.
После этого пластину приварил по всей длине. Получился своеобразный короб:
Поскольку щель между пластиной и уголками получилась достаточно большой, то после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину уже изнутри. Поскольку профильная труба имеет полукруглые края, то сварочный шов изнутри ходу профильной трубы не мешает.
После этого получившийся короб зачистил:
В качестве основания под губки тисков использовал более толстый уголок 75мм и толщиной стенки 8мм. Ширина будущих губок будет 150мм. Установив уголки на будущие места крепления я обрезал их немного на скос.
В качестве самих губок будет использоваться отрезок из полосы толщиной 10мм. Губки будут иметь размер: 150х50х10мм.

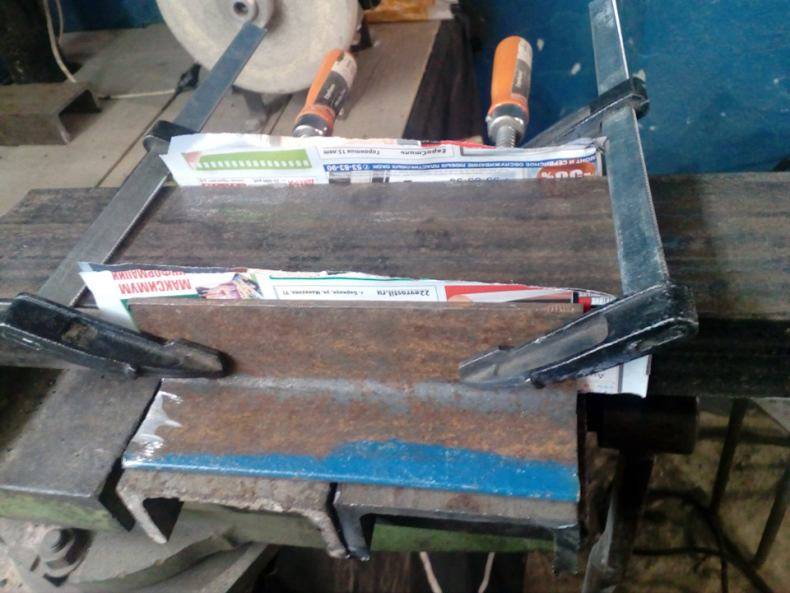

Прикрепив эти будущие губки к своим уголкам я закрепил их щипцами-«собаками» и просверлил насквозь отверстия 4,2мм. Затем в уголках я нарезал резьбу 5мм, а в губках рассверлил отверстия сверлом 5,1мм и сделал зенковку под потай.
В нарезанную резьбу я вкрутил болтики и с обратной стороны прикрутил по две гайки которые затем обварил сваркой. Получилось некая удлиненная резьба 5мм.

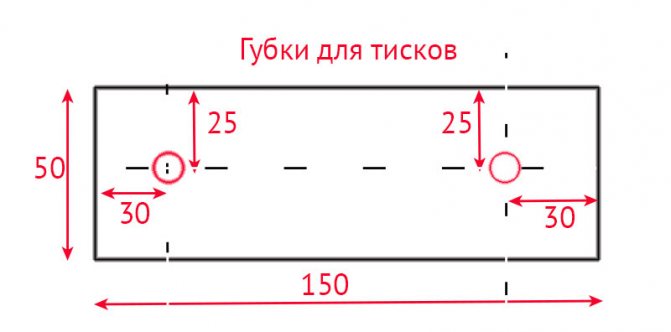

Отверстия для крепления губок к уголкам делал по центру губок — по 25мм от вертикальной линии и по 30мм от краев.

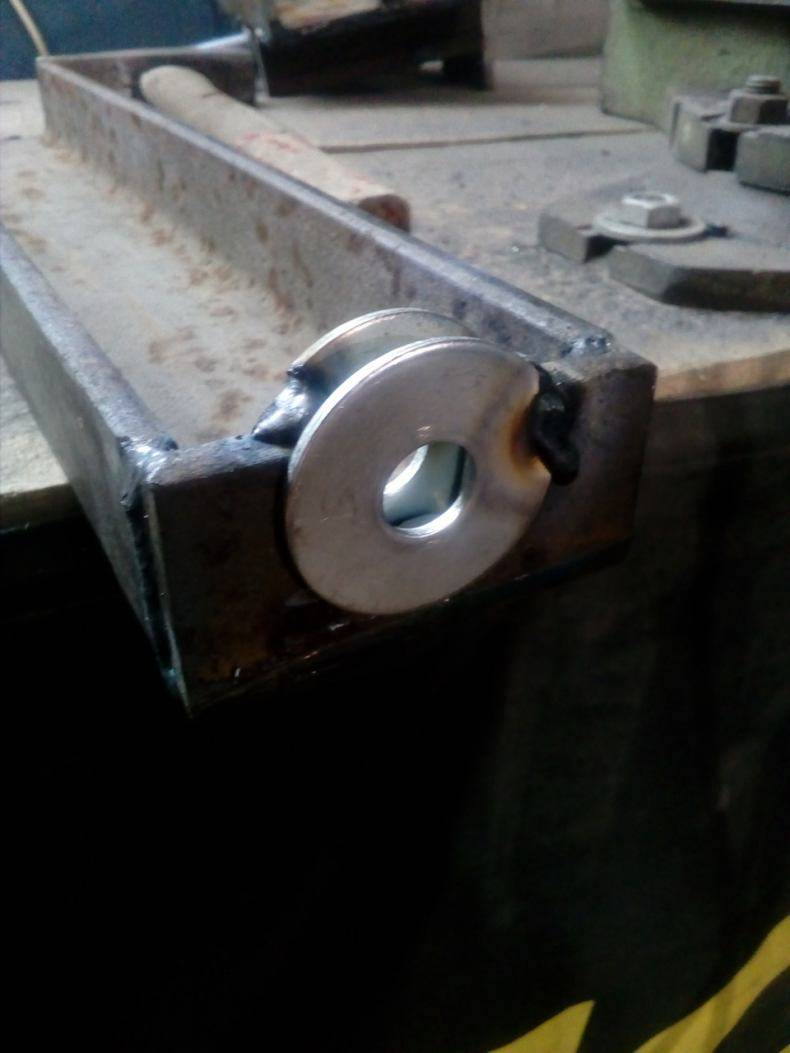

С торца профильной трубы, где в будущем будет крепиться вороток к шпильке я, изначально, планировал приварить квадратную площадку. Затем решил по краям трубы приварить по отрезку уголка в которых затем нарежу резьбу и площадку эту не приварю, а прикручу винтами. Это позволит мне в дальнейшем при необходимости разобрать тиски.

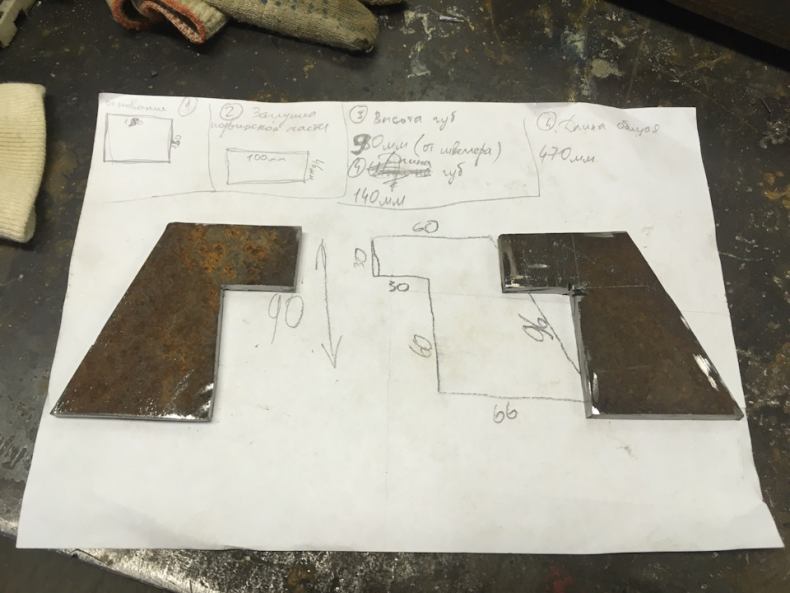

Поставив уголок с будущими губками на эту часть, я сделал скосы уголка относительно выступающим приваренным уголкам.
В дальнейшем для усиления губок с внутренней стороны уголков будут приварены раскосы и все это заварено пластиной толщиной 4мм.

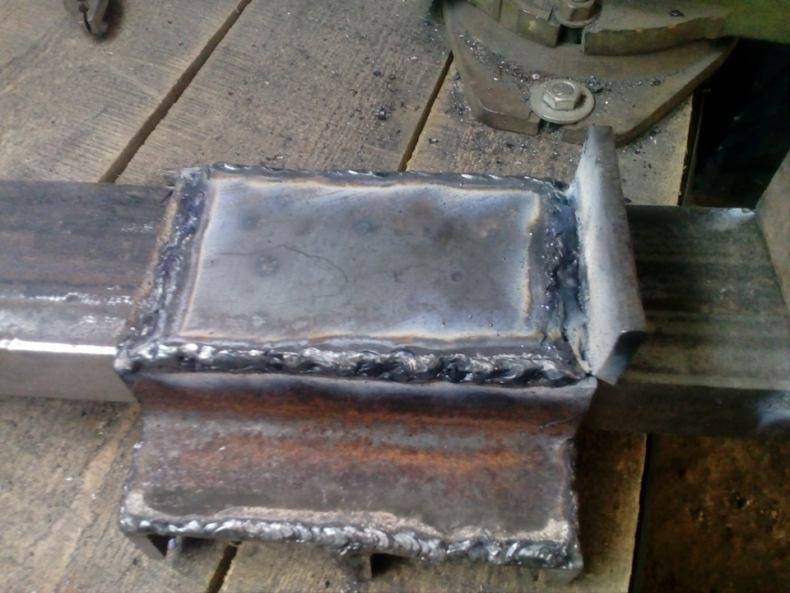

Для усиления верхней части тисков, там где имеется место для наковальни, я положил еще одну пластину толщиной 8мм (как у уголка губок) и шириной равной общей ширине короба. Таким образом если в дальнейшем придется использовать наковальню по прямому назначению, то вся нагрузка будет производиться на вертикальные ребра боковых уголков.
Приварив усиливающие раскосы я закрыл уголки губок пластиной толщиной 4мм и зачистил все болгаркой, а затем наждачным кругом с зерном 40.
Да, по сварке… Варил я аппаратом Форсаж-161 Электрод — МР-3С 3мм Ток сварки — около 110А.
При обваривании уголков пластиной 4мм я использовал те же электроды, только на токе около 80А.
Затем я это дело все обезжирил и покрыл из баллончика грунтовкой с краской:

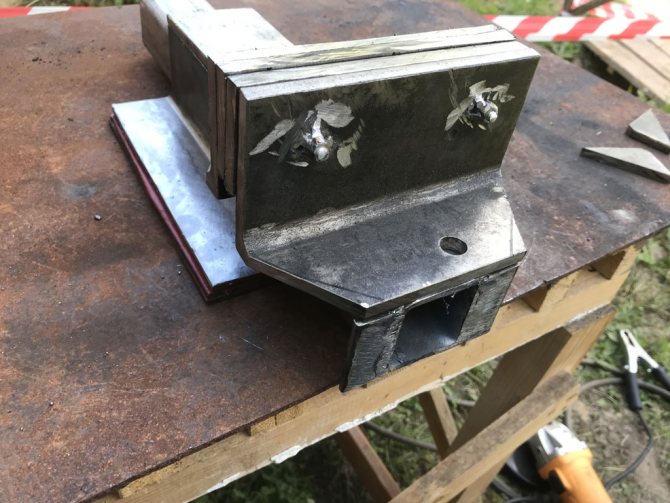

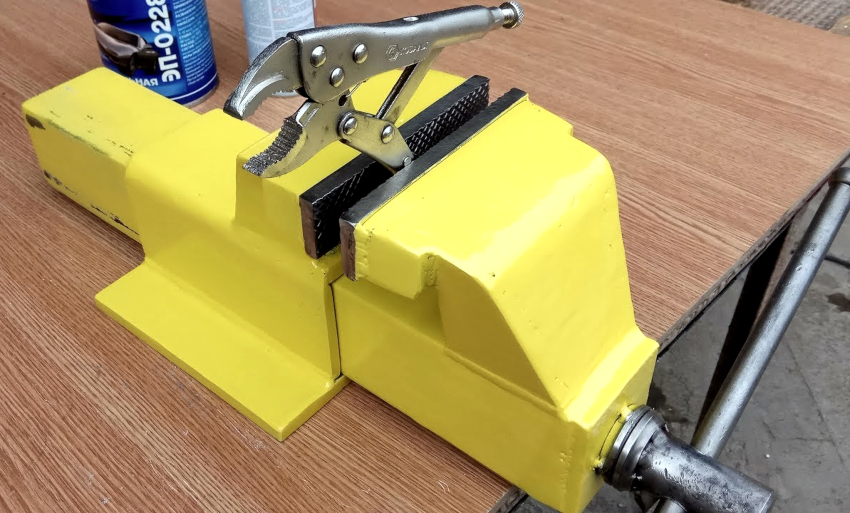

В сборе на данный момент это выглядит так:
Во второй части по самостоятельному изготовлению слесарных тисков: — установка губок с нарезкой от скольжения — установка торцевой заглушки с винтом и воротом — крепежные отверстия в подошве тисков

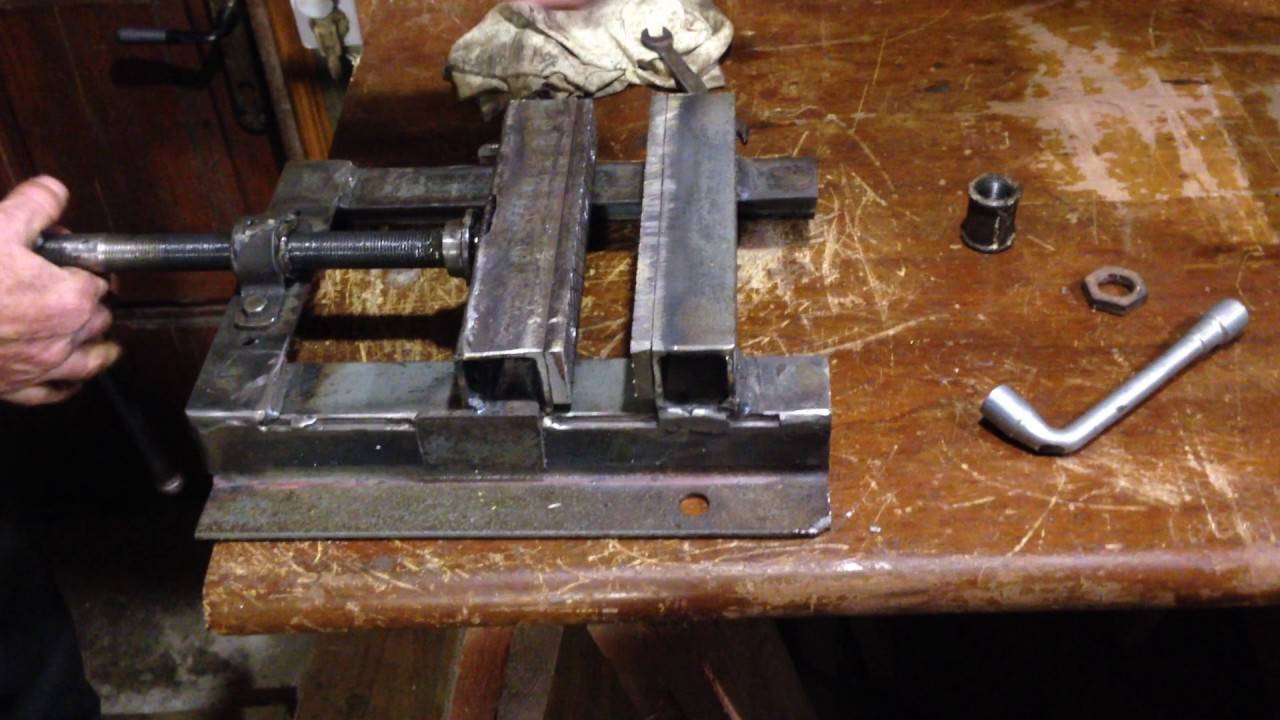

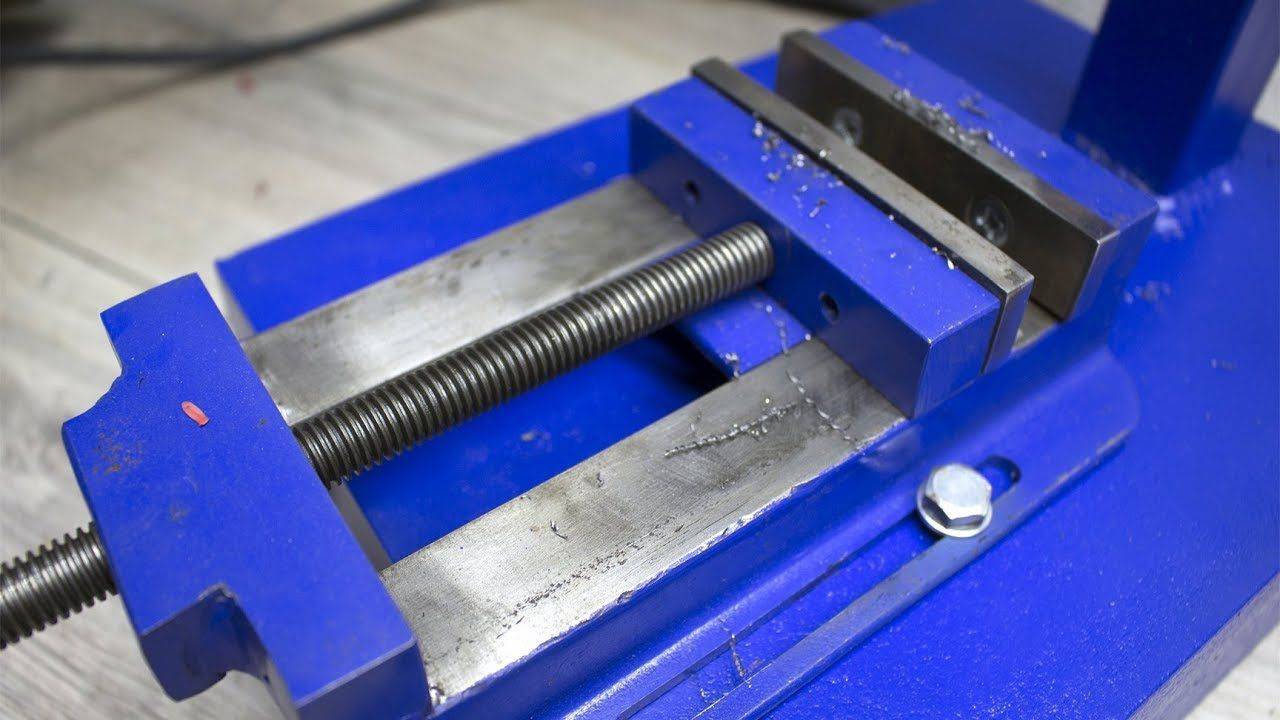

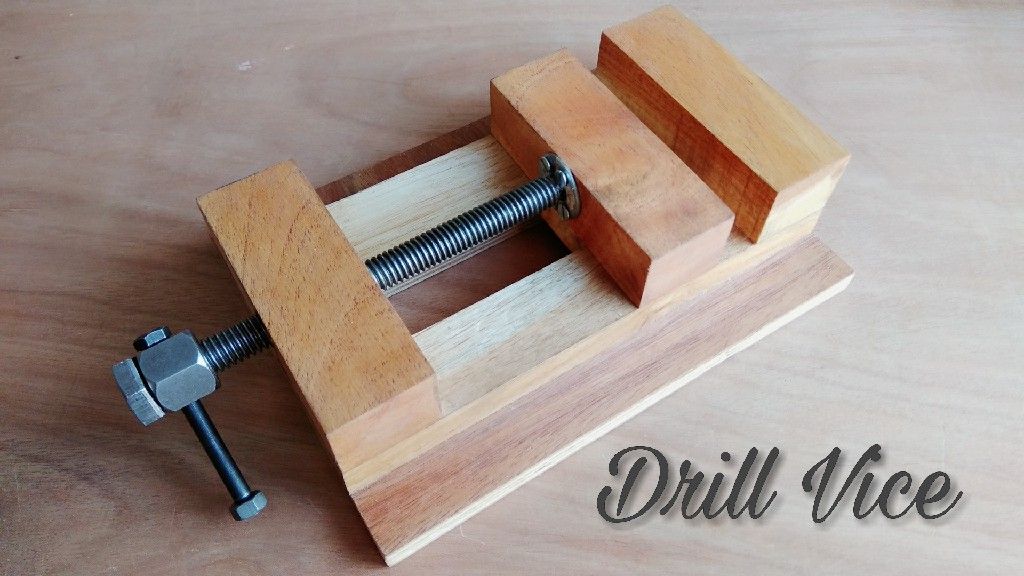

Тиски для сверлильного станка
Тот, кто пользуется сверлильным станком, наверняка знает, насколько сложно сверлить и одновременно держать заготовку, которая так и норовит прокрутится или отлететь и травмировать мастера. Как правило, в старых станках на станине отсутствуют тиски, что приносит определенные неудобства. Для более комфортной работы можно приобрести инструмент, а можно изготовить тиски для сверлильного станка своими руками.
Для станочных тисков понадобятся:
- Уголок 30 на 30.
- Шпилька с резьбой.
- Гайки под шпильку.
- Небольшой подшипник.
- По желанию можно окрасить изделие.

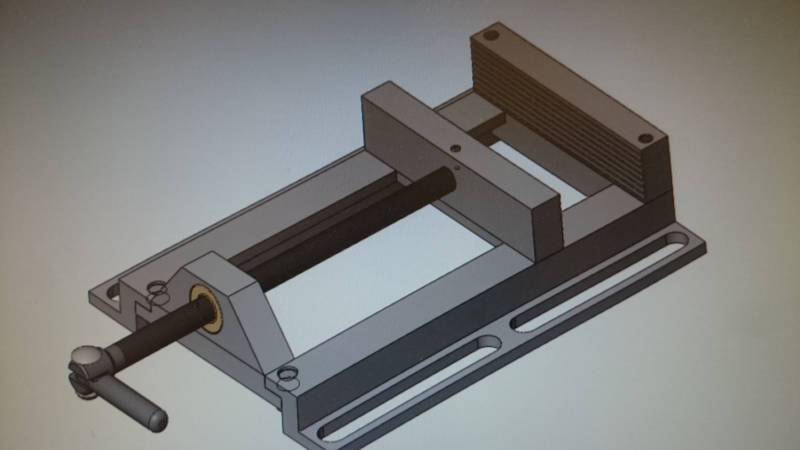

Чертеж выглядит следующим образом:
Для начала необходимо отпилить два уголка. Размер подбирается в зависимости от габаритов станины сверлильного станка. Из толстого металла вырезать болгаркой две губки и сделать разметку. В них просверлить дырки для крепления губок к основанию.
Взять кусок уголка и просверлить отверстие для шпильки. Сразу можно наварить подшипник, как показано на рисунке.
Напротив крепления с подшипником приварить аналогичный уголок и просверлить отверстие для вала.
Напротив крепления, где находится подшипник, необходимо приварить три гайки.
Как сделать столярные тиски самостоятельно
Для работы с металлическими деталями и заготовками используются слесарные тиски. Если же возникает потребность в обработке деревянных заготовок, то для таких целей слесарные тиски подходят меньше всего, так как они имеют некоторые недостатки. Фиксируемые детали могут деформироваться, поэтому для работы с деревообрабатывающими материалами рекомендуется пользоваться слесарными тисками. Покупать их специально для работы с деревом совсем не обязательно. Для таких случаев можно сделать столярные тиски своими руками. Инструкцию по изготовлению рассмотрим подробно.
Столярные тиски делаются из дерева, что является преимуществом при их изготовлении. При работе с деревом исключается необходимость применения сварочного аппарата. Для сверления отверстий используется дрель, а для отрезания деталей будущего инструмента, применяется ручная ножовка, лобзик или болгарка с диском по дереву.

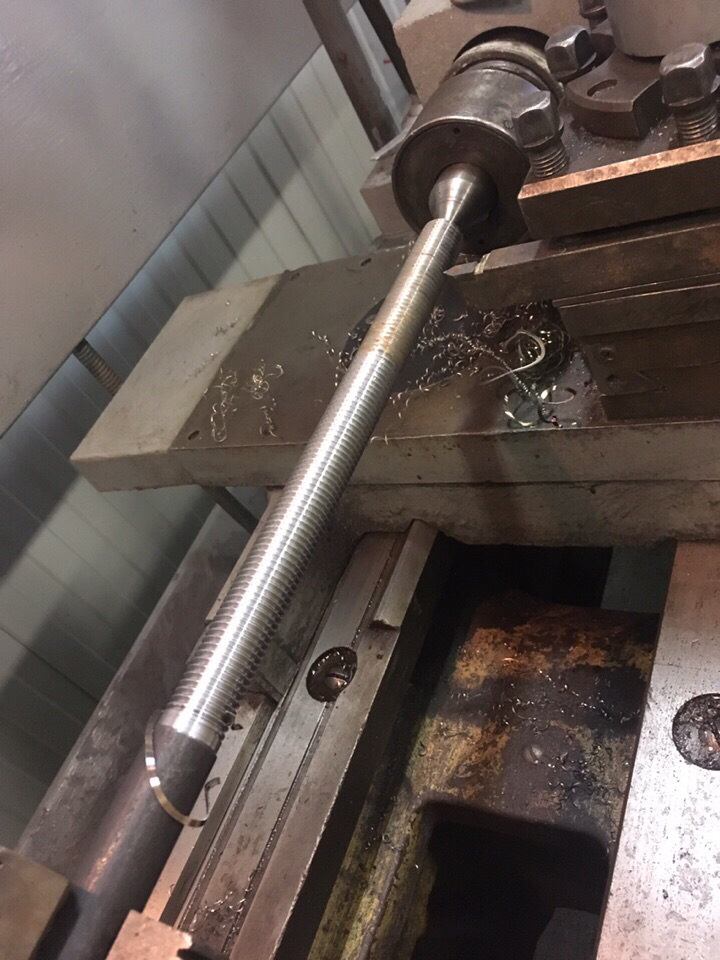

Первым делом подготовим винт. Для этого отрезаем необходимую длину шпильки
На шпильку накручивается с одной стороны гайка
Используя водопроводный тройник, следует надеть его центральным отверстием на шпильку
Причем важно соблюдать, чтобы шпилька не выступала за грани двух параллельных отверстий тройника. Просверлить по центру тройника отверстие для установки болта под ключ на «10». Сверлить необходимо тройник вместе со шпилькой
Сверлить необходимо тройник вместе со шпилькой
В полученное отверстие установить болт под ключ на «10». Таким способом изготавливается рукоятка для будущего инструмента
Далее переходим к изготовлению губок тисков. Для этого из доски, толщиной не менее 6 см, следует отрезать необходимую длину — 20-30 см
Две доски должны получиться одинакового по длине размера. Именно эти доски будут выступать в качестве фиксирующих губок
По центру обеих досок требуется просверлить центральные отверстия, через которые будет проходить шпилька
Просверливаем дополнительные отверстия по бокам обеих досок, которые нужны для направляющих
В одной доске на центральном отверстии нужно сделать паз для размещения гайки
Теперь завинчивается гайка и насаживается шайба на шпильку со стороны, где имеется сквозное отверстие
Устанавливаем шпильку в центральное отверстие доски с пазом
С другой стороны шпильки устанавливается шайба, и насаживается тройник, фиксирующийся болтом
Гайку с обратной стороны доски следует затянуть, утопив ее в пазу. Чтобы предотвратить в будущем вращение этой гайки, ее необходимо соединить со шпилькой. Для этого можно воспользоваться сваркой, но альтернативный способ — применить дрель. При помощи дрели сверлится отверстие в гайке, насаженной на шпильку, посредством которого обеспечивается жесткая фиксация двух деталей
Используя соответствующего диаметра болт, необходимо его забить в отверстие, сделанное в предыдущем пункте
Собираем конструкцию, получая в итоге подвижную губку тисков
Используем два металлических стержня, которые необходимо установить в боковые отверстия доски
К столу или верстаку присоединяется вторая доска, которая будет играть роль неподвижной губки столярных тисков. Для этого фиксируем доску струбциной к столу, после чего сверлим отверстия в конструкции стола
Приступаем к сборке конструкции. Для этого необходимо соединить две части, используя широкую гайку. После накручивания гайки на шпильку, необходимо обвести ее грани по периметру
По полученной разметке необходимо вырубить паз, воспользовавшись стамеской. Это необходимо для того, чтобы зафиксировать гайку в губках тисков
Утапливаем гайку в конструкцию губки
Получается практически готовые столярные тиски, на которых не хватает только рукоятки. Сделать ее можно из деревянной трубки соответствующего диаметра. После этого собираем инструмент
Чтобы направляющие свободно перемещались в неподвижной губке, следует изготовить стальные втулки, и установить их внутрь отверстий. Неподвижная губка фиксируется к поверхности стола посредством саморезов. Причем к этому делу нужно отнестись ответственно. Предварительно следует просверлить отверстия, а также сделать пазы для шляпок саморезов. Ведь поверхность доски является рабочей частью столярных тисков, поэтому любые выступы на ней и прочие дефекты негативно отразятся на качестве обрабатываемых заготовок.
Вот таким вот несложным способом можно изготовить в домашних условиях столярные тиски. Причем для их изготовления не понадобится покупать материалы, так как все самое необходимое наверняка имеется в распоряжении у каждого домашнего мастера.
Это интересно: Топ 10 лучших электролобзиков и критерии выбора инструмента
Инструкция по изготовлению
Когда заготовки и инструмент подготовлены, а чертежи с размерами лежат под рукой, первым делом нужно изготовить губки для простых тисков. Здесь следует выбрать фанеру, брус и выпилить детали по выбранной длине и ширине. Взять угольник, авторучку или карандаш и наметить места для отверстий. Заготовки лучше закрепить в целях повышения комфорта и безопасности. Можно использовать струбцины.
На следующем этапе необходимо просверлить 2 отверстия, а в фанере отдельно – по краям торцов – просверлить дополнительно 6 отверстий. Они предназначены для саморезов. А чтобы потом утопить шляпки в материал, необходимо слегка рассверлить готовые отверстия сверлом большего диаметра.
Чтобы сделать самодельные рукояти, понадобится пара кольцевых коронок. Одна малого размера, а другая среднего. Приложить приспособления к дереву и наметить карандашом диаметры. Затем при помощи специальной насадки установить коронки и вырезать заготовки по отметкам электродрелью. После этого взять наждачную бумагу и удалить заусенцы с острых краев.
В деталях большого диаметра создать небольшие углубления. Для такой цели можно использовать перьевое сверло. В обе заготовки вбить по гайке и вкрутить в них шпильки с нарезанной резьбой. В заблаговременно просверленные отверстия в каждой шпильке вставить по куску проволоки, которые будут служить в качестве стопора. Получившиеся два круга теперь необходимо склеить, применив заранее приготовленный клей ПВА, а для лучшей надежности усилить двумя саморезами. На этом изготовление рукоятей завершено.

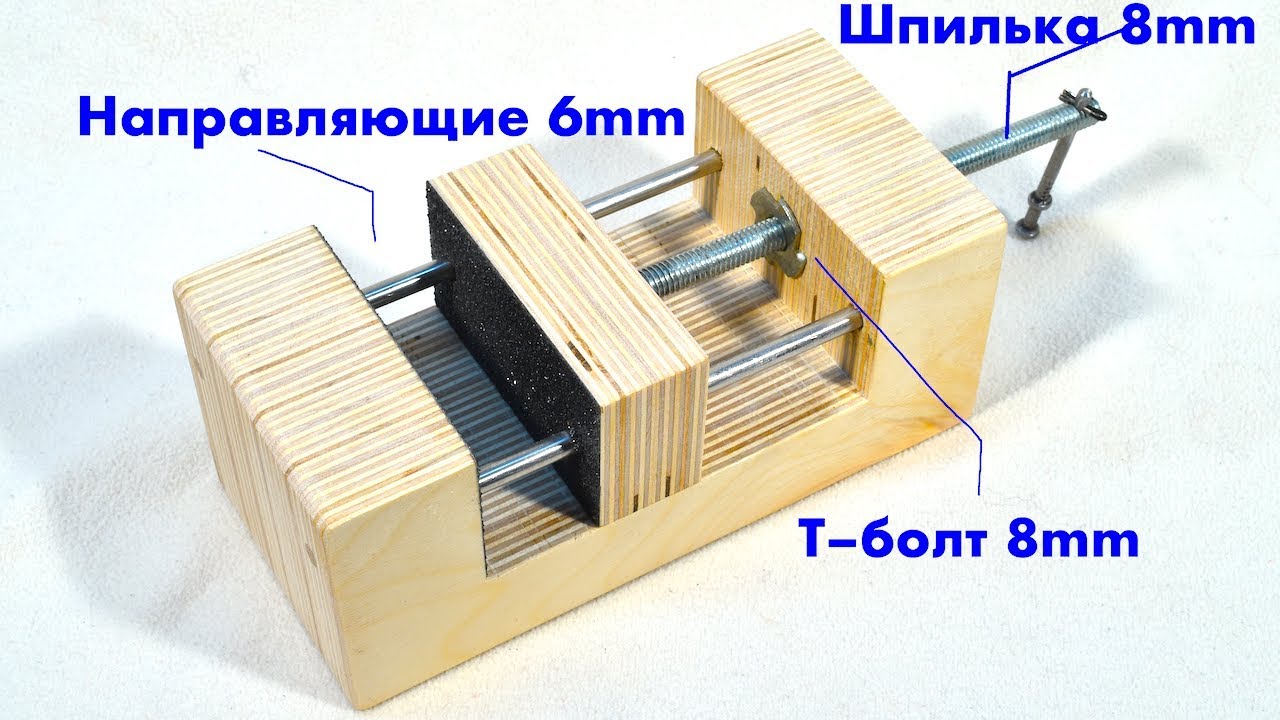

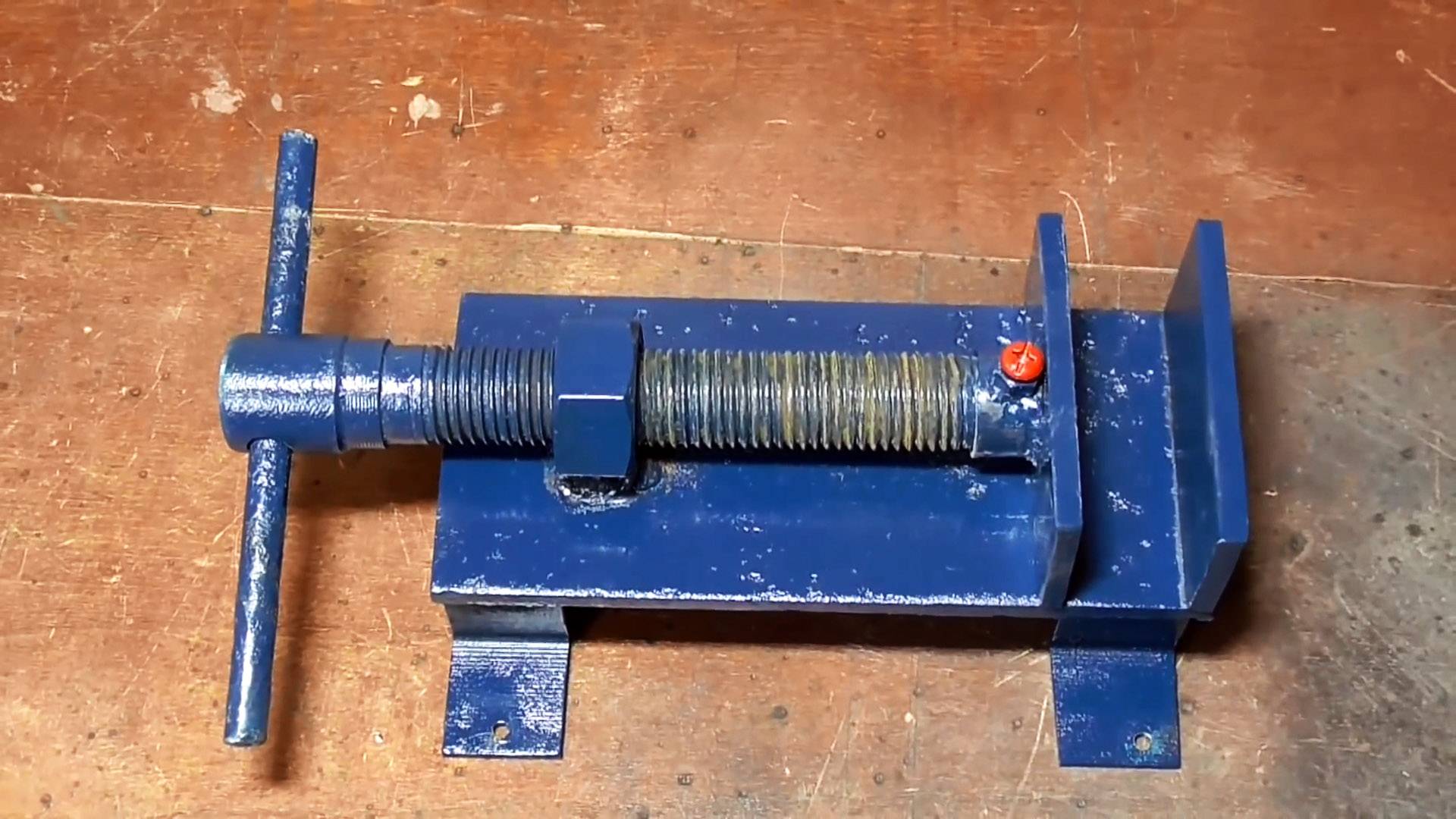

Рассмотрим, как изготовить ещё одну модель тисков для столярных работ. Инструменты понадобятся такие же, а к материалам добавить металлический уголок и сантехнический тройник необходимого размера.
Такие тиски монтируются следующим образом.
- Отрезать кусок уголка необходимого размера.
- В центре просверлить отверстие под ходовой винт, а по краям – еще по одному отверстию меньшего диаметра.
- Вырезать заготовку из подготовленного уголка. Острые края с заусенцами зачистить.
- Взять шпильку с нарезанной заблаговременно резьбой и гайкой на одном конце.
- Использовать сантехнический тройник – вкрутить его на конец шпильки с гайкой через центральное отверстие подготовленной металлической заготовки.
- Далее нужно оснастить заготовку направляющими, которые вставляются в отверстия по краям. С другой стороны заготовки вкрутить по гайке и плотно зажать.
- Взять две гайки, металлическую полоску и собрать направляющую для ходового винта.
- Полученную конструкцию целесообразно зафиксировать на обрезке толстой доски.
- В последнюю очередь выпиливаются прижимные губки из фанеры, а вороток – из деревянного черенка.
Теперь конструкцию нужно собрать и проверить работоспособность.
Чтобы изготовить столярные тиски, потребуются обычные инструменты, деревянные заготовки, уголки, болты, гайки, которые в ассортименте продаются на строительном рынке. Чтобы выполнять порядок действий и не ошибиться, этапы сборки будущего изделия необходимо обозначить на рисунке. Теперь можно сделать окончательный вывод – изготовление столярных тисков своими руками по силам каждому мужчине.
Как сделать столярные тиски своими руками, смотрите далее.
Самодельная быстрозажимная струбцина
Рассмотрим вариант изготовления быстрозажимной струбцины своими руками, с помощью которой можно одной рукой быстро закрепить детали друг с другом и зафиксировать их на верстаке для дальнейших работ. Эту конструкцию можно применять при работах по дереву, ремонту мебели, обуви и так далее. Как вариант, быстрозажимные инструменты можно применять не только при сжатии заготовок, но и при работах, когда нужна распорка деталей.
Для изготовления струбцины своими руками нам понадобится пистолет для герметика, деревянный брусок размером 500х50х40 мм. Для изготовления губок будем использовать два прямоугольных бруска размером 10х80х20 мм. Для применения пистолета его нужно доработать, для этого в нём нужно отрезать ту часть, куда упирается носик баллона герметика и выровнять молотком пластину, которая соединяет сам пистолет с удалённой его частью. Затем крепим пистолет этой пластиной к широкой стороне бруска 500х50х40 мм. с помощью саморезов.
В данной конструкции бруски для губок будут перемещаться по бруску 500х50х40, для этого в этих брусках делаем сквозные квадратные отверстия. Одну из губок, надев на большой брусок, надёжно крепим саморезами к кругу пресса пистолета. Далее, надев вторую губку, просверливаем несколько сквозных отверстий через зажим в большой брусок. Несколько отверстий делается для того, чтобы можно было осуществлять регулировку по ширине. Для фиксации будем использовать болт с гайкой подходящего диаметра.
В результате получится, что при нажатии на механизм пуска пистолета пресс будет двигать по бруску одну губку к другой. В местах соприкосновения губок с деталями нужно установить вставки из мягкого материала, например, резины или пластмассы. Усилие на сжатие своими руками сделанной струбцины может достигать 300 кг, работы по установке инструмента можно осуществлять одной рукой. Снятие зажима также происходит по одному нажатию.
Угловая струбцина для сварки
Довольно простую конструкцию угловой струбцины можно сделать своими руками в домашней мастерской, так как заводской аналог стоит довольно дорого. Материалом, из которого этот вид струбцины получится наиболее качественным, является железо.
Первоначально делаем основание конструкции из листового металла толщиной приблизительно 10 мм. Далее, делается основа конструкции. Для этого свариваем два уголка между собой под углом 90 градусов, при изготовлении этого элемента конструкции нужна точность ввиду того, что эти уголки выступают в роли неподвижных зажимных губок. Перед тем как сварить уголки нужно к каждому из них приварить гайки, которые будут служить для перемещения подвижных губок. Ещё в двух уголках сверлятся отверстия под болты. Далее, эти болты вкручиваются в гайки и своей головкой тянут подвижной уголок, чем достигается сжатие и растяжение крепёжных элементов.
Для того чтобы увеличить длину по сторонам захвата можно сделать конструкцию, напоминающую циркуль из двух металлических профилей, соединённых на конце втулкой и болтом. Изготовив две втулки, совпадающие по форме с профилем, с одной из сторон втулки делается зажимной винт, а с другой — крепятся на имеющиеся уголки. Остаётся одеть втулки на профили и зафиксировать их винтами. Этим достигается большое расстояние между захватами и появляется возможность для работы с габаритными предметами.
Созданная угловая струбцина своими руками имеет преимущество перед заводскими моделями прежде всего разнообразием и стоимостью. А также такой инструмент будет обладать повышенной прочностью и надёжностью.
Двухвинтовое столярное устройство
Если вам необходимы столярные тиски для верстака, которые являются по-настоящему мощными, то лучше всего подойдет двухвинтовая модификация указанного устройства. Фаркоповые болты М20 дают усилие в несколько тонн, что является прекрасным вариантом для таких тисков. Порядок сборки такого устройства следующий:
- Подготавливаем все необходимые инструменты;
- Делаем соответствующие прорези и отверстия;
- Вставляем болты и повороты;
- Проверяем тиски на прочность и работоспособность.
Пошаговый и подробный инструктаж по сборке и самостоятельному созданию тисков для мастерской и верстака имеются на специализированных ресурсах и форумах в виде фотографий и рекомендаций.
