Советы по самостоятельному изготовлению
- Разделение шамотового кирпича и сверление отверстий для установки нагревательного элемента.
При создании из шамотового кирпича любая гончарная закалка нуждается в использовании нагревательного элемента. И если есть необходимость разместить соответствующее решение, то потребуется выполнить надрезы и технические полости в материале керамики. Лучше всего предварительно разметить все расположение элемента и уже потом прибегать к выполнению надрезов. Все это можно выполнить дома, применив простые электроинструменты.
Стоит начинать с пропиливания швов, применяя отрезную машинку, с особым алмазным кругом. А далее необходимо будет удалить полученные участки керамики. И тут лучше всего применять дрели перфоратор. Так как это позволит избежать растрескивания и повреждения материала и каждого из элементов. Не стоит использовать молоток и долото, ведь при ударе, могут образоваться трещины, которые в последствии приведут к негодности каждого из элементов.
- Выбор маленькой или большой муфельной печи.
Выбранные и создаваемые самодельные печи должны быть получены с пониманием технических процессов, в которых они буду принимать участие. И тут встает закономерный вопрос, создавать более объёмную печь или выполнить более миниатюрное решение. В случае переплавки ювелирных изделий будет достаточно минимального количества внутреннего пространства. Это позволит более практично использовать изделия и не будет требовать дополнительного помещения.
Но вот в случае кузнечного дела, необходимо будет создать более весомые конструктивные решения, которые будут позволять выполнять расплавку и закалку металла.
Смотрите видео, в котором пользователь подробным образом демонстрирует устройство муфельной печи, изготовленной своими руками:
Как правильно подключить муфельную печь к источнику энергии
При отсутствии опыта работы с электрическими приборами лучше обратиться к электрику-профессионалу. Для подключения устройства к сети необходимо приобрести:
- терморегулятор;
- большой клеммник из термостойкой пластмассы;
- маленькие клеммники из термостойкого пластика для сращивания проводов;
- контактор (пускатель электромагнитный);
- электрический провод двужильный;
- вилку электрическую;
- стандартный кожух для электрощитка.
Для данной печи выбран терморегулятор одноканальный М-1-К, который регулирует температуру рабочей камеры до 1300 градусов. Прибор способен работать по сложному графику, с его помощью задают время и температуру нагрева.
Справка. Сечение нихромовой проволоки и ее длину, диаметр витка спирали, сечение соединительных проводов и другие параметры электрической схемы рассчитывают по справочникам и выбирают заранее.
Элемент имеет 7 разъемов для подключения (две клеммы для проводов питания, две — для подключения термопары, три — для реле). Управление прибором осуществляется четырьмя кнопками. Когда терморегулятор включен, горит индикаторная лампочка. К устройству прилагаются два кронштейна для крепления в щитке и подробная инструкция по подключению.
Монтаж блока
Монтаж блока проводится в следующем порядке.
- Контакты термопары и спирали изолируют и клеммниками соединяют с двужильными проводами.
- К проводу питания присоединяют вилку.
- В щитке крепят терморегулятор, контактор и большой клеммник.
- К терморегулятору через контактор и клеммник подсоединяют термопару, спираль муфеля, провод питания с вилкой.
Электрическую муфельную печь обязательно заземляют.
Самостоятельное изготовление
Если нет возможности отыскать старую духовку, то придется воспользоваться листовым металлом и электросваркой. По требуемым размерам с помощью болгарки вырезаются из листа металла стенки нашего будущего изделия. Чтобы упростить процесс, печь делают цилиндрической формы. Тогда полоска металла сворачивается в цилиндр и сваривается одним швом.
Металлический круг будет служить одним торцом, а с другой стороны несколько позже установится дверца. Конструкцию необходимо усилить, а для этого придется наварить несколько уголков на места соединения стенок цилиндра и круга.Сгибаем лист металла в цилиндр
Изнутри стенки получившегося цилиндра обшиваются базальтовой ватой. Этот материал выбран неслучайно. Предельная температура при контакте с открытым огнем составляет 1114°С градусов, материал обладает плохой теплопроводностью, что в данных условиях нам просто необходимо, а также является безопасным для здоровья человека даже при критических температурах.
Грани шамотного кирпича обрабатываются болгаркой таким образом, чтобы в сечении он представлял собой трапецию. Из таких элементов можно составить своеобразное огнеупорное кольцо.Создание огнеупорного кольца
Так как грани получатся под разными углами, а разбирать конструкцию придется, то рекомендуется на каждом кирпиче поставить порядковый номер. Уложив кирпичи на ровную поверхность так, чтобы внутренние грани «смотрели» вверх, сделайте неглубокие прорези под небольшим углом, в эти прорези будет вставлена спираль. Канавки должны изолировать витки спирали друг от друга и обеспечить распределение нагревательного элемента по всей активной зоне. Теперь снова потребуется собрать кирпичи в кольцо и стянуть их проволокой или хомутом.
Подготовленную спираль укладывают в канавку, а концы ее выводят наружу, где будут монтироваться соединительные клеммы. Кольцо со спиралью представляет нагревательный элемент печи.Укладка спирали
Цилиндр с базальтовой ватой устанавливается торцом на горизонтальную плоскость. На дно его помещается шамотный кирпич, чтобы защитить круглую стенку от воздействия высокой температуры. Внутрь вставляется нагревательный элемент, и все пустоты заполняются жаростойким клеем. На высыхание устройства потребуется несколько дней. За это время можно придумать и изготовить дверцу для печи. Чем плотнее она будет закрывать топку, тем дольше будет служить самодельная спираль. Построенная своими руками муфельная печь способна плавить драгоценные металлы, обжигать глину, плавить некоторые металлы.
Для того, чтобы производить обжиг глиняных изделий небольшого размера в домашних условиях можно изготовить более простой вариант печи. Он состоит из электроплитки с открытым нагревательным элементом и керамическим горшком подходящего размера. Класть деталь непосредственно на спирали нельзя, поэтому под нее подкладывают шамотный кирпич и сверху накрывают горшком.Материалы для создания печи
Изготовление муфеля
Чтобы самостоятельно сконструировать муфельную печь, в первую очередь стоит сделать огнеупорную камеру. Не каждый материал подойдет для этих целей. Специальную камеру можно изготовить из шамотного кирпича. Он отлично подойдет как для прямоугольной, так и для цилиндрической печи. Правда, в форме цилиндра выложить кирпичи довольно сложно. Для этого необходимо вырезать при помощи болгарки одинаковые трапеции. Для небольшой печи понадобится около 7 кирпичей.
После стоит соединить их вместе при помощи проволоки, а также проверить, чтобы они плотно состыковывались. Неровности можно также подкорректировать при помощи болгарки. Далее следует выложить кирпичи в ряд и сделать несколько канавок для проволоки, которая в будущем будет нагревательным элементом
Важно сделать канавки таким образом, чтобы проволока нигде не соприкасалась. Для этого стоит на одном из кирпичей разместить углубления под наклоном
Канавки должны быть шириной в 7-8 миллиметров, расстояние между ними – не менее 2 сантиметров.
Соединяются кирпичи при помощи термостойкого клея. Также можно использовать смесь из глины, порошка шамотного кирпича и кварцевого песка.
Для изготовления муфеля подойдет и обычная глина, так как самодельная печь не будет работать с экстремальными температурами. Глина нуждается в предварительной обработке. Из картона или листа фанеры сконструируйте небольшой прямоугольник, который по размерам будет совпадать с задуманной муфельной камерой. Обязательно подсчитайте по размерам, будет ли данная камера свободно помещаться в корпус печи.
Макет камеры стоит покрыть снаружи глиной толщиной в несколько сантиметров. Глина должна высохнуть в течение 5 дней. После обязательным действием является обжиг глиняной конструкции. Лучше всего обжигать материал в угольной печи, так как необходима температура не менее 700 градусов. Если все условия будут соблюдены, получится достаточно прочная и огнестойкая камера.
Индукционная муфельная печь своими руками
Муфельные печи – это конструкция, необходимая для творчества ювелиров, кузнецов, других мастеров, работающих с керамикой, с закалкой стали. Обычно индукционная муфельная печь для плавки дорогостоящая, но есть возможность сделать ее своими руками.
Необходимые материалы и инструменты
- 6 шамотных кирпичей, огнеупорных.
- Силикон термостойкий.
- Болты и гайки.
- Сталь не менее 2 мм.
- Трубка небольшого диаметра, стальная.
- Дрель.
- Металлические кусачки.
- Сверла различного диаметра.
- Сварочные принадлежности.
Изготовление конструкции
- Монтаж основной части. На внутренних сторонах шамотных кирпичей выпиливаем поперечные отверстия. Они служат для установки нагревательной спирали. Такие пазы увеличивают объем печи, то есть внутреннего пространства, с которым работать эффективнее. Кирпичи складываем и закрепляем в форме призмы. Ликвидируем щели.
- Изготовление стенок. Используемые материалы: кантал, фехраль, нихром. Устанавливать материалы можно совершенно любым способом, но лучше сложить их кругом. Так, не будет перепада температур, так негативно влияющих на процесс термической обработки.
Фото 2. Основная часть муфельной печи собирается из шамотных кирпичей, в которых выпиливаются отверстия.
- Установление теплоизоляции. Эффективность зависит от степени удерживания температуры внутри конструкции. Сама теплоизоляция – это смесь, состоящая из 0,8 частей цемента и 0,2 частей перлита. Смесь между призмой и стенками должна настояться около 48 часов.
- Изготовление дна. Создаем изогнутую заготовку для нижней части изделия, прикрепляем четыре маленьких кусочка стальной трубы – это ножки, на которые будет опираться печь. Внутрь изделия наливаем цементную смесь, после застывания прикладываем проволоку в виде сетки, для создания ровного и одномерного слоя. В конце наносим тальк.
- Изготовление крышки. Одного размера с дном создаем заготовку, прикрепляем к нему ручки. Крышку заполняем раствором с цементом и перелитом.
- Изготовление спирали. Нихромовую проволоку с сечением 0,1 см и прут из железа радиусом 3 мм. После снятия с прута проволоки получаем спираль. Витки не должны соприкасаться. Готовая спираль помещается в прорези, сделанные на первых этапах производства.
Фото 3. Спираль из нихромовой проволоки помещается в специальные прорези в огнеупорных кирпичах таким образом, чтобы витки не соприкасались.
Сборка и сушка печи. Собираем все элементы печи, устанавливаем их и просушиваем. Сушить изделие положено в хорошо продуваемом и вентилируемом месте. Применение нагревательных приборов в процессе сушки строго-настрого запрещено.
Внимание! В процессе создания необходимо с аптекарской точностью соблюдать все пропорции, указанные выше. Точно, скрупулезно, внимательно работать с каждым материалом, проверять его на наличие дефектов. Главная сложность – принципиальное выполнение инструкций
Главная сложность – принципиальное выполнение инструкций.
Муфельная печь для плавки алюминия своими руками
Что такое муфельная печь и её предназначение. Муфельная печь является незаменимым устройством для нагрева разнообразных металлов в домашних условиях.
Такая печь позволяет успешно плавить такие металлы как алюминий, медь, многие цветные металлы, а также высушивать, обжигать керамические изделия, а также кремировать.
Виды муфельных печей. Муфельные печи встречаются в разных видах, они могут быть электрические, газовые, воздушные, вакуумные, а по своей конструкции: колпаковые, горизонтальные, вертикальные и трубчатые.
Особенность муфельной печи. Уникальность муфельной печи состоит в том, что в ней содержится рабочая область под названием муфель, который позволяет защитить обрабатываемый металл.
Процесс изготовления муфельной печи
В качестве нагревательного инструмента можно остановиться на выборе электрического нагревателя, потому что таким нагревателем очень просто управлять.
Основные элементы муфельной печи. Муфельная печь имеет такие составляющие, как нагревательная камера и специального аккумулятор тепла.
Необходимо обеспечить регулирование тепла с целью бесперебойной работы в процессе обработки алюминия.
Если предстоит плавить несколько материалов, тогда целесообразно плавить алюминий не один раз. Поэтому аккумулятор тепла будет выполнять функцию регулятора тепла, чтобы печь в процессе работы не успела остыть.
Важно, не переусердствовать с выбором аккумулятора, чтобы печь не стала слишком инерционной. Для изготовления муфельной печи нам понадобится следующее:. Для изготовления муфельной печи нам понадобится следующее:
Для изготовления муфельной печи нам понадобится следующее:
Для изготовления муфельной печи нам понадобится следующее:
- 7 кирпичей;
- болгарка;
- проволока;
- металлическое ведро;
- ненужный металлический кусок;
- строительные защитные очки;
- молоток и т.п.
1. Подготовьте 7 простых кирпичей, они понадобятся в качестве аккумулятора температуры.
2. Возьмите болгарку и соорудите отсек с каждого бока кирпича. В результате получиться рабочее пространство для электрического нагревателя.
Для прочности конструкции возьмите проволоку и обмотайте ею кирпичи.
3. Можно воспользоваться широким металлическим ведром для огнеупорной камеры. Его также можно сделать собственноручно.
При проектировании высоты ведра делаем её с определённым запасом, поскольку рабочую камеру придётся установить на слой кирпичей с теплоизоляцией.
Процесс закручивания листа в трубу достаточно проблематичный, поэтому советуем применять специальные кольца из тонкой арматуры.
Далее необходимо согнуть арматуру и соединить её концы, чтобы получить кругообразную форму возьмите молоток.
4. Берём кольца и устанавливаем их на скрученный лист. Затем соединяем их по длине окружности.
5. Дно корпуса печи можно сделать из листа, который уже есть в наличии. Необходимо приварить его к нижнему кольцу.
6. Чтобы установить поверхность рабочей зоны печи нужно в кирпиче сделать специальное отверстие для электрического нагревателя. Такое действие необходимо для прочности крепления конструкции.
7. Делаем нумерацию кирпичей и располагаем их согласно очерёдности, плотно прижав друг к другу. Проверьте устойчивость конструкции.
8. К кирпичам присоединяем нагревательную спираль печи.
10. Пропиливаем канавки с помощью болгарки. Не забывайте о личной безопасности! Рекомендуется надевать строительные защитные очки.
11. Для спирали, как правило, применяютнихром либо фехраль.
Фехраль является оптимальным вариантом, но в нашем случае мы будем использовать нихром.Нагревание нихрома зависит от силы самого тока, а ток – от напряжения.
12. Аккуратно наматываем спираль так, чтобы витки были на небольшом расстоянии друг от друга. Это необходимо для того, чтобы избежать замыкания.
13. Делаем раствор и аккуратно заливаем его, как показано на фото:
Придать муфельной печи ещё больше особенностей можно с помощью установки в ней двух нагревательных электрических нагревателя.
Их можно включать одновременно и по очерёдности.
Например, нижний нагреватель целесообразно включать, когда обрабатывается материал в домашних условиях в малых количествах, а два нагревателя позволят значительно увеличить масштаб плавки.
Однако помните о максимальной мощности!
Схемы муфельных печей и особенности их конструкций
Российские и зарубежные производители предлагают десятки моделей муфельных печей, различающихся мощностью, размерами рабочей камеры, способами обогрева муфеля, требованиями к напряжению в сети, дизайном и стоимостью.
Фото 1. Схема устройства главного элемента высокотемпературной печи — муфеля. Указаны основные части конструкции.
Электрическая печка
В электрических муфельных печах нагрев происходит с помощью элементов, работающих от электросети. Устройства состоят из следующих частей:
- из корпуса с дверцей;
- из внешнего слоя облицовки из негорючего пористого материала;
- из внутреннего слоя облицовки из твердого огнеупорного материала;
- из нагревательных элементов и системы подключения к сети.
Корпус сваривают из листовой стали или используют готовый кожух от старого оборудования (от электрической, газовой духовки, холодильника, стальной бочки). Чем больше корпус, тем больше рабочая камера.
Облицовывают корпус базальтовой ватой (минеральной ватой) или асбестовым волокном, перлитом, вермикулитом. Эти жаропрочные материалы хорошо сохраняют тепло.
Огнеупорный слой из шамотного кирпича выдерживает температуру 1300—1850 градусов. Для крепления кирпичей используется паста из шамотной (каолиновой) глины и шамотного песка. Твердый огнеупорный слой иногда делают из толстого слоя шамотной глины без использования кирпичей.
Нагревательные элементы, терморегулятор, прочее электрическое оборудование можно приобрести в отделах электротоваров. В продаже есть спирали, проволока и ленты из нихрома, фехрали, инфракрасные излучатели (керамические и кварцевые).
На дверце устанавливают замок, препятствующий ее случайному открыванию. На внутренней части дверцы закрепляют жаропрочную футеровку.
Газовое устройство
Газовых муфельных печей в продаже нет, так как не существует технического регламента по подключению к ним горелки. Использование газа из баллонов возможно только в заводских газовых плитах и отопительных колонках.
Мастера используют стандартное оборудование от газовой плиты или самодельные горелки. В конструкцию газового прибора для обжига входят:
- корпус из стали;
- слой пористого термоизолирующего материала;
- огнеупорный твердый слой;
- керамическая емкость для обжига изделий, вставляемая внутрь печи (муфель);
- газовая горелка;
- трубки для подачи газа;
- крышка печи, армированная огнеупорным материалом.
Корпус делают из бочки или старой духовки. Его укрепляют на стойках (не на полу). Сечение корпуса может быть круглым, прямоугольным, квадратным. Крышку выполняют из стали и футеруют базальтовой ватой, слоем мертеля.
Пористый термоизолирующий уплотнитель создают из вермикулита вспученного, асбестового волокна, минеральной (базальтовой) ваты или перлита.
В качестве огнеупора чаще выбирают шамотный кирпич. Его скрепляют мертелем или глиняно-шамотным раствором.
Справка. Отверстие для горелки вырезают в стенке или днище корпуса.
Для небольшой печи подойдет горелка от бытового газового оборудования, в которой есть арматура регулирования подачи газа. Для больших приборов мастера используют горелки собственного изготовления, которые не являются безопасными.
Совет. Для выхода газов из печи в краях крышки или в краях бака создают небольшие отверстия. Их размер регулируют, закрывая кусками базальтовой ваты.
В качестве внутренней емкости, в которую помещают обжигаемые изделия, используют заводской керамический сосуд (в совсем маленьких печах — цветочный горшок). Если готовой емкости нет, ее можно заказать у гончара.
Виды и назначение
По своему строению и функциональному назначению печи туннельного типа очень сильно различаются. Существуют громоздкие кирпичные конструкции для обжига кирпича, вращающиеся клинкерные цементные печи, выполненные в виде огромной металлической трубы.
Также есть компактные стальные печи для кондитерских и хлебобулочных изделий, мощные энергоемкие установки для термической обработки стали, а также небольшие агрегаты для керамических изделий и глиняной посуды.
Обжиг кирпича и цемента
Свое наибольшее применение нагревательные установки туннельного типа получили в производстве строительных материалов – кирпича и цемента. Клинкерная вращающаяся печь для производства цемента представляет собой огромные трубы, длиной до 230 метров, открытые с торцов и вращающиеся со скоростью 1 – 1.5 оборота в минуту. Печь устанавливается под небольшим наклоном к горизонту в 3 – 4 градуса. В таком устройстве выделяют 6 зон, таких как:
- Сектор подсушки сырья (испаритель влаги).
- Сектор нагрева.
- Участок декарбонизации.
- Участок спекания.
- Зона экзотермии.
- Зона охлаждения сырья.
Процесс спекания цемента протекает после загрузки в приподнятую часть сырья, а с нижней части подается топливо в виде смеси воздуха и горючего. Готовый продукт ссыпается в специальное холодильное устройство.
Туннельные печи для обжига кирпича представляют собой галерею с вагонеткой, ручной тележкой или конвейерной лентой. Стены и свод такого агрегата выложены из огнеупорного шамотного кирпича. Снизу или сверху поступает нагретый воздух, а в противоход ему происходит газо- и дымоудаление.
Количество подаваемого тепла и отводимого остывшего воздуха регулируется с помощью системы специальных шиберов или заслонок. Сырой кирпич сначала подогревается, потом происходит его обжиг, а затем охлаждение. Температура при обжиге кирпичных изделий внутри основной камеры установки может достигать 900 градусов Цельсия. После этого тележка с кирпичами отправляется в сушильную камеру, которая работает на выходящих их печи нагретых газах. Она конструктивно совмещена с печью.

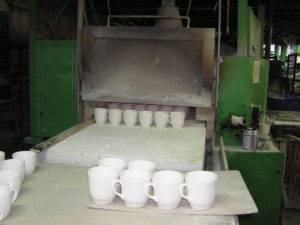

Обжиг керамических изделий
Для изготовления изделий из керамики применяются устройства, похожие на кирпичные туннельные печи. Размер таких конструкций меньше, что обусловлено небольшими объемами выпуска керамической и глиняной продукции. Сам принцип функционирования таких печей многим повторяет процесс обжига и сушки кирпича.
В металлургической промышленности
В термической обработке сталей и сплавов туннельные печи применяют для отжига и нагревания металлических деталей перед другими процессами нанесения покрытий. Также в подобных агрегатах происходит закалка изоляторов для нужд электротехнического производства.
Производство хлебобулочных изделий
В хлебобулочном производстве применяют металлические туннельные печки, выполненные в форме вытянутого короба и снабженные конвейерной подачей выпекаемого продукта. Внутри такого агрегата находятся горелка, пароувлажнитель, конвейерная лента, система вытяжки, а также механизмы регулировки подачи тепла в разные отсеки печи.
Размеры их составляют от 10 до 25 метров, используются они на хлебозаводах, в домашних мини-пекарнях применять такие установки экономически невыгодно. Работают они на природном газу или электрической энергии, как наиболее безопасных для пищевой промышленности видах топлива. Гораздо реже применяются мазутные установки.
Выпечка кондитерских изделий
Кондитерские туннельные установки практически полностью аналогичны хлебобулочным печкам, с той разницей, что они обладают меньшими габаритами и более точными температурными режимами выпечки. В кондитерских изделиях используются различные кремы, что требует точной настройки температуры внутри печи, а также меньшего времени их обработки.

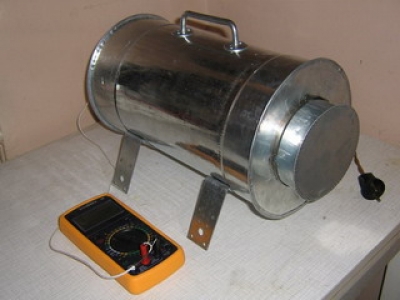

Печи-трубы
Для электропечи-трубы достаточно большого диаметра (скажем, из корпуса плавкой вставки) дадим прежде всего рецепт обмазки нагревателя. Состав – тот же, что и для корпуса газовой печи, но, во-первых, глину замешивают до густоты хорошей сметаны или жидкого творога. Во-вторых, наполнителя-теплоизолятора (асбест, вермикулит) дают 4-5 объемных относительно глины частей.
Следующий момент – намотка спирали. На коренной (начальный по ходу обмотки) конец трубы туго, вплотную друг к другу, мотаем 5-10 витков нихрома и туго-натуго схватываем их металлическим хомутом и винтом с гайкой и пружинной шайбой (гровером). «Уши» хомута должны быть удлиненными и с отверстиями для подвода тока и теплоотвода; об этом см. подробнее ниже, в разделе о мини-печи.
Далее мотаем в 2 провода: рядом с нихромовым укладываем медный того же диаметра. На конце обмотки делаем токосъем и закрепляем хомутом, как описано выше. Теперь снимаем медь и приступаем к обмазке. Обмазку наносим слоем в 4-12 мм, как раствор ляжет. Затем – неделя сушки, часовой прогон на половинной мощности (напряжение – в 1,4 раза меньше номинального!), и окончательная сборка печи, аналогично описанной ниже.
Виды и условия обработки сырья
Основные способы обработки материалов в самодельной камере — это:
- Обжиг керамики
- Закалка металлических изделий
- Плавка цветных металлов

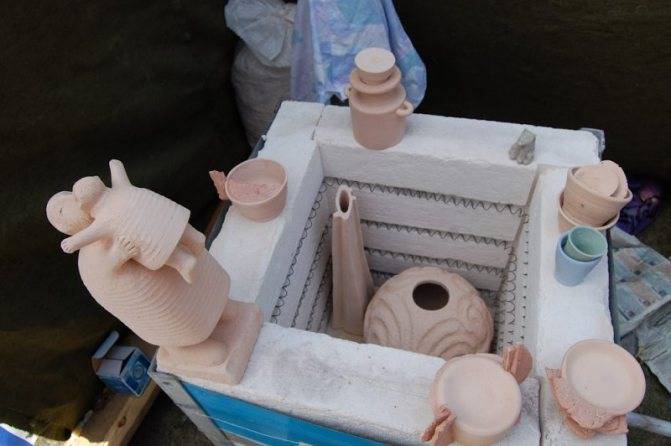

Обжиг керамики
Процесс получения готовых керамических изделий связан с обжигом заготовок из сырой глины и последующим покрытием их глазурью. В домашних условиях сделанная муфельная печь своими руками может производить обжиг сразу нескольких экземпляров посуды и других поделок
В термообработке важно выдержать ровный режим нагрева камеры. Теоретически обозначить точные временные рамки обработки материала при определённой температуре невозможно — это достигается практическим путём
Материалы из глины, помещаемые в домашнюю муфельную печь для обжига, делят на 3 группы:
Фарфор
Высохшую глину подвергают термообработке в два этапа. Первичный обжиг производят в интервале от 800 0 С до 1000 0 С. Глина набирает прочность и обретает пористость. Затем её окунают в ёмкость с глазурью. Повторный обжиг осуществляют при разных температурах, в зависимости от назначения:
- натуральный фарфор — 1400 0 С
- столовый — 1350 0 С
- сантехнические детали — 1250 0 С
Фаянс
Применение тугоплавкого сырья при обжиге практически не образует жидкой фазы. Для созревания черепка изделия его обрабатывают при температуре 1200 — 1250 0 С. Повторная термическая обработка с нанесённой глазурью производится при нагреве 900 — 1000 0 С. Если требуется нанести роспись, то в третий раз возвращаются к первичному уровню температурного режима.
Майолика
Используют красные тугоплавкие глины. Термообработка требует точного соблюдения режима нагрева. При нагреве 950 0 С получаются рыхлые непрочные изделия. При нагреве 1050 0 С, сырьё спекается в непригодную, плотную стекловидную массу. Чтобы точно выдержать степень нагрева 1000 0 С, необходимо встроить в камеру термопару с подсоединением печи к цифровому дисплею.
Повторный процесс обработки глазурованных материалов производят при температуре 900 — 950 градусов.
Закалка режущих металлических изделий
Упрочнение режущих поверхностей стальных инструментов путём термообработки называют закалкой металла. Закаливание металлических изделий делали люди с древних времён. Суть процесса заключается в обжиге металла до получения изменения структуры кристаллической решётки (полиморфное преобразование).
Металл доводят в нагревательной камере до раскалённого состояния при температуре 750 −850 0 С. Следует отметить, что некоторые марки стали закаляют в условиях более высокого нагрева, в пределах от 1250 до 1300 градусов. Затем печь для закалки освобождают от раскалённых изделий, которые после подвергают резкому охлаждению в масляной среде или в воде. Таким образом добиваются повышения твёрдости металла.
Данный процесс важен для упрочнения режущих поверхностей стальных инструментов (ножей, свёрл, зубил, фрез и прочего). Закалку (отпуск) лучше производить в масляной среде. При отпуске раскалённого металла в воде, его поверхность покрывает масса пузырьков пара, что замедляет процесс.
Как правило, закалке подвергают готовые инструменты или заготовки из нержавеющей стали. Для этих изделий обычно не требуется закалочная камера большого объёма, поэтому лучше всего для этого подходит муфельная печь из предохранителя. Описание создания такой конструкции будет дано ниже.
Плавка цветных металлов
Муфельную печь удобно использовать для плавки цветных металлов, но к олову и свинцу это не относится. Температура их плавления настолько низка, что достаточно воспользоваться газовой горелкой бытовой кухонной плиты.
Для того чтобы расплавить такие металлы, как медь, бронзу и латунь, потребуется нагревательная ёмкость. Жидкую массу металла получают в тигле, которую затем заливают в специальные формы. Домашние мастера льют различные элементы декора светильников, мебели, статуэтки и многие другие поделки.
Температура плавки цветных металлов:
- медь — 1080 0
- бронза (в зависимости от марки) — от 930 0 до 1140 0
- латунь в пределах от 880 до 950 градусов
Технология постройки муфельной печи
Порядок выполнения работ горизонтальной ли вертикальной муфельной печи аналогичен, различие состоит в расположении элементов печи.
- Корпус муфельной печи выполняем из листового железа. Вырезаем болгаркой прямоугольную полоску нужного размера, сгибаем ее в радиус и при помощи сварки герметично завариваем шов. Для предотвращения образования коррозии можно покрыть металл несколькими слоями огнеупорной краски. К полученному цилиндру привариваем дно. Для этого вырезаем из листа стали круг необходимого диаметра, равного диаметру цилиндра. Укрепляем стенки и донышко металлической арматурой. Корпус выполняем такого объема, чтобы внутри можно было разместить термозащитный слой и огнеупорный кирпич.
- В случае если для корпуса используется старый холодильник, аналогично укрепляем его донышко и стенки металлическими уголками или трубками.
Внутреннюю часть корпуса выкладываем толстым слоем базальтовой ваты.
Для изготовления внутреннего термослоя (аккумулятора тепла) используем шамотный кирпич (огнеупорный). Задача состоит в состыковке кирпичей в количестве семи штук в форме трубы, которая будет в дальнейшем служить рабочей камерой печи.
- Для этого раскладываем кирпич в ряд и делаем на каждом кирпиче разметку, по которой будем производить резку. Форма кирпичей после резки должна позволять собрать все кирпичи в форме полой трубы. Обрезку производим болгаркой. Для удобства кирпичи нумеруем. После обрезки собираем их вместе и закрепляем проволокой, проверяя правильность резки. При необходимости подправляем форму, добиваясь точности.
Помещаем образовавшуюся кирпичную трубу в корпус со слоем теплоизоляции.
Далее на внутренней поверхности кирпичей необходимо пропилить канавки под проволоку.

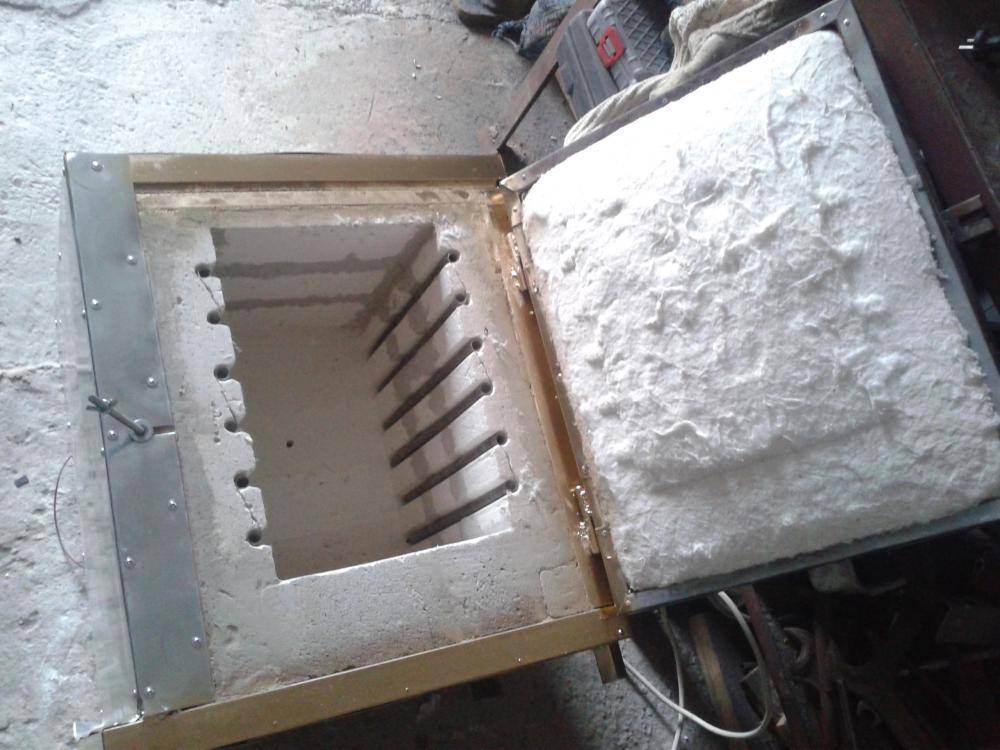

Канавки под проволоку
Но прежде из мотка нихромовой или фехралевой проволоки необходимо сделать спираль диаметром около 6 мм. Для этого наматываем проволоку на основу (карандаш, сварочный электрод или тонкий металлический пруток).Достаем кирпичи и вновь выкладываем их на ровную поверхность в ряд.
Прикладываем спираль, делаем разметку под будущие канавки, которые будем вырезать в кирпичах болгаркой. Правильность линий проверяем строительным уровнем. В конечном итоге внутри рабочего пространства проволока будет уложена по спирали от дна к вершине рабочего пространства
Важно, чтобы витки не соприкасались друг с другом, иначе будет замыкание

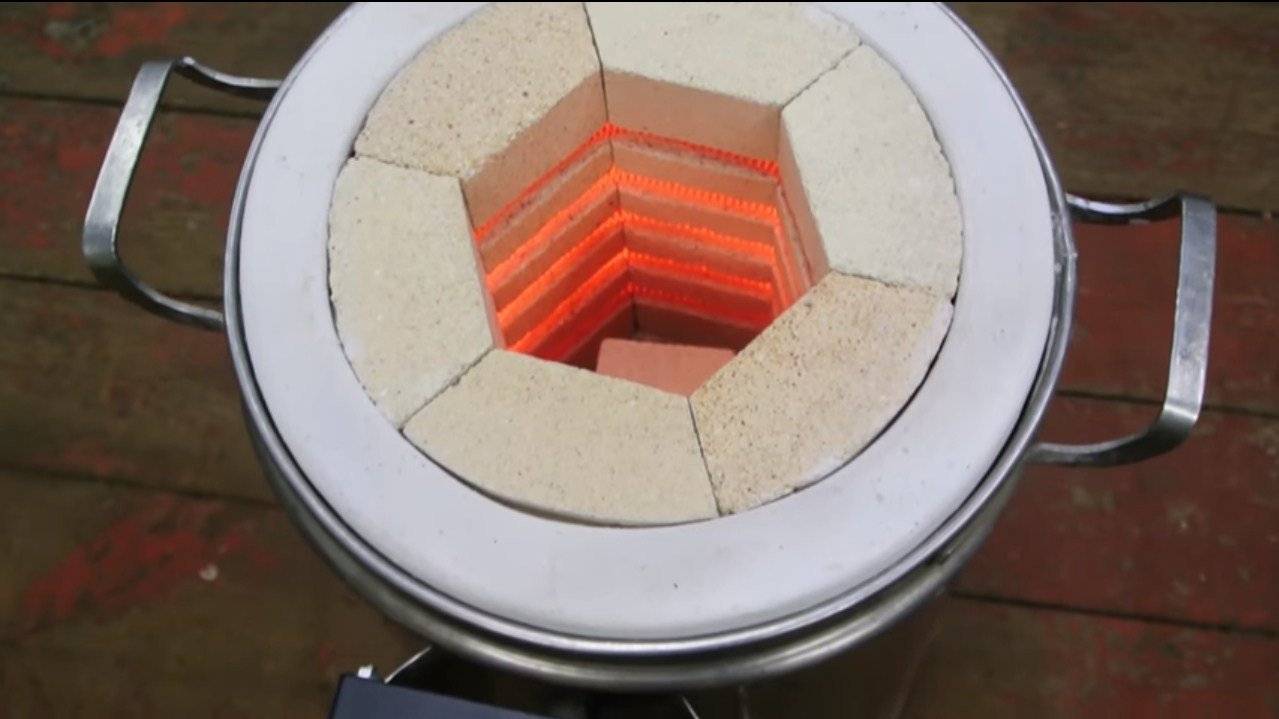

Спираль в муфельной печи
Чтобы вывести концы проволоки за пределы рабочей камеры и подключить их к автомату, между двумя соседними кирпичами вставляем три тонких длинных отрезка керамической плитки с пропиленными в них тонкими каналами под проволоку.
Каналы под проволоку из муфельной печи
Применение таких керамических выводов в дальнейшем позволит легко производить ремонтные работы муфельной печи.
Коммутация электрической части с тремя ступенями мощности
- для первой ступени мощностей необходимо два контура спиралей включать последовательно;
- вторая ступень подразумевает отдельное подключение нижней спирали;
- третья ступень мощности – параллельное включение двух контуров.
Готовую конструкцию рабочей камеры помещаем в корпус со слоем теплоизолирующего материала и одним кирпичом, уложенным на дно, обмазывая его огнеупорной (печной) глиной или огнеупорным клеем.
Чтобы вывести керамические каналы за пределы корпуса, сверлим в нем отверстия.

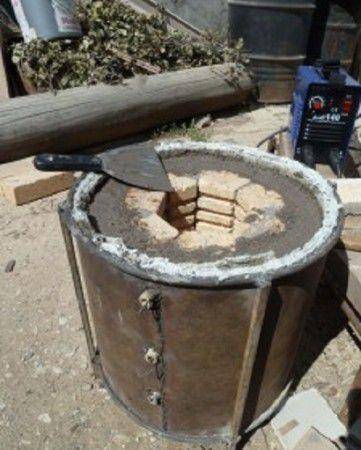

Делаем корпус и обмазываем шамотной глиной
Крышку выполняем из листовой стали, вырезая ее по размеру печи и закрепляя на ней печной глиной огнеупорный кирпич. Сверху привариваем щеколду, ручки и навесы. Для герметичности по краям крышки и на примыкающие стенки муфельной печи наносим слой термостойкого силикона, предварительно тщательно обезжирив поверхности.

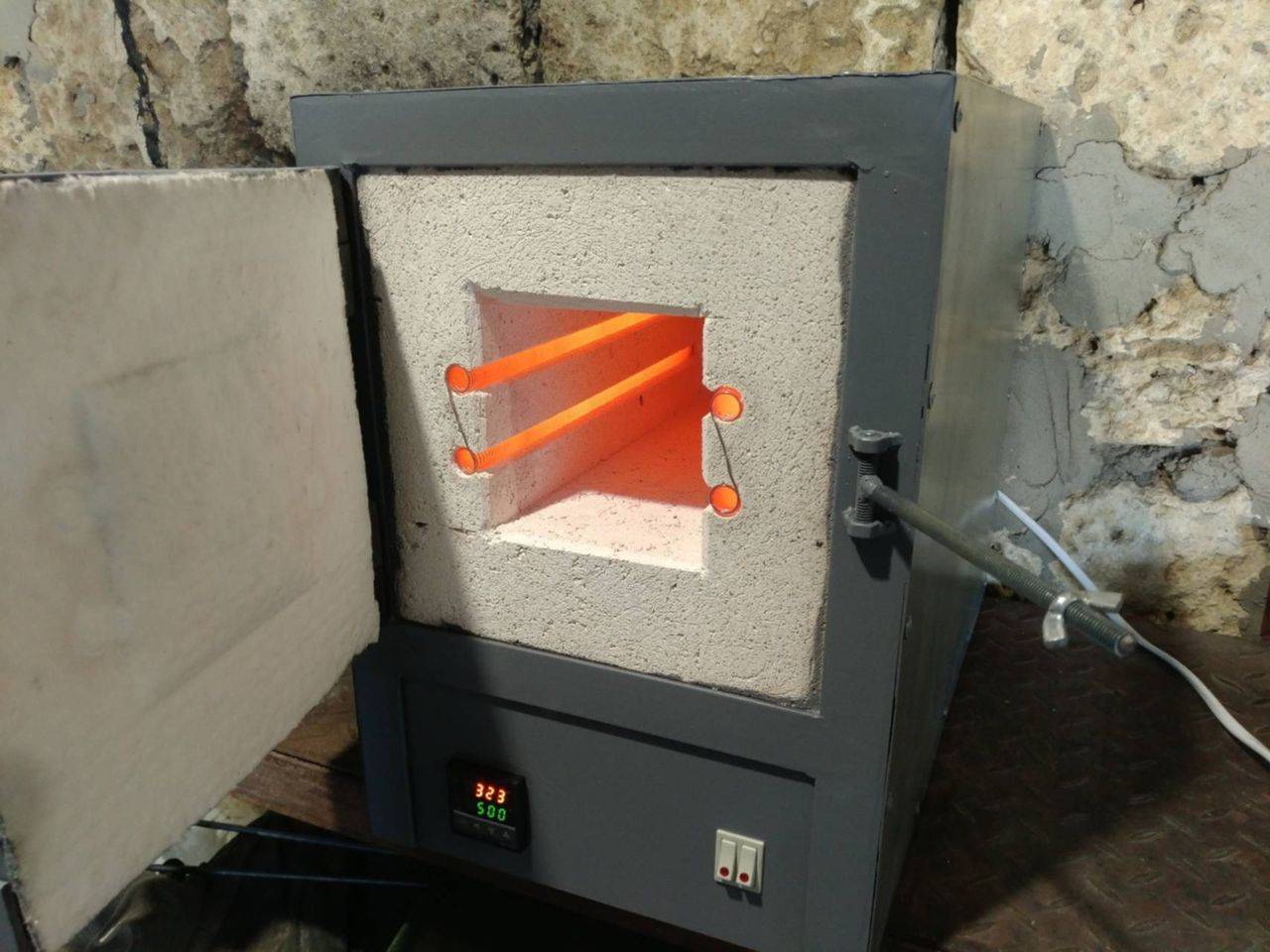

Муфельная печь в работе
После полного высыхания печи подключаем проволоку к электрическому автомату со стабилизатором и проводим ряд испытаний, настраивая мощность накала спиралей и температуру в рабочем пространстве увеличивая или уменьшая напряжение сети.
Во время работы печи дверцу необходимо плотно запирать.
Устройство для плавки алюминия и меди
Легкоплавкие металлы отличаются хрупкостью
Важно соблюдать схемы работы с данным типом металлов
Так, например, для плавления меди или алюминия, муфельная печь должна разогреться до 1083, а для плавления бронзы – 930 по Цельсию.
Эти материалы среди остальных легкоплавких имеют самые высокие показатели температуры плавления.
Значит, напрашивается вывод: для работы с легкоплавкими металлами необходима печь, разогревающаяся максимум до 1100 градусов.

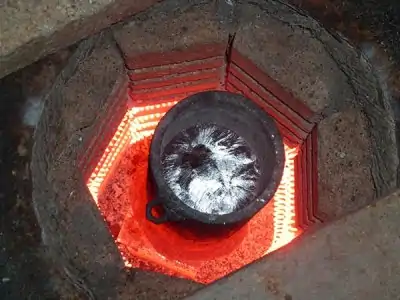

Нюанс! Для крупного литья при работе с легкоплавкими металлами устанавливается горн. А плавить металл можно в емкости с «носиком» (тигель). Так легче всего предать ему в последующем форму.
Этапы работы с легкоплавкими материалами
- Прокалка печи для заливки на температуре 600 градусов.
- Погружение формы.
- Нагревание температуры до 900 градусов.
- Засекаем время пребывания формы в печи – 120 минут.
- Вынимаем форму и остужаем до 500 градусов.
- Легкоплавкий материал помещается в форму.
