Почему Сильно Искрят Щетки На Дрели
Коллекторные электродвигатели отличаются от движков других типов наличием коллекторно-щеточного узла. Узел обеспечивает электронное соединение цепи ротора с цепями, расположенными в недвижной части мотора, и содержит в себе коллектор (набор контактов, расположенных конкретно на роторе) и щётки (скользящие контакты, расположенные вне ротора и прижатые к коллектору).
В свое время работы коллекторного мотора в электроинструменте, время от времени есть вариант следить искрение щеток. Иногда Этот расхожий слух симптом приводит к скорой поломке электроинструмента, в неких. не сулит ничего отвратительного.
Так как еще его называют по другому, полезно каждый раз осознавать, в чем причина искрения, чтоб если необходимо принять правильные меры вовремя.
Дальше будут рассмотрены предпосылки искрения щеток, в добавок меры сражения снежками с неуввязками, вызывающими это явление.
Первопричина
Разумеется, что прерывающийся механический контакт щеток с коллектором не способна не приводить к искрению, ведь по существу неоднократно за секунду разрывается и замыкается вновь электронная цепь ротора.
Ротор содержит на для себя обмотку, которая является нагрузкой в большей степени индуктивного нрава.
Разрыв таковой цепи безизбежно сопровождается переходным процессом, который связан появления малеханьких дуг от самоиндукции обмотки ротора либо обмоток ротора и статора.
Нравятся женщинам, щетки с течением времени изнашиваются, так же как и пластинки коллектора, но иногда препядствия появляются еще до момента износа.
Справедливости ради отметим, что по нареченной выше причине, даже исправный коллекторный движок не имеет права работать вообщем без искр, маленькое искрение всегда на коллекторе есть.
На сто процентов исправный устройство нормально выходит на полную мощность, развивает рабочие обороты и немножко и дальше искрит.
Совсем другое дело, если искрение сильное — тут появляется обоснованное беспокойство.
Как определить поломку якоря HILTI DCG 125S ИСКРИТ НА ЩЕТКАХ, /HILTI DCG 125C sparks on brushes
Искрение щеток как признак их износа
Если щетки уже очень изношены, просто по причине возраста мотора, то движок не будет иметь возможности развить полные обороты и выйти на полную мощность. При всем этом искрение будет очень сильным, а заводиться движок будет не с первого раза.
Как проверить, что это таким образом? Если изношенные щетки придавить отверткой к коллектору — контакт станет плотным, и движок заработает.
Но стоит прижим ослабить, как вновь появятся искры — расстояние меж пластинами и щетками станет заполнено малеханькими дугами. Щетки очевидно изношены — их следует сменять новыми.
При смена вероятна только всего совместно. с щеткодержателями и с пружинами.
Может быть в обмотке ротора появилось замыкание
Это приведет к перегреву обмотки сразу в одном месте, и к неравномерному искрению на коллекторе — на отдельных переходах на пластинках искры будут посильнее, чем на других. Тут требуется перемотка якоря или полностью новый якорь.
Исправна ли обмотка статора
Схожая неисправность вероятна снутри статора, когда часть обмотки перегревается, и около одной из щеток наблюдается сильное искрение. Проверьте сопротивления обеих половин обмотки статора, необходимо быть схожими. Если одна из частей обмотки статора имеет сопротивление очень наименьшее чем у другой, то требуется перемотка или смена статора.
Грязный коллектор — причина ненадобного замыкания у него, в ходе возникают излишние искры
Пыль на коллекторе появляется в итоге постепенного износа щеток — это графитовая пыль. Она скапливается меж пластинами (ламелями) коллектора, и делает «несанкционированные» замыкания. По причине замыканий возникают искры. Просто почистите коллектор наждачкой, уберите грязюка меж ламелями.
Болгарка искрит и дёргается, щётки новые, якорь целый, статор целый. Как починить?
Непременно проверьте, как размещены щетки, не смещена ли одна в их числе относительно обычного положения, поправьте щетки если проход необходимости. Когда щетки размещены криво, графитовая пыль появляется в безмерно большенном количестве, ежели при правильном расположении щеток.
Следующая причина загрязнения — нагар на коллекторе по причине его перегрева. Когда нашему клиенту остается другие предпосылки искрения устранены, нужно почистить контакты от нагара чтоб сделать лучше контакт щеток имея его.
Если контакт неплохой, сопротивление не возрастает сверх номинала, и излишних искр не появится. Счистить нагар можно как графитовую пыль. наждачкой, только вращая ротор при зажатом в особых колодках коллекторе.

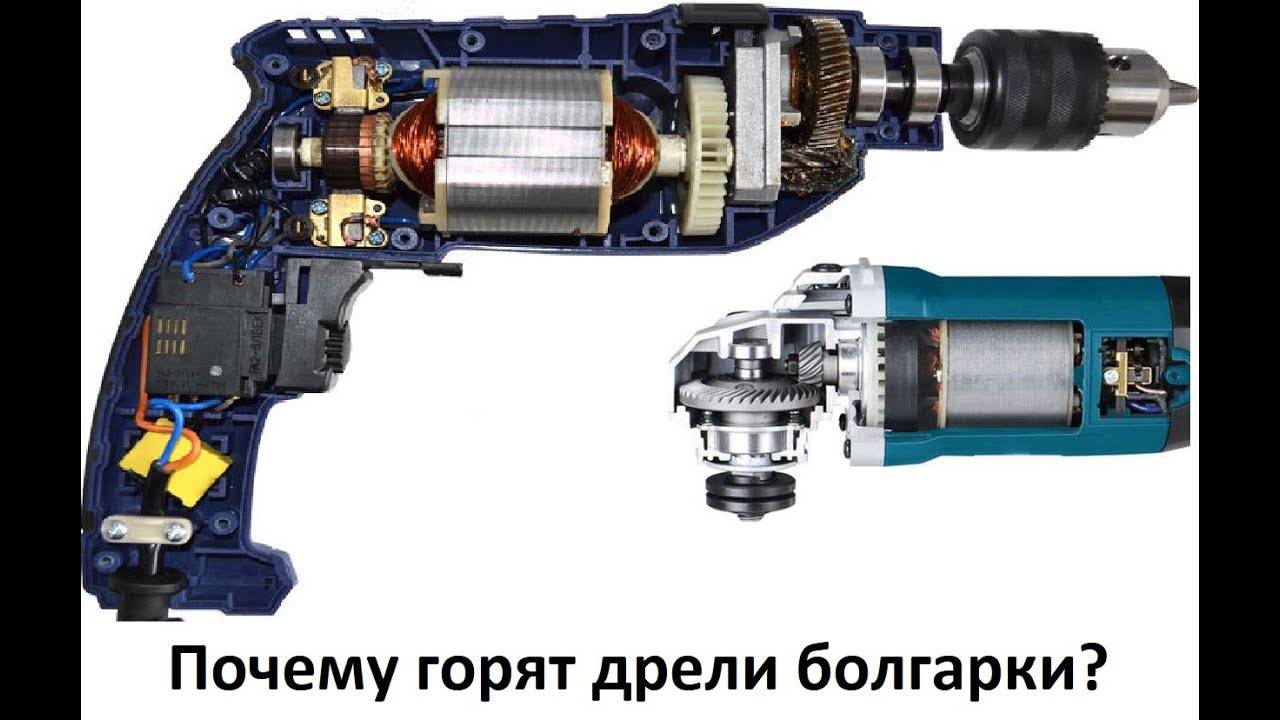

Почему на УШМ сгорают щетки
Кроме искрения, часто владельцы электроинструмента сталкиваются с тем, что горят щетки на болгарке. Отличается это явление от искрения тем, что происходит быстрый износ основной части элемента. Сразу после установки новых элементов, происходит их износ уже сразу при первом применении электроинструмента. Предстоит разобраться, почему же горят щетки на болгарке.
Главная причина скрывается не в самих щетках, а в коллекторе. Если на коллекторы выпадают или истираются ламели, то это приводит к увеличению нагрузки. Эту нагрузку испытывают графитовые элементы, которые при включении болгарки, начинают быстро изнашиваться — этот процесс ускоренного износа называется сгорание. Элементы в прямом смысле горят по причине прохождения большого тока. Многие называют этот процесс истиранием, но в действительности щетки быстро стереться от механического воздействия не могут. Причиной сгорания является сильное искрение, в результате чего графит в прямом смысле попросту сгорает.
Причины, почему горят щетки на болгарке, следующие:
- Выпадение или износ медных ламелей коллектора. Как выглядит износ ламелей коллектора, показано на видео. В материале также показано, как можно попытаться устранить такую неисправность
- Межвитковое замыкание между ламелями или обмоткой ротора — способствует увеличению тока, от которого нагреваются щетки, и начинают гореть. Чтобы выявить причину, понадобится прозвонить якорь
- При сильной перегрузке электроинструмента — если эксплуатировать болгарку длительное время без перерывов, то итог такого применения будет проявляться в виде сгорания щеток за 5-10 секунд
Есть также такое понятие, как круговой огонь. Возникает это явление при больших толчках тока якоря, например, при перегрузках, коротких замыканиях, а также при снижении напряжения сети. Круговой огонь проявляется при повторных зажиганиях дуги. Повышение нагрузки и даже короткого замыкания возникает при использовании болгарки для пиления древесины. При обработке древесины происходит зажим режущего диска, тем самым возрастает ток в 15-25 раз от номинала. Чаще всего причинами сгорания элементов является коллектор, поэтому если за месяц пришлось сменить 2-3 пары щеток, значит, пора провести диагностику электроинструмента.
Стоимость и сроки работ
Практически любое промышленное предприятие или небольшое производство находятся в прямой зависимости от работы электродвигателей. И для того, чтобы выход агрегата из строя не привел к простою и дополнительным затратам, мы предлагаем вам квалифицированную помощь в обслуживании и ремонте эл двигателей.
Цены указаны с учетом НДС (в рублях)
| кВт | 3000об/м | 1500об/м | 1000обм | 750об/м |
| До1,1 | 3342 | 3680 | 4185 | 4477 |
| 1,5 | 3718 | 4106 | 4706 | 5236 |
| 2,2 | 4173 | 4686 | 5581 | 5875 |
| 3 | 5224 | 5631 | 5900 | 6616 |
| 4 | 5736 | 6163 | 6317 | 7150 |
| 5,5 | 6540 | 7236 | 8211 | 8516 |
| 7,5 | 7554 | 8358 | 10079 | 10820 |
| 11 | 11741 | 12171 | 14258 | 15055 |
| 15 | 17655 | 18852 | 21357 | 21653 |
| 18,5 | 20561 | 21908 | 24565 | 25375 |
| 22 | 23445 | 25192 | 27971 | 28155 |
| 30 | 25142 | 25738 | 31776 | 33117 |
| 37 | 31539 | 32629 | 36702 | 37228 |
| 45 | 38865 | 41657 | 44651 | 47131 |
| 55 | 45577 | 47743 | 49791 | 50453 |
| 75 | 52137 | 60435 | 62577 | 63866 |
| 90 | 66457 | 67749 | 71182 | 74970 |
| 110 | 82099 | 87081 | 88731 | 89774 |
| 132 | 106693 | 108209 | 108691 | 110513 |
| 160 | 111645 | 114701 | 116659 | 117046 |
| 200 | 166962 | 173308 | 176613 | |
| 250 | 180184 | 182891 |
У нас вы найдете доступные цены на ремонт роторов электродвигателей, а также получите гарантии качества на все виды услуг. Узнать стоимость интересующих вас работ вы можете как самостоятельно, воспользовавшись прайсом на нашем сайте, так и при общении с инженером компании по телефону или почте.
Однако узнать, сколько стоит ремонт ротора, вы сможете только после выезда нашего специалиста диагностики и оценки сложности работ.
Если Вам необходим ремонт ротора электродвигателя в Балашихе — доставка в ремонт и обратно по городскому округу Балашиха транспортом нашей компании бесплатная.
Замена щёток
Вот здесь и возникает дельный вопрос к производителям болгарок, почему не сделать в корпусе окошко из прозрачного пластика, чтобы визуально оценивать состояние графитовых контактов без разбора электроинструмента (в некоторых моделях болгарок раскручивать корпус нет необходимости)?
Внимание! Приступая к замене щёток, как и при любом проникновении внутрь корпуса электроинструмента, необходимо отключить питание электросети путём извлечения штепсельной вилки из розетки. В виду конструкционных разнообразностей угловых шлифовальных машин, замена графитовых контактов у каждой модели инструмента может иметь свои особенности
В виду конструкционных разнообразностей угловых шлифовальных машин, замена графитовых контактов у каждой модели инструмента может иметь свои особенности.
Диагностика электрической части УШМ
Как было сказано выше, чаще всего УШМ отказывается работать по причине поломок электрической части агрегата. Для правильной диагностики электрических цепей инструмента мастера по ремонту электрооборудования пользуются специальным прибором — тестером.
Если вы нажали на кнопку запуска агрегата, и он не работает, то в 90% случаев причина поломки не настолько серьезная, чтобы вы не смогли отремонтировать болгарку своими руками.
Первым делом потребуется проверка электрического кабеля и вилки на его конце. Если она разборная, то раскрутите ее и проверьте надежность контактов. В противном случае, придется разобрать болгарку (снять кожух аппарата) и “прозвонить” кабель тестером, а также убедиться, что ток подходит к контактам кнопки “Пуск”. Если прибор покажет обрыв, то кабель следует заменить на новый.
Ситуация, когда ток поступает на кнопку, но дальше не проходит (при включенном положении), говорит о неисправности переключателя. Кнопку починить не получится. Ее необходимо заменить на новую, но прежде промаркируйте снимаемые контакты, чтобы в дальнейшем подсоединить их правильно. При неправильном подсоединении контактов может сгореть обмотка двигателя.
Если при проверке оказалось, что и кабель, и кнопка пуска исправны, но на щетки не поступает ток, то необходимо произвести зачистку контактных пластин щеткодержателей. В случае неэффективности данной процедуры рекомендуется замена щеток. Далее, если со щетками все нормально, и ток на них поступает, следует проверить ротор и статор на наличие замыканий и обрывов.

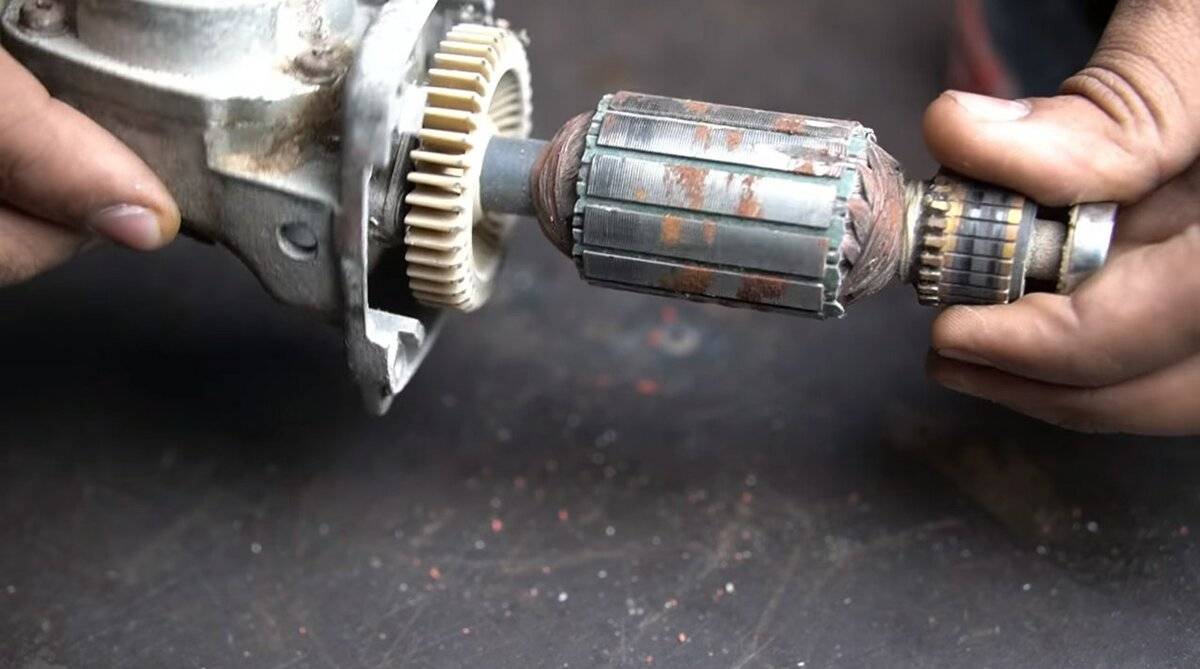

Проверка якоря электродвигателя
Ротор электромотора может иметь следующие неисправности: межвитковое замыкание и обрыв проводников на контактах ламелей. Проверить якорь болгарки можно мультиметром: прибор переводится в режим изменения сопротивления, выставляется значение 200 Ом, и с помощью щупов замеряется сопротивление между двумя соседними ламелями. Таким образом требуется проверить все пары ламелей. Если показатели сопротивления одинаковые, то обмотка ротора не имеет повреждений. Обнаружение во время “прозвона” других значений сопротивления, а также выявление обрыва цепи говорит о неисправности в этой катушке. В таком случае потребуется ремонт якоря болгарки.
Если у вас нет измерительного прибора, то проверить ротор можно, использовав для этих целей лампочку на 12 В и аккумулятор. Мощность должна быть в пределах 30-40 Вт. Проверка делается следующим образом: подайте напряжение 12 В от аккумулятора на вилку угловой шлифмашины, в разрыв одного провода подключите лампочку, начинайте вращать шпиндель УШМ. При исправной обмотке лампочка будет гореть ровно, без миганий. При межвитковом замыкании степень накала спирали лампочки будет меняться. В таком случае ремонт якоря болгарки своими руками будет затруднителен, поскольку схема намотки якоря достаточно сложная, да и сам процесс требует специального оборудования и знаний. Поэтому данную операцию рекомендуется доверить специалистам. Но лучшим выходом из ситуации будет замена якоря на болгарке новым.
Если лампочка не загорается при тестировании ротора, это свидетельствует о наличии обрыва в статоре или замыкания в его обмотках, а также о проблемах с электрощетками.
Проверка статора электродвигателя
Чтобы проверить статор болгарки, используют, как и в предыдущем случае, мультиметр. Значения нужно выставить на 20-200 Ом и сделать следующее. Прикоснитесь одним щупом к контакту обмотки статора, а вторым – к корпусу детали. Если прибор показывает сопротивление, это значит, что произошел пробой на корпус. Прикоснитесь щупами к контактам одной обмотки, а затем к контактам другой. Если сопротивление одинаковое, значит катушки исправны. Если на одной обмотке прибор показывает обрыв цепи, значит, потребуется перемотка статора или замена детали на новую.
Перемотать статор в домашних условиях, не имея специальных знаний, навыков и оборудования, будет проблематично. Лучше обратиться к специалистам, профессионально занимающимся перемотками двигателей.
Из чего изготавливают
Щетки на болгарку и прочие электроинструменты изготавливаются из разных материалов, но основными являются — уголь и графит. Именно этот материал имеет низкий коэффициент трения, а также обладает повышенной прочностью к истиранию. Для улучшения контакта, в состав графита или угля при изготовлении щеток добавляются разные примеси. В зависимости от используемых примесей, различают следующие виды щеток:
- Угольные
- Омедненные
- Угольно-графитовые
- Графитные
- Медно-угольные
- Медно-графитные
Состав основной части влияет не только на срок службы или износ, но еще и на такой параметр, как признаки искрения. Величина искрения щеток зависит от состава, из которого они изготовлены
При их покупке нужно обращать внимание на состав, и не приобретать оснастку неизвестного происхождения и сомнительного качества
Это интересно!В конструкции щеток находится керамический наконечник, который выполняет одну из важных задач. При истирании графитового слоя до предела, наконечник начинает контактировать с медными ламелями коллектора. Керамика не проводит электрический ток, поэтому болгарка при истирании щеток будет работать с перебоями или вовсе не будет включаться, пока устройства не будут заменены.
Советы профессионалов
Некоторые советы профессионалов помогут предотвратить поломку якоря болгарки и продлить срок службы электроинструмента. Предотвращение попадания пыли и грязи внутрь корпуса:
- использовать строительный пылесос для удаления пыли при пилении неметаллических материалов;
- проливать водой место пропила, снижая пылевыделение;
- закрыть воздухозаборные решетки марлей или куском капроновых колготок, периодически менять/ очищать данную изоляцию;
- настроить редуктор так, чтобы направление вращения круга было обращено «от себя» – пыль и другие продукты пиления будут направляться в сторону от воздухозаборных решеток;
- не класть УШМ на землю, в песок, грязь и на мокрые поверхности.
Советы по работе с болгаркой:
- погружать режущий диск в материал медленно, без нажима;
- помогать пилению движением болгарки вперед и назад;
- сопоставлять объем пиления и свойства материала с техническими характеристиками и мощностью болгарки;
- при наличии возможности регулировки оборотов, не пилить на низких оборотах слишком долго.
О том, как проверить якорь болгарки, смотрите в следующем видео.
Причины сильного искрения и способы их устранения
Теперь перейдем к сильному искрению. Оно возникает в основном по следующим причинам:
- загрязнение контактов коллектора нагаром
- попадание графитовой пыли между контактами коллектора
- межвитковое замыкание в обмотке якоря
Пройдемся по каждому пункту отдельно.
1) Загрязнение нагаром получается в результате перегрева двигателя. Наличие нагара приводит к еще большему трению, что ведет к еще более быстрому перегреванию и еще большему образованию нагара. Что очень быстро приводит к поломке.
Излишнее искрение же здесь получается из-за того, что нагар образует дополнительное сопротивление, при котором искра при разрыве получается более крупной и мощной.
В общем нагар следует незамедлительно удалить.

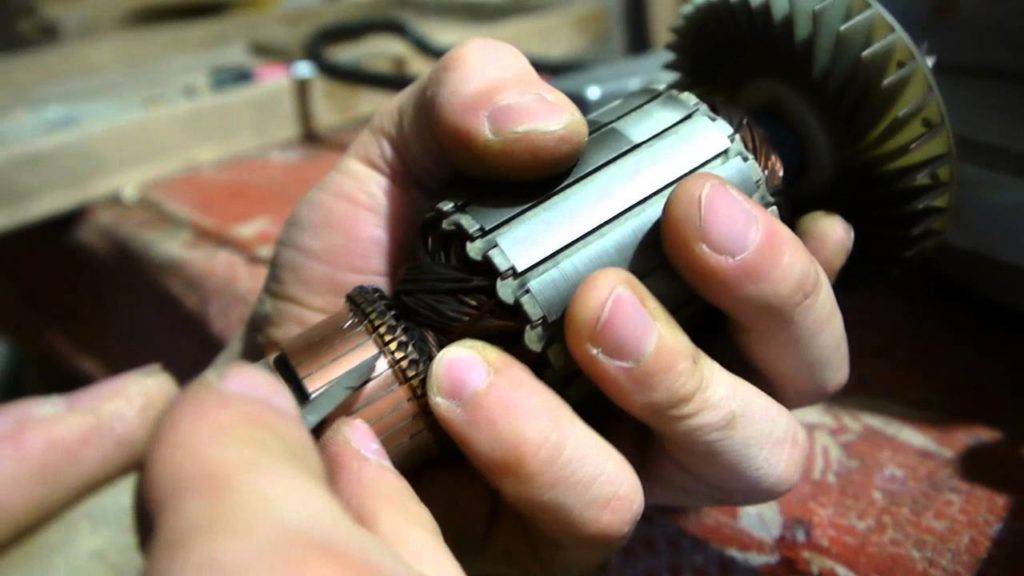

Делается это нулевой наждачной бумагой. То есть надо извлечь коллектор вместе с якорем и аккуратно его зачистить. В идеале желательно проводить зачистку на токарном станке, чтобы не нарушить правильность окружности. Но, как правило, такой возможности нет, поэтому можно обойтись и ручной зачисткой. Главное при этом не переусердствовать.
2) При работе дрели щетки стираются, из-за чего образуется графитовая пыль. Она запросто может скапливаться между контактами коллектора и приводить к замыканиям между ними, так как она является проводником электричества и имеет свое сопротивление. Из-за этого ток распределяется неравномерно, что приводит к возникновению крупных искр в некоторых местах.
У исправной дрели стирание происходит довольно медленно, поэтому графитовая пыль почти не скапливается. Соответсвенно ее накопление сигнализирует о том, что щетки при работе занимают неправильное положение. Обычно такое бывает, когда они стоят не вплотную в своем пазе, а, наоборот, имеют некоторый люфт.
Часто такое происходит при замене щеток, когда их подбирают не совсем подходящими по размеру
Поэтому при замене этому моменту следует уделять пристальное внимание
Ремонт такой неисправности осуществляется путем удаления пыли каким-либо заостренным инструментом и замены щеток на более подходящие по размеру.
3) В случае возникновения межвиткового замыкания в якоре, ток поступает в большем значении на одни контакты и в меньшем на другие. Из-за этого в некоторых местах проходит ток большего значения, чем нужно, в результате чего образуются крупные искры.
Выявлением такого замыкания нужно заниматься, когда два предыдущих пункта не дали особого эффекта. Оно производится на специальном приборе, который создает переменное магнитное поле. При помещении в это поле якоря он начинает дребезжать, так как в нем появляются наведенные токи.
Такой прибор некоторые изготавливают сами из силового трансформатора, в сердечнике которого делается вырез, куда и помещается якорь.
Если причина оказалась в межвитковом замыкании, то нужно перемотать обмотку либо полностью заменить якорь.
Таковы причины возникновения чрезмерного искрения на щетках дрели. Помните, если ничего с этим не делать, то, скорее всего, двигатель в скором времени сломается. Поэтому не ленитесь и проделай указанные в статье рекомендации.
Трудно себе представить арсенал домашнего мастера без такого популярного электроинструмента, как угловая шлифмашинка УШМ или болгарка (народное название). Свою популярность УШМ получила за счет универсальности, так как этот инструмент можно применять для резки, шлифования, пиления, полировки, зачистки, наточки и прочих работ. Причем обрабатывать можно абсолютно любые материалы. В процессе эксплуатации инструмента возникают разные поломки, и одной из самых распространенных является искрение щеток на УШМ. Почему искрят щетки на болгарке, знают далеко не многие, поэтому разберемся в этом вопросе, а также выясним, почему они сгорают и как выполняется их замена.
Причины почему искрят щетки
Очень часто можно заметить, как искрят щетки на болгарке. Обнаруживаются признаки искрения через вентиляционные отверстия в корпусе электроинструмента. Мастера интересуются, почему искрят щетки на болгарке, даже после их непосредственной замены. Причин для этого множество, и чтобы разобраться в этом, необходимо иметь представление об устройстве электроинструмента. Если знать, как устроена углошлифовальная машинка внутри, то понять, почему сильно искрят щетки, не составит большого труда.
https://youtube.com/watch?v=W-k9JyxuWik%3F
Причинами сильного искрения щеток на болгарках являются следующие факторы:
- Неисправности обмотки якоря. Если возникает нарушение изоляции обмотки якоря, то в итоге это способствует развитию межвиткового замыкания, а также замыканию на сердечник. Кроме того, может произойти обрыв обмотки, что в итоге станет причиной повышения нагрузки. Характерным признаком неисправности обмотки якоря является снижение оборотов, увеличение шума и падение мощности
- Щетки плохо прижимаются к коллектору. За прижим основной части отвечает пружинка, которая со временем эксплуатации теряет свои изначальные пружинящие свойства
- Обмотка ротора оборвалась от медной пластины коллектора — такое явление встречается крайне редко, однако при перегрузке электроинструмента, вполне может возникнуть
- Нарушается центрирование якоря электромотора, что в итоге способствует сильному искрению щетки на болгарке

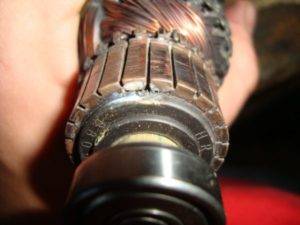

- Нарушена форма коллектора. Коллектор, состоящий из медных ламелей, имеет цилиндрическую форму, которая может быть нарушена при перемотке ротора. При малейшей деформации формы коллектора, будет возникать искрение щеток
- Нарушение изоляции между ламелями коллектора. Каждая пластина коллектора изолирована между собой, а при нарушении миканитового изоляционного слоя, происходит возникновение искрения. Изоляция между пластинами может быть нарушена также по причине оседания графитового слоя в пазах
- При износе подшипников якоря. Если подшипники неисправны, то возникает биение вращающегося якоря, и как следствие, возникают признаки искрения
- Искривление вала ротора. Согнуть его трудно, но если это происходит, то двигатель начинает работать с нагрузкой. Чтобы инструмент не вышел из строя, рекомендуется заменить ротор
- При неправильном припаивании концов обмоток якоря к медным пластинам коллектора. Такие ошибки не допускаются на заводе, однако их может допустить обмотчик, который перематывает якорь электроинструмента
- Не подходящий состав графитовых щеток. Рассматриваемые детали изготавливают из угля и графита, добавляя при этом разные виды примесей. Делается это неспроста, а для того, чтобы использовать щетки в зависимости от напряжения и частоты вращения вала. Графит бывает мягким и жестким. Чем ниже напряжение питания, тем мягче выбирается марка графита. Для высоковольтных электроинструментов необходимо брать жесткие щетки, которые в составе не имеют меди
- Деформация ламелей по причине их нагрева. Если болгарка испытывает чрезмерные нагрузки, то может произойти деформация одной или нескольких ламелей коллектора. Пластины приподнимаются относительно остальных, в результате чего нарушается контакт. Такая неисправность вызывает сильное искрение щеток при работе электроинструмента
- Плохой контакт в месте подключения щетки. Если клемма неплотно соединяется с устройством, то итог такого нарушения контакта может проявляться в виде чрезмерного искрения
- Наличие нагара на медных пластинах — периодически или регулярно рекомендуется выполнять очистку поверхности медных ламелей от нагара. Нагар обычно проявляется по причине износа щеток, поэтому при обнаружении почернений на поверхности коллектора, его следует протереть спиртом
Часто мастера после того, как поменяют щетки на болгарке, наблюдают явление чрезмерного искрения. Опираясь на вышеописанные факторы, можно выявить причину, и устранить ее до того, как инструмент выйдет из строя. Рассматриваемые элементы стоят недорого, однако по причине их неправильного выбора и применения, может сломаться электроинструмент. Чтобы узнать, какая неисправность является причиной сильного искрения, понадобится разобрать электроинструмент, и произвести его осмотр, а также прозвонить обмотку ротора.
https://youtube.com/watch?v=JhnK8Mi2syY%3F
Схема перемотки электродвигателей
Существует огромное количество электродвигателей и практически у каждый имеет свою собственную схему перемотки. К сожалению, невозможно описать и представить даже один процент от тех схем которые существуют их тысячи. Каждая компания, занимающаяся ремонтом электродвигателей, имеет свою собственную базу схем перемоток электродвигателей, накопленную годами и маловероятно что кто ни будь захочет ей поделится.
С каждого двигателя без исключения перед перемоткой снимается схема, на которую затрачивается достаточное количество времени и сохраняется в базе. В случае невозможности снятия схемы специалист обращается к базе знаний и находит подходящую. Если у сервисного центра нет такой базы обратитесь в другой, с богатым опытом работы.
Две основные схемы подключения обмоток электродвигателя звезда и треугольник.
| Схема подключения обмоток электродвигателя «Звезда» | Схема подключения обмоток электродвигателя «Треугольник» |
Панель управления
Автоматические стиральные машины, выпускаемые и другими брендами, оснащены электронным модулем управления. Он настраивает параметры стирки, отвечает за то, чтобы машинка работала с минимальным участием человека.
Искры при поломке блока управления появляются крайне редко. Неисправность на начальной стадии проявляется сбоями в программах стирок, миганием индикаторов. Затем панель управления перестанет реагировать на нажатие кнопок, машинка не включится или откажется выполнять свои функции.
Ремонт возможен, но выполняется крайне редко. Чаще требуется полная замена блока управления, гарантирующая безукоризненную работу оборудования.
Первый способ.
Прежде всего, требуется грубая подгонка щеток по коллектору – ее проводят с помощью напильника и крупнозернистой бумаги. Затем:
- Щетки устанавливаются на место, и под них подкладывается специальная шлифовальная стеклянная бумага (№ 00). Ее рабочая поверхность должна быть обращена к щеткам. Отрезок бумаги отмеряется таким образом, чтобы по длине он был равен приблизительно 1.5 длине окружности коллектора.
- Якорь поворачивается вручную до того момента, когда бумага станет соприкасаться со всей поверхностью щеток и шлифовать ее.
- Механизм очищается от угольной пыли и продувается сильной струей сжатого воздуха.
- Двигатель включается с нагрузкой 25-30 % от номинальной для более тщательной пришлифовки щеток.
Так как наличие в двигателе пыли и продуктов износа щеток может привести к замыканию на массу кронштейна щеткодержателя, после выполнения притирки необходимо продуть сжатым воздухом генератор.
Самодельные грузила
Дата: 19 июня 2012 | 649
В сегодняшнем посте я хотел бы поговорить о такой интересной и востребованной среди рыболовов теме, как самостоятельное изготовление рыболовных грузил в домашних условиях. Посудите сами, крючки, блесны, воблеры, лески и другие важнейшие элементы снасти либо невозможно изготовить в домашних условиях, либо это очень сложные, трудоемкие операции (что уж проще купить). А вот делать свои грузила ни в пример проще и выгоднее!
Итак, основной материал для самодельных грузил – свинец. Иногда применяют свинцовые сплавы с добавлением олова, мельхтора и.т.п. Но в целом, свинец – это основа. Свинец сочетает в себе несколько важнейших качеств, обеспечивающих ему лидерство и полнейшую гегемонию в сегменте рыболовных грузил:
— Высокий удельный вес. Т.е. при том же объеме, грузило из свинца значительно тяжелее, чем из стали, олова, аллюминия и других популярных не дорогих металлов.;
Видео: Почему Быстро Стираются Щетки На Болгарке
Причины
Может быть несколько причин износа и износа щеток на шлифовальной машине:
- неисправность или повышенный износ самих щеток;
- нарушение плотности контакта между ними и коллекторными пластинами;
- ухудшение пружинящего действия щеточной пружины;
- разрыв между коллекторами;
- осевой прогиб арматуры из-за износа подшипника;
- короткое замыкание в обмотке якоря;
- структурное повреждение механизма при ремонте.
Вышеупомянутые причины связаны с неисправностью шлифовальной машины или плохой сборкой ее компонентов.
Чтобы избежать искр в области щетки, необходимо соблюдать правила безопасного использования угловых шлифовальных машин.
- Не включайте высокую влажность, сильное напряжение, грязь, попадающую в блок щетки, или загрязнение воздуховодов в корпусе.
- Избегайте перегрева двигателя, нагрузки, замедления механизма во время работы.
- Не используйте измельчитель с низким энергопотреблением для распыления тяжелых материалов.
Как исправить неисправность?
Осмотрите коллектор на наличие механических повреждений. Если пыль, грязь, песок попали на него во время работы, могут образоваться царапины, вмятины и сколы. Оцените их степень, если таковые имеются.
Для незначительного повреждения лезвия коллектора могут быть обработаны наждачной бумагой или на токарном станке. Паз должен быть очень осторожным, так как любые неточности приведут к большему износу щетки.
Шлифовальный паз
Вал якоря закреплен в патроне какого-то крутящего механизма (токарный станок, сверло). Начинается вращение, абразив наносится на коллектор. Сила прессования и использования грубой наждачной бумаги исключается. Минимальный размер зерна 1000 р.
Используйте мультиметр, чтобы обнаружить наличие обрыва в обмотке якоря. Установите тестовый режим на сопротивление. Прикрепите один зонд к планкам, а другой. к контакту соответствующей обмотки. Отсутствие разомкнутой цепи будет обозначено звуковым сигналом. Если нет сигнала, этот маршрут нарушен. Замените клапан или перемотайте его.
Определить пробег в подшипниках. Если он найден, замените подшипники и измерьте микрометром диаметр концов арматурного вала, где он находится рядом с сборочными единицами.
Болгарка и её эксплуатация
Болгаркой называют угловую шлифовальную машинку (УШМ). Наименование инструмента связано с тем, что её выпускал в г. Пловдиве. Предназначена она для выполнения работ по шлифовке или обрезке твердого материала:
- металла;
- бетона;
- камня.
Хорошо выполняет заточку инструмента.
Болгарка в наше время – очень нужный инструмент, поэтому есть почти у каждого.
Существуют разные по мощности шлифовальные машинки: от 500 Вт до 2500, в зависимости от толщины круга – от 115 мм до 230 мм. Самыми популярными в работе являются УШМ с мощностью 1,2 Вт, а самый используемый диск – толщиной 125 мм.
С каждым годом выбор на этот строительный электроинструмент становится всё более широким, но правила эксплуатации почти не меняются. И если даже их всегда придерживаться, рано или поздно в механизме возникают неисправности, которые можно попробовать устранить собственноручно, собрав все необходимое для ремонта болгарки.
