Как пользоваться штангенциркулем правильно

Из чего состоит измерительный инструмент — знакомимся с устройством

Рассматриваемый инструмент имеет простую конструкцию, что упрощает особенности его эксплуатации. С помощью штангенциркуля можно измерять размеры любых деталей, заготовок и элементов. Конструкция этого незамысловатого прибора включает в себя следующие составляющие:

1. Линейка измерительная — это основная составляющая рассматриваемого прибора, которая еще также называется штангой. На штанге с одной стороны имеется шкала, разметка которой составляет 1 мм. Длина измерительной линейки зависит от модели штангенциркуля. Стандартными считаются приборы, имеющие длину 150 мм, но есть устройства меньше и больше, которые предназначены специально для измерения мелких деталей и наоборот, только для крупных заготовок
2. Рамка измерительная — к линейке крепится подвижный элемент, за счет которого и удается выполнять соответствующие измерения. Во внутренней конструкции устройства находится пружинка, которая служит в качестве прижима для рамки. На передней части рамки находится шкала, называемая нониусом, которая является основой при снятии замеров. На этой шкале нанесено 10 делений, которые имеют ширину, равную 1,9 мм. Для фиксации подвижной рамки, в конструкции инструмента предусмотрен зажимной или стопорный винт. Этот винт применяется для того, чтобы не сместилась рамка после проведенного измерения
3. Губки неподвижные — это элементы, которые являются частью измерительной линейки. Губки имеют открытую и закрытую формы, что дает возможность измерять не только наружные, но и внутренние размеры
4. Подвижные губки — имеют аналогичную конструкцию с неподвижными, только они являются частью измерительной подвижной рамки. За счет подвижных губок, соприкасающихся с неподвижными, происходит снятие замеров детали
5. Линейка глубиномер — это дополнительный элемент, который является частью подвижной рамки. Линейка спрятана внутри инструмента, и выдвигается при перемещении подвижной рамки. Предназначена она для измерения глубины детали

Мало кто знает о том, что штангенциркули бывают разных видов, а вариант, который представлен выше, является самым популярным, простым и недорогим. О том, какие виды штангенциркулей бывают, и чем они отличаются, выясним далее.

Как выбрать штангенциркуль

При выборе и покупке штангенциркуля следует учитывать, какие измерения с его помощью будут производиться, какая точность измерений нужна, и в каких условиях он будет эксплуатироваться.

Наиболее универсальным и простым в применении является инструмент ШЦ-I — механический, точный, надежный и удобный, он всегда готов к работе, позволяет измерять величины вплоть до 300 мм и более, и при этом имеет доступную цену. Если во главу угла ставится удобство работы с инструментом, то отличным выбором может стать покупка циферблатного или электронного штангенциркуля типа I.

Штангенциркули типа II и III — это уже более специализированные инструменты, которые практически не нужны в быту, но незаменимы в других областях. Так, для измерения и выполнения разметки без применения другого инструмента подойдут штангенциркули типа II, а для работы только с плоскими или цилиндрическими деталями лучшим решением станет инструмент типа III. А в тех ситуациях, когда приходится работать по деталям из твердых марок сталей или с абразивными поверхностями, то следует отдать предпочтение штангенциркулю типа Т-1.

Для бытовых нужд достаточно штангенциркуля со значением отсчета 0,1 мм, для профессионального применения лучше использовать инструменты со значением отсчета 0,05, 0,02 или даже 0,01 мм. Однако следует учитывать, что электронные штангенциркули с отсчетом 0,01 мм имеют меньшую точность, чем циферблатные с отсчетом 0,02 и 0,05 мм, поэтому последние хотя и имеют больший отсчет, но в ряде случае обеспечивают лучшую точность измерений.

Что касается диапазона измерений и погрешности, то здесь есть масса вариантов. Для большинства ситуаций достаточно штангенциркуля с диапазоном измерения до 250 или 300 мм, хотя в случае постоянной работы с небольшими изделиями лучше выбрать инструмент с диапазоном измерения до 150 или даже до 125 мм — такой штангенциркуль дает меньшую погрешность и более удобен в работе.

Наконец, необходимо обращать внимание не только на характеристики штангенциркулей, но и на их маркировку, качество и соответствие ГОСТ. Наилучшую точность и надежность измерений обеспечивают инструменты, изготовленные в соответствии со стандартом, на них присутствует соответствующая маркировка

«Безымянные» штангенциркули могут стоить в разы дешевле, но с их помощью нельзя добиться высокой точности измерений, поэтому эта экономия в будущем выльется в новые затраты

«Безымянные» штангенциркули могут стоить в разы дешевле, но с их помощью нельзя добиться высокой точности измерений, поэтому эта экономия в будущем выльется в новые затраты.

При верном подборе штангенциркуля вы получите надежный инструмент, который позволит решать самый широкий круг задач в различных сферах.

Разновидности конструкции штангенциркулей и их маркировка

Наряду с простейшей механической моделью, устройство которой рассмотрено выше, существуют и другие. Их можно разделить на 4 основных вида, имеющих 8 стандартных размеров. Их конструкции, как и назначение, имеют некоторые отличия. Помимо рассмотренного выше двустороннего штангенциркуля ШЦ – 1 существует односторонний вариант ШЦТ- 1. Он имеет губки только с одной стороны и линейку для измерения глубин. Хотя он имеет механическое устройство, как и ШЦ – 1, материалом для его изготовления служит твердая высоколегированная сталь. Такой инструмент помогает определить наружные линейные размеры и глубину отверстий при абразивном воздействии на измеряемый предмет.

Инструмент под названием ШЦ – 2 оснащен двусторонней конструкцией, но губки для измерений внутренних и наружных поверхностей совмещены, и имеют соответственно плоские поверхности внутри и цилиндрические снаружи. Напротив них находятся губки такой же величины для измерения наружных размеров, имеющие заточенные кромки. Это позволяет производить не только измерение, но и разметку на поверхности измеряемой детали. Кроме того, эта модель имеет вспомогательную рамку микрометрической подачи, позволяющую снимать показания с большой точностью.

https://youtube.com/watch?v=Gn7y7uxfOJ4

Штангенциркуль ШЦ – 3 отличается от предыдущей модели только односторонней конструкцией. Его пара губок предназначена для измерения как внутренних, так и наружных размеров. Эта модель предназначена для измерения самых больших размеров, поэтому сама тоже достаточно велика. А чем больше размеры измерительного прибора, тем больше получаемая при измерении погрешность. Поэтому, помимо вышеописанных конструкций, штангенциркули делятся по индикаторам, с помощью которых снимаются показания.

Согласно этому принципу они одразделяются на нониусные, на которых показания вычисляются самостоятельно, исходя из перемещения рамки, на циферблатные и цифровые. В циферблатных, имеющих маркировку ШЦК, используется тот же механический принцип. На рамке расположена цифровая шкала, связанная со штангой зубчатой передачей. Целые миллиметры считываются по положению края рамки, а их доли уже по циферблату. Такой штангенциркуль имеет более высокий класс точности, чем нониусный, и может составлять до 0,01 мм. Однако он очень уязвим для механических повреждений и загрязнения зубчатой рейки от измеряемых деталей.

В то же время, благодаря конструкции, пользоваться им может практически каждый. Цифровой штангенциркуль ШЦЦ имеет установленный на подвижной рамке цифровой дисплей. В рамку вмонтировано считывающее устройство, показывающее расстояние между измерительными губками. На дисплее имеются кнопки, позволяющие им управлять. Точность такого прибора составляет 0,01 мм и позволяет делать измерения самых мелких деталей, в частности контролировать резьбу. Однако все недостатки электронных приборов присущи и этому инструменту. Изменения параметров штанги под воздействием температурных перепадов немедленно влияют на показания дисплея.

Штангенциркуль – что это за инструмент?

Начнем с самого необходимого, это определения значения данного прибора. Штангенциркуль – это специальный контрольно-измерительный инструмент, он предназначен для идеально точного измерения не только наружных, но и внутренних размеров различных деталей. На его штанге располагаются миллиметровые деления, для более точного размера. Конец штанги обладает двумя неподвижными губками: одна необходима для наружного измерения, другая – для внутреннего. На саму штангу надета специальная рамка с глубиномером и подвижными губками.

Глубиномер – это узкая, тонкая линейка, ее конец прикреплен к рамке. В продольную пазу обратной стороны штанги и помещен глубиномер. Рамка свободно передвигается вдоль основной штанги, и закрепляется в требуемом положении специальным винтом. Между штангой и винтом располагается пружина. В нижней части рамке на скосе нанесены специальные деления – шкала. Данное дополнительное измерительное приспособление носит название нониус. Штангенциркуль позволяет довольно точно измерить размер самого мелкого предмета не только внутри, но и снаружи. При его помощи также можно измерить правильно и глубину предмета. Данный инструмент обладает огромным количеством преимуществ первую очередь, это удобное использование, не большой размер и не сложная конструкция.

Считывание результатов

По нониусной шкале

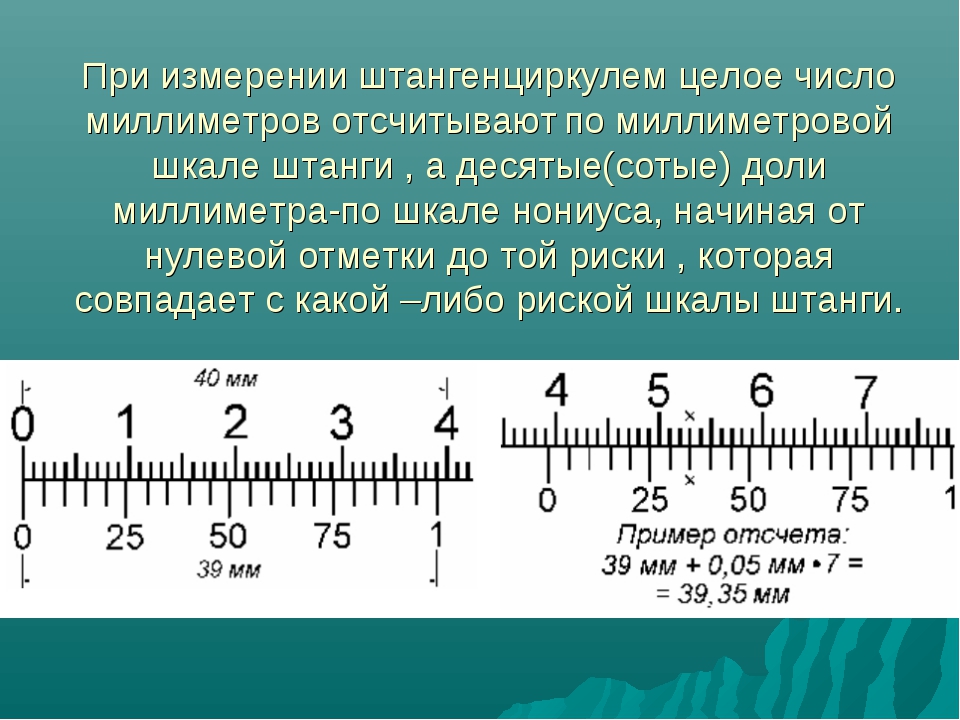

Количество целых миллиметров отсчитывается от нулевого деления на рейке до нулевого деления нониуса. Если они не совпадают, то размер содержит доли миллиметра, соответствующие точности инструмента. Чтобы определить их, необходимо на нониусе отсчитать от нуля до штриха, совпадающего с риской на штанге, а затем умножить их количество на цену деления.

На рисунке 4 показаны размеры: а – 0.4 мм, б – 6.9 мм, в – 34.3 мм. Цена деления нониуса 0.1 мм

По часовому индикатору

Количество целых миллиметров отсчитывают на штанге от нуля до последней риски, не скрытой под рамкой. Доли определяют по индикатору: номер деления, на котором остановилась стрелка, умножают на его цену.

На рисунке 5 показан размер 30.25 мм. Цена деления индикатора 0.01 мм.

По цифровому табло

Здесь считать не нужно, размер отображается на дисплее.

Для определения внутреннего размера, снятого инструментом с радиусными мерительными поверхностями (нижние губки на рис. 3), к показаниям на шкале добавляют их толщину, которая указана на неподвижной губке. Чтобы посчитать наружный размер, снятый штангенциркулем с резцами (рис. 2), их толщину отнимают от показаний на шкале.

Что следует знать, прежде чем приступить к использованию штангенциркуля?

Перед тем как начать использовать штангенциркуль, необходимо тщательно изучить его строение. На нем можно различить следующие части:

1. Штанга. Это та самая линейка, на которой располагаются деления размером в один миллиметр каждое. Стандартная шкала имеет длину в сто пятьдесят миллиметров или пятнадцать сантиметров. Именно такой размер максимальный может иметь измеряемая деталь. Существуют такие виды штангенциркулей, длина их штанги превышает эту отметку, и является больше пятнадцати сантиметров.
2. Рамка подвижная штангенциркуля. При помощи этой рамки можно смело перемещать губки. Подвижная рамка дает возможность сузить или расширить губки данного инструмента до размера измеряемой детали. Благодаря винту специальному рамку подвижную можно закрепить в том месте и положении, которое точно соответствует размеру предмета, которого измеряют.
3. Шкала с точными делениями. Благодаря этой шкале можно уточнить и выяснить размер детали, которую измеряют в виде целого и правильного числа.
4. Губки внутренние для измерения. Благодаря этим губкам измеряют размер нужной детали внутри. Например, кружки. Губки разводят до стенки кружки, строго только внутри.
5. Губки наружные для измерения. При помощи этих губок можно с легкостью измерить предмет снаружи. Их следует сомкнуть так, чтобы правая и левая губки очень плотно соприкасались со стенками предмета, которого следует замерить снаружи.
6. Линейка для правильного измерения глубины – глубиномер. Данным приспособление вымеряют глубину отдельного определенного отверстия. Также глубиномер нужен для уточнений размеров разнообразных выступов, которые не получается измерить штангенциркулем.
7. Нониус или вспомогательная шкала. Эта шкала располагается снизу относительно основной шкалы. Размер деления нониуса равняется с 1.9 миллиметров каждое. Сама шакала обладает десятью делениями. И поэтому соответственно длина всей вспомогательной шкалы равняется девятнадцати миллиметрам. Такие размеры актуальны только для штангенциркулей определенной серии. С помощью данной вспомогательной шкалы как нониус можно наиболее точно узнать размер того предмета которого измеряют с учетом до 10 части мл.
8. Винт, он зажимает подвижную рамку инструмента. Эта часть штангенциркуля дает возможность зафиксировать подвижную рамку, для того чтобы после процесса измерения необходимой детали не потерять все имеющиеся значения.

Для того чтобы правильно измерить штангенциркулем необходимый предмет, его берут в левую руку, инструмент рекомендуется держать в правой руке. Затем внешние губки раздвигают до размера, который требует предмет, разводятся они с помощью нониуса. Так как данная вспомогательная линейка подвижна, она с легкостью может раздвинуть губки до ширины предмета, который необходимо измерить. Губки обязательно должны очень плотно соприкасаться с крайними точками измеряемой детали. После того как размер замерен, необходимо губки тщательно зафиксировать крепежным винтом. После того как это сделано, деталь можно отложить в сторону. Далее смотрят на шкалу с разметками. На ней можно увидеть точную длину самого предмета. На сколько делений (на какое именно число) в правую сторону сместится нониус или вспомогательная линейка, именно столько и будет десятых долей вмещать, размер предмета, которого замерили.

Как работать?

Для того чтобы правильно работать штангенциркулем, нужно понять, как считывать показания. Здесь все немного сложнее, чем у простой линейки. Дело в том, что у инструмента есть две шкалы. Первая (основная) – это миллиметровая. Она дает первоначальные данные по замеру. Вторая (она же нониусная) поможет вам измерить детали с высокой точностью. На ней можно распознать даже доли миллиметра.

Нониус – это 0,1 мм, поэтому правильный замер может дать очень точный результат. Но у каждых моделей штангенциркулей может быть разный шаг (одно деление). Как правило, длина шага указывается чуть левее на самой шкале.

Также шкала нониуса может быть разной и по длине. У некоторых моделей она достигает 2 см (20 мм) от основной измерительной шкалы, у других же она может составлять около 4 см. Чем больше длина, тем точнее вторичная шкала будет выдавать показания. В основном современные штангенциркули измеряют с точностью до 5 сотых миллиметра (0,05 мм), более старые приборы имеют точность лишь до одной десятой миллиметра (0,1 мм), что в два раза меньше.

У штангенциркуля есть две пары губок: верхняя и нижняя. На некоторых есть только одна, но это уже узкоспециализированные виды приборов. Верхней парой губок измеряют внешнюю ширину и высоту. Нижней же делают замеры диаметра и внутренней ширины детали. Внутренние канавки должны плотно прижиматься внутри элемента, чтобы не было люфта и измерение диаметра было очень точным.

Эти губки могут раздвигаться на довольно большое расстояние, поэтому с их помощью можно измерить диаметр, длину, ширину и высоту трубы, большого подшипника, крупных деталей и остальных видов запчастей. Но основным плюсом штангенциркуля является то, что он может определять параметры и очень маленьких или тонких предметов. Например, им можно замерить сечение кабеля, определить ширину провода, гвоздя, гайки, шаг резьбы болта и много другое.

Всегда во время большого количества токарной или слесарной работы пользуются именно штангенциркулем из-за его удобства и универсальности. Но этот прибор можно применяться и на стройке.

Также, помимо пары губок, у некоторых моделей есть и глубинометр. С его помощью можно с легкостью измерить глубину, причем даже у малых деталей. Это приспособление выдвигается вместе с измерительной и нониусной шкалой.

Линия глубинометра очень тонкая и спокойно помещается в задней части штангенциркуля. Для того чтобы мерить глубину, просто опустите это устройство до упора в деталь (при этом положите её так, чтобы сама деталь имела опору) и сверху закрепите с помощью зажимного винта. После этого посредством измерительной шкалы вы сможете рассчитать глубину таким же способом, каким измеряют длину, высоту и другие величины.

Если вы не знаете, каким сверлом воспользовались для того, чтобы сделать конкретное отверстие, то просто измерьте диаметр.

Вообще, штангенциркуль может ответить на многие вопросы, и после некоторой работы с измеряемой деталью вы сможете изучить её полностью. В комплекте со штангенциркулем может идти инструкция, поэтому вы можете ознакомиться с ней перед первой работой.

В случае когда штангенциркуль подвергся коррозии, обработайте его специальным средством от ржавчины. Только смотрите, чтобы это средство не разъедало металл, ведь это может привести к тому, что деления и шаги на измерительной и нониусной шкалах не будет видно.

Существуют и электронные виды штангенциркулей, но с ними необходимо обращаться более аккуратно. В первую очередь не допускайте попадания воды или других жидкостей на устройство. В электронном табло может произойти короткое замыкание, и узнать точные данные вы не сможете.

Также не стоит измерять любые вещи, работающие от электричества. Это может сбить табло, и результаты после замера будут неверными. Перед началом работы проверьте устройство и нажмите кнопку ON, чтобы штангенциркуль включился. После того как вы сняли показания и вам нужно заново сделать замер, то нажмите кнопку установки нулевого положения. Принцип включения примерно такой же, как и у не программируемого калькулятора: после каждой операции значение нужно сбросить.

Также в электронном варианте штангенциркуля необходимо менять питание. Для этого откройте крышку защитного кожуха и замените батарейку. Также не забывайте про полярность. Если батарея исправна, но табло все равно не работает, то проверьте, правильно ли вставлен элемент питания.

Конструкция штангенциркуля

Разобраться в особенностях конструкции этого устройства необходимо для того, чтобы понять, как правильно им пользоваться. Состоит штангенциркуль из следующих деталей.

1. Неподвижная планка или линейка (штанга). Она представляет собой основу конструкции. На неё нанесена шкала.
2. Подвижная планка, которая может перемещаться вдоль по штанге. На этой планке имеется нониусная шкала. Она позволяет получить очень точные промеры, а именно отсчитывает доли миллиметра.
3. Верхние и нижние губки. Это передвигающиеся детали, позволяющие измерять объект, и узнать размеры и снаружи, и внутри. Когда губки точно совмещены, на обеих шкалах должны точно совпадать нулевые отметки.
4. Винт стопорный или зажимный. Он требуется для фиксации планки.
5. Глубиномер. Тонкая выдвигающаяся планка, при помощи её измеряется глубина. Электронные измерительные устройства оснащены также аккумуляторами, передвижным механизмом.

Кроме того, существуют модели, в верхней части которых имеется подвижная дюймовая измерительная шкала. Пользоваться ими легко и удобно.

Определение показаний штангенциркуля

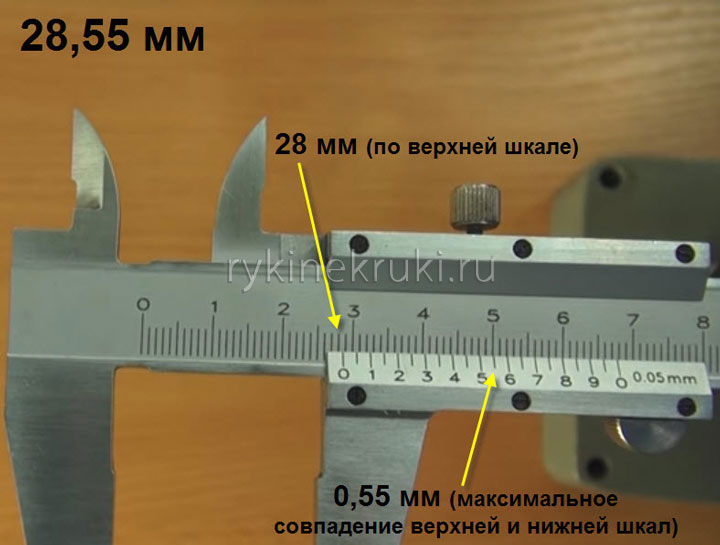

Основной проблемой, чтобы понять как пользоваться штангенциркулем, является определение точного результата, а также использование дополнительных функций устройства. Наиболее просто и понятно дело обстоит с наружными размерами, но принцип снятия везде практически одинаков, поэтому, следует научиться обращаться двумя шкалами. На первой, она же является основной, показаны целые доли миллиметра. Вне зависимости от того, исползаете вы глубиномер, внешние или внутренние губки, передвигаются все три части, соответственно отмеренному расстоянию. Чтобы не сбить показания во время измерения, когда все доходит до контрольной предельной точки, происходит фиксация прибора.

После этого его можно снять с заготовки и приблизить поближе к себе. Показания при этом остаются такими же, как и в момент измерения. На штанге деления сразу видны и количество целых миллиметров видно сразу, чтобы определить более детально, следует воспользоваться нониусом. На нем располагает десять делений, каждое из которых соответствует доли целого. Если первое деление совпадает со значением черты на основной шкале, то получается ровное значение. Если второе деление совпадает с какой-либо чертой, то к полученному целом значению следует прибавить 0,1. К третьему – 0,2, четвертому – 0,3 и так далее.

Существуют нониусы, которые показывают сотые доли миллиметров. Принцип измерения в них очень схож. Главное, чтобы фиксирующий элемент всегда был в рабочем состоянии, иначе невозможно будет получить точные данные, так как положение измерительного прибора будет постоянно сбиваться.

Из чего состоит штангенциркуль

Основными составляющими штангенциркуля являются измерительная шкала и дополнительный элемент в виде нониуса. С его помощью удается отсчитать доли деления. Рассмотрим прибор внимательно.

В составе обычного штангенциркуля присутствуют элементы в виде:

• штанг и подвижных частиц;
• измерительной шкалы;
• губки, с помощью которой проводятся внутренние измерения;
• губки, которая позволяет проводить внешние измерения;
• глубинометрической линейки;
• нониуса;
• зажимного механизма.

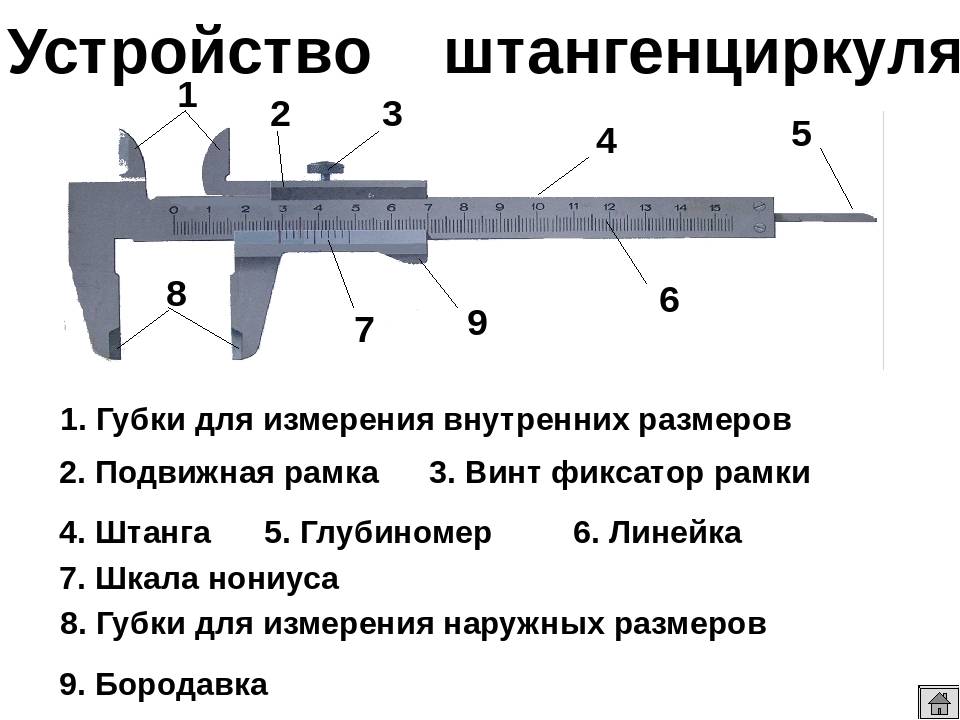

Схема штангенциркуля

Как видно из рисунка, главным измерительным элементом прибора является линейка, она выполняет роль штанги. Чаще всего её размер составляет 15 см. С одной стороны линейки расположены специальные зажимы, в виде губок.

Различают два варианта губок: внешние – 2, внутренние – 1

С помощью первых удается измерить геометрическую внутреннюю длину, а вторые помогают измерить предмет снаружи. Для повышения точности снятия мерок на раме имеется специальный винт, позволяющий фиксировать результаты замеров.

Нониусный штангенциркуль

Именно такой штангенциркуль чаще всего можно найти в домашней мастерской. Это самый простой механический прибор, который, однако, обеспечивать высокую точность измерений.

Нониус – это дополнительная шкала для расчётов, которая позволяет измерять доли миллиметра, каждый шаг деления составляет 0,19 мм

Циферблатный штангенциркуль и его цифровые вариации

Для того чтобы упростить процесс измерения и легко снимать показания, в электронной версии штангенциркуля нониус заменяется циферблатным механизмом. Здесь не нужно присматриваться и высчитывать показания. Всё для вас сделает электроника. Вам останется только посмотреть на данные и записать их.

Электронный штангенциркуль используется для более точных и быстрых вычислений, к примеру, специалистами для отбраковки деталей

В свою очередь цифровой штангенциркуль может проводить самостоятельные измерения, необходимо лишь зафиксировать прибор в нужном положении.

Из чего состоит измерительный инструмент — знакомимся с устройством

Рассматриваемый инструмент имеет простую конструкцию, что упрощает особенности его эксплуатации. С помощью штангенциркуля можно измерять размеры любых деталей, заготовок и элементов. Конструкция этого незамысловатого прибора включает в себя следующие составляющие:

1. Линейка измерительная — это основная составляющая рассматриваемого прибора, которая еще также называется штангой. На штанге с одной стороны имеется шкала, разметка которой составляет 1 мм. Длина измерительной линейки зависит от модели штангенциркуля. Стандартными считаются приборы, имеющие длину 150 мм, но есть устройства меньше и больше, которые предназначены специально для измерения мелких деталей и наоборот, только для крупных заготовок
2. Рамка измерительная — к линейке крепится подвижный элемент, за счет которого и удается выполнять соответствующие измерения. Во внутренней конструкции устройства находится пружинка, которая служит в качестве прижима для рамки. На передней части рамки находится шкала, называемая нониусом, которая является основой при снятии замеров. На этой шкале нанесено 10 делений, которые имеют ширину, равную 1,9 мм. Для фиксации подвижной рамки, в конструкции инструмента предусмотрен зажимной или стопорный винт. Этот винт применяется для того, чтобы не сместилась рамка после проведенного измерения
3. Губки неподвижные — это элементы, которые являются частью измерительной линейки. Губки имеют открытую и закрытую формы, что дает возможность измерять не только наружные, но и внутренние размеры
4. Подвижные губки — имеют аналогичную конструкцию с неподвижными, только они являются частью измерительной подвижной рамки. За счет подвижных губок, соприкасающихся с неподвижными, происходит снятие замеров детали
5. Линейка глубиномер — это дополнительный элемент, который является частью подвижной рамки. Линейка спрятана внутри инструмента, и выдвигается при перемещении подвижной рамки. Предназначена она для измерения глубины детали

Мало кто знает о том, что штангенциркули бывают разных видов, а вариант, который представлен выше, является самым популярным, простым и недорогим. О том, какие виды штангенциркулей бывают, и чем они отличаются, выясним далее.

Назначение штангенциркуля

Этот измерительный инструмент используется в основном для получения точнейших данных при определении наружных и внутренних диаметров труб, толщины их стенок, для вычисления межосевого расстояния в отверстиях, размеров деталей цилиндрической формы, толщины проволоки и металлического листа, а также прочих материалов небольших габаритов и мелких изделий.

Подобным прибором удобно измерять глубину пазов, отверстий и канавок, различных выемок с большой точностью в самых труднодоступных местах. Точность штангенциркуля при измерениях достигает десятых и сотых долей миллиметра, чего не может обеспечить такой простой инструмент как линейка или рулетка.

Устройство ШЦ-2 и ШЦ-3

Штангенциркуль шц-2 отличается от типа ШЦ-1 измерительными губками. ШЦ-2 имеют четыре измерительные поверхности две плоские, для наружных измерений и две цилиндрические, для внутренних.

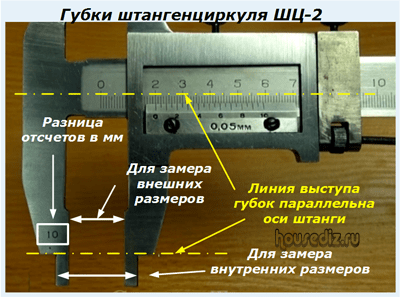

Рабочие повехности губок ШЦ-2

Размер между плоской и цилиндрической измерительной поверхностью губок имеет точный размер, а его суммарное значение,  указывается на одной из них.

В нашем случае этот размер 10 мм и он равен минимальному внутреннему размеру, который можно измерить. Поверхности для внутренних измерений ограничены по длине прямоугольными уступами параллельными штанге. Эти выступы используются для обеспечения правильной позиции при измерении.

Вторая измерительная пара заострена, а их измерительные поверхности заужены по всей длине. Это пара имеет измерительно-разметочные функции, потому что их заострениями могут наноситься мерные разметочные риски.

Разметка с помощью ШЦ-2

Заужение, на измерительных поверхностях разметочных губок, позволяет делать измерения различных поднутрений. Например, в узких неглубоких канавках или перемычек между отверстиями.

Кроме основной рамки у штангенциркуля типа ШЦ-2 предусмотрена ещё вспомогательная рамка со стопорным винтом. Вспомогательная рамка соединена с основной через микрометрический винт и гайку с рифленой поверхностью.

При застопоренной вспомогательной рамке, основная рамка может приближаться или удаляться от вспомогательной.

Вспомогательная рамка

Такой прием используется при некоторых измерениях, когда нужна точная подводка губок к измеряемым поверхностям. Штангенциркули типа ШЦ-3 отличаются от типа ШЦ -2 только отсутствием пары измерительно-разметочных губок.

Штангенциркули такого типа предназначены для измерений в самом большом размерном диапазоне.

Как померить глубину цифровым прибором

Рассмотрим особенности измерений глубины штангенциркулем цифрового типа. Для этого понадобится выдвижная планка-глубиномер, которая позволяет выявить не только глубину отверстия в детали, но еще и размеры выступов. Принцип измерения следующий:

1. Выдвинуть планку путем перемещения подвижной рамки
2. Утопить ее внутри заготовки до соприкосновения торцевой части планки с дном
3. Торцевая часть неподвижной части инструмента должна упереться при этом в верхнюю часть заготовки (этот момент нужно учесть обязательно, так как от него зависит точность показаний)
4. Произвести соответствующие исчисления по шкале. Если в руках цифровой инструмент, то результаты будут выведены на дисплей автоматически в миллиметрах. Для нониусных и стрелочных приборов отчисления значений выполняется по инструкции, как описано выше

Как пользоваться штангенциркулем, многие не знают, даже если приходится сталкиваться с такой необходимости практически ежедневно. На основании инструкции, необходимо запомнить принцип проведения измерений и правильность отсчета, что позволит получать точные результаты, от которых зависит технологический процесс. Особенности измерений штангенциркулями показано на видео ниже.
