Как пользоваться индикаторной отверткой

Проверка исправности отвертки

Индикаторная отвертка всегда должна быть исправна, так как ею нужно пользоваться для проверки тока. Так, на корпусе не должно быть трещин. Согласно технике безопасности, перед началом работы нужно проверять прибор на исправность. Для этого прикоснитесь к проводнику с током. Если отвертка с питанием, то прикоснитесь к жалу и пятаку рукоятки. Исправный инструмент будет светиться.

Ремонтировать поломанную отвертку, кажется, не стоит. Обусловлено это доступностью цены на новое устройство. При работе с электричеством будьте осторожны. Согласитесь, лучше повторно провести измерения, нежели пострадать от удара током. Если у вас все еще есть вопросы по этой теме, то обращайтесь к работающему на сайте специалисту.

Использование указателей напряжения

Применение отверток индикаторов предоставляет возможность найти фазный провод, ноль и землю в розетках, выключателях, осветительных приборах, убедиться в наличии напряжения в электрической сети, выявить пробои напряжения на корпус бытовой техники, а также обнаружить проводку в стенах под плиткой или слоем штукатурки с финишным отделочным покрытием. Работа с тестерами начинается после их проверки. Испытание выполняется на участке с напряжением. О его наличии в сети укажет световой сигнал неоновой или светодиодной индикаторной лампы. После проверки пригодности прибора осуществляется устранение поломок и неисправностей электрических сетей, бытовой техники, осветительных приборов. К основным видам работ с применением тестеров напряжения, относятся:

1. Поиск фазы и ноля необходим при отсутствии маркировки электрических проводов. Работа начинается с отключения автомата на вводном щитке, от которого происходит питание электросети на месте проверки. После зачистки проверяемых проводов и последующего разведения их друг от друга на безопасное расстояние, исключающее возможность короткого замыкания или поражение человека электрическим током, приступают к идентификации фазного кабеля. Если после включения электрического тока и прикосновения индикатора напряжения к зачищенному концу провода будет гореть лампа, то этот проводник является фазным. Второй провод — это нуль. В случае, если индикаторная лампа не горит, то, значит, первый проводник без напряжения. Второй провод можно считать фазой, в чем обязательно надо убедится с помощью индикатора.
2. Определение утечки напряжения на корпус электрического прибора предусматривает простое прикосновение жала индикаторной отвертки к металлической (неокрашенной) его части. Появление светящейся лампы на индикаторе после включения бытовой техники в сеть указывает на наличие фазы на корпусе прибора, а также необходимость срочного устранения этой проблемы. Яркое свечение индикаторной отвертки свидетельствует о прямом контакте фазной жилы кабеля с корпусом электроприбора, прикосновение к которому может стать причиной поражения электрическим током.
3. Проверка качества проводимости цепи осуществляется путем прикосновения зачищенных от изоляции концов провода к жалу и пальцевому контакту индикатора. Звуковой сигнал или светящаяся лампа показывает на отсутствие проблем с целостностью проводника.
4. Выявление скрытой проводки в стенах основано на появлении светового или звукового сигнала индикатора напряжения в зоне электромагнитного поля, создаваемого кабелем, подключенным к питанию сети. Его границы будут определяться путем медленного передвижения индикаторной отвертки по стене в разных направлениях.Срабатывание звукового или светового сигнала указывает на месторасположение токопроводящей проводки под слоем штукатурки, финишного отделочного покрытия.
5. Нахождение обрыва проводов основано на прекращении функционирования отверток индикаторов. В местах повреждения пробник напряжения не будет светиться, издавать звуковые сигналы. Его работа будет остановлена.
   Применение индикаторных отверток является обязательным условием при проведении ремонтных работ, связанных с напряжением. Правильное их использование является залогом безопасности, исключающим риск поражения электрическим током.

КАК ПРОЗВОНИТЬ ПРОВОДА ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Индикатор с батарейкой позволяет проверить провода на целостность. Для демонстрации это функции, нужен кабель или провод и доступ до его концов.

Чтобы прозвонить индикатором жилу кабеля или провода на повреждение, нужно зажать верхний контакт на индикаторе и его рабочим концом коснуться жилы провода, а противоположную жилу зажать рукой. Если при этом индикатор загорелся – значит эта жила проводника целая, если НЕТ – жила повреждена. Таким же образом можно проверить ТЭНы или предохранители в электрооборудовании, помните – если они исправны, сигнал должен проходить, и диод в отвертке светится.

Индикатор: это устройство для определения наличия напряжения

Индикатор – это устройство, контролирующее состояние физического процесса и визуально отражающее его изменения. Довольно часто данный инструмент называют «отверткой электрика». С этим не поспоришь: у каждого специалиста, занимающегося прокладыванием электрических кабелей или ремонтом электрооборудования, такое приспособление есть.

Индикаторную отвертку довольно часто называют «отверткой электрика»

Пользователи электроприборов тоже могут отслеживать состояние питания или техники, определять места поломок и разрывов цепей. И в данных ситуациях такие возможности им обеспечит все тот же общедоступный в плане пользования прибор – индикатор. Сегодня он есть практически в каждом доме. Отсутствие индикатора усложняет принятие правильного решения в случае исчезновения напряжения, так как выяснить, обесточен ли только дом (квартира) или же это последствие более масштабной поломки, без наличия инструмента практически нереально.

Принцип работы индикаторной отвертки довольно прост и состоит в следующем:

• жало устройства касается запитанной электропроводки;
• проходящий ток засвечивает лампочку;
• резистор путем создания значительного сопротивления снижает напряжение;
• через сенсорный контакт с телом человека ток уходит в землю.

Стоит обратить особое внимание на то, что проходящее через тело человека напряжение неощутимо и совершенно безопасно для жизни и здоровья. Устройство не требует владения никакими специальными навыками при его применении

Тестеры напряжения бесконтактного типа

Индикаторная отвертка бесконтактного типа тоже работает от батарейки, но элемент питания стоит более мощный — мини-батарейка типа 23A на 12 В. Внешне определить устройство просто — жало не металлическое, а пластиковое.

Отличие бесконтактных тестерных отверток в том, что для определения наличия напряжения, нет необходимости прикасаться к токоведущим частям металлическим щупом. Напряжение «находится» по наводкам. То есть данный вид — это только индикатор, который позволяет определить наличие напряжения. Для того чтобы можно было находить разные источники напряжения, обычно имеют несколько режимов работы по чувствительности.

Отвертка-пробник бесконтактного типа имеет пластиковый щуп

По возможностям они такие же, как описанные выше. С той лишь разницей, что необязательно добиваться контакта с токонесущей частью или с изоляцией провода. Бесконтактная индикаторная отвертка может находиться в нескольких сантиметрах от объекта и при этом сигнализировать о наличии напряжения. В этом случае «светодиод моргает», включается звуковая сигнализация (пищит). Когда нужны бесконтактные тестеры напряжения? Когда надо определить, есть ли в кабель-канале провод под напряжением или нет. Если вы прокладывали проводку сами, то наверняка и так знаете, где что идет (лучше, конечно, иметь схему). Если же проводка вам досталась «в наследство» или вам ее сделали специалисты, а схему не оставили, при помощи этого приборчика можно определить, стоит ли вскрывать кабель канал или нет.

И это еще не все функции. Например, бесконтактный тестер может найти металлический предмет (проводов без напряжения или арматуры) в стене. Правда, порог чувствительности у них совсем небольшой, и лучше воспользоваться специальным прибором — детектором скрытой проводки. Так что это не слишком нужное дополнение. Хотя, есть, наверное, модели, которые могут отыскать глубоко проложенную проводку. Но комбинированные устройства, обычно, обладают меньшей точностью. Так что стоит ли доплачивать за эту функцию — решать вам.

Многофункциональные индикаторные отвертки с жидкокристаллическими дисплеями

Это не только индикатор напряжения с подсветкой светодиода и звуковым зуммером. На жидкокристаллическом дисплее отображается величина напряжения сети в пределах 12–220 В. Контроль напряжения можно осуществлять в цепях постоянного и переменного тока. С этим прибором можно работать в электросетях на транспортных средствах, которые питаются от аккумулятора.

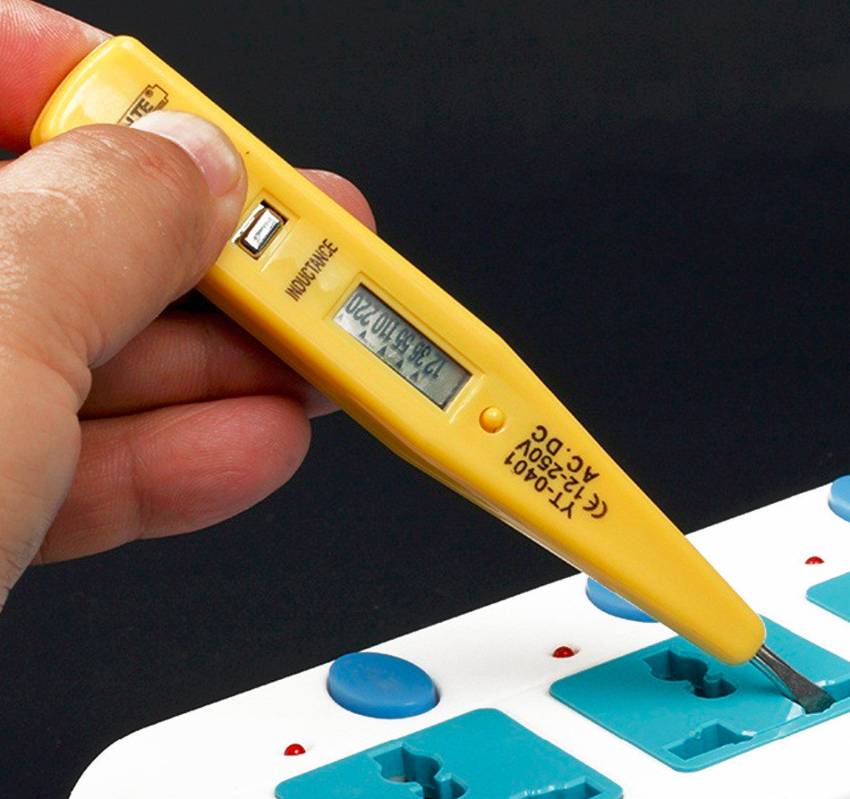

Одна из моделей индикаторной отвертки с жидкокристалическим дисплеем

Практически это прибор с ограниченными функциями мультиметра, показывающий величину измеряемого параметра в цифровом виде. Некоторые даже профессиональные электрики не используют этот вариант по причине дорогой цены, дилетанты считают, что индикаторная отвертка — устройство сложное, как пользоваться ей — непонятно, да и дорого.

https://youtube.com/watch?v=hdNNpnTrS2g

Индикаторы имеют три режима работы, устанавливаются переключателем. Поэтому надо тщательнее изучить, как правильно пользоваться индикаторной отверткой данного типа. Последовательность действий при контроле напряжения аналогична рассмотренным вариантам, но при измерении нажимается кнопка на корпусе, информация обрабатывается в электронном виде. Стоимость таких изделий — от 120 до 180 руб.

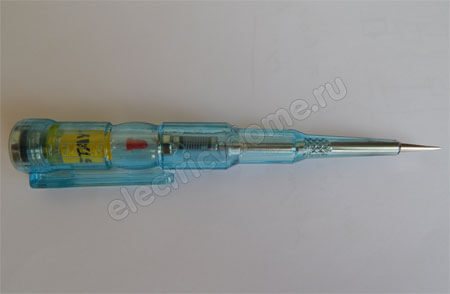

Индикаторная отвертка STAYER 4520-48 с тремя режимами индикации

Режимы работы:

• О — контактный режим с проводником, индикация осуществляется светодиодом красного цвета, палец прикладывается на контактную пластину корпуса. Режим прозвонки производится по той же методике, как и в индикаторах с автономным питанием и светодиодом;
• L — бесконтактный режим, индикация срабатывает при приближении пера отвертки к проводнику на расстояние 1–2 см. Загорается зеленый светодиод, возможны варианты звуковых сигналов зуммера;
• Н — бесконтактный режим работы с повышенной чувствительностью к наводкам, определяются маршруты скрытой проводки, отсвечивается зеленый светодиод.

Эта отвертка как индикатор удобна, многофункциональна, легко определять маршруты скрытой проводки, места обрыва. Некоторые говорят, что такой индикатор отображает величины напряжения с большой погрешностью. Да, существенным недостатком является быстрый расход энергии батареи питания постоянным током. Рекомендуется чаще проверять уровень напряжения на элементах питания.

Универсальная индикаторная отвертка STAYER 4520-48

Но на сегодняшний день в продаже можно встретить специальные отвертки-индикаторы, при работе с которыми можно протестировать линию как контактным, так и бесконтактным способом. Также она позволяет «прозвонить» проводку на предмет короткого замыкания или обрывов.

Такой отверткой-индикатором является STAYER 4520-48. Она прекрасно подходит, если нужно протестировать элементы цепей постоянного и переменного тока в автотранспорте, бытовых электроприборах и других устройствах. С её помощью можно легко определять полярность и проводить прозвонку методом звуковой или световой индикации.

Этот индикатор выгодно отличается от большинства аналогов наличием не только светового, но и звукового оповещения. Благодаря этому работа, связанная с проверкой наличия напряжения, становится ещё более простой, комфортной и безопасной.

Если напряжение в норме, то пользователь слышит звуковой сигнал, сопровождающийся зажжением индикатора зеленого цвета. Увы, эта отвертка индикатор имеет и серьезный минус. Дело в том, что она работает от батарейки, которая садится быстрее, чем того хотелось бы.

Разновидности

Какие же бывают индикаторные отвертки? Тут можно выделить три основных вида:

Классические

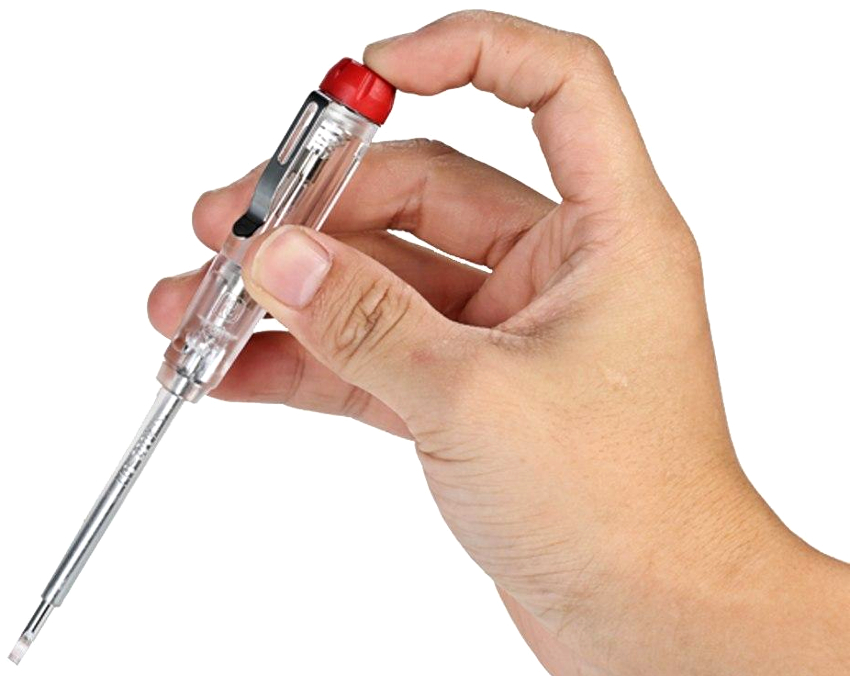

Наипростейшая индикаторная отвертка

Именно этот тестер мы выше уже и рассмотрели с вами.

В его преимущества можно записать:

1. Практичность и долговечность. Этот элементарный прибор может годами хранится среди ваших инструментов, не требуя к себе никакого внимания, и выручать в моменты необходимости проверки электрических цепей;
2. Низкая цена. Простота устройства наглядно демонстрирует то, что больших ресурсов для создания такого прибора не требуется, следовательно, и дороговизне тут взяться неоткуда;
3. Элементарная инструкция эксплуатации. Воткнули жало в розетку и приставили палец к контактной пластине. Что может быть проще? Загорелась лампочка – фаза, не загорелась – ноль или обрыв.

Но также есть и недостатки:

1. Высокий порог ощущаемого напряжения. Инструмент точно сработает лишь при наличии в сети шестидесяти и более вольт;
2. Наличие только контактного метода тестирования.

Со светодиодом

Отвертка на батарейках и со светодиодом

Внешне данные приспособления ничем не отличаются от выше рассмотренных изделий.

А вот зато внутри они дополнены батарейкой и биполярным транзистором:

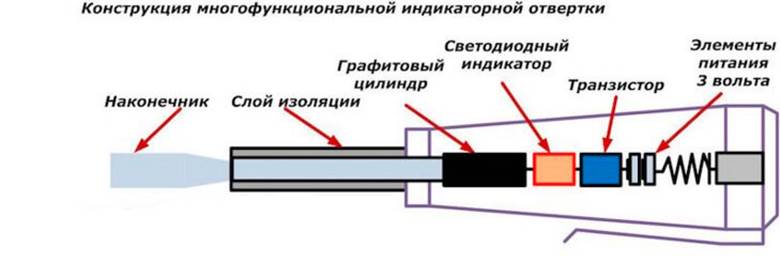

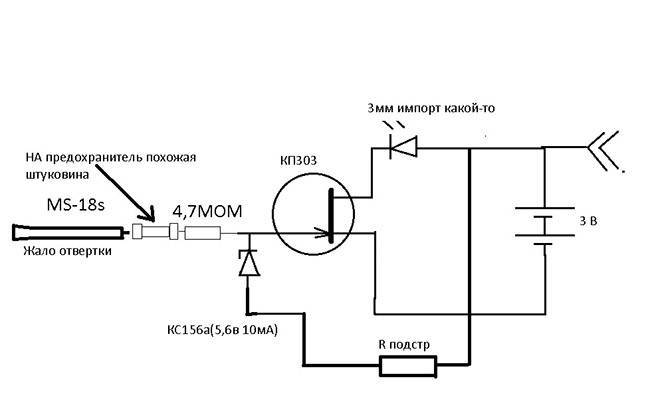

Схема устройства индикаторной отвёртки со светодиодом и автономным источником питания

Сверху модель со светодиодом и батарейкой, а снизу – классическая

Касаться контактной пластины в этом случае при тестировании розетки не нужно.

Кроме этого можно отметить ещё ряд положительных сторон:

1. Возможность применения бесконтактного метода для проверки движения электрического тока в проводке. Для этого достаточно поднести обратную сторону отвёртки вплотную к изоляции провода;

Демонстрация того, как проверить наличие напряжения в силовом элементе бесконтактным способом

1. Расширение области применения прибора:

• Теперь можно проверить кусок провода на наличие разрыва, попросту приложив его оголённые концы к щупу и контактной пластине соответственно;
• Протестировать цоколь лампы, дотронувшись жалом до него;

Демонстрация того, как пользоваться индикаторной отверткой при тестировании цоколя

Узнать о попадании электрического тока на корпус металлического оборудования. В этом случае также потребуется прикоснуться к нему рабочей частью; Во всех упомянутых случаях светодиод весело вам «подмигнёт»;

1. Возможность проверки силовых элементов, напряжение которых составляет даже менее 60 В.

Но есть и минусы, связанные с таким апгрейдом:

1. Чрезмерная чувствительность системы играет не только в плюс, но и в минус. Лампочка может загораться даже тогда, когда в исследуемом объекте нет электрического тока. Поэтому перед тем, как пользоваться отверткой-индикатором, снабжённой батарейкой, убедитесь в том, что рядом ничто не сможет повлиять на производимые замеры;
2. Зависимость от батарейки. Периодически придётся менять автономный источник питания.

Универсальные

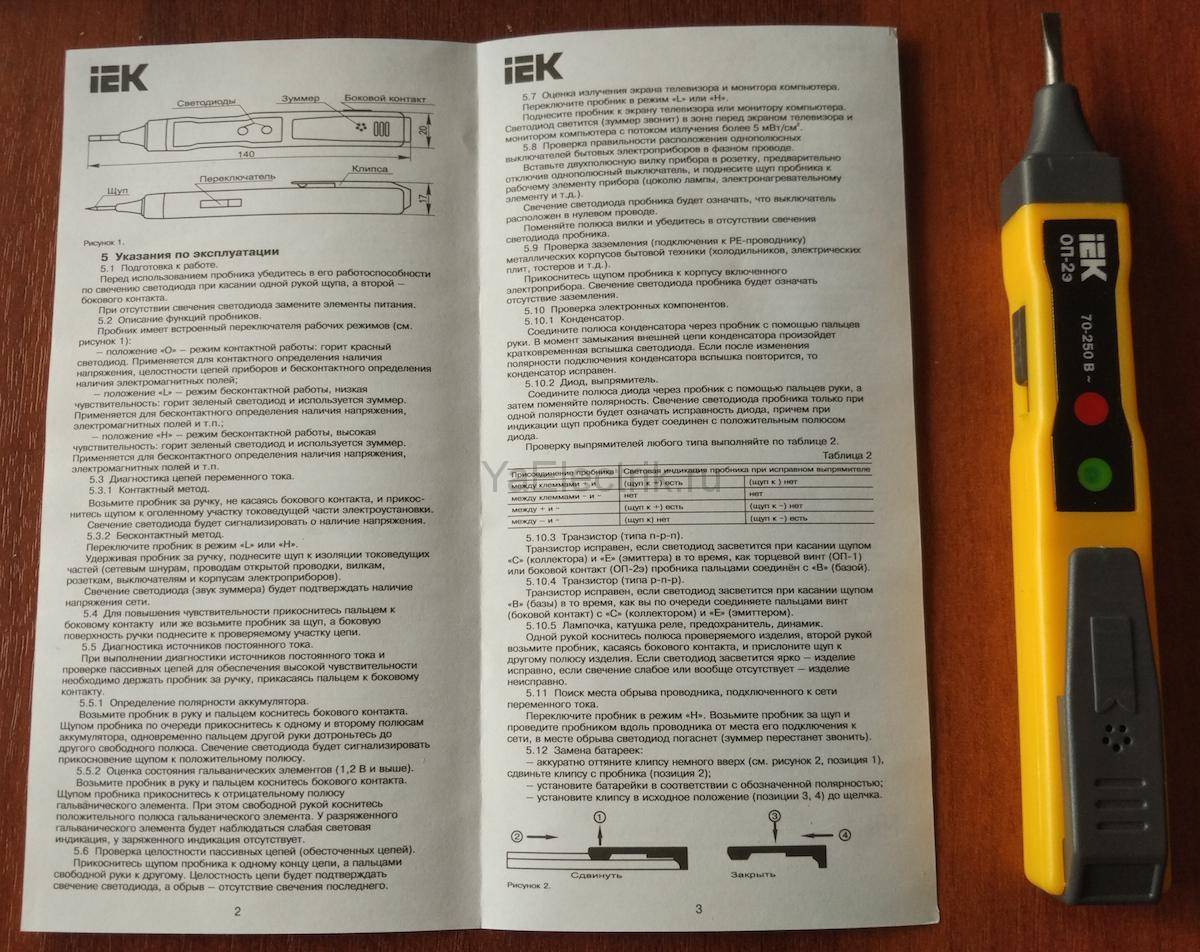

Универсальная индикаторная отвертка

Внутри этого прибора уже можно обнаружить микросхему, расширяющую его возможности.

Так, например, у него имеется три режима работы, которые выставляются путём переключения специального ползунка на соответствующую отметку:

• «О» – наличие напряжения при осуществлении контактного тестирования оповещается путём включения встроенной лампочки;
• «L» – бесконтактная проверка наличия тока с низкой чувствительностью. Также сопровождается появлением зелёного света на индикаторе;
• «Н» – бесконтактное тестирование с высокой чувствительностью, позволяющее обнаружить силовые линии даже под слоем штукатурки, что сопровождается не только зажжённой лампочкой, но также и звуковым сопровождением.

Так что пользоваться индикаторной отвёрткой такого типа очень удобно и результативно.

Из отрицательных сторон следует выделить:

• Относительно высокую стоимость. Дополнительные элементы в строении прибора, конечно же, увеличивают себестоимость продукта;
• Частую замену батареек. Расход питания у таких инструментов достаточно большой.

Обязательная проверка прибора

Перед началом работы устройство обязательно проверяют. Для этого необходимо просто замкнуть электрическую цепь, взявшись одной рукой за щуп отвертки, а другой – за контактную площадку («пятачок»).

Наличие индикации говорит о том, что отвертка готова к использованию. Если индикации нет, необходимо проверить работоспособность элементов питания (если они есть в данной модели) или самого индикатора. Например, неоновая лампочка может просто перегореть. Кроме того, при неаккуратном обращении с прибором возможно нарушение электроцепи в самой отвертке. Так, ронять устройство не рекомендуется, как и закручивать ей винты/шурупы/болты с большим усилием.

Дополнительные возможности применения индикатора

Возможности простой индикаторной отвертки могут быть значительно расширены и многие попросту не знают, что помимо привычной проверки наличия или отсутствия напряжения, этим прибором можно выполнять множество задач и искать различные неисправности.

Вот как это можно использовать на практике.

Проверка исправности ламп накаливания

Данную проверку можно производить непосредственно в магазине, не имея под рукой ничего кроме отвертки. Берете обыкновенную лампочку, одной рукой обхватываете металлический цоколь, а пальцем другой руки касаетесь контакта в верхней части отвертки.

После этого жалом дотрагиваетесь до центрального контакта на лампочке.

Если лампа исправна, светодиод загорится.

Правда 100% уверенности данная проверка не дает, так как если лампа разгерметизировалась, светиться она не будет, хотя цепь и остается при этом целой.

Проверка нагревательного тэна

Также можно легко проверить исправность или поломку нагревательного тэна. При этом его даже не обязательно вытаскивать наружу из оборудования.

Достаточно обеспечить свободный доступ к контактам. Перед этим все посторонние провода подключенные к ним требуется откинуть.

Проверка очень проста и не замысловата. Одной рукой касаетесь одного контакта тэна, а жалом отвертки другого. Палец второй руки опять должен быть на металлическом пятачке пробника.

Если лампочка индикатора при этом не горит, значит тэн не исправен и внутри него обрыв нагревательной спирали.

Таким образом можно проверять любые нагревательные элементы. Например, кипятильник проверяется непосредственно на самой вилке, даже разбирать ничего не нужно.

Определение правильного положения выключателя

Чтобы при ремонте смонтировать выключатель правильно, то есть:

Клавиша вверх
свет включается

Клавиша вниз
свет отключается

также можно воспользоваться пробником и прозвонить контакты.

Предварительно выключатель разбирается. Контакты у него обычно закрыты и поэтому просто подлезть руками к ним не получится.

Берете любой металлический предмет, например скрепку или гвоздик и прикасаетесь к одному из контактов

Не важно к какому – верхнему или нижнему

Индикаторная отвертка ставится на другой контакт. В отключенном положении выключателя светодиод не горит и наоборот. Оставляете выключатель во включенном состоянии, собираете его и в таком положении монтируете на стену.

Проверка напряжения на изолированном проводе

Если вы занимаетесь капитальным ремонтом в квартире, то наверняка сталкивались с ситуацией, когда после снятия старой штукатурки вдруг обнаруживается какой-то ранее не известный провод.

При этом абсолютно не понятно под напряжением он или нет. Перекусывать его кусачками нельзя, зачищать и оголять изоляцию тоже опасно.

Здесь опять на помощь приходит универсальная отвертка. Только использовать ее нужно несколько наоборот.

При этом верх с металлическим пятаком, подносите к изоляции провода. Провод при этом может быть даже под штукатуркой.

В таком положении чувствительность пробника выше и если в кабеле есть напряжение, то отвертка это покажет. Свечение может быть не таким ярким, но оно все равно будет.

Отыскание обрыва провода

Еще этим девайсом можно безопасно найти обрыв жилы внутри кабеля электропроводки или в переноске удлинителя.

Если удлинитель вдруг перестал работать, вот с чего нужно начинать поиск неисправности:

для начала убедитесь в отсутствии короткого замыкания

Отключаете все приборы из переноски. Берете рукой один контакт на вилке, а к другому подносите индикатор. Если он не горит, значит короткого замыкания нет.

далее нужно найти и пометить поврежденный провод

Также прикасаетесь пальцем любого контакта вилки, и жалом отвертки ищете его в розетке. Если не будет свечения во всех гнездах, то именно на этом проводнике и наблюдается обрыв.

Помечаете его маркером. Для чего это нужно? А необходимо это для того, чтобы подать фазу именно на этот провод, а не на другой исправный.

отверткой узнаете расположение фазы в рабочей розетке на стене и включаете вилку переноски в нее так, чтобы метки совпали

остается взять индикатор за жало и задней частью подвести к проводу

Перемещая его вдоль переноски следите за светодиодом. В том месте где он потухнет – там и обрыв.

Таким же способом можно определить обрыв провода и в стационарной проводке. Главное чтобы кабель не был под толстым слоем штукатурки.

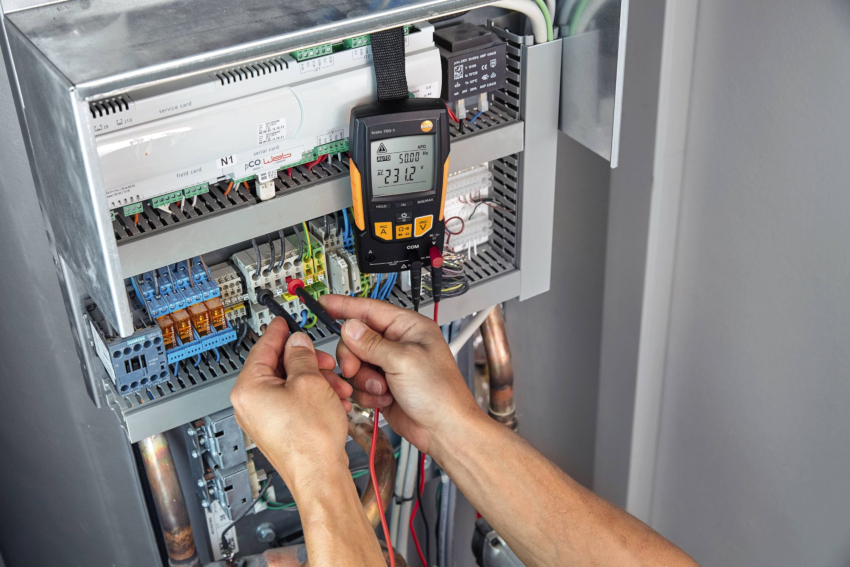

Цифровой мультиметр-тестер: как пользоваться прибором

Данный прибор является усовершенствованным вариантом активного индикатора. Это измеряющий напряжение тестер. Пользоваться как обычным устройством, им тоже можно. Профессионалы называют данный инструмент «мультиметром», потому что он может выполнять несколько функций:

• указывать на наличие или отсутствие напряжения;
• определять силу тока и величину сопротивления.

Подобные тестеры имеют переключатели, которые регулируют уровень чувствительности. Устройство может применяться при контактном и бесконтактном способе выявления наличия напряжения и вольтажа.

Прибор, помимо светового, оснащен также звуковым сигналом. Конструкция имеет цифровое табло, на котором отражаются показатели замеров.

Цифровой мультиметр-тестер оснащен электронным табло

Чтобы уверенно представлять, как найти фазу и ноль индикаторной отверткой подобного типа, нужно внимательно изучить описание прибора и инструкцию. Некоторые модели, помимо вышеперечисленных функций, могут проверять температуру оборудования, находящегося под действием тока. Подобные возможности важны для тех, кто контролирует работу электрических распредшкафов, электродвигателей и т. д.

Шкафами, откуда идет разводка электрокабелей, обустроены практически все современные дома. Да и относительно мощные двигатели в хозяйстве не являются редкостью. Поэтому нередко и в быту необходим многофункциональный тестер, а не простая индикаторная отвертка.

Бесконтактные указатели напряжения

Бесконтактные индикаторы напряжения по своей конфигурации также являются своеобразной отвёрткой. В них используются более мощные источники питания, по сравнению с батарейками предыдущих моделей. Отличительной чертой является пластиковое жало вместо металлического щупа.

Разность потенциалов обнаруживается без соприкосновения с токоведущими частями, исключительно по наведенным электромагнитным полям. Эта модель не относится к измерительным и позволяет лишь определить наличие разности потенциалов. Для работы с различными источниками напряжения существует несколько рабочих режимов с соответствующей чувствительностью.

При выполнении измерений активная бесконтактная отвертка может не контактировать напрямую с объектом. Сигналы подаются мигающими светодиодами, в некоторых моделях они дополняются звуковой сигнализацией. Эти приборы используются в основном для поиска проводов, находящихся под напряжением, проложенных в кабель-каналах или внутри стены.

Еще одна функция бесконтактного тестера заключается в поиске любых металлических предметов, находящихся в стене. Это могут быть старые неиспользуемые провода, арматура и другие детали. Однако из-за низкой чувствительности таких отверток, в большинстве случаев получаются неточные результаты.

Индикаторная отвертка со светодиодом – большая функциональность

Отвертка-индикатор, снабженная светодиодом, имеет немало общего с описанной выше моделью. Их принцип действия одинаков. Но отличие все же имеется – светодиодные пробники подходят для работы с электрическими сетями, в которых напряжение значительно меньше, чем 60 В.

Ещё один фактор, отличающий светодиодный индикатор от обычного, это наличие собственного, автономного источника питания – батарейки. Также их отличает наличие транзистора, чаще всего биполярного.

Поэтому данный тип отверток-индикаторов уже можно назвать многофункциональным. С его помощью вы сможете не только проверять наличие или отсутствие фазы контактным, а также бесконтактным способом, но и проверять целостность цепей – предохранителей, проводов и кабелей.

Указатель состоит из двух рабочих частей. Первая выглядит как плоская отвертка. Она используется при работе с непосредственным контактом с элементами, которые находятся под напряжением.

Вторая же часть подходит, если необходимо определить наличие напряжение без контакта. При использовании с первой частью, она также позволяет определить целостность сети

В изолированной рукоятке из прозрачного материала расположен светодиод, который и сообщает о наличии напряжения в сети.

Принцип работы

Конструкция отвертки-тестера включает в себя резистор и металлическое жало. Последнее необходимо для подачи на инструмент электричества с тестируемого провода, а резистор преобразует до безопасных величин параметры тока. В цепи в роли индикационного элемента после резистора находится светодиод или неоновая лампочка, которая соединена на торце рукоятки с токопроводящим пятачком.

Принцип работы прост. Жало отвертки (щуп) нужно приложить к запитанному контакту, а на рукоятке к пятачку прикладывается палец. Получается замкнутая цепь палец-светодиод-резистор, по которой прохождение преобразованного тока приводит к свечению неоновой лампочки.

Проверка разных устройств

Контактным методом

Для того чтобы узнать целостность внутренней цепи электролампы, необходимо:

1. Щуп индикатора приложить к входному контакту лампы.
2. На контактную пластину отвертки приложить палец руки.
3. Второй рукой взяться за цоколь лампы для того, чтобы между руками замкнуть цепь.
4. Если устройство загорается, то лампа рабочая.

Тестер позволяет с легкостью проверить обрыв внутренней цепи и рабочее состояние электрического ТЭНа на наличие к корпусу пробоя. В обоих случаях необходим универсальный или светодиодный прибор.

Проверка на пробой:

1. Для того чтобы выявить контакт прибора с корпусом токоведущих элементов, необходимо взять его в руку — она является источником электрического заряда.
2. Второй рукой надо взять тестер таким образом, чтобы один палец располагался на контактной пластине, и по очереди приложить щуп к клеммам ТЭНа.
3. Во время наличия пробоя цепь замкнется, и устройство загорится (покажет фазу) — ТЭН необходимо менять.

Поиск положения выключателя

Все выключатели в доме по умолчанию обязаны быть в таком положении, чтобы для включения необходимо было нажимать на верх клавиши, а для выключения — на нижнюю часть. Из-за чего во время установки появляется ситуация, когда клавишу необходимо после установки переворачивать по причине того, что она нижней частью замыкает цепь. При помощи отвертки-тестера, заранее «прозвонив» схему, данной проблемы можно избежать.

Бесконтактным методом

После установки люстры с несколькими лампами появляется необходимость определения правильности соединения. При помощи универсального тестера это выполнить очень просто — необходимо переключить устройство в требуемый режим (H или L) и поднести к выключенной люстре.

Если после этого прозвучит звуковой сигнал, и загорится соответствующая лампочка, то около светильника находится электрическое поле, соответственно, провода подсоединены с общим фазным проводом неправильно. Если все выполнено с соблюдением правил требований безопасности, то индикатор будет срабатывать только во время включения света.

Определение участка обрыва

Во время питания электрических приборов с помощью удлинителя появляется ситуация, когда в сети обрыв очевиден, но точно не известно, в каком месте он расположен. Если розетка в рабочем состоянии, то нужно проверить кабель удлинителя и устройства на наличие обрыва. Для этого необходимо включить прибор в сеть и тестером провести по всей длине цепи в режиме L. На участке, где прибор не реагирует на наличие электрического поля, произошел обрыв.

Если на всем протяжении не найдена неисправность, то необходимо заново провести процедуру, перевернув в выключателе вилку, чтобы ток пошел по другой жиле кабеля. Если и в этом случае не будет найден обрыв, то проблему необходимо искать непосредственно в инструменте.

Как индикаторной отверткой определить фазу и ноль

Необходимость определения фазы и ноля возникает довольно часто. В основном такая потребность появляется при замене розетки или выключателя. Прежде чем размещать информацию о том, как проверить индикаторной отверткой ноль и фазу, стоит сказать несколько слов о том, что означают эти два понятия. Линейное напряжение, то есть напряжение между двумя фазами, составляет 380 вольт, но в домах оно имеет показатель 220 вольт. Присоединение к фазе нулевого провода и обеспечивает необходимый уровень напряжения.

Определение фазы и ноля при наличии двух проводов можно выполнить следующим способом:

С помощью индикаторной отверткой определить фазу и ноль довольно просто

• обесточить провода путем отключения от электропитания;
• зачистить концы на 1,5 см, развести их, чтобы при поступлении электричества не произошло короткого замыкания;
• подать напряжение;
• индикаторной отверткой коснуться конца провода, прижимая рукой металлическую пластину на рукоятке отвертки.

Если лампочка на приборе загорелась – это фаза, если нет – ноль.

В условиях, когда имеются три провода (фаза, ноль и заземление) простым устройством и даже индикаторной отверткой с батарейкой не обойтись. Понадобится мультиметр. Найти фазу с его помощью не составит труда. А вот определить два других провода можно следующим образом: прикоснуться первым щупом к фазе, а вторым – к одному из оставшихся проводников. Если напряжение будет около 220 вольт, значит, это ноль. Затем следует повторить действия: один из щупов приложить к оставшемуся проводу. Напряжение будет значительно меньше 220 вольт. Следовательно, это заземление.

Индикаторная отвертка на батарейках (с функцией прозвонки), контактного типа

Этот вид тестерных отверток для проверки напряжения внешне отличить почти невозможно от описанных выше. Зато по функционалу они отличаются, да и схематически тоже. Этот прибор сделан на основе полевого или составного транзистора, в одну из цепей встроен светодиод. Источником питания в данной модели являются батарейки в форме «таблетки». Обычно батареек две, но может быть и три. На торце рукоятки также есть металлическая пластина, но касаться ее надо не всегда. И об этом следует помнить.

Индикаторная отвертка со светодиодом, полем транзистором и батарейками

Отличить эту отвертку можно коснувшись двух ее концов — жала и кнопки на рукоятке. При этом загорается светодиод. Этим, кстати, проверяем ее работоспособность. Это надо делать каждый раз перед тем как пользоваться индикаторной отверткой. Ведь если батарейки сели, светодиод просто не будет светиться… В результате можно прикоснуться к фазе…

Индикаторная отвертка с батарейками позволяет не только определить наличие фазы. Кроме фазы можно еще:

• Определить наличие нуля. Ничем другим, кроме мультиметра, вы ноль не определите. Обычно его «определяют» методом исключения. Там, где обычная индикаторная отвертка не горит, считается ноль. Но он тоже может быть в обрыве. И тогда приходится прозванивать цепь, что не всегда удобно. А так, при помощи индикатора напряжения с батарейками, можно сразу отследить наличие «нуля» и целостность провода.
• Прозвонить провод, проверить целостность предохранителей, целостность ТЭНа, ламп накаливания, трансформаторных обмоток, определить наличие обрыва в любом оборудовании.
• Проверить на пробой диод, найти его анод и катод.
• Определение наличие напряжения на изолированном проводнике. Это точно позволяет найти место обрыва проводника.
• Найти проводку в стене. Это не полноценный детектор проводки, но с его помощью можно предположить, где проходит провод. Правда, есть ограничение: расстояние от провода до поверхности стены не должно превышать 1,5 см.

Две схемы индикаторной отвертки с батарейками и светодиодом

С учетом того, что стоит такая индикаторная отвертка совсем немного — от 150 рублей до 300 рублей, функциональность более чем впечатляющая. Только надо уметь с ней работать и следить за состоянием элементов питания. В этом их главный недостаток, ведь батарейки «таблетки» могут быстро разряжаться. Чтобы работоспособность тестера проводки сохранялась дольше, лучше в нерабочее время щуп изолировать. Например, подобрать кусок кембрика (изоляционной трубки из ПВХ) подходящего диаметра. Этим куском изоляции, как колпачком, закрывать щуп.

Это интересно: Особенности выбора набора накидных гаечных ключей с трещоткой: разъясняем со всех сторон
