Индикаторная отвертка и ее применение

Как устроен индикатор

Как же устроена эта специальная отвёртка? С первого взгляда она выглядит как обычная отвертку, но основное отличие заключено внутри. Внешне данный прибор выглядит, как и все остальные – это корпус самой отвертки из материала, не пропускающего электричество и жало. В принципе ей можно тоже закручивать саморезы и винты, но так как это не основная её функция, то лучше ей и не пользоваться. Жало отвертки – именно оно и несёт на себе основной функционал. Его мы вставляем в розетку, ну или дотрагиваться до провода и не бояться удара током. Резистор. Эта деталь имеет высокое сопротивление.

Благодаря именно ему, Вас и не ударит электричество. Неоновая лампа (обычная светодиодная лампочка) – это и есть тот самый индикатор, который светится, если ток в цепи имеется. Пружина – да просто позволяет улучшить контакт с контактной пластиной. Контактная пластина – она контактирует с проводящим ток объектом. Это же логично! В данном случае с Вами. Поэтому в схему работы цепи следует добавить еще и Вас. Вот и полное строение индикаторной отвёртки.

Исходя из этого принцип работы получается весьма простым. Ток проходит по жалу, которое вставлено в розетку или приставлено к проводу. Далее он встречается с резистором, которым уменьшает силу тока в разы и предотвращает удар им человека. Ну, и в конце концов зажигается неоновая лампочка, которая и сигнализирует о наличии тока.

Простейший инструмент с неоновой лампочкой

Главной функцией данного устройства является проверяемое напряжение, то есть наличие или отсутствие фазы. Из-за этого прибор получил другое название и известен, как электрический пробник.

Устройство такой индикаторной отвертки состоит из щупа, резистора мощностью 1 Мом, неоновой лампочки, пружины и контактной кнопки, расположенной в торце рукоятки.

Работа инструмента происходит следующим образом:

1. При касании жалом проводника, электрический ток с его поверхности вступает с ним в контакт.
2. Далее по цепочке через ограничительный резистор ток попадает на неоновую лампочку.
3. После нажатия кнопки на рукоятке происходит замыкание второго контакта цепи. Человеческое тело обладает емкостью и сопротивлением, которые становятся элементами общей цепи.
4. При наличии напряжения и замкнутой цепочки неоновая лампочка начнет светиться.

Ток, протекающий через отвертку, не опасен для человека, поскольку он ограничен сопротивлением резистора.

Недостатком этого инструмента считается высокий уровень индикации, начинающийся от 60 вольт. При меньшем напряжении такая отвертка становится бесполезной. Кроме того, она не позволяет выявить обрыв провода, а определяет лишь сам факт наличия фазы.

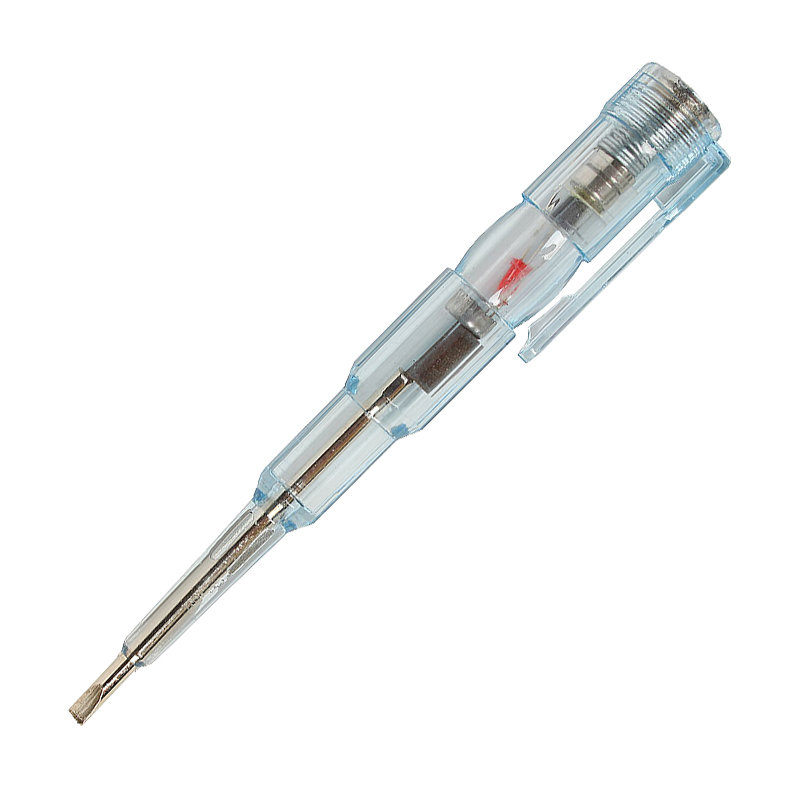

Универсальная индикаторная отвертка STAYER 4520-48

Но на сегодняшний день в продаже можно встретить специальные отвертки-индикаторы, при работе с которыми можно протестировать линию как контактным, так и бесконтактным способом. Также она позволяет «прозвонить» проводку на предмет короткого замыкания или обрывов.

Такой отверткой-индикатором является STAYER 4520-48. Она прекрасно подходит, если нужно протестировать элементы цепей постоянного и переменного тока в автотранспорте, бытовых электроприборах и других устройствах. С её помощью можно легко определять полярность и проводить прозвонку методом звуковой или световой индикации.

Этот индикатор выгодно отличается от большинства аналогов наличием не только светового, но и звукового оповещения. Благодаря этому работа, связанная с проверкой наличия напряжения, становится ещё более простой, комфортной и безопасной.

Если напряжение в норме, то пользователь слышит звуковой сигнал, сопровождающийся зажжением индикатора зеленого цвета. Увы, эта отвертка индикатор имеет и серьезный минус. Дело в том, что она работает от батарейки, которая садится быстрее, чем того хотелось бы.

Правила эксплуатации тестеров

Работать допустимо только исправным инструментом. Это касается не только батареек

Важно, чтобы на корпусе не было никаких повреждений. Для безопасного пользования специалисты рекомендуют отказаться от изоляционной ленты, заменить отвертку на новую

Что касается сети, то ее нужно обесточить. Даже после отключения электричества к оголенным участкам проводки прикасаться можно только тестирующим инструментом. Влагу в любом виде необходимо исключить, чтобы исключить риск удара током.

Проверка сети с выключенными автоматами Источник brigadir-info.ru

Во время проверки электропроводки не касаться металлического жала. Через него проходит напряжение с параметрами, которые свойственны исследуемой сети. Корпус ручки изготавливается из пластика, способного защитить человека от удара током. В остальном, как пользоваться индикаторной отверткой, производитель пишет в инструкции. Рассмотрим детальнее эти рекомендации.

Проверка исправности инструмента

Кроме выявления внешних повреждений нужно знать, как проверить индикаторную отвертку на работоспособность. Для этого достаточно вставить жало в каждое гнездо заведомо работающей розетки. Исправный прибор во время контакта с фазой включает индикацию.

Как работать различными устройствами

Простой прибор нужно приложить жалом к одному из проводников. Если имеется контактная пластинка, то ее нужно прикоснуться пальцем. На этом работа заканчивается, других инструкций нет.

Как пользоваться индикаторной отверткой со светодиодом – правила аналогичны с простейшим инструментом для контактного образца. Только контактной пластины касаются с целью проверки исправности инструмента.

Проверка индикаторной отвертки на работоспособность Источник eltctricon.ru

Бесконтактные тестеры не предусматривают замыкание внутренней цепочки. Здесь индикация срабатывает на расстоянии от сети в случае наличия напряжения на конкретном участке

Однако диод может загореться и на обрыве, что важно учитывать во время проверки. Зато можно работать с низковольтными системами

Универсальные тестеры устроены немного сложнее. Здесь имеется контактная пластинка и световая индикация, которая работает при замыкании внутренней цепочки. Кроме этого может встроен тумблер для настройки того или иного рабочего режима. Маркировка подразумевает следующее:

O. Проверка сети выполняется по принципу простейшей отвертки с контактной площадкой.

L. Принцип действия идентичен с бесконтактным устройством на батарейках.

H. Режим с высокой чувствительностью. Работать можно с низким порогом срабатывания, что способствует обнаружению скрытой проводки.

Прибор с тумблером для настройки режима работы Источник yandex.net

Виды индикаторных отверток и принцип действия

Одним
из главных плюсов можно считать простоту
устройства и сравнительно малую
стоимость.

1. С
   неоновой лампочкой.
2. Отвёртка-индикатор
   с возможностью прозвонки.

3. Тестеры
   напряжения бесконтактного типа.
4. Электронная
   («мини-мультиметр»).

Простейшая
индикаторная отвертка служит для
проверки наличия напряжения в цепи. В
быту её называют электропробником.
Методом исключения определяется нулевая
фаза. Кроме этого, такой пробник поможет
найти отсутствие контакта или обрыв в
схеме.
 Идикаторные
отвертки бывают двух типов. Первые имеют
жало и пластиковую ручку. Одно касание
жалом к проводнику, в котором предполагается
протекание тока, вызывает включение
лампочки, ну, конечно, в том случае, если
на этом участке есть напряжение.
Чаще
всего  подобные приспособления
используются  для работы в сетях с
пониженным напряжением (от 12 до 50
Вольт).
У
отвёрток второго типа на торцевой части
ручки имеется контактная площадка из
металла, ну или условно назовём её
кнопкой.
Для
определения  фазы нужно подвести
жало к проводу и нажать пальцем на
контактную площадку.

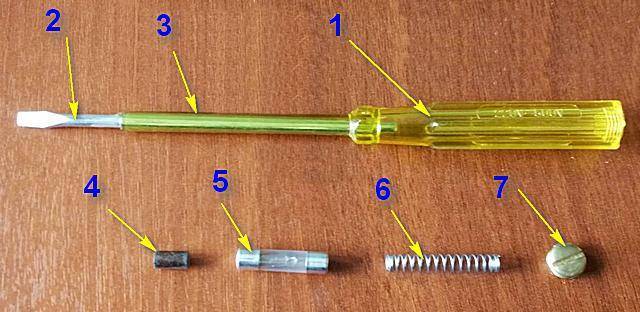

В конструкцию простейшей отвёртки входят

1. Щуп.
2. Резистор
   (1Мом).
3. Неоновая
   лампочка.
4. Пружина.
5. Контактная
   пластинка либо сенсорная кнопка на
   ручке.

При
касании пальцем образуется замкнутая
цепь. Протекающий ток очень мал, так как
ограничен сопротивлением. Однако этого
достаточно, чтобы лампа загорелась.
Стоимость такого нехитрого приспособления
ничтожно мала. Существенный минус:
система не работает при низких напряжениях.

Индикатор
с функцией прозвонки имеет незначительное
отличие от вышеописанной системы.
Небольшое изменение в схеме (наличие
транзистора и светодиода) позволяет
расширить функциональность. В качестве
источника питания используются батарейки
типа «таблетка», как правило, их две или

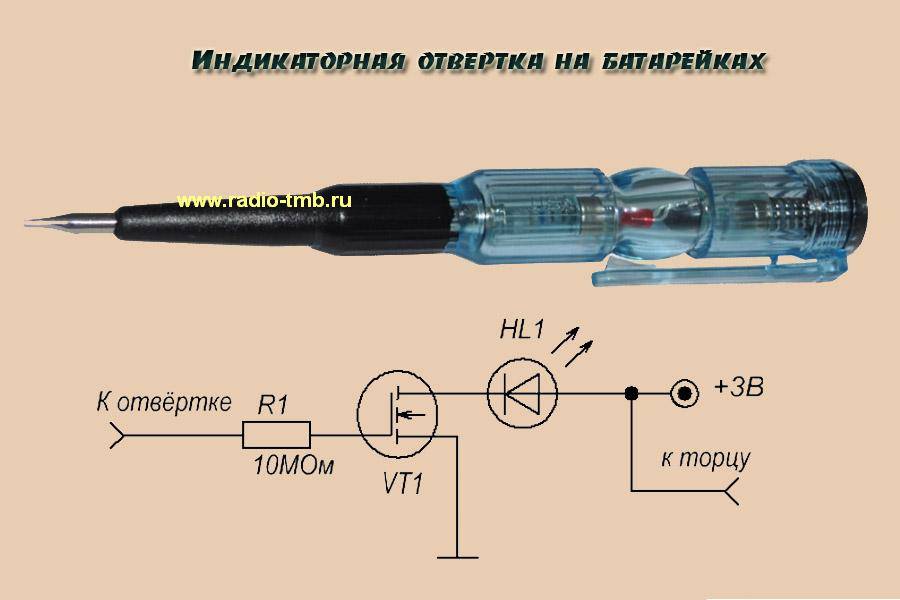

три. На рисунке изображён внешний вид
и схема индикаторной отвёртки.

При
соприкосновении кнопки на рукоятке и
жала загорается светодиод.
Если
он не горит, значит, отвёртка не
работоспособна. Это может произойти
из-за подсевших батареек. Проверку
исправности индикаторной системы нужно
производить всякий раз перед применением.
Ведь если светодиод не будет светиться,
можно ошибочно прикоснуться к проводнику,
на котором есть напряжение.
Другие
функции индикаторной отвертки с
батарейками:

1. Отслеживание
   «нуля» и целостности провода.
2. Прозвонка
   проводов.
3. Проверка
   предохранителей, ламп накаливания,
   ТЭНов, обмоток трансформаторов,
   определение  обрывов в различных
   устройствах.
4. Проверка
   на пробой диодов, определение его
   полярности.
5. Определение
   наличие напряжения на изолированном
   проводнике и т.д.

Главный
недостаток: батарейки быстро садятся.
Для продления срока работоспособности
в перерывах между работой жало
рекомендуется изолировать ПВХ трубкой.

Бесконтактные тестеры определяют напряжение по наводкам. Такая отвертка может находиться на расстоянии в несколько сантиметров от проводника. При наличии напряжения светодиод начинает подмигивать, и появляется характерный звуковой сигнал в виде писка. Такие индикаторы напряжения нужны  для определения проводов с напряжением в кабель-канале при отсутствии схемы без вскрытия коробки. Функциональность «мини-мультиметра» имеет широкий диапазон вплоть до измерений. Правда в точности показаний можно усомниться: ведь это устройство не является электроизмерительным прибором. Но узнать примерные значения всё же можно. Бывают два режима: контактный и бесконтактный.

Тестеры напряжения бесконтактного типа

Индикаторная отвертка бесконтактного типа тоже работает от батарейки, но элемент питания стоит более мощный — мини-батарейка типа 23A на 12 В. Внешне определить устройство просто — жало не металлическое, а пластиковое.

Отличие бесконтактных тестерных отверток в том, что для определения наличия напряжения, нет необходимости прикасаться к токоведущим частям металлическим щупом. Напряжение «находится» по наводкам. То есть данный вид — это только индикатор, который позволяет определить наличие напряжения. Для того чтобы можно было находить разные источники напряжения, обычно имеют несколько режимов работы по чувствительности.

Отвертка-пробник бесконтактного типа имеет пластиковый щуп

По возможностям они такие же, как описанные выше. С той лишь разницей, что необязательно добиваться контакта с токонесущей частью или с изоляцией провода. Бесконтактная индикаторная отвертка может находиться в нескольких сантиметрах от объекта и при этом сигнализировать о наличии напряжения. В этом случае «светодиод моргает», включается звуковая сигнализация (пищит). Когда нужны бесконтактные тестеры напряжения? Когда надо определить, есть ли в кабель-канале провод под напряжением или нет. Если вы прокладывали проводку сами, то наверняка и так знаете, где что идет (лучше, конечно, иметь схему). Если же проводка вам досталась «в наследство» или вам ее сделали специалисты, а схему не оставили, при помощи этого приборчика можно определить, стоит ли вскрывать кабель канал или нет.

И это еще не все функции. Например, бесконтактный тестер может найти металлический предмет (проводов без напряжения или арматуры) в стене. Правда, порог чувствительности у них совсем небольшой, и лучше воспользоваться специальным прибором — детектором скрытой проводки. Так что это не слишком нужное дополнение. Хотя, есть, наверное, модели, которые могут отыскать глубоко проложенную проводку. Но комбинированные устройства, обычно, обладают меньшей точностью. Так что стоит ли доплачивать за эту функцию — решать вам.

Проверяем удлинитель

Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.

Если в одном есть ток, а в другом нет, то все работает правильно.

Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.

Затем кусочком проволоки замыкаются контакты одной из розеток.

Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.

Индикатор загорелся – удлинитель исправен.

Дополнительные возможности применения индикатора

Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.

Указатель напряжения с функциями бесконтактной, звуковой и контактной световой индикацией

Данный индикатор в отличии от своих конкурентов, представленных выше, помимо светового оповещения, имеет еще и звуковое . Эта функция делает данный прибор очень безопасным при определении наличия или отсутствия напряжения.

На данном указателе, бесконтактный режим определения наличия напряжения, имеет звуковое оповещение, при этом, он сопровождается световой индикацией зеленого цвета.

Контактный режим, имеет только световое оповещение, сопровождается индикацией красного цвета.

Для этого на приборе предусмотрены две светодиодные лампочки.

 Для звука имеется динамик.

На торце указателя расположен переключатель режимов работы:

1. “O” – функция контактного светового оповещения, сопровождается свечением красной лампочки, определяет наличие напряжения только при непосредственном контакте с фазой;
2. “L” – функция бесконтактного звукового оповещения средней чувствительности, сопровождается свечением зеленой лампочки, определяет напряжение с небольшого расстояния, даже через двойную изоляцию провода;
3.  “H” – функция звукового оповещения максимальной чувствительности, сопровождается свечением зеленой лампочки, определяет наличие напряжения с большого расстояния через изоляцию провода.

Рабочая часть скрытая под защитным колпачком, выполнена в виде плоской отвертки.

На торце указателя напряжения предусмотрен специальный контакт, который в совокупности с основной рабочей частью прибора используется для определения целостности цепи. Режим так называемой “прозвонки”.

Последовательность работы в режиме “прозвонки”:

• снимаем перчатки;
• зажимаем пальцем правой руки торцевой контакт индикатора напряжения;
• далее, основной рабочей частью (выполненной под плоскую отвертку), касаемся одного конца жилы проверяемого провода;
• до второго конца провода необходимо дотронуться пальцами левой руки.

Если цепь целая, то:

• в режиме “О” – загорится красная лампочка;
• в режиме “L” и “H” – будет гореть зеленая лампочка в сопровождении с звуковым сигналом;

Если цепь повреждена:

ни в одном из режимов индикатор реагировать не будет.

Проверим указатель в работе

Включаем режим контактной индикации – “О”.

Теперь, поочередно подносим указатель напряжения сначала к нулевому контакту автоматического выключателя, где он как и положено ничего не показывает.

 Затем, к фазному контакту. Световая индикация указателя напряжения загорелась.

Переходим к бесконтактному режиму средней звуковой  и световой индикации “L”.

Данный режим может работать как с голой рабочей частью указателя, так и с защищенной колпачком. Итак, включаем режим и подносим указатель к автоматическому выключателю. Контактов касаться не нужно! Держим прибор на расстоянии 1-2 см от токоведущих частей. Возле нулевого контакта индикаторы указателя молчат, а возле фазного начинают издавать звуковое и световое оповещение, загорается зеленая лампочка.

Тестируем прибор в последнем положении переключателя -“H”, режим повышенной чувствительности бесконтактной звуковой и световой индикации.

Пользоваться данным режимом можно как с надетым, так и со снятым колпачком. Включаем прибор и подносим его к автоматическому выключателю.

Указатель включает звуковое и световое оповещение при обнаружении на одной из жил провода или кабеля фазы уже за 20 сантиметров до контактов автоматического выключателя.

Подведем итоги по тестированию данного указателя напряжения

Плюсы:

• большой набор функций, три режима индикации, одна световая и две звуковые;
• возможность определять напряжение на расстоянии;
• бесконтактная световая индикация дублируется звуковой;
• имеется функция проверки целостности цепи.

Минусы:

• прибор работает от батареек типа LR44, 157, А76 или V13GA, довольно быстро садятся. Перед проведением работ требуется предварительная проверка работоспособности прибора;
• рабочая температура окружающей среды от-10 до +50 градусов Цельсия.

Вывод: Отличный, понятный и адекватный прибор, с широким набором функций. Подойдет как для профессионала, так и для новичка.

Разновидности

Какие же бывают индикаторные отвертки? Тут можно выделить три основных вида:

Классические

Наипростейшая индикаторная отвертка

Именно этот тестер мы выше уже и рассмотрели с вами.

В его преимущества можно записать:

1. Практичность и долговечность. Этот элементарный прибор может годами хранится среди ваших инструментов, не требуя к себе никакого внимания, и выручать в моменты необходимости проверки электрических цепей;
2. Низкая цена. Простота устройства наглядно демонстрирует то, что больших ресурсов для создания такого прибора не требуется, следовательно, и дороговизне тут взяться неоткуда;
3. Элементарная инструкция эксплуатации. Воткнули жало в розетку и приставили палец к контактной пластине. Что может быть проще? Загорелась лампочка – фаза, не загорелась – ноль или обрыв.

Но также есть и недостатки:

1. Высокий порог ощущаемого напряжения. Инструмент точно сработает лишь при наличии в сети шестидесяти и более вольт;
2. Наличие только контактного метода тестирования.

Со светодиодом

Отвертка на батарейках и со светодиодом

Внешне данные приспособления ничем не отличаются от выше рассмотренных изделий.

А вот зато внутри они дополнены батарейкой и биполярным транзистором:

Схема устройства индикаторной отвёртки со светодиодом и автономным источником питания

Сверху модель со светодиодом и батарейкой, а снизу – классическая

Касаться контактной пластины в этом случае при тестировании розетки не нужно.

Кроме этого можно отметить ещё ряд положительных сторон:

1. Возможность применения бесконтактного метода для проверки движения электрического тока в проводке. Для этого достаточно поднести обратную сторону отвёртки вплотную к изоляции провода;

Демонстрация того, как проверить наличие напряжения в силовом элементе бесконтактным способом

1. Расширение области применения прибора:

• Теперь можно проверить кусок провода на наличие разрыва, попросту приложив его оголённые концы к щупу и контактной пластине соответственно;
• Протестировать цоколь лампы, дотронувшись жалом до него;

Демонстрация того, как пользоваться индикаторной отверткой при тестировании цоколя

Узнать о попадании электрического тока на корпус металлического оборудования. В этом случае также потребуется прикоснуться к нему рабочей частью; Во всех упомянутых случаях светодиод весело вам «подмигнёт»;

1. Возможность проверки силовых элементов, напряжение которых составляет даже менее 60 В.

Но есть и минусы, связанные с таким апгрейдом:

1. Чрезмерная чувствительность системы играет не только в плюс, но и в минус. Лампочка может загораться даже тогда, когда в исследуемом объекте нет электрического тока. Поэтому перед тем, как пользоваться отверткой-индикатором, снабжённой батарейкой, убедитесь в том, что рядом ничто не сможет повлиять на производимые замеры;
2. Зависимость от батарейки. Периодически придётся менять автономный источник питания.

Универсальные

Универсальная индикаторная отвертка

Внутри этого прибора уже можно обнаружить микросхему, расширяющую его возможности.

Так, например, у него имеется три режима работы, которые выставляются путём переключения специального ползунка на соответствующую отметку:

• «О» – наличие напряжения при осуществлении контактного тестирования оповещается путём включения встроенной лампочки;
• «L» – бесконтактная проверка наличия тока с низкой чувствительностью. Также сопровождается появлением зелёного света на индикаторе;
• «Н» – бесконтактное тестирование с высокой чувствительностью, позволяющее обнаружить силовые линии даже под слоем штукатурки, что сопровождается не только зажжённой лампочкой, но также и звуковым сопровождением.

Так что пользоваться индикаторной отвёрткой такого типа очень удобно и результативно.

Из отрицательных сторон следует выделить:

• Относительно высокую стоимость. Дополнительные элементы в строении прибора, конечно же, увеличивают себестоимость продукта;
• Частую замену батареек. Расход питания у таких инструментов достаточно большой.

Проверяем удлинитель

Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.

Если в одном есть ток, а в другом нет, то все работает правильно.

Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.

Затем кусочком проволоки замыкаются контакты одной из розеток.

Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.

Индикатор загорелся – удлинитель исправен.

Дополнительные возможности применения индикатора

Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.

Универсальная индикаторная отвертка STAYER 4520-48

Но на сегодняшний день в продаже можно встретить специальные отвертки-индикаторы, при работе с которыми можно протестировать линию как контактным, так и бесконтактным способом. Также она позволяет «прозвонить» проводку на предмет короткого замыкания или обрывов.

Такой отверткой-индикатором является STAYER 4520-48. Она прекрасно подходит, если нужно протестировать элементы цепей постоянного и переменного тока в автотранспорте, бытовых электроприборах и других устройствах. С её помощью можно легко определять полярность и проводить прозвонку методом звуковой или световой индикации.

Этот индикатор выгодно отличается от большинства аналогов наличием не только светового, но и звукового оповещения. Благодаря этому работа, связанная с проверкой наличия напряжения, становится ещё более простой, комфортной и безопасной.

Если напряжение в норме, то пользователь слышит звуковой сигнал, сопровождающийся зажжением индикатора зеленого цвета. Увы, эта отвертка индикатор имеет и серьезный минус. Дело в том, что она работает от батарейки, которая садится быстрее, чем того хотелось бы.

Модели и их способности

В этой части статьи приведем некоторые наиболее удачные модели и рассмотрим их характеристики.

Начнем мы с модели СВЕТОЗАР MS-48S SV-45203-48. Модель имеет удобный дизайн, оснащена световой и звуковой индикацией наличия напряжения. Регулируемая чувствительность «пробника» позволяет более точно определять место нахождения повреждения или скрытой проводки. Хотя последнее все же имеет ощутимую погрешность. Стоимость такого инструмента в пределах 3 -4 у.е.

Индикаторная отвертка Энергия 6878-28NS. В наличии все доступные функции, номиналы отображаемой величины напряжения на дисплее 12В, 36В, 55В, 110В и 220В. Изюминкой данного устройства является отсутствие батареек, при этом все функции доступны. При этом стоимость чуть более доллара.

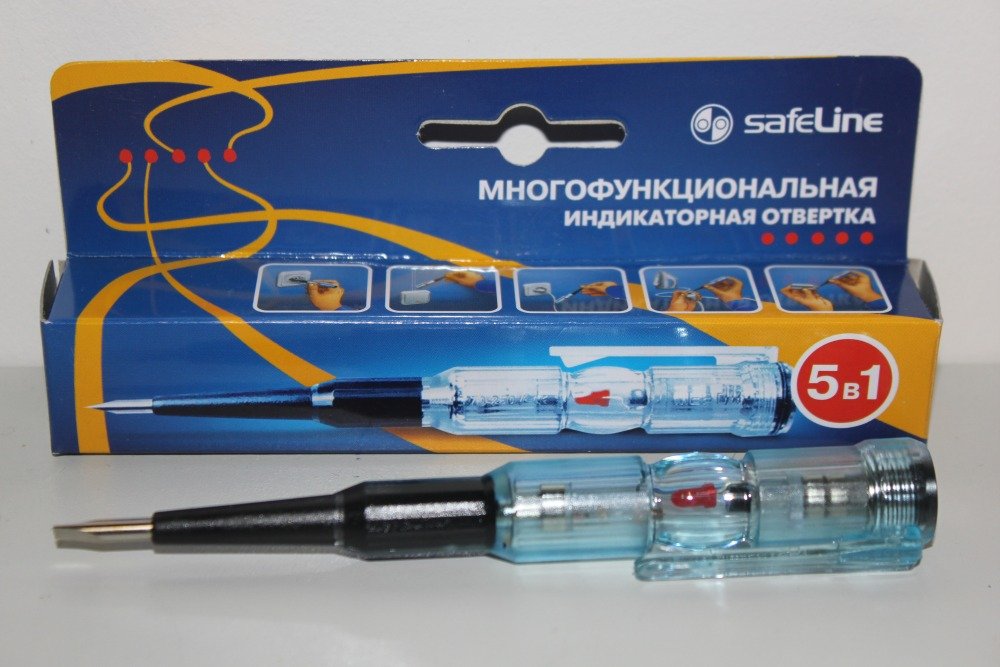

Отвертка индикаторная SafeLine многофункциональная MS-18. Доступны пять функций, стоимость 1,5 – 2 у.е.

И, конечно же «классическая» индикаторная отвертка Visting на фото ниже. Проста и надежна, и цена – 0,5 у.е.

На самом деле выбор индикаторных отверток огромен, ценовой диапазон очень широк от 0,3 до 15 -20 у.е. за экземпляр. Зная свои потребности и возможности, Вы с легкостью подберете для себя оптимальный вариант.

Как проверить индикаторную отвертку?

Поскольку индикаторная отвертка предназначена для работы с напряжением, очень важно постоянно следить за ее исправным состоянием. Корпус должен быть целым, без трещин

Каждый раз перед началом работ удостоверьтесь в ее работоспособности

Проверьте исправность, прикоснувшись к проводнику, в котором есть напряжение. Если отвертка с источником питания – коснитесь жала и пятачка на рукоятке – она должна светиться

Каждый раз перед началом работ удостоверьтесь в ее работоспособности. Проверьте исправность, прикоснувшись к проводнику, в котором есть напряжение. Если отвертка с источником питания – коснитесь жала и пятачка на рукоятке – она должна светиться.

Если корпус поврежден – замените отвертку, Ваша безопасность гораздо дороже ее стоимости. В отвертках с батарейками необходима их периодическая замена. Процедура достаточно проста, откручиваем колпачок, вынимаем старые батарейки и вставляем новые. Главное не перепутать полярность в батарейках — работать не будет. При выемке «начинки» запоминайте последовательность расположения элементов, тогда отвертка будет служить долгие годы.

При возникновении поломок в самой отвертке ремонтировать ее нет смысла. Цена новой не стоит затраченного времени. Правда если у Вас есть несколько одинаковых неисправных отверток, тогда можно попытаться сложить одну работоспособную.

И всегда будьте осторожны при работе с электросетями и приборами. Лучше не спеша несколько раз перепроверить результат измерений, чем получить удар электрическим током.
