Хоппер-ковш для штукатурных работ. делаем своими руками

Использование штукатурного пистолета и пневмоковша

Для механизации процесса нанесения раствора на стену могут использоваться так называемые пневмоковш или картушный пистолет для штукатурки. Они устроены достаточно просто: емкость для раствора и запирающая арматура. В емкости имеются отверстие для сопла, через которое нагнетается воздух, и выводное отверстие, через которое штукатурная смесь под давлением наносится на поверхность. По мере опустошения контейнера его наполняют свежеприготовленным составом.

Возможность тонкого напыления растворов востребована при использовании декоративных штукатурок.

Особенностью пистолетов является возможность варьирования размеров сопла: диаметром 4, 6, 8 мм. Это позволяет более точно контролировать толщину наносимого слоя раствора. В то время как регулирование работы ковшей возможно лишь изменением расстояния между устройством и обрабатываемой поверхностью.

В состав установки входит:

• компрессор расчетной мощности, необходимый для нагнетания воздуха;
• шланг, по которому этот воздух будет подаваться в устройство для нанесения раствора;
• пистолет или пневмоковш, конструкции которых обеспечивают выброс штукатурки под давлением подаваемого в них воздуха. Для регулирования работы устройств имеется запирающий механизм

Сколько это стоит и стоит ли того

Не питайте иллюзий – использование этих устройств не такое простое, как может показаться на первый взгляд. Подумайте сами, ведь вам постоянно придется держать в руке бачок емкостью до 5 литров, наполненный штукатуркой: водить им туда-сюда на разном уровне – не всегда это доставляет удовольствие. Очевидно, что весь процесс будет разнообразиться периодическим наполнением бачка смесью, а также разравниванием шубы.

Ориентировочные цены на приспособления для нанесения штукатурных смесей

Наименование устройства	Примерная стоимость	Примечание
ПневмоКовш «Мечта штукатура 1»	5900 руб.	Необходим компрессор производительностью от 200 л/мин с ресивером от 20 л, мощностью от 1,5 кВт. Стоимость такого оборудования начинается в районе 5000 руб.
ХОППЕР-КОВШ Е-01
ПневмоКовш «Мечта штукатура 2»	11900 руб.	Необходим компрессор производительностью от 400 л/мин с ресивером от 50 л, мощностью от 2,2 кВт. Стоимость такого оборудования начинается в районе 15000 руб.
ПНЕВМОКОВШ ПК-1.1	4900 руб.
Картушный пистолет Matrix	2100 руб.	Требуемая производительность компрессора: 165-250 л/мин.;Давление: 3-4 атм.
Картушный пистолет WESTER KP-10	1500 руб.
Пистолет «Хоппер» RK-1	1750 руб.

На видео ниже наглядно показано использование пневмоковша при мокрой отделке.

Ну а здесь вы можете наблюдать процесс напыления (буквально) штукатурной смеси с помощью пистолета.

Устраивает ли вас такая технология? Если да, то вы знаете, что делать!

Как не ошибиться при покупке хоппера

В продаже доступен большой выбор хопперов от разных производителей. Но одни модели удобны и долговечны, другие работают хуже и быстро выходят из строя

Чтобы не ошибиться с выбором, обращайте внимание на детали:

1. Оцените качество материала, из которого выполнен ковш. Какова толщина стенок, как выполнена поверхность — гладкая она или рыхлая, с раковинами и заусенцами.
2. Проверьте, усилены ли сопла. Под влиянием абразивов (песок, цемент) неукрепленные сопла будут быстро изнашиваться.

1. Проверьте количество заклепок. Если их мало, ковш быстро продырявится.

1. Посмотрите, завальцованы ли заклепки, чтобы обеспечить герметичность.

1. Оцените симметричность, качество и плавность хода пускового механизма.

1. Подержите хоппер в руке, оцените его эргономику. Ручка должна быть устроена так, чтобы не выворачивать запястье при работе.

Обратите внимание на резиновое покрытие ручки. Хоппер — удобный инструмент, который позволяет увеличить продуктивность при реализации отделочных работ, сэкономить отделочные материалы и повысить качество оштукатуривания. А повысить качество штукатурных растворов помогут специальные добавки

А повысить качество штукатурных растворов помогут специальные добавки

Хоппер — удобный инструмент, который позволяет увеличить продуктивность при реализации отделочных работ, сэкономить отделочные материалы и повысить качество оштукатуривания. А повысить качество штукатурных растворов помогут специальные добавки.

Какой картушный пистолет выбрать для штукатурки

При выборе учитывают то, для какой цели покупают краскопульт для штукатурки. Для профессиональной работы подойдёт более дорогой инструмент с расширенным функционалом. Более простые устройства можно использовать для разового или редкого использования. Цены на первые и вторые типы устройств различаются незначительно. Поэтому при выборе выгодно исходить из качества и набора опций картушного пистолета для штукатурки.

Определяя, какая модель подойдёт, полезно учитывать следующие советы:

1. В процессе работы потребуется использовать компрессор. Выбирать инструмент нужно исходя из его характеристик.
2. Нужно внимательно осмотреть пистолет для шпаклевки стены и убедиться в отсутствии трещин, сколов или царапин.
3. Нужно проверить, насколько удобно закручивается гайка, которая удерживает сопло. Она должна двигаться легко и без усилий.
4. Будет удобно, если комплектация пистолета для декоративной штукатурки будет включать переходник, позволяющий устанавливать конус под углом 45 градусов. Его наличие позволит обрабатывать стены и потолок.
5. Там, где подсоединяется шланг, иногда ставят кран, который позволяет удобно регулировать давление.

Нужно обратить внимание на то, как нажимается курок — при этом не должно ощущаться люфта

Основные разновидности

Бытовые насадки на компрессор для штукатурки используют бачок объёмом до 5 литров. В них в большинстве случаев не используют сменные сопла. Не всегда качество сборки таких моделей достаточно высокое.

В профессиональных пистолетах для нанесения шпаклевки вместимость конусов может превышать 5 литров. В комплектации предусмотрены различные варианты сопел. Качество изготовления рассчитано на интенсивное применение. Иногда вместо наборов сопел применяются диски, имеющие несколько отверстий.

Что такое хоппер ковш и как он работает

Нанесение штукатурки при помощи хоппер-ковша намного повышает скорость отделочных работ

Перед изготовлением хоппер ковша нелишне будет ознакомиться с его конструкцией и принципом действия. Это позволит не только собрать приспособление по предоставленным чертежам, но и при необходимости внести свои коррективы в зависимости от наличия материалов и особенностей эксплуатации.

Принцип действия пневматического ковша напоминает работу краскопульта. Приступая к отделочным мероприятиям, включают компрессор, подсоединяют шланг к пистолету, набирают в бункер штукатурную смесь и открывают пневмоклапан. Воздух под большим давлением подаётся в рабочую полость через входной штуцер, расположенный на задней стенке приспособления. Увлекая за собой частицы штукатурного раствора, воздушный поток выходит через специальные сопла, расположенные в передней части устройства. При этом штукатурка быстро и равномерно набрызгивается на стену. Преимущество конструкции в форме ковша заключается в том, что во время работы можно черпать жидкую смесь из другой ёмкости, а не наливать её из ведра.

Конструкция пневмоковша

Схема пневматического хоппер ковша (штукатурной лопаты), представленная на рисунках, даст возможность понять все преимущества конструкции. Благодаря наклону передней стенки штукатурку можно наносить не только на вертикальные поверхности стен, но также на потолок и наклонные плоскости любого направления.

Схема штукатурного ковша

Верх ёмкости имеет закрытую часть со стороны подключения компрессора. Это позволяет не разливать раствор при наклонах ковша во время оштукатуривания потолков

Занимаясь изготовлением приспособления, некоторые параметры конструкции важно держать в определённых границах. Так, не рекомендуется увеличивать диаметр входного отверстия более 4–5 мм. Расстояние между задней и передней стенкой в нижней части ковша должно составлять не более 20 – 25 мм, а диаметр выходного сопла — от 10 до 15 мм

В таком случае работоспособность конструкции обеспечит обычный бытовой компрессор, рассчитанный на давление до 8 атмосфер и расход воздуха около 220 – 250 литров в минуту. Если же увеличить расстояние между входным отверстием и соплом, то мощности воздушного потока будет недостаточно для выталкивания смеси под давлением, достаточным для набрызгивания раствора на стену

Расстояние между задней и передней стенкой в нижней части ковша должно составлять не более 20 – 25 мм, а диаметр выходного сопла — от 10 до 15 мм. В таком случае работоспособность конструкции обеспечит обычный бытовой компрессор, рассчитанный на давление до 8 атмосфер и расход воздуха около 220 – 250 литров в минуту. Если же увеличить расстояние между входным отверстием и соплом, то мощности воздушного потока будет недостаточно для выталкивания смеси под давлением, достаточным для набрызгивания раствора на стену.

Хоппер-ковш для удобства работы оборудован пневмоклапаном

Для включения подачи воздуха в хоппер ковше установлен клапан с ручным приводом, наподобие тех, что используются в пневмопистолетах для подкачки воздуха в автомобильные шины. В этих целях можно использовать и самый обычный шаровой кран, установленный на шланг подачи воздуха, однако, первый вариант удобнее и позволяет мгновенно прекратить подачу смеси, а это даёт дополнительную экономию раствора.

Преимущества и недостатки

Являясь простым и эффективным приспособлением для финишной отделки стен и потолков, хоппер-ковш обладает массой достоинств:

• высокая скорость проведения отделочных работ;
• возможность использования неквалифицированного труда;
• универсальность (устройство позволяет работать со строительными смесями любого типа);
• применение волокнистых примесей и других декоративных добавок;
• усиление адгезии раствора к стене благодаря высокой скорости набрызгивания;
• экономичность;
• низкая стоимость.

Единственным недостатком можно считать необходимость в использовании компрессора, что снижает мобильность и даёт определённые неудобства при работе на высоте.

Требования к строительным смесям

Штукатурной лопатой можно работать с любыми отделочными материалами

Хоппер ковш является универсальным помощником штукатура и позволяет работать с отделочными растворами любого типа:

• фактурные краски повышенной текучести;
• цементно-песчаные растворы;
• пробковые штукатурные смеси;
• жидкие обои;
• бетонные смеси;
• гипсовые штукатурки.

Модифицированные примеси, которые добавляют в штукатурные смеси, позволяют улучшить их рабочие свойства, повысить производительность труда и снизить затраты на отделочные материалы.

Выбор покупного хоппер-ковша

На торговых площадках выбор пневматического штукатурного ковша производится по нескольким критериям: назначение, объем резервуара, комплектация, удобство пользования, качество составляющих элементов. Так, рассматривают варианты для отделки стен, потолка или универсальный со сменной оснасткой. Комплектацию нужно проверять до внесения оплаты за инструмент.

На что обращать внимание, популярные производители

Объем ковша определяют по собственным силам. А вот материал для изготовления резервуара бывает разным. Из нержавеющей стали емкость прослужит дольше, чем аналоги из других материалов. Например, жесть деформируется из-за мягкости, а оцинковка на стали от силы трения стирается

Также нужно обратить внимание на толщину стенок ковша, степень гладкости внутренней поверхности

Сопла должны быть усиленными, надежно закрепленными к емкости

Это важно из-за создаваемого давления и твердого наполнителя в рабочем растворе. Быстрого изнашивания не избежать, но срок службы у элементов зависит от исполнения. Пусковой механизм проверяют на плавность хода, расположение каналов для входа и выхода воздуха на симметричность

Шланг лучше брать с армированием. Ручки должны удобно располагаться в руках, иметь резиновое покрытие

Пусковой механизм проверяют на плавность хода, расположение каналов для входа и выхода воздуха на симметричность. Шланг лучше брать с армированием. Ручки должны удобно располагаться в руках, иметь резиновое покрытие.

На строительном рынке сегодня востребованы инструменты марки Zitrek c объемом ковша 3,5 л (SN-01) и 5 л (SN-02) из Польши. Конкуренцию составляет отечественный хоппер для штукатурки от «Профмаш» (КШ-4).

Самостоятельное изготовление штукатурного ковша

При необходимости хоппер-ковш можно сделать самостоятельно, если в наличии имеются все материалы и расходники.

Чертежи

Основной элемент ковша — емкость, и именно ее изготовлению нужно уделить пристальное внимание. При выборе размера емкости и создании чертежа следует учесть такие требования:

• наличие сдвигаемой или откидной крышки со стороны подведения шланга, а также отверстия под пневматический клапан;
• диаметр входного отверстия — более 1,2–1,5 мм и менее 5 мм (если отверстие слишком маленькое, оно будет забиваться, а большое вызовет чрезмерное падение давления);
• длина раструба выходного сопла — до 20–22 см (слишком длинный раструб негативно влияет на точность работы), угол конической части — 70–90 градусов.

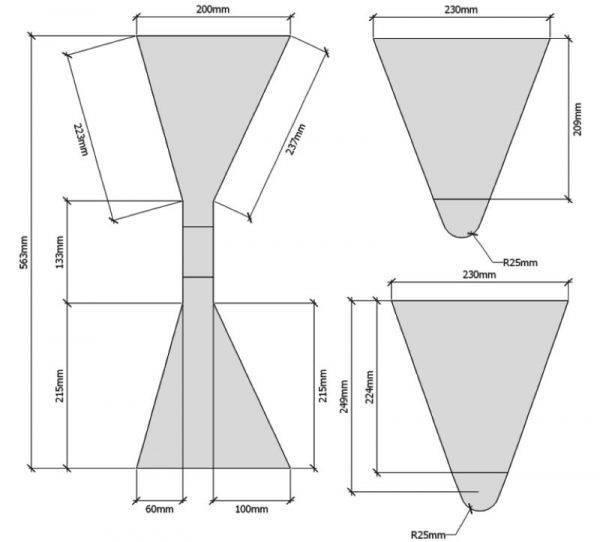

Чертеж ковша для штукатурки

Емкость следует делать из тонколистовой стали или алюминия. Если взять жесть, то деталь быстро деформируется. Алюминиевый ковш будет на порядок легче железного, но соединять отдельные участки придется саморезами, а стыки укреплять резиновыми уплотнителями.

Стальную емкость можно сварить, что намного надежнее. Оптимальная толщина листа равна 0,8–1 мм.

Пневмоклапан для емкости можно взять из устройства для подкачивания автомобильных шин, либо приспособить для этой цели шаровой кран. Последний применяется в крайнем случае, поскольку мгновенное перекрытие подачи штукатурки станет невозможным, и ее потери будут неизбежными.

Что касается компрессора, то его покупка не является обязательной, если в наличии есть автомобильный агрегат с давлением сжатого воздуха до 60–70 атмосфер. Когда давление слишком маленькое, смесь будет подаваться неравномерно, и качество отделки снизится.

Хорошо, если расход рабочей смеси будет от 500 литров/минуту. Объем ресивера в компрессоре должен составлять 50 литров и больше. При разработке чертежа также нужно учесть, что общий вес хоппер-ковша обязан составить менее 5–7 кг, иначе длительная работа с ним станет невозможной.

Инструменты и материалы

Кроме перечисленных расходных материалов и устройств, для изготовления хоппер-ковша потребуются:

• металлическая труба для ручки;
• форсунка;
• шайбы с диаметром 10–12 мм по числу сопел;
• болгарка;
• ножницы по металлу;
• электродрель с набором сверл;
• маркер;
• острый нож;
• калька;
• линейка металлическая;
• сварочный аппарат или саморезы, клепки (в зависимости от выбранного варианта скрепления деталей).

Этапы изготовления ковша

Вначале переносят линии чертежа на металл при помощи кальки и маркера, либо процарапывают контуры ножом. Выкройку емкости вырезают ножницами по металлу или болгаркой. При необходимости можно поделить ее на несколько элементов, а потом сварить их. Заготовку сгибают по линиям нижней плоскости, к ней приваривают переднюю и заднюю часть. Если скрепление производится при помощи саморезов, оставляют припуски по 1 см.

Далее действуют таким образом:

1. Присоединяют верхнюю ручку ковша.
2. В нижней части высверливают дырки под сопла, закрепляют их стальными шайбами.
3. Делают отверстие напротив распылителей под пульверизатор.
4. Внутри емкости устанавливают форсунку для крепления компрессора.
5. Вырезают из стали две усиливающие пластины, присоединяют их к боковым стенкам ковша.

Для пробного испытания в ковш набирают раствор, подключают его к компрессору и наносят штукатурку на стену, экспериментируя с разным давлением. При желании, сделать такое устройство можно за пару часов. Хоппер-ковш серьезно сократит время на оштукатуривание стен и снизит трудоемкость процесса, поэтому при выполнении большого объема работ стоит воспользоваться этим устройством.

Что такое механизированная штукатурка, видео нанесения отделки

 

Механизированный способ производства работ с грузами весом более 50 кг, а также при подъеме груза на высоту более 3 м является обязательным.

 

Механизированный способ мойки деталей в ремонтных мастерских не применяется вследствие малого количества деталей и неравномерности их поступления.  

Механизированный способ гашения извести рекомендуется для станции средней и большой производительности, когда расход извести более 500 кг в сутки.  

Страницы:      1    2    3    4

видео штукатурная машина

выводит на рынок штукатурные машины Patriot Power PM-800 и PM-800-3. Есть такая поговорка: «Два солдата из стройбата заменяют экскаватор».

Её происхождение в общем-то понятно — когда есть дешевая рабочая сила, то можно обойтись без сложной техники. Видимо, этот принцип до сих пор является краеугольным для многих строительных организаций…

Навесной универсальный копновоз (кун)

Как и другие типы навесного оборудования, кун для минитрактора предназначен для увеличения функциональности сельхозмашины. Он существенно расширяет возможности фермера и облегчает выполнение различных задач. Эта фронтальная навеска в форме стрелы позволяет:

• грузить тюки сена, силос, солому, рулоны рубероида, стройматериалы;
• выполнять землеройные и дорожные работы;
• облегчить загородное строительство и ремонт.

Оборудование приводится в действие и управляется гидросистемой имеющегося мини-трактора. Гидравлические механизмы участвуют как в подъеме грузов, работе стрелы, так и в управлении фронтальным ковшом (регулировании угла наклона).

Критерии выбора

Чтобы выбрать подходящий штукатурный ковш, следует определить, для каких работ его планируется использовать. Основные параметры, по которым выбирают устройство, следующие:

• специализация: стеновой или потолочный;
• емкость бункера, для внешних работ штукатурных потребуется ковш побольше;
• эргономика: устройство должно быть удобно держать и водить им из стороны в сторону и сверху вниз;
• цена: качественное устройство не может стоить дешево.

При выборе штукатурного ковша нужно иметь в виду емкость бункера

Важна также репутация производителя., давность его присутствия на рынке, развитие сети сервисных центров. В строительных магазинах Москвы и других городов представлен широкий ассортимент приспособлений на любой вкус и бюджет.

Изготовление хоппер ковша простейшей конструкции

Штукатурный пистолет представляет собой настолько элементарную конструкцию, что его можно изготовить за несколько часов. Всё, что для этого потребуется — определиться с размерами приспособления, подготовить необходимые материалы и инструмент, после чего останется собрать ковш и опробовать его в действии.

Чертежи и размеры

Определяясь с размером приспособления, не забывайте о том, что работать придётся непрерывно по несколько часов, всё это время удерживая ковш с штукатуркой на весу. Именно поэтому оборудование объёмом более 2 – 3 литров изготавливать нецелесообразно.

Материалы и инструмент

Для изготовления хоппер ковша в домашних условиях понадобятся:

• листовой металл толщиной от 0.4 до 1 мм. Можно использовать как обычную сталь, так и алюминий или оцинкованную жесть;
• пневмопистолет или стальная трубка диаметром в ¼ дюйма;
• форсунка, изготовление которой можно заказать у токаря;
• одна или несколько шайб (по числу сопел) с внутренним диаметром 10 – 12 мм;
• ножницы по металлу;
• «болгарка» (угловая шлифовальная машина);
• электрическая дрель и набор свёрл;
• металлическая линейка;
• маркер.

Инструкция по сборке штукатурного пистолета

1. Перенесите контуры с чертежа на листовой металл при помощи кальки. После этого пройдитесь по всем линиям острой чертилкой. Это даст возможность сохранить их видимость при раскрое.
2. Ножницами по металлу или шлифмашиной вырежьте выкройку бункера. Если размера заготовки будет недостаточно, то развёртку можно разделить на несколько деталей.
3. Согните металлическую заготовку основания ковша по линиям нижней плоскости.
4. К полученной детали приварите переднюю и заднюю часть ёмкости.
5. Закрепите верхнюю ручку хоппера. У модели, представленной на схеме, она находится слева, следовательно, основной вес приходится на правую руку (для правши). Если инструмент будет использоваться левшой, ручку переносят на другую сторону.
6. В нижней части бункера сверлят отверстия под сопла, которые с двух сторон укрепляют стальными шайбами.
7. Напротив распылителей делают сверление под установку пульверизатора.
8. Для крепления пневматического пистолета используют его же форсунку, которую устанавливают внутри бункера.
9. С двух сторон к ручке распылителя и боковым стенкам ковша крепят усиливающие пластины. Они будут перераспределять механические нагрузки от зоны форсунки непосредственно на корпус пульверизатора.
10. Пневмопистолет подключают к компрессору, в ковш набирают раствор и производят испытание конструкции, экспериментируя с различным давлением и расстоянием от штукатурной лопаты до стены.

Как работать с инструментом?

По своему внешнему виду хоппер-ковш отчасти напоминает краскопульт, который имеет почти идентичный метод использования. Непосредственно перед отделочными работами рассматриваемая оснастка комплектуется компрессором, фиксируемым посредством резинового шланга с ковшом. После этого набирается штукатурная смесь.

Сжатый воздух, после открытия пневматического клапана, поступает внутрь ковша, захватывая при этом форсункой мелкодисперсные частицы штукатурного состава. Наружу раствор выходит из сопла, распределяясь по стене сообразно смещению ковша относительно рабочей поверхности.

Сам ковш собирается из нержавеющей тонколистовой стали, которая способствует одновременно снижению общей массы и увеличению срока службы хоппер-ковша.

Так как оштукатуривание стен с использованием хоппер-ковша заметно отличается от традиционной технологии обработки стен, то работа с инструментом требует от человека некоторых навыков, которые будут складываться из последовательного выполнения следующих действий:

• Первым делом необходимо смочить ковш водой! Благодаря этому штукатурный раствор будет легче вылетать наружу через сопло, так как адгезионные силы сцепления состава со стенками будут минимальны;
• Подготовка штукатурки. В случае использования традиционных компонентов, а именно цемента и песка, стоит позаботиться, чтобы консистенция смеси оставалась менее вязкой. Наилучшим же вариантом считается применение гипсовых растворов;

• Подготовка рабочей поверхности, будь то потолок либо стена. Для этого участок тщательно очищается от грязи и пыли, убираются любые неровности, выставляются маяки, после чего покрытие увлажняется. В некоторых случаях мастера для большей долговечности используют грунтовые составы либо армирование из геотекстиля или стеклосетки;
• Заготовка требуемого запаса штукатурного раствора, учитывая средний расход в 30-40 л/ч. Обычно емкость ковша составляет 3-4 литра, так что его полное опорожнение происходит уже спустя несколько секунд. Исходя из этого, объема раствора должно хватить для обработки стены 10-20-миллиметровым слоем штукатурки. За один заход, в большинстве случаев, расходуется порядка 60 килограмм готовой штукатурной смеси, так что при больших объемах работ целесообразнее пользоваться бетономешалкой;

• Расстояние до поверхности определяется исходя из свойств применяемого жидкого состава. В случае с промышленными хоппер-ковшами этот показатель достигает 40-50 миллиметров. После этого реализуется беспрерывное распыление смеси;
• Во время перерывов устройство нужно хорошо прочищать от остатков смеси. С этой целью пустой ковш окунается в емкость с водой, после чего активируется подача сжатого воздуха. Очистка закончится, когда из сопла будет выходить лишь воздух.

Затирка неровностей или финишная отделка стен реализуется аналогичным образом, как при обычном оштукатуривании.

Хоппер-ковш

Что это даёт

Быстрая штукатурка

• Устройство данного типа обладает целым рядом преимуществ, которые теряются при выполнении штукатурных работ вручную. Прежде всего, это скорость, с которой поверхность можно покрыть раствором (производительность увеличивается в 2-3 раза), не теряя при этом качества покрытия – создаётся струйный напор, который способствует адгезии.
• При такой отделке есть возможность применения различных примесей и фибров и при этом какие-либо специальные требования отсутствуют – весь процесс осуществляется в обычном режиме. Хоппер-ковш можно использовать для нанесения раствора на стену и потолок внутри помещения и на улице.
• Агрегат легко моется, особенно если сама ёмкость сделана из оцинкованной или нержавеющей стали. Пневматика просто продувается рабочей струёй воздуха, а затем все детали высушиваются.

Устройство

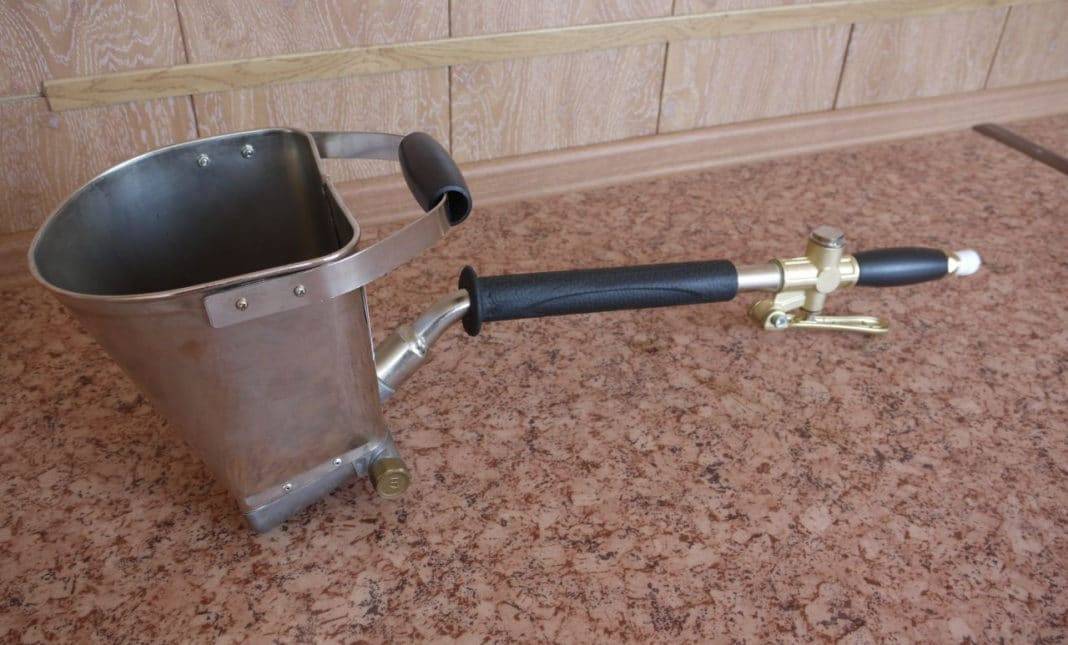

Готовый хоппер

Для изготовления такого пневматического механизма необходимо понять принцип его работы в целом и тогда легче будет сделать и собрать воедино штукатурный пневмоковш своими руками.

А суть действия здесь достаточно проста – струя воздуха из компрессора через шланг попадает в ковш, наполненный раствором. На противоположной стенке ёмкости есть отверстия, через которые, под напором воздуха, и выталкивается смесь.

Передняя стенка ковша делается с наклоном – это позволяет эффективнее вычёрпывать смесь с ёмкости, где она готовится заранее. Примечательно, что если сделать на верхней части хоппера небольшую крышку, то есть, закрыть только третью или даже четвёртую часть отверстия со стороны подачи воздуха, то при нанесении раствора на потолок он не будет разливаться.

Можно использовать этот чертеж пневмоковша для штукатурки

Обратите внимание на чертёж или эскиз (называйте, как угодно) хоппера, расположенный выше, а конкретнее, на его нижнюю часть, где расположено сопло и выходное отверстие. Так, на пневматический шланг вам понадобится насадка, которая будет служить соплом, при этом её оптимальный внутренний диаметр лучше всего подобрать на 4-5 мм, а для выходного отверстия – 10-12 мм. Сопло отрегулируйте таким образом, чтобы его расстояние до передней стенки, то есть, до выходного отверстия, не превышало 15-20 мм, хотя нижнюю часть ковша можно сделать гораздо больше, например, 50×50 мм или даже 70×70 мм

Сопло отрегулируйте таким образом, чтобы его расстояние до передней стенки, то есть, до выходного отверстия, не превышало 15-20 мм, хотя нижнюю часть ковша можно сделать гораздо больше, например, 50×50 мм или даже 70×70 мм.

В этом случае, какая-либо строгая инструкция неуместна, так как чаще всего такие изделия конструируются из подручных материалов – что нашлось на хозяйстве – из того и делают. Но здесь важен сам принцип – раствор должен опускаться вниз в узкое пространство, где и будет выталкиваться воздухом.

Если, например, увеличить расстояние от сопла до передней стенки, скажем, до 100 мм, то почти вся пневматическая мощность будет растрачиваться на сопротивление раствора и вы просто будете наблюдать пузыри вверху ёмкости и очень слабый отток смеси сквозь предназначенный для этого выход.

В качестве клапана с ручкой использован пневматический пистолет

Если вы посмотрите на верхнее фото, то увидите, что там в качестве клапана, а по совместительству и ручки, использован пневматический строительный пистолет.

Вы видите, что он по бокам крепится с помощью двух хомутов, которые зафиксированы на краях бункера, а также самого сопла – то есть, получается, что он имеет три точки опоры. Если хомуты можно приварить или взять на заклёпки, то передняя часть должна фиксироваться при помощи резьбового соединения.

В данном случае ковш сделан частично из оцинкованной листовой стали (передняя часть), а частично из дюралюминия, швы скреплены алюминиевыми заклёпками (можно сделать всё из стали, а швы заварить, но агрегат получится тяжелее). Ручка в данном случае приклёпана с левой стороны, то есть, для правшей, но её с таким же успехом можно закрепить справа, если вы левша.

Штукатурная станция своими руками

Штукатурка

Набираем раствор

Для штукатурки пневмоковшом вам понадобится более густой раствор, нежели обычно – попробуйте сделать из него снежок – форма должна зафиксироваться. Подключаете пистолет к компрессору через шланг, при этом вам понадобится давление в 2-3 атмосферы (если больше, то будет раздувать набрызг, а если меньше – не будет струи).

При работе выдерживайте расстояние от стены до выходного отверстия порядка 15-20 см, а толщину слоя регулируйте по потребности.

Этапы изготовления хоппер-ковша простейшей конструкции

Чтобы изготовить ковш для штукатурки с компрессором своими руками, нужно разработать план-проект. Решать задачу лучше опираясь на готовые чертежи с рекомендациями от мастеров. Когда все необходимое будет организовано, тогда можно приступать к сборке агрегата.

Чертежи и размеры

Простота конструкции не означает, что самостоятельное изготовление пневмоковша возможно без предварительно составленного чертежа. Здесь отражаются все размеры, конфигурации и расположение отдельных элементов. Впоследствии, кроме прочего, можно будет определить суммарный вес конструкции. Он не должен превышать 5-8 кг. С помощью план-проекта можно заметно упростить, организовать работу, соблюсти все нюансы.

Инструкция по сборке штукатурного пистолета

Начинается сборка конструкции с изготовления резервуара под рабочий раствор. Если используется листовой металл, то алгоритм действий выглядит так:

1. разметка в соответствии с чертежом, раскрой полотна ножницами или болгаркой, сгибание заготовки по намеченным линиям;
2. сглаживание кромок, сварка и зачистка швов;
3. высверливание отверстий, зачистка кромок (можно дополнительно укрепить края с двух сторон шайбами подходящего диаметра);
4. крепление патрубка для подачи воздуха, рукоятки, форсунок;
5. формирование ребер жесткости на боковых стенках ковша (наваривание).

Работа с пластиковой канистрой упрощается. Здесь не нужно создавать форму для рабочей емкости, формировать ребра жесткости и обеспечивать дополнительную герметизацию. Но требуется проведение усиления соединительных узлов. Для этого могут быть использованы шайбы или металлические пластинки из нержавеющих материалов

Важно, чтобы они также были гладкими
