Гравировка на металле

Сфера использования

Независимо от того, как делают гравировку, она востребована при декорировании различных видов продукции, в промышленности, медицине, торговле и многих других областях. Гравировку могут использовать для таких целей, как:

• Брендирование корпоративных предметов – нанесение логотипов на ручки, канцелярские подставки, зажигалки, брелоки, подвески.
• Создание металлических шильдиков специализированной одежды для гостиничных комплексов.
• Маркирование гардеробных номерков.
• Нанесение надписей на автомобильные приборные панели, защитные решетки, декоративные элементы салона, переключатели, подставки для гаджетов и подстаканники.
• Изготовление декоративных решеток на радиаторы отопления.
• Производство уникальной рекламной продукции.
• Создание мебельных накладок для декорирования.
• Выпуск различных матриц в печатной сфере и типографской области.
• Декорирование ювелирной продукции, аксессуаров, сувениров, выставочных экземпляров.
• Технологическая маркировка деталей.

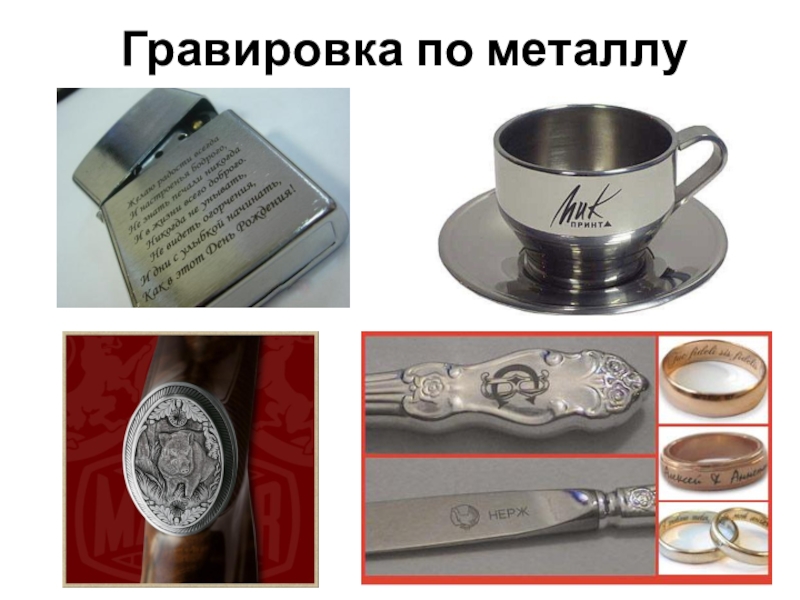

Обычно гравируют спортивные кубки и медали, наручные часы, информационные указатели и вывески, металлические детали для украшения интерьера. Также гравировка на металле применяется для маркировки элементов станков, оборудования, корпусов металлической мебели, специализированных конструкций и многого другого.

Гравировка на производстве

Гравировка по металлу на производстве мало чем отличается от процедуры, проводимой в домашних условиях. Изначально рабочая поверхность очищается и обезжиривается. После этого её тонируют раствором серной кислоты. Далее контур обводится металлической иглой. Гравером выполняют основную часть работы. Когда основная работа окончена, поверхность покрывается бесцветным лаком.

Гравировка на металле выполняется различными способами. Для этого используется разнообразное оборудование и инструменты. Не нужно покупать дорогое оборудование, чтобы декоративно украсить металлическую поверхность.

Оборудование для граверных работ лазерами

Для организации бизнеса по лазерной гравировке на изделиях из металла потребуется следующее оборудование: компьютер со всеми принадлежностями и программным обеспечением и лазерный гравер. Учитывая, что самый недорогой лазерный гравер будет стоить не меньше 20 000 рублей, а верхняя граница цены таких устройств уходит и далеко за миллион рублей, то в самом начале бизнеса следует определиться с требуемым качеством предполагаемых работ и с ассортиментом вариантов гравировок.

Ели планируется не особо высококачественный, любительский бизнес, то предпринимателя вполне устроит и дешёвое оборудование для гравировки. А вот для того, чтобы очень быстро в клиентской среде заработать себе известность и хорошую репутацию, тут уже дешёвым гравировальным станком не обойтись.

Вероятнее всего, к граверному станку и компьютеру понадобятся и дополнительные устройства, которые позволят выполнять гравировки не только на плоскости, но и на предметах округлой формы в виде бутылок, термосов, стаканов и чашек. С дорогими граверами, цена которых превышает сто и двести тысяч рублей, такие приспособления идут в комплекте основной поставки, а чтобы выполнять аналогичные работы на дешёвом оборудовании, их придётся покупать отдельно. Обычно стоимость этих приспособлений невелика, но вот подобрать их так, чтобы они удачно совмещались с основным оборудованием, не всегда бывает просто.

Если говорить обо всей области применения граверных станков по металлу, то это, прежде всего продукция рекламного и сувенирного направления, ювелирные украшения и медицинские инструменты. Лазерные комплексы способны обеспечивать очень высокое качество выполнения работ и точность изображений не зависимо от их сложности. Обычно площадь поверхности, покрываемой гравировками, не превышает нескольких квадратных сантиметров

Но у лазерных гравировальных машин есть очень важное преимущество перед фрезерными станками – они при символолазерной гравировке на металле на заказ не оказывают значительное тепловое или механическое воздействие на само изделие заказчика, не подвергают его  износу, что характерно для других видов обработки металлов. Для работы лазерным устройством нет надобности использовать красители или другие химические соединения. С помощью лазерного оптоволоконного маркера возможна и  цветная гравировка на металле

Это оборудование позволяет получить на металлической поверхности изображения и надписи спектрально-чистых цветов, насыщенные и яркие. Работая совместно с программным комплексом, лазерное устройство даёт возможность без особого труда выполнить цветную маркировку изделий, обладающую высокой износостойкостью и химической устойчивостью

С помощью лазерного оптоволоконного маркера возможна и  цветная гравировка на металле. Это оборудование позволяет получить на металлической поверхности изображения и надписи спектрально-чистых цветов, насыщенные и яркие. Работая совместно с программным комплексом, лазерное устройство даёт возможность без особого труда выполнить цветную маркировку изделий, обладающую высокой износостойкостью и химической устойчивостью.

Большинство лазерных граверов используют в своём принципе работы иттербиевые волоконные технологии накачки. Такие излучающие элементы в отличие от фрез для гравировки механическим путём характеризуются большим сроком службы. Именно волоконные лазерные устройства в настоящее время преобладают на рынке высокотехнологичного  оборудования для нанесения гравировки на металл. Такие устройства дают возможность свести к минимуму все производственные затраты, получать высокую точность изготавливаемых копий. Устройства с иттербиевыми излучателями позволяют выполнять гравировки лазером на металле, а также на многих других материалах. Эти аппараты просты в эксплуатации, обладают практически неограниченными технологическими характеристиками.

Далее разберёмся, как сделать гравировку на металле своими руками. Для этого обычно не требуется какое-то сложное и дорогое оборудование. Мастера обходятся ручными инструментами или простыми гравировальными машинками.

Общая технология

Техника выполнения бывает ручная и механическая (используется различное оборудование).

Также она подразделяется на штриховую и обронную:

1. Техника штриховой гравировки выполняется нанесением контурных линий и штрихов на предмет. Резьба по металлу не глубокая, затрагивает только поверхность предмета;
2. Обронная, иначе ее называют трехмерной, механическая глубокая техника позволяет добиться объемного рисунка. См. фото.

Резцовая гравировка выполняется специальным инструментом – штихелем.

Если задаться вопросом, как сделать ее самому и где приобрести эти инструменты, то ответ прост: данный инструмент продается в тех же магазинах, где можно найти различные художественные принадлежности.

Тончайшие линии делаются мессер-штихелем. Если понадобится сделать параллельные линии, то делаются они реп-штихелем.

Фото:

Для выполнения качественных работ данный инструмент необходимо заточить, для этого используют мелкозернистый брусок, который предварительно смачивают водой, можно маслом.

Доводят штихель «до готовности» изделием из кожи (можно взять старый ремень), покрытым окисью хрома.

Ручная обработка мелких предметов в домашних условиях предполагает наличие специальной подушки, ее легко можно сделать своими руками: берутся два куска материи одинаковых размеров (круглые или квадратные), сшиваются между собой по краю, отступив от него немного, но необходимо оставить небольшой промежуток для того, чтобы можно было засыпать внутрь песок.

Инструмент для гравирования в виде подушки готов.

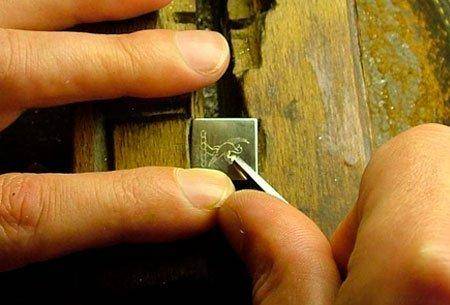

Как правильно держать инструмент в руке?

Делать это нужно так, словно вы держите обычную шариковую ручку: указательный палец должен находиться сверху клинка (так называется металлическая часть резца), а большой – придерживает его сбоку.

Работы необходимо выполнять от себя.

В случае, когда нужно изменить направление рисунка, разворачивают подушку с предметом, на котором выполняется нанесение элемента, но не меняют направление движения руки.

Что еще полезно знать о резцах?

Для выполнения гравировки своими руками в домашних условиях сначала желательно потренироваться, чтобы резьба в итоге получилась красивой.

Лучше приобрести набор инструментов: квадратным сечением резцов лучше наносить закругленные линии, круглым сечением лучше делать прямые линии.

Шабер можно сделать самому. Для этого потребуется напильник, с граней которого нужно сточить насечку.

Перед нанесением поверхность необходимо зачистить мелкой наждачкой и отполировать. Для полировки используется специальная полировочная паста.

Паста легко заменяется окисью хрома (масляная краска). Поверхность предмета необходимо тщательно и энергично растереть. Паста растирается кожаным толстым кусочком.

Зачем используют гравировку

Промышленная гравировка, набирает обороты, все производители клеймят свои изделия на клинке ножа. Но ручная работа, в которой присутствуют различные рисунки и изображения, находится сегодня, честно сказать не в лучшем положении. Но такие изделия, могут цениться очень высоко.

В основном сегодня ручная гравюра, подразумевает определенный «шик» и статусность изделия.

Пример изделий после гравировки.

Гравировка на ноже, придает ему уникальность и оригинальность. И такие предметы в основном оседают в руках коллекционеров. Сегодня ручную гравировку выполняет очень мало мастеров, но нужно это сделать еще и правильно. А не абы как.

Лазерную гравировку можно найти в любой лавке по продаже сувениров, таким станком за приемлемую цену можно обработать клинок, типа «Дорогому другу» или «Любимому дедушке». Но ручной работы, вам не предложит никто. Поэтому настоящий ручной гравировщик сегодня «на вес золота».

Основной этап

Когда рисунок уже нанесен на металлическое изделие, можно приступать непосредственно к травлению. Для защиты окружающих участков делают «барьер» из пластилина. Им оклеивают прилегающие зоны так, чтобы они не контактировали с жидкостью. Раствор для травления должен содержать ½ чайной ложки соли на каждые 50 мл воды.

Подготавливают источник питания с напряжением 12 В или батарею аккумулятора. Плюсовой провод подводят к металлической поверхности и приклеивают скотчем. Сверху вливают раствор и помещают в него минусовой провод.

Важно! Процесс травления металла занимает около половины минуты. Если он будет длиться дольше, это плохо отразится на внешнем виде картинки

Основные виды гравировки на металле

Ремесло под названием гравировка появилось множество столетий назад. Предметы и украшения, выполнение с индивидуальной гравировкой передаются поколениями. Гравировка на металле позволяет придать изделию индивидуальный вид и уникальность. На практике имеется несколько видов гравировки.

Ручная гравировка появилась самой первой, пользуется спросом при выполнении ювелирных украшение по сей день. Детали, имеющие неровную поверхность обработать машиной практически невозможно. Нанесение надписей на кольцах и других украшениях выполняется в основном ручным способом. Инструментом для работы служит штихель, небольшая стамеска с заостренным концом. Гравировка ручным способом делает приятным внешний вид, добавляет стоимости. Минусами данного способа стоит отметить высокую цену, выполнение работ требует необходимых профессиональных навыков и мастерства.

Ручная гравировка на металле

При механическом способе применяется специальный станок, используемый инструмент спец фреза, которая снимает часть верхнего слоя с поверхности изделия. Простая работа, а также невысокая ее стоимость сделали данный способ практически самым распространенным. Поверхность изделия должна быть максимально ровной и соответствовать размерам станины при оборудовании. Материалы повышенной прочности обрабатываются инструментом с алмазным напылением.

Лазерная гравировка на металле более новый способ обработки изделий. Быстрота работ, доступность технологий сделали метод наиболее используемым видом. Изделие принимает необходимый рисунок или надпись путем выжигания при гравировке лазером.

Процесс лазерной гравировки на металле

Данный вид имеет несколько минусов, одним из них является то, что надпись или рисунок быстро стираются с продукта. На ювелирных изделиях лазерная гравировка смотрится эстетично, качество работы зависит от инструмента и квалификации мастера.

Технология гравировки на стали

Для создания гравировки нужно смазать изделие лаком для ногтей, затем зубочисткой сделать надпись и оставить высыхать.

Наибольшей популярностью пользуется гравировка на различных металлических предметах: ложках, кольцах, часах и замках. Металл может быть разным, особого внимания заслуживает сталь.

Чтобы осуществить гравировку на стали в домашних условиях, следует взять:

• само стальное изделие;
• обыкновенный лак для ногтей;
• воду (рекомендуется налить ее в большую кружку);
• ватные диски;
• поваренную соль;
• жидкость для снятия лака;
• зарядное устройство для мобильного телефона (следует воспользоваться тем, которое уже не работает по прямому назначению);
• зубочистки.

Тот предмет, на котором планируется сделать надпись или рисунок, следует обильно смазать лаком для ногтей в том месте, где будет размещаться гравировка на стали. Теперь нужно как можно быстрее (пока лак для ногтей окончательно не высох) сделать на нем необходимую надпись или рисунок при помощи зубочистки. Делать это нужно аккуратно, после чего все следует оставить высыхать (не стоит приступать к основной работе, пока лак окончательно не высохнет). Теперь нужно взять большую кружку (она может быть сделана из чего угодно, но только не из металла), положить туда 2-3 столовые ложки соли, налить до краев воды, после чего все тщательно перемешивается.

После нужно положить изделие и зарядное устройство в стакан с солёной водой и ждать, когда лак отойдёт.

Теперь необходимо взять зарядное устройство для мобильного телефона, отрезать от него штекер, который вставляется непосредственно в телефон. Провода следует оголить и соединить провод «+» со стальным предметом, на котором планируется сделать надпись. Потом провод «-» следует соединить с другим металлическим предметом. Стальной предмет с надписью или рисунком необходимо положить в стакан с соленой водой, а потом зарядное устройство включается в сеть.

После того как ток будет подан, должна происходить бурная реакция. Именно в результате этой реакции осуществляется процесс травления той области, на которой нет лака для ногтей. Для того чтобы процесс гравировки прошел качественно, необходимо, чтобы заряд электрического тока воздействовал на металлический предмет не менее 3-х минут. После того как заряд электрического тока перестанет воздействовать на поверхность, лак для ногтей нужно аккуратно снять. Это делается без особого труда при помощи жидкости для снятия лака и ватного тампона. После того как лак будет полностью удален со стального предмета, будет отчетливо видна памятная надпись или рисунок.

Особенности гравировки на обручальных кольцах

Для гравировки колец рекомендуется использовать алмазный или ручной способ.

Вышеприведенный способ гравировки в домашних условиях подходит не только для стали, но и для других металлических изделий. Очень часто есть желание сделать памятную надпись на обручальных кольцах. Сделать это в домашних условиях довольно сложно, но в этом плане большую помощь окажут некоторые советы:

1. Надпись на обручальном кольце должна быть короткой и емкой.
2. Гравировать обручальное кольцо рекомендуется только после того, как проведена предварительная примерка кольца. Нужно окончательно удостовериться в том, что кольцо подходит идеально. Дело в том, что при исправлении размера можно легко испортить гравировку.
3. Кольца нужно подбирать в соответствии с тем, какая гравировка на них планируется. Если планируется сделать большую надпись, то и кольца должны быть широкими. Лучше всего использовать классический шрифт, который подходит для этого больше всего.
4. Способы гравировки бывают разными, для колец рекомендуется использовать алмазный или ручной способ. Такие способы гравировки лучше всего переносят переделку колец.

Способы гравировки в домашних условиях могут быть разными, но лучше всего использовать те, которые наиболее доступны. Со временем, когда придет опыт, можно будет работать и более сложными способами. И тогда можно будет рассказывать всем своим друзьям и знакомым о том, как сделать гравировку самостоятельно, не прибегая к услугам специалистов. Таким образом можно сэкономить немалые суммы и заняться по настоящему интересным и творческим процессом. Можно не сомневаться в том, что такие подарки запомнятся на всю жизнь и будут являться предметом гордости.

6 способов получения четкой картинки

Для награждения часто используют полностью металлические или содержащие отдельные части из металла изделия: кубки, плакетки, медали. На них нанесены изображения и памятные слова. Для получения таких наград применяют различные технологии печати на металле. С их помощью можно персонифицировать изделие, сделать его оригинальным и отличающимся от ему подобных.

Способы переноса изображения на металл

1. Гравертон. Это технология, при которой используют специальное оборудование: лазерный принтер, термопресс, картридж с тонером. Также необходим резак по металлу. При помощи этой методики удается получить одноцветное изображение, чаще всего черное. Для этого рисунок печатается на бумаге, после прикладывается к металлу (пластине) и проходит обработку высокой температурой термопресса, при которой переносится на металл. Если требуется получение цветного изображения, используют несколько картриджей, поочередно меняя их. Основной недостаток этого метода – невозможность получения точного совмещения границ рисунка и ограничение по числу цветов. Но при этом нет необходимости использования специальной бумаги и дорогих материалов, что снижает затраты на изготовление наградной продукции. Такая методика позволит изготовить и купить медали, кубки, наградные плакетки с памятными надписями и несложной графикой.
2. Термотрансфер. Универсальная технология, с помощью которой можно получить изображение не только на металле. Рисунок печатается на специальной бумаге с полимерным слоем, который удерживает красящее вещество. Изображение на металл сходит вместе с полимером. При этом, оно хорошо закрепляется под действием высокой температуры. Такая технология позволяет получать четкие изображения разных цветов. Единственный недостаток этой методики – металлическая поверхность утрачивает свою гладкость, а рисунок со временем может осветляться под действием ультрафиолетовых лучей.
3. Струйная сублимация. Эта технология схожа с гравертоном, отличие – в использовании не тонеров, а чернил. Особенность методики: невозможность получить рисунок с мелкими деталями. Также возможно растекание краски по поверхности и потеря со временем яркости изображения.
4. АлюмаДжет. Технология, при которой рисунок с пленки переносится на специальные алюминиевые пластины посредством принтера. Для этих целей используют специальные красители, для закрепления которых применяют ламинацию или покрытие поверхности акриловым лаком.
5. Металлографика. Методика с использованием анодированных пластин, закрепление рисунка производится химическим способом. Для этого металл с нанесенным изображением выдерживают в емкостях со специальными составами. Таким образом можно изготовить наградные изделия высокого разрешения. Эта сравнительно новая технология позволяет купить медаль, кубок и другие металлические предметы, выполненные по индивидуальному образцу в единственном экземпляре.
6. АлюмаМарк или лазерная сублимация. Перенос рисунка на металлическую поверхность проводится с помощью углекислого лазера. Особенность этой методики – возможность получать на анодированном алюминии изображение сразу нескольких цветов в зависимости от глубины выемки поверхностного слоя металла. При этом достигается практически фотографическая четкость и удается добиться реалистичного рисунка.

Разнообразие технологий нанесения изображений на металлическую поверхность расширяет возможности персонификации изделий. С помощью этих методик можно изготовить медали, кубки и другую наградную продукцию с адресными надписями и рисунками.

Какие есть способы гравировки металла?

Существует несколько видов гравировки на металле. Давайте рассмотрим каждый из них.

Ручное резание

Этот способ заключается в нанесении на поверхность предмета изображения при помощи режущего стального инструмента. Так на материале создаются линии и точки углубления. Другими словами ручное резание называют художественным гравированием. Это очень долгий и трудоёмкий процесс. Но существуют и более быстрые способы нанесения гравировки.

Механическим способом можно создавать объёмные изображения, но минус в небольшой производительности.

Лазерная гравировка

Это самый распространённый способ гравировки на металле. Рисунок наносится на изделие при помощи сфокусированного лазерного луча. Гравировка происходит засчёт испарения частиц материала.

В отличие от других способов, лазерной гравировкой можно заниматься в промышленных масштабах, благодаря высокой скорости.

Существует несколько видов лазерного оборудования для гравировки, но об этом мы расскажем позже.

Гравировка в домашних условиях. Способы

Выше была представлена общая технология нанесения рисунка на металлическую поверхность.

Гравировка на металле в домашних условиях может выполняться любым острым предметом. Рассмотрим несколько способов.

Нанесение выполняется, используя специальный прибор

Для создания качественного рисунка лучше использовать инструмент, который называется гравер. Можно приобрести целый набор для создания линий различных по толщине (см. фото).

Фото:

Рисунок на поверхности предмета нужно делать, соблюдая следующую технологию:

• Узор можно сделать на предмете самому, воспользовавшись карандашом или маркером, а можно воспользоваться копировальным листком;
• Следующим шагом будет нанесение рисунка гравером на поверхность предмета. Фрезы нужно двигать в одном направлении при хорошем освещении;
• Получившийся результат закрепляется тонким слоем воска или бесцветным лаком.

Нанесение рисунка, используя подручный набор материалов

Что включает в себя набор:

• лак для ногтей;
• зубочистка (спичка);
• соль;
• зарядное устройство для телефона;
• стакан и жидкость для снятия лака.

Цена такого набора – минимальная, фрезы не понадобятся.

Предмет покрывается толстым слоем лака. С помощью зубочистки (спички) царапается узор. В стакан необходимо положить 2 ст. л. соли, залить водой и размешать.

Зарядка от телефона прикладывается к предмету плюсом, а минусом – ко второму любому металлическому предмету.

Делать так нужно в течение пяти минут (можно чуть меньше – в зависимости от желаемой глубины травления). По окончанию работ необходимо стереть лак.

Данный метод хорош тем, что не используются фрезы, паста или другие инструменты, только то, что под рукой и цена будет невысока. Таким образом, в домашних условиях можно делать именные ложки, вилки, декоративный набор и прочее и все это своими руками.

ВАЖНО ЗНАТЬ: Технология штамповки деталей из листового металла

Фото:

Гравирование можно сделать бормашиной

Этот инструмент работает по тому же принципу, как и аппарат в кабинете стоматолога.

Цена прибора составляет около 5000 рублей, поэтому машинка приобретается, когда изделия планируется делать не единожды.

Помимо самого аппарата необходимо приобрести набор насадок, средняя цена одной насадки составляет около 50 рублей.

Фото:

Нужно отметить, что для работы бормашиной по металлу своими руками нужен фрезерный набор, а цена его тоже впечатляет.

Инструмент и станок сначала тестируются для достижения хорошего результата.
