Глубинный вибратор для бетона. устройство и характеристики

Признаки достаточного уплотнения бетонной массы

Один из признаков – отсутствие пузырьков в бетонной смеси. Уплотнительные работы с бетоном можно проводить двумя способами: вручную и механически. Однако при ручном уплотнении сложно достичь высоких результатов. Вибрированием также не всегда возможно получить требуемую однородность. С одной стороны, смесь может быть не до конца уплотнена, а с другой – расслаиваться из-за чрезмерного воздействия колебаний. Этого можно избежать достижением достаточной жесткости состава и подбором оптимального гранулометрического состава фракций. Эти параметры варьируются в зависимости от выбранного вибрационного устройства.

Правильно определить степень уплотнения можно по нескольким параметрам:

• отсутствует оседание жидкого конгломерата;
• на поверхность всплывает цементное молоко с песком;
• отсутствуют пузыри воздуха;
• после извлечения форсунки вибратора поверхность конгломерата быстро закрывается.

Виды бетонных вибраторов, их назначение и использование

Устройства делятся на группы с учетом отличий по целевому назначению:

• глубинные погружные — такие модели предназначены для уплотнения раствора на существенной глубине, они отличаются высокой производительностью, большой мощностью, что позволяет применять технику при строительстве фундаментов крупных зданий;
• поверхностные, или площадочные, — отличаются по конструкции от рассмотренного варианта наличием площадки, которая располагается на поверхности бетонной стяжки или слоя раствора, предназначенного для других целей, преимуществом таких устройств является возможность удаления пузырьков воздуха из бетона после его заливки на плоскую поверхность, вручную добиться такого результата не получится;

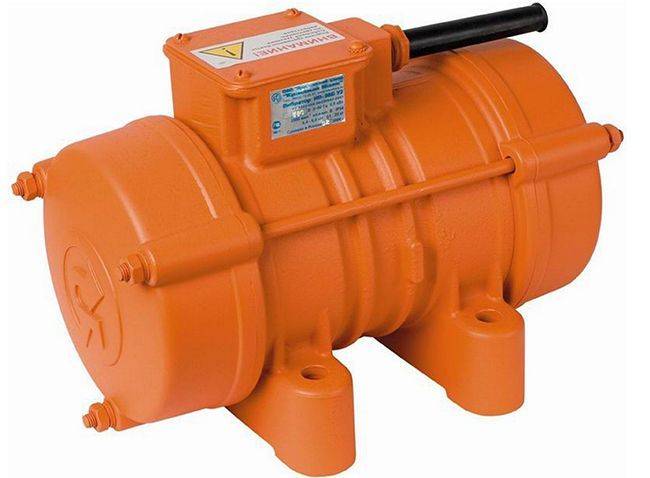

• наружные — применяются для установки на возвышающиеся конструкции с большим количеством арматуры (участки фундамента, колонны).

Кроме того, бетонный вибратор делится на группы с учетом отличий по принципу работы:

• пневматические — в данном случае предусмотрен компрессор, устройства этого вида функционируют благодаря способности распространять вибрационные волны через шланг высокого давления, применяются модели такой группы редко, чаще всего — на заводах по производству железобетонных конструкций;
• электрические — вибратор для бетона этого вида делится на 2 типа: рассчитанные на 220 и 380 В, к первой группе относятся двухфазные устройства, они характеризуются сравнительно небольшой мощностью, компактными габаритами и могут применяться в бытовых условиях, трехфазные аналоги более мощные, подключать их можно только к выделенному источнику питания, соответствующего вибратору по параметрам, еще отмечается, что они намного крупнее;
• функционирующие с применением топлива — отличаются высокой мощностью, могут использоваться для уплотнения бетона при строительстве крупных конструкций, устройства с камерой внутреннего сгорания крупногабаритные, их недостатком является необходимость обслуживания и существенные затраты на топливо.

Типы бетонных вибраторов.

Различают подобные устройства по мощности: агрегаты с двигателем до 2 кВт являются портативными, но с их помощью можно уплотнять бетон на небольших объектах, поэтому такие модели чаще всего используются в бытовых условиях. Приборы мощностью до 4 кВт применяются при строительстве крупных монолитных конструкций, их преимуществом является возможность работы в течение длительного периода без риска перегрева.

Еще вибраторы для уплотнения бетона подразделяются на виды с учетом частоты вращения вала (об/мин):

• до 3500;
• до 10000;
• более 10000.

В большинстве случаев применяются устройства второй группы, т. к. они являются универсальными и могут быть задействованы для укладки слоя бетона с разными параметрами. Низкочастотные агрегаты предназначены для работы с крупнозернистыми смесями, которым к тому же несвойственна текучесть.

Высокочастотные вибраторы отличаются улучшенными характеристиками. Они способствуют созданию равномерной смеси, в состав которой входит мелкозернистый наполнитель.

По типу привода

Двигатель – один из основных узлов вибратора.

Исходя из типа привода, различают вибраторы:

Электромеханические.

Привязаны к электросети – однофазной (220 В) или трехфазной сети (380) – имеют ограниченную мобильность. Ручные вибраторы для бетона на 220 В не требуют каких-либо специальных условий, но не дают большой мощности. Модели с трехфазным двигателем мощнее, но тяжелее и сложнее в подключении;

На основе двигателя внутреннего сгорания – бензинового или дизельного.

Вибраторы не зависят от электросети и имеют мощность до 4 кВт – этого достаточно для виброобработки бетонных массивов большого объема. Минусы – большие габариты и вес, сложность обслуживания.

Существуют портативные модели бензиновых вибраторов для бетона. Они мобильны – двигатель помещается в заспинном рюкзаке. Однако стоят они дороже стационарных, а мощность обычно не превышает 2 кВт.

Пневматические.

Колебательное усилие создается за счет подачи струи сжатого воздуха из компрессора. Пневмовибраторы применяют в промышленных условиях – они имеют большой ресурс, взрыво- и электробезопасны, не требуют сложного обслуживания, могут работать в условиях влажности и запыленности. Основная сфера применения – производство ЖБИ-изделий.

Исходя из мощности, можно условно выделить вибраторы:

• бытовые – до 2 кВт. Это стационарные или более удобные (и дорогие) портативные модели – для работы с ними не требуется специальных знаний и опыта;
• профессиональные – до 4 кВт. Тяжелые и, как правило, стационарные модели, обслуживание которых требует специальных навыков. Используют такие вибраторы для укладки бетона в многоэтажном и промышленном строительстве, на производстве железобетона.

Заменитель бетона и его преимущества

Вибратор для бетона своими руками

Рисунок 3. Вибратор для бетона своими руками

Соорудить самодельный вариант вибратора для бетона несложно. Независимо от принципа его работы, конструкция состоит из привода, вала, а также разбалансировки, создающей вибрацию.

Из дрели

Чтобы собрать действующую конструкцию, требуется выполнить такие мероприятия:

• Нужна нержавеющая трубка длиной 40–60 см. Ее диаметр должен быть 3–4 см. Внутренний стержень — прут 1,2–1,5 см.
• Изготовление конструкции начинают с центральной детали. Затем совмещают ее с металлической трубкой. Предварительно требуется просверлить насквозь один из концов стержня, чтобы получить отверстие для прикрепления привод к дрели.
• На центральную деталь монтируют подшипники, позволяющие ей свободно вращаться внутри трубки. Чтобы сердечник свободно «перемещался» без трения, подойдут только качественные подшипники, надетые на округлые концы стержня. После этого их вставляют внутрь трубки, забивая до упора.
• Если на носовой части оконечность стержня очень выдается вперед, необходимо ее обрезать, оставляя расстояние, не превышающее 10 мм. Одновременно защищают подшипники металлической крышкой, чтобы предотвратить проникновение внутрь грязи с пылью.
• Второй конец стержня снабжают втулкой. Именно она станет плотно закрывать у вибратора его вращательный элемент. Качество такой защиты непосредственно влияет на продолжительность эксплуатации приспособления.
• Затем берут трубку из очень толстой резины либо гнущегося пластика. Ее надевают на подвижный стержень, выполняя сборку внутреннего элемента, который способен свободно гнуться. Вся такая конструкция является эксцентричным валом, предназначенным для того, чтобы соединять насадку с электродрелью. Существенно облегчает работу использование в качестве эксцентричного вала троса от автомобильного спидометра.
• Далее на готовый вал следует надеть резиновую трубку, чтобы он выходил за ее пределы на 5 см по обеим сторонам. При выполнении вращения стержень сможет создавать вибрацию, требуемую для функционирования всего приспособления.
• Осталось немного. С одной из сторон на стержень нанизывают специальную втулку. Ее упирают в сердечник там, где выполнено отверстие, затем соединяют детали воедино. Втулка должна быть набита таким образом, чтобы она достигала подшипника, целиком скрывая собой соединительный «шов».
• Завершив предыдущую процедуру, на втулку надвигают шланг, закрепляя его хомутом. Из любого плотного материала необходимо изготовить на наконечник защитный чехол.
• В итоге получится качественное вибрационное приспособление, вращение для которого обеспечивает обыкновенная электродрель.

Из перфоратора

Этот вариант вибратора самый простой. Воздух из бетона выгоняют посредством круглой семисантиметровой шайбы, присоединенной к перфоратору. Чтобы получить инструмент, необходимо приготовить обычный перфоратор, отрезок металлической арматуры, имеющей длину, достаточную, чтобы погружать в раствор насадку.

Отрезок арматуры на любом конце необходимо подогнать под ту форму, которая необходима для насадки в патрон перфоратора. К противоположному концу приваривают шайбу. Запускать инструмент разрешено только после надежного закрепления всех деталей приспособления. Необходимый эффект получают благодаря возвратно-поступательным движениям арматуры при высокой частоте вращения. Перфоратор в ударном режиме способен качественно пробить любой бетонный слой.

Собранный вибратор помогает удалить пузырьки воздуха как из вертикальных, так и горизонтальных слоев бетона. Рекомендовано обрабатывать каждый участок примерно 2 минуты, затем перемещать вибратор дальше. Если необходимо, приспособление используют и в качестве поверхностного вибратора, прикладывая рабочий орган к опалубке.

Поверхностный вибратор

Рисунок 4. Поверхностный вибратор

Для изготовления простейшей вибрационной рейки понадобится любой двигатель с прикрепленным к его валу несимметричным грузом. В момент вращения эта деталь обеспечит колебания, достаточные, чтобы уплотнить смесь. Мотор с грузом крепят на ровную деревянную либо пластиковую планку. Прикрепив к ней дополнительно ручку, получится легко передвигать приспособление по начавшему застывать бетону.

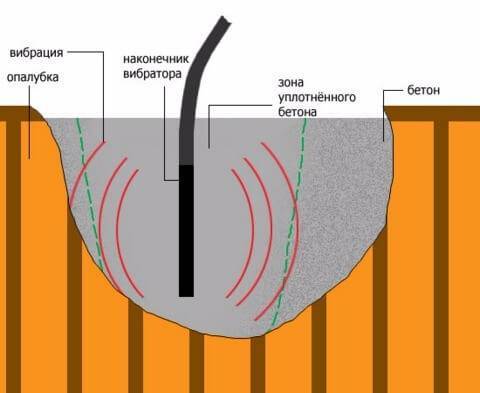

Принцип действия внутреннего вибратора для бетона

Для соединения свежих пластов раствора нужно заглубить наконечник вибратора примерно на 0,1 м в предшествующий слой. После виброобработки контакт слоёв очень качественный, пласты связываются намертво. Такие неприятные моменты, как образование трещин и каверн, сводятся к минимально возможным.

Предлагаем ознакомиться: Как крепить короба для проводов

Для получения максимальной эффективности немаловажным является верный подбор необходимого диаметра булавы, правильное установление зоны воздействия. В хороших глубинных вибраторах для бетона зона обработки в 10 раз больше диаметра булавы. Если же качество сомнительно или мощность невелика, то в процессе погружения скорость вибраций уменьшается, что влияет на площадь действия. Соответственно, неправильный подбор может урезать производительность, снизить качество обработки.

Неверное использование оборудования не только не даст нужного результата, но и нанесёт ущерб полученной конструкции. Слишком длительное воздействие вибрации увеличивает шанс расслоения смеси, а это ослабит прочность, снизит надёжность элемента.

Продолжительность виброобработки напрямую зависит от вязкости, текучести и пластичности бетонной смеси. Среднее время вибрационного воздействия одного места составляет от 10 до 60 секунд. После завершения усадки, когда на плоскости уже проявляется цементное молочко, обработку можно завершать.

Расстояние, на котором нужно устанавливать наконечник для обработки следующего участка, зависит от радиуса действия глубинного вибратора. Как правило, эта дистанция составляет один – полтора радиуса уплотнения инструмента. При воздействии на фундамент, монолитную стену или иную структуру, заливаемую в опалубку, нужно смотреть за тем, чтобы булава не задевала элементы опалубки. Просвет между наконечником и материалом щита опалубки должен быть минимум 7–10 см.

Самые распространённые погружные вибраторы электромеханического типа имеют в своём составе электродвигатель, гибкий шланг (приводной механизм) и рабочий наконечник (булава или штык), излучающий вибрацию. Мощный электродвигатель (1 кВт и более) имеет одно или трёхфазное питание от сети переменного тока. С помощью гибкого вала, длина которого может составлять от 1 до 7м, вращение ротора передаётся в вибрационный наконечник.

Форма рабочей части вибронасадки может быть цилиндрической (булава) или конической (штык). Первая предназначена для уплотнения бетона в формах и опалубках с нормальной частотой армирования. Второй тип насадки используется при густой арматурной сетке заливаемых форм. В комплекте вибратора может быть несколько вибронасадок, булавы разного диаметра.

Как сделать самому вибратор для бетона

Вибратор, пригодный для домашнего строительства, можно изготовить самому на основе мощной электрической дрели или перфоратора. В качестве гибкого привода следует использовать стальной трос. Чтобы собрать вибронасадку, понадобятся следующие детали:

• отрезок трубки из нержавеющей стали длиной 50 см, внешним диаметром 55 мм, толщиной стенки 1,5 мм;
• роликовые подшипники с внешним диаметром 52 мм, например, марки 12304 или NF304 размерами 52х20х15 мм – 2шт;
• металлический круг длиной 55 см, диаметром 20 мм;
• металлический квадратный прут длиной 40 см и сторонами по 2,5 см;
• железная крышка с внутренним диаметром 55 мм для заглушки торцевой стороны трубки;
• стальной трос диаметром 15 мм и длиной до 1 м с заваренными концами;
• рукав из ПВХ трубки внутренним диаметром 55 мм и длиной, равной длине троса.

Чтобы получить рабочий вал – эксцентрик, нужно приварить к металлическому круглому стержню по всей длине квадратный прут, отступив от одного конца не менее 15мм в качестве посадочного места для подшипника. Далее следует выполнить сборку агрегата в следующем порядке:

1. вдеть рабочий вал в нержавеющую трубку и с обоих концов забить наполненные смазкой подшипники. Они должны входить туго без перекосов и полностью находиться внутри трубки. В результате вал должен свободно проворачиваться от руки, не выступать за пределы корпуса с рабочего торца;
2. рабочий торец трубки заглушить крышкой, посадив её на эпоксидный клей или герметик;
3. на свободном торце вала по центру просверлить отверстие глубиной и диаметром 15 мм. Для укрепления троса в этом отверстии нужно высверлить другое отверстие перпендикулярно оси вала на расстоянии 7 мм от его торца диаметром 4 мм и нарезать там резьбу под зажимной винт. Укрепить один конец троса на валу с помощью зажимного винта;
4. надеть на трос и открытый конец трубки ПВХ шланг (рукав). Он должен надеваться туго и плотно и с некоторым запасом в 5-6см перекрывать место соединения. Усилить соединение рукава с трубкой можно с помощью стяжного хомута;
5. другой конец троса укрепить в патроне дрели. После этого инструмент готов к работе. Для защиты корпуса вибратора от химически агрессивного цементного раствора, действие которого под действием вибрации только усиливается, можно надеть на него резиновый или пластиковый чехол.

Видео: Вибратор глубинный для бетона своими руками

Для эффективного действия вибратора следует выполнять следующие требования по его использованию:

1. погружать булаву в бетон плавно с небольшим наклоном до максимальной глубины;
2. держать погружённым в одном месте в течение 20-30 секунд (зависит от пластичности и состава бетона), пока поверхность места погружения не покроется цементным молочком;
3. вынимать булаву плавно без рывков и погружать в соседнем месте на расстоянии 1-1,5 радиуса действия (зависит от мощности аппарата, определяется визуально по образовавшейся жидкой окружности вокруг обработанной точки);
4. нельзя злоупотреблять вибратором и передерживать его слишком долго, так как может начаться расслоение бетонных фракций, что ухудшает качество и прочность бетона;
5. при монолитном возведении высоких стен рекомендуется послойное упрочнение бетона через каждые 1,5 метра толщины заливки.

При соблюдении этих мер вибратор значительно сокращает трудоёмкость работ и обеспечивает высокое качество и прочность заливки.

Виды вибраторов по частоте вибрации.

Вибрация характеризуются двумя величинами – частотой и амплитудой. Частота колебаний указывается в вибрациях/мин (vpm) или в Герцах (Гц) – соотношение 1 Гц = 1 vpm/60. Например, один производитель пишет, что у его вибратора частота 200 Гц, а другой производитель — 12000 vpm – по факту эти цифры равны. Частота вибрации у наиболее распространённого типа дебаланса – эксцентрикового, соответствует количеству оборотов вала; у маятникового дебаланса частота вибрации в 5-7 раз выше частоты оборотов. При равном весе, чем больше амплитуда, тем выше центробежная сила, а значит сильнее воздействие на бетон. Большая амплитуда должна быть уравновешена меньшей частотой вибрации.

1. Низкочастотные. Частота вибрации до 3000 vpm. При бетонировании не применяются, их сфера — это разрыхление, отбойка, транспортировка сыпучих материалов в силосном хранилище, транспортных желобах или для просеивания.
2. Среднечастотные. Частота вибрации 3000-9000 vpm. Применяются при изготовлении ЖБИ на заводах и монолитном строительстве с помощью внешних вибраторов. Способны приводить в движение крупные частицы заполнителя и отлично подходят для тяжелых, непластичных бетонов со «скелетом» из щебня или гравия крупных фракций.
3. Высокочастотные. Частота вибрации 90000-20000 vpm. Применяются при уплотнении среднего и легкого бетона, как заводского производства, так и приготовленного на месте, на стройплощадке с помощью глубинных вибраторов.

Обзор виброуплотнителей

Строители чаще всего отдают предпочтение следующим моделям:

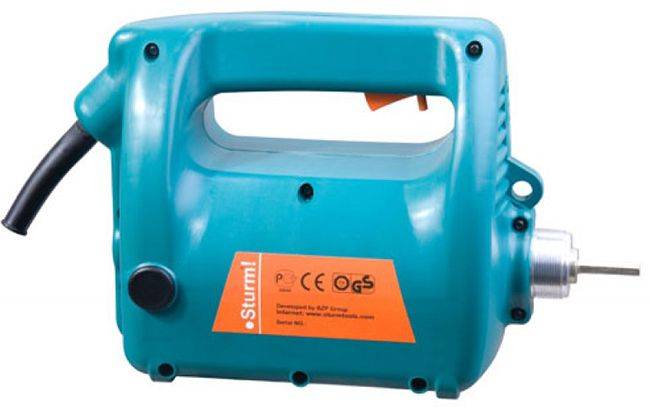

Sturm CV7120

Этот вибратор отличается долговечностью и высокой надежностью. Хоть портативная установка и производится в Китае, она поступает в продажу под брендом немецкой компании, которая хорошо зарекомендовала себя на нашем рынке.

Глубинный вибратор Sturm CV7120 оснащен гибким валом, поэтому его удобно использовать при уплотнении бетона для ЖБ стен, подвалов и колонн.

Мощность агрегата 2000 Вт, частота вибраций 18 000 виб/мин. При этом весит оборудование чуть больше 5 кг.

Совет! Если ваш выбор пал именно на эту модель, то лучше сразу купить запасной вал с булавой, так как найти их у других поставщиков будет сложно.

Стоимость Sturm CV7120 составляет от 14 000 рублей.

Hervisa Runner Plus 52

Еще один компактный уплотнитель для бетона относится к категории профессионального глубинного оборудования. Производятся эти агрегаты испанским производителем с одноименным названием, который занимается изготовлением вибрационного оборудования уже более 30 лет.

Главный плюс Hervisa – это наличие преобразователя напряжения и надежная защита от скачков напряжения и перегрева. При этом вибратор весом порядка 17 кг способен обработать до 40 м3 всего за 1 час. Кроме этого агрегат оборудован надежным приводом и гибким валом.

Мощность оборудования составляет 1500 Вт при частоте вибраций 12 000 виб/мин. Стоит агрегат порядка 109 000 рублей.

Красный Маяк ИВ-98Е

Тем, кто предпочитает оборудование от российских производителей, стоит приобрести площадочную модель Красный Маяк ИВ-98Е. Данный агрегат можно закрепить как на опалубке, так и на плите, чтобы получить поверхностный вибратор.

Весит Красный Маяк 22,5 кг, однако при этом он отличается компактными размерами. Двигатель, вал и дебалансы агрегата защищены прочным металлическим корпусом.

Красный Маяк можно использовать не только для уплотнения растворов, но и для изготовления вибростолов и прочего оборудования.

Вибратор отличается довольно маленькой мощностью 900 Вт при частоте вибраций 3000 виб/мин. Стоит агрегат порядка 10 500 рублей.

Также положительными отзывами могут похвастаться такие модели, как Wacker Neuson AR 36/3/230 стоимостью около 20 000 рублей, Калибр ВЭР 1500 (от 3000 рублей), Makita BVR450Z (13 500 рублей) и Grost VGB 4000 W (от 17 000 рублей).

Перед началом использования оборудования необходимо учесть разницу объема смеси до уплотнения и после.

Классификация глубинных вибраторов

Все глубинные вибраторы в зависимости от типа привода делятся на:

• пневматические;
• электрические;
• бензиновые;
• дизельные.

Глубинный вибратор может подразделяться и по другим признакам. Его разновидности и их особенности наиболее полно представлены в предложенной ниже таблице.

Виды глубинных вибраторов

Тип вибратора	Диаметр вибронаконечника	Система вибрации	Тип трансмиссии
Пневматический	Серия PNU диаметром 25-100 мм	турбина	Воздуховод: имеет резиновое покрытие и ограниченную длину из-за возможного снижения давления
Электрический	Серия AN диаметром 25-70 мм; Серия AX диаметром 25-58 мм	маятник эксцентрик	Гибкий вал: состоит из троса, расположенного внутри шланга, имеет максимальную длину в 6 м
Дизельный или бензиновый	Серия AN диаметром 25-70 мм; Серия AF диаметром 36-65 мм	высокая частота	Электрокабель: имеет резиновое покрытие и неограниченную длину

Рис. 2 — Глубинный вибратор в использовании

Инструкция по использованию глубинного вибратора

В процессе работы глубинного вибратора необходимо постоянно контролировать изнашиваемость угольных щёток, расположенных в двигателе, а также следить за состоянием вибронаконечника и гибкого вала. Своевременная смена подшипников на электродвигателе привода гарантирует бесперебойную работу агрегата. Используя глубинный вибратор, стоит придерживаться следующих правил:

Заливку бетонной смеси для виброуплотнения необходимо выполнять равномерно с небольшой высоты. Каждый последующий пласт бетона должен быть не толще 50 см.
Опускать вибронаконечник устройства в бетонную смесь нужно строго вертикально без его смещения в горизонтальной плоскости. Разрыв между местами ввода наконечника должен составлять около 10 диаметров устройства.
Зоны вибрирования обязательно должны перекрывать друг друга. Так гарантируется отсутствие необработанных мест в бетонной смеси.
Для обеспечения лучшего сцепления между слоями бетона вибронаконечник стоит опускать в раствор на глубину не меньше 10 см.
Продолжительность вибрирования напрямую связана с маркой бетонной смеси и диаметром наконечника. Обычно это время составляет 5-15 секунд. Чем гуще бетон, тем дольше должен быть промежуток вибрирования.
Гарантией качественной обработки бетона является его блестящая гладкая поверхность без образующихся пузырьков воздуха.
Стоит избегать соприкосновения вибронаконечника и стенок опалубки, а также арматуры. Расстояние между ними должно быть не менее 7 см.
Извлекать глубинный вибратор из смеси нужно постепенно и медленно

Важно, чтобы отверстие от вибронаконечника в бетоне полностью закрылось.
Глубинный вибратор нельзя использовать на поверхности бетона.
Для бесперебойной работы агрегата не стоит его эксплуатировать без раствора.
Хоть некоторые модели установок и могут обходиться без ремонта, всё же не стоит пренебрегать регулярным техническим осмотром агрегата.

Предложенное нами видео поможет вам более точно рассмотреть глубинный вибратор в работе:

О производителях

Среди российских производителей глубинных вибраторов особого внимания заслуживают следующие компании:

Среди зарубежных производителей стоит отметить следующих изготовителей вибраторов:

Глубинный вибратор: особенности выбора

Приобретая глубинный вибратор, первое, на что вам нужно обратить внимание, – это электродвигатель. Он бывает 220 В и 42 В

Первый электродвигатель работает от обычной бытовой розетки. Второй агрегат требует понижающего трансформатора.
Затем стоит определиться с длиной гибкого вала. Она бывает 3, 4,5 и 6 метров. В зависимости от условий использования вы можете подобрать нужную длину.

И напоследок стоит определиться с вибронаконечником (булавой). Стандартные его диаметры бывают такими: 28, 38, 51, 76 мм. Для вибротрамбовки бетона в узких труднодоступных местах используются вибронаконечники небольшого диаметра (28 или 38 мм). Для заливки фундаментов применяются булавы большего диаметра (51 или 76 мм).

Преимущества процесса

Процесс уплотнения в бетоне наделен рядом преимуществ:

1. Вибрированием уменьшается пористость бетонного камня. Как известно, пустоты в жидкой пульпе составляют 1-2%. Если их не убрать, они заполняться воздухом, цемент потеряет прочность и водонепроницаемость. Вибрационные воздействия способны решить эту проблему. Высокочастотные механические колебания с малой амплитудой повышают подвижность жидкой пульпы, что вызывает отток пузырьков воздуха.
2. Вибрационные колебания позволяют повысить вязкость пескобетонной массы и не допустить расслоения. Таким образом, готовый бетонный камень будет более однородным. Кроме того, колебательные движения повышают текучесть жидкой массы, что позволяет ей более равномерно заполнять форму опалубки. Вибрирование бетона позволяет получить готовый, устойчивый к растрескиванию, механическим воздействиям, сезонным колебаниям температуры и прочим негативным факторам окружающей среды, с повышенным сроком эксплуатации продукт.

Процесс подачи колебательных импульсов имеет четкие правила, которым нужно следовать, чтобы достичь хорошего результата.

1. Погружать колебательное устройство рекомендуется на 80% его длины. Это позволяет качественно смешать нижний и верхний пласт конгломерата.
2. Вибрированию должен подвергаться весь бетонный состав. Зона действия инструмента должна располагаться так, чтобы волна от его работы охватывала весь раствор.
3. Следует избегать соприкосновения штырей с арматурой. Располагать вибратор рекомендуется на некотором расстоянии, чтобы пространство вокруг металлического элемента не было свободным.
4. Не рекомендуется вводить вибратор близко от края, к стыкам и углам.
5. После извлечения механизма не должно оставаться воронки.

Уплотнение бетона глубинным вибрированием. Погруженными вибраторами или возбуждением цементно-песочной массы колебательные движения передаются через опалубку или форму. В результате этого частицы компонентов массы получают импульсы, а сама смесь приобретает свойства тяжелой жидкости, то есть разжижается, это правильно. При этом вибрация уменьшает или вовсе уничтожает контакты частиц между собой, ослабляет внутреннее трение. Такими действиями из цемента удаляется лишний воздух, что позволяет ему легче заполнить формы.

Частота колебаний – это главный параметр. Он может изменяться в широком диапазоне и определяется типом вибратора. Частотность колебаний по-разному действует на разноразмерные частицы заполнителя. Прежде чем вибрировать бетон, следует тщательно подобрать инструмент в зависимости от крупности наполнителя.
