Как сделать гильотину для резки металла своими руками?

Механические гильотинные ножницы

Ручное устройство — наиболее простое по конструкции. Оно включает в себя:

• опорный стол, на котором будет располагаться исходная заготовка;
• две или четыре стойки, которые будут обеспечивать ножницам прочность и устойчивость;
• поворотную ось с подшипниками скольжения (подшипники качения непригодны, поскольку зазоры при работе такой гильотины будут существенно изменяться, что быстро приведёт к заклиниванию);
• ножевую балку, в которой предусматриваются посадочные места под крепление сменных ножей;
• неподвижные ножи, которые монтируются на передней торцевой поверхности рабочего стола;
• рычаг поворотного типа, который будет производить силовое перемещение балки при резке;
• струбцины для фиксации металла.

Изготовление своими руками начинают со стола. Его размеры должны быть достаточными для удобного размещения заготовки, с учётом мест под фиксирующие струбцины: их должно быть как минимум две, по каждой из сторон листа. Толщина должна исключать прогиб под усилием деформирования. Проще всего приспособить стальную плиту, которую устанавливают своими руками на швеллеры. Места соединения можно скрепить болтами заподлицо с верхней поверхностью, а можно использовать и сварку. Передний торец обязательно шлифуется, чтобы обеспечить ровность последующего прилегания к нему неподвижного ножа.

Следующий этап – получение своими руками опорных стоек. Их обязательно следует сделать из цельного профиля. Подойдут квадратные трубы из качественной среднеуглеродистой стали, либо швеллер. Размер сечения можно легко вычислить по предельной нагрузке на стойки, которая складывается из собственного веса составляющих ручных гильотинных ножниц по металлу, и усилия резки Р, кН.

k – коэффициент, учитывающий возможную неравномерность рабочего зазора, затупление режущих кромок, качество разрезаемого материала и т.д. Обычно k = 1,05…1.3;

В – наибольшая ширина листа металла, мм;

s – максимальная толщина металла, мм;

σср – предел прочности материала на срез, МПа.

Для наиболее употребительных в быту материалов данный параметр составляет, МПа:

• для малоуглеродистой стали – 280…290;
• для среднеуглеродистой стали – 300…400;
• для высокоуглеродистой и нержавеющей стали – 400…500;
• для жести, алюминия – 65…80;
• для меди, латуни – 180…200.

При сборке стоек своими руками обязательно необходимо выдержать параллельность опорных поверхностей и их перпендикулярность оси поворота ножевой балки. Для этих целей лучше пользоваться лазерным уровнем. Пол в месте установки ножниц необходимо сделать ровным и прочным. Не допускается установка своими руками оборудования на уплотнённый грунт, ламинат и прочие варианты покрытия бетона полимерами.

Особо ответственный момент – изготовление своими руками ножевой балки: её профиль необходимо сделать таким, чтобы в процессе поворота подвижные ножи постепенно входили в контакт с разрезаемым металлом. Для этого можно предусмотреть два варианта:

• профилирование по контуру сабли, с постепенным увеличением радиуса кривизны по мере приближения к ручке рычага;
• пирамидальный профиль с углом скоса не более 5…60 (при большем угле металл начнёт деформироваться и изгибаться в направлении оси поворота).

Саблевидный профиль сделать сложнее, зато он обеспечивает более плавное внедрение в разрезаемый металл.

Для лучшего направления корпуса его размещают либо в специальном пазе на столе, либо – при повышенных усилиях деформирования – проектируют специальные направляющие, которые своими руками крепятся к стойкам.

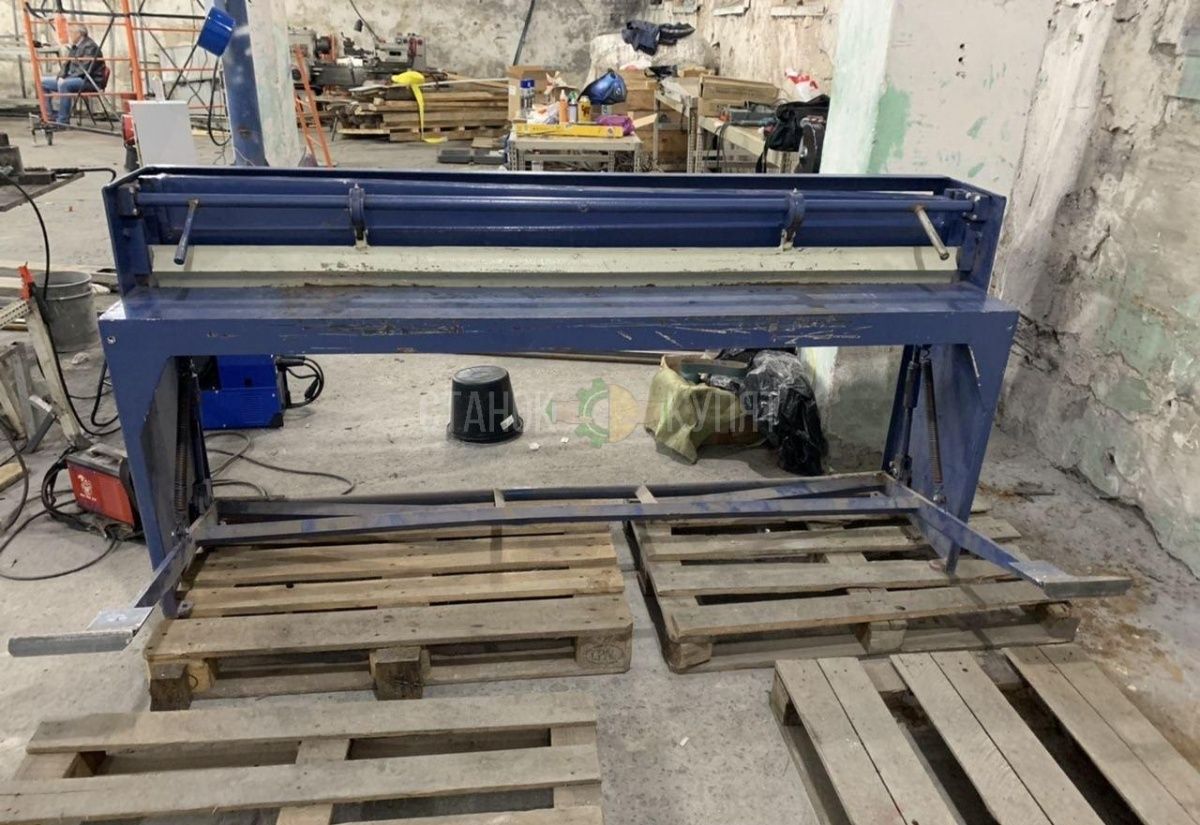

Ручная самодельная гильотина

Ось поворота лучше сделать из качественной углеродистой стали, после чего закалить на твёрдость не ниже 42…45 HRC. Подшипниковые втулки изготавливают из бронзы ОФ10-1, имеющей хорошую износостойкость.

Для изготовления инструмента используют инструментальные стали У10 или У12, закаливаемые до твёрдости 48…54 HRC. Закалённые ножи тщательно шлифуют своими руками, после чего затачивают их под углом 85…90°. Значения зазора между ножами принимают в пределах 3…6% от толщины.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Листовые ножницы по металлу, то есть гильотина, могут сослужить хорошую службу в домашней мастерской или на небольшом производстве. Ручная модификация занимает минимальное количество места, а если оборудовать приводом, то вполне можно разместить в гараже. При наличии должного мастерства, чертежей сделать гильотину своими руками не составит труда.

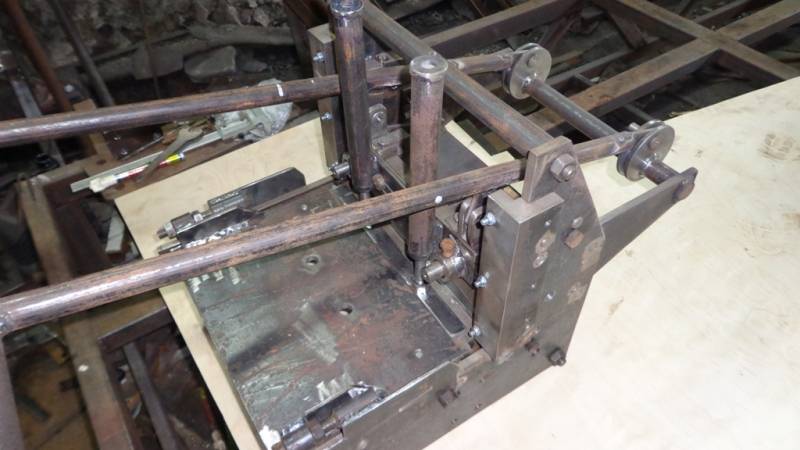

Станок для резки металла своими руками

Резка металла может производиться не только на производстве.

Если возникает необходимость разреза листов металла, например, листов профильного алюминия, и получения ровного и гладкого среза, то ручная резак-гильотина может быть сделана самостоятельно.

Такой станок основным элементом имеет винтовой пресс-струбцина, к которому подсоединяется разрезающий инструмент.

Видео:

Стальное несущее основание у пресса должно быть не менее 10 миллиметров. Для того чтобы закрепить нижний нож и стол к основе, в нем делают сверлом пазы для фасонных болтов.

ВАЖНО ЗНАТЬ:  Обзор аппаратов плазменной резки металла

На эти болты надеваются направляющие трубки и привариваются к основе. Верхний нож, а точнее его лезвие, должно быть изготовлено из инструментальной стали.

Крепят его своими руками к головкам фасонных болтов и усиливающему ложементу. К основе нижний нож крепится с помощью пяти болтов.

Материалом, из которого делают стол, крышку пресса, может быть десяти миллиметровая фанера, текстолит, стеклотекстолит.

Резак должен быть устойчив, а для придания точности резки строго перпендикулярно к кромке нижнего ножа приклеивают линейку к столу пресса.

Работает станок, собранный своими руками, следующим образом.

Лист алюминия или другого листового металла нужно разместить на выдвижном столе и прижать к линейке. Зафиксировать своими руками, затягивая на стяжных шпильках пресса гайки, и привести в действие верхний нож с помощью гаек.

Стоимость услуг по резке

Когда возникает необходимость в использовании гильотины, вы можете сделать ее своими руками, либо приобрести готовую.

Читать также: Расчет скорости вращения шкивов калькулятор

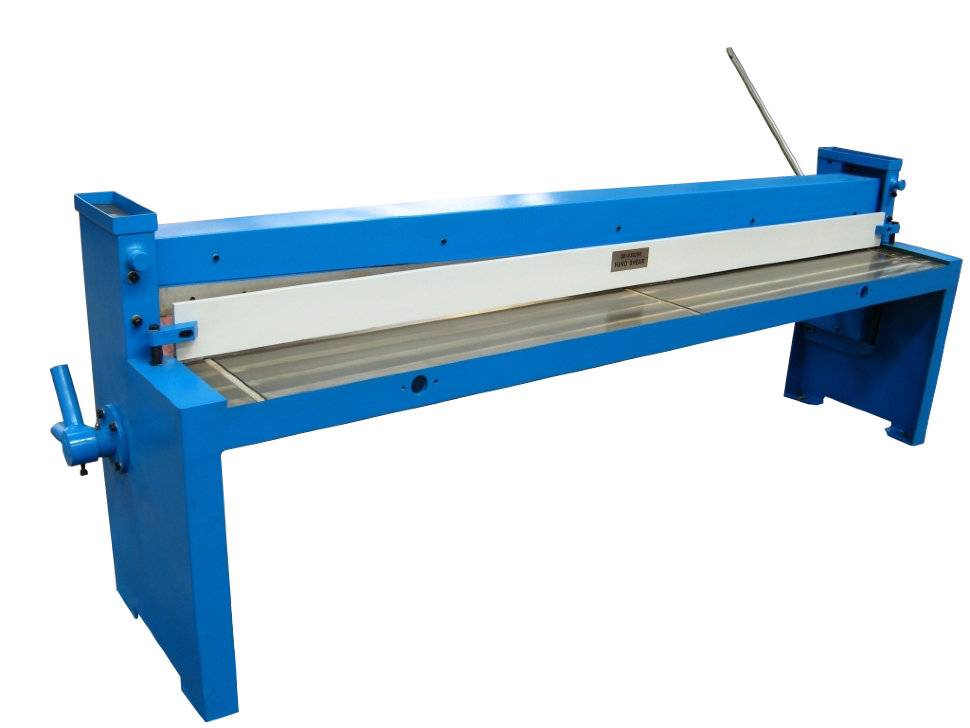

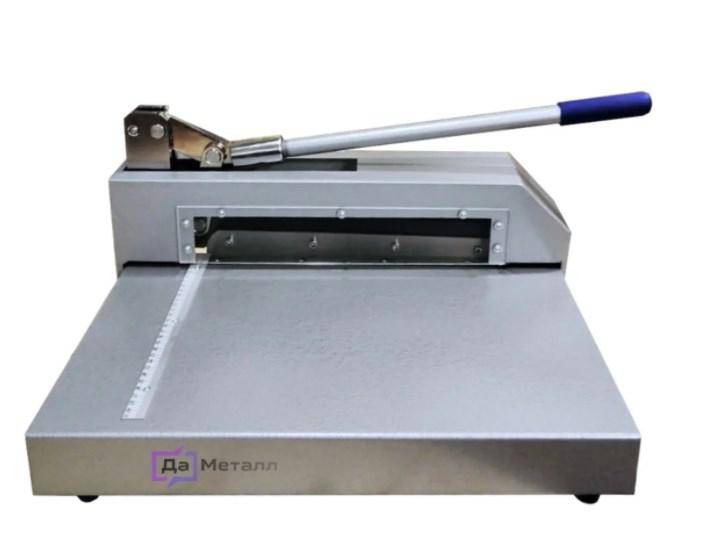

Самый простой вариант готового резака — это стационарная ручная гильотина, стоимостью ориентировочно десять тысяч рублей.

Однако ее недостаток в том, что ручная машина может резать листовой металл до 7 мм в толщину. Поэтому чаще используется для резки алюминия.

Листы профильного алюминия наиболее востребованный материал в строительстве в последнее время, его цена не высока, он прост в использовании, однако не редко требует резки.

Из производителей, ручная гильотина которых отличается высоким качеством, можно отметить Stalex, Say-Mak. Дальневосточная компания Папшер выпускает ножницы для частного пользования, в их ассортимент входит не только ручная, но и электромеханическая гильотина. Цена на приборы на российском рынке доступна для среднестатистического покупателя.

К сожалению, электромеханическая гильотина, которая используется не на производстве, а в домашнем строительстве, хоть и имеет максимальную нажимную силу в 1400 Джоулей, резать сталь электромеханическая гильотина не сможет.

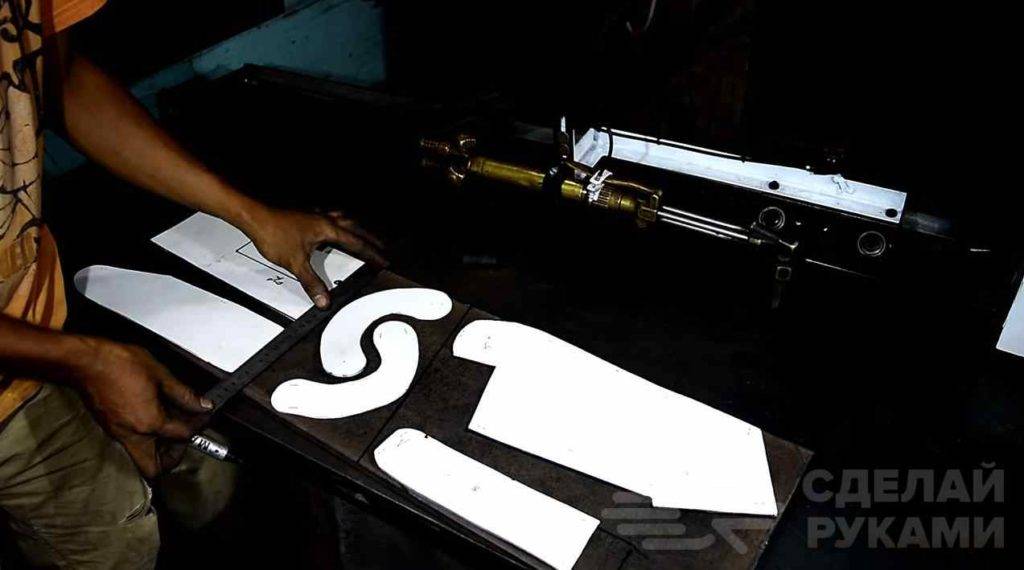

Рубка стальных листов своими руками возможна только гидравлическим типом.

За услугой по резке металла можно обратиться на любое металлообрабатывающее предприятие. Это относительно дешевый способ резки, при котором обязательно шлифуют места срезов специальным шлифовальным диском.

Например, фирма Bosh предлагает качественные ножи, функционал которых достаточно большой, цена их тоже высока, но при этом срок эксплуатации превышает срок эксплуатации аналогов в 4-7 раз.

Еще одним немаловажным свойством будет то, что производитель формирует ножи с алмазным напылением, которое позволяет длительное время не затупливать резак (примерно десять резок).

  1М95. Комбинированный станок. Паспорт, Характеристики, Схема

Металлообрабатывающие станки — дорогая и сложная техника, купить которую в состоянии не каждая мастерская, не говоря уже об отдельном человеке. Но многие из станков можно сделать самостоятельно. Например, ручная гильотина для резки металла своими руками — не столь и недостижимая цель. Все что нужно — умение работать со сваркой и некоторыми слесарными инструментами.

Естественно, совсем без финансовых вложений не обойтись. Ножи, к примеру, самостоятельно изготовить не выйдет никак. Это сложная деталь заводского производства, для которой требуется специальная сталь и станки для ее обработки. Но купить ножи для гильотины можно без труда на рынке, в интернете или в специализированных магазинах.

Если предлагают ножи для гильотины, отработавшие несколько лет на большом заводе, можете покупать, но с оглядкой на то, какой металл вы собираетесь резать на своем станке. Если кровельную сталь или профнастил, то покупайте без опасений. С таким заданием после заточки они справятся без труда. Но вот для резки арматуры, уголка или листа толще 1,5 мм потребуются новые ножи, без «рабочего стажа». Они стоят относительно недорого, и выбрать их можно как по длине, так и по углу заточки и высоте.

Многие умельцы под ножи используют различные металлические детали машин, например рессоры, сделанные из стали достаточной твердости. Но такие ножницы будут полезными только для грубого раскроя тонколистовой стали — добиться идеальной прямолинейности лезвия при отсутствии боковых отклонений в домашних условиях сложно, практически невозможно. Лучше остановиться на покупке ножей заводского изготовления. Особенности взаимодействия ножа и стального листа требуют особой прочности режущей кромки.

Устройство с регулятором лезвия

Самодельная гильотина по металлу с регулятором лезвия является востребованной конструкцией. Начинать сборку устройства можно с установки нижней рамы. После этого откроется возможность сделать платформу для будущей заготовки. Непосредственно регуляторы лезвий должны располагаться на верхней балке. Для этого устанавливаются в первую очередь боковые упоры. Большой высоты их делать не нужно. В данном случае многое зависит от размеров станины. После закрепления боковых опор можно приступить к непосредственному крепежу пластины с лезвием.

При этом прессовательные устройства могут использоваться различные. Для смены положения лезвий необходимо приварить к верхней балке специальную задвижку. Дополнительно потребуется установить фиксатор для закрепления лезвий в определенной позиции. После этого необходимо закрутить винт, с помощью которого появится возможность менять ширину зазора. Для этого нужно будет пользоваться гаечным ключом

Для того чтобы гильотина по металлу прослужила довольно долго, важно периодически уделять время обслуживанию механизма регулировки. С этой целью многие специалисты рекомендуют смазывать машинным маслом боковые задвижки

Непосредтвенно работа на гильотине по металлу может осуществляться за счет нажатия педали.

Работа наиболее простых ножниц по металлу

Принцип резки гильотинными (листовыми) ножницами заключается в том, что ножевая балка устройства, к которой прикреплена подвижная часть инструмента, по рабочему торцу должна иметь угол в 1,5…3°, вследствие чего резка металла происходит неодновременно по всей ширине. Это снижает усилие резки, но требует приёма, который бы компенсировал сдвиг листового металла (жести, плотного картона и пр.) при резке. Таким образом, потребуется надёжный прижим.

Основные узлы сабельной гильотины

Для привода самодельной гильотины можно применить электродвигатель небольшой мощности, поскольку энергоёмкость процесса невелика. Но по результатам расчёта максимального усилия резки часто достаточно и ручного привода, например, рычажного типа (в самодельных устройствах часто предлагается именно он). Потребуется также надёжное направление подвижных деталей в процессе резки, а также жёсткая опорная поверхность станины. В таком случае детали самодельной гильотины и само изделие не будут упруго деформироваться.

В чертежах обычно указываются пределы толщины и ширины листового металла, либо жести, на которые рассчитано устройство. Если же весь процесс получения листовых ножниц своими руками проводится самостоятельно, то проектирование начинают с уточнения силовых характеристик резки и выбора схемы механизма.

Исходными данными для выбора конструкции являются:

1. вид материала, с которым будут производиться операции;
2. предельные габариты листа по толщине, длине и ширине;
3. точность разделения;
4. предельные габаритные размеры ножниц;
5. тип привода.

Что можно резать самодельной гильотиной?

Самодельные гильотинные ножницы способны функционировать как полноценное заводское оборудование. Это убеждение доказали многие домашние мастера, создавшие подобный станок в домашних условиях.

Наиболее распространенными модификациями являются устройства, имеющие прямое движение ножа и с изменением угла. В первом случае нож двигается в вертикальном положении и обеспечивает точную резку металлических изделий. Вторая модификация способна разрезать не только листовой металл, но и пруты арматуры и большие металлические уголки.

Самодельная гильотина имеет некоторые ограничения по габаритам. Это объясняется просто. Промышленное оборудование обладает различными типами привода (гидравлическим, пневматическим, электрическим). В самодельном устройстве привод выглядит как механический рычаг или педальный механизм. Приложенное же мастером усилие напрямую влияет на толщину разрезаемого материала.

Гильотина для резки металла, собранная собственными силами, может быть оборудована электромеханическим приводом. Гидравлику или пневматику на привод установить достаточно сложно.

Самодельная гильотина способна разрезать:

• Сталь листовая – черная и оцинкованная толщиной до 1,5 миллиметров;
• Сталь нержавеющая до 0,6 миллиметров;
• Алюминий;
• Пластмассу;
• Картон.

При конструировании оборудовании желательно учитывать планируемый к резке материал.

https://youtube.com/watch?v=2Z9sDi_GVkE

Настройка и режимы работы ножниц Н3121

Настройка ножниц для резки полос заданной длины производится перемещением заднего упора. Расстояние заднего упора от режущей кромки нижнего ножа, определяется по шкале линеек, укрепленных на рейках заднего упора.

Электросхема предусматривает возможность работы машины в режимах «Одиночный ход», «Автоматический ход». Резка листов максимальной толщины и ширины, указанных в технической характеристике ножниц, недопустима на автоматических ходах, так как мощность установленного электродвигателя рассчитана на использование 30% от числа ходов ножевой балки.

Регулировка зазора между ножами ножниц Н3121

При резке листов зазоры между ножами должны быть установлены в пределах 1/20 — 1/30 толщины разрезаемого листа.

Прямолинейность линии реза зависит от правильности регулировки зазора.

Регулировка зазора между ножами производится передвижением стола. Не допускается резка листов максимальной толщины и ширины из материала, с пределом прочности более 50 кг/мм 2 .

В случае резки листа, предел прочности (временное сопротивление) σ которого свыше 50 кг/мм 2 , максимально допустимая толщина его определяется по формуле:

где δ _Х — максимально допустимая толщина листа из материала, предел прочности которого более 50 кг/мм 2 .

δ — максимально допустимая для резки толщина листа, указанная в характеристике ножниц

σ_ВР — предел прочности материала листа, который необходимо резать

Необходимо помнить, что точная и надежная работа ножниц зависит от качества заточки ножей. Нельзя допускать резки затупленными ножами.

При регулировке необходимо выдержать следующие зазоры: Толщина разрезаемого листа, мм — 1; 5÷3; 3÷6,3: 6,3÷12,5. Зазор между ножами, мм. — 0,15; 0,35; 0,5.

После установки зазора между ножами затянуть болты, крепящие стол к станине.

Ножи выполнены с четырьмя режущими кромками, при затуплении одной кромки ножи необходимо периодически переворачивать.

Гильотина-ножницы для резки металла своими руками: инструкция и чертежи

Гильотина для резки используются для раскроя листового железа (даже в пачке, в зависимости от характеристик установки) «холодным» способом, то есть без термического воздействия (например, с применением сварочника или «болгарки»). При этом рез получается ровным, следовательно, после рубки металла дополнительная обработка кромок практически не требуется.

Удобства налицо, но промышленные станки имеют существенный минус – высокую цену. Даже простейшие ручные (механические) модели дешевле 48 500 рублей не найти (китайские поделки за 10 000 – не в счет).

Более функциональные (гидравлические) отличаются порядочными габаритами, поэтому для применения в быту они малопригодны. Да и стоят не менее полумиллиона. Вывод – домашнему мастеру целесообразно изготовить гильотину своими руками. Как ее смонтировать – тема этой статьи.

Гильотина – общее название всех установок, которые позволяют раскраивать металл методом рубки. Суть процесса понятна из рисунка.

Автор предлагает немного отвлечься от темы и поразмыслить. Существует несколько разновидностей данных агрегатов, главное отличие между которыми – в принципе действия. По этому признаку выделяют модели эл/механические, пневматические, гидравлические и ручные (самые простейшие, которые чаще называют гильотинными ножницами).

Риторический вопрос – а нужны ли такие сложные и дорогостоящие агрегаты в быту, если гильотина относится к установкам «узкопрофильным» и используется не так уж и часто? Собственнику же мастерской, небольшого цеха по металлообработке ее проще приобрести, чем заниматься изготовлением самоделки. Тем более что окупится она довольно быстро. Поэтому далее – порядок сборки гильотинных (механических) ножниц.

Для использования в пристройке, сарае, гараже вполне подойдет такая малогабаритная установка.

Плюсы

• Небольшие размеры и вес. Следовательно, поменять местоположение гильотины, даже перевезти на другой участок, труда не составит. Полная автономность в работе. Не придется думать, как подвести к установке пром/напряжение.

Виды гильотинных ножниц

По типу привода гильотинные ножницы разделяют на:

• ручные;
• гидравлические;
• пневматические;
• электромеханические;
• комбинированные.

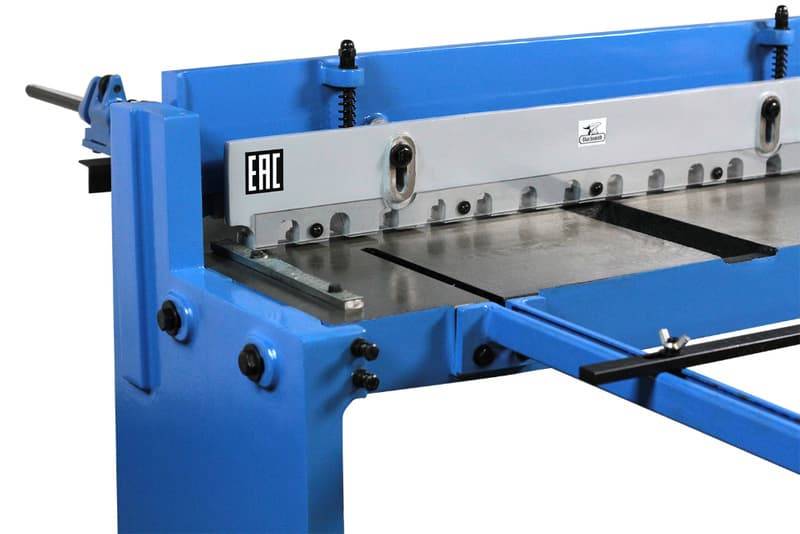

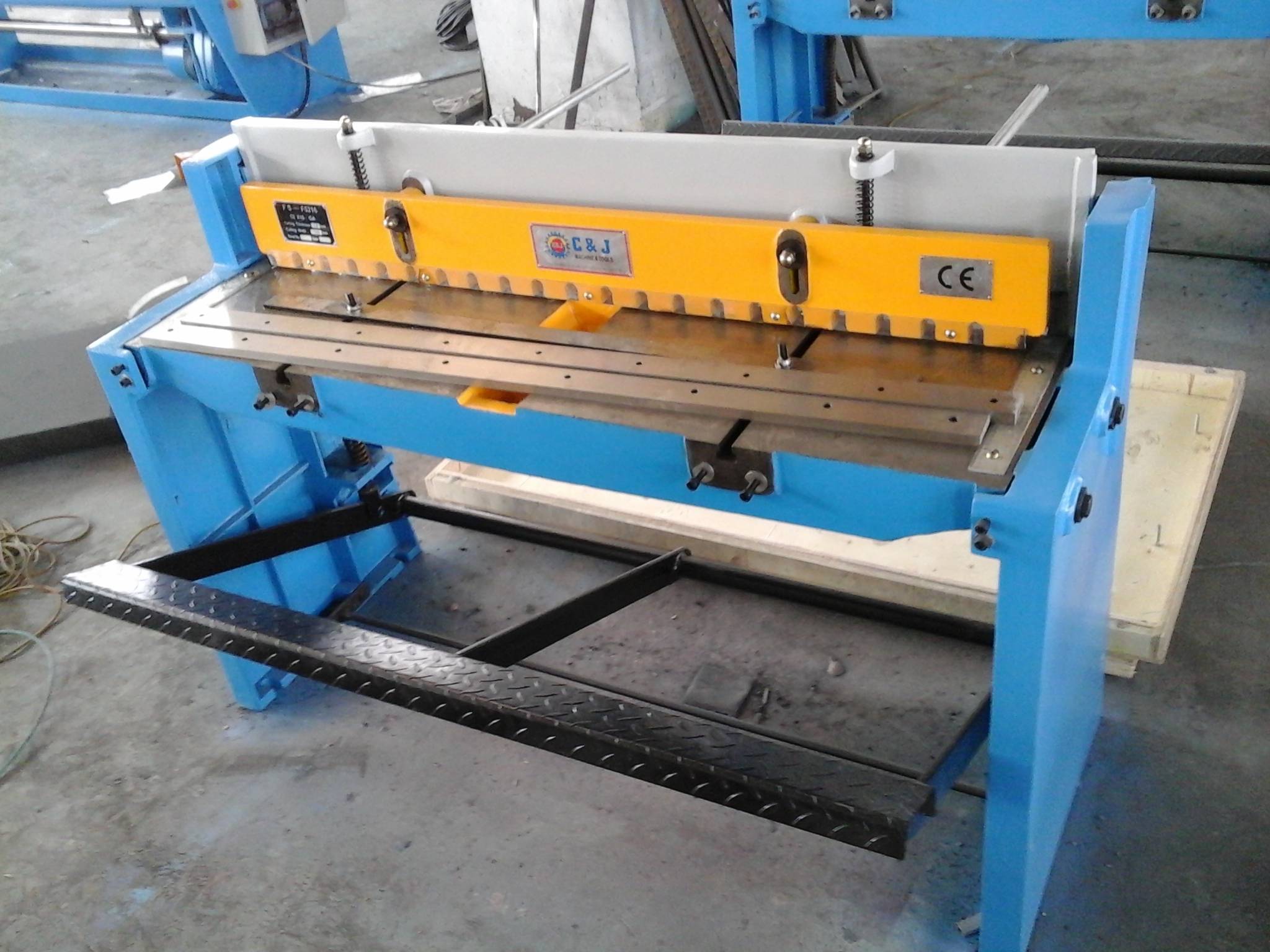

Ручные гильотинные ножницы

Ручная гильотина широко распространена не только на большом производстве, но и в автомастерских и даже домашних гаражах. Для функционирования не нужна электроэнергия, а лезвия справляются с тонким металлом, оргстеклом, пластмассой, резиной и картоном. Идеально подходит для решения бытовых вопросов. В действие приводится путём механического воздействия на рычаг, прикреплённый к лезвию.

Гидравлические ножницы

Распространены гидроножницы на средних и крупных заводах. Высокая точность резки и адаптивность к различным размерам металла сделали такие ножницы довольно популярными. Большие машиностроительные компании тоже отдают предпочтение именно гидравлическим гильотинам с возможностью разрезать металл шириной около 6-и метров и толщиной более 20-и миллиметров. Усилие в 500 МПа прикладывается по всей длине листа. Зазор между ножами регулируется автоматически или вручную. Иногда гидроножницы оснащаются ЧПУ, облегчающим массовое производство, фотодатчиками и защитными экранами.

Пневматическая гильотина

Ни одно крупносерийное производство не обходится без пневматической гильотины. Для её работы задействован компрессор либо центральная магистраль со сжатым воздухом. Высокая точность и скорость работы позволяет в сжатые сроки получить определённое количество качественных деталей. Принцип действия аналогичный гидроножницам.

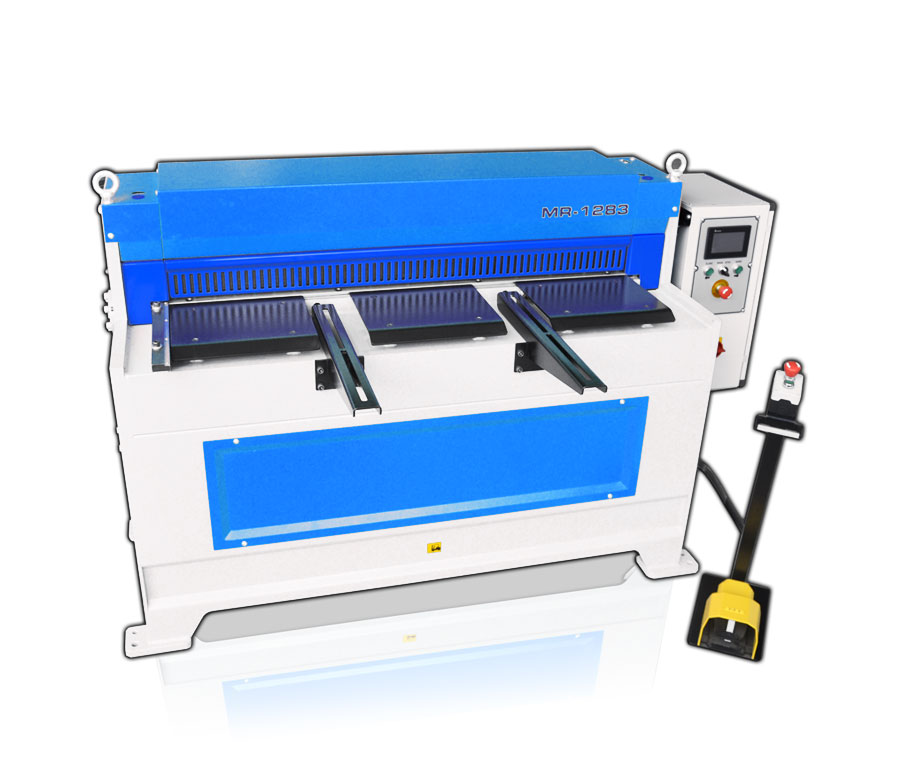

Электромеханические ножницы

Самый точно способ резки металла достигается с использованием электромеханических гильотинных ножниц. Размеры заготовки высчитываются встроенным компьютером, а нож приводится в действие двигателем. Такие гильотины дешевле гидравлических, но потребляет большое количество электроэнергии, из-за чего используется реже.

3 Виды гильотинных ножниц по металлу

В зависимости от толщины, размеров и свойств разрезаемого материала, интенсивности эксплуатации станка в ряде случае достаточно использовать ножницы гильотинные ручные, а в других – требуется установка гидравлического или электромеханического оборудования. На сегодняшний день производители предлагают большой ассортимент разнообразных моделей станков с различными опциями.

Самые мощные установки оснащены электроприводом и используются на крупных предприятиях в серийном производстве. Управление таким оборудованием осуществляют с помощью системы ЧПУ или контроллера. Качество резки отличное в обоих случаях, но гильотинные ножницы с ЧПУ позволяют полностью автоматизировать рабочий процесс и более функциональны. Цена на станки по металлу, соответственно, также варьируется в очень широких пределах. Но по принципу работы на сегодняшний день выделяют 5 типов данных установок:

• Гильотинные ручные ножницы по металлу – простейшее оборудование, которое применяется в производстве наиболее широко. Станок разрезает тонкие металлические листы, оргстекло, пластмассу, плотный картон и резину. Так как для функционирования этого оборудования электроэнергия не нужна, то подведение дополнительных коммуникаций не требуется, и его можно разместить в любом помещении. Благодаря этому, стоимость производственных процессов гораздо меньше, чем при использовании других типов гильотинных установок. Работу станка обеспечивает механизм рычажно-пружинного действия.
• Гидравлические ножницы – используют преимущественно на средних и крупных предприятиях. Их отличает высокая точность разреза, а также возможность обработки металла различной толщины. Нож приводится в действие гидравлическим приводом. Фиксация листа производится по всей длине разрезания прижимными гидравлическими цилиндрами, а регулировка зазора между верхним и нижним режущими ножами осуществляется механическим способом. Высокая точность реза достигается за счет высокоточной линейки и большой массы конструкции станка.
• Ножницы пневматические – принцип действия этого оборудования идентичен принципу гидравлических установок, но в них используется сжатый воздух, а не рабочая жидкость. Высокую точность резки обеспечивает задняя встроенная линейка. Работа механизма, основанная на давлении сжатого воздуха, позволяет обрабатывать заготовки большой толщины.
• Механические станки – это оборудование зарекомендовало себя как качественное и надежное, способное выполнять поставленные задачи. В то же время, они характеризуются низким уровнем электропотребления. Нож приводится в действие посредством карданного вала, получающего крутящий момент от электрического двигателя через промежуточную муфту.
• Электромеханическая гильотина – этот вид является самым продуктивным, потому что отличается значительным КПД и большой точностью разрезания, высчитываемого в микронах встроенным компьютером.

Существуют также комбинированные модели станков. Наиболее распространенная и популярная модель – пневматические ножницы НА3214 с наклонным ножом. Они надежны, просты в эксплуатации и ремонте. Предназначены для высокоточного разрезания листовых материалов с предельными характеристиками:

• прочность до 50 кгс/мм2 (500 МПа);
• ширина до 1,6 м;
• толщина до 2,5 мм.

Приводятся в действие кривошипным механизмом, лист фиксируется пневматическими цилиндрами. Задний упор имеет ручной привод, зазор между верхним и нижним режущими ножами настраивается вручную. В отличие от гидравлических ножниц, их возможно эксплуатировать при низких температурах, а благодаря отсутствию подтеков масла рабочая зона станка всегда чистая.

Свойства и принципы работы

Механические гильотинные ножницы имеют массивную станину, которая изготовлена сварным методом. В основе устройства два ножа, закреплённых на балках. Балка, находящаяся на столе, всегда неподвижна, а относительно неё совершает возвратно-поступательные движения главный рабочий орган, представляющий собой подвижную верхнюю ножевую балку. Также на рабочем столе имеется задний упор, относительно которого отмеряется и устанавливается длина реза.

Кривошипно-шатунный механизм механических гильотинных ножниц приводится в движение электродвигателем. Электропривод, посредством передачи на ремне и шкивах, сообщает вращение маховику. От него через редуктор вращение передаётся на вал, вращающий кривошип, состоящий из двух параллельно перемещающихся шатунов. Именно шатуны перемещают вверх-вниз ножевую балку. Когда смыкается подвижная и неподвижная балка, выполняется рез металлического проката.

Закрепить лист металлопроката перед резкой на рабочем столе можно прижимным устройством. Оно же уменьшает распирающее усилие, которое возникает между ножами. Зазор между ними можно регулировать перемещением рабочего стола.

Режимы работы механических гильотинных ножниц

Гильотинные ножницы, выпускаемые нашим заводом, способны работать в нескольких режимах. В описании каждого конкретного устройства можно найти его параметры. Гильотинные ножницы с механическим приводом, представленные у нас, могут работать в режимах:

• многоходовом (автоматическом);
• одноходовом;
• наладочном;
• с ручным проворотом шатунов.
