Выбор
Зачастую возникает вопрос, как подобрать гидроаккумулятор, учитывая способ его расположения. Вертикальные экземпляры объемом от 50 л имеют специальный клапан для стравливания. В них воздух собирается вверху, поэтому это делать удобнее и эффективнее. Горизонтальные для этого оборудованы дополнительным трубопроводом с ниппелем, сливом, шаровым краном. Процедура менее эффективная и немного сложнее.
Если же оборудование маленькой вместимости, то не имеет значения, какой гидроаккумулятор выбрать – оба вида имеют отдельный трубопровод, и чтобы избавиться от воздуха нужно полностью их опорожнять
В прилагаемой инструкции есть таблицы с данными, которые проинформируют, как выбрать гидроаккумулятор с нужными техническими возможностями для используемого количества воды и высоты труб.
Определение нужного объема
Частота включений, мощность нагнетателя, почасовой расход ресурсов, высота установки – факторы, имеющие значение для выбора ГА с требуемым количеством места внутри. Действует правило: лучше взять больше, чем меньше, ведь чем реже будет включаться помпа, тем лучше. Главное, уложиться в минимальные требования трубопровода. Настройка гидроаккумулятора проводится с учетом того, что его полезная вместимость составляет от 30 до 50% внутреннего пространства.
Расчет объема гидроаккумулятора учитывает следующие примеры:
- для разгрузки погружной помпы, уменьшения частоты ее включений (рекомендуемое количество около 30 в час) и для требуемой производительности 40 л/мин. рекомендуемый объем гидроаккумулятора – 70 – 80 л и больше
- только для поддержания напора и компенсации пиковых нагрузок достаточно будет самых маленьких размеров на 25 – 40 л
- с 25 – 40 л будет нормально работать схема с 4 единиц (умывальник, ванна, душ, водонагреватель) и потребностей 2 человек. Еще один пример: для двух туалетов, мойки, душа, умывальника с суммарным потреблением 20 л/мин будет достаточно 50 – 80 л, что должно удовлетворить 3 – 4 чел.
- для формирования резерва с обеспечением работы источника при отключении питания потребуется от 80 – 100 л и больше
Давление
Агрегат с нужным показателем выбирают, учитывая гидростатический натиск, определяемый высотой, на которую подается вода. На дом с высотой труб 10 м будет достаточно агрегата, возможности которого 1,5 – 2 бар. Если он установлен на первом этаже, в подвале или цоколе, то прибавляют еще 1 бар, необходимый для перекачивания на этот уровень.
Рекомендации как выбрать гидроаккумулятор и как должна осуществляться регулировка:
- рабочий показатель не должен быть ниже, чем у насоса при старте. При этом минимальная разница должна быть от 0,5, а максимальная – в среднем 2 бара
- при слабом напоре вода не дойдет до верхнего этажа. При значительном превышении нормы – бак будет постоянно пустой
- для стандартного двухэтажного дома подойдет емкость с минимальной мощностью в 1,5 и максимальной – до 4,5 бара
- расчет гидроаккумулятора должен учитывать, что если оборудование используют с погружным насосом, то показатель должен быть меньше нижней границы давления в нем на 10%
- для обычной бытовой техники необходимо 1,5 – 2,8 атм. Сила выталкивания должна быть немного меньше, чем в системе (на 0,1 – 0,2 атм) – так внутренняя мембрана не порвется
Производители стандартно устанавливают 1,5 бар, но значение может быть иное, поэтому перед подключением проверка манометром обязательная. Его подключают к ниппелю устройства. Если требуется иной показатель, то делают это обычным велосипедным насосом, принцип такой: воздух выкачивается – сила выталкивания падает, закачивается – увеличивается.
Выбор гидроаккумулятора будет удачным, если соблюдать следующие правила:
- чем чаще включается насос, тем большая емкость рекомендуется – для среднестатистической семьи из 3 – 4 человек подойдет 50 – 80 л
- чем больше, тем лучше, но учтите, что неиспользуемая вода застаивается
- чем вместительнее устройство, тем меньшая частота включения насоса, что повысит срок его службы. Это касается и груши, поскольку она будет реже сжиматься
- металл фланца для подключения должен быть из оцинкованной стали толще 1 мм или из нержавейки, так деталь прослужит дольше

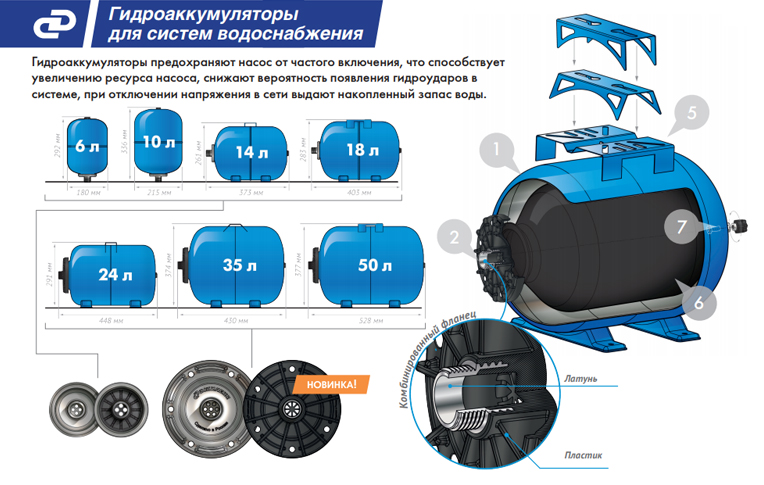

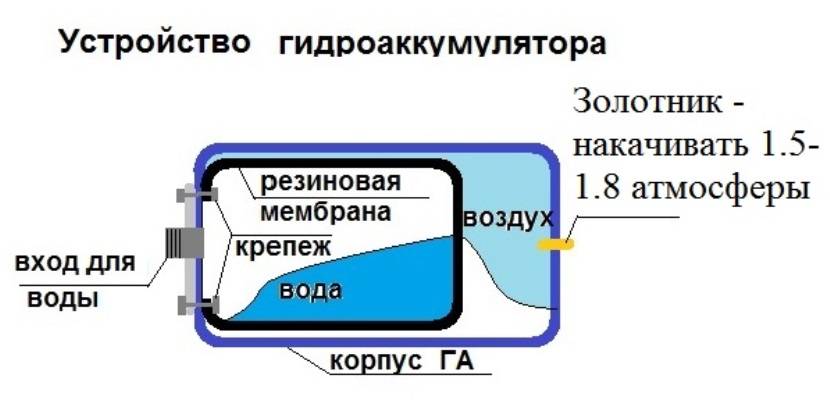

Устройство типового гидроаккумулятора
Конструкционно гидробак состоит из нескольких технических элементов. В него входят:
- Накопительная ёмкость.
- Резиновая мембрана, разделяющая накопитель на две камеры – водяную и воздушную.
- Штуцеры для подключения к трубопроводу.
- Ниппель для закачки воздуха.
- Манометр с реле давления.
- Фильтровальные устройства (на некоторых моделях могут отсутствовать).
Основным элементом конструкции является собственно бак-накопитель, в который закачивается вода из источника водоснабжения. Снаружи он выполняется из металла, и может иметь различный объём. В продаже есть модели, вмещающие в себя от 15 до 150 и более литров. Выбор конкретной модификации зависит от количества жильцов и точек водоразбора в доме.
Внутри накопительный бак разделён на две камеры водонепроницаемой мембранной перегородкой, выполненной из прочной, но эластичной резины. Одна из камер предназначается для заполнения водой, а во второй содержится воздух. При заполнении бака, водяная камера увеличивается в объёме, и резиновая мембрана выгибается. В результате воздух сжимается, создавая внутреннее давление. Как только оно достигает определённого уровня, сетевой насос отключается, и поступление воды в гидробак прекращается.
В металлическом баке имеется три отверстия:
- Для закачки воды в ёмкость из скважины.
- Для подачи её из гидроаккумулятора в домовой водопровод.
- Ниппель для закачки воздуха в воздушную камеру.
Ниппель находится в корпусе устройства со стороны воздушной камеры. Он необходим для регулирования давления внутри гидробака. Если уровень его недостаточен, через ниппель закачивается дополнительная порция воздуха, позволяющая увеличить объём камеры и напор в ней. На моделях, имеющих большой объём накопителя, устанавливается ниппель для стравливания воздуха из водяной полости. Он попадает туда вместе с закачиваемой водой, и накапливается внутри. В результате полезный объём ёмкости уменьшается, а при попадании воздуха в трубопровод, он может создавать пробки.
В металлическом баке имеются ещё два технологических отверстия. Одно предназначается для заполнения его полости водой, а второе – для подачи её во внутридомовую систему. Оба отверстия снабжены резьбовыми штуцерами для подсоединения к ним водопроводных труб. Кроме того, многие модификации оснащаются кранами для аварийного сброса воды в канализацию. Такая необходимость может возникнуть, например, при проведении ремонтных работ трубопровода или сетевой аппаратуры.
Стабильность и автономность работы гидроаккумуляторов обеспечивается манометром, связанный с реле. С помощью данного устройства запускается в действие сетевой насос, наполняющий ёмкость гидробака. В процессе водоразбора, убывающее количество воды в системе компенсируется поступлением её из гидроаккумулятора. Как только давление в баке падает ниже определённого уровня, реле включает в работу сетевой насос, и ёмкость вновь наполняется.
У некоторых моделей, комплектация включает в себя водяные фильтры. Они бывают грубой или тонкой очистки. Первые задерживают крупные частицы, содержащиеся в подаваемой из скважины или из колодца воде – глину, песок, мелкий мусор. Фильтр тонкой очистки позволяет задерживать невидимые глазу элементы: окислы металлов, мелкодисперсные взвеси, а иногда даже патогенные микроорганизмы. Использование фильтров позволяет не только улучшить качество воды, но и продлить срок эксплуатации бытовых приборов и сантехники, подключённой к водопроводу.
Принцип работы гидроаккумуляторов
Эти устройства также называют аккумуляторными или напорными баками и гидробаками для систем водоснабжения. Внешне гидроаккумулятор выглядит как металлическая емкость, разделенная внутри на две части при помощи специальной резиновой прокладки – мембраны. Этот элемент прочно закрепляют у горловины бака, где имеется отверстие для поступления жидкости.
На противоположной стороне аккумулятора располагается еще одно отверстие, предназначенное для воздуха. В этом месте устанавливают обычный ниппель, что сделано с определенной целью. Устройство гидробака имеет следующие особенности: поскольку мембрана делит его на два отделения, в одном из них находится вода, а в другом – воздух с определенной величиной давления.
Чтобы узнать этот параметр в резервуаре, пользуются манометром. Некоторые из моделей дополнительно снабжают фильтром с целью недопущения попадания загрязнений внутрь. Мембрану изготавливают из особой резины, отличающейся эластичностью и безопасностью для здоровья человека.
Принцип работы гидроаккумулятора после его подсоединения к водопроводной системе заключается в следующем: жидкость поступает из него под постоянным напором, а это позволяет повысить качество воды из водопровода и обеспечить требуемые условия для функционирования бытовых устройств.
Например, чтобы бесперебойно работала стиральная машина, ванна с гидромассажем и другая аналогичная техника, необходимо поддерживать определенную величину давления в системе водоснабжения. Почти всегда напорные баки укомплектовывают регулирующим устройством, которым является реле давления.
Можно таким образом настроить работу гидроаккумулятора в системе водоснабжения, что он будет включать /отключать подачу воды в прибор в зависимости от величины давления воздуха.
Функционирует он так:
- По мере забора жидкости из бака в его воздушной камере понижается давление.
- Реле после достижения минимальной отметки давления автоматически подключает насос, чтобы восполнялся объем воды.
- В итоге давление в емкости вновь повышается.
- Когда максимально возможное значение давления достигнуто, реле отключает водоподачу в бак.
В результате вышеописанный процесс, как работает гидроаккумулятор, позволяет значительно сократить число включений/отключений насоса, что способствует продлению ресурса функционирования техники. Если подключить насосное оборудование напрямую к автономному водопроводу, количество циклов существенно увеличивается.
Особенности монтажа гидроаккумулятора
К установке данного устройства предъявляют более строгие требования по сравнению с монтажом накопительного резервуара. Объясняется данная особенность тем, что накопитель, расположенный на чердаке, статичен, а в то же время гидроаккумулятор все время находится в динамическом движении, поскольку водная масса поступает в емкость и отбирается из нее, а в это время мембрана сжимается или растягивается.
Чтобы вибрация в процессе работы гидробака не передавалась водоснабжающей системе и предметам, находящимся рядом, его размещают на прочном и ровном основании, применяя амортизирующие прокладки из резины. Место его монтажа должно быть хорошо доступным и просторным.
Особенности устройства гидроаккумулятора для систем водоснабжения и принцип его функционирования требует периодического выполнения проверки, настройки и обслуживания. Перед монтажом следует знать, какое давление должно быть в пустой емкости. Обычно номинальная величина данного показателя составляет 1,5 бара – его устанавливают производители прибора (прочитайте: “Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке”).
Через время воздух частично покидает емкость. По этой причине нужно измерить давление манометром и при необходимости подкачать воздух или, наоборот, стравить его при избыточной величине данного показателя.
Не лишним будет уточнить величину нормального давления воздуха в незаполненном жидкостью гидроаккумуляторном баке для водоснабжения – информация об этом содержится в техпаспорте. Так как золотник имеет типовые размеры, для проведения замеров подойдет каждый манометр. Если гидробак не укомплектовали данным измерительным прибором, можно воспользоваться автомобильным вариантом.
Устройство гидроаккумулятора для систем водоснабжения предусматривает, что перед тем, как наполнять его водой, нужно удалять весь воздух из мембраны. Первый раз жидкость закачивают внутрь его медленно, тонкой струей под слабым напором. Это необходимо для того, чтобы не допустить повреждения мембраны, поскольку она при хранении в магазине могла слегка деформироваться или слежаться.
Все эти нюансы на первый взгляд кажутся незначительными, но они могут оказать существенное влияние на работоспособность гидроаккумулятора. Важным процессом является настройка требуемой величины давления в резервуаре.
После наполнения емкости водой следует повторно измерить манометром давление воздуха. Чем меньше его окажется в гидробаке, тем ниже будет этот показатель и тем больший объем жидкости можно закачать.
Но чем меньше в аккумуляторе воздуха, тем ниже рабочее давление жидкости в месте ее выхода из емкости. Допустимая величина его снижения может быть равной 1 бару, если возникла потребность в наличии дополнительного объема для хранения воды. При этом наблюдается понижение напора потока в системе.
После того как емкость наполнена, произведена ее регулировка и сделано подключение к водоснабжающей системе, можно приступать к настройке реле давления. К нему обычно прилагают инструкцию, содержащую подробное описание порядка действий.
Если посмотреть под крышку корпуса, то там можно увидеть две регулировочные пружины. Та, что больше, позволяет выставлять величину минимального давления, при которой реле запускает насос, а тот начинает закачивать жидкость в энергоаккумулятор для воды. При помощи меньшей пружины настраивают разницу между верхним и нижним значением.
По мере того как производится отбор воды из резервуара, давление начинает меняться. При достижении нижней величины замыкаются контакты реле, и включается насосное оборудование. В процессе настройки реле приходится несколько раз наполнять емкость и после этого ее опустошать. Как правило, разница между величиной давления включения и отключения равна около 2 бар.
В паспорте, прилагаемом к гидробаку, производитель указывает максимальное давление, на которое он рассчитан, но накачивать его до такого значения не имеет смысла. Дело в том, что при функционировании на пределе возможностей прибор быстрее изнашивается. Когда выполняется настройка реле давления, нужно учитывать, что разница между величинами давления отключения и воздуха в напорном баке должна составлять примерно 10%.
Особенности и назначение реле давления
Реле давления воды для насоса создано для обеспечения нормальной работы всей водопроводной системы. Как правило, автоматические регулировочные приборы на насосные станции почти не устанавливают. Определенный уровень контроля дает само реле.
Само реле работает в паре с гидроаккумулятором. Он состоит из металлического бака с водой. Внутри бака есть груша из резины или специальной мембраны. В эту грушу накачивают воздух. Воздух расширяет стенки мембраны и создает в баке нужное давление.
Во время уменьшения количества воды в гидроаккумуляторе, груша получает меньше сопротивления и давление падает. При определенных показателях давления реле включения насоса скважины сделает свою работу. Насос включится и начнет закачивать воду до тех пор, пока в емкости давление не выровняется до высшей отметки.
Таким образом, реле для водяного насоса является едва ли не самым необходимым устройством, которое полностью контролирует его работу и обеспечивает автономность всех процессов. От вас требуется только подключить и настроить реле. Подключают эти устройства к водопроводу и электричеству.
Существует также специальная автоматика для насосов, реле давления в таком случае являет собой электронный прибор с регулятором или экраном. Особенность электроники в более гибкой и простой настройке. Да и функций у нее намного больше.
Реле для насоса отопления работает не на давлении, а за счет измерения температур входящей и выходящей жидкости. Что, впрочем, совершенно естественно. Ведь в отоплении важен не столько напор, сколько эффективность обогрева радиаторов или отопительных контуров.
Термореле для насоса отопления имеет термометры для измерения температуры жидкости. Вам нужно только установить верхний и нижний порог температуры, а реле уже само дальше будет контролировать работу системы.
Мало кто знает, где находится реле топливного насоса или даже как оно выглядит. А между тем, именно реле топливного насоса позволяет обезопасить систему от возможных поломок. Как правило, реле топливного насоса размещают под бардачком.
Оно создано так, чтобы реагировать на уровень давления в топливном насосе. Слишком высокий уровень провоцирует переключение реле и его полную остановку.

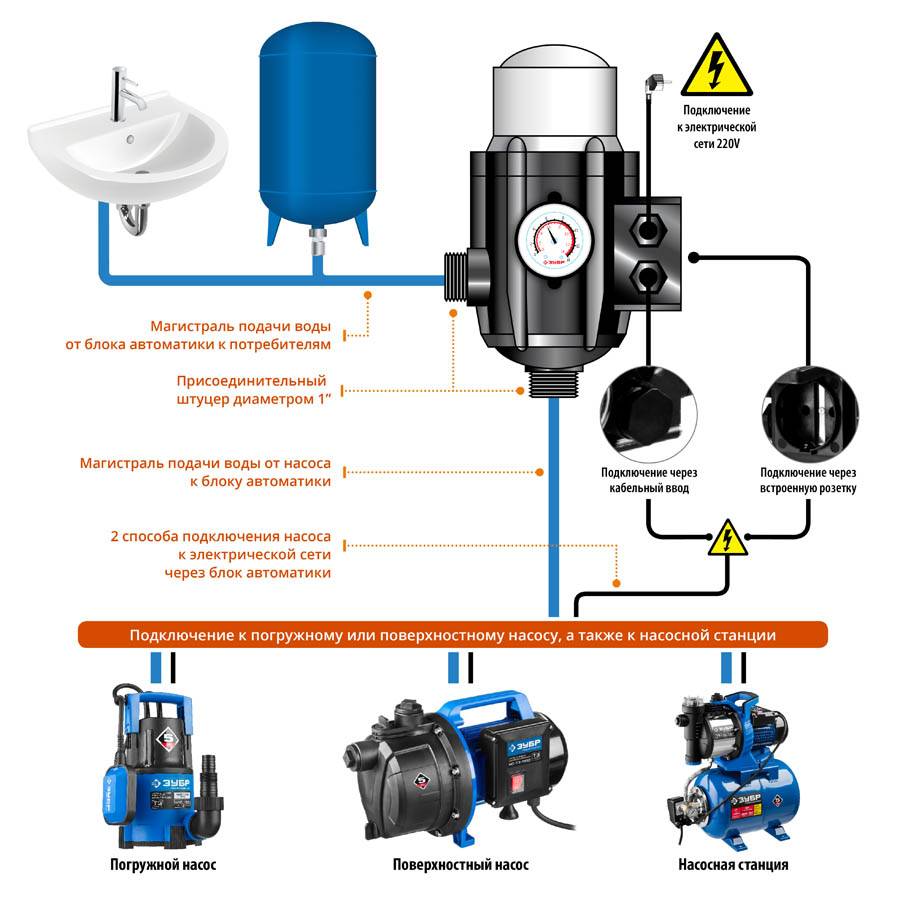

Схема подключения гидроаккумулятора
В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.
Схема обвязки повысительной насосной станции
Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.
На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.
Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.
Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.
Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

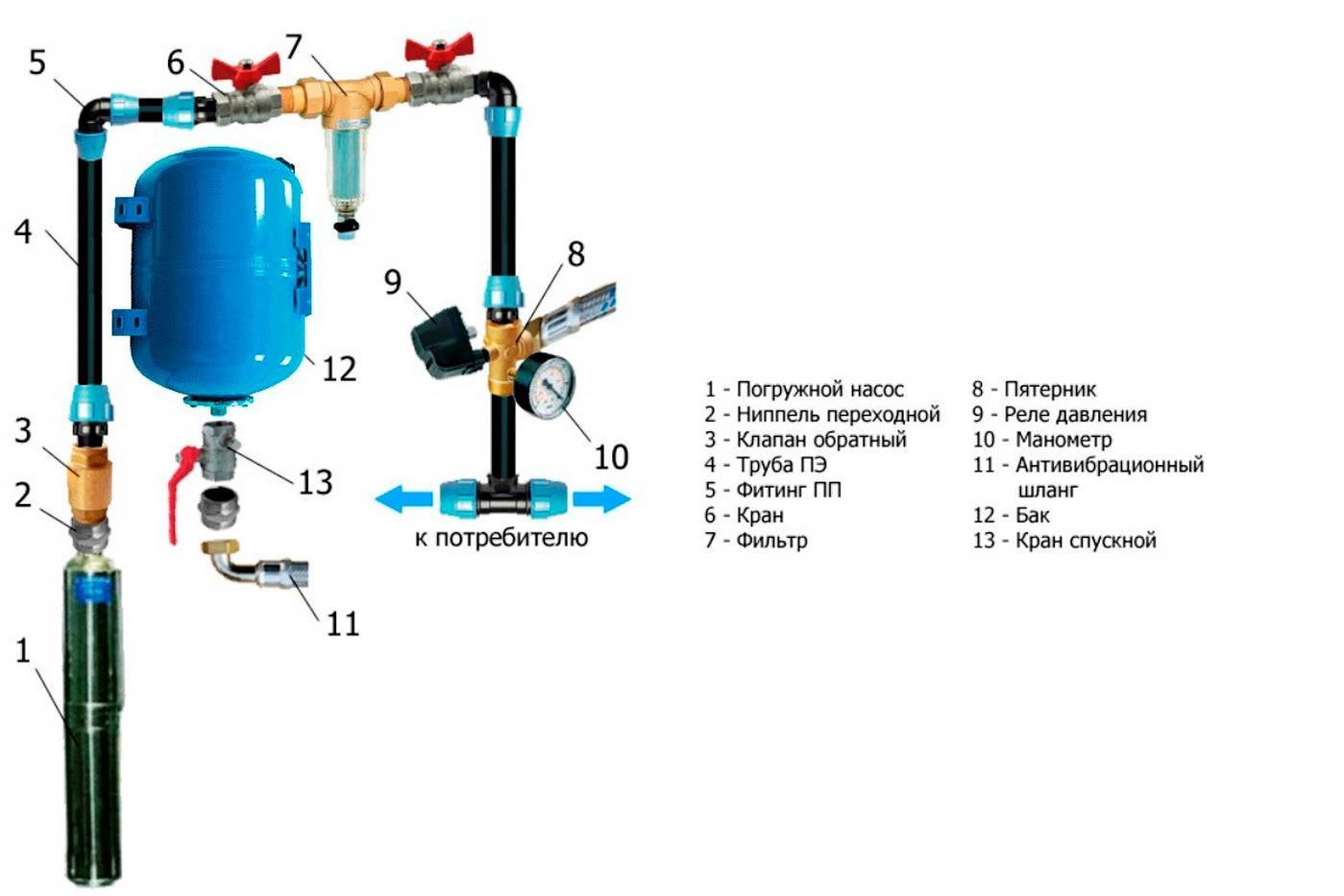

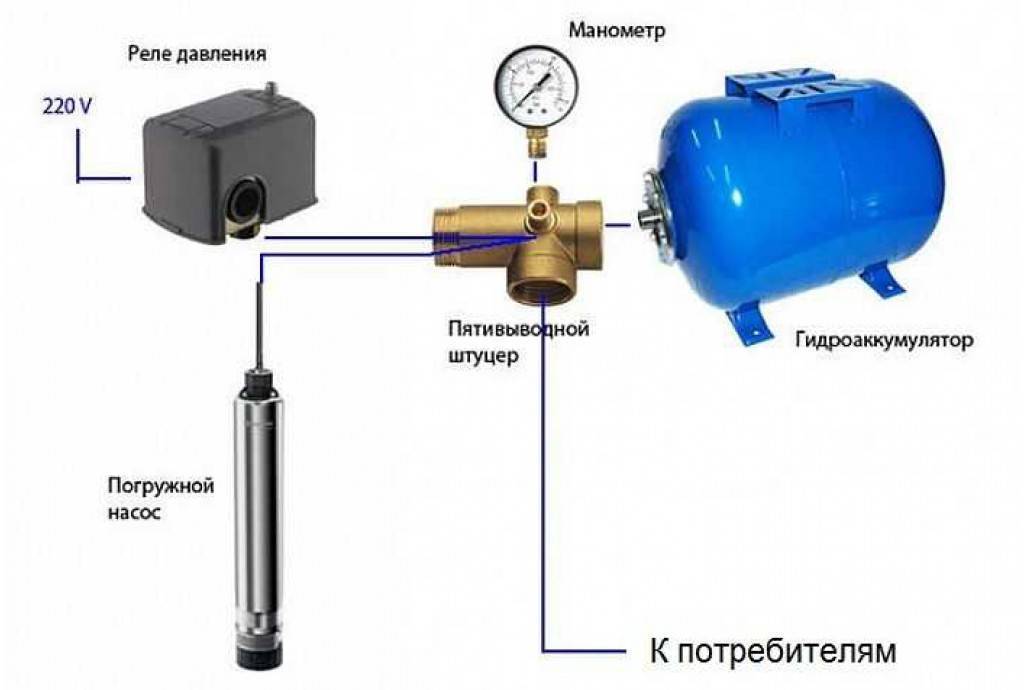

Схема для погружного насоса
Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.
При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.
Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.
Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.
Подключение гидроаккумулятора к водонагревателю
Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.
Подключение гидроаккумулятора к насосной станции
Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.
Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.
Фирмы производители гидроаккумуляторов
Цены на продукцию
Таблица фирм производителей и ориентировочная цена
| Изображение | Название фирмы | Страна произво- дитель | Объем (л) гидроакку- мулятора | Материал | Цена (руб) |
|---|---|---|---|---|---|
| Reflex | Германия | 25 | Сталь | 2700-3500 | |
| 60 | 5000-8000 | ||||
| 80-100 | 8000-12000 | ||||
| 500 | 28000-51000 | ||||
| Wester | Россия | 24 | 1100-1200 | ||
| 50 | 3200-3400 | ||||
| 80-100 | 4200-5600 | ||||
| 500 | 23000-25000 | ||||
| ДЖИЛЕКС | 24 | 1300-1400 | |||
| 50 | 3300-3400 | ||||
| 80-100 | 4700-6000 | ||||
| 500 | 23000-25000 | ||||
| Aquasystem | Италия | 24 | 1500-1700 | ||
| 50 | 4000-6000 | ||||
| 80-100 | 5500-7500 | ||||
| 500 | 24000-27000 | ||||
| Unipump | Китай | 24 | 1200-1400 | ||
| 50 | 2700-3000 | ||||
| 80-100 | 4300-5300 | ||||
| 500 | 7000-8500 | ||||
| 24 | Нержавеющая сталь | 3500-3700 | |||
| 80-100 | 10000-13000 | ||||
| UNIPRESS | 24 | 4200-4400 | |||
| 50 | 7000-7300 | ||||
| 80-100 | 9500-12500 | ||||
| HIDROFERRA | Италия | 24 | 4200-4400 | ||
| 80 | 11500-12500 |
Устройство гидроаккумулятора
Устройство гидроаккумулятора не отличается сложностью, он состоит из металлического бака со встроенной грушевидной мембраной или плоской диафрагмой из резины. Диафрагма крепится поперек корпуса между его половинками, грушевидный баллон устанавливают на входе около горловины – такой тип используют для подачи воды при индивидуальном водоснабжении. В задней части металлической емкости установлен ниппель, с помощью которого в корпус гидробака закачивают воздух, подстраивая его внутреннее давление к системе.
Гидробаки выпускают для отопительных систем, горячей воды (красного цвета) и холодного водоснабжения (синий цвет). В зависимости от объема гидробака и способа монтажа различают модели с горизонтальным расположением и объемные вертикальные агрегаты, которые устанавливаются на ножках.

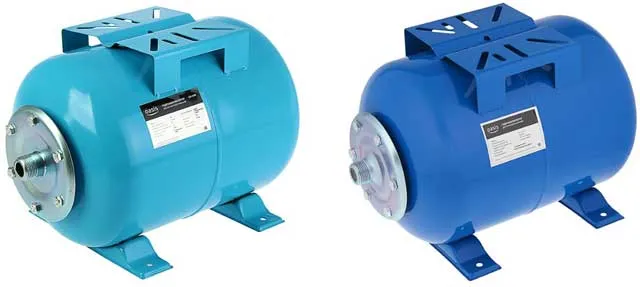

Горизонтальные модели небольшой емкости чаще используют в насосных станциях со встроенным центробежным электронасосом поверхностного типа и элементами автоматической системы управления. Гидробаки с вертикальным расположением используют отдельно, их удобнее монтировать при работе с погружными электронасосами. Вертикальные баки конструктивно отличаются от горизонтальных моделей: мембранная оболочка крепится в верхней и нижней части корпуса, помимо ниппеля для накачки воздуха они имеют дополнительный штуцер для его стравливания из резиновой оболочки.
Как выбрать подходящий гидробак
Самостоятельно вычислить необходимую производительность гидробака можно, воспользовавшись следующей формулой:
V = А х k х (Р мах + 1) х (Р min + 1) / (Р мах — Р min) х (Р возд. + 1), где
V – необходимый объём бака.
А – пиковый расход воды в доме в минуту.
Р мах, Р min – максимальное и минимальное давление, создаваемое устройством.
Р возд. – воздушное давление в баке.
К — коэффициент, значения которого различны для устройств разной мощности. Показатели коэффициента приведены в таблице ниже.
| Мощность насоса, кВт. | 0,55 — 1,5 | 2,20 — 3 | 4 — 5,5 | 7,5 — 9 |
| Коэффициент | 0,25 | 0,375 | 0,625 | 0,875 |
После проведения вычислений, рекомендуется брать поправку в большую сторону, на случай непредвиденного увеличения водоразбора. Например, если получилось, что необходимый для вашего дома объём бака составляет 33 литра, то лучше купить водяной аккумулятор ёмкостью 35-40 литров. Но чересчур большой бак приобретать также не следует: вода в нём будет застаиваться, в результате чего ухудшится её вкус, может появиться затхлый запах.
Для холодного и горячего водоснабжения нужно покупать отдельные модели. Различить водонапорные устройства по предназначению можно по расцветке бака. Модели для холодного водоснабжения, стандартно окрашиваются в синий цвет, а для горячего – в красный. Но иногда встречаются устройства, не имеющие опознавательной окраски, например с серебристым бачком. В этом случае, перед покупкой необходимо ознакомиться с инструкцией от производителя, где должно быть указано, для каких целей предназначен данный прибор.
1 Описание датчика и насосной системы
Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.
Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.
Основные понятия реле давления для системы с гидроаккумулятором:
- Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
- Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
- дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
- максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.
Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.
Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.
Всегда можно подсоединить дополнительный гидроаккумулятор, а также реле, автоматику, датчики и насосы.
1.1
Регулировка реле давления для гидроаккумулятора
Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.
Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.
- Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
- Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
- Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
- Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
- Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.
1.2
Как настроить реле давления на насосной станции? (видео)
Правила монтажа
При установке гидроаккумулятора, нужно, строго придерживаться определенных правил.
Первое, что нужно сделать, это подобрать участок в тепловой сети, где аппарат будет смонтирован.
Специалисты, настоятельно, советуют крепить расширительный бачок в обратную трубу, по которой циркулирует охлажденная вода.
Важно! Агрегат должен быть установлен пред насосным оборудованием. Для того, чтобы обеспечить максимальную защиту сети от резких перепадов давления рабочей жидкости, на выходе из отопительного устройства, нужно смонтировать предохранительный вентиль
Для того, чтобы обеспечить максимальную защиту сети от резких перепадов давления рабочей жидкости, на выходе из отопительного устройства, нужно смонтировать предохранительный вентиль.
У клапана то же предназначение, что и у гидроаккумулятора, но он способен выдерживать более высокие перепады давления.
Расширительный бак нормализует работу отопительной системы при незначительных скачках напора воды.
Прежде, чем приступить к монтажу, нужно выбрать место установки прибора. Не забывайте, что к устройству необходимо обеспечить свободный доступ, вам не должно ничего мешать добраться до регулировочного клапана воздушного отсека.
Между расширительным баком и насосом нельзя устанавливать запорную и регулирующую арматуру, она может существенно видоизменить гидравлическое сопротивление.
В помещении, где будет находиться гидроаккумулятор, температура воздуха должна быть не ниже 0 градусов. На поверхность приспособления не допускается воздействие механических нагрузок.
Приведение в действие редуктора для удаления воздуха из системы отопления частного дома, должно осуществляться, в соответствии с параметрами отопительной системы.
Если вы будете следовать всем вышеизложенным рекомендациям, то сможете собственными силами, без посторонней помощи, установить расширительный бачок.
В процессе выполнения работ следует строго придерживаться правил подключения, точно рассчитать оптимальный объем бака и использовать изделия, которые выполнены из материалов высокого качества.
Для чего нужен гидроаккумулятор в системах отопления, как его установить и настроить — предлагаем посмотреть в видеоролике.
Реле давления для гидроаккумулятора и как отрегулировать
Рассматриваемое приспособление используется для автоматического регулирования работы насоса
При регулировании реле давления нужно обратить внимание на следующие термины:
- Нижнее давление – это параметры запуска насоса, стандартное значение 1,5 Бар;
- Параметры верхнего давления используются для раздвижения контактов реле и дальнейшего отключения насоса. Здесь используются показатели в 2,5-3 бар;
- Гранично допустимое давление не должно превышать 5 бар.
После запуска станции вода начинает накапливаться в мембране или груше. В дальнейшем жидкость будет выталкиваться по трубам к потребителям. После приобретения необходимого оборудования нужно проверить давление воды. Рассматриваемые устройства имеют специальные манометры, но эксперты утверждают, что такие приборы имеют значительные погрешности измерений.
Обратите внимание! Для проверки показателей давления рекомендовано использовать манометр для автомобиля со специальной шкалой.
Реле давления
Во время проверки давления воздуха в мембранном баке снимают защитную крышку и подсоединяют манометр к ниппелю. Следует заметить, что при уменьшении давления в гидробаке, увеличивается объём закачанной жидкости.
Для создания необходимого напора жидкости в ёмкость нужно закачать воздух до установления давления на значении в 1,5 атмосфер. Увеличение показателей приводит к частым включениям и изнашиванию насоса. Слишком маленькое давление приведёт к раздуванию и выходу из строя резиновой груши.
Во время регулирования реле нужно снять крышку из прибора, после чего мы обнаружим корпус с двумя пружинами, на которых вкручены большая и маленькая гайки. Заметим, что первая гайка регулирует нижний уровень давления (обозначим её символом Р). Вторая, маленькая гайка используется для регулировки разницы давления (обычно обозначается буквой Н). Работу начинают относительно нижнего давления, которое выставляется на большой пружине.
Гидробак с реле давления
После заполнения гидробака сжатым воздухом включают насос и следят за положением стрелки манометра. Если показатели превысят верхнюю границу, нужно будет отключить насос. Предельный напор в системе устанавливается после остановки стрелки на манометре.
Обратите внимание! При регулировке нужно соблюдать рекомендованные параметры работы насосной станции, указанные в инструкции к изделию.
Во время настройки реле желательно соблюдать разницу между верхней и нижней границей давления в пределах одной или двух атмосфер, что обеспечит правильное использование насосной станции. После закачки воды и установления верхнего порога, насос отключают и начинают регулировать реле. Для этого маленькую гайку вращают до запуска механизма. Далее сливают воду с системы до тех пор, пока не запустится насос. Обычно это происходит при нижнем пороге давления.
Важно! Установите нижнюю границу на 0,1-0,3 атмосферы выше, чем давление в гидроаккумуляторе. Это позволит увеличить срок эксплуатации груши.. На следующем этапе работ вращаем большую гайку для установки нижнего давления
Далее включаем насос и следим за показателями стрелки манометра, она должна подняться до верхнего уровня. На этом работу по регулированию реле давления можно считать оконченной
На следующем этапе работ вращаем большую гайку для установки нижнего давления. Далее включаем насос и следим за показателями стрелки манометра, она должна подняться до верхнего уровня. На этом работу по регулированию реле давления можно считать оконченной.
