Гидравлический пресс своими руками из домкрата: чертежи, размеры

Что следует учитывать при разработке чертежа самодельного пресса

Плюсы и минусы

Евродрова имеют довольно много преимуществ перед такими видами топлива, как уголь и дрова, но есть и недостатки. Далее, будет представлено сравнение топливных евродров с углем и дровами.

Итак, преимущества евродров перед дровами:

Топливные евродрова калорийнее, чем обычные дрова. Объясняется это тем, что влажность брикетов составляет всего 8%, а влажность дров — около 50%. При сжигании одного килограмма дров выделяется 1930 килокалорий энергии, а вот при сжигании одного килограмма евродров выделяется намного больше энергии — порядка 5100 килокалорий.
Евродрова занимают меньше места, чем дрова. Если даже дрова аккуратно уложить в стопку, комбинируя их, то в любом случае евродрова будут занимать в 4 раза меньше места, чем дрова.
На рынке при продаже топливных евродров цена определяется именно по массе, а не по объему занимаемого пространства, как это делается в случае с дровами.
Отсутствие конденсата на дымовых трубах — это одно из самых главных преимущества евродров перед дровами. Дело в том, что при использовании дров в качестве топлива на поверхности внутренней стенки дымоходов образуется конденсат, который за один сезон может заузить его сечение. Объясняется это тем, что в составе дров содержится большое количество влаги (50%). При использовании евродров конденсат не образуется, так как содержание влаги здесь составляет всего 8%.

Вот такими преимуществами обладают евродрова перед дровами. А далее будет представлено сравнение евродров с углем:

Всем известно, что при сгорании каменного угля выделяется неприятный запах. Источником такого запаха является сера, которая в большом количестве содержится в угле. В евродровах же выделение серы в сотни раз меньше чем в угле, отсюда и запах практически не чувствуется.
После сгорания каменного угля образуется большое количество шлака, которого нужно вывозить и утилизировать. Это может стоить дополнительных затрат. Вообще, количество шлака, которое остается после сгорания угля в топке, составляет 40% от объема угля. А вот отходы, которые остаются при сгорании евродров, составляют всего лишь 1%. Кроме того, отходы сгорание евродров можно использовать в качестве удобрения.

А теперь несколько слов о недостатках топливных евродров:

Высокая стоимость.
Условия хранения. Брикеты следует хранить в сухом проветриваемом помещении, так как в условиях повышенной влажности, они могут рассыпаться.

Полезные советы и общие рекомендации

При изготовлении конструкции следует обрабатывать кромки заготовок абразивным инструментом, удаляя заусенцы. Для предотвращения постепенного отворачивания болтов необходимо ставить пружинные шайбы (гроверы) или использовать самоконтрящиеся гайки, применяемые в автомобильной промышленности.

Если после первого использования обнаруживается коробление верхней перекладины или стола, то следует установить перемычки из профиля с повышенной прочностью (например, с увеличенной толщиной или изготовленного из другого сорта стали).

При установке на раму электрического привода или пульта управления следует обеспечить защиту от поражения оператора током. Провода должны проходить в гофрированных рукавах вне зоны движения поперечины.

Наличие линии заземления и блока УЗО в распределительном щитке обеспечивает дополнительную защиту человека. Электрическое оборудование отличается повышенной опасностью, при работе категорически запрещено поправлять или удерживать детали руками.

Для запрессовки или снятия подшипников следует использовать оправки, изготовленные из алюминия или медного сплава. Прямое силовое воздействие на кольца приводит к разрушению детали.

Перед монтажом следует убедиться в правильном положении колес относительно отверстия в корпусе или вала, а затем аккуратно накачивать масло в рабочую полость домкрата. Аналогичные правила распространяются и на установку резинометаллических сайлентблоков, используемых в рычагах подвески автомобилей.

Топ-4 модели: характеристика и сколько стоят?

При выборе пресса для макулатуры обращают внимание на:

производительность;
развиваемую силу давления;
и другие технические параметры.

Исходить в первую очередь нужно из объемов требуемой переработки. Не стоит забывать о том, что указанные выше характеристики напрямую отражаются на стоимости устройства. Как правило, чем они лучше, тем дороже пресс.

Таблица: технические параметры и примерная стоимость популярных отечественных и зарубежных моделей прессов.

Модель	Усилие давления	Тип загрузки	Производительность	Габаритные размеры устройства	Размеры кипы на выходе	Вес одной кипы	Примерная стоимость
Barinel 1500-LP6	до 6 тонн	вертикальный	4–5 кип в час	160 × 56 × 67 см	50 × 50 × 50 см	10–30 кг	85–90 тыс. руб.
Статико-8 «Малыш»	до 8 тонн	вертикальный	3–4 кипы в час	218 × 70 × 84 см	70 × 60 × 50 см	40–100 кг	120–130 тыс. руб.
Гидравлический пресс ПГП-2	до 2 тонн	вертикальный	до 500 кг за 8 часов	200 × 64 × 42 см	50 × 40 × 35 см	10–20 кг	75–85 тыс. руб.
Orwak 5010-Е	до 3 тонн	вертикальный	до 500 кг за 8 часов	214 × 111 × 91 см	70 × 50 × 70 см	85–105 кг	100 тыс. руб.

Гидравлический пресс своими руками. Самодельное оборудование: чертежи, схемы :

Довольно часто в быту возникает необходимость выполнить всевозможные ремонтные работы или утилизировать отходы, в процессе чего не обойтись без гидравлического пресса. Гидравлический пресс своими руками можно изготовить, руководствуясь правилами проведения работ, представленными ниже.

Особенности изготовления гидравлического пресса

Для того чтобы изготовить гидравлический пресс, нужно будет подготовить традиционный домкрат, который выступит в качестве основного рабочего элемента. Необходимо помнить о том, что домкраты могут быть разными. По этой причине перед началом изготовления пресса нужно определить, какое максимальное усилие будет вам необходимо при проведении работ. Таким образом, если использовать гидравлический пресс, усиление которого не превышает 200 кН, то нужно будет применить только силу человека, которая должна будет прилагаться через специальный рычаг. Если предполагается использовать более мощное прессовое оборудование, то нужно будет использовать электропривод.

Перед тем как изготовить гидравлический пресс своими руками, нужно учесть, что существует множество разновидностей данного оборудования, каждая из них отличается конструкционными особенностями, месторасположением и количеством главных составляющих.

Технология проведения работ

Для того чтобы изготовить гидравлический пресс своими руками, первоначально будет нужно подготовить стальные заготовки разной формы и габаритов. Таким образом, для того чтобы получить основание пресса, нужно использовать толстый стальной лист, если такого нет, то можно изготовить его из отдельных отрезков стального профиля, сечение которого равно 100 миллиметров. Габариты основания будут зависеть от вида работ, которые предполагается выполнять. От этого параметра будет зависеть и устойчивость установки при эксплуатации.

Изготовление дополнительных элементов

Перед тем как начинать изготавливать гидравлический пресс своими руками, нужно учесть, что в роли направляющих стоек необходимо применить отрезки металлического уголка, размер которого равен 100х100 миллиметров, его высота должна быть равна 1,5 метра. Таких заготовок должно быть 4. Эти элементы необходимо приварить вертикально к стальному основанию, расположив по два с обеих сторон. Шаг между рядом расположенными уголками должен быть равен 100 миллиметрам, что необходимо для того, чтобы концы рабочего упора конструкции помещались. Их необходимо сделать такой же ширины. В верхней зоне все стойки должны быть сопряжены между собой посредством приваренного к ним стального профиля, изготовить его необходимо по соответствующему размеру. Этот же элемент станет выступать в качестве неподвижного упора, когда вы изготавливаете пресс гидравлический ручной.

Сборка съемного упора

Пресс гидравлический ручной изготавливается по определенной технологии, которая предполагает на следующем этапе начало сборки одного из элементов гидравлического пресса, он называется съемным упором. Его следует установить таким образом, чтобы шток домкрата был укреплен в его центральной части. Тогда как сам съемный упор при работе должен скользить между направляющими стойками. По этой причине его длина должна быть эквивалентна расстоянию между наружными краями стоек, в качестве которых выступают уголки. Работа гидравлического пресса должна предполагать жесткость конструкции, для этого съемный упор нужно изготовить из полотна стали, толщина которой равна 10 миллиметрам. Из него с помощью металлорежущего инструмента нужно выкроить 10 равных по габаритам пластин, ширина каждой из которых должна быть равна 100 миллиметрам. Две пластины нужно сделать короче остальных на 10 миллиметров. После длинные пластины нужно укрепить между собой в отдельных точках или швом. Тогда как короткие пластины должны быть приварены с двух сторон данного блока с отступлением от концов 10 сантиметров. При запуске оборудования данные выступы не позволят съемному упору двигаться в сторону.

Устройство и функции гидравлического пресса

Гидравлический пресс – это такое оборудование, которое специально предназначено для обработки деталей и заготовок путем воздействия на них высоким давлением. Работает такой пресс за счет давления жидкости, воздействующей на элементы его конструкции.

Конструкция большинства гидравлических прессов предусматривает вертикальное расположение рабочего цилиндра, но есть и модели, в которых он расположен горизонтально. Различные модели прессов могут создавать рабочие усилия в диапазоне от нескольких десятков до нескольких тысяч тонн.

Вариант исполнения гидравлического пресса заводского производства

Принцип действия гидравлического пресса основан на законе Паскаля, известном нам из школьного курса физики. Конструкцию пресса составляют две рабочих камеры разного размера или, как их еще называют, цилиндры. Принцип работы гидравлического пресса, если описать его несколькими словами, заключается в следующем.

В меньшем из его цилиндров создается высокое давление рабочей жидкости, которая по соединительному каналу подается в камеру большего диаметра и воздействует на поршень, соединенный с рабочим инструментом. Последний и оказывает давление на обрабатываемую деталь, которая располагается на жесткой опоре во избежание ее перемещения под его действием. В качестве рабочей жидкости во всех гидравлических прессах используются специальные масла.

Принцип работы гидравлического пресса

Наиболее широкое применение гидравлические прессы нашли при выполнении таких операций над металлическими деталями, как штамповка, ковка, правка, гибка, выдавливание труб и других профилей. Кроме того, при помощи таких прессов выполняется брикетирование, пакетирование и прессование различных материалов (как правило, для этих целей используется мини-пресс).

Устройство гидравлического пресса позволяет активно использовать его как на предприятиях по производству изделий из резины, пластика и древесины, так и в других областях. Разнообразие функций и сфер применения этого оборудования определяют существование его различных модификаций. Например, в продаже можно найти пресс гидравлический настольный, мини-пресс, пресс гидравлический напольный, пресс гидравлический ручной, прессы с манометром и без.

Оборудование для производства брикетов

Прессовое и сушильное оборудование, представляющее собой технологическую линию по производству брикет, в домашних условиях недоступно из-за своей высокой стоимости и габаритов. Домашние мастера используют самодельные станки, позволяющие отформовать смесь для топливных брикетов в кирпичики или «шайбы». Главные элементы подобной установки – это механизм, создающий давление, и сама форма. Как их объединить в одно целое – решать вам, вариантов существует множество.

На данный момент самодельный пресс для брикетов изготавливается домашними умельцами в 3 исполнениях:

с ручным приводом;
с применением домкратов;
с гидравлическим приводом.

Первый вариант самый простой. Из металлической профильной трубы на сварке выполняется рама, которая для удобства может прикрепляться к стене дома или сарая. В нижней части рамы неподвижно устанавливается форма круглой или прямоугольной конфигурации, а сверху на шарнире крепится длинный рычаг. К нему присоединяется нажимной элемент, входящий внутрь формы с небольшим зазором.

Второй и третий варианты отличаются тем, что пресс для опилок механизирован домкратом либо гидроприводом, устанавливаемым вместо рычага. Для того чтобы во время прессования из формы могла вытекать вода, в ее донной части делается несколько небольших отверстий. Конструкция такого станка показана на видео:

Что понадобится для создания пресса своими руками

Перед тем как своими руками сделать прессующее устройство, придется определиться с необходимыми инструментами и материалами.

Материалы

Для создания прессовой конструкции приобретают следующие материалы:

Швеллер. Специалисты советуют покупать изделия высотой около 14 см и шириной 6 см.
Трубы. Для создания пресса используются трубки размером не меньше 4 х 4 сантиметра. Подходят изделия с прямоугольным и круглым сечением.
Металлические уголки. Компоненты используют при создании каркаса основной рамы. Также они пригодятся при сборке транспортного столика. Длина и ширина каждого железного уголка должна составлять пять сантиметров.
Стальные листы. Устанавливаются, чтобы выровнять возможные неровности на поверхности. Для изготовления пресса используются листы из стали толщиной 7-8 мм.
Стальные пластины. Применяют для дополнительного укрепления конструкции. В таком случае ставятся плотные пластины толщиной около сантиметра.
Часть трубы длиной 10-15 сантиметров. Устанавливают для соединения домкратного штока.

Инструменты

Чтобы своими руками собрать гидравлический пресс, заранее заготавливают специальные инструменты. К ним относят:

резьбовую вилку;
болгарку для разрезки металлических изделий;
уровень;
рулетку;
электрическую дрель;
слесарную ножовку;
электроды со сварочным аппаратом для соединения металлических компонентов.

Процесс изготовления

Когда чертеж вашего будущего гидравлического пресса готов, а все необходимые материалы, инструменты, оборудование и комплектующие в наличии, переходят непосредственно к изготовлению. Первое, что необходимо сделать, – это нарезать весь металл, руководствуясь размерами, указанными в чертеже.

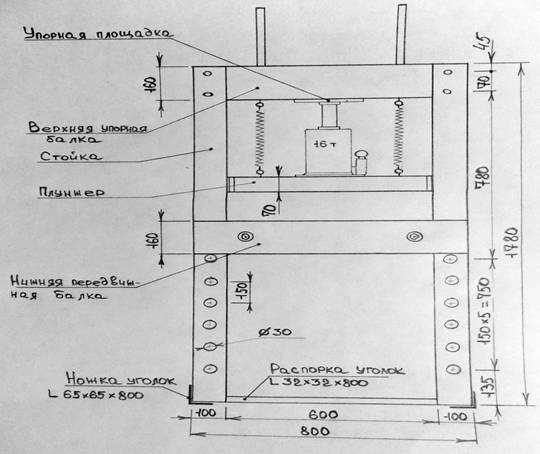

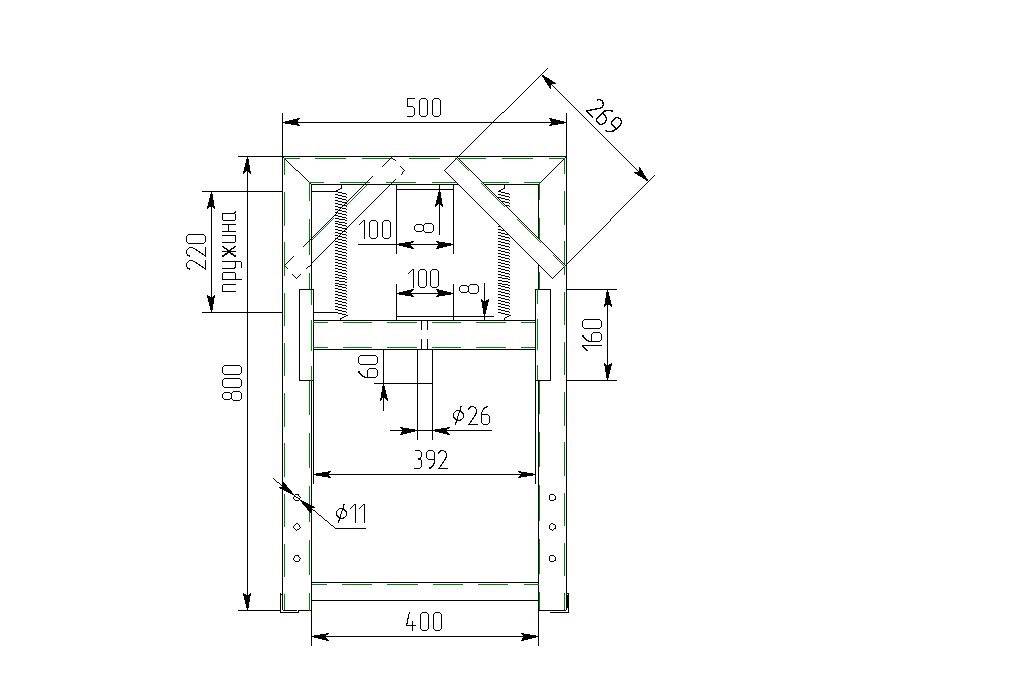

Один из вариантов чертежа для изготовления пресса

Теперь следует сделать основание пресса, для чего сваривают между собой подготовленные квадратные трубы, а на сформированный из них прямоугольник наваривают стальную пластину. Затем сваривают между собой боковые и верхнюю часть рамы, тщательно следя за тем, чтобы полученная П-образная конструкция была ровной и имела строго прямые углы в соединениях. Теперь полученную конструкцию следует приварить к основанию и можно считать, что рама для вашего гидравлического пресса готова.

Следующий элемент, который вам необходимо будет сделать для пресса, – это подвижная платформа. Для ее изготовления можно использовать швеллер, квадратную или прямоугольную трубу. В центральной части платформы приваривают отрезок трубы, который будет служить гнездом для головки штока домкрата. Для изготовления направляющих для рабочей платформы вам потребуются две стальные полосы, длина которых должна соответствовать ширине рамы пресса по ее внешнему контуру.

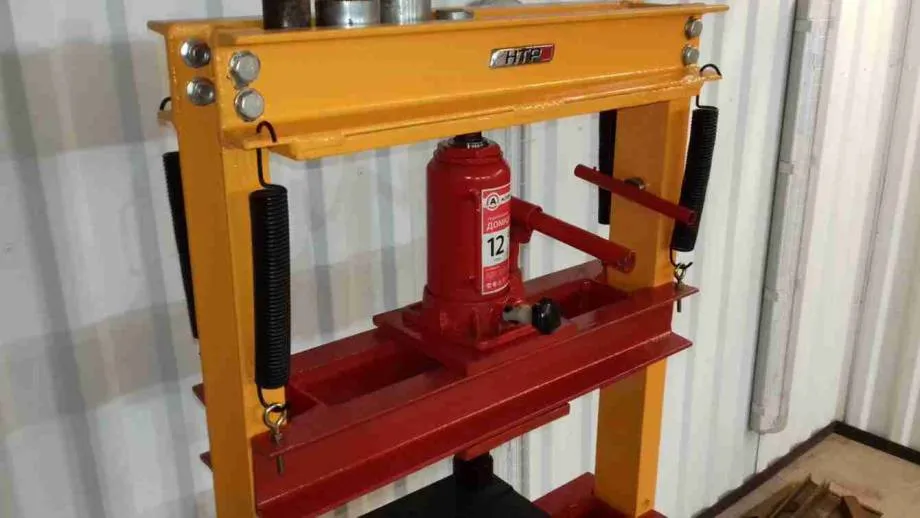

Вариант конструкции пресса с подвижной нижней платформой, фиксация которой производится болтами

Полосы крепят к боковым сторонам передвижной платформы при помощи болтовых соединений, предварительно заведя ее внутрь рамы. По такой же схеме изготавливается и съемный упор, но в его направляющих полосах просверливаются отверстия напротив стоек рамы для фиксации на нужной высоте. Завершает процесс изготовления гидравлического пресса своими руками установка оттягивающих пружин и самого домкрата. Удобен такой гидравлический пресс еще и тем, что вы всегда сможете извлечь из него домкрат (например, если вам необходимо использовать его для ремонта автомобиля).

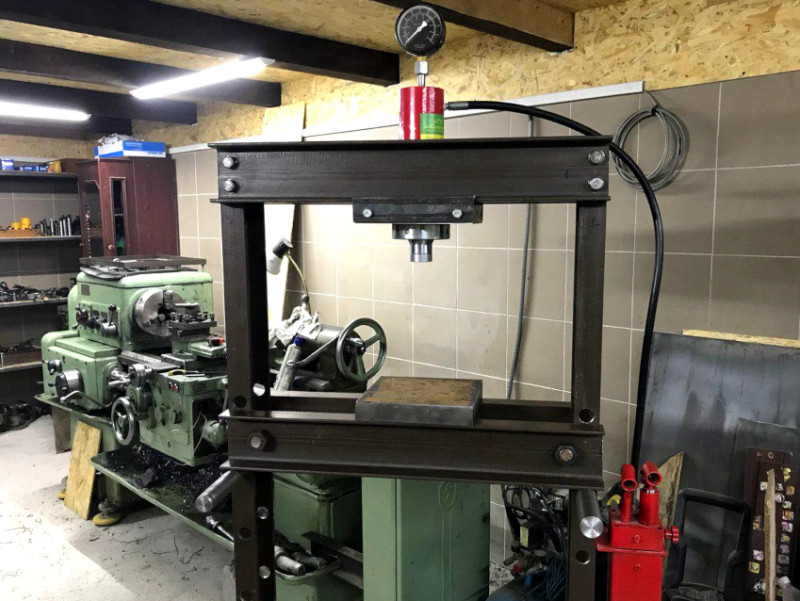

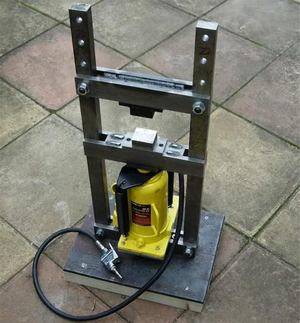

Внешний вид готового самодельного пресса

Доброго времени суток друзья! Выношу на ваш суд сделанный мной гаражный пресс.

Для чего он нужен? Владельцу УАЗа с передней пружинной подвеской думаю не нужно объяснять, ведь там приличное количество здоровенных сайлентблоков прессовать которые тисами и прочими подручными средствами занятие крайне неблагодарное, а бежать в сервис с большими продольными рычагами (клюшками) наперевес мне совсем не улыбается. Да и люблю все делать сам по машине и в сервис ни разу не обращался пока… Вариант покупного отмел сразу т. к. за внушительную сумму на рынке предлагается откровенное хлипкое барахло, а качественный пресс от именитых производителей стоит совсем неподъемных денег выкидывать которые на пресс нет никакого желания.

В общем сказано — сделано. Прикинул свои возможности и обзавелся необходимым материалом. В конструкции нет сварных соединений (все на болтах) как сварщик я не очень, да и болтовую конструкцию всегда можно быстро разобрать для перевозки например или переделки. Никаких хитрых инструментов для создания пресса не понадобилось дрель и болгарка, сверла больших диаметров

Немного о размерах, ниже приведу полную деталировку изделия но при создании не придерживался чьих либо размеров делал под себя, свои цели и задачи. Что мне возможно понадобится прессовать самое большое на этом прессе? Ну допустим ступичные подшипники или перепрессовать чулок моста, вот исходя из этих соображений и выбрал размеры агрегата. Так же не советую делать пресс черезмерно широким изламывающий момент будет возрастать пропорционально увеличению ширины пресса

Конечно, не все, но большинство хозяев сталкиваются с бытовыми ситуациями, в которых пресс мог бы значительно облегчить работу. Для того чтобы оказывать давление на предмет с большой силой, часто используют именно это устройство. Наиболее востребованным и надежным считается гидравлический агрегат. Поскольку покупка его обходится дорого, многие разрабатывают свои конструкции, к примеру, самодельный пресс из домкрата.

Пресс своими руками: чертежи

Гидравлический вакуумный пресс обладает некоторыми особенностями, которые лучше построить на чертеже, чтобы точнее разобраться с размерами элементов конструкции и принципиальной схемой их построения.

Прессовочный агрегат обычно состоит из трех основных частей. Его основой является рама, на которую крепятся остальные элементы устройства. Она должна быть достаточно прочной, чтобы выдерживать нагрузку прессовочного давления и удерживать изделия, подвергающиеся обработке. Поэтому ее выполняют из отрезков металлической рельсы или профилированной трубы.

Поверхность рабочего стола, сделанная из толстых стальных пластин, предназначена для расположения деталей, подготовленных к обработке.

Система гидравлики, которую обычно делают из водяного насоса, создает давление и приводит рабочий процесс в действие. При этом КПД прибора, изготовленного самостоятельно, по эффективности не уступает готовым покупным моделям.

Для создания гидравлической системы используется большая часть бросовых материалов, получивших новое предназначение.

Рабочий процесс прессовки осуществляется при полном контроле мастера в ручном режиме.

Простой механический

Простые конструкции механического пресса используют в быту для работы с наиболее мягкими материалами, такими как кожа, пластик, поролон, алюминий или картон.

Для изготовления такого прибора понадобится смонтировать, с помощью шурупов, раму из 4-х металлических уголка, длиной 55 см, соединенную с такой же конструкцией из фрагментов, длина которых 90 см. Получается 2 прочных прямоугольника, собранных из уголка, которые соединяются между собой железными трубками.

Готовую коробку можно усилить прутьями, расположенными под углами к раме, и стальной обшивкой. В одной из металлических пластин корпуса делают небольшую дверцу, чтобы закладывать и вынимать предметы для обработки.

Поршень делают из двух сваренных металлических швеллеров, средняя длина которых составляет 60 см. В наложенном поверх них поперечном куске стальной балки устанавливают фланец с прутом внутри. Механическая работа производится этим прутом, с надетыми на него подшипником и гайкой.

Размеры простых конструкций могут быть довольно небольшими, в зависимости от индивидуальных потребностей изготовителя.

Гидравлический

В основе рабочего процесса гидравлической конструкции лежит взаимное движение двух цилиндрических емкостей, заполненных маслом, с поршнями. Они создают необходимую силу давления для прессовочного воздействия на различные материала, включая сталь и цветные металлы.

Для отжима сока

Ручной винтовой прибор, с перемычками и устройством для крепления на емкость, может служить удобным прессом для переработки сельскохозяйственной продукции на соки.

Прижимное устройство состоит из длинного винта, диаметром около 16 мм, в нижней части которого можно установить пластину для воздействия на большую площадь, а сверху прикрутить ручку для механического действия пресса.

Конструкция гидравлического пресса

Устройство и принцип действия

Пресс гидравлический — это устройство, предназначенное обработки заготовок и деталей методом воздействия на них высоким давлением. Работает такое пресс-устройство за счёт создания давления жидкости на основные несущие элементы конструкции.

Большинство гидравлических устройств, по своей конструктивной особенности, предусматривают размещение рабочего цилиндра в вертикальной плоскости, но есть и модели, в которых рабочий цилиндр имеет горизонтальное расположение.

Основным действующим элементом самодельного гидравлического оборудования является обыкновенный автомобильный домкрат. В принцип действия домкрата заложен основной закон гидродинамики (закон Паскаля), согласно которому давление жидкости, возникающее в гидросистеме замкнутого типа, распределяется равномерно во всех направлениях. Это значит, что если две различные ёмкости (цилиндры) объединить в одну рабочую систему и в меньшей создать определённое давление жидкости, то в большом цилиндре тоже возникнет высокое давление. Причём усилие, приложенное на малый цилиндр, увеличивается в большом сосуде пропорционально разнице объёмов цилиндров.

Большое разнообразие сфер применения и функций этого оборудования создаёт многие его модификации. Так, в торговой сети можно приобрести настольный гидравлический пресс, напольный пресс, мини-пресс, ручное устройство, оборудование с манометром и без него.

Выбор конструкции

Автомобильный гидравлический домкрат стаканного типа способен создать очень значительное давление. И по большому счету для бытовых целей мне такая мощность не нужна. Но раз я уже решился сделать гидравлический пресс, то нужно выполнить работу на совесть. Вдруг пригодится для более серьезных дел, кроме выдавливания сока.

При помощи самодельного пресса можно заниматься:

штамповкой и ковкой;
контролированным изгибом металлических деталей;
выравниванием материалов;
выжимом запрессованных подшипников;
пакетированием и прессовкой различных предметов.

Кроме этого с помощью пресса можно получать масло из различного сырья, которое найдет применение в кулинарии и медицине. А если нужно что-то склеить между собой, то долговременное сжатие обеспечит железобетонную прочность соединения. При желании прессу можно найти в быту широкое применение.

Перед началом работы мне оставалось решить два вопроса. Каким способом собирать станину для пресса из гидравлического домкрата. И как расположить в ней сам механизм. Выбор положения повлияет на весь процесс создания пресса. Потому что лучшее давление и больше возможностей получается, когда домкрат будет перевернут и его шток будет двигаться вниз.

Но дело в том, что «вниз головой» механизм перестает работать. Масло, нужное для работы стекает «к голове» и не будет поступать куда следует. Конечно же, проблема решается доработкой устройства. Причем тремя способами.

И самый простой из них – закрепить сверху станины расширительный бачок для масла и патрубком соединить его с заливной горловиной домкрата. Другие способы более сложные и требуют либо разборки механизма и его усовершенствования, либо доработки станины третьей балкой.

Я решил, что лишние сложности мне не нужны. Поэтому я выбрал способ установки домкрата в его обычном положении. А что касается самой станины, то я наоборот выбрал немного более сложный путь. Решил собирать ее на болтах.

По сравнению со сваркой, времени это займет больше. Придется повозиться с точной разметкой для каждого крепления. Но я знаю одну истину. Давление и возможный перекос несовместимы со сварочными швами. Как ни старайся при сварке, а всегда существует риск, что деталь уведет в бок

А для надежной станины очень важно выдержать правильные углы. Да и возможность снять домкрат с рамы для неожиданных других целей тоже не лишняя

Особенности созданного своими руками электрогидравлического пресса

Самостоятельно можно изготовить не только пресс ручной гидравлический, но и устройство, оснащенное электроприводом. Такое приспособление способно развивать огромные усилия, что расширяет функциональные возможности оборудования и повышает его эффективность.

Гидравлический пресс с электродвигателем можно создать как напольного, так и настольного типа

Принцип работы созданного своими руками пресса гидравлического с электроприводом состоит в следующем. Гидравлический насос приводится в действие при помощи двигателя, который подключен к электросети. В свою очередь, гидронасос способствует поддержанию необходимого давления рабочей жидкости в первой камере пресса. Поршень обеспечивает передачу давления во второй резервуар пресса, где оно возрастает в несколько раз. Таким образом, полученное усилие передается из второго цилиндра на обрабатываемый материал.

С электродвигателем можно создать как напольный, так и настольный гидравлический пресс своими руками. Оба варианта будут отличаться габаритами и значением усилия, оказываемого на обрабатываемую заготовку. Для настольных приспособлений оно не превышает 20 тонн, а для напольных – 100 тонн.

Пресс гидравлический своими руками с электродвигателем

Изготовление приспособления начинается с выполнения чертежа пресса гидравлического своими руками с нанесением всех элементов конструкции и указанием их габаритов.

Фланец для гидравлического пресса с электродвигателем можно выполнить из автомобильной ступицы

Каркас конструкции должен выдержать значительные нагрузки, поэтому его необходимо изготавливать из прочного материала. Лучшим решением является использование тавровой балки, которая не будет прогибаться под гидравлическим прессом.

Рама представлена П-образной станиной, которая устанавливается на основание из более тонких уголков или швеллеров. В центральной части каркаса по высоте необходимо при помощи сварки установить рабочую площадку из толстостенного швеллера.

Следующим этапом изготовления самодельного гидропресса своими руками является установка на станине гидроцилиндра, что осуществляется в определенной последовательности. Для обеспечения надежного крепления гидронасоса его следует зафиксировать на металлической плите посредством использования фланца. Сама плита монтируется на двутавровых балках каркаса.

Фланец можно выполнить из автомобильной ступицы, обработав его на токарном станке. В металлической плите для установки гидроцилиндра нужно приварить круглую бобышку для фиксирования токарного станка в патроне. После растачивания отверстия плита приваривается к основанию рамы.

Для соединения маслостанции с гидроцилиндром используется шланг высокого давления

На гидроцилиндр надевается фланец с необходимым посадочным отверстием и обваривается по кругу. Для надежности устройства требуется изготовить и закрепить к верхней части гидроцилиндра другой фланец, приварив его к балкам.

Металлическая плита с приваренными балками фиксируется к станине при помощи сварки. В ней выполняются отверстия под крепежные болты. Для обеспечения нормальной работы пресса следует установить маслостанцию, соединив ее с гидроцилиндром посредством использования шлангов.

Самодельный пресс из домкрата

Для изготовления данного изделия потребуется: рулетка, надёжная болгарка, маркер желательно чёрного цвета, угольник, сварочный аппарат, 2 жестяные пластинки, пассатижи и сверлильный станок.

А также некоторое количество металлопроката. Процесс создания не сложный:

Необходимо создать несколько заготовок, обладающих длиной 7 см из равнополочного уголка типа 5/5 см. Они складываются попарно вокруг квадратной профильной трубы. Между ними следует уложить 2 тончайшие металлические пластины. Теперь всё заваривается;
В центральной части одного ползуна нужно создать сквозное отверстие. На одной стороне квадратной трубы, необходимо сделать отступ от края в 3,5 см. Теперь сверлится 4 отверстия с расстоянием в 5 см между ними;
К утолщенной плите, которая выступает основанием с размером в 12/14 см по центру стороны на уровне 12 см следует приварить вертикальную квадратную трубу. Чтобы отверстия были направлены к верху;
Нужно ещё отрезать 2 заготовки длиной 10 см. К одной привариваются ползуны на основе равнополочного уголка. Совмещаются нижние части. Отверстия в ползуне обязательно параллельны стороне проваривания новой заготовки;
Нужно укрепить заготовку и ползуны двумя косынками. Они привариваются от боковой грани самого ползуна с углом новых заготовок, которые вырезаны из полосы;
Нужно надеть на стойку из квадратной трубы, которая с отверстиями

В начале стоит ползун без отверстий — это очень важно. Теперь ползун с отверстиями, а заготовки, созданные из полосы, таким образом, направляются навстречу;
Ползун надёжно фиксируется с ранее созданными отверстиями в стойке

Теперь отверстия должны совпадать. Сквозь них пропускается палец на основе круглой головки;
Немного откручивается винт упорной головки от домкрата. На него надевается стальное кольцо. Благодаря насосу несложно создать упор головки домкрата в требуемую нижнюю заготовку. Нужно перевернуть узел и приварить кольцо к полосной заготовке;
Узел переводится в предыдущее положение. В домкрате стравливается давление. Ползун опускается без отверстий к нижнему положению. До основания стойки, которая создана, благодаря профильной квадратной трубе. Ползуну нужно приварить пластинки для пружины;
Домкрат становится на своё место в состояние нижнего положения. Между пластинами нужно закрепить пружины растяжения, чтобы позволяла вернуть нижний упор в начальное состояние после того как в домкрате вновь стравливается давление.

Теперь мы осознали нюансы конструкции пресса. Рассмотрели виды и способы функционирования. Научились создавать простые версии для гаража, выжимки сока из фруктов. Этого достаточно для того, чтобы изготовить собственную модель и не тратить средства на фирменное изделие.
