Гидравлическая рохля. грузоподъёмность, размеры, принцип работы

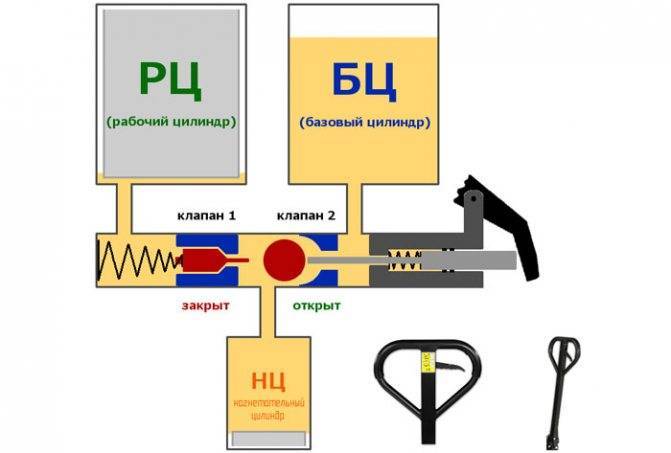

Гидравлическая схема рохли

Устройством управления гидросистемой является насос и встроенный в ручку рохли трёхпозиционный переключатель хода плунжера («вверх», «вниз», «нейтраль»). Для гидравлических тележек большой грузоподъёмности привод может быть ножным.

Ручка обычно с резиновой подкладкой, подпружиненная, самонастраивающаяся под конкретные условия эксплуатации. Корпус насоса изготавливается методами точного литья, что минимизирует возможные утечки гидравлической жидкости. Исполнительный элемент гидропривода – поршень – изготавливается из высококачественной конструкционной стали, проходит упрочняющую термообработку и имеет защитное хромированное покрытие. От загрязнения зазоров плунжер защищается откидной крышкой, которая предохраняет поверхность штока плунжера от выпадения конденсата, если гидравлическая рохля эксплуатируется попеременно, то внутри помещения, то снаружи его. От перегрузки гидропривод защищается предохранительным клапаном.

Гидравлическая схема рохли работает так. Вилы заводятся в зазор между поверхностью и дном паллеты. При качании ручки поршень начинает подачу рабочей жидкости в нижнюю часть цилиндра, вызывая подъём штока с плунжером вверх. При обратном ходе стоку жидкости в цилиндр препятствует предохранительный клапан, который срабатывает только при перегрузке вил по опрокидывающему моменту. По достижении требуемой высоты паллеты с грузом, ручка управления гидроприводом переводится в нейтральное положение, после чего рохлю можно катить в необходимом направлении. Спуск поддона производится путём отключения управляющего клапана, что вызывает слив жидкости в бачок, либо (для трёхпозиционных переключателей) – поворотом ручки в направление «вниз». Вильчатые захваты опускаются, и тележка гидравлической рохли выводится из-под нижней плоскости паллеты.

Для поддержания гидропривода рохли в постоянной работоспособности задние и передние ролики, а также шток плунжера следует периодически смазывать при помощи пресс-маслёнки.

Надёжность применениярохли обеспечивается соблюдением некоторых обязательных правил:

1. Устройство нельзя нагружать усилием, превышающим номинальное.
2. Нагрузка должна равномерно распределяться между обоими захватами: это исключает их возможную деформацию.
3. В подшипниковые узлы роликов не должны попадать пыль, грязь, а также мелкие предметы.
4. Размеры пространства, в котором действует рохля, должны правильно соотноситься с размерами помещения, где находятся поддоны с грузом.
5. Накачку рабочей жидкости в гидроцилиндр следует производить при полной амплитуде движения ручки.
6. Для исключения износа колёс следует исключить движение рохли по неровному, грязному и шероховатому полу (особенно для пластмассовых роликов).

Простая, но надежная конструкция рохли

С технической точки зрения тележка гидравлическая рохля является простым агрегатом, состоящим из нескольких элементов. Грузоподъемную функцию выполняет специальная система, под которой подразумевается домкрат. Перемещение грузов по территории осуществляется с помощью работника склада. Чтобы выполнить такое действие, необходимо приложить некоторые физические усилия. В ручном режиме можно транспортировать грузы, достигающие 2500 кг. Нужно лишь подъехать к поддону, загнать под него вилы и сделать до 14 качаний ручкой. Груз оторвется от пола и его можно будет перевезти на другое место.

Тележка ручная гидравлическая – транспортировщик паллет, отличающийся надежностью и простой конструкцией. С его помощью обеспечивается захват поддонов в продольном и поперечном направлении. Складское оборудование изготавливается с учетом стандартов качества. С его помощью поддоны с грузом перевозятся в нужное место за короткое время и без чрезмерных физических усилий. Гидравлическая тележка может иметь разную конструкцию. К ее главным элементам относится:

• рама – важный элемент, изготовленный из высокопрочного материала. Платформа имеет форму вил. Это идеальный вариант для перевозки поддонов. Вилы отличаются по длине и по ширине. Если предполагается транспортировка больших грузов, используется усиленная рама;
• колеса – такие детали изготавливаются из надежных материалов. Это может быть алюминий, полиуретан. На гидравлическую тележку монтируется два рулевых колеса. Чтобы колеса выдерживали интенсивные нагрузки и не ломались, используются шариковые подшипники;
• подвилочные ролики – небольшие колеса, выдерживающие внушительную нагрузку. В большинстве случаев такие элементы изготавливаются из полиуретана и стали. Подвилочные ролики обеспечивают мягкий ход роклы на любой поверхности;
• гидравлический домкрат – главный узел системы, благодаря которому вилы поднимаются вместе с грузом. Когда рукоятка двигается вверх/вниз, в системе увеличивается давление. Таким образом поддон отрывается от земли. Когда действует режим спуска, давление ослабевает. В итоге, вилы медленно опускаются вниз;
• ручка со специальным рычагом – элемент, одновременно выполняющий несколько функций. Ручка является рулевым механизмом, с помощью которого работник склада направляет тележку в нужное место. Еще ручка используется в качестве рычага управления.

Услуги по ремонту от ООО «Стелла-техник»

На базе компании работает современный сервисный центр, где проводится ремонт и техническое обслуживание любой складской техники. Благодаря большому опыту мастера организации устраняют поломки тележек в кратчайшие сроки. Если восстановление нормальной работы рохли требует замены комплектующих, специалисты применяют запчасти от ведущих мировых производителей.

По требованию клиента мастера проводят модернизацию роклы. Например, устанавливают ролики, которые выдерживают более высокие нагрузки, чем заводские детали. Поскольку компания располагает большими складскими запасами комплектующих, заказчикам не приходится долго ждать доставки запчастей. Часто ремонт проводится прямо в день обращения.

Чтобы узнать подробности заказа услуг по ремонту гидротележек, свяжитесь со специалистами ООО «Стелла-техник» по телефонному номеру.

Рохли: виды, характеристики, применение

Основные виды гидравлических тележек

Рохля, или гидравлическая тележка, имеет достаточно простую конструкцию. Она включает в себя вилы, колёса, гидроузел, ручку и рычаг управления. Принцип работы агрегата сводится к тому, что оператор приводит в действие гидроузел при помощи ручки и рычага, а вилы поднимают груз. Подъемная платформа имеет определенный размер и конфигурацию чтобы перевозить разные виды паллет.

Многие производители совершенствуют свои технику, чтобы она была ещё более производительной, мощной и надежной. По этой причине купить рохлю стремятся практически все владельцы складских помещений. Ведь такое устройство будет удобно в эксплуатации и прослужит очень долго. Самыми популярными видами гидравлических тележек считаются следующие:

• Низкопрофильные. За счёт того, что они имеют небольшую высота подхвата, можно перемещать паллеты американского типа или груз без паллет.
• С возможностью поднимать тяжёлый груз. Они считаются универсальным вариантом, который позволяет работать с грузом до 5 тонн, благодаря усиленной конструкции.
• С длинными вилами. Такой вариант приобретают, если нужно сэкономить, так как он заменяет две типовые роклы и даже штабелёр.
• С ножничным подъемом. Особенность в том, что тележка трансформируется в своеобразный подъёмный стол. Это необходимо, когда идёт разгрузка товара с конвейера или работа с транспортом.
• Самоходные. Оснащены электроприводом и могут самостоятельно транспортировать груз на складе.
• С вилами, предназначенными для транспортировки груза цилиндрической формы. Это подходящий вариант для перемещения рулонов и других подобных предметов.

Как применяются рохли в складских помещениях

Роклы используются и в небольших помещениях с узкими проходами, и в просторных складах. Их покупают для магазинов, супермаркетов, на заводы и т.д. Рохли намного удобнее и мобильнее, чем штабелеры. Управление агрегатом не требуют специальной подготовки, а принцип работы схож с функционированием домкрата.

Рохля позволяет поднять груз на паллетах или в коробках на определённую высоту, а затем транспортировать к стеллажам для хранения или в отдел сборки заказа.

*Все используемые изображения и видео являются собственностью правообладателей.

Расскажи друзьям! Срочные сообщения – вTelegram-канале. Подпишись! Желаете оставить комментарий? Опуститесь чуточку ниже✎.. Комментарии для сайта Cackle

Виды тележки, рохли (роклы)

Условно можно выделить шесть групп этих изделий по техническим характеристикам и выполняемым задачам:

Классические

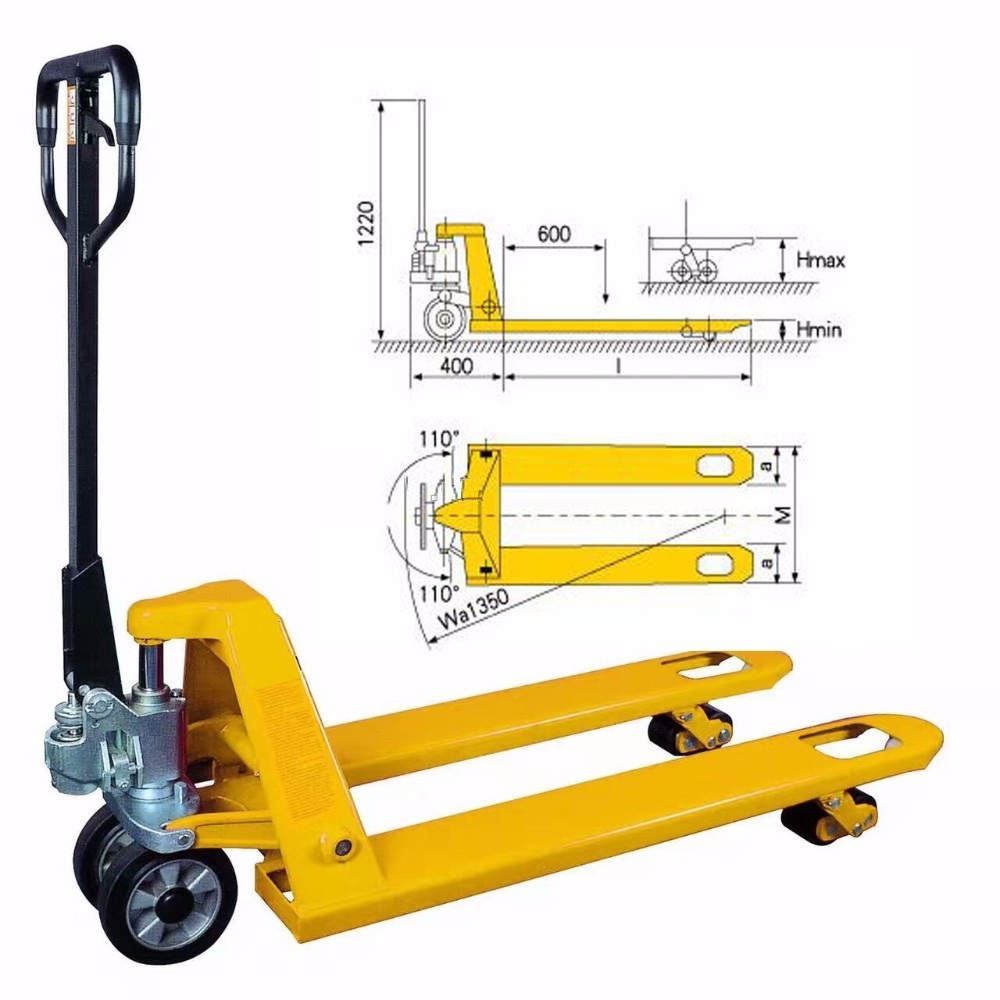

Общие характеристики типовых изделий
Длина(см)	От 110 до 280
Высота(см)	от 108 до 125
Ширина(см)	от 53 до 58

Длина рассчитана на работу со стандартным поддоном и составляет 1,5 метра. Из этих соображений спроектирована ширина – 0,54 м. Высота ручки (1,24 м) подходит под средний рост кладовщика и позволяет легко делать все операции. Ширина полозьев вил не превышает 16 сантиметров, поэтому они свободно проходят в просвет европаллета. Ориентировочный вес – 80-90 килограмм.

Удлиненные

Существует группа товаров, линейные размеры которых потребовали создания транспортировщика с глубоким выносом вил. В этом случае длина увеличилась до двух метров. Таким инструментом удобно захватывать, например, стопку фанеры. Ширина оставлена прежней для сохранения универсальности. Конечно, увеличилась масса до 120 кг.

Укороченные

Параметры остаются такими же, только вынос вил составляет 80 сантиметров. Это кардинально повышает маневренность, что позволяет использовать их для тесных складских помещений. Соответственно вес изделия стал меньше на 20 кг.

Низкопрофельные

Имеются нестандартные просветы под поднимаемым грузом, что необходимо для экономии места в складе. В этом случае используются тележки с минимальным опусканием вил до 5,5 сантиметра. Остальные параметры остаются стандартными. Стоит заметить, что такое оборудование более критично к качеству поверхности пола.

Электрические

Багаж размещается на полки, на определенное место складирования. Для этого выпускаются повозки с ножничным поднятием, максимальная высота которых составляет до 80 сантиметров. Для снижения физической нагрузки в таких моделях часто ставят электрический привод, помогающий передвигаться без применения силы со скоростью до 6 км в час.

Специализированные

Производители транспортировщиков предлагают устройство с дополнительными опциями. Например, электронные весы, которые взвешивают багаж с погрешностью до полкилограмма. Другой пример – это бочковоз, оснащенный приспособлением захвата и удержания стандартных 200-литровых емкостей.

Название	Рохля для бочки	Опрокидыватель для бочки	Опрокидыватель с подъемником
Модель	DT250	HD80A	DA40B
Описание	Специализированная до 210 литров;	С функцией опрокидывания – 210л.	Функция подъема на высоту 1,35 метра.
Гр. подъемность в килограммах	250	364	400
Размер (см)	57,2	57,2	57,2
Вес тележки (кг)	42	50	190

В последнее время компании стали оснащать складское оборудование высокотехнологичными устройствами: сканером штрихкода и маршрутизатором. Это сильно упрощает логистику внутри помещения.

Электрическая самоходная тележка (электророхля)

Электророхля – самоходная электрическая тележка пришла на смену традиционным гидравлическим тележкам и предназначена для перевозки палет и контейнеров на расстояния более 20-30 метров и даже на наклонных платформах.

Благодаря электрическому аккумулятору оператору нет необходимости толкать тележку в нужное место, а также для подъёма вил накачивать гидронасос вручную.

В конструкцию электророхли входят:

• захват в виде вил;
• гидравлический привод подъёмника;
• электрический двигатель;
• электрическая аккумуляторная батарея;
• колёса и ролики;
• управляющая панель;
• несущий корпус.
• сиденье или кабина оператора.

Преимущества электрических тележек:

• В 2-3 раза сокращают время погрузочно – загрузочных работ по сравнению с применением ручных рохлей;
• Значительно облегчают условия труда работников

Почему рокла не держит груз?

• Отсутствие смазки.
• Клапан обратного хода не справляется с нагрузками.
• Протечки в поршне или гидроманжете.
• Поломка в предохранительном клапане.

Чаще всего рохли перестают держать грузы из-за нарушений правил работы оборудования по использованию масла. Для смазки узлов техники применяются неподходящие составы, что приводит к износу колец и манжет. В итоге разрушается структура изделий, и они в буквальном смысле рассыпаются на части.

Чтобы избежать сворачивания масла, перед заливкой надо слить старый состав

Особое внимание стоит обратить на вязкость. Если тележка эксплуатируется в холодных условиях, целесообразно применять минимально вязкую смазку. В гидроузлы рохлей, которыми пользуются в теплых помещениях, лучше заливать густые составы

В гидроузлы рохлей, которыми пользуются в теплых помещениях, лучше заливать густые составы.

Особенности конструкции

Конструкция гидравлической тележки не представляет особой сложности. Она состоит из следующих элементов:

• рукоятки с управляющим рычагом;
• узла гидравлики, соединенного с поднимающими груз вилами;
• передней опорной колесной пары и задних роликов.

Возвратно – поступательные движения рычага приводят в действие гидравлический насос с помощью системы плунжеров поднимающий рабочую площадку. Она соединена с захватывающими груз вилами и поднимает их на необходимую высоту.

Устройство гидравлической тележки: 1.Ручка. 2. Рычаг управления (подъем и опускание). 3. Гидравлический узел. 4. Вилы. 5. Опорные колеса. 6. Ролики.

Управление насосом осуществляется переключателем с тремя позициями: нейтральной, «вверх» и «вниз».

Перемещением рукояти осуществляется накачивание жидкости в рабочий цилиндр и поднятие штока, а вместе с ним и расположенного на вилах груза. При его транспортировке переключатель устанавливается в нейтральную позицию. Переведением его в положение вниз осуществляется слив жидкости из рабочего цилиндра и опускание вильчатого захвата в нижнее положение.

Важным эксплуатационным преимуществом является то, что для практического использования рохли не нужно обладать специальными знаниями и квалификацией. Вильчатые захваты заводятся под груз, совершается несколько движений управляющим рычагом и выполняется транспортировка к нужному месту. Кроме того, в современных моделях есть возможность изменять расстояние между вилами, производить взвешивание груза и другие дополнительные функции повышающие возможности этих машин.

Купить гидравлическую тележку по приемлемой цене!

Рохля гидравлическая тележка – оборудование, используемое для транспортировки грузов. С его помощью повышается эффективность работы на складе. Для управления роклой не требуются специальные навыки и профессиональные умения. Нужно только несколько раз попробовать перевезти груз. После этого в процессе работы не будут возникать сложности. Это важный момент, благодаря которому рохли, оснащенные гидравлическим домкратом, пользуются большим спросом.

Если Вам нужно купить гидравлическую тележку, сделайте выбор на сайте! В продаже представлено надежное складское оборудование, изготовленное в соответствии со стандартами. В ассортименте представлены модели разных конфигураций. Они отличаются несколькими параметрами:

• нагрузка – можно приобрести тележку грузовую гидравлическую, рассчитанную на 2000-2500 кг;
• размеры – оптимальные показатели: 560 мм в ширину и 1550 мм в длину.

Гидравлическая тележка, цена которой составляет около 1200 грн, эксплуатируется на протяжении долгого времени. Стоимость складского оборудования формируется с учетом грузоподъемности, конфигурации изделия и размеров. Модельный ряд рокл разнообразный. Поэтому можно подобрать гидравлические тележки, идеально подходящие для решения конкретных задач. Нужно только рассказать о своих пожеланиях. Консультанты выслушают Вас и подберут подходящие модели.

Гидравлические тележки — рохли для паллет и поддонов

Гидравлическая тележка используется для облегчения и ускорения ручного перемещения грузов, размещенных на поддонах. Принцип работы такого оборудования основывается на механизме домкрата, с помощью которого груз приподнимается над поверхностью земли, не требуя физических усилий со стороны оператора. Электродвигателя в конструкции не предусмотрено. Именно этим рохля и отличается от других разновидностей складского оборудования. Купить гидравлическую погрузочную тележку можно для использования внутри или снаружи складского помещения. Такое оборудование необходимо логистическим центрам, супермаркетам, торговым центрам и магазинам хозяйственных товаров.

Преимущества рохли с подъемным механизмом

Четко продуманная конструкция ручной гидравлической тележки позволяет обеспечить бесперебойную работу такого оборудования при любых нагрузках. Нет противопоказаний к многочасовому использованию техники, но чтобы не было преждевременного износа подъемного механизма, не рекомендуется перевозить на тележке рохле грузы, весом больше указанных в инструкции по эксплуатации. В зависимости от модели этот параметр может варьироваться в пределах 1-5 тонн.

Рохли тележки гидравлические имеют целый ряд преимуществ:

• высокая маневренность;
• прочность конструкции и длительный срок эксплуатации;
• доступная цена;
• компактность и простота транспортировки.

Где купить рохлю недорого: цены в Москве

Чтобы купить гидравлическую тележку подходящей конфигурации, обращайте внимание на следующие характеристики оборудования:

• максимальная грузоподъемность – выбирайте в зависимости от пиковой нагрузки и типов продукции, находящейся на складе:
• высота подъема – если складское помещение имеет ровный пол без высоких порогов, то этот параметр можно не учитывать;
• рохля ручная различается и по типу колес – наиболее распространены резиновые, нейлоновые, полиуретановые (универсальные) и дисковые варианты.

Цена гидравлической тележки напрямую зависит от характеристик оборудования и бренда производителя. Устройства раскрученных торговых марок стоят на порядок дороже, но, согласно статистике, они и служат намного дольше, поэтому это выгодное вложение денег.

Цена гидравлической тележки роклы зависит и от дополнительной функциональности агрегата. Например, часто устройство оснащается встроенным принтером, позволяющим производить маркировку продукции во время её погрузки или разгрузки. Некоторые рохли имеют в конструкции товарные весы, что помогает контролировать уровень максимальной нагрузки.

ФОРМА ЗАПРОСА НА ГИДРАВЛИЧЕСКИЕ ТЕЛЕЖКИ

Что делать, если рохля не опускается и как отремонтировать

Тележка наклоняется вниз под собственным весом. Если этого не происходит, то надо выявить один из факторов.

Причина 1. Некорректно работает рычаг перепускного клапана

При нажатии запорное устройство не открывается до нужного уровня. Проблему можно решить с помощью регулировочной гайки. Если это не помогает, то надо проверить все рычаги и тяги на исправность и добиться движение штока в нужном диапазоне. Для проверки работоспособности необходимо опускать тележку без нагрузки.

Причина 2. Коррозия на рычажно-тяговом механизме

При неблагоприятных внешних условиях и длительном хранении без использования аппарата, внутри движущихся узлов возникает ржавчина. Это сильно препятствует их свободному движению. Обязательно очистите точки вращения от продуктов коррозии и грязи и смажьте литолом. Затруднение опускания паллеты вниз может возникнуть из-за механического износа осей. В этом случае надо восстановить или заменить рычажно-тяговый механизм.

Причина 4. Изменение геометрии углового рычага

При неравномерном распределении груза на вилах возможна деформация двух рукоятей. Они должны работать синхронно. Любые изменения параметров повлекут за собой неправильное поднятие и опускание вил тележки. Не советуем Вам пытаться их восстановить. Лучшим решением является замена всей пары.

Причина 5. Главный клапан гидроузла поломался при механическом воздействии

Если не удалось восстановить складское устройство по выше перечисленным факторам, то, вероятнее всего, у Вас именно такая неисправность. Попробуйте перебрать клапан, возможно, там произошло засорение абразивными частичками.

Рокла гидравлическая или рохля: как правильно называется

В шестидесятых годах двадцатого века название произошло от финской компании Rocla Oy. Модели этого производителя стали поступать в СССР и направляться по складам в помощь подсобным рабочим, которым легче и проще было произносить слово «рохля», чем «гидравлическая тележка».

Историческая справка

Финские производители не успевали изготавливать нужное количество вилочных телег, поэтому Советский Союз заключил контракты на поставку оборудования с Болгарией. Вплоть до распада СССР (1991 г.) болгарские , «Складова техника», Yantra, Simetro импортировали транспортировщики.

В начале 90-х годов прошлого столетия в Российскую Федерацию начали поступать модели из других стран, таких как: Дания, Англия, Италия и Германия. Но России пришлось отказаться от их товаров из-за высокой стоимости.

В начале 21 века в мировой экономике произошли крупные изменения, и европейским компаниям пришлось заменить производство простой гидравлической телеги на более высокотехнологичные экземпляры. А выпуск старой техники наладили в странах Азии, где существует дешевая рабочая сила. КНР организовала и собственные концерны. Поэтому цена на изделия сильно разнится и зависит от поставщика.

Бренды вилочных тележек сегодня

При выборе и покупке оборудования для погрузки товара стоит обращать внимание не только на стоимость, но и на страну производителя. Бракованные изделия часто встречаются при подделке известного европейского и американского брендов. Но если техника проходит ОТК и контролируется акционерами знаменитых компаний, то на рынок она попадает без нареканий от покупателей

Но если техника проходит ОТК и контролируется акционерами знаменитых компаний, то на рынок она попадает без нареканий от покупателей

Но если техника проходит ОТК и контролируется акционерами знаменитых компаний, то на рынок она попадает без нареканий от покупателей.

Например, китайское предприятие Noblelift Equipment совместно с американцами выпускают модель NOBLIFT, которая по стоимости будет намного дешевле аналогичного товара из США.

Мы покажем, в каком процентном соотношении покупают транспортировщики разных производителей:

• • 20% потребителей приобретают тележки из Китая и других азиатских стран, так как их привлекает очень низкая цена. Самой большой популярностью пользуется Grost.
• • Европейские модели Lema Engineering, Otto-Kurtbach по спросу оказались на первом месте (70%) из-за высокого качества и недорогой стоимости.
• • Знаменитые изделия мировых брендов Rocla, Jungheinrich, Pfaff Motion, Yale, ВТ доступны только десяти процентам потребителей.

Выводы: выбираем вариант названия

Вы могли заметить, что в статье чаще употребляется слово «рокла», нежели «рохля». Понятно, что фонетически «народный» вариант «рохля» проще для произношения и склонения. Однако заимствование иностранного слова (rocla) и придание ему нарицательного значения – одно, а просторечное упрощение – другое. По нормам русского языка употребление просторечий в официальной (деловой) речи – признак дурного тона.

Как бы вы ни назвали тележку, вас обязательно поймут, но с точки зрения языковых норм, логики и здравого смысла правильный вариант один – рокла. Если же «идти на принцип», вместо грубоватого «рохля» можно говорить «финская гидравлическая тележка». Заодно станет понятно, насколько профессионален и компетентен собеседник.

P.S. В финском языке есть согласная «h» («х»), но она не встречается ни в слове «trukki» (вилочный погрузчик), ни в термине «kuorma-auto» (тележка). Само же слово «rocla» произносится так же, как читается – рокла.

Пусть ваша рокла служит вам долго!
