Газовая горелка своими руками

Какую делать?

Газовые горелки малой мощности для быта и мелкого частного производства по эксплуатационным показателям классифицируются след. образом:

• Высокотемпературные – для точных спаечно-сварочных, ювелирных и стеклодувных работ. КПД не важен, нужно добиться максимальной для данного топлива температуры пламени.
• Технологические – для слесарных и кузнечных работ. Температура пламени весьма желательна не ниже 1200 градусов, и с соблюдением этого условия горелка доводится до максимальной экономичности.
• Отопительные и кровельные – добиваются наилучшего КПД. Температура пламени, как правило, до 1100 градусов или ниже.

Касательно способа сжигания топлива газовая горелка может быть выполнена по одной из след. схем:

1. Свободно-атмосферной.
2. Атмосферно-эжекционной.
3. С наддувом.

Атмосферные

В свободно-атмосферных горелках газ сгорает в свободном пространстве; приток воздуха обеспечивается свободной конвекцией. Такие горелки неэкономичны, пламя рыжее, коптящее, пляшущее и бьющееся. Интерес, представляют, во-первых, потому, что избыточной подачей газа или недостаточной воздуха любую другую горелку можно перевести в свободно-атмосферный режим. Именно в нем горелки поджигают – на минимуме подачи топлива и еще меньшем притоке воздуха. Во-вторых, свободный приток вторичного воздуха может быть очень полезен в т. наз. полутораконтурных горелках для отопления, т.к. намного упрощает их конструкцию не в ущерб безопасности, см. далее.

Эжекционные

В эжекционных горелках не менее 40% необходимого для сгорания топлива воздуха подсасывается газовым потоком от инжектора. Эжекционные горелки конструктивно просты и позволяют получить пламя с температурой до 1500 градусов при КПД свыше 95%, поэтому используются наиболее широко, однако не могут быть выполнены модулируемыми, см. ниже. По использованию воздуха эжекционные горелки делятся на:

• Одноконтурные – весь нужный воздух засасывается сразу. С должным образом профилированным газовым каналом на мощности более 10 кВт показывают КПД свыше 99%. Своими руками не повторяемы.
• Двухконтурные – ок. 50% воздуха засасывается инжектором, остальное – в камеру сгорания и/или дожигатель. Позволяют получить либо пламя в 1300-1500 градусов, либо КПЛ свыше 95% и пламя до 1200 градусов. Используются любым образом из указанных выше. Конструктивно достаточно сложны, но своими силами повторяемы.
• Полутораконтурные, часто называемые также двухконтурными – первичный воздух подсасывается потоком из инжектора, а вторичный свободно поступает в ограниченный объем (напр., топку печи), в котором и догорает топливо. Только однорежимные (см. ниже), но конструктивно просты, поэтому широко используются для временного запуска отопительных печей и котлов на газе.

С наддувом

В горелках с наддувом весь воздух, и первичный, и вторичный, подается в зону сгорания топлива принудительно. Простейшая микрогорелка с наддувом для настольных спаечных, ювелирных и стекольных работ может быть сделана самостоятельно (см. далее), но изготовление отопительной горелки с наддувом требует солидной производственной базы. Зато именно горелки с наддувом позволяют реализовать все возможности управления режимом горения; согласно условиям использования они делятся на:

1. Однорежимные;
2. Двухрежимные;
3. Модулируемые.

Управление горением

В однорежимных горелках режим сгорания топлива либо определяется раз навсегда конструктивно (напр., в промышленных горелках для отжиговых печей), либо устанавливается вручную, для чего горелку нужно или погасить, или прервать технологический цикл с ее применением. Двухрежимные горелки работают, как правило, на полной или половинной мощности. Переход с режима в режим осуществляется по ходу работы либо пользования. Двухрежимными делают отопительные (зима – весна/осень) либо кровельные горелки.

В модулируемых горелках подача топлива и воздуха плавно и непрерывно регулируется автоматикой, отрабатывающей по комплексу критически важных исходных параметров. Напр., для отопительной горелки – по соотношению температур в помещении, наружной и теплоносителя в обратке. Выходной параметр возможен один (минимальный расход газа, наибольшая температура пламени) или их может быть тоже несколько, напр., при температуре пламени у верхнего предела минимизируется расход топлива, а при ее падении оптимизируется для данного техпроцесса температура.

Изготовление мини-горелки

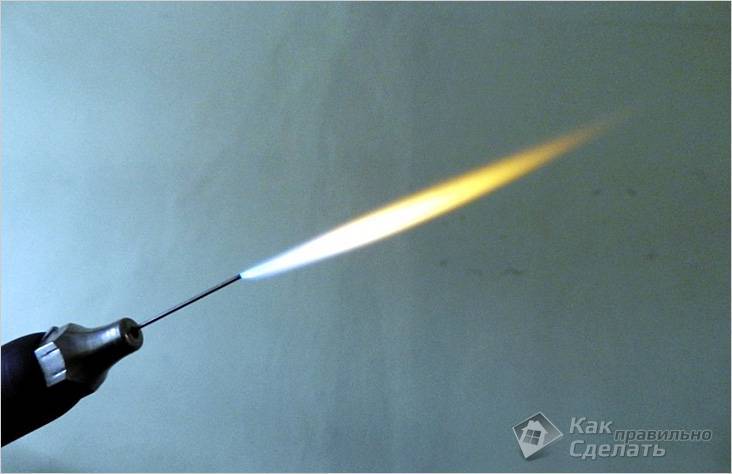

Миниатюрная горелка

Если вам нужно работать с мелкими деталями или платами, то такая большая горелка вам совсем не подойдет. В таком случае можно изготовить небольшую горелку из подручных средств, которая будет выдавать температуру до 1000ºC. Вам понадобятся:

1. Обычная капельница – 2 шт.
2. Игла для накачивания мячей.
3. Игла для медицинского шприца.
4. Паяльник.
5. Напильник.
6. Медная проволока.
7. Плоскогубцы.
8. Шлифовальный камень.
9. Флюс для пайки.
10. Термопистолет.

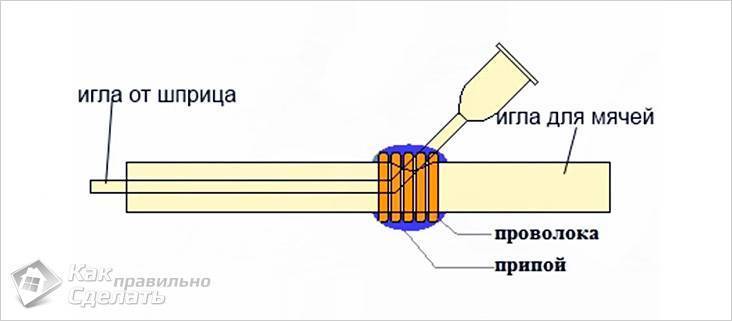

Устройство самодельной мини-горелки

Вооружившись всеми инструментами, можно приступать к работе. Для удобства разделим процесс на такие этапы:

1. Первым делом напильником нужно сделать пропил в игле для мяча. Он должен быть немного дальше середины. Бывают иглы, в которых такое отверстие уже есть, это еще лучше.
2. Затем возьмите иглу от шприца и изогните ее примерно на 45˚ посередине.
3. Так как на кончике игла срезана под углом, ее нужно сточить на шлифовальном камне так, чтобы образовался ровный, прямой срез.
4. Вставьте в отверстие иглы для мяча тонкую иглу. Ее кончик должен выступать на 1–2 мм.
5. Зафиксируйте иглу, обмотав место соединения тонкой медной проволокой.

6. Фиксация иглы Смажьте проволоку флюсом и припаяйте место соединения, чтобы сделать все герметичным.

7. Достаньте капельницы и подсоедините их к основаниям двух игл.
8. Зажимы-регуляторы сдвиньте к иглам, они будут служить ручкой и регуляторами подачи воздуха и газа.
9. Соедините их между собой термопистолетом.
10. Вот и все, теперь остается только подключить источник газа (зажигалку или газовый баллончик) и баллон со сжатым воздухом.

Через толстую трубку будет проходить газ, а через тонкую (медицинскую) сжатый воздух. Изменять давление газа и сжатого воздуха можно благодаря регуляторам капельницы. Такая маленькая горелка будет полезна для использования в домашних условиях.

Газовая горелка – полезный инструмент в умелых руках. Для того чтобы иметь ее, необязательно идти в магазин и тратить деньги на покупку. Все можно сделать самостоятельно. Главное, подготовить все материалы и инструменты, а также исследовать технологию по изготовлению горелки. Перед тем как приступать к работе, рекомендуем ознакомиться с устройством инструмента и принципом его работы. Тогда вам будет гораздо легче выполнить все самостоятельно.

Что из себя представляет газовая горелка?

Переходим к теории газовых горелок. Начнем с того, что сам по себе газ не горит! Запомните это! Горит только газо-воздушная смесь, поэтому чтобы горелка заработала, в ней должен правильно осуществляться процесс смешения газа и воздуха. Именно этим, в общем-то, и занимается газовая горелка: смешивает воздух с газом.

Существует, грубо говоря, два вида газовых горелок — это инжекционные, где воздух затягивает в горелку под действием струи газа; и горелки с принудительной подачей воздуха — газовые горелки с наддувом. В промышленности, насколько я знаю, уже не используются инжекционные газовые горелки, потому как они считаются нестабильными. И действительно, собрав, и попытавшись запустить инжекционную газовую горелку, я убедился, что на ее работу влияет то, откуда сегодня дует ветер. В любой момент она может погаснуть от того же дуновения ветерка, так что поигравшись с инжекционной, я перешел к следующему этапу — газовой горелке с наддувом.

Газовая горелка с наддувом обладает более стабильной работой по сравнению с инжекционной. Ее удобнее регулировать, настраивать мощность пламени. Газовая горелка с наддувом превосходно работает на закрытую камеру газового горна или плавильной печи. Конструкция обеих горелок отличается незначительно. По сути у горелки с наддувом немного другое расположение рабочих камер и есть наддув

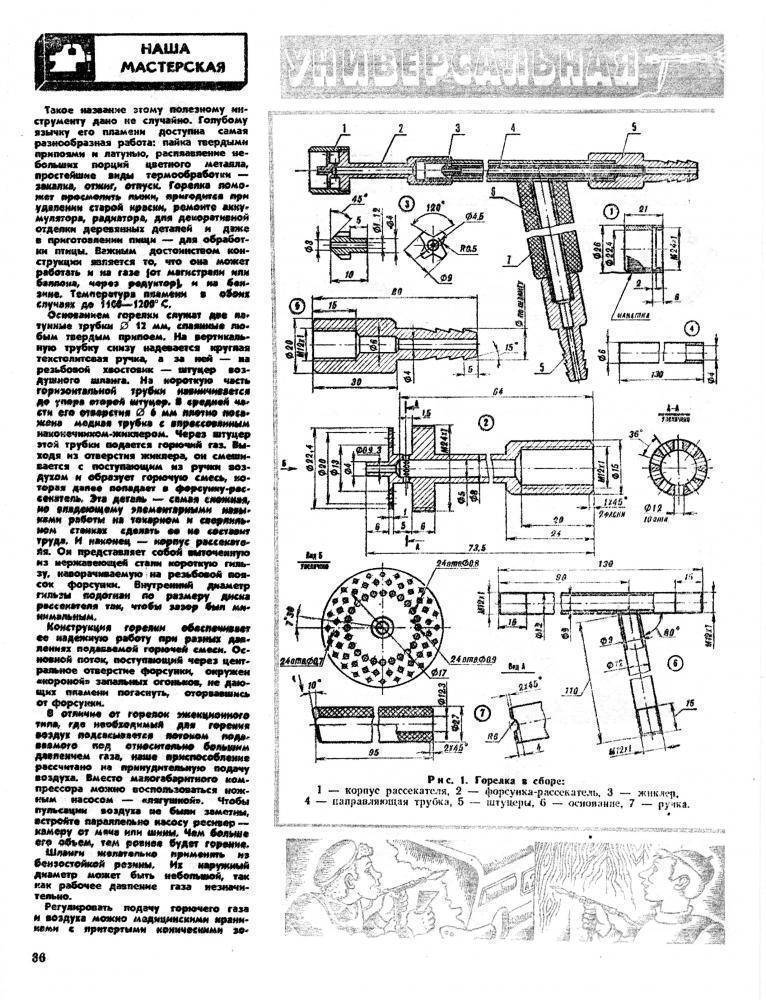

Так что же представляет из себя горелка для газового горна? По сути это просто обычная труба, ну или система труб. Газ подается в начало трубы через крохотное отверстие (жиклер), пролетает трубу, смешиваясь в ней с воздухом, и вылетая из трубы, начинает гореть. Чтобы газовая горелка работала правильно, газ должен смешиваться с воздухом в нужных пропорциях. Это достигается подбором нескольких параметров: диаметра отверстия жиклера, давлением газа, диаметром трубы горелки и, отчасти, ее длиной, которая должна быть порядка 10 диаметров трубы. Чем меньше диаметр жиклера, тем более быстрая струя газа будет вырываться из него при постоянном давлении. Если при заданном диаметре жиклера (например, 1 мм) нам нужно увеличить скорость газового потока, то мы либо увеличиваем давление газа, либо уменьшаем диаметр трубы газовой горелки.

В инжекционных газовых горелках (которые без наддува), количество поступающего в горелку воздуха зависит от скорости газового потока. Чем он выше, тем больше воздуха этот поток утянет за собой в трубу. Однако при высокой скорости газ может не успевать смешиваться с воздухом, и пламя на выходе трубки будет постоянно «срывать», сдувать потоком газа. Обратная ситуация — когда скорость потока газовоздушной смеси слишком мала, пламя прорывается внутрь трубы и горение происходит прямо возле жиклера. Ничего страшного в этом нет, просто нужно выключить подачу газа и регулировать горелку заново, увеличивая давление. Также проскакивание наблюдается всегда при выключении горелки, когда догорают остатки газа с практически нулевым давлением. При этом горение завершается характерным «пуком», когда резко сгорают остатки смеси внутри трубки.

Добиться более стабильной работы от горелки можно применив рассекатель, устанавливаемый в конце трубы. Он представляет собой заглушку с просверленным в середине большим отверстием (немного меньше диаметра трубы, чтобы не весь газ шел через него), окаймленным множеством маленьких отверстий (6-12 штук). Суть в том, что основной поток газа с большой скоростью будет вырываться из большого отверстия, а из маленьких остатки газа будут вырываться с гораздо меньшей скоростью, поджигая тем самым основной поток в случае, если его вдруг начинает «сдувать».

Еще лучше стабилизируется пламя на выходе газовой горелки, если после рассекателя установить так называемую «жаровую камеру». Это отрезок трубы несколько большего диаметра, чем основная трубка. В трубе большего диаметра поток газа немного замедляется, что способствует его более полному сгоранию и предотвращает срывы пламени из-за слишком высокой скорости. В учебниках рекомендуется плавное расширение «жаровой камеры» от основной трубки к выходу. Должен получиться своеобразный раструб. Но раструб в изготовлении более сложен, чем просто присобачить трубу диаметром побольше, которая и так хорошо работает.

Изготовление своими руками

Самодельная газовая горелка состоит из нижеприведенных элементов:

1. редуктор;
2. корпус, изготовленный из металла;
3. головка и форсунка;
4. элемент, предназначенный для регулировки подачи топлива;
5. узел, предназначенный для крепления и фиксации газового баллона.

 Газовая горелка для пайки своими руками может быть создана следующим образом:

Начать работу рекомендуется с изготовления рукоятки горелки. Для изготовления этого элемента конструкции можно использовать самые различные материалы. При наличии возможности можно снять уже изготовленную рукоятку от другого приспособления.
Трубка для подвода газа должна быть представлена исключительно высококачественной сталью

Это связано с тем, что подобный материал способен выдерживать воздействие высокой температуры.
При создании устройства следует уделять внимание размерам всех деталей. Диаметр протока трубки не должен быть больше 1 сантиметра

Только в этом случае можно обеспечить высокое давление, под которым будет подаваться газ. Толщина стенок используемой трубки составляет от 2 до 2,5 миллиметров. Только в этом случае трубка может выдерживать сильное воздействие.
Крепление ручки к трубке проводится при помощи клея или другого качественного материала.
Корпус может изготавливаться из стали. Многие специалисты рекомендуют использовать латунный прут, ширина которого должна быть не более 2-х сантиментов. Рассекатель также изготавливается из этого материала.
Создается несколько отверстий, которые позволяют циркулировать кислороду. Это связано с тем, что огонь не может возникать без кислорода. Рекомендуется создавать около 4 отверстий, диаметр которых составляет 1 миллиметр.
Следующий шаг заключается в запрессовывании рассекателя в корпус изготовленного приспособления. Фланец устанавливается с определенными зазором. За счет созданного зазора можно затормозить подачу огромного потока газа, который подходит к запальнику.
Форсунка предназначается для подачи газа от баллона. Изготовить ее можно своими руками, для чего используется специальный прут. Образовать глухое отверстие в форсунке можно путем сверления, диаметр должен быть 2 миллиметра. Перемычка создается при применении 4-миллиметрового сверла.
Для подвода топлива к концу трубки монтируют шланг. Стоит учитывать, что для подачи газа требуется шланг из специальной ткани и резины.

После создания конструкции следует оптимизировать давление в баллоне. На момент работы в шланге не должно быть воздуха, так как он делает огонь менее стабильным. Длина пламени при правильной регулировке давления составляет примерно 40-50 мм. Инструменты для работы достаточно просты в исполнении, сделать газовую горелку для пайки металла можно достаточно быстро. Однако, допущенные ошибки могут стать причиной нестабильной работы конструкции

Поэтому следует уделить внимание тому, как работает газовая горелка

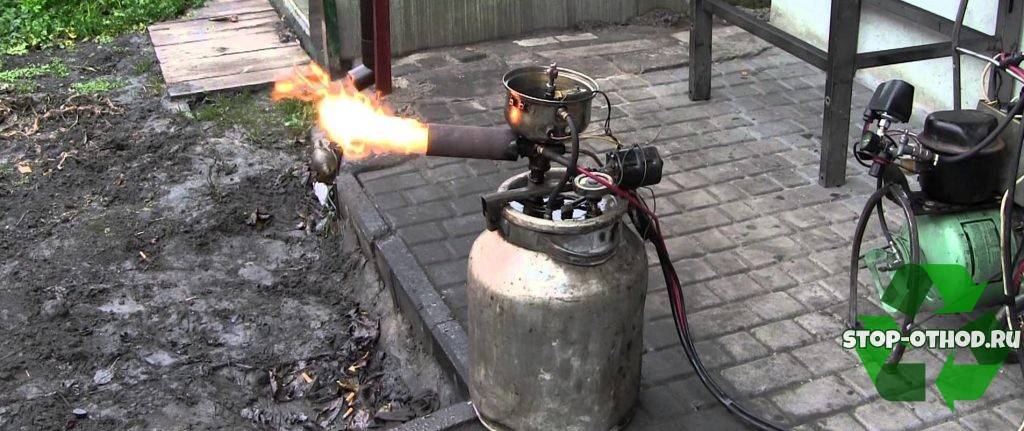

Горелка Бабингтона своими руками

Достойной альтернативой магазинным горелкам будет изготовление горелки на отработанном масле своими руками. Для начала требуется определиться с типом устройства. Эжекционные схемы сложны для домашнего производства, а испарительные обладают ограниченной сферой применения. Значит, оптимальным вариантом будет устройство Бабингтона, которое изначально предназначалось для работы на дизельном горючем.

Ключевой принцип действия этой горелки в том, что струя сжатого воздуха подается прямо через слой отработки. Также в устройстве не предусмотрены узкие места, способные забиться грязью. Для создания узлов горелки понадобятся такие материалы:

• Топливный узел — бак с наличием ТЭНа мощностью до 1 кВт из нержавеющего металла. Отстойник с трубой, сгон с дюймовой резьбой и переходником 2/1 дюйм для слива лишнего отработанного масла в бак. Медная трубка с диаметром 1 см и толщиной до 0,15 см. Маслонасос с электродвигателем, оборудованный масляным фильтром с крупной сеткой (можно снять с автомобиля, либо мотоцикла).
• Пневматический узел — компрессор с допустимым давлением 2-4 атм., трубка для воздушной струи диаметром 1-1,5 см.
• Камера смешивания топлива с воздухом — пустой металлический шар, либо полусфера с достаточной толщиной для отверстия в 0,3мм (гайка с заглушкой, дверная ручка из латуни и т.д.).
• Сопло, направляющее пламя в нужную сторону. Длинна 20-40 см, внешняя резьба диаметром 2 дюйма.
• Соединительные части (фитинги) и переходные части (переходники) позволяющие собрать всю узлы в единую горелку.

Подготовка модулей горелки к сборке

Роль ключевой детали отводится полусфере, в которой происходит смешивание отработанного масла с кислородом. В ней нужно просверлить отверстие, влияющее на мощность будущей горелки. Для отопительного котла 15 кВт подойдет форсунка с единственным отверстием в 0,2 мм. Большей мощности горелки можно добиться 3-4 отверстиями 0,1-0,25 мм, с обязательным расстоянием в 0,8-1 см (так факелы с каждого отверстия не будут гасить друг друга). Одно отверстие в четверть сантиметра потребляет 2 л отработанного масла за час работы.

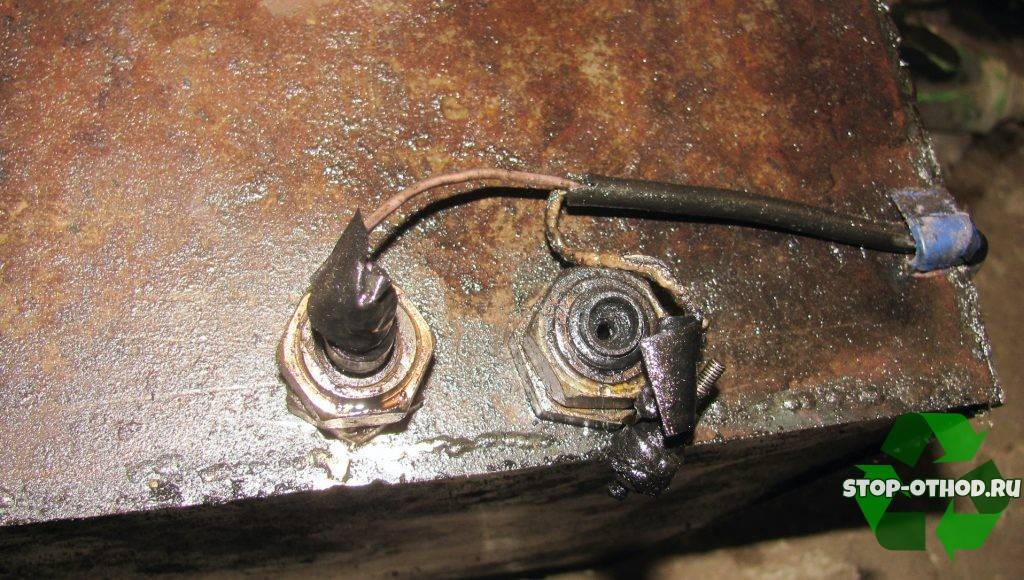

Топливный бак выполняется из стойкого к коррозиям металла, как и отстойник для горючего. Последний оборудуется трубкой, по которой отработанное масло поступает обратно в бак. В нижней части отстойника делают заглушку для слива грязного остатка. В бак встраивается ТЭН, оборудованный регулятором, который будет его отключать при 70°С.

Роль корпуса играет крестовина или тройник, к которым монтируется сопло и переходники. Вверху подача масла, сзади подача сжатого воздуха, внизу переходник под слив излишков топлива. Роль переходников играют заглушки с отверстиями для трубок подачи воздуха и масла.

Двигатель насоса для подачи отработки подключается к сети с напряжением 220В. Масло (отработка) из бака поступает по медной трубке, с одной стороны, трижды обмотанной вокруг сопла, а с другой заведенной в бак через масляный фильтр.

Трубку для воздуха крепят к полусфере с просверленной форсункой и устанавливают переходник-заглушку. Сама полусфера располагается таким образом, чтобы горючее из медной топливной трубки полностью покрывало форсунку, а остатки стекали в отстойник. Компрессор воздуховода также подключается к бытовой сети.

Подготовка горючего для горелки

Устройство, работающее на отработанном масле, потребляет любой вид отработки. Моторные масла с большой водностью перед заливкой смешиваются с дизельным топливом (либо чистым маслом). Отработку с умеренным загрязнением можно заливать сразу.

Пищевые масла желательно отстоять перед использованием, затем слить остаток. Мазут и вязкие ГСМ требуется прогреть до 70-80°С. Для большей эффективности в синтетические и минеральные масла при заливке добавляют 10% дизтоплива.

Техника безопасности

• В помещении, где используется устройство, обязательно наличие огнетушителей.
• Если пол и стены помещения изготовлены из горючего материала, их обшивают асбестом или металлом.
• Горючее хранится на расстоянии, недостаточном для воспламенения от работы горелки.
• Маслянистые подтеки вовремя удаляются.
• Работающую горелку нельзя оставлять без надзора.

Горелка Бабингтона — это надежное устройство, обладающее повышенным сроком эксплуатации и призванное принести экономию владельцу.

Горелка для ювелирных работ своими руками — Металлы, оборудование, инструкции

Горелка своими руками: видео

Газовая горелка — это специальное устройство, которое обеспечивает равномерное сгорание газа и позволяет регулировать подачу топлива. Зачастую, не каждый человек может позволить себе подобное устройство, однако газовая горелка своими руками, сделанная из подручных материалов, будет экономичной и практичной альтернативой заводским аналогам.

Основными компонентами изготовления мощных газовых горелок являются промышленные вентили. Они могут быть новыми, однако для самодельного устройства достаточно использовать бывшие в употреблении при отсутствии утечки газа. Предназначены они для работы в паре с 50-литровым газовым баллоном на пропане, имеющим угловой вентиль и редуктор.

Горелка с вентилем ВК-74

Устройство данной горелки изображено на рис. 1. За основу принят вентиль кислородного баллона ВК-74.К выходному концу устанавливается выточенная на токарном станке штуцер-рукоятка, к рифленой части которой подключается шланг от баллона. На часть вентиля с конической резьбой К3/4˝ , которой он соединялся с газовым баллоном, накручивается колпачок с подготовленным отверстием с резьбой для жиклера. Можно использовать готовый вариант паяльной лампы или газовой плиты.

Сопло изготовлено из отрезка стальной трубы 1/4˝ длиной 100 мм и приварено к колпачку на двух отрезках проволоки ∅5 мм. Между колпачком и соплом следует оставить расстояние 15 мм для поступления воздуха в зону горения. Подгибом проволочных держателей регулируют положение сопла, чтобы добиться центрового положения пламени.

Последовательность действий для розжига горелки:

1. Откройте вентиль баллона;
2. Поднесите зажженную спичку к соплу и медленно открывайте вентиль горелки;
3. Контролируйте зажигание газа;
4. Регулируйте пламя вентилем горелки

Самодельная газовая горелка данной конструкции имеет один недостаток, связанный с особенностью расположения вентиля. Поток газа направлен в противоположную сторону нормальному положению. Сальниковые уплотнители испытывают постоянное давление газа(вт.ч. при закрытом вентиле), поэтому необходимо постоянно следить за герметичностью уплотнителей.

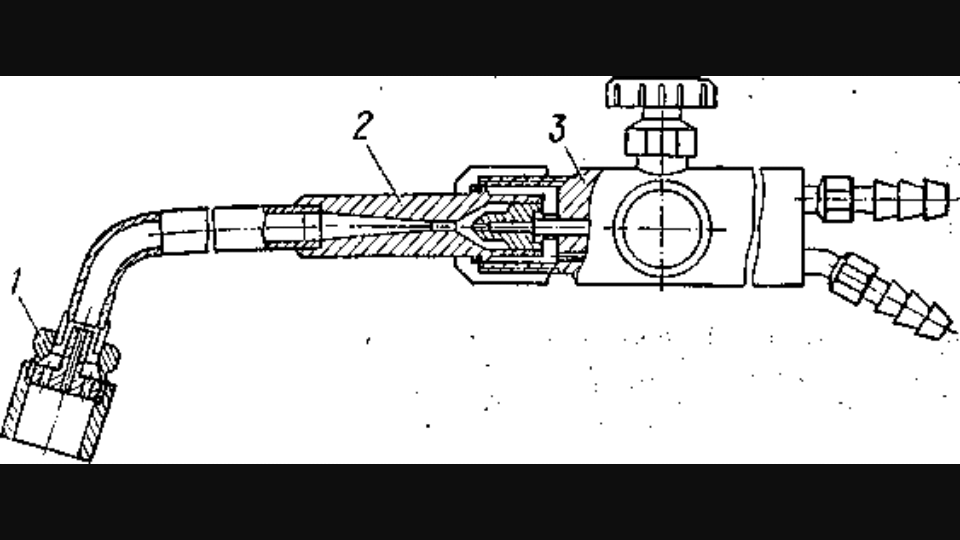

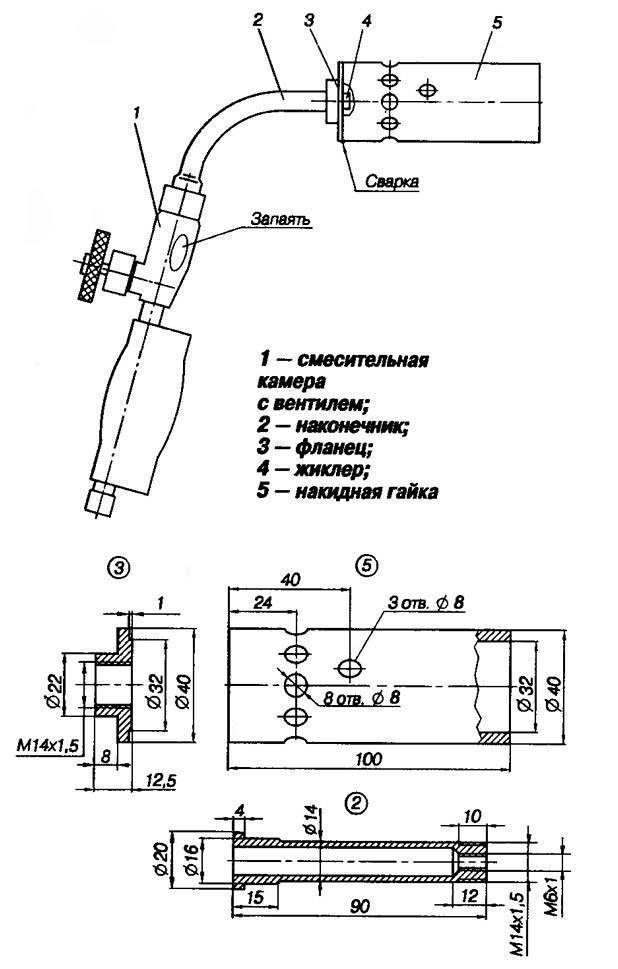

Горелка, переделанная из ацетиленового газореза

Если у вас есть ацетиленовый резак с неисправным краником подачи кислорода, не спешите его выбрасывать. Он также сгодится для изготовления горелки(рис 2.). Переделки требует смесительная камера,содержимое которой нужно удалить для снижения веса. Потребуется удалить кислородный ствол и кран. Образовавшееся отверстие запаять твердым припоем. Шланг, идущий от редуктора газового баллона, присоединить к штуцеру с левой резьбой М16 × 1,5.

Накидной гайкой на смесительной камере закрепить самодельный наконечник, согнутый под 45°, чтобы было удобнее работать с горелкой. На резьбу наконечника навернуть фланец с приваренным к нему соплом.

Одним из вариантов исполнения такой горелки является использование колпачка с резьбой М22 × 1,5. Конструкция сопла здесь аналогична соплу вышеописанной горелки. Самодельная газовая горелка готова к работе.

Газовая мини горелка

Мини газовые горелки больше подходят для работы с мелкими деталями. За основу мини горелки берется игла для накачивания мячей. В ней необходимо сделать пропил, чуть дальше середины иглы.Некоторые иглы уже имеют подобное отверстие, что значительно ускоряет процесс работы. Далее нужно взять иглу для шприца, и согнуть ее примерно на 45 градусов посередине.

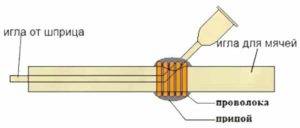

Конструкция мини газовой горелки

Заостренный конец иглы для шприца лучше всего заточить, чтобы он был прямым. После этого ее нужно вставить в иглу для мяча таким образом, чтобы один ее конец выходил через отверстие, а второй выступал из большой иглы на несколько мм. Получившуюся мини конструкцию следует зафиксировать с помощью припайки. После этого к основаниям двух игл необходимо присоединить капельницы. Зажимы — регуляторы капельниц нужно сдвинуть как можно ближе к иглам. В получившейся горелке они будут выполнять роль регуляторов подачи газа и воздуха. Их тоже нужно скрепить между собой, и делать это лучше всего с помощью термопистолета. Остается лишь подключить к готовому устройству источник сжатого газа, горелка готова к использованию. Такая самодельная газовая горелка может нагревать предметы до 1000 градусов

Работать с ней следует осторожно, соблюдая технику безопасности

Соблюдение мер безопасности

В связи с тем, что работать придется с огнем, нужно быть предельно внимательным и осторожным. Чтобы избежать нежелательных проблем, нужно соблюдать следующие правила:

• устройство кровли должно производиться в нескользкой обуви и специальной одежде;
• нужно пользоваться системой страховки;
• перед включением устройства необходимо тщательно осмотреть его на предмет дефектов и неисправностей;
• при работе нужно регулярно проверять герметичность газопроводного шланга;
• запрещено уходить из рабочей зоны при работающем оборудовании;
• при тушении прибора вначале нужно перекрыть газ, а затем надавить на блокирующий рычаг.

https://www.youtube.com/watch?v=n_sWnTkKumwhttps ://www.youtube.com/watch?v=2YcOH6FhjGc

Классификация горелок

Классификация горелочных устройств выполняют по способу сжигания и давлению газового топлива перед горелкой, варианту топливоподачи воздуха и месторасположению устройства в топочном пространстве.

По способу воздухоподачи они группируются:

• бездутьевого типа, когда воздух поступает в топочную камеру благодаря разряжению создаваемого дымовой трубой или дымососом, устанавливаемого на выходе газового тракта из котла;
• инжекционные, захватывают воздушные потоки благодаря скорости истечения струи газа из сопла;
• дутьевые, использующие принцип принудительной воздухоподачи в топочную камеру центробежным вентилятором.

Горелочные устройства выпускают с работой для разных показателей по давлению газового топлива:

• горелки низкого давления — до 6000 Па;
• среднего — от 6000 Па до 0.3 МПа;
• высокого — свыше 0.3 МПа.

Современные горелки, особенно работающие на котлах промышленного назначения, выпускаются с возможностью регулирования нагрузки от 10 до 100 %, поэтому для каждого устройства различают:

• номинальную, для расчетной тепловой нагрузки;
• максимальную;
• минимальную.

При этом максимальная теплопроизводительность должна гарантировать устойчивую работу котлоагрегата и не допускать отрыв факела, а минимальная — стабильное горение с самой малой нагрузкой, не допускающей проскока пламени.

Кроме того горелки могут быть только газовые или газомазутные, которые способны работать на мазуте или другом жидком топливе.

Классификация газовых горелок

Горелки могут быть не только газовыми, но и жидкостными. В последнем случае они работают на дизельном топливе, но распространены меньше, поскольку их эффективность проявляется лишь при пониженных до +10…+15ºС температурах внешнего воздуха.

Различают подобного вида горелки по следующим признакам:

1. По виду применяемой горючей смеси. Кроме упомянутых жидкостных и газовых используются ещё и комбинированные конструкции, когда в рабочую зону одновременно с горючим газом (пропаном и, значительно реже – ацетиленом) подаётся воздух или кислород.

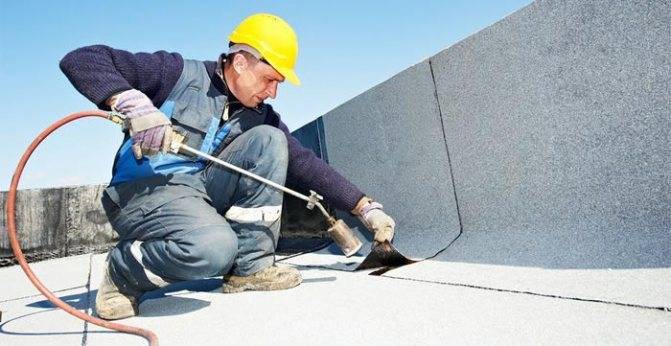

2. По количеству рабочих сопел. Горелки газовые для кровельных работ могут иметь от 1 до 4 сопел. В последнем случае расширяются технологические возможности устройства (например, ширина захвата рулонного материала), но одновременно возрастает расход горючего газа.
3. По наличию или отсутствию редуктора. Безредукторные горелки, хотя и конструктивно проще, не обладают функцией регулирования потока газа, что неудобно в практике их применения.
4. По способу поджига струи газа. Современные конструкции рассматриваемых устройств имеют узел пьезоподжига, что значительно функциональнее, чем применение для этих же целей спички или зажигалки.
5. По конструкции газоподающей трубки. Она может быть прямой или согнутой под углом, нормальной и укороченной длины.

Работают такие горелки от баллонов. На баллон устанавливается редуктор или другое газораспределительное устройство. Для баллонов с пропаном, при небольшом объёме работ возможна их установка на крыше, в остальных случаях применяются шланги, длина которых не должна быть более 12…15 м.

Большинство конструкций пропановых горелок для кровли могут использоваться и с другими целями, например, для снятия старой краски (успешно заменяют паяльную лампу), для разогрева медных или латунных труб перед их сваркой, для подогрева остывшего битума и т. д.

Являясь устройствами, при работе которых используются горючие и взрывоопасные смеси, промышленные исполнения газовых горелок изготовляются по техническим требованиям ГОСТ 17356-89. Стандартом нормируются следующие эксплуатационные показатели:

• Стопроцентная герметичность запорных органов, управляющих подачей газа;
• Плавность подачи пропана;
• Наличие противоветровой защиты от самопроизвольного задувания;
• Надёжное отключение аппарата и время срабатывания;
• Пределы регулирования тепловой мощности.

Изготовление и установка горелки в закрытый газовый горн

Рассмотрим два варианта – смастерить горелку «с нуля», используя рекомендации домашних мастеров с опытом, либо применить готовую конструкцию, приспособив/видоизменив некоторые её характеристики. Необходимо отметить, что в первом случае следует обладать весьма высокой квалификацией, а также иметь опыт настройки и, как минимум, ремонта подобных устройств. Иначе дело может окончиться взрывом, ожогами, и прочими неприятностями.

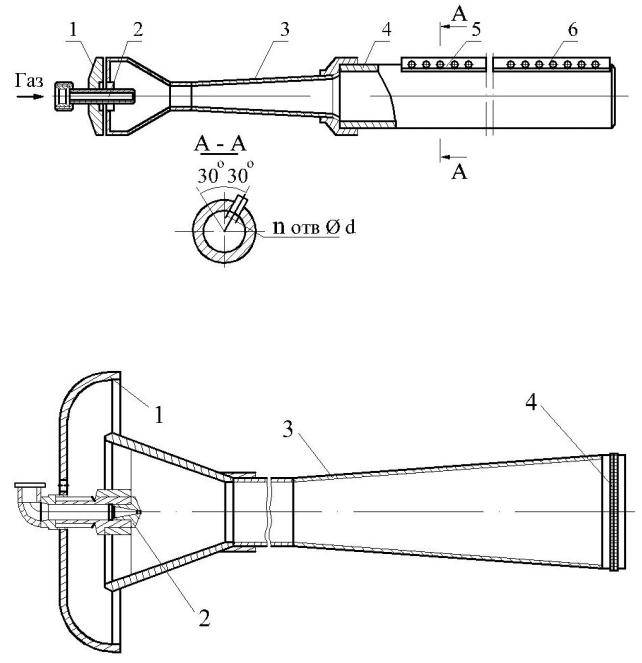

Проще всего для горна изготовить шаровую горелку, которая относится к группе топливосжигающих узлов с тангенциальным подводом факела к рабочему пространству горна. Такая горелка состоит из следующих деталей:

1. Конфузионного раструба из жаропрочной из стали типа Х18Н9Т.
2. Стального трубчатого корпуса, имеющего форму двойного усечённого конуса.
3. Газоподводящей головки.
4. Воздухоподводящей головки.
5. Устья.
6. Регуляторов количества газовоздушной смеси.

Для изготовления такой горелки необходимы: трубы на 1,5 дюйма, листовая заготовка толщиной не менее 1,2 мм под конфузор, два штуцера и три фланца – под соединение элементов. Сварную конструкцию лучше выполнять из жаропрочной стали, при этом сварку необходимо производить под флюсом или используя инертный газ. Как воздухо- и газоподводящие трубы можно использовать рукава высокого давления, диаметры которых будут соответствовать присоединительным размерам корпуса. Необходимы также фиксирующие хомуты и качественные уплотнения из бензомаслостойкой высокотемпературной резины. Все остальные элементы соединяются при помощи резьбы. На некоторых сайтах встречаются рекомендации по изготовлению корпуса горелки способом вальцовки трубчатой заготовки. Но при больших давлениях струи пластическое упрочнение материала может привести к возникновению зон внутренних напряжений, которые при пуске горелки часто становятся причиной трещинообразования металла корпуса. Вариант с установкой горелки от б/у газовой плиты значительно проще. Предварительно потребуется определить затраты топлива, необходимые для быстрого нагрева металла под ковку. Подбирая готовую конструкцию, устанавливают мощность основного агрегата (котла, плиты и т.п.), для которого устройство применялось. Произведение этого значения на КПД (для газа это – 0,89…0,93) даёт искомое значение мощности W. Немного сложнее установить расход газа Т. Алгоритм расчёта следующий:

• Выясняется теплотворная способность топлива Q (для пропана можно принять 3600 кДж/м3);
• Используя формулу Т = 3,6W/Q, определяется расход.
• По результатам расчёта подбирается вся необходимая запорно-регулирующая арматура: клапаны, тройники, уплотнительные кольца и т.д.

Установку горелки в горн для ковки своими руками производят следующим образом. Вначале в подготовленное футеровочное отверстие вставляют конфузор, к нему через листовую прокладку из жаропрочной стали присоединяют устье горелки. К нему прикрепляют само изделие, и ввинчивают трубки для подачи воздуха и газа. Проверяют эффективность действия регуляторов, после чего производят пробный пуск газа от баллона или стационарной сети. Все работы необходимо проводить при хорошо проветриваемом помещении. При малейшем запахе газа установочные работы прекращают, и выясняют источник вероятных утечек.

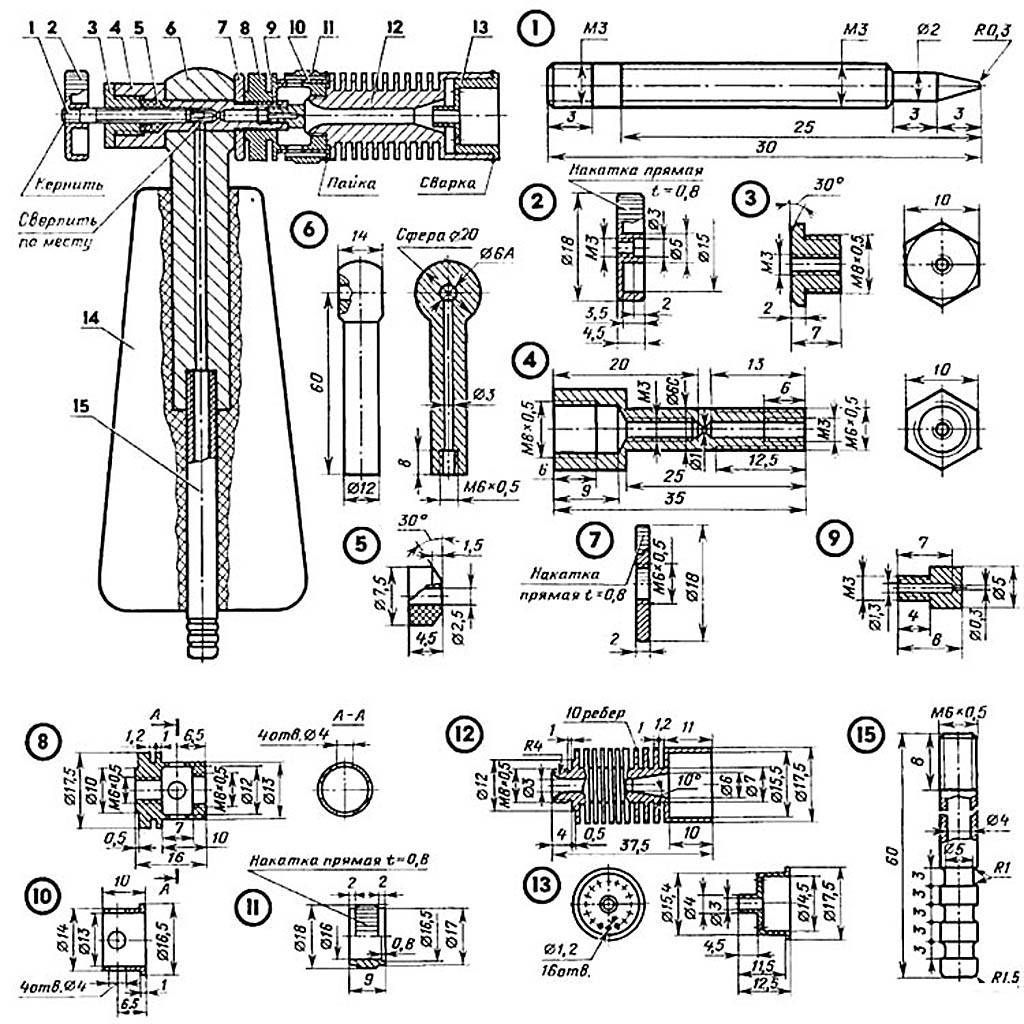

Мини- горелка

Эта горелка изначально создавалась для пайки скани с очень маленькими деталями,
поэтому основной упор сделан на уменьшение диаметра языка пламени. Тогда, когда делалась эта горелка, ещё не продавались
маленькие горелки с баллончиком для газа в виде ручки горелки. Поэтому за основу взята универсальная средняя горелка
(описание далее) и уменьшены пропорционально все размеры.




Пайка мелких деталей. Иногда для внесения
припоя и удержания элементов филиграни не хватает рук
🙂 Особенностью этой горелки является применение
рассекателя. Этим достигается стабильность пламени во всём диапазоне
давлений (в пределах разумного, конечно), а именно от 0,2 до 3 кг/см2.
Количество воздуха не регулируется. Оно подобрано диаметром отверстий
подсоса. Если, всё же, приспичит регулировать обогащение смеси, внутрь
кольца с накаткой поместить обрезок силиконовой трубки и, вращая кольцо,
можно регулировать.Подобранный диаметр отверстия
форсунки около 0,12 мм.

Показан один из способов изготовления форсунки. Капилляр припаян к винту, вкрученному в трубку. Винт на ФУМ.Соблюдаем соосность. Можно без капиляра, просверлив на станке
латунный винт М3.

А что здесь действительно надо регулировать, так это положение трубки с
форсункой. После поджига горелки перемещаем трубку вперёд- назад и найдя
оптимальное положение, закрепляем винтом.

Нюансы и инструкция по эксплуатации

Пропановая горелка относится к опасным устройствам, в связи с чем, работая с ней, нужно выполнять правила эксплуатации и пожарной безопасности

Горелка кровельная пропановая, инструкция по применению:

Осторожно и плотно накручивают сопло на форсунку. Подключают к штуцеру резака шланг, закрепляя его специальным хомутом

Обычно они в комплекте не поставляются и потребуется их приобрести отдельно. Закрепляют второй конец шланга на газовом сосуде. Проверяют плотность и надежность соединений, при закрытом регуляторе пламени. С помощью мыльной воды проверяют плотность соединения и газовоздушные утечки, а при открытом газовом вентиле на баллоне. Плавно проворачивают против часовой стрелки газовый регулятор и поджигают горелку. Запрещено направлять факел на пожароопасные материалы. После окончания работ закрывают свой газовый кран на сосуде. Когда пламя горелки погасло, закрывают регулятор факела резака и дают ему остыть.

Запрещено направлять факел на пожароопасные материалы. После окончания работ закрывают свой газовый кран на сосуде. Когда пламя горелки погасло, закрывают регулятор факела резака и дают ему остыть.

Опасные и вредные производственные факторы при работе на кровле с пропановой горелкой:

• Возникновение пожароопасной ситуации;
• взрыв газовой емкости;
• ожоги от открытого огня;
• термический ожог от нагретых поверхностей резака.
