Газовая горелка для кузнечного горна своими руками

Горны, работающие на угле

Конструкция нагревательного устройства рассматриваемого типа включает в себя:

1. Свод и боковые стенки, которые выкладываются из огнеупорного кирпича (шамота или динаса).
2. Горновое гнездо, образуемое верхней поверхностью свода, где и нагреваются заготовки.
3. Зонт, снабжаемый откидными шторками, и призванный улучшать естественную тягу в рабочем пространстве.
4. Заднюю стенку (брандмауэр), в которой предусматриваются отверстия для подачи исходного воздуха.
5. Воздушный кран, предназначенный для включения подачи воздуха к горновому гнезду.
6. Защитный короб из жаропрочной стали, который соединяет между собой входную полость у крана подачи воздуха с горновым гнездом.
7. Закалочную ёмкость (она может быть стальной или кирпичной), предназначенную для охлаждения заготовок при их термообработке или для охлаждения самого горнового гнезда от перегрева и последующего образования температурных трещин.
8. Дымохода, через который производится удаление продуктов сгорания топлива.
9. Емкостей под хранение угля и различного кузнечного инструмента.

Принципиальная схема работы кузнечного горна

Твёрдотопливный кузнечный горн – довольно капризное нагревательное устройство, и его разогрев требует от кузнеца определённого практического опыта. Особенно трудно разжечь горн, который продолжительное время не эксплуатировался, а также, если внешние температуры и давление воздуха – достаточно низкие. Каменный уголь, который используется в таких горнах, должен соответствовать требованиям ГОСТ 8180.

Подготовка горна к нагреву металла производится в следующей последовательности:

• Их горнового гнезда удаляются шлаки, остатки кованого металла, зола и окалина (это следует выполнять даже тогда, когда после окончания работ поверхность была тщательно очищена);
• Дымоходы и воздухоподводящие каналы продуваются сжатым воздухом (для небольших по размерам кузнечных горнов можно использовать пылесос);
• На поверхность горнового гнезда насыпается небольшой слой угля, при этом отверстие защитного короба не должно полностью перекрываться;
• Сверху на уголь помещают ветошь, смоченную в легковоспламеняющейся жидкости или древесные опилки;
• После розжига, когда горение становится устойчивым, добавляют следующую порцию угля (фракция может иметь повышенную, по сравнению с исходной, крупность);
• Открывается кран подачи воздуха, и устанавливается в среднем положении;
• По мере прогорания интенсивность дутья постепенно увеличивают.

Необходимое качество прогрева заготовки под ковку в открытом горне обеспечивается формированием поверхностной корки, которая образуется при горении топлива.

Внутри корки – всегда более высокая температура, поэтому заготовку помещают внутрь, а сверху закрывают очередной дозой угля. Верхнюю поверхность корки стараются при этом не разрушить, поскольку в противном случае нагрев будет медленнее, а угар металла и окалинообразование возрастут. Иногда, для ослабления процессов науглероживания металла корку сбрызгивают водой.

В открытых горнах наименее интенсивный нагрев металла происходит на периферии горнового гнезда, поэтому свежий уголь подсыпают именно по периметру нагреваемой заготовки. Если слой корки становится слишком толстым (более 5…10 мм), его ломают, т.к. в этом случае теплопроводность к заготовке уменьшается.

Заготовку во время нагрева периодически поворачивают, чтобы обеспечить всем её частям одинаковые условия нагрева. Пламя при горении угля должно иметь равномерный цвет при минимуме копоти.

Цвета нагретой стали при различных температурах таковы:

• Цвета тёмной вишни – 700…7500С;
• Вишнёво-красный – 750…8000С;
• Красный – 800…8500С;
• Светло-красный – 850…9000С;
• Оранжевый – 900…10500С;
• Тёмно-жёлтый – 1050…11500С;
• Светло-жёлтый – 1150…12500С.

Перегрев металла выше указанных температур недопустим. Перегретый металл характеризуется крупнозернистой структурой, которая хуже поддаётся ковке, особенно при формообразовании сложных кованых элементов.

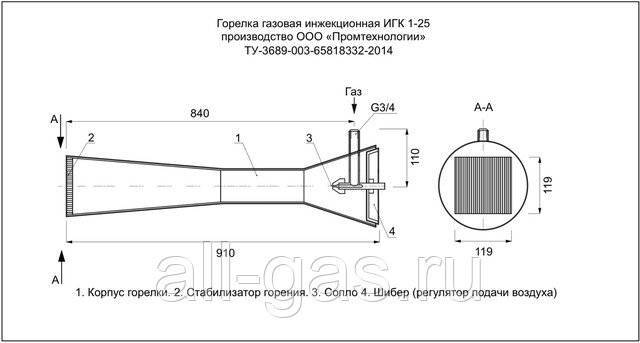

Характеристики и виды инжекционных горелок

От исполнения горелки горна зависит степень угара металла при его нагреве под ковку, интенсивность образования окалины на поверхности, общее потребление газа. В закрытых кузнечных горнах применяют горелки короткого пламени.

Их конструктивное исполнение гарантирует быстрое перемешивание горючей смеси, что обеспечивает высокий КПД. Продукты сгорания из рабочего пространства горна удаляются равномерно и максимально эффективно.

Принцип действия горелок

В горелках такого типа происходит сжигание пропана, поступающего из газопровода либо баллона. Здесь смесь газа с воздухом образовывается за счет эжекции, т.е. подсасывания последнего внутрь горелки под воздействием энергии струи газа, находящейся под давлением.

В зоне, где происходит забор воздуха, появляется разрежение, за счет чего воздух сам двигается в заданном направлении. Смешиваясь в корпусе горелки, рабочая смесь вырывается из него под давлением, создавая нужную температуру.

Качество работы газовой горелки зависит от постоянства соотношения объема газа и воздуха. Изменение плотности газа влияет на возможности засасывания воздуха горелкой.

Топливосжигающее устройство или горелка, является основной составляющей газового горна. Его эксплуатация полностью зависит от правильного изготовления этого ключевого элемента

Все изменения температуры сгорания должны сопровождаться аналогичными изменениями подачи воздуха, требуемого для возгорания.

При несбалансированности показателей, необходима корректировка коэффициента инжекции для достижения его стабильности. Добиваются этого путем изменения давления газа либо регулировкой воздушной заслонки.

Классификация горелок по основным признакам

Классифицируют их по разным признакам. Исходя из объема подсасываемого первичного воздуха, различают горелки частичного смешения и полного. Основными характеристиками первых являются коэффициент инжекции и кратность.

Коэффициент инжекции определяется соотношением объемов воздуха инжектируемого и требующегося для 100-проентного сгорании газа. Под выражением «кратность инжекции» подразумевают соотношение между объемом первичного воздуха и потреблением газа горелкой.

Горение газа в смеси с воздухом в инжекционной горелке происходит в специальной насадке — туннеле, изготовленном из огнеупорного материала

Инжекционные горелки, применяемые в домашних кузницах, бывают низкого (до 5 кПа) давления газа и среднего — от 5 кПа до 0,3 МПа. Когда газ в горелке находится под давлением 20-90 кПа, мощность подсоса воздуха остается практически неизменной, даже в том случае, когда в горне газовое давление и разрежение претерпевают изменения.

При падении давления ниже этой планки, коэффициент инжекции растет, давление падает, а разрежение в горне увеличивается. В зависимости от наличия распределительного коллектора, бывают горелки одно- и многофакельные.

Существует разделение по количеству сопел: с одним соплом — односопловые, с несколькими — многосопловые. Располагают эти элементы по центру либо вразброску. По этому признаку есть горелки с центральным соплом и периферийным.

Начальный набор инструментов, необходимых для ковки металла

Способ приданию металлу пластичных свойств за счёт нагрева известен человечеству с незапамятных времён. В отличие от т.н. «холодной ковки», при которой металл не подвергается нагреву, при ковке «горячей» (и, как считается, «настоящей») металл разогревают в горне.

За счёт пластичности разогретому металлу можно придать самые разнообразные формы, чем и пользуются мастера художественной ковки.

Помимо опыта, который нарабатывается годами, для ковки требуется соответствующий инструмент. Это могут быть специальные клещи, оправки, шаблоны для гнутья и т.д., но самыми главными «помощниками» кузнеца на протяжении многих веков остаются молот и наковальня.

Любой человек, который задумался о том, чтобы заняться кузнечным делом, сталкивается с необходимостью приобретения соответствующих инструментов. Качественная и тяжелая наковальня весом под 100 кг – удовольствие не из дешёвых.

Я свою наковальню купил на вес на вторчермете. По опыту работы могу сказать: что я не смог расплющить на рельсе, удалось на настоящей наковальне.

Вторчермет хоть и «золотое дно», но многое зависит от везения. У нас цена б/у наковальни приближается к стоимости новой. Хотя мне удалось таким образом обзавестись мощными тисками и наковальней весом около 30 кг. «Лицо» у неё, правда, помято, но это поправимо.

Итак, как быть, если ковать хочется, а семейный бюджет не позволяет таких трат? Тем более, если неизвестно, придётся ли дело по душе, или через несколько месяцев все дорогостояще оборудование станет пылиться в гараже.

В этом случае следует воспользоваться опытом участников FORUMHOUSE и обзавестись мини-кузницей, сделанной из материалов, что оказались под рукой. Тем более, что даже на таком — «дачном», варианте можно сделать массу разнообразных вещей, нужных в хозяйстве, и которых не купишь в магазине или на строительном рынке.

Хороших кузнецов мало и, как правило, они загружены заказами, а в хозяйстве часто нужны специфичные изделия, например, кованый гвоздь или какая-то «хитрая» заклёпка. Чтобы не ломать голову с поиском мастера и заказом, а также сэкономить, проще всё сделать самому. Ведь такие гвозди, как на фото ниже, просто так не купишь.

Что нужно, чтобы изготовить инжекционную горелку

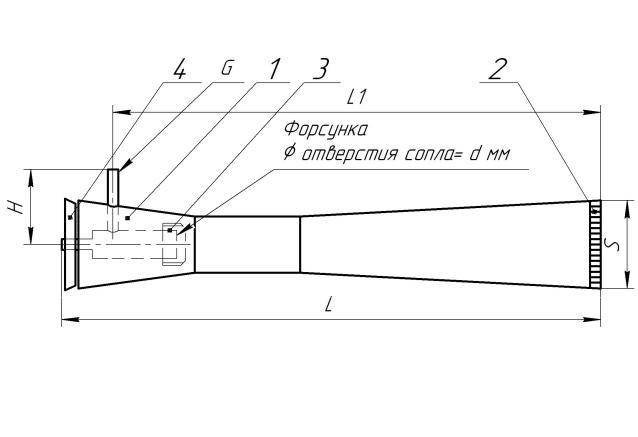

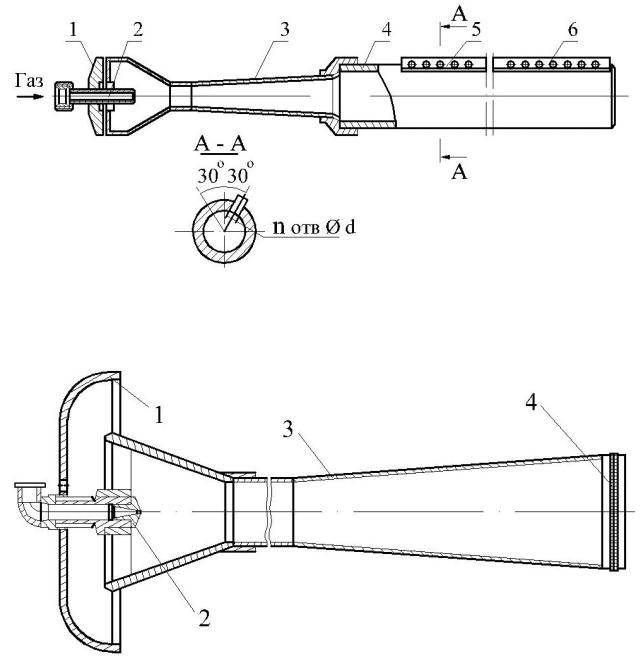

Заметим, что инжекционная газовая горелка для горна, подробные чертежи которой широко представлены в онлайн-пространстве, может изготавливаться кустарно. Чтобы собрать ее, понадобятся следующие инструменты и материалы:

• сварочный агрегат;
• болгарка с дисками по металлу — режущим и лепестковым шлифовальным;
• щетка по металлу, напильник круглого или полукруглого сечения, молоток, пассатижи;
• дрель со сверлами Æ5 и Æ12 мм;
• метчик и плашка М6;
• листы железа толщиной 1,2 и 3 мм, метизы, отрезки труб;
• средства индивидуальной защиты для ведения сварочных работ.

Данный перечень может корректироваться в зависимости от того, какие есть материалы для работы над созданием инжекционной горелки своими руками.

Техника безопасности при кровельных работах с газовой горелкой ↑

Горелка кровельная – опасный инструмент. При их использовании нельзя забывать об этом, ведь по сути – это работа с открытым огнем. Любое оборудование подобного типа требует эксплуатации соответственно правилам техники безопасности.

Курить на рабочем месте запрещено.
К работам не приступают, пока не будут проверены на исправность газовые горелки, шланги и баллоны

Особое внимание обратить на герметичность шлангов, которые соединяют горелку и газовый баллон.
Кровельщики должны быть соответствующим образом экипированы, в частности, спецобувью с нескользящей подошвой.
Не допускается во время работ размещать на крыше одновременно несколько баллонов с газом.
Обязательно должно быть обеспечено достаточное количество заряженных огнетушителей в исправном состоянии в доступных местах.

Стационарный

Стационарные горны делают опытные мастера под свои антропометрические данные. Кусок раскаленного до оранжевого железа весом в несколько кило в клещах – предмет чрезвычайно травмоопасный, поэтому эргономика стационарного горна должна быть идеальной.

Берем размеры

Приблизительные размеры стационарного горна показаны на рис.

Примерные размеры кузнечного горна

Именно приблизительные, но высоту стола и его размеры нужно определить точно:

• Становимся ровно, ноги на ширине плеч. Правую свободно опущенную руку сгибаем в локте.
• Помощник измеряет расстояние от локтевого сгиба до пола. Добавляем к нему 5-7 см, это и будет высота стола.
• Теперь берем в ту же руку самые большие клещи, помощник измеряет расстояние от живота до концов их губок.
• Добавляем к нему 10-12 см, мы получили половину длины диагонали стола.
• Длину стороны квадратного стола берем равной 1,4 от длины полудиагонали (0,707 от полной диагонали).

Конструкция

Последовательность изготовления стационарного горна видна из рис. Воздушник фурмы с наддувом от пылесоса или улитки автопечки лучше опустить пониже, а заслонку воздушного дренажа при этом (пп. 4 и 5) сделать выдвижной вперед. Получится воздушный ресивер достаточно большой емкости, и заслонку можно будет выдвигать-вдвигать носком обуви.

Изготовление стационарного горна

Обратите также внимание на цельный колосник, поз. 2. Он в данном случае специальный для горнов

Он в данном случае специальный для горнов

Секрет – в перекрещивающихся ложбинках, разделяющих плиту на квадратики. В них скапливается нагар. Если насверлить отверстия в гладкой плите, то их после каждой ковки придется прочищать стальным прутом

Он в данном случае специальный для горнов. Секрет – в перекрещивающихся ложбинках, разделяющих плиту на квадратики. В них скапливается нагар. Если насверлить отверстия в гладкой плите, то их после каждой ковки придется прочищать стальным прутом.

Но почему нельзя сделать колосниковую решетку наборной из планок, как в печке? Потому, что масса топлива спекается не однородно. В щелях между планками поток воздуха будет прыгать туда, где ему свободнее выйти. В том месте температура окажется выше, и вся заготовка может оказаться пересушенной пятнами. На-глаз мастер-любитель этого не заметит, но под нагрузкой местная хрупкость скажется. А пропускание воздуха сквозь двумерную регулярную структуру (печной колосник одномерный) уменьшает неравномерность воздухораспределения на порядок. Если колосник трехмерный, как показано на рис. с устройством горна в начале, то неравномерность распределения воздуха практически не сказывается.

Самодельная фурма с воздушным душем

А как быть, если негде взять спецколосник? Тогда приемлемый выход – полностью самодельная фурма с концентрическим расположением отверстий диаметром 8-10 мм, см. рис. справа, такая система не так быстро засоряется и дутье по площади обеспечивает более-менее равномерное. По принципу действия похоже на рассеиватель душа.

Наддувать воздушный душ пылесосом нельзя, топливо выдует. Нужно взять улитку от автопечки или подобную ей. Регулировать дутье дренажом в таком случае тоже нежелательно, оптимальный для равномерности дутья наддув слабоват. Нужно встроить в воздуховод дроссельную заслонку, а нижнюю крышку фурмы сделать съемной только для чистки.

Инструкция по технике безопасности

Технология покрытия кровли мягкими рулонными материалами огневым способом, производится в несколько технологических этапов:

1. Подготовительный этап: подготовка бетонного основания, заделка трещин, уборка мусора.
2. Раскладка рулонного основания, соединение стыков, проклейка стыков.
3. Укрепление основания, посадка его на битумную основу.
4. С помощью ручной газовой горелки прогревается основание и укладывается рулонное покрытие, прижимается катком и дополнительно мастикой обрабатываются стыки рулонов.
5. С помощью горелки производится прогрев основания и первого слоя покрытия, и производится укладка верхнего слоя.

Основными правилами техники безопасности при работе с ручной газовой кровельной горелкой выступают общие правила проведения огневых работ.

К особенным правилам нужно отнести правила газовой безопасности, а именно:

1. Газовые баллоны должны быть исправны, не иметь видимых дефектов и иметь соответствующее клеймо о пригодности к эксплуатации.
2. Шланги не должны иметь механических повреждений, порезов, трещин.
3. Соединения, в том числе шлангов, редукторов, горелки должны быть герметичными не давать утечек газа.
4. При работе запрещено курить.
5. Газовые кровельные горелки нельзя использовать при температуре ниже минус 15 градусов Цельсия, это чревато взрывом газового баллона.

Если вами будет использоваться газовая горелка для кровельных работ, то вы должны учесть, что управление факелом является курковым. Это относится к газовоздушным конструкциям. При этом вы сможете оперативно переключаться между режимами. Это приходится по нраву всем мастерам, которые довольно часто используют смену рабочего режима на экономичный. Если вы заинтересованы в экономии газа, то можно переводить устройство в режим ожидания.

Для снижения расхода пропана используется редуктор. Он предназначается для стабилизации потока топлива, что позволяет обеспечивать контроль расхода. Если вы желаете сэкономить ресурсы, то стоит приобретать оборудование с редуктором, который обеспечивает снижение расхода газа на 30 %. Подсос воздуха для горения, как правило, осуществляется из атмосферы.

Если вами будет использоваться газовая горелка для кровельных работ, то необходимо перед этим осуществить несколько этапов. Первоначально подготавливается основание для укладки материала, для этого поверхность очищается от пыли и мусора. Если есть потребность, то бетонную стяжку следует выровнять. Далее поверхность обрабатывается праймером.

На следующем этапе можно начинать работу с рулонным материалом, который раскладывается с обеспечением нахлеста. Ширина последнего может варьироваться от 8,2 до 9 см. Такая укладка гидроизоляции является только лишь примеркой. В ходе этих манипуляций рулоны следует выровнять, а после скатать обратно.

Материал нужно зафиксировать у основания кровли, в процессе чего используется газовая горелка для кровельных работ. Теперь к работе должен быть подключен помощник. Один из мастеров прогревает с помощью оборудования поверхность основания, а также нижнюю поверхность гидроизоляции. Тогда как второй человек занимается плотным прижиманием изоляции к поверхности крыши.

Мастер должен помнить о том, что описываемое оборудование является очень опасным при его неправильном использовании. В процессе манипуляций придется работать с открытым огнем. Любое подобное оборудование предполагает соблюдение определенных правил техники безопасности. Таким образом, ни в коем случае нельзя курить на рабочем месте.

Проведение работ должно осуществляться только лишь после того, как баллоны, шланги, а также газовая горелка будут проверены на исправность и пригодность к эксплуатации. Газовая горелка для проведения кровельных работ должна обладать герметичными шлангами. Это касается и соединительных элементов между баллоном и горелкой.

Не стоит начинать работу, если нет в наличии специальной экипировки. Это в особенности касается спецобуви, которая имеет нескользящую подошву. Недопустимо в процессе проведения описываемых манипуляций располагать на поверхности кровли одновременно несколько газовых баллонов. Газовая горелка для кровельных работ, инструкция по использованию которой описана в статье, является пожароопасным оборудованием.

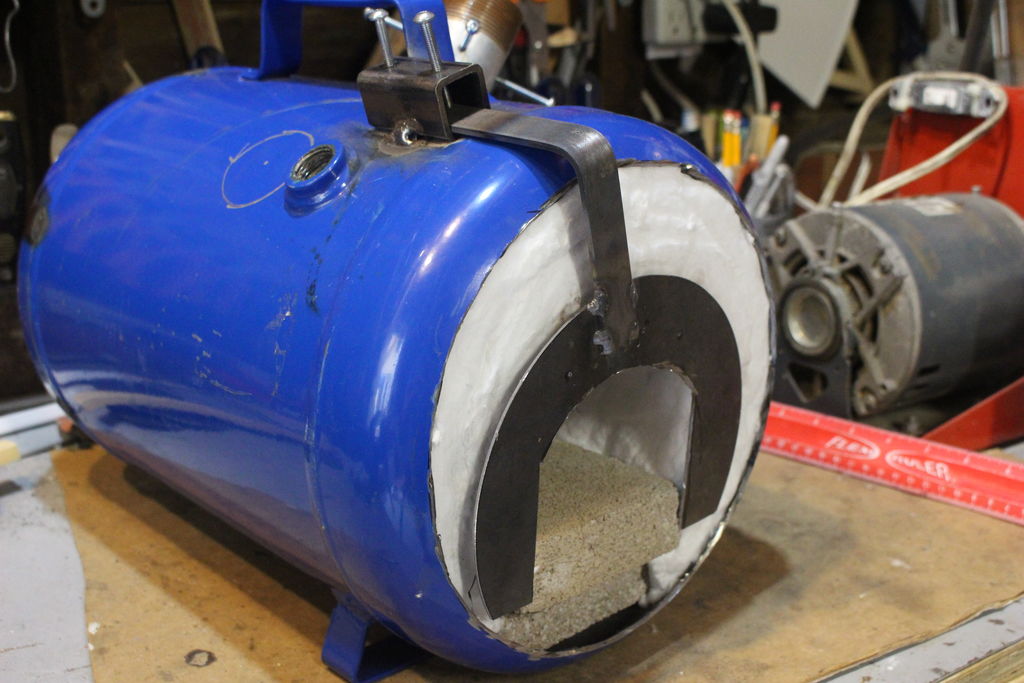

Шаг 9: Передняя стенка с устьем

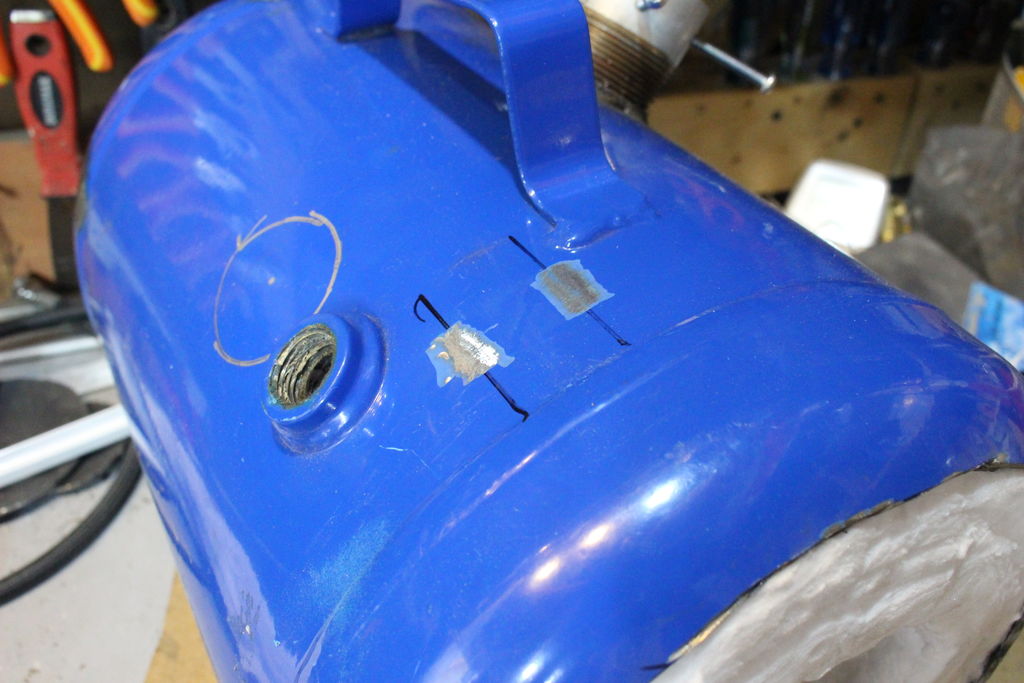

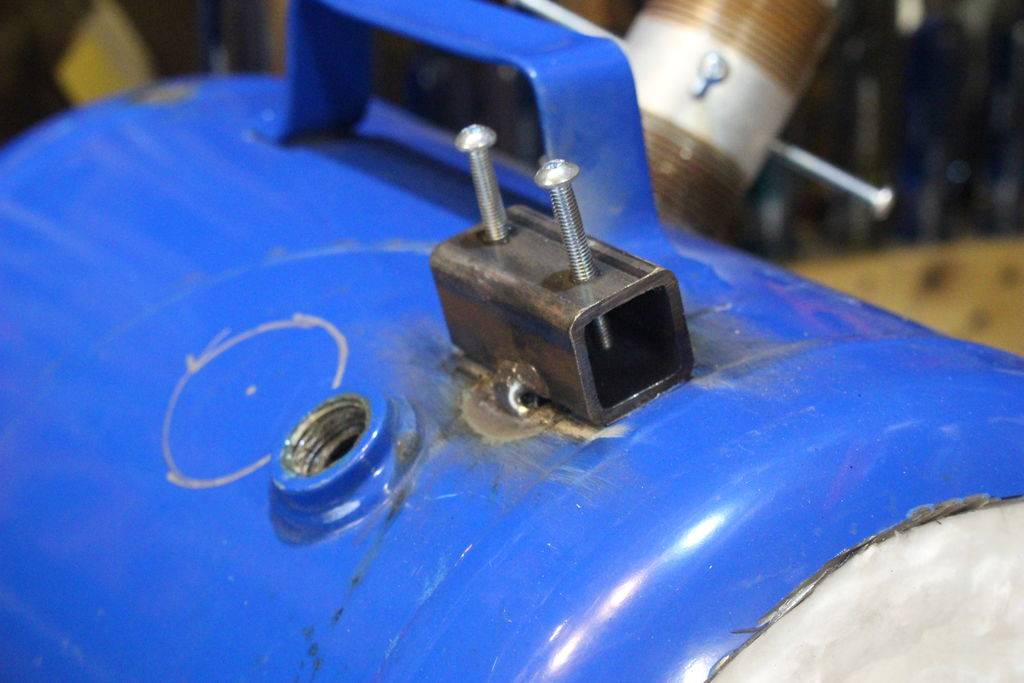

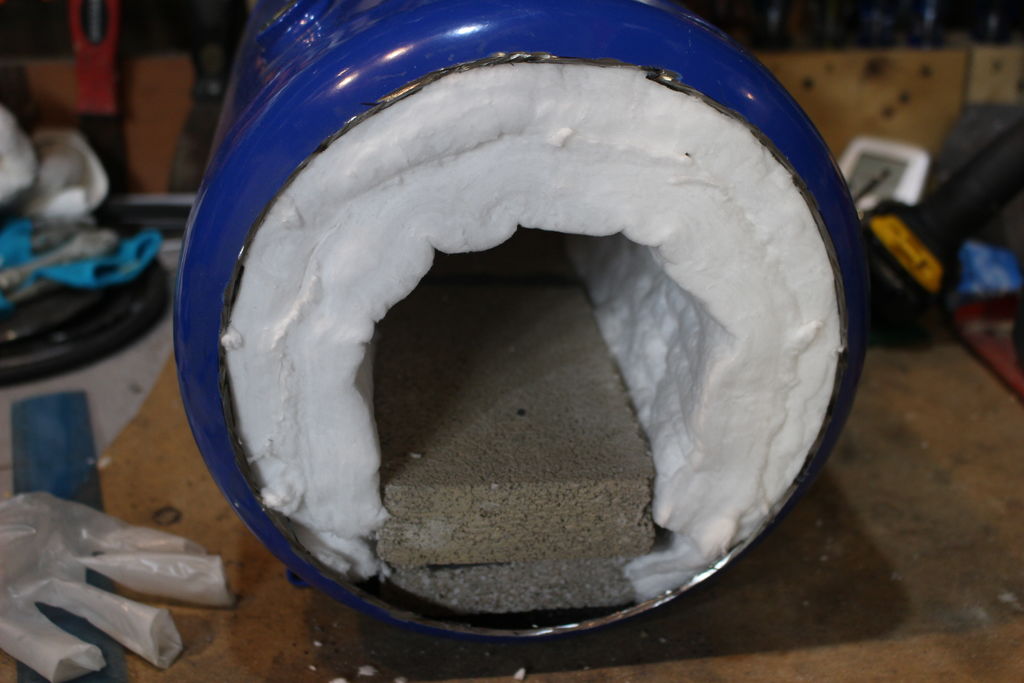

Чтобы сохранился доступ к внутренней части горна, переднюю стенку сделаем съемной. На корпус баллона привариваем отрезок профиля 2,5х2,5 см с отверстиями под болты, в этих отверстиях сделайте резьбу метчиком. Опять же, сварка может быть заменена пайкой.

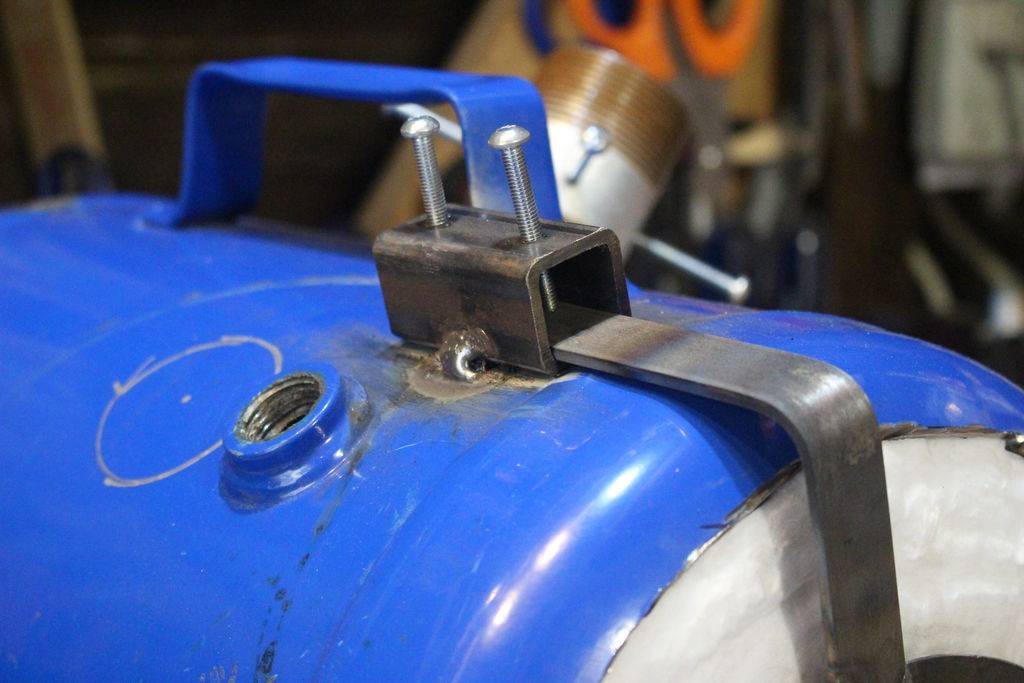

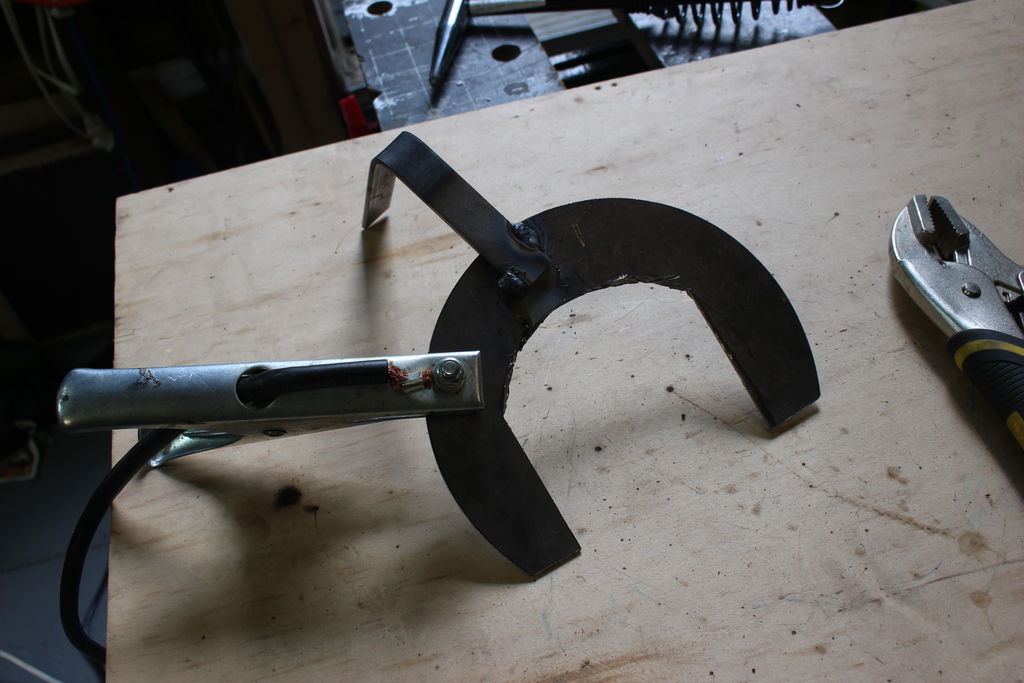

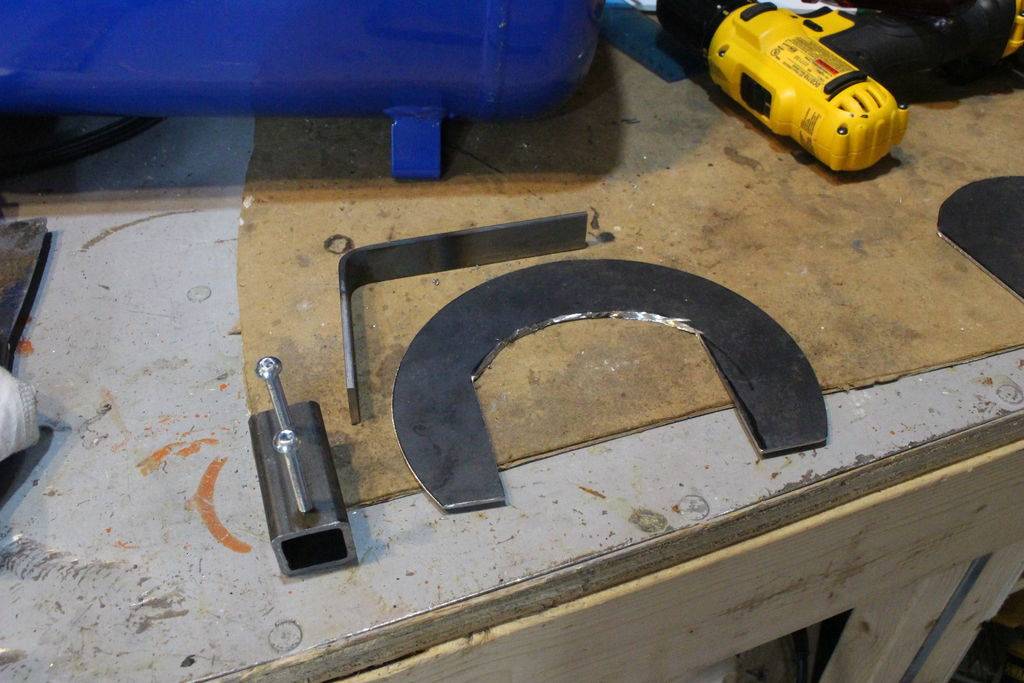

Из стального листа 14 калибра делаем подковообразную деталь (шаблон нарисуйте от руки), к ней приварена согнутая стальная полоска.

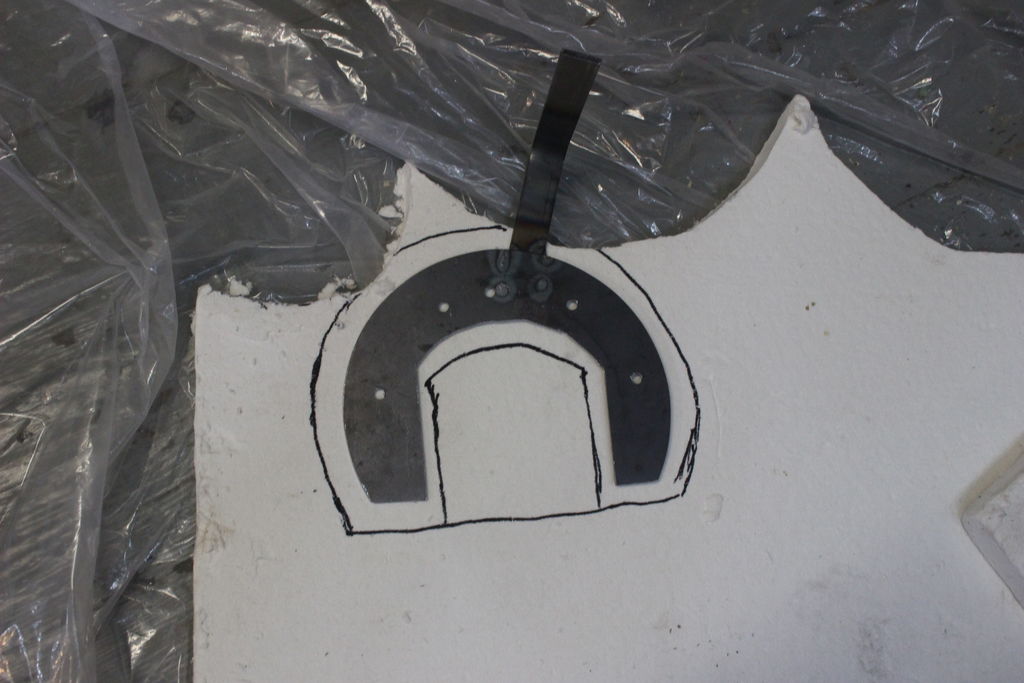

Из керамической плиты вырежьте деталь большую по размеру, чем проем горна. Размер устья сделайте по своему усмотрению. Я сделал достаточно большое, чтобы туда проходили щипцы. К стальной подковообразной детали прикрепите стенку винтами с крупной резьбой.

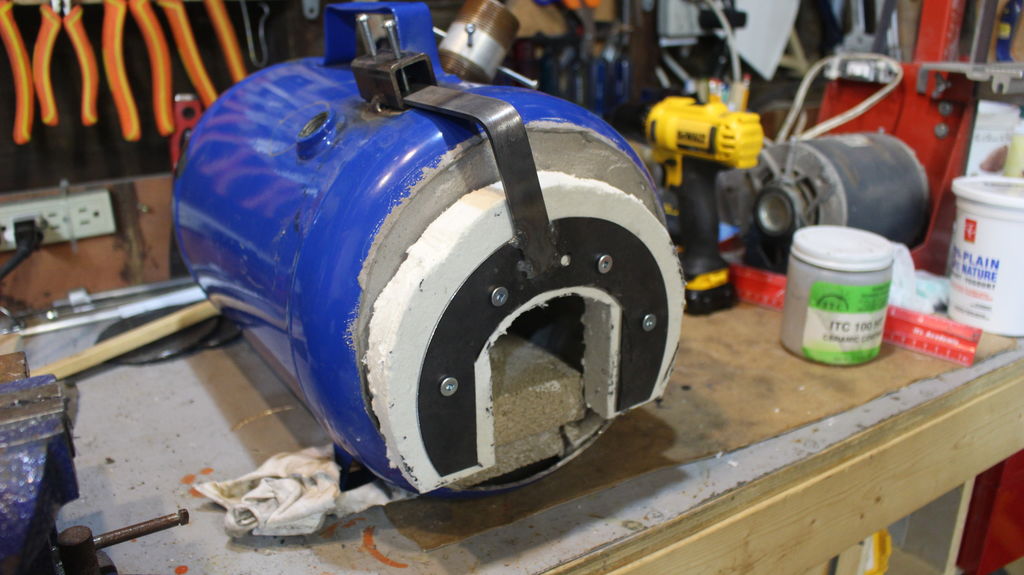

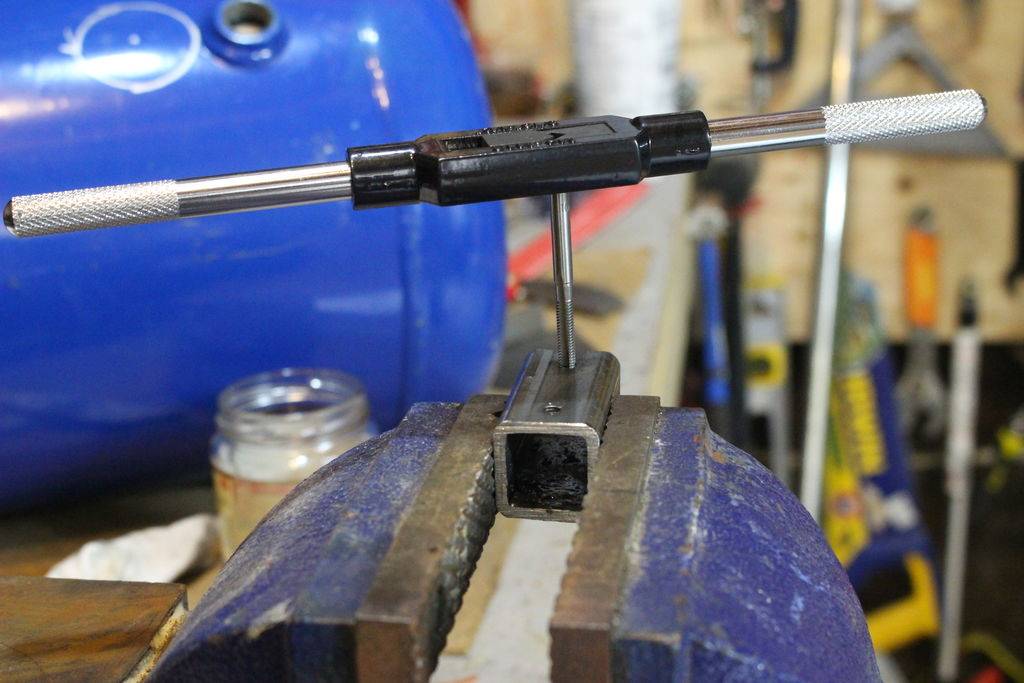

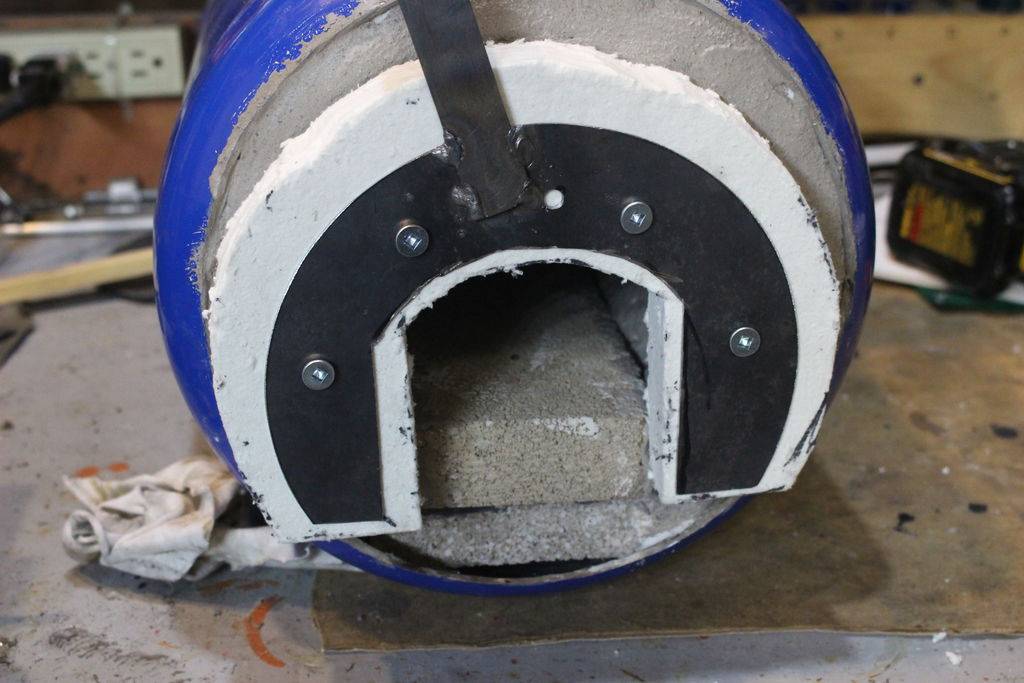

Собранная передняя стенка фиксируется на месте болтами, вкрученными в отверстия профиля на корпусе баллона, и прижимающими стальную полосу к стенке баллона.

Устройство пропановой горелки

Перед тем, как приступать к самостоятельному изготовлению газовой горелки стоит разобраться с ее конструктивными особенностями и принципом работы.

Как правило, пропановая горелка состоит из следующих элементов:

• корпус;
• рукоятка;
• распределительное сопло;
• газовый шланг;
• газовая трубка;
• баллон с пропаном;
• редуктор;
• хомуты для крепления.

Это основные элементы, которые будут присутствовать в самодельном устройстве. Но в зависимости от выбранной модификации конструкция может немного меняться

Для открытия/закрытия подачи газа используется запорный кран. Он находится за основным вентилем. Регулировка интенсивности пламени выполняется при помощи рабочего крана.

На один конец газового шланга, по которому происходит подача газа, крепится специальная насадка, на конце которой расположен ниппель. Ниппель вместе с газовой трубкой помещаются в металлический стакан, где собственно и происходит создание горючей смеси.

Далее горючая смесь через сопло под давлением поступает в область сгорания. Для поддержания равномерного процесса горения в сопле специально предусмотрены отверстия.

Можно обустроить кузнечный горн и на жидком топливе, используя в качестве последнего отработку, солярку или мазут.

Сложность заключается в подаче нужного количества топлива в камеру сгорания.

Собирая такую печь, монтируют бак для горючего и систему его подачи в очаг — форсунку. Главная проблема заключается в том, чтобы топливо распрыскивалось в мелкую пыль, тогда система будет эффективной.

Некоторые специалисты рекомендуют для этого использовать топливный тракторный насос.

Для более высокой температуры потребуется обустроить и подачу воздуха. Лучше всего использовать электрический вентилятор.

Однако кузнечная печь на жидком топливе довольно сложная в обслуживании и сборке. Намного проще собрать газовый аналог, да и топливо обойдется намного дешевле, а потребуется его меньше. Но некоторые мастера собирают такие печи и используют для своей кузни.

Конечно, при запланированном производстве более массивных изделий лучше всего делать стационарный кирпичный горн с мощным поддувалом и вытяжкой.

Также немаловажным моментом будет выбор топлива. Газ более дешевый и простой вариант, уголь (древесный или каменный) несколько сложнее в использовании и его нужно большее количество в пересчете на массу заготовки. Что выбрать — зависит от Вашего предпочтения и доступа к запасам горючего.

Для того, чтобы принять участие в обсуждении данного материала, перейдите к комментариям этой статьи. Оставьте свои замечания, подкрепленные опытом сборки и использования различных конструкций кузнечных горнов.

Кузнечный горн из газового баллона – это незаменимый помощник в вашей мастерской. Такой горн дает возможность раскалить до красна металл, ковать ножи, топоры, заниматься художественной ковкой и создавать оригинальные предметы под заказ.

Вверху баллона сделано отверстие со вваренным сгоном небольшого размера, который позволяет устанавливать сопло газовой горелки. Для питания использован обычный газовый баллон с пропаном. Температура внутри в горне может быть выше 1000°C – это оптимальный показатель, при котором металл накаляется до красна.

Классификация кузнечных горнов

Существует несколько критериев, по которым можно развести все эти печки на аккуратные типы.

Чаще всего горны делят по виду топлива, на котором они работают:

Газовые кузнечные горны

Вот об этом типе печек мы поговорим подробно: они являются самыми распространенными и в домашних кустарных мастерских, и в профессионально оборудованных кузнечных центрах. Газовый кузнечный горн – без сомнения, любимый инструмент отечественных кузнечных мастеров.

Жидкостные

Здесь основным видом топлива выступает мазут.

Угольный кузнечный горн.

По конструкторскому решению горны делятся на закрытые и открытые. По размеру они бывают малыми, средними и большими. Вот, собственно, и вся классификация кузнечных горнов. Самодельный горн для ковки – вещь вполне реальная и, самое главное, нужная в хозяйстве.

Главное – решить какой именно горн вас устроит. А для этого вы должны четко знать, какую именно кузнечную продукцию вы собираетесь делать, для кого и в каком количестве.

Как работает приспособление?

Любой рулонный материал расстилается на кровле обязательно с использованием газовой горелки. Перед тем как зажечь приспособление для разогрева полотна, нужно тщательно осмотреть оборудование, то есть шланги, саму горелку и баллоны с газом.

Если на этих элементах устройства были замечены дефекты, то работу на крыше следует отсрочить, чтобы устранить все неисправности.

Своими руками покрывая кровлю рубероидом или иным рулонным полотном, требуется держать на рабочей площадке лишь один баллон с газом.

Видео:

Вторую емкость с газом можно ставить на крышу только в тот момент, когда опустеет первая. Баллон, из которого было полностью выкачано топливо, следует сразу же убирать.

Обрабатывая материал кровли пламенем газовой горелки, надо смотреть за тем, чтобы места, где шланги входят в устройство, не вызывали сомнений в герметичности.

Каждый раз, поджигая устройство, надо быть уверенным в том, что огонь из сопла направится не в ту сторону, где стоят люди и баллон с топливом.

Покрывать свой гараж или другое строение кровельным материалом, необходимо в несколько этапов. Первая задача – это подготовка основания.

Для этого крышу полагается очистить от слоя пыли и мусора вроде упавших с соседнего дерева листьев. Если на поверхности кровли имеются изъяны, то их в обязательном порядке требуется убрать. Сделать основание для настила рубероида ровным поможет стяжка.

Как только станет понятно, что кровля готова к дальнейшим работам, можно будет раскатывать на ней полосы рубероида или иного полотна, то есть приступать ко второму этапу.

Важно, чтобы листы материала накрывали крышу с нахлестом в 9 см друг на друга. Кстати, кровельное полотно советуют расстилать на поверхности за день до его обработки газовой грелкой, благодаря чему материал сможет разгладиться, и на нем исчезнут пузыри

Удостоверившись, что полотно лежит, как нужно, его требуется снова скатать в рулоны. Крайний фрагмент рубероида следует закрепить на конце кровли.

После этого берется газовая горелка и разогревается нижняя зона рулона. Закатанный материал надо постепенно разворачивать, сразу же проводя по нему ручным катком.

Своими руками укладывая полосы кровельного покрытия и пользуясь устройством для его нагрева, следят за тем, когда защитная пленка на материале полностью выгорит. Как только это происходит, обработку участка пламенем прекращают.

Видео:

Покрыв материалом всю крышу, к использованию газовой горелки прибегают еще раз. В повторной обработке пламенем нуждаются стыки полос кровельного полотна.

После нагрева мест, в которых листы материала соприкасаются друг с другом, требуется провести по ним катком.

Монтаж рубероида своими руками будет успешен, если работа выполнялась при температуре не ниже 150 C.

В холода расстилать на кровле специальное покрытие можно лишь в том случае, если для нагрева материала используется жидкотопливная горелка.

Итак, кровельные горелки – это приспособления, которыми склеивают края листов рубероида или другого материала, предназначенного для покрытия крыш.

Устройство пропановой горелки

Перед тем, как приступать к самостоятельному изготовлению газовой горелки стоит разобраться с ее конструктивными особенностями и принципом работы.

Как правило, пропановая горелка состоит из следующих элементов:

• корпус;
• рукоятка;
• распределительное сопло;
• газовый шланг;
• газовая трубка;
• баллон с пропаном;
• редуктор;
• хомуты для крепления.

По шлангу из баллона под давлением подается пропан. Объем газа регулируется рабочим краном на баллоне, но в целях безопасности стоит дополнительно установить понижающий редуктор.

Это основные элементы, которые будут присутствовать в самодельном устройстве. Но в зависимости от выбранной модификации конструкция может немного меняться

Для открытия/закрытия подачи газа используется запорный кран. Он находится за основным вентилем. Регулировка интенсивности пламени выполняется при помощи рабочего крана.

На один конец газового шланга, по которому происходит подача газа, крепится специальная насадка, на конце которой расположен ниппель. Ниппель вместе с газовой трубкой помещаются в металлический стакан, где собственно и происходит создание горючей смеси.

Далее горючая смесь через сопло под давлением поступает в область сгорания. Для поддержания равномерного процесса горения в сопле специально предусмотрены отверстия.

Назначение частей горна

Теперь вернемся к списку в начале и посмотрим, что в горне для чего. А тогда уже возьмемся за изготовление горна по образцам, рассмотренным далее или самостоятельно, исходя из имеющихся в наличии материалов и возможностей.

В промышленности на футеровку стола идет преимущественно кварцевый огнеупорный кирпич, он при интенсивной рабочей нагрузке служит десятилетия. Самодельный горн обычно футеруют печным шамотным кирпичом, более дешевым и доступным. При нерегулярном пользовании его тоже хватит на годы.

Топливник с колосниковой решеткой, воздушной камерой с дренажом и подающим патрубком с вентилем образуют сердце горна – фурму. В промышленных образцах применяют сменные фурмы под разные способы нагрева и нагреваемые заготовки. Любителю или мастеру-индивидуалу чаще всего достаточно одной наглухо вмонтированной в стол с цельной перфорированной круглыми отверстиями колосниковой решеткой.

Воздушный дренаж необходим, чтобы точно и оперативно, не отрывая взгляда от заготовки, регулировать дутье. Недогретую деталь проковать не удастся и закалку она не примет; перегретая и пересушенная пойдет рваться под молотом, а в закалочной ванне ее поведет как минимум, а то и треснет. И уж во всяком случае окажется недопустимо хрупкой. Как по виду раскаленной заготовки определить ее готовность для ковки или закалки – разговор особый. Но опытные кузнецы знают, что перепустить лишний воздух в атмосферу нужно успеть за секунды.

Назначение камеры, или шатра, горна совместно с его зонтом и дымоходом – удалить дымовые газы из рабочей зоны. Их при подготовке угольной массы (см. ниже) выделяется предостаточно, и ни один для здоровья не полезен. Тяга в дымоходе нужна хорошая, т.к. переднее (рабочее) окно шатра и проемы для длинномера (трубы, металлопрофили) открыты постоянно.

Что касается закалочной ванны и газовоздушной камеры, то они могут быть, а могут и не быть, это уж по вашему усмотрению. Закалочная ванна обязательно нужна, если вы собираетесь ковать т. наз. дамаск, изделия из булатной стали. Им нужна термоударная закалка, т.е. из горна – мгновенно в ванну.

Газовоздушная камера в промышленности используется:

• Для дополнительной сушки и подогрева воздуха.
• Для очистки дутьевого воздуха от примесей и конденсата.
• Для введения в воздух газообразных легирующих присадок.

В домашних условиях супер-супер спецспавы не получают; проблема конденсата на производстве возникает при дутье от общей сети сжатого воздуха. В маломощном горне воздух достаточно нагревается, проходя через отверстия колосника фурмы, а очистить бытовой газ от серы можно, пропуская его сквозь слой нафталина, как сказано выше. В общем, делайте газовоздушник, не делайте, дело ваше.

Наконец, горнило. Это жаростойкий колпак, расширяющий зону предельно высокой температуры. Его ставят, если в горне плавят в тигле цветные или драгоценные металлы и сплавы (температура плавления золота 1060 градусов, серебра 960, меди 1080, латуни и бронзы 900), цементируют детали в муфеле и т.п. Искать дорогое готовое горнило нет смысла, в домашней кузне его вполне заменит десяток шамотных кирпичей, выкладываемых на сухую по детали. В такой комплектации самодельный горн заменит и дорогостоящую муфельную печь.
