Подготовительные работы
Прежде чем приступать к изготовлению и установке ворот для собственного гаража, необходимо выполнить определенный набор подготовительных мероприятий
Основное внимание следует обратить на стены и потолок. Их поверхность должна быть абсолютно ровной
В этом случае вы сможете при установке конструкции выполнить фиксацию направляющих без каких-либо уклонов.
Если на ролики или на направляющие попадет пыль, то работа механизма будет нарушена и вы не сможете легко открывать свои ворота. Поэтому до момента начала работ по установке конструкции в гараже необходимо завершить все внутренние отделочные работы. Пола это не касается и связано с тем, что внутрь гаража рама заходит всего на 2 см.
Поэтому завершить работу по устройству пола вы можете уже после установки ворот. Перед началом работ по их установке проем должен быть готов. Именно по нему будут производиться все основные расчеты. Перед началом работ вы уже должны знать его габариты.
Тип подъема ворот
Возможно несколько вариантов подъема ворот. Каждый из них подходит для разных помещений, учитывая высоту потолка. В каждом индивидуальном случае тип должен подбираться, по предварительной оценке, мастера. Не имея нужных знаний не стоит брать изделие доверившись случаю, что может привести к нежелательным последствиям. Только правильно выбранная модель гарантирует долгий срок службы с сохранением всех эксплуатационных качеств.
- Стандартный подъем. Этот вид используется, если расстояние от потолка до верха ворот составляет 35 до 60 см. Такой вариант является самым дешевым. Можно использовать для конструкций высотой до 10 метров и шириной до 7.
- Низкий. Используются при высоте притолоки от 15 до 30 сантиметров. При использовании этого вида нижняя секция немного свисает в проем в открытом положении. Такие ворота могут сооружаться с использованием «барабана» в конструкции. Такой тип подъема требует установки дополнительных направляющих, что существенно увеличивает стоимость. Барабан может устанавливаться, как спереди, так и сзади. Во втором случае нужно использовать специальные крепления для вала. Данный вариант конструкции имеет одну особенность: механизм автоматического подъемника может быть установлен только в потолок.
- Высокий подъем. Такая конструкция используется при высоте притолоки от 60 см. до 5 м. Конструкция требует усиленных креплений, барабана и мощной системы автоматизации, которая может устанавливаться только на вертикальные направляющие. Конструкция отличается надежность и долговечностью, но стоимость получается достаточно высокой.
- Наклонный. Такой принцип используется при наклонном потолке, когда его высота увеличивается к задней стенке. Это самый дорогой вариант, но также подобная конструкция считается самой нестабильной. Используется чаще всего для ситуаций, когда другие варианты неприменимы.
- Вертикальный подъем. Это самый дорогой и надежный вариант, для которого характерна усиленная конструкция. Для использования такого варианта высота притолоки должна быть равна высоте проема + 70 сантиметров при размещении пружины сверху. Если пружина размещается снизу, нужно дополнительно от 40 см. высоты. Может использоваться в ситуациях, когда масса ворот не превышает 1000 кг, поскольку автоматизировать систему можно только при помощи осевого привода.
Оптимальный вид подъема определяется на этапе замеров. Поставщик ворот составляет план проема, на основании которого подбирается оптимальный вид конструкции.
Варианты конструкций гаражных ворот
В зависимости от способа открывания, принципа работы створок ворота бывают нескольких типов.
Распашные
Распашная конструкция хороша следующим:
- Монтаж, стройматериалы и фурнитура в разы дешевле, чем у других видов.
- Их удобно утеплять, что позволяет сохранять тепло внутри помещения даже зимой.
- Такие ворота несложно сделать самому.
- Для установки не требуется много пространства.
- Возможен монтаж электрического двигателя для подключения автоматической системы управления воротами.
Делают одну или две створки. Открывать их можно как наружу, так и внутрь (на выбор хозяина).
Недостатком считается то, что зимой придется расчищать въезд от снега.
Подробную инструкцию по установке распашных ворот из профнастила.
Откидные (подъемно-поворотные)
На вид это цельный щит из профилированного, железного или стального листа, который полностью закрывает дверной проем.
Регулируется работа системой рычагов, электродвигателем и редуктором.
Пользователи отмечают достоинства таких ворот:
- надежные;
- не занимают свободного пространства;
- поддаются теплоизоляции;
- автоматизируются.
Но и минусов у подъемной конструкции с поворотным механизмом достаточно.
- Не подходят для частой эксплуатации.
- Уменьшают высоту проема в среднем от 20 до 30 см.
- Важна точность установки, поэтому рисковать делать их самому не стоит.
По этим причинам откидные ворота не столь популярны среди домовладельцев.
Откатные
Состоят из одной створки. Фиксируются к направляющему верхнему профилю. Работают за счет движения роликов по нижнему рельсу.
При открытии ворота механическим (вручную) путем или с помощью дистанционного управления (автоматика) откатываются по направлению вдоль стены.
Плюсы:
- Откатные ворота обладают повышенной взломостойкостью.
- Во время работы не занимают свободного места.
- Могут быть автоматизированы.
- Открытие не зависит от наличия снега на участке.
Минусы:
- Существенный недостаток в том, что стена, по которой смещается створка, должна быть больше по ширине, чем сама створка.
- При интенсивном использовании отмечается быстрый износ набора роликов.
Раскладные (подъемно-секционные)
Насчитывают несколько горизонтальных секций, соединенных между собой петлями. Подъемный механизм расположен на потолке помещения.
Материал секций – сэндвич-панели.
При открытии створка поднимается вверх по направляющим профилям, расположенным по бокам, и фиксируется в горизонтальном положении на потолке.
Простой конструкцию назвать сложно. ЭТО не самый лучший вариант самодельных ворот. Монтаж рекомендуется заказывать у специалистов.
Из плюсов таких дверей:
- автоматизированная система управления;
- аккуратный внешний вид;
- шумоизоляция;
- теплоизоляция;
- экономия свободного пространства;
- длительный срок службы;
- стандартные размеры проема.
Из минусов:
- высокая цена материалов, установки;
- плохая устойчивость к взлому.
Роллетные (рулонные)
Это полотно из множества пластин, образующих цельную створку. При открытии рольставня сворачивается в рулон, наматываясь на короб (фиксируется внутри или снаружи помещения).
Роллетные ворота подходят только для гаражей с высокими потолками. Зачастую применяют под помещения с большой площадью, рассчитанные на несколько автомобилей.
Из плюсов:
- Производятся из легких материалов.
- Компактны в сложенном виде.
- При малом весе прочны и устойчивы к взлому.
Управляются ручным либо автоматическим способом.
Створчатая конструкция на случай прекращения подачи электроэнергии имеет функцию аварийного подъема.
Складные (гармошка)
Относится к секционному типу ворот. Детали располагаются вертикально. Центральные части крепятся между собой шарнирами, крайние монтируются по принципу распашных створок ‒ петлями к коробу. Усиливающий крепеж зафиксирован по нижней, верхней направляющей (зависит от модели).
Материал секций:
- дерево;
- легкий металл (алюминий);
- сэндвич-панели.
Гармошка отличается необычной формой.
Достоинства:
- Ее удобно открывать, закрывать.
- Каждую из секций можно ремонтировать по отдельности, без демонтажа всей конструкции.
- Обойдутся недорого.
Недостатки:
- Быстрый износ комплектующих.
- Низкая устойчивость к взлому.
Монтаж направляющих на проём
При установке направляющих важно соблюсти вертикаль и горизонталь
Монтаж подъёмных ворот начинают со сборки и установки направляющих, которые крепят с внутренней стороны проема
Важно соблюсти вертикаль и горизонталь, так как любое отклонение от них станет препятствием для свободного движения секций при открывании и закрывании ворот. Во время монтажа желательно использовать лазерный уровень. Этапы работ:
Этапы работ:
- От уровня пола по направлению вверх отмеряют 100 см и ставят отметки на боковых стенках проема.
- С помощью болтовых соединений собирают раму из несущих профилей.
- Вставляют уплотнитель в пазы профилей.
- В угловых точках, в местах перехлёста уплотнительных лент, излишки иссекают острым ножом.
- Для придания раме устойчивости и соблюдения её геометрических параметров в нижней части крепят временную монтажную перемычку.
- Устанавливают раму вплотную в проём.
- В местах ранее сделанных отметок на высоте 100 см. фиксируют профили струбцинами.
- Крепят раму к стенкам и притолоке анкерами или дюбелями, предварительно проверив соответствие положения профилей вертикали и горизонтали.
- В верхних угловых точках вертикальных стоек крепят ролики.
Этап 1. Подготовка оборудования
Инструменты
До того как приступить к работе, следует подготовить все необходимые инструменты.
- Лазерный уровень особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
- Электродрель для крепления отдельных элементов на высоте.
- Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
- Другие инструменты: отвертка, кусачки, плоскогубцы.
Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.
Фурнитура
Виды гаражных ворот
Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.
Секционные ворота
Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.
Секционные складные ворота используются в частных домах, на фермах, паркингах.
Около частного дома
Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.
Распашные ворота
Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.
Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.
На фото представлен распашной вариант конструкции.
На загородном участке
Откатные ворота
Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.
Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.
Откатной вариант
Подъемно-поворотные ворота
Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

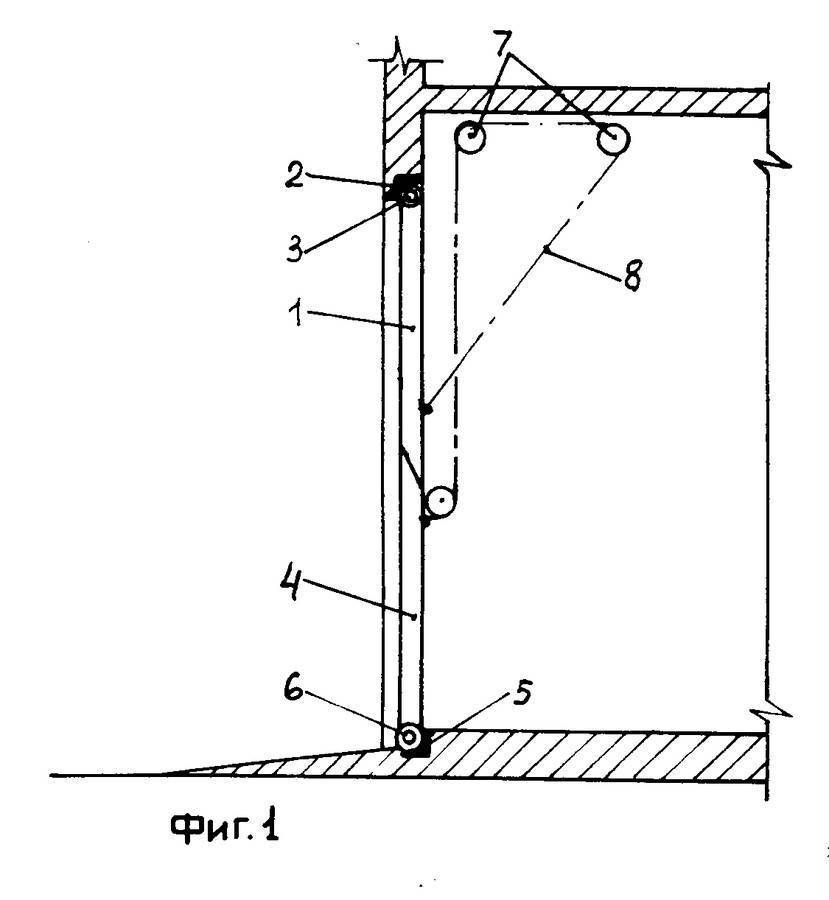

Чертеж подъемной конструкции
Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.
Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.
Перечень элементов
Как сделать подъемного типа ворота для гаража: пошаговая инструкция
Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.
Инструменты, материалы
Для работы понадобятся:
- Профнастил толщиной 0,7 мм для обшивки.
- Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
- Металлический уголок 40*40 мм, толщиной 4 мм.
- 2 пружины диаметром 30 мм.
- 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
- Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
- Стальной лист толщиной 4 мм.
- Швеллер ‒ 40*80 мм.
Из инструментов должны быть:
- набор гаечных ключей;
- шуруповерт;
- электродрель;
- молоток;
- отвертка;
- рулетка, уровень, маркер или карандаш;
- болгарка;
- сварочный аппарат.
Подготовка проема
До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:
- Наличие достаточного свободного пространства для крепежа направляющих.
- Ровность стен как по вертикали, так и по горизонтали.
- Соответствие несущей способности к будущей нагрузки от ворот.
Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.
С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.
Создание коробки
Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.
Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.
Элементы монтируются в виде буквы П: два по бокам и один сверху.
Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.
Сборка рамы, установка направляющих
Описание по изготовлению рамы выглядит так:
- Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
- Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
- Места стыков прихвачиваются сваркой.
- Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
- Для повышения жесткости рамки по углам допускается приварить косынки.
- Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
- Проводится пробная установка в проем. Проверяется соблюдение уровня.
Теперь нужно приступать к созданию другой рамы, которая будет под потолком:
- Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
- Крепятся к опорным балкам болтами.
- Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
- Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.
Все соединения проверяются на соблюдение вертикали, горизонтали.
Обшивка, фиксация створки
Порядок работ:
- Готовая рамка кладется на горизонтальную плоскость.
- К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
- Болтами фиксируется ручка для открывания полотна.
- Створка выставляется в проеме. Проверяется крепление рычагов пружин.
- Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
- Регулируется натяжение пружин.
При механическом управлении ставится запорное устройство, замок.
Утепление ворот
Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.
Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.
Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.
Монтаж системы управления
Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.
В стандартный комплект входят:
- блок управления;
- приемник сигнала;
- пульт дистанционного управления.
Краткий порядок установки автоматики:
- Створка проверяется на наличие зазоров.
- По инструкции производителя выполняется сборка привода.
- По центру потолка фиксируется направляющая балка.
- В задней части балки крепятся кронштейны на дюбеля.
- Монтируется привод.
- Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
- Прокладывается электрическая проводка.
- Выполняется пробный запуск.
Типы подъемных ворот
Все представленные на сегодняшний день гаражные ворота подъёмного типа можно разделить на два вида:
- поворотные;
- секционные.
Установка подъемно-поворотных ворот представляется наиболее разумным решением в ситуации, когда:
- уровень размещения притолоки гаражного проема слишком занижен или же она вообще отсутствует;
- перед владельцем стоит задача обеспечить конструкции ворот повышенную надежность;
- у владельца возникло желание оборудовать свой гараж более современным в плане оформления вариантом ворот.
Разумно задуматься о монтаже секционных ворот тогда, когда в гараже имеется достаточное пространство, чтобы переводить конструкцию из вертикального положения в горизонтальное. По технологии монтажа они схожи с поворотными: в качестве места их размещения выступает внутренняя часть проема. Основу конструкции полотнища ворот образует несколько секций, которые сохраняют подвижность относительно друг друга. При использовании подобной конструкции доступ к гаражу открывается за счет перемещения секций вверх по направляющим, установленным на поверхности стен и потолка гаража.
Секционные ворота в гараж: размеры и цены в зависимости от производителя
Как уже отмечалось выше, каждый производитель выпускает секционные гаражные ворота стандартных размеров, но эти параметры у каждой компании свои. Кроме того, у каждой компании своя спецификация изделий и определенные требования к монтажу. Так, обязательное условие для высоты перемычки у секционных гаражных ворот Alutech отличается от того же параметра компании DoorHan, а расстояние для направляющих идентично практически у всех изготовителей.
Качественные ворота для гаража должны обеспечить сохранность его содержимого, а также мобильность доступа к нему
Как правило, размеры воротных систем по высоте составляют от 2 до 6 м, по длине – от 5 до 7 м. Ширина каждой отдельной секции находится в пределах от 35 до 61 см. Секции выполнены из сэндвич-панелей толщиной 40-45 мм, которые представляют собой две пластины, заполненные пенополиуретаном. Такой утеплитель не пропускает влагу и является отличным теплоизолятором. Благодаря этому ворота не промерзают зимой.
Размеры стандартных секционных ворот серии Classic, представленных компанией Alutech, ограничиваются такими параметрами: ширина от 2250 до 5000 мм, высота от 2085 до 3085 мм. Есть возможность изготовления модулей с промежуточными величинами по ширине и высоте, добавляя к типовым параметрам по 5 мм. Благодаря этому можно подобрать конструкцию под требуемые размеры практически любого проема.
Типовые параметры секционных гаражных ворот производства Alutech серии Standart несколько отличаются и составляют:
| Ширина ворот, мм | Высота ворот, мм | ||||||||||
| 2250 | 2375 | 2500 | 2625 | 2750 | 2875 | 3000 | 3125 | 3250 | 3375 | 3500 | |
| 2085 | |||||||||||
| 2210 | |||||||||||
| 2335 | |||||||||||
| 2460 | |||||||||||
| 2585 | |||||||||||
| 2710 | |||||||||||
| 2835 | |||||||||||
| 2960 | |||||||||||
| 3085 |
Определенной ширине типовых размеров секционных ворот Херман (производство Германия) соответствует своя высота:
- 2250х1875/2000/2125 мм;
- 2375х1875/2000/2125/2250 мм;
- 2500х1875/2000/2125/2250/2375/2500/2750 мм;
- 2625х2125 мм;
- 2750х2000/2125/2250/2375/2500/2750 мм;
- 3000х2000/2125/2250/2375/2500/3000 мм.
Каждому из значений ширины ворот 3250, 3500, 3750, 4000, 4250, 4500, 4750 и 5000 мм соответствуют размеры высоты 2000, 2125 и 2250 мм.
Размеры гаражных подъемных секционных ворот Дорхан в стандартном исполнении варьируют от ширины и высоты 2000х1800 до 3000х2700 мм соответственно.
Гаражные секционные ворота DoorHan
Виды подъемных ворот по типу открывания
Разберем основные нюансы функционирования каждого из типов.
Поворотные
Подъемно-поворотная конструкция относится к простым механизмам. Цельная створка будет подниматься за счет работы привода (рычажно-шарнирного или системы противовесов).
Основные элементы:
- направляющие (закреплены на потолке);
- створка;
- коробка;
- рама из стали;
- двигатель.
При открытии створка поднимается практически под прямым углом, после чего сдвигается на потолок.
Плюсы изделия:
- Встроенная система блокировки дверей, которая повышает надежность и взломоустойчивость конструкции.
- Возможность теплоизоляции.
- Прочная цельная створка.
- Легкость открытия, закрытия помещения.
- Монтаж проще, в сравнении с другими моделями.
Среди минусов:
- Большой вес полотна требует установки усиленной рамы, чтобы та смогла выдерживать такую нагрузку.
- Не подлежит частичному ремонту. Поврежденную створку меняют целиком.
- Уменьшается высота потолка в гараже на 20‒25 см.
Складные (секционные)
Полотно собрано из нескольких панелей, соединенных между собой шарнирными петлями. Стандартная ширина секции ‒ от 40 до 60 см.
Открываться створка будет просто, двигаясь по направляющим профилям под потолок. За смещение отвечает механизм с пружинами растяжения.
Среди плюсов подъемно-складных ворот:
- Они подлежат частичному ремонту. Поврежденная секция заменяется без демонтажа всей конструкции.
- Экономия пространства внутри, снаружи гаража.
- Подходит к установке в проемы разных размеров.
- Дополнительный элемент теплоизоляции помещения.
- Аккуратный вид.
Минусы:
- Мастера отмечают, что секционные створки не подходят для слишком частого использования, поскольку подшипники с роликами быстро изнашиваются.
- Степень защиты от взлома ‒ средняя, ближе к слабой. Готовые ворота обойдутся дорого. Сделать их самому довольно сложно.
Рулонные
Дверь состоит из множества тонких планок (ламелей). Материал ‒ алюминий.
Под потолком крепится барабан, по бокам проема фиксируются направляющие профили. Планки соединены с барабаном специальным тросом. Когда барабан крутят, то полотно начинает складываться в рулон и наматываться на барабан.
Контролировать работу ворот можно вручную или подключить автоматику и делать это удаленно пультом или телефоном.
Рулонная створка компактна, весит мало, но хозяева отмечают низкую устойчивость ко взлому, механическим повреждениям, небольшой срок службы.
Подъемные гаражные ворота своими руками: пошаговая инструкция
Как сделать подъемно-поворотные ворота на гараж своими руками?
Прежде всего, нам нужно оборудовать проем. Вертикальные опоры из бруса 120х80 мм следует вкопать в пол гаража (если он уже залит) или землю (если еще нет) на 20-30 миллиметров, для большей надежности глубину можно увеличить. К стенам гаража и вертикальные и горизонтальные балки будут крепиться с помощью анкерных болтов. Собираем раму под потолком. Для этого от проема на расстоянии примерно в длину ворот следует установить горизонтальную балку для направляющих
Важно, чтобы она была параллельна горизонтальной балке проема и на всей своей длине была одинакова по высоте, перекосы недопустимы. Из двух металлических уголков с помощью сварки собирается направляющий рельс, по которому будет передвигаться ролик, закрепленный на полотне
Следует тщательно контролировать расстояния между вершинами уголков при сборке
Два таких рельса необходимо прикрепить к верхним балкам, для этого можно использовать металлическую фурнитуру и саморезы. Изготавливаем каркас полотна. Для него можно взять деревянный брус, либо металлические уголки, сваренные в квадратный профиль. Для лучшей долговечности полотна к основному каркасу можно приварить (или прикрепить) поперечные либо диагональные балки Не забудьте о роликах в верхней части конструкции. Используя крепежный материал, нужно обшить полотно выбранным вам материалом
Данный пункт изготовления подъемно-поворотных ворот очень важен, ему следует уделить большое внимание. Используя уголки и крепеж, нужно сделать подвижные кронштейны на обеих опорных балках К ним следует прикрепить рычаги их швеллеров, которые и будут толкать полотно вверх
Для удержания ворот в открытом положении необходимы пружины. Они крепятся к нижней части опор, к кронштейну и к оконечности швеллера. При поднятии полотна пружина сжимается и не допускает самопроизвольное опускание: для закрытия ворот потребуется приложить немалое усилие. Не лишним будет оборудовать крепление пружины к кронштейну и швеллеру регулятором натяжения. Завершающий этап изготовления ворот – монтаж всех элементов, утепление полотна и крепление на обшивку декоративного покрытия.
Подъемные ворота в гараж своими руками (из профиля):
В дальнейшем подъемно-поворотные ворота для гаража можно улучшить, добавив возможность автоматического открытия и закрытия. Для этого будет необходим электрический привод, приемник сигнала и пульт управления. В качестве последнего можно применить брелок для автомобильной сигнализации, а в качестве привода – либо реверсную лебедку, либо механизм электростеклоподъемника.
Не забудьте также об установке надежной запорной системы, которая защитит ваш гараж от незаконного проникновения. Если же вы часто заходите сюда и вам не нужно каждый раз поднимать полотно, то в нем можно сделать вырез под дверь.
Читайте здесь о том, как выбрать хороший замок в гараж.
А также интересная статья о том, как сделать своими руками козырек над гаражом.
Кроме этого, в полотне можно сделать вставки из стекла или любого иного светопроницаемого материала, так вы сэкономите на освещении гаража в светлое время суток.
Как видите, сделать самостоятельно подъемно-поворотные ворота в гараж не так уж и сложно, главное это даже не хорошие навыки работы с металлом и деревом, а тщательное планирование и соблюдение размеров гаражных подъемных ворот. Если все было сделано правильно – такие ворота прослужат вам очень долгую службу.
Советы при самостоятельном производстве
Самодельные подъемные ворота для гаража могут стать гордостью любого мужчины. Но при их производстве нужно знать, как сделать так, чтобы ворота прослужили долго и надежно.
Подъемные ворота состоят из четырех частей:
- Каркас;
- Проем;
- Полотно;
- Подъемный механизм.
При изготовлении полотна для ворот подъемных своими руками желательно использовать либо сендвич-панели, либо дощатый щит, покрытый листом металла. Сделанный из дерева щит будет иметь очень большой вес и плохую устойчивость к климатическим условиям. Утеплять полотно лучше всего базальтовой ватой или пенополистиролом. Из эстетических соображений снаружи дверной щит можно обшить профнастилом или пластиковыми панелями.
Каркас конструкции выполняется согласно с размерами проема. Для изготовления рамы можно использовать, как деревянные, так и металлические балки.
Каркас подъемных ворот
Что касается подъемного механизма, то его можно сделать либо автоматическим, либо механическим.
Механизм открытия дверей может быть выполнен по одной из двух существующих схем:
- Шарнирно-рычажная;
- С использованием противовесов.
Шарнирно-рычажный механизм основывается на движении двух рычагов в специальных направляющих на шарнирах. Такой механизм считается очень надежным. Основным условием его надежности является точность при установке направляющих (вертикально и параллельно друг другу) и настройке пружин.
Механизм на противовесах устроен таким образом, что противовесы подвешиваются на тросах, пропущенных через систему блоков, и регулируют процесс поднятия и опускания дверного щита. Противовесный механизм используется реже, так как при его применении идет очень большая нагрузка на раму и каркас ворот.
Если в полотне планируется вырезать калитку, то она обязательно должна распахиваться наружу во избежание непроизвольного ее открывания в процессе подъема.
Необходимые для строительства материалы и инструменты
В ходе производства подъемных гаражных ворот могут пригодиться следующие инструменты:
- Рулетка;
- Строительный уровень;
- Уголок;
- Сварочный аппарат;
- Болгарка;
- Отвертки и гаечные ключи разных размеров;
- Дрель;
- Шуруповерт;
- Электролобзик.
Из материалов может понадобиться следующее:
- Деревянный брус сечения 12х8 и 10х10 (возможность использования прочного стального профиля);
- Уголки 40х40х4;
- Швеллер 40х80;
- Стальной прут 8мм;
- Две пружины с диаметром 30мм;
- Саморезы;
- Анкерные болты.
При изготовлении ставней с подъемным механизмом необходимо будет составить чертежи или позаимствовать их в других источниках.
Чертеж подъемно-поворотных ворот
Алгоритм действий
- Собираем коробку. Соединяем два вертикальных бруса и один поперечный с помощью пластин или угольника.
- Заглубляем нижнюю часть коробки на глубину в 20мм.
- Собираем раму полотна и обшиваем ее необходимым материалом. В верхней части полотна размещаем ролики, по всему периметру полотна располагаем уплотнитель.
- Собираем раму для направляющих. На расстоянии длины полотна от горизонтального бруса коробки строго параллельно ему устанавливаем балку, к которой крепим с обеих сторон направляющие рейки. Вторые концы реек крепим к верхней части вертикальных брусьев коробки. Направляющие рейки монтируем из двух металлических уголков.
- На обоих вертикальных брусьях коробки при помощи уголков и крепежа делаем подвижные кронштейны, к которым крепим рычаги их швеллеров.
- В нижней части вертикальных брусьев коробки фиксируем пружины. Верхние части пружин прикрепляем к кронштейну и швеллеру. Фиксацию пружины со швеллером и кронштейном можно подкрепить регулятором натяжения.
- Устанавливаем ролики на полотне в направляющие.
- Фиксируем полотно в коробке.
- Вырезаем калитку.
- Устанавливаем замок.
Подводя итоги, можно сказать, что сделать подъемные гаражные ворота своими руками не так уж и сложно. Самым простым способом утепления гаражных ворот будет использование штор.
Механизмы подъема
В воротах подъемного типа используется механизм открывания двух видов:
- Рычажно-пружинный. Он является наиболее популярным среди владельцев гаражей с такими воротами. Одним из его главных достоинств является простота конструкции, а, следовательно, и надежность. При изготовлении металлических конструкций подъемного типа, которые снабжены таким механизмом, большое значение имеет точность регулировки пружин. Наряду с этим, крайне важна точность установки направляющих, по которым после завершения всех работ будут перемещаться ролики.
- Если створки довольно значительны по своему весу, то в этом случае оптимально использовать при сооружении подъемных конструкций механизм, снабженный противовесом. В таких случаях выбор обычно делается в пользу лебедки. Противовес закрепляют с одной из сторон, и при помощи троса происходит его соединение с другим краем створки. Подбор подходящего механизма для ворот производится в каждом конкретном случае индивидуально.
