Фрикционная передача

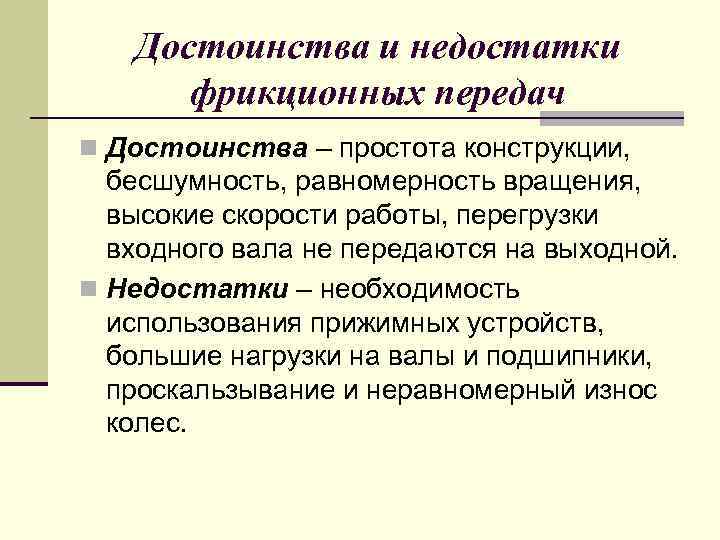

Преимущества

В числе главных плюсов:

• Простота строения – малое количество деталей обуславливает сравнительно высокую степень надежности.
• Плавность работы, сопровождающаяся низким уровнем шума, что особенно удобно в условиях домашней мастерской.
• Смена скорости станков (и других приборов) происходит бесступенчато.
• При выполнении обработки детали движение вала можно замедлять и ускорять, отключать и включать, реверсировать, что расширяет количество технологических операций.
• Передаточное число не проблема регулировать прямо на ходу, что позволяет оперативно вносить корректировки.
• Наличествуют предохранительные свойства, предотвращающие повреждения, которые могли бы возникнуть в случаях интенсивной пробуксовки.
• Предусмотрена автоматическая остановка при чрезмерной нагрузке на валы или колеса, предупреждающая аварийные ситуации.
• Отсутствует «мертвый» ход, даже при смене вектора вращения.

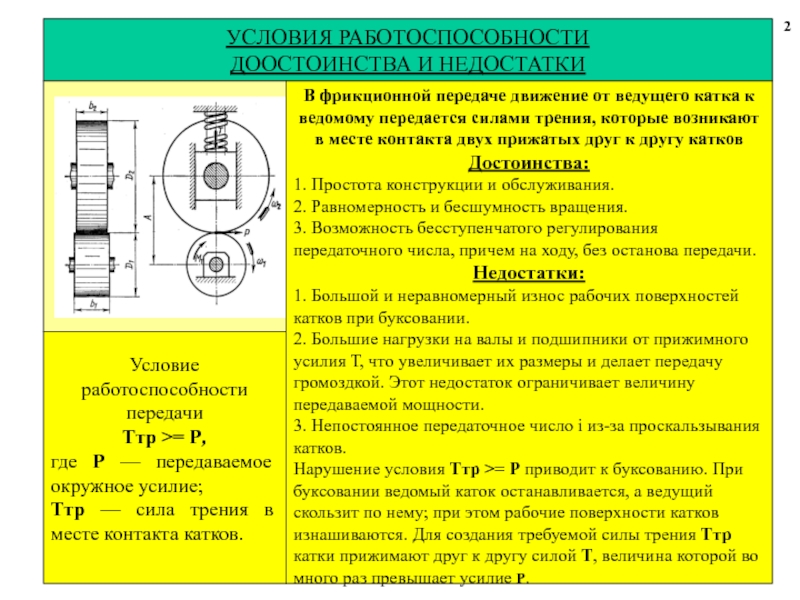

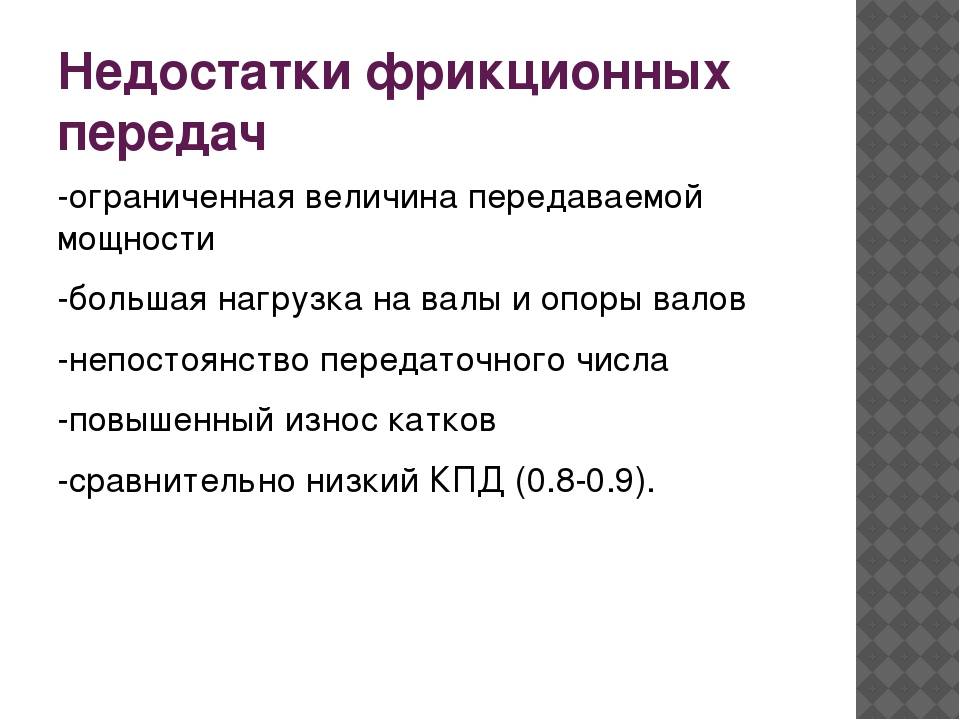

Скольжение во фрикционной механической передаче

Оно неизбежно возникает в процессе эксплуатации из-за разницы в скоростях катков. У того же ведущего поверхностные элементы подходят к месту соприкосновения сжатыми, а покидают ее уже растянутыми; и наоборот в случае с ведомым. В результате у первого обод удлиняется, а у второго – укорачивается, что и приводит к потерям трения.

При сравнении окружных скоростей оказывается, что V2 значительно, в разы, меньше V1, а в таких условиях крайне проблематично добиться хорошего прижима.

Особняком стоят случаи, когда механизмы фрикционных передач залиты СОЖ, то есть функционируют в так называемых ваннах: масляная пленка способствует еще большему скольжению.

Свою роль, причем серьезную, также играет нагрузка: если она будет чрезмерной, это обернется буксованием, а значит и отсутствием должного трения, что приведет к остановке ведомого колеса и/или к быстрому износу взаимодействующих поверхностей.

Новые фрикционы акпп

Новые диски с фрикционными накладками должны быть предварительно замочены в масле для АКПП как минимум в течение 30 минут. Фрикционные накладки должны быть пропитаны маслом, что необходимо для предотвращенияподгорания в процессе их приработки. Требуется от 15 до 25 км движения автомобиля, прежде чем масло сможет полностью пропитать фрикционные накладки. Ранее уже отмечалось, что при включении муфты масло выдавливается из накладок и тем самым способствует отводу тепла с диска. Поэтому очевидно, что фрикционные элементы с сухими или плохо пропитанными маслом накладками могут отказать на первых же километрах пути после капитального ремонта. Необходимо убедиться в том, что установлено требуемое количество фрикционных дисков

Кроме того, следует обращать внимание и на толщину дисков, как без накладок, так и с накладками. В некоторых трансмиссиях фрикционные диски разных элементов управления могут иметь одинаковые радиальные размеры, но отличаться по толщине

Иногда толщина дисков в одной и той же трансмиссии может изменяться в зависимости от года ее выпуска. После сборки дискового фрикционного элемента управления необходимо проверить в нем зазор, который может отличаться от регламентированного, если:

Иногда толщина дисков в одной и той же трансмиссии может изменяться в зависимости от года ее выпуска. После сборки дискового фрикционного элемента управления необходимо проверить в нем зазор, который может отличаться от регламентированного, если:

1. установлено неправильное количество дисков;
2. использованы диски не той толщины;
3. неправильно подобрана толщина нажимного диска или стопорного кольца;
4. неправильно собран дисковый фрикционный элемент управления.

В некоторых трансмиссиях регулировка хода поршня фрикционного элемента управления не требуется. В этих случаях предполагается, что при правильной сборке ход поршня должен иметь нужную величину. Но на всякий случай ход поршня рекомендуется проверить. При этом следует иметь в виду, что величина хода поршня определяется из расчета обеспечения зазора между двумя дисками в выключенном состоянии дискового фрикционного элемента управления не менее 0,25 мм. Измерение хода поршня обычно производят с помощью щупа (рис.). Иногда для этого используется стрелочный микрометр и сжатый воздух, с помощью которого осуществляется включение фрикционного элемента управления (рис.). Для различных моделей АКПП ход поршня может регулироваться по-разному. В некоторых коробках это делается путем подбора соответствующей толщины упорного или нажимного диска, в других — путем подбора требуемой толщины стопорного кольца. В инструкции по ремонту трансмиссии всегда приводятся минимальное и максимальное значение хода поршня. При регулировке всегда рекомендуется устанавливать ее близкой к минимальному значению, но никак не меньше. Установка по нижнему пределу увеличивает срок службы уплотнений поршня и улучшает качество переключения. В большинстве случаев в комплект поставляемых упорных или нажимных дисков входят диски различной толщины, что позволяет выставить величину хода поршня в соответствии с инструкцией. Однако возникают ситуации, когда стандартный набор дисков не позволяет это сделать. В таком случае регулировку зазора можно произвести одним из следующих способов:

1. 1. Добавить дополнительный диск без фрикционных накладок и установить его непосредственно рядом с другим таким же диском (рис. 12-31).
   2. Подобрать диски без накладок соответствующей толщины (их толщина также бывает различной).
   3. Использовать дополнительно один или два диска с накладками, у которых предварительно надо соскоблить с одной стороны фрикционную накладку. В случае использования двух дисков их следует устанавливать так, чтобы очищенные от накладок стороны были обращены друг к другу (рис.).

После окончания сборки дискового фрикционного элемента управления необходимо с помощью сжатого воздуха проверить его работоспособность (рис.). Для чего требуется подать сжатый воздух в отверстие, через которое давление подводится в бустер фрикционного элемента управления. В случае проверки блокировочной муфты сжатый воздух можно подать через шариковый клапан в поршне муфты, но при этом следует предварительно заблокировать отверстие, через которое давление подводится в бустер муфты (рис.). Если дисковый фрикционный элемент был собран правильно, то во время проверки с помощью сжатого воздуха утечка воздуха через уплотнения должна отсутствовать, а поршень — интенсивно перемещаться. При наличии непредусмотренных утечек воздух будет издавать громкий звук, а перемещение поршня в бустере вялым.

Принцип работы

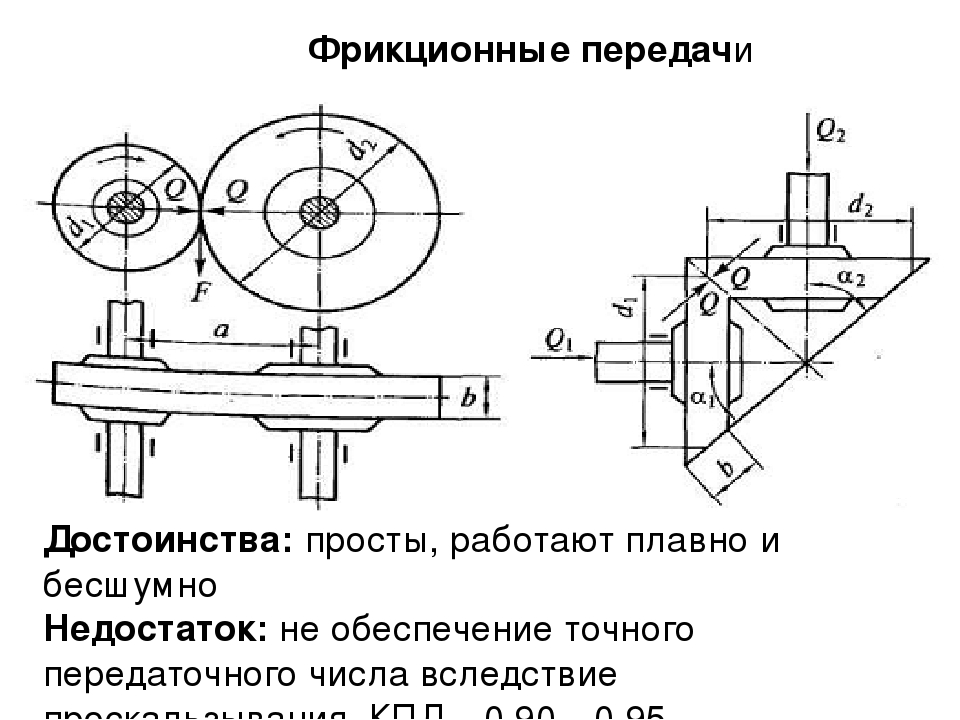

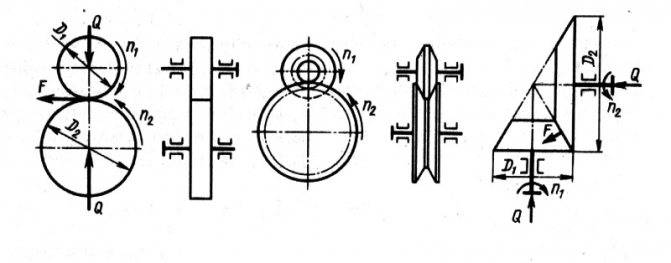

Фрикционные передачи состоят из 2 тел вращения: ведомого и ведущего катков, насаженных на валы. Передача вращательного движения производится посредством силы трения, появляющейся на площадках контакта рабочих тел под действием сил прижатия. Прижатие катков производится следующими способами:

1. Посредством гидроцилиндров. Используется во время больших нагрузок.
2. Собственным весом машины или ее узла.
3. При помощи комплексных рычажных механизмов.
4. С использованием центробежной силы. Применяется во время перемещения фрикционных звеньев в планетарных системах.

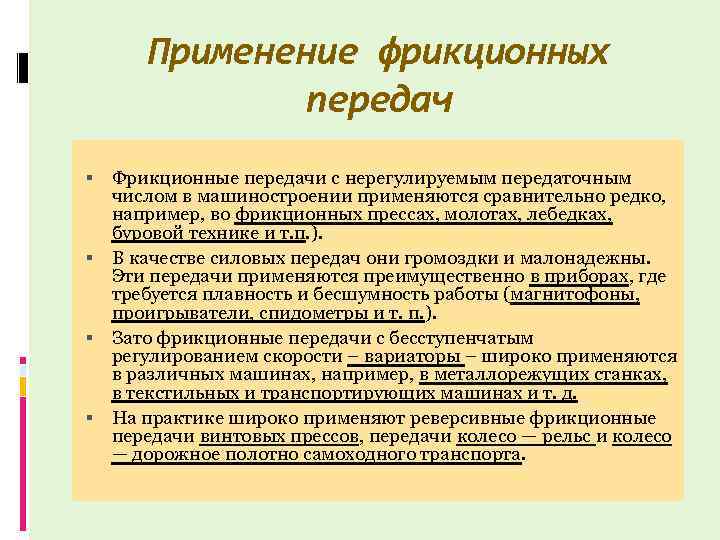

Многочисленные виды фрикционных механизмов отличаются назначением, характером изменения передаточного значения и конструкцией. Наибольшее применение в промышленности из них нашли фрикционные вариаторы. Они изготавливаются в виде отдельных агрегатов для привода машин и характеризуются переменным передаточным отношением. Выделяют следующие разновидности фрикционных вариаторов:

1. Лобовые: имеют упрощенную конструкцию и применяются универсально токарно-винторезных станках. Из-за низкой точности изготовления рабочих тел они быстро изнашиваются, что снижает КПД.
2. Торовые: оснащены дисками конусовидной формы и чашками в виде круглого тора. Данные механизмы обеспечивают равенство контактных напряжений и позволяют увеличить КПД и износоустойчивость инструмента.
3. Ременные: передача движения производится с применением закрытого кольцевого ремня с разными видами сечения (трапециевидным, круглым, прямоугольным, клиновым). Натяжение ремня производится при помощи приводных моторов, шкива, пружины или груза, выступающего в качестве противовеса.
4. Дисковые: смена скоростных характеристик производится посредством вращения двух дисков (фрикционов), расположенных на валах. Данный вид вариаторов не требует дополнительного обслуживания и функционирует при наличии синтетической смазки. Он не издает лишних шумов и плавно изменяет скорость вращения в заданном порядке.

Выбор определенного типа вариатора зависит от условий его работы: величины передаваемой мощности, требуемого диапазона регулирования, и минимальной частоты вращения валов. Эти характеристики указываются при изображении фрикционного механизма на кинематических схемах.

Общее описание

Для того чтобы передать усилия, ранее использовался повсеместно лишь один метод — ременный, который имел важное промежуточное звено — ремень. В нашем же случае способ меняется. Ненужный переходник исключается, вместо него появляется сцепление между элементами

Ненужный переходник исключается, вместо него появляется сцепление между элементами.

Таким образом, увеличивается не только уровень надежности и минимизируется размер всей системы, но также достигается и еще одно важное преимущество. Снижается расход энергии, необходимый для активации всей конструкции. Существует масса ключевых факторов, которые определяют эффективность, сферу применения механизма

Разумеется, важным аспектом становятся габариты, материал производства и точность

Существует масса ключевых факторов, которые определяют эффективность, сферу применения механизма. Разумеется, важным аспектом становятся габариты, материал производства и точность.

Если говорить про общие сведения о зубчатых передачах, нужно знать, что в хорошем продукте между зубьями всегда присутствует зазор. Они не располагаются вплотную. Иначе скольжение будет невозможным по определению. А также будет крайне неудобно смазывать подвижные части. Эксплуатационный срок, равно как и эффективность применения будет значительно снижена. Не нужно забывать, что многие типы производства подразумевают образование высоких температур на производственных площадках. А сами механические детали во время работы ввиду банальной силы трения разогреваются. Значит, металл будет расширяться, незначительно увеличиваться в размерах. И без зазора зубья просто встанут, упираясь друг в друга и заблокировав дальнейший ход.

Поэтому выбор конечного продукта всегда стоит останавливать на том, что точно не подведет. Именно поэтому мы в всегда внимательно относимся к деталям. И любая часть наших станков и иной продукции отвечает не только всем требованиям нормативной документации, но и желаниям наших клиентов.

Замена фрикционов АКПП

Фрикционные накладки начинают разрушаться при температуре трансмиссионного масла ATFвыше 140°С. При длительном превышении допустимого температурного диапазона мягкие фрикционы горят и осыпаются. Если толщина фрикционных дисков меньше установленных параметров, необходима срочная замена на новый пакет. Длительное использование истонченных прогоревших прокладок приводит к преждевременному выходу из строя рабочих узлов и деталей АКПП.

Замена фрикционов бывает полная либо частичная. Каждая передача имеет свой пакет фрикционов. При износе дисков можно поменять изношенные элементы или полностью сменить весь комплект. Работы по замене фрикционов проводятся после демонтажа трансмиссии. Данная операция очень трудоемкая. Для ее выполнения необходимы профессиональные навыки, специальные приспособления, подъемное оборудование. В условиях гаража не рекомендуется проводить замену фрикционов АКПП своими руками. На базе специализированных сервисных компаний квалифицированные специалисты выполняют следующие работы:

• определяют степень износа дисков;
• производят замену фрикционных пакетов;
• восстанавливают функции механизма сцепления.

Замена фрикционов осуществляется в подготовленном помещении, очищенном от грязи, пыли. В ремкомплект, кроме фрикционных дисков, входят:

• новые фильтрующие элементы;
• сальники;
• уплотнители;
• прокладки.

Известно, что пакеты фрикционов стоят сравнительно недорого, однако, повышенная трудоемкость данного мероприятия приводит к увеличению стоимости ремонтных работ.

Описание

Машинка «Пикап Bigfoot» выполнена из пластика, оснащена фрикционным механизмом — это механизм, при котором машинки самостоятельно движутся при давлении и создании определенной силы трения — скольжения, под углом, посредством фрикционных муфт, т.е.достаточно просто нажать на нее и машинка быстро поедет вперед. Ваш малыш обязательно оценит такой подарок по достоинству и с удовольствием пополнит свой «автопарк»!

Безработица — (Unemployment) Безработица – это такое социально экономическое явление, при котором часть взрослого трудоспособного населения, не имеет работы и активно ее ищет Безработица в России, Китае, Японии, США и странах Еврозоны, в том числе в кризисные… … Энциклопедия инвестора

Сцепление (механика) — Сцепление с диафрагменной пружиной в сборе У этого термина существуют и другие значения, см. Сцепление. Сцепление механизм, работа которого основана на действии … Википедия

Устройство трактора — Трактор классического типа Основная статья: Трактор Трактор состоит из следующих механизмов и систем: Несущая система (Остов); Двигатель и его … Википедия

Занятость — (Employment) Занятость населения, виды занятости Постоянная занятость, вторичная и теневая Содержание Содержание 1. Вторичная . 2. Постоянная и нерегулярная занятость. 3. Теневая занятость, частичная и условная. Занятость населения Понятие… … Энциклопедия инвестора

Дифференциал — (Differential) Определение дифферинциала, дифферинциал функции, блокировка дифферинциала Информация об определении дифферинциала, дифферинциал функции, блокировка дифферинциала Содержание Содержание математический Неформальное описание… … Энциклопедия инвестора

M2 Брэдли — У этого термина существуют и другие значения, см. M2. Infantry Fighting Vehicle M2, Bradley Классификация боевая машина пехоты … Википедия

M2 «Брэдли» — У этого термина существуют и другие значения, см. M2. Infantry Fighting Vehicle M2, Bradley … Википедия

Лебёдка — Лебёдка … Википедия

Пресс — I Ирина Натановна (р. 10.3.1939, Харьков), советская спортсменка (лёгкая атлетика), заслуженный мастер спорта (1960). Окончила Ленинградский институт инженеров ж. д. транспорта (1962). Кандидат педагогических наук (1972). Член КПСС с 1964 … Большая советская энциклопедия

МАС-1 — (ЛТ 1) Классификация малый танк/ летающий танк Боевая масса, т 4,5 Компоновочная схема моторное отделение спереди, боевое и отделение управления в середине, трансмиссионное сзади Экипаж, чел. 2 История … Википедия

Беларус-132Н — МТЗ 132н Проект, г. 1992 года … Википедия

По этой цене Вы покупаете, придя к нам впервые.

Характеристики:

Возраст: от 4 лет

Из чего сделана игрушка (состав): пластмасса.

Размер упаковки: 16.8 х 6 х 25 см.

Размер игрушки: 13 см.

Описание:

Интересная игрушечная гоночная машина для маленьких любителей гонок. Она оснащена фрикционными двигателем, что делает ее инерционной игрушкой. Чтобы она поехала ее нужно только подтолкнуть вперед, что сможет сделать даже самый маленький малыш. А чем сильнее толчок, тем на большее расстояние отъедет машинка. Имеются световые эффекты.

Внимание! Товар представлен в 4 видах. Цена указана за 1 машину. Желаемый вариант уточняйте в комментарии к заказу

Желаемый вариант уточняйте в комментарии к заказу.

Основные характеристики

1. Передаточное отношение фрикционной передачи – чтобы узнать его, нужно число зубьев ведомого вала разделить на количество звеньев ведущего. Чем оно больше, тем быстрее крутящий момент переносится от двигателя к узловому приводу. Также его можно представить (и вычислить) в виде соотношения диаметров катков. Обычно находится на отметке до 7.
2. Контактная прочность, показывающая, насколько серьезные нагрузки может выдерживать устройство. Чтобы оценить их, следует измерить напряжение в зоне трения и подставить его в формулу Герца, вместе с коэффициентом нагрузки, модулем упругости и радиусом кривизны. Чем меньше данная величина, тем раньше в точке соприкосновения возникнут деформации.
3. КПД, в том числе отражающий потерю мощности, зависящую от интенсивности замедления вращательного момента при скольжении и качении. Узнать его значение можно экспериментальным путем, сравнивая колесную пару. В среднем составляет 90%, что считается хорошим показателем.
4. Траектория перемещения рабочих элементов фрикционной передачи – может быть реверсивной или нет. В первом случае катки вращаются в разных направлениях, во втором – в одном и том же.
5. Материал исполнения тел качения – от него зависит целый ряд характеристик, не только контактная прочность или общая износостойкость, но и модуль упругости, и коэффициент трения. Обычно для их изготовления берут металлокерамику или сталь с закалкой до отметки в 60 HRC, что позволяет сохранить сравнительно легкий вес и высокую производительность. Реже предпочтение отдают чугуну, ведь он требует обильной смазки, или текстолиту (дешево стоит, но недолговечный и с КПД всего в 50%); валы с поверхностями из кожи или дерева тоже не самые практичные, так как контактная прочность недостаточна для решения промышленных задач.

Конструкция и основные компоненты

Многодисковая фрикционная муфта конструктивно представляет собой пакет из стали и чередующихся фрикционных дисков. Их количество напрямую зависит от того, какой крутящий момент необходимо передать между валами.

Итак, шайбы в сцеплении бывают двух типов — стальные и фрикционные. В чем разница между ними Дело в том, что второй тип шкива имеет специальное покрытие, называемое «фрикционным». Он изготовлен из материалов с высоким коэффициентом трения: керамики, углеродных композитов, кевларовой нити и т. Д.

Самыми распространенными фрикционными дисками являются стальные диски с фрикционным слоем. Однако не всегда они на стальной основе, иногда эти детали муфты изготавливают из прочного пластика. Диски прикреплены к ступице приводного вала.

Обычные стальные диски без трения устанавливаются в барабан, соединенный с ведомым валом.

Сцепление также содержит поршень и возвратную пружину. Под действием давления жидкости поршень давит на дисковый пакет, создавая между ними силу трения и передавая крутящий момент. После сброса давления пружина возвращает поршень, и сцепление отпускается.

Есть два типа многодисковых муфт: сухие и мокрые. Второй тип устройства частично заполнен маслом. Смазка важна для:

• более эффективного отвода тепла;
• Смазка деталей муфты.

Мокрое многодисковое сцепление имеет один недостаток — низкий коэффициент трения. Производители компенсируют этот недостаток увеличением давления на диски и применением новейших фрикционных материалов.

Принцип действия цепных транспортеров

Как и у ленточного транспортера, принцип работы основан на обращении закольцованной цепи вокруг ведущего и натяжного барабана. За счет натяжения цепи с ведущего колеса на ведомое передается крутящий момент. В ходе линейного перемещения цепи по рабочей ветви закрепленные на ней скребки, короба или контейнеры перемещают полезный груз.

Цепной конвейер скребкового типа имеет рабочую ветвь, оснащенную скребками. Она движется в коробе. Это дает возможность перемещать сыпучие и полужидкие субстанции. Скребки погружаются целиком или полностью и увлекают груз за собой. В конце рабочей ветви размещается выходной патрубок, через который транспортируемая субстанция покидает транспортер. В других типах полезная нагрузка размещается в коробах, черпаках, контейнерах или на открытых площадках, закрепленных на цепи. Такие устройства могут перемещать и жидкие грузы.

Приводной орган конвейера весьма прочен, может выдерживать как большие физические нагрузки, так и значительные перепады температуры. Это открывает данному классу конвейеров путь в горячие цеха металлургических, химических и машиностроительных предприятий и в стационарные морозильные установки большой мощности и площади.

Цепь может изгибаться в любом направлении, поэтому конфигурация конвейера может быть выбрана исходя из потребностей производства.

Кликер

Этим непонятным английским (а может американским) словом в мультипликаторах называют привычную для русского уха «трещетку».

Обычный сигнализатор схода лески в мультипликаторных катушках является также и вспомогательным тормозом. Это ничто иное, как аналог системы бейтраннер, устанавливаемой на безынерционки. С работой бейтраннера знакомы многие, да и статья эта про мульты, так что рассказывать про эту, все-таки тормозную, систему не буду. Скажу лишь то, что включается он специальной клавишей или переключателем на боковой панели корпуса и производит освобождение шпули от основного тормоза.

Кликер особенно полезен при троллинговой рыбалке, а также рыбалке в отвес, как сигнализатор поклевки или зацепа. В общем, этот друг рыболова помогает продлить жизнь катушки, помогая избегать резких нагрузок на основные узлы мультипликатора.

Многие пользователи катушек с кликерами говорят, что использование такого механизма не более чем «понты». Но карпфишеры с этим утверждением в корне не согласятся (я надеюсь).

Принцип работы и конструкции вариатора

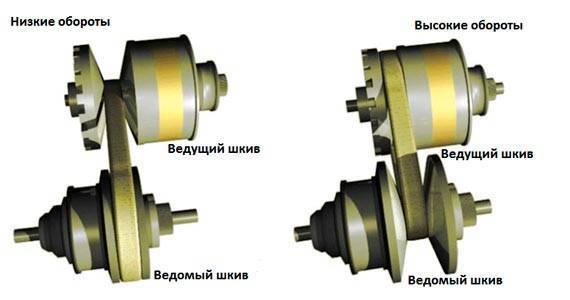

Проще всего принцип работы вариатора можно рассмотреть на примере самого распространенного типа устройства: клиноремённого.
