Фреза пазовая по дереву

Для чего он нужен?

Прежде чем приобретать кромочный фрезер, нужно понять его назначение и то, что можно делать с данным устройством. Как можно понять из названия агрегата, с его помощью осуществляется обработка кромок, выполнение фасок и скруглений. При использовании вместе с кромочным фрезером специализированных профильных фрез пользователь может создавать края сложной формы.

Кроме того, применение фрезера данного типа является обязательным в процессе подгонки шпона под размер заготовки и для вырезания пазов под установку петель, замков и иной фурнитуры. А также кромочный инструмент активно используется для осуществления таких фрезерных работ, как выборка паза и гравировка. Еще устройство может выполнять функции вертикальной фрезерной машины, однако в таком случае производительность агрегата будет довольно низкой.

Зачем нужен фрезерный станок?

Фрезерное устройство предназначается для обработки как дерева, так и металла. С его помощью, удается формировать углубления или отверстия любой конфигурации. Это позволяет сильно упростить такие задачи, как врезка петель и врезка замков. Сделать это с помощью стамески и электродрели не так-то и просто, да и времени на это уходит много.

Различают стационарные фрезерные приспособления и переносные (ручные). Ручные электрофрезы считаются универсальными приспособлениями, с помощью которых, при наличии насадок, возможно выполнение операций различного назначения, достаточно лишь изменить положение детали, по отношению к устройству или наоборот.

Стационарные устройства применяются на заводах или фабриках, где налажено массовое производство изделий из дерева или металла. В таких условиях, режущая насадка располагается неподвижно, а обрабатываемая деталь перемещается по нужной траектории. При использовании ручного инструмента наоборот деталь закрепляют неподвижно и лишь потом ее обрабатывают, хотя имеются детали, которые требуют фиксации ручного инструмента. В конструкции это предусмотрено, поэтому, она и считается более универсальной. Это особенно актуально, когда нужно обработать большое количество деталей, а использовать стационарный станок не представляется возможным.

Самодельный фрезеровальный станок – горизонтальная платформа с отверстием по центру, снизу к которой крепится ручное приспособление.

Встречается немало видов фрезеровальных станков, но для применения дома или для открытия своего дела, больше подойдут универсальные модели. Как правило, они комплектуются набором фрез и различных приспособлений для выполнения различного рода операций. Единственное, что при наличии ручного фрезера на простые операции может уйти гораздо больше времени, чем при использовании стационарного станка.

При помощи ручного фрезеровального устройства возможно:

• Сделать пазы или выемки произвольной формы (фигурные, прямоугольные, комбинированные).
• Просверлить сквозные и не сквозные отверстия.
• Обработать торцы и кромки любой конфигурации.
• Вырезать сложные по форме детали.
• Осуществить нанесение рисунков или узоров на поверхность деталей.
• Произвести копирование деталей, если необходимо.

Копирование деталей – одна из функций любого электрического фрезеровального станка.

Наличие подобных функций позволяет упростить производство однотипной мебели или изготовление одинаковых деталей, не связанных с производством мебели. Это одно из основных достоинств этого инструмента. Как правило, для производства однотипных деталей приходится устанавливать копировальные станки, которые предназначены для выполнения только одной операции, что не всегда выгодно, особенно в условиях малых предприятий.

Концевые фрезы

Главной их особенностью является наличие режущих кромок на торце рабочей части.

Это вовсе не означает, что они работают только с применением осевой нагрузки. У них также могут быть задействованы боковые кромки, позволяющие перемещать фрезу в плоскости опорной площадки фрезера, проделывая различные пазы и выборки в материале. Они могут иметь разное число режущих кромок, а соответственно, разную чистоту обработки материала.

Концевые фрезы чаще всего бывают монолитными, но встречаются и составные. Ярким примером такой могут выступать корончатые фрезы, чаще используемые с дрелью.

Подготовительный этап

Чтобы научиться этому искусству, следует знать, как работает ручной фрез. Для установки в патрон фрезы аппарат следует уложить набок, причем некоторые виды устройство дают возможность отсоединять двигатель с патроном от платформы, и при этом не изменять настройки. Другие такой возможности не дают, и поэтому чаще всего требуется опускать основание максимально вниз.

Патрон следует открутить при помощи стандартного гаечного ключа, который входит в поставочный комплект. Патрон должен быть зафиксирован в неподвижном состоянии при помощи особой кнопки, которая расположена над точкой выхода вала из корпуса. Она есть далеко не на каждом виде фрезера, и иногда требуется фиксировать вал при помощи гаечного ключа, в патрон откручивать при помощи другого.

Накидную гайку вовсе необязательно требуется снимать полностью, но иногда требуется это делать, если фрезу сильно зажмет в цанге. Аккуратно следует простукивать по боковым поверхностям и прокручивать вал, ослабить цангу и вынуть заклинившую фрезу. Навинтите гайку, новую фрезу вставьте в цангу примерно на пару см.

Обратите внимание, что завинчивать накидные гайки без установленной фрезы запрещено, потому что от этого ломается цанга. Установка глубины работ производится следующим образом:. Установка глубины работ производится следующим образом:

Установка глубины работ производится следующим образом:

• Фрезе с опущенным основанием должен быть установлен на плоскую площадку.

• Опустите фрезу до упора, а после зафиксируйте.
• Ползунок указателя глубины следует установить на нулевой отметке.
• Ограничитель глубины следует поднять на требуемую величину и застопорить винтом.
• Разблокируйте фрезу и опустите до упора ограничителя глубины в регулировочный винт, а после заново все зафиксируйте.

Выбранную глубину стоит обязательно проверить на пробной заготовке, чтобы можно было внести коррективы при необходимости. Не нужно делать сразу очень большую глубину, потому что это поспособствует перегреванию фреза и создаст чрезмерную нагрузку на электрический двигатель. Рекомендуемая глубина за один проход равна от 0.4 до 0.6 см.

https://youtube.com/watch?v=R9CRFPIp5pM

Основные характеристики

Любой вид фрез можно охарактеризовать несколькими параметрами. Основные из них:

• геометрия (общая форма);
• форма режущих кромок (лезвий);
• конструкция;
• материал, из которого изготавливаются лезвия;
• диаметр внешний, посадочный, хвостовика.

Независимо от параметров, все виды должны обладать высокой прочностью, поэтому их делают из твердых, прочных материалов с последующей термической обработкой. Применяется напыление, увеличивающее износостойкость изделий.

Конструктивное исполнение

Хвостовик и режущие зубцы или лезвия – основные части фрезы по дереву. Их делают из цельного куска металла (такие инструменты называют монолитными) или из отдельных частей с последующим скреплением (сборные, составные).

Монолитные фрезы изготавливаются из инструментальной стали (твердость не ниже HRC 58…62) заодно с режущей частью, которую затем затачивают. Они имеют небольшой эксплуатационный ресурс, что связано с невозможностью замены режущих пластин по мере их износа. Основное их преимущество – низкая стоимость.

Сборные фрезы представляют собой стальную болванку с напаянными лезвиями, которые изготавливаются из инструментальной стали или твердосплавных металлов. Большое значение при их изготовлении уделяют рецептуре и качеству припоя, которым припаивают лезвия. Это должна быть тугоплавкая марка, содержащая медь и серебро. К таким припоям относятся, например, ПСр 37,5 и ПСр 40.

Фрезы со сменными лезвиями (фрезерные головки) – это разновидность сборных. В них лезвия устанавливаются таким образом (механическое крепление), чтобы их можно было менять по мере износа.

Встречаются также фрезерные головки, в которых объединены в единое целое несколько разновидностей режущих лезвий, их называют наборными. При этом можно изменить порядок набора режущих частей и расстояние между ними. Инструмент при такой замене не должен во время работы терять свою продольную устойчивость.

Наборы используют для получения фасонных изделий из дерева и других работ с древесиной.

Для того чтобы упростить выполнение работ, связанных с точным фрезерованием при помощи ручного деревообрабатывающего инструмента, кромочную фрезу по дереву часто оснащают небольшим подшипником. Он монтируется у одного из краев режущей кромки (вверху или внизу) и при работе обеспечивает правильное направление движения, упираясь в край деревянной детали.

Типы лезвий

По типу лезвий фрезы по дереву делятся на твердосплавные (маркируются аббревиатурой HSS) или быстрорежущие (обозначаются буквами НМ). При этом инструментом с быстрорежущими кромками обрабатывают мягкую древесину, а с твердосплавными лезвиями – твердые породы дерева.

Твердосплавные лезвия обладают высоким температурным коэффициентом и улучшенными рабочими характеристиками.

При этом лезвия у всех типов фрез могут располагаться вертикально или под наклоном. Вертикально-ориентированные лезвия рубят материал. Наклонные ножи срезают слой материала, что позволяет избежать сколов древесины по краям деталей. Встречается также и спиральное расположение режущих кромок. Использование инструмента с наклонными или спирально-ориентированными лезвиями значительно повышает качество обработки поверхности.

Геометрические параметры

Основным параметром, влияющим на совместимость фрез с конкретной моделью деревообрабатывающего станка (фрезер, станок с ЧПУ и др.), служит размер хвостовика. Вызвано это тем, что для их установки в станок используются специальные цанговые зажимы (цанги), надежно охватывающие и зажимающие хвостовик. На практике используются цанги, у которых диаметр посадочного места измеряется в дюймах (1/2″ и 1/4″) или миллиметрах (6,12 или 18 мм).

Посадочные размеры фрез зависят также от способа установки. Насадные фрезы, устанавливаемые на шпиндель стационарного фрезерного станка, имеют диаметр посадочной части 32 мм. У концевых (пальчиковых) фрез, которые предназначены для установки в патрон ручной дрели или цангу фрезера, диаметр хвостовика может быть разным – от 6 до 12 мм.

Это интересно: Фрезы по дереву для ручного фрезера — виды, выбор фрез, назначение

Копировальные фрезы

Наименее распространенным типом приспособлений при выполнении задач по обработке дерева инструментом ручного типа являются копировальные фрезы. Отличительными особенностями являются многочисленная разновидность режущих элементов, различное расположение упорных подшипников и небольшие размеры. Фрезерная головка, для ремесла по дереву устроена в форме дуги. Углубление в деталь зависит от угла обработки.

Использование инструмента по шаблону позволяет добиться необходимого результата при работах с деревянными заготовками

Использовать ручной фрезер необходимо с точностью и осторожностью, несоблюдение требований может привести к порче детали или электрического оборудования

Оборудование для работы с фрезами по дереву

Фреза – это основная деталь практически любого деревообрабатывающего инструмента. Ее можно установить:

• в обычную дрель;
• фрезерный станок (фрезер);
• промышленное оборудование.

Электроинструментом можно проводить грубую и более тонкую обработку дерева с высокой скоростью.

Дрель

Применение фрез дает возможность домашним умельцам значительно расширить функциональные возможности обычной дрели, предназначенной только для сверления. При этом дрель превращается в универсальный инструмент, при помощи которого можно будет обрабатывать детали, изготовленные из различных пород дерева.

Используя фрезы по дереву, предназначенные для работы с дрелью, можно получать отверстия большого диаметра без применения специальных насадок на дрель типа балеринка или коронка (корончатая насадка).

Для работы с дрелью используют только пальчиковые фрезы, режущие кромки которых имеют самую разнообразную форму. Кроме того галтельные, кромочные (четвертные) и конусные фрезы часто оснащают опорным подшипником, с помощью которого ограничивают глубину врезания лезвий в древесину.

Режущие лезвия могут быть заостренными или затылованными. У заостренных зубьев передняя и задняя поверхности плоские, причем затачивают по задней поверхности.

При этом во время перезаточки режущая часть может изменить свои геометрические размеры. Избежать этого можно, используя инструмент с затылованными лезвиями. У них плоской выполнена только передняя поверхность, по которой и осуществляется заточка. Перезатачивать такие фрезы можно много раз, не опасаясь, что изменится геометрия режущих кромок.

Фрезер

Ручной фрезер – это инструмент, который предназначен для обработки различных пиломатериалов и изделий из них. Он отличается от дрели наличием регулируемой опорной платформы и способностью работать на высоких оборотах (до 30 тыс. об/мин). С помощью фрезера можно с высоким качеством:

• сращивать разные заготовки, соединяя их способом «шип/паз» (кромочные работы), снимать фаску с бруса;
• врезать фурнитуру, замки, петли;
• формировать объемные формы на плоских поверхностях (декорирование);
• вырезать деревянные заготовки, имеющие сложную конфигурацию.

Для выполнения этих работ используют кромочные, пазовые, копировальные и концевые фрезы по дереву.

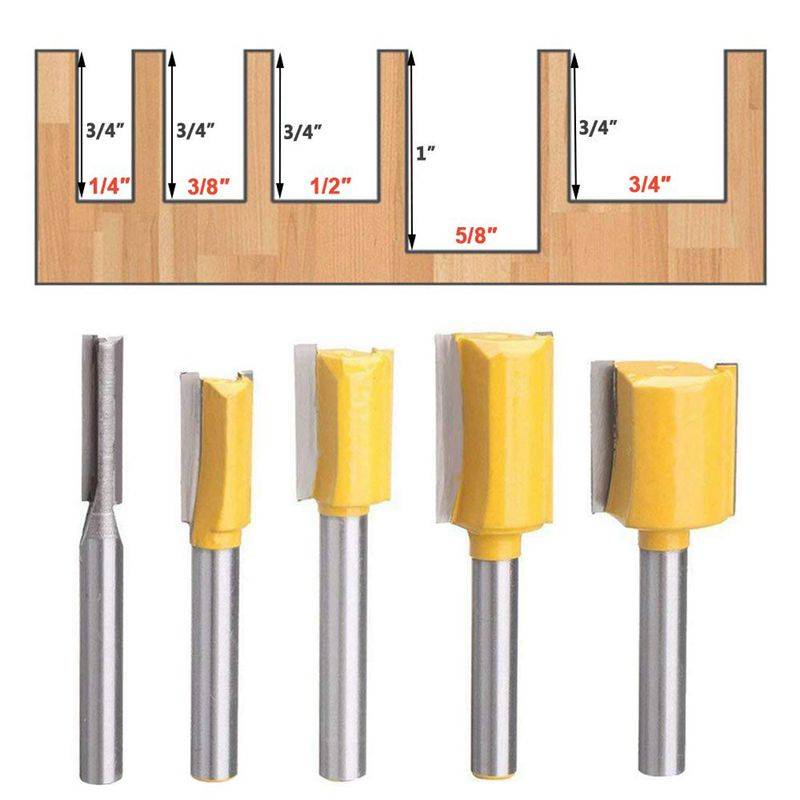

Пазовые фрезы используют, когда нужно получить углубления определенной формы, например, в форме буквы Т (Т-образные), полукруглые или типа «ласточкин хвост».

Кромочные фрезы используются при изготовлении кромок на деталях из дерева. Как правило, их оснащают упорным подшипником, который предотвращает излишнее погружение инструмента в тело детали. Кроме того, он позволяет регулировать глубину вылета. Если подшипник не предусмотрен, то надо применять параллельный упор или шаблон.

Для декоративной обработки филеночных деталей используются фигирейные фрезы горизонтального типа. Они достаточно тяжелые и имеют большой диаметр. Учитывая большие усилия, которые необходимы при работе с такими фрезами, их оснащают хвостовиком, диаметр которого составляет 12 мм. Их применяют на стационарном оборудовании.

У концевых фрез по дереву для ручного фрезера режущие кромки расположены на торце рабочей поверхности. Кроме того в работе принимает участие и боковая кромка, что позволяет перемещать вращающую фрезу в плоскости опорной площадки. Качество обработки поверхностей определяется количеством режущих лезвий. Как правило, концевые фрезы имеют монолитную конструкцию, но встречаются и составные.

Отдельную группу концевых изделий составляют фрезы Шейпера – шарошки (борфрезы).

Используют их на промежуточных этапах обработки, а также в случаях, когда необходимо осуществить финальную доводку конфигурации детали. Их режущая кромка представляет собой крупные насечки (зубья)

Работая с шарошкой, важно правильно выбрать режим. Это позволит избежать поджога дерева, который возможен при повышенном числе оборотов. А оригинальная борфреза «кукуруза» (шарошка с винтовым расположением зубцов) обеспечит снижение нагрузки на вал электромотора фрезера

А оригинальная борфреза «кукуруза» (шарошка с винтовым расположением зубцов) обеспечит снижение нагрузки на вал электромотора фрезера.

Копировальные фрезы – это редко встречающийся вид инструмента для ручного фрезера. Они отличаются не только количеством режущих кромок, но и размещением опорных подшипников, которые могут располагаться с любой стороны. В некоторых моделях предусмотрено два подшипника (сверху и снизу). Во время работы подшипник двигается по шаблону, благодаря чему обрабатываемая заготовка приобретает заданную форму.

Оптимальный набор инструментов

Если есть желание приобрести очень дорогую фрезерную машинку, то это не будет являться полной гарантией качественного результата. Чтобы материал обрабатывался хорошо, необходимо также выбирать и качественное оснащение. Для этих целей изготавливают специальные наборы фрез, которые будут включать комплект режущих инструментов, что можно использовать для различных работ.

Критерии:

1. Качество материала.
2. Термическую прочность.
3. Тип соединения режущей кромки и хвостовика.
4. Материал припоя.

Лучше приобрести наборный чемоданчик, в котором будут храниться сразу все насадки.

Необходимо особое внимание уделять качеству пайки. Она должна выполняться таким образом, чтобы инструмент не терял свою устойчивость во время выполнения всех манипуляций с деревом

Это особенно касается тех случаев, когда по работе нужно использовать такие изделия, которые изготавливаются из твёрдой древесины. К ней можно отнести граб, дуб или грушу.

Если заметили, что режущая часть соединена с хвостовиком при помощи сварки, тогда такой набор лучше не покупать, поскольку это не самый лучший вариант для работы. Сварка свидетельствует о том, что изделие может разломиться в соединительной части во время работы.

При покупке монолитных фрез, особое внимание нужно уделять материалу, из которого она изготовлена. Всё это можно проверить самостоятельно в домашних условиях

Необходимо использовать тарированный напильник, которым следует покарябать поверхность насадки. Если видимых отметин не останется, значит, материал качественный. Обычно производитель гарантирует качество, но стоит убедиться самостоятельно.

Качество работы также будет зависеть и от дополнительных приспособлений. Именно для этой цели также стоит покупать упоры и шаблоны. А также стоит приобрести или изготовить специальный стол, который подойдёт не только для фрезера, но и циркулярки. На нём можно будет ещё и удобно наточить все инструменты.

Лучшие наборы фрез по дереву

Чтобы сразу приобрести все необходимое для разнообразной обработки заготовок практично покупать с АлиЭкспресс наборы фрез на ручной фрезер. В них представлены уже необходимые варианты типов оснастки, а коробочка из комплекта позволит все хранить в одном месте и аккуратно транспортировать при необходимости.

FivePears WYL0002

Хороший набор, состоящий из 12 фрез (6 шт пазовых и 6 шт кромочных). Поставляется в красивой деревянной коробочке с металлическим замком.

+ Плюсы FivePears WYL0002

1. Все режущие кромки выполнены из сплава с вольфрамом и выдерживают повышенную нагрузку.
2. Диаметр хвостовика 6 мм подойдет к фрезерам от разных производителей.
3. Малая погрешность в размерах — до 0.08 мм.
4. В комплекте шестигранник для легкого монтажа подшипника оснастки.
5. Напротив каждого режущего элемента бумажка с обозначением типа фрезы и наглядным рисунком какой эффект она воспроизводит на древесине.
6. Поставляются уже заточенными и готовыми к работе.

— Минусы FivePears WYL0002

1. У чемоданчика отсутствует ручка для переноса.
2. При неаккуратной транспортировке деревянный чемоданчик раскалывается и его придется склеивать.
3. У некоторых фрез могут подклинивать подшипники.
4. Встречаются сколы на режущей кромке.
5. Не для частого использования.

Вывод. Набор оптимален для новичка и изготовления в домашних условиях полочек, ящиков, плинтусов. Шесть пазовых фрез помогут создать углубления различной формы для присоединения перегородок. Кромочная оснастка позволит красиво оформить края со скосом, полукруглой выборкой или закруглением.

FivePears WYL9664

Комплект из 35 единиц, упакованных в кейсе с металлической окантовкой, замками и ручкой. Все фрезы имеют хвостовик 8 мм и выполнены из твердосплавной стали с вольфрамом.

+ Плюсы FivePears WYL9664

1. Фрезы аккуратно уложены в чемодане и подписаны.
2. Набор удобно переносить.
3. 14 пазовых фрез для выборки любой формы и погружного использования в середине заготовки.
4. 12 кромочных оснасток для красивого оформления краев.
5. Несколько вариантов комбинированных фрез, чтобы выполнять угловые и тавровые соединения.
6. При транспортировке режущая кромка не бьется об кейс благодаря мягкой подложке.

— Минусы FivePears WYL9664

1. Местами может быть видна пайка режущей кромки.
2. Некоторым покупателям приходят фрезы с подписанным размером в дюймах, а не в мм, поэтому нужно привыкнуть и сперва проверять штангенциркулем.
3. Подшипники не всегда служат долго и их приходится менять.
4. Мало фигирейных фрез.

Вывод. Это лучший набор китайских фрез для профессионала. Он оптимален для изготовления рамок под картины и фотографии, а также для изготовлении мебели для кухни и спальни.

Alloet 15PCS 1/4

Набор фрезерной оснастки с 15-ю элементами. Размер хвостовика ¼. Поставляются в деревянном чемоданчике и вставлены в пластиковые втулки.

+ Плюсы lloet 15PCS ¼

1. Режущая кромка подвергнута термической обработке, чтобы быть тверже.
2. Есть ключ для установки подшипника оснастки.
3. Пазовые фрезы для выборки канавки шириной от 4 до 15 мм.
4. Отличная цена от 900 рублей.
5. Кромка изначально в смазке.
6. В комплекте подушечка для впитывания влаги.

— Минусы lloet 15PCS ¼

1. У коробки нет ручки для переноса.
2. Качество окрашивания плохое — следы краски наляпаны местами на режущую кромку.
3. Углеродистая сталь быстро тупится.
4. Деревянный ящик хрупкий и при транспортировке из Китая может поломаться.

Вывод. Это отличный вариант для новичка, который делает первые шаги в деревообработке.

V-образные

Фреза v-образная используется для формирования пазов, имеющих треугольную форму. Ее концевая часть выполняется в виде законченного конуса, на боковых гранях которого устанавливаются режущие лезвия. Диаметр режущей части для работ по металлу редко превышает диаметр хвостовика. В модификациях, предназначенных для обработки мягких материалов, режущая часть может иметь значительный размер. Конструкция большинства моделей сварная. В ней твердосплавная режущая часть приварена к мягкому хвостовику. Реже встречаются монолитные изделия. Обычно они нацелены на металлообработку и отличаются небольшим диаметром. Количество и размер лезвий также зависят от вида обрабатываемого материала. Многолезвийные модели предназначены для работы с твердыми материалами. Фрезы по дереву и пластику оснащаются одной или двумя режущими кромками. В большинстве вариантов предусмотрены две обрабатывающие грани. К нижним угловым, добавляются боковые вертикальные лезвия, которые позволяют формировать выемки большой глубины с вертикальными стенками.

Например, фреза v-образная с углом 90 градусов позволяет выполнить паз, с боковыми гранями, сходящимися под прямым углом. В продаже встречаются инструменты, как с большим, так и с меньшим значением параметра.

Режимы работы v-образных моделей близки к режимам торцевых фрез. Возможность отвода стружки и работа только с одной обрабатываемой поверхностью обеспечивают сравнительно долгий срок службы. Кроме формирования пазов v-образной формы, такие инструменты широко используются при проведении гравировальных работ.

Основная область использования фрез с v-образным профилем ограничена обработкой мягких материалов. При обработке сталей и сплавов гораздо технологичнее использовать дисковые инструменты. Поэтому наибольшее число v-образных моделей представлено в каталогах деревообрабатывающего оборудования. Часто такая оснастка называется пазовой галтельной v-образной фрезой.

Как заточить фрезу в домашних условиях

Заточка фрезы должна проводиться только после полного удаления нагара и загрязнений с ее корпуса и режущих элементов. Для этих целей лучше использовать специальную очищающую жидкость (показана на рисунке ниже).

Нанесите средство на режущие части оснастки и подождите несколько минут, чтобы оно растворило нагар. Затем следует взять обычную зубную щетку и тщательно очистить лезвия от оставшихся загрязнений. После очистки можно приступать к самому процессу заточки. Для проведения данной операции в домашних условиях предварительно потребуется приобрести комплект алмазных брусков, отличающихся зернистостью.

Для грубой заточки применяют бруски с более крупным зерном. Но процесс правки лезвий должен всегда завершаться полировкой самым мелким абразивом.

Чтобы заточить фрезу, выполните следующие действия:

• разместите брусок на краю стола и смочите его водой. Если потребуется, зафиксируйте приспособление;
• уложите оснастку на брусок так, чтобы ее режущая кромка соприкасалась с бруском по всей длине;
• водите фрезой по наждаку плавными движениями с одинаковой силой нажима, периодически смачивая его водой;
• делайте одинаковое количество движений для каждого лезвия оснастки, чтобы стачивание кромок происходило равномерно.

Конечно же, если есть такая возможность, фрезу лучше сдать на заточку в специализированную мастерскую, где ее восстановят на точном оборудовании. Эта процедура стоит недорого, если сравнивать со стоимостью алмазных брусков.
