Что входит в состав эскизного проекта
Ниже приводим список, что включает в себя эскизный проект дома.
- титульный лист (обложка)
- содержание (ведомость чертежей проекта)
- пояснительная записка
- схема генерального плана М1:500
- поэтажные планы
- фасады
- разрезы
- план кровли
- компьютерная 3D визуализация
По согласованию с заказчиком состав базового эскизного проекта загородного дома может быть дополнен, например решениями отделки экстерьера (дизайном фасадов), либо какие то материалы (графические, текстовые) могут быть не включены в проект.
Пример расширенного эскизного проекта

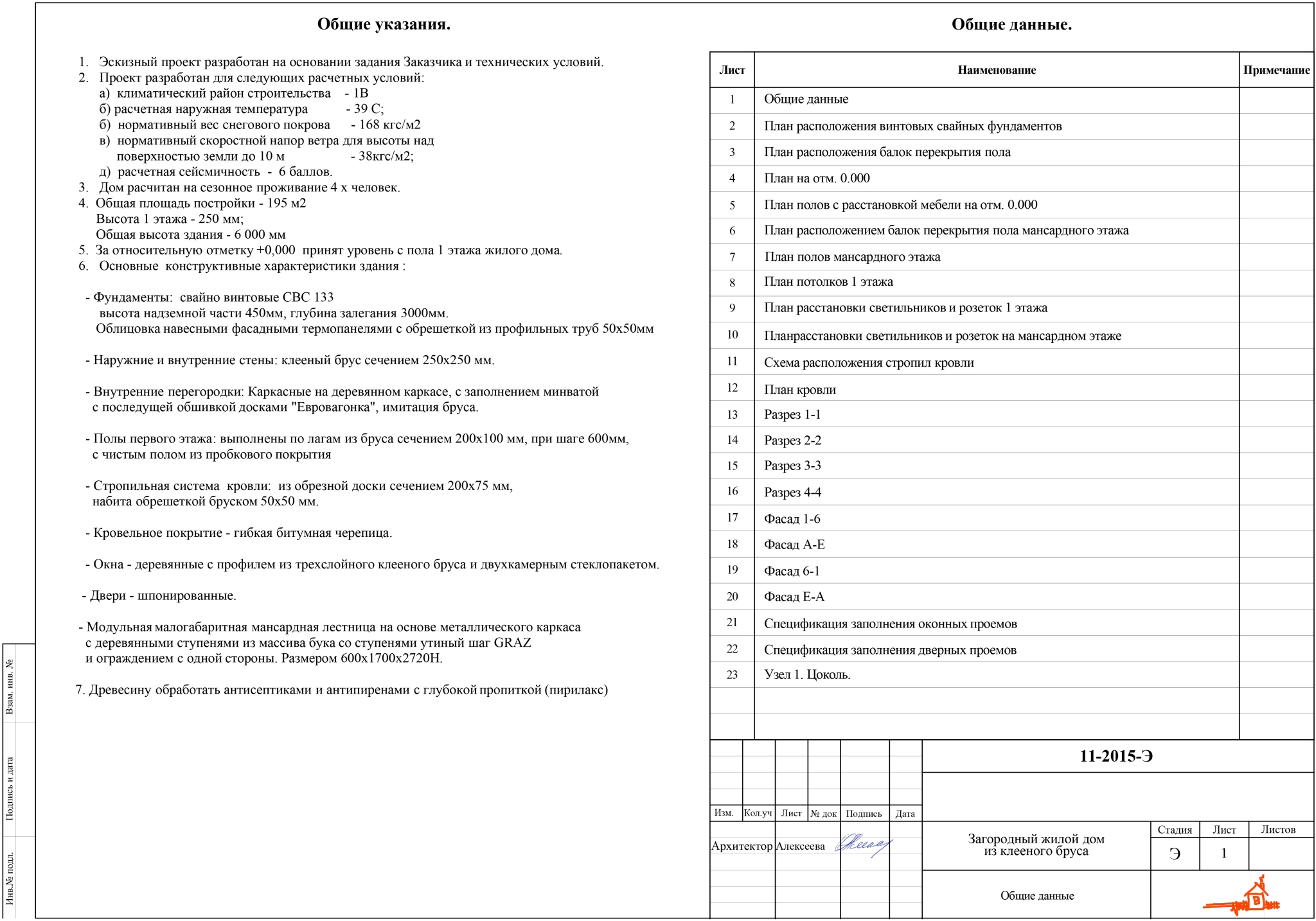

Общая пояснительная записка
Общая пояснительная записка
Генплан участка М 1:500

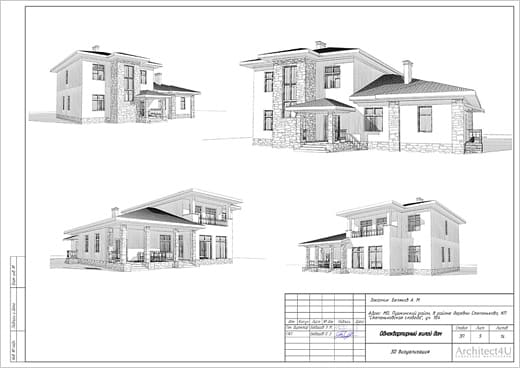

3D визуализация. Вид 1
3D визуализация. Вид 2
3D визуализация. Вид 3
3D визуализация. Вид 4
3D визуализация. Вид 5

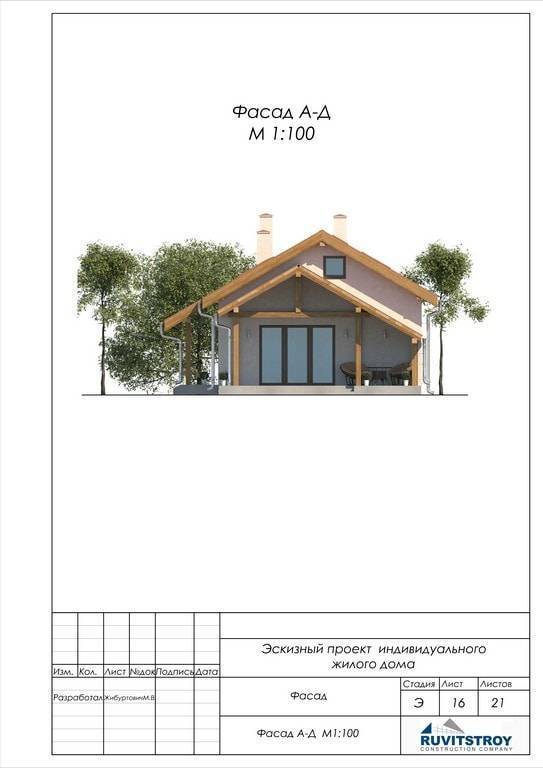

Чертеж главного фасада
Чертеж заднего фасада
Чертеж правого фасада
Чертеж левого фасада
Цветовое решение главного фасада дома
Цветовое решение заднего фасада дома
Цветовое решение бокового фасада дома
Цветовое решение бокового фасада дома
Чертеж плана 1 этажа

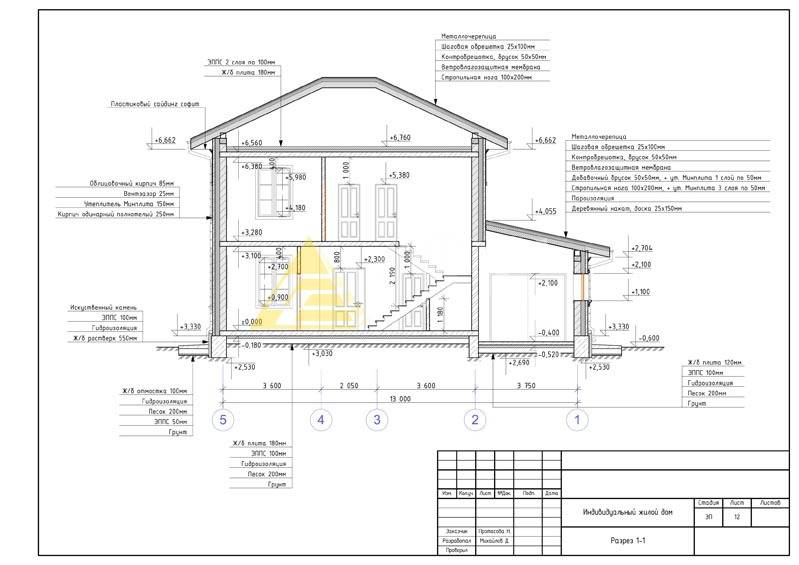

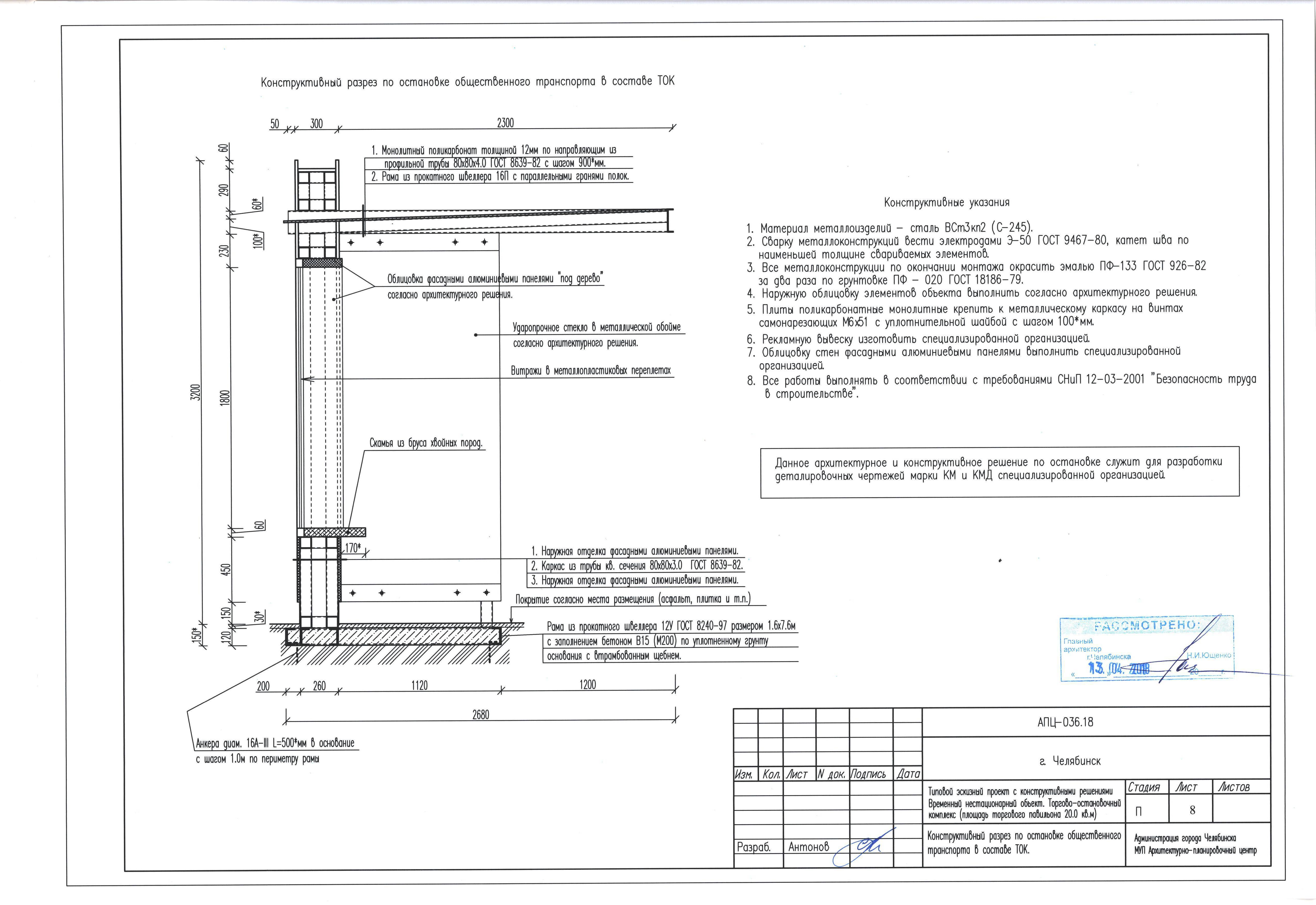

Разрез 1-1
Чертеж плана кровли
Пример базового эскизного проекта
Общая пояснительная записка
Общая пояснительная записка
Генплан участка М 1:500
3D визуализация
Чертеж главного фасада
Чертеж заднего фасада
Чертеж правого фасада
Чертеж левого фасада
План 1 этажа
План 2 этажа
Разрез 1-1
Разрез 2-2
План кровли
Помогает найти лучшее объемно-планировочное решение и увидеть объект с новыми фасадами еще до начала строительных работ. Является утверждаемым (согласовываемым) этапом. Служит основой для дальнейшего рабочего проектирования архитектурных, конструктивных и инженерных решений. Итоговый эскизный проект базовой комплектации содержит чертежи с детальными размерами и привязками стен, перегородок, оконных и дверных проемов. В стоимость включена 3D визуализация в ч/б графике. Данный проект также потребуется для получения разрешения для строительства. Предоставляется электронная версия проекта в формате PDF + 2 печатных экземпляра формата А3.
Итак, мы узнали что из себя представляет эскизный проект загородного дома, рассмотрели его состав и варианты комплектации
Что касается степени проработки чертежей, в проектах нашей мастерской вы возможно обратите внимание на то, что на фасадах и разрезах указаны все высотные отметки, на планах этажей даны привязки и размеры всех стен и перегородок, оконных и дверных проемов
Ввиду того, что нормативная документация по проектированию не содержит четких требований к проработке чертежей эскизного проекта, нередко на листах эскизных проектов других архитектурных мастерских показаны только осевые или общие габаритные размеры. Сэкономив на рабочем проектировании, клиенты успешно строят дома, если они небольшие по площади и простые в объемах, по нашим “эскизникам”. Но все же разработка полного рабочего проекта предпочтительна, так как и простые дома могут иметь свои конструктивные особенности и нюансы.
По отдельной договоренности с заказчиком проект также может быть дополнен цветными изображениями фасадов, 3d визуализацией общих видов с проработкой дизайна фасада. Доплата за услугу дизайн фасадов составляет при этом 130 руб. / кв.м. общей площади дома.
Техническое оформление документов: общие требования
Правила ГОСТ к оформлению тестовых документов отличаются. Всё зависит от того, кто утверждал стандарт (Таблица 1).
Таблица 1. Разница и сходство редакций ГОСТ.
Межгосударственный стандарт ГОСТ 2.105-95 | Национальный стандарт ГОСТ Р 2.105-2019 |
Высота символов — не менее 2,5 мм. |
|
Расстояние между боковыми линиями формы и текстом должно составлять минимум 3 мм. | |
Абзац начинается с красной строки, минимальный отступ — 15–17 мм. | Абзацы начинается с отступа, равного 12,5–17 мм. |
От нижней и верхней границ следует отступать не менее 10 мм. | |
Интервал между строками — не менее 8 мм. |
|
|
|
При переносе части таблицы на ту же или другие страницы наименование нужно поместить только над первой частью таблицы.
Нумерацию документов ЕСКД позволяет сделать как сквозной, так и отдельной для каждого раздела.
Общие положения
1.1.2. Краткое наименование системы
Краткое наименование – КХД, Система.
1.2. Основания для проведения работ
Указывается номер и дата договора. Перечень документов, на основании которых создается система, кем и когда утверждены документы.
Например: Работа выполняется на основании договора № … от …, заключенного между …
1.3.2. Разработчик
Разработчик: ЗАО Разработчик Адрес фактический: г. Москва … Телефон / Факс: +7 (495) 3333333
1.4 Цели, назначение и область использования системы
Определяются цели (чего хочет достичь организация Заказчика от внедрения системы); назначение (для каких пользователей предназначена); области использования АИС (какие виды деятельности организации Заказчика охватывает система).
Информация для разделов “Наименование системы”, “Основания для проведения работ”, “Наименование организаций Заказчика и Разработчика”, “Цели, назначение и область использования системы” берется из одноименных разделов технического задания на создание корпоративного хранилища данных.
1.5. Нормативные ссылки
При эскизном проектировании использовались следующие нормативно-технические документы:
Например: 1. Техническое задание на создание информационной системы КХД 2. ГОСТ 34 -… 3. …
Указывается очередность создания системы и характеристики каждой очереди (функциональность, ограничения, сроки, исполнители).
Мероприятия по подготовке объекта автоматизации к вводу системы в действие
В данном разделе указывают:
– мероприятия по приведению информации к виду, пригодному для обработки на ЭВМ; – мероприятия по обучению и проверке квалификации персонала; – мероприятия по созданию необходимых подразделений и рабочих мест; – мероприятия по изменению объекта автоматизации; – другие мероприятия, исходящие из специфических особенностей, создаваемых АС.
Ниже представлен пример содержания данного раздела.
3.1 Мероприятия по подготовке информационной базы
Приводится перечень мероприятий, которые должны быть проведены в целях приведения информации к виду, пригодному для использования системе КХД. Для этого необходимо ответить на следующий вопрос: «Какие технические решения необходимо согласовать между Разработчиком и Заказчиком?». Например, форматы взаимодействия, способы взаимодействия и т.п.
3.2 Мероприятия по подготовке персонала
Разрабатывается перечень мероприятий, которые необходимо провести Заказчику в целях подготовки пользователей и обслуживающего персонала системы КХД. Например, комплектация штата, назначение ответственных и т.п.
3.3 Мероприятия по организации рабочих мест
Определяется перечень мероприятий, которые должны быть проведены Заказчиком в целях организации рабочих мест разработчиков, пользователей, администраторов системы. Например, организовать подсеть разработчиков и администраторов, организовать обучение и т.п. Также в этом разделе приводятся предварительные требования к рабочим местам. Например, указывается, что на рабочих станциях пользователей должен быть установлен MS Internet Explorer не ниже версии 5.5 и т.п.
3.4 Мероприятия по изменению объекта автоматизации
Приводится перечень мероприятий, которые должны быть проведены силами Заказчика в целях подготовки помещений для размещения аппаратно-технического комплекса системы и организации необходимого аппаратно-технического обеспечения. Например, организовать сетевое взаимодействие, закупить оборудование и т.п.
3.5 Прочие мероприятия
Указываются мероприятия по изменению объекта автоматизации, другие мероприятия, исходящие из специфических особенностей создаваемой АИС.
3.2 ОПИСАНИЕ ОСНОВНЫХ ПРОГРАММНЫХ МОДУЛЕЙ
- Главная форма (Glav),
- Компетенции (Competencions), показывает наименование компетенций, профессий, по которым проходят соревнования;
- Документация (Documentations), показывает всю документацию, в том числе регламентирующие и конкурсные документы;
- Форма Лабораторный химический анализ (LXA), показывает всю информацию о данной компетенции;
- Участники прошлых соревнований (Ychastniki),открывает базу данных MS Access об участниках;
- Контакты (Contacts), показывает с кем можно связаться по интересующим вопросам;
- Поиск (Poisk), выводится форма запросов по поиску необходимой информации.
- ТЕСТИРОВАНИЕ БАЗЫ ДАННЫХ И ПРИЛОЖЕНИЙ СИСТЕМЫ
| Объект тестирования | Ожидаемый результат | Фактический результат |
| Недостатки пользовательскогоинтерфейса | Расширенные запросы по всей информационной системе | Несколько основных запросов по информационной системе |
| Управление потокам данных | Соответствие вывода информации с вводимыми данными | Вывод информации соответствует вводимой информацией |
| Некорректная обработка ошибок | Диалоговое окно с выводом неправильного вводаИнформации | Не реагирование программы на вводимый запрос |
| Некорректная обработка граничных условий | Введение 30 символов | Больше 30 не вводит |
| Недостаточная производительность | Скорость работы выше, чем остальные программы | Программа работает не совсем быстро |
Требования к документу
Определяются межгосударственным стандартом ГОСТ 34, цель которого – установить правила оформления технической документации в архитектурной области, и в области строительства. В 34 серии данного положения имеется три образца стандарта, которых рекомендуется придерживаться при проектировании:
ГОСТ 34.602-89. Это один из популярных стандартов, применяемый при разработке ТЗ
Также стоит помнить, что он плотно связывается с иными стандартными из данной серии, которые важно учитывать, даже если отсутствуют требования.
ГОСТ 34.201-89. Тут описаны стандартные требования, где указан полный список актов, соответствующих ГОСТ 34. Также в стандарте описываются советы по кодировке и объединению документов
По факту это таблица с описаниями разных моментов.
РД 50-34.698-90. Описывает требования к содержанию документов. Довольно объёмный стандарт, с описанием проектных актов
Также в стандарте описываются советы по кодировке и объединению документов. По факту это таблица с описаниями разных моментов.
РД 50-34.698-90. Описывает требования к содержанию документов. Довольно объёмный стандарт, с описанием проектных актов.
Но есть в стандартах и положительные стороны, дающие гарантию на то, что оформление не вызовет претензий у будущего заказчика. Также ГОСТы прошли проверку временем. Знающий человек без труда сможет составить на бумаге сложный механизм или строение, при этом на акте будет максимум полезного материала.
Можно добавить и то, что при разработке проекта автоматизированной IT – системы по ГОСТ 34, в случае отсутствия конкретных задач в контракте или задании, проектирование должно проходить в соответствии со следующими стандартами:
- Программные акты для производства автоматизированных систем выполняются по ГОСТ 19.104-78, 19.105-78 и 19.106-78;
- Конструкционные акты для производства АС составляются по ГОСТ 2.105-95 и 2.106-96.
Несмотря на то, что ГОСТы редко обновляются, перед началом проектирования рекомендуется проверять их на актуальность и использовать самую свежую информацию. В случае спорной ситуации можно всегда обратиться за помощью к специалистам.
Наша команда
КОЛЛЕКТИВ ПРОФЕССИОНАЛОВ
Архитектурно-проектное бюро «Московский архитектор» — коллектив профессионалов с большим практическим опытом, и глубокими теоретическими знаниями. Вы можете быть спокойны за результат, он превзойдет ваши самые смелые ожидания.
ПОЧЕТНЫЙ АРХИТЕКТОР РОССИИ
Руководит бюро Дмитрий Борисович Бархин — Почетный архитектор России, член правления Союза московских архитекторов. Потомственный архитектор в третьем поколении, человек энциклопедических знаний, автор многих проектов жилых и офисных зданий, украсивших наш город.
ГОРДОСТЬ НАШЕГО АРХИТЕКТУРНОГО БЮРО
Гордость нашего архитектурного бюро — это только положительные отзывы наших заказчиков
Индивидуальный подход, внимание к деталям, многоступенчатый контроль качества и ответственность за результат — позволило нам завоевать доверие клиентов и стать одним из ведущих архитектурных бюро Москвы!. Мы объединили все, что предлагают архитектурные бюро и дизайнерские студии Москвы для того чтобы вы имели возможность выполнить весь комплекс задач, связанных с проектированием и строительством вашего дома с одним исполнителем. С нами!
С нами!
Мы объединили все, что предлагают архитектурные бюро и дизайнерские студии Москвы для того чтобы вы имели возможность выполнить весь комплекс задач, связанных с проектированием и строительством вашего дома с одним исполнителем. С нами!
Отличия эскизного проекта от рабочего
Эскизный вариант обходится недорого, помогает Заказчику в получения предварительных расчетов и выяснения приблизительной стоимости реализации от других потенциальных Подрядчиков. Однако дом по нему не построить. Понадобится архитектурный и рабочий проект (развернутая профессиональная документация).
| Наименование | Эскизный проект | Рабочий проект |
| стоимость за 1м² | 150р. | 400р. |
| габаритные размеры строения | ||
| размеры по осям несущих стен (расстояния между стенами) | ||
| поэтажные планы с указанием площадей | ||
| фасады (минимум 4 вида) с крышей | ||
| архитектурный проект | ||
| разрезы стен с высотами | ||
| окна и двери (на фасадах) | ||
| окна и двери (все) с размерами | ||
| план крыши с размерами, развертки скатов по отдельности | ||
| план балок пола и перекрытий | ||
| стропильная система | ||
| экспликация узлов | ||
| внутренняя отделка | ||
| разбревновка (порядовка) для производства | ||
| проект фундамента | ||
| сборочные чертежи | ||
| компьютерная 3D визуализация | + 150р. (1м²) | + 150р. (1м²) |
Подробная документация со всеми размерами, пиломатериалами и крышей не допускает двоякого толкования о поэтажных высотах в чистоте, количестве капитальных стен, номинальном диаметре бревна и необходимом для тепла в доме количества венцов сруба.
Рабочий проект исключает возможность искажения действительности для недобросовестных организаций. Облегчает сравнение смет от Подрядчиков. Все вынуждены считать один и тот же дом, а не абстрактный. Стоимость рабочего проекта +250р. х 1м².
Важный момент: для корректного сравнения стоимости строительства в эскизном и рабочем проекте должен учитываться конкретный диаметр бревен. Никаких “средних” значений. Все лесоматериалы для срубов меряются строго по верхушке (минимальный диаметр). С обязательным указанием рубленое или оцилиндрованное бревно, у них очень разная кубатура (объем стенового материала).
В основе любой профессиональной строительной документации заложен эскиз, предварительно согласованный с Заказчиком. Нормативы по проектированию не предъявляют определенных требований к эскизным проектам. Состав рабочей документации так же бывает разный в деталях. От минимально достаточного до обстоятельного (включая отделку, проход печной трубы через крышу). Инженерные системы и коммуникации проектируются отдельно.
Только полноценный вариант пригоден для получения разрешения на строительство – изготовления паспорта объекта. С максимально упрощенными эскизными проектами на руках нельзя будет оформить документы о регистрации. Ввиду небольшой ценности сложно получить эксклюзивные права на дизайн и конструкцию построенного дома от Подрядчика.
Эскизный и архитектурный проекты: сравнение содержания и отличий чертежей
Если сравнить содержание эскизного и архитектурного проектов, то различие между ними покажется незначительным. Основное отличие будет в наличии в архитектурном проекте трёхмерных визуализаций. Отсутствие же в эскизном проекте плана фундаментов и спецификации заполнения проёмов кажется не столь значимым. При этом стоимость проектов различается между собой примерно в два раза. Почему так?
Дело в том, что данные проекты отличаются не перечнем листов, а их наполнением, что отражает задачи каждого из них.
Во время эскизного проектирования архитектор разрабатывает концепцию будущего объекта. Конечно, при вычерчивании планировок предполагаемая конструктивная схема уже держится в голове, но основной упор делается именно на поиск удачного планировочного решения. А при вычерчивании фасадов интересуют получающиеся объёмы и пропорции здания в целом, без отвлечения на мелкие детали. Вот как выглядит фасад дома в эскизном проекте.
В архитектурном же проекте проводится более глубокая и детальная проработка. При работе над фасадами уточняются созданные ранее формы, продумывается цветовое решение, применяемые материалы, мелкие детали декора. Вот этот же фасад в архитектурном проекте.
Такие же отличия в качестве проработки и во всех остальных чертежах. Так планировки в архитектурном проекте уже учитывают и конструктивные решения здания, и применяемые материалы. Это ведёт к корректировке предварительных размеров и уточнению расположения отдельных элементов. Например, привязка окон на плане даётся уже с учётом модульных размеров материала, из которого выкладываются внешние стены. Эскизный проект такие моменты не учитывает.
Что входит в эскизный проект
Отдельно стоит рассказать про состав эскизного проекта. Что же вы получаете, заплатив специалистам приличную сумму?
- Пояснительная записка. Здесь содержится копия технического задания, перечень и очередность работ, выполняемых на объекте, оптимальные строительные и отделочные материалы, а также список информационного и программного обеспечения, которое использовалось при составлении эскиза.
- План фасада. Серьезные компании предлагают несколько вариантов фасада, чтобы клиент выбрал именно тот, который в полной мере отвечает всем его требованиям.
- Планы этажей, чердака, варианты обустройства подвала. Площадь и форма каждого помещения, толщина и местоположение перегородок – все это формирует внутренний вид вашего будущего дома.
- Иллюстрации. Изображение дома изнутри и снаружи. Для создания иллюстраций используются специальные программы, позволяющие разработать 3D изображения коттеджа, которые значительно упрощают восприятие и проведение дальнейших работ.
- Чертежи поперечного и продольного разреза здания. Их количество зависит от требований клиента.
- Кровля. Все расчеты по устройству кровли при использовании выбранного заказчиком материала.
- Генплан участка. Общий чертеж земельного участка, вид сверху. Здесь показано расположение как самого дома, так и всех остальных построек.
- Фундамент. Местоположение, форма и размер фундамента, а также расчеты, подтверждающие его необходимость.
Как видите, эскиз здания представляет собой очень сложный комплекс информации, не располагая которой просто нельзя приступать к строительству дома вашей мечты.
Главные отличия эскизного проекта от других видов документации
От рабочего проекта эскизный отличается тем, что его не нужно согласовывать в органах государственного надзора. Документ составляется для заказчика без указания конкретных технических деталей, закупочных объемов материалов, особенностей работы.
Набор чертежей также сравнительно невелик. В него входит несколько позиций:
- Ситуационный план.
- Описание фасада дома.
- Объемные виды строения.
- Планировка кровли.
- Схема расположения комнат, внутренней планировки на каждом этаже.
При необходимости, готовятся разрезы строений. Набор документации также сопровождается пояснительной запиской, в которую заносятся обобщенные расчеты по проекту, экономические сведения, ранее собранные разрешения.
Текстовые конструкторские документы
- Спецификация. Информация о комплекте деталей, элементов изготовления, поставки. Спецификация делается как на одну сборочную единицу, так и на конструкцию в целом.
- Ведомости. Категория документов, где собрана информация одной категории. Например, перечень спецификаций, список покупных изделий, разрешений, эскизных или теоретических проектов.
- Пояснительная записка. Документ с указанием принципов работы, особенностей сборки, эксплуатации изделия. Условия, требования при разработке и изготовлении. Оформляется пояснительная записка по ГОСТ 2.106-96.
- Технические условия. Вынесенная в отдельный документ информация с требованиями по изготовлению, сборке, контролю качества изделий. Правила составления технических условий указаны в ГОСТ 2.114-95.
Текстовые конструкторские документы сегодня оформляются не только на материальных носителях, но и передаются в электронном виде. Удобная, быстрая технология доставки необходимой информации. Однако следует учитывать, что юридическую силу имеют лишь подлинники и дубликаты. На них собственноручные подписи составителей проекта, реальный оттиск печати. Требования ТУ (технических условий) могут отличаться от значений ГОСТа. Поэтому при реализации серьезных проектов начинать работу нужно после соответствующей экспертизы. Делают ее уполномоченные органы либо специалист в штате предприятия.
При составлении пакета конструкторской документации ей присваивается литера. Это буквенное обозначение проекта, которое указывает на характер представленных бумаг. Существуют следующие виды литеры:
- П — означает, что это техническое предложение;
- Э — комплект эскизной документации;
- Т — технический проект;
- Документ без литеры. Используется для разового, опытного образца;
- О — корректировочная документация опытного образца. Ставится после испытаний, экспертиз с целью доработки первого изделия. Указываются изменения размеров, технологии производства, способа обработки. Дополнительный подстрочный знак означает О1 — корректировка по данным испытательной приемки. За основу изменений берется экспертная оценка соответствующих органов. О2 — продукция для Министерства обороны, специалисты которого вносят рекомендации по результатам собственных испытаний;
- А — документация корректировки документации для серийного производства изделий, изменения технологического процесса, используемых материалов, габаритов деталей;
- Б — аналогичный вышестоящему пакет документации для разработок заказов Министерства обороны;
- И — комплект документации для разового использования при выпуске единичного изделия или одной партии продукции (серии), которая не планируется для запуска массового производства.
Ставится литера на титульном листе проекта в правом нижнем его углу. Слово может быть написано целиком, либо в сокращенном варианте «Лит.». Если документация оформлена с рамкой по форме 2, то обозначение вносится в графу 4. Следуя рекомендациям ГОСТ 2.104-2006 литеру ставят на спецификациях, бумагах технических условий. На прочей документации обозначение необязательно.
Изделия для Министерства обороны оформляются особым образом, по согласованию с заказчиком. Более детальную информацию по порядку присвоения литеры можно узнать по ГОСТ 2.103-68.
Интеграция в мировую экономическую систему приводит к тому, что на отечественных производствах часто используется импортная техника, оборудование. Стандарты могут существенно отличаться от требований ГОСТ. В каждом отдельном случае требуется дополнительная информация об особенностях оформления проектно-конструкторских документов в различных странах. Кроме того, производители могут разрабатывать собственную систему обозначений. Главный образом это касается буквенно-цифровых аббревиатур и специальных значков.
В эскизах, чертежах изделий существенных различий не наблюдается. Обладая образованием по отечественным конструкторским, проектным программам обучения трудностей в прочтении чертежей зарубежных производителей не будет. Серьезные проблемы могут возникнуть при переводе текстовой документации. Технический язык существенно отличается от общеупотребительного. В таких случаях необходим специалист соответствующего профиля. Обычный переводчик будет плохим помощником. Нужны знания технического языка.
ПЕРЕЧЕНЬ РАБОТ, ВЫПОЛНЯЕМЫХ ПРИ РАЗРАБОТКЕ ЭСКИЗНОГО ПРОЕКТА
В общем случае при разработке эскизного проекта проводят следующие работы:
а) выполнение вариантов возможных решений, установление особенностей вариантов (характеристики вариантов составных частей и т.п.), их конструкторскую проработку. Глубина такой проработки должна быть достаточной для сопоставления рассматриваемых вариантов;
б) предварительное решение вопросов упаковки и транспортирования изделия;
в) изготовление и испытания материальных макетов и (или) разработка и анализ электронных макетов с целью проверки принципов работы изделия и (или) его составных частей; (Измененная редакция, Изм. N 5).
г) разработку и обоснование технических решений, направленных на обеспечение показателей надежности, установленных техническим заданием и техническим предложением;
д) оценку изделия на технологичность и правильность выбора средств контроля (испытаний, анализа, измерений);
е) оценку изделия по показателям стандартизации и унификации;
ж) оценку изделия в отношении его соответствия требованиям эргономики, технической эстетики. При необходимости, для установления эргономических, эстетических характеристик изделия и для удобства сопоставления различных вариантов по этим характеристикам изготавливают материальные макеты и (или) разрабатывают электронные макеты.
з) проверку вариантов на патентную частоту* и конкурентоспособность, оформление заявок на изобретения;
и) проверку соответствия вариантов требованиям техники безопасности и производственной санитарии;
к) сравнительную оценку рассматриваемых вариантов, вопросы метрологического обеспечения разрабатываемого изделия (возможности выбора методов и средств измерения).
Сравнение проводят по показателям качества изделия (назначения, надежности, технологичности, стандартизации и унификации, экономическим, эстетическим, эргономическим).
При этом следует учитывать конструктивные и эксплуатационные особенности разрабатываемого и существующих изделий, тенденции и перспективы развития отечественной и зарубежной техники в данной области;
л) выбор оптимального варианта (вариантов) изделия, обоснование выбора; принятие принципиальных решений; подтверждение (или уточнение) предъявляемых к изделию требований (технических характеристик, показателей качества и др.), установленных техническим заданием и техническим предложением, и определение технико-экономических характеристик и показателей, не установленных техническим заданием и техническим предложением;
м) выявление на основе принятых принципиальных решений новых изделий и материалов, которые должны быть разработаны другими предприятиями (организациями), составление технических требований к этим изделиям и материалам;
н) составление перечня работ, которые следует провести на последующей стадии разработки, в дополнение или уточнение работ, предусмотренных техническим заданием и техническим предложением;
о) проработку основных вопросов технологии изготовления (при необходимости);
п) подготовку предложений по разработке стандартов (пересмотр и внесение изменений в действующие стандарты), предусмотренных техническим заданием на данной стадии;
р) проработку вопросов, обеспечивающих возможность использования конструкторской документации в электронной форме на последующих стадиях разработки.
Цели, назначение и область использования системы
Определяются цели (чего хочет достичь организация Заказчика от внедрения системы); назначение (для каких пользователей предназначена); области использования АИС (какие виды деятельности организации Заказчика охватывает система).
Информация для разделов “Наименование системы”, “Основания для проведения работ”, “Наименование организаций Заказчика и Разработчика”, “Цели, назначение и область использования системы” берется из одноименных разделов технического задания на создание корпоративного хранилища данных.
Нормативные ссылки
При эскизном проектировании использовались следующие нормативно-технические документы:
Указывается очередность создания системы и характеристики каждой очереди (функциональность, ограничения, сроки, исполнители).
Порядок разработки и утверждения эскизного проекта
Разработка каждого эскизного проекта начинается в том случае, если это предусматривает ТЗ либо протокол. В качестве примера можно рассмотреть этапы проектировки жилого дома:
Сбор информации о местности. В эту процедуру входит определение типа грунта и особенностей ландшафта (низина, равнина или холм). Эта информация позволяет грамотно создать фундамент. Также специалисты анализируют наличие ближайшей системы канализации, водоснабжения, телефонной связи и прочего.
Выполнение проектирования эскизного проекта. Собрав необходимые данные, начинается процесс зарисовки. Дизайнеры делают несколько набросков, и подготавливают возможные схемы проведения коммуникаций. Далее начинается работа с составлением размеров и качеством материалов. Тут могут проходить некоторые корректировки.
Детальная зарисовка каждого объекта. По завершению данного пункта заказчик сможет получить информацию про толщину стен, из какого материала они будут сделаны, почему проектировщик выбрали именно этот материал и многое другое. Этот пункт является завершающим, поэтому у специалиста уже должен быть готов окончательный план технического проекта, с проведением всех коммуникаций.
Для участия в конкурсе может быть подготовлено несколько эскизов и уменьшенные копии будущих моделей, что увеличивает шансы на победу.
Государственная комиссия изучает состав каждого эскизного проекта, и сопоставляет полученную информацию с требованиями ГОСТ, нормами безопасности и другими документами. К реализации строения допускают самый оптимальный вариант, однако, победителю нужно пройти процедуру согласования:
- написать заявление;
- предоставить копию акта, удостоверяющего личность;
- предъявить копии или оригинал эскизов;
- дать копию архитектурно-планировочного строения.
Сроки рассмотрения для несложных технических объектов составляют не более 10 рабочих дней. Если строение является технически сложным, то сроки рассмотрения могут продлиться до 15 рабочих дней, при этом день подачи документов не входит в этот период.
Основаниями отказа для утверждения являются: неправильное составление документов, несоответствие или расхождения предоставленных данных, ошибки в сведениях о материалах, размерах и прочего. Заказчику не могут отказать без объяснения причин, и срок отказа не должен превышать 5 суток (в разных странах эти показания могут отличаться).
Какая будет планировка дома
Перед тем как начинать делать чертёж дома, нужно определиться с его планировкой. Планировка дома
начинается, прежде всего, с выбора подходящего участка и ориентации здания по сторонам света, которые влияют на конечное размещение комнат.Помимо этого, следует сразу же определиться с тем, сколько человек будет проживать в доме. Чтобы упростить задачу, желательно с самого начала продумать количество помещений, их взаимное расположение и функциональное назначение. Затем нужно определиться с тем, какие помещения будут отведены для каждого человека, проживающего в доме (например, не только родителей или детей, но и няни, охраны и т.д.). Естественно, в доме должны быть общие комнаты, в которых будут собираться все члены семьи, например, столовая и гостиная.
Пример удачной планировки одноэтажного дома
Обязательно следует учитывать увлечения каждого человека и заранее подумать о подходящих для этого помещениях (тренажёрный зал, библиотека, сауна, зимний сад, мастерская и другие).
При планировке спальных помещений, учитывайте, что комнаты слишком большой площади могут вызывать у людей чувство тревоги – лучше сделать их небольшими, но уютными. Детская комната должна находиться недалеко от родительской, так как малышу, в случае чего, может потребоваться помощь взрослого человека.
Если вы разрабатываете чертёж большого дома, а ваши дети ещё маленькие, то можете обустроить для них отдельное игровое помещение или зону. Каждый ребёнок любит что-то необычное и таинственное, поэтому для их игр можно выделить сразу несколько комнат, в которых они создадут свой волшебный мирок с приключениями.
