Что такое рейсмусовый станок
Для того чтобы сделать заготовки одной толщины с максимальной точностью, используют рейсмусовые станки. Ножевой вал в этом устройстве расположен не снизу, а сверху. Заготовку подают по рабочему столу либо вручную, либо же она подается на ножи специальными вальцами.
Описываемый станок выравнивает верхнюю часть доски, делая ее параллельной нижней. Из этого следует, что для того чтобы заготовки были ровными и одинаковыми по толщине, сперва их необходимо выровнять с нижней стороны на фуговальном станке. После этого уже можно ровнять с верхней стороны на рейсмусовом.
Существуют как небольшие маломощные модели, подходящие для домашней мастерской, так и сложные, многофункциональные и мощные промышленные станки. Последние нередко бывают многофункциональными. Например, существуют фуговально-рейсмусовые станки, на которых можно выровнять обе стороны пиломатериала и подогнать все детали под нужную толщину.
Самодельный рейсмус из электрорубанка своими руками
instrument.guru > Своими руками > Самодельный рейсмус из электрорубанка своими руками
Рейсмус — это деревообрабатывающий станок, который строгает с наименьшими потерями материала. Такой станок используется для чистовой обработки, а также применяется для точных изменений размеров материала.
Многие люди задаются вопросом, как сделать самодельный рейсмус из электрорубанка? Для того чтобы сделать этот инструмент, сначала нужно ознакомиться с его главными частями: фиксаторы, штанга, шпильки, лезвие, колодка.
- Материалы, которые вам понадобятся для создания самодельного рейсмуса:
- Подготовка к работе над рейсмусом:
- Поэтапное создание рейсмуса
- Безопасность при работе на самодельном станке
- Шпильки и направляющие
- Заключение
Благодаря этим частям легко зафиксировать и подстроить инструмент под нужный вам размер.
Материалы, которые вам понадобятся для создания самодельного рейсмуса:
- Электрорубанок.
- Лист фанеры и бруски из дерева.
- Специальные звездочки, около четырех штук.
- Цепь от велосипеда.
- Шайбы.
- Шурупы и гайки.
- Большие резьбовые винты.
- Дополнительные приспособления для винтов.
Инструменты, которые понадобятся:
Подготовка к работе над рейсмусом:
- Выбрать размер деталей.
- Выяснить, как размещать шпильку.
- Сделать шпильку подвижной.
- Заняться проектированием нижней плоскости.
Поэтапное создание рейсмуса
- Создание основы, выбираем фанеру.
- Делаем крепление подставки для электрорубанка.
Эта часть тоже делается из фанеры, крепить нужно сзади с помощью шурупов.
- Создание платформы, на которой будет электрорубанок.
Сделайте отверстие лобзиком по форме электрорубанка.
- Собираем резьбовые винты для платформы.
По всем углам платформы монтируем винты с крупной резьбой.
- Монтаж платформы на подставки.
Из листа фанеры делаем подставку, на которую будет нужно установить верхнюю часть станка с платформой и электрорубанком, все это закрепляем шурупами. Обдумываем, как и где заложить кабель от электрорубанка.
- Присоединение и установление ручки для управления рейсмусом. Установить ее нужно на один из резьбовых винтов. Закреплять нужно с помощью шайб и гаек. Чтобы электрорубанок не спадал с креплений, создаем сквозное отверстие на одном из винтов.
- Установка планки и индикатора.
Мерная планка на рейсмусе считается незаменимой частью, благодаря ей можно измерять толщину материала. За планку сойдет любой кусок линейки с 6–8 см. Для индикатора можно выбрать обычную стрелку из жести. Вот и все, теперь наш рейсмус, сделанный своими руками, готов.
Не забудьте протестировать его на любом материале и всегда помните об уходе за этим устройством, прочищайте его и затачивайте вовремя. Чтобы выполнить свою работу качественно, стоит ознакомиться с чертежами рейсмуса и посмотреть видео, как делается рейсмус своими руками.
Безопасность при работе на самодельном станке
- При любой работе на таком станке всегда нужна защита для глаз.
- Во время грубой работы нужно надевать перчатки.
- Перед работой стоит проверить работоспособность станка и фиксацию всех его частей.
- Шпильки и ножи должны быть без дефектов и различных трещин.
- Обрабатывать на станке можно только чистый материал, где нет гвоздей и других металлических частиц.
Рейсмус из электрорубанка
Как нужно работать на самодельном рейсмусовом станке:
- Шпилька станка ставится на нужное расстояние от края детали, устанавливается нужный размер и фиксируется брусок. После этих действий станок наклоняется от себя и потом открывается режущая часть шпильки. Далее нужно просто тянуть инструмент на себя и все.
- В случае правильного управления рейсмуса, созданного своими руками, работа будет выполняться идеально и не отличаться от работ в специализированных мастерских.
Заключение
Не так уж и сложно сделать такое рейсмусовое чудо своими руками. В создании рейсмуса помогают многочисленные чертежи и видео. Главное – это стараться и делать все по советам и инструкции.
По мере получения нового опыта и увлечения ваших потребностей, станок можно улучшать либо начать использовать современные и очень мощные станки.
Если вам нужен рейсмус для создания большого количества заготовок с их последующей реализацией, то вы должны понимать, что обычным самодельным станком вы не сможете это сделать. И самое главное, не забывайте, что необязательно расстраиваться, если у вас не получается сделать рейсмусовый станок своими руками! Вы всегда можете приобрести его в магазине.
Устройство рубанка
За время эволюции рубанка появилось довольно много его разновидностей, которыми можно не только обрабатывать плоскости древесины, но и использовать для фигурной резки. Чтобы получать удовольствие от ручного труда, нужно уметь правильно выбирать рубанок, и тогда из обыкновенного куска дерева будут получаться настоящие произведения искусства.
Современные рубанки можно условно разделить на деревянные и металлические модели. Каждая из них обладает своими преимуществами и недостатками, но в конструктивном плане инструменты похожи, словно братья-близнецы.
Стандартный рубанок состоит из следующих частей:
- подошва, она же корпус;
- резец;
- клин;
- прорезь для выхода стружки;
- зажим резца;
- регулятор глубины реза;
- рожок – передняя рукоять;
- упор – задняя рукоять.
Ключевым элементом конструкции является резец – это режущий инструмент, выполненный в виде заострённой пластины.
Располагается лезвие под заданным углом к обрабатываемой поверхности. Благодаря регулятору нож выдвигается на определённое расстояние, что позволяет тонко настраивать глубину реза, толщину снятия стружки. В заводских моделях угол заточки лезвия стандартный, но профессиональные плотники изменяют его в зависимости от типа обрабатываемой древесины.
Рукояти тоже играют определённую роль. Передняя, которая называется рожком, выполняет направляющую функцию, обычно имеет изогнутую форму, обеспечивающую лучший захват руки. Задняя – это упор, благодаря которому создаётся необходимое для работы усилие.
С подошвой, которая бывает деревянной и металлической, всё не так однозначно. Главный критерий, предъявляемый к этому элементу конструкции, – идеально ровная поверхность.
Если данное требование не соблюдается, ручным рубанком будет тяжело пользоваться, а про точность строгания можно просто забыть. С учётом этих нюансов металлическая подошва выглядит предпочтительнее: она изготавливается по шаблону, поэтому априори имеет правильную геометрию. Однако ошибки, допущенные производителем при литье, сводят эти преимущества к нулю. Более того, металл подвержен коррозийным изменениям.
Деревянная подошва легче, и в случае деформации её можно выправить своими силами, вдохнув в рубанок вторую жизнь. Однако древесина не является долговечным материалом, она подвержена механическому износу, теряет первоначальные свойства при длительном воздействии влаги или высоких температур.
Несмотря на типовую конструкцию, существует более 10 разновидностей рубанков, и каждый инструмент выполняет определённую функцию при обработке деталей. Познакомимся с этими изделиями поближе.
Алгоритм изготовления
Для сбора устройства своими руками придерживаются установленного плана. Последовательность действий выглядит так:
- Для создания опоры из металла вырезается прямоугольник. На нём делается разметка для барабана и крепёжных отверстий;
- Со всех сторон от плиты болтами вкручиваются, а затем привариваются стальные уголки;
- Из оставшихся уголков вырезают 4 ножки для рубанка;
- Полученные стойки приваривают к уголкам плиты;
- Из стальных полос собирается стойка под мотор. Крепится она через отверстия в опоре;
- Происходит зачистка швов;
- Плита снимается;
- Свариваются верхние части углов так, чтобы между ними не оставалось пространства;
- Получившиеся швы зачищаются болгаркой или напильником;
- Плита ставится на место;
- Под прорезью на хомуты или скобы ставится барабан и подшипники;
- Происходит закрепление двигателя в нужном положении (вал должен выступать);
- Шкивы устанавливаются на вал и барабан;
- Устанавливается ременная передача;
- Происходит установка двигателя таким образом, чтобы натяжение ремней было достаточным;
- Создаётся фанерный или жестяной кожух. Он крепится винтами на уголки так, чтобы закрыть ремень и двигатель;
- Корпус закрывается фанерой в месте установки кнопки запуска, затем ставится сама кнопка;
- Устанавливается конденсатор, если это необходимо;
- Своими руками собирается электрическая схема (кабель питания, кнопка, автомат, конденсаторы);
- Происходит первый пробный запуск устройства.
После начала работы мастер обращает внимание на направление кручения барабана. Оно должно осуществляться в ту же сторону, с которой подаются деревянные заготовки для строгания
Рейсмусовый станок своими руками
Потребность в изготовлении рейсмусового станка своими руками возникает зачастую в ситуации, когда использования обычного фуговального строгания уже становится явно недостаточно для получения гладенькой поверхности будущего пола или паркета. Использовать электрорубанок не получится, качество поверхности после электрического рубанка, возможно, будет достаточно высоким, но избавиться от полос, появляющихся на поверхности дерева с каждым проходом, явно не удастся.

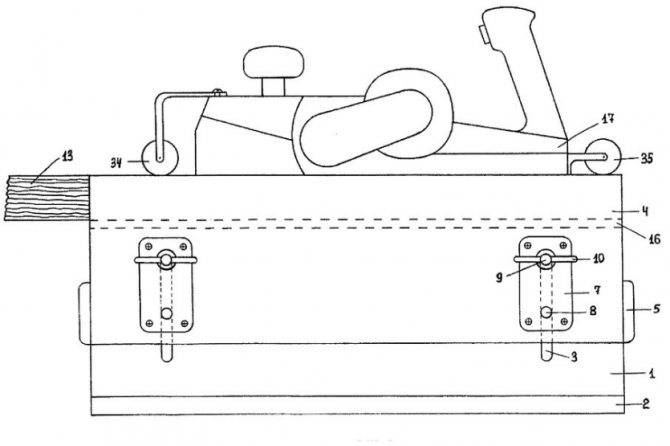

Выход один – попытаться сделать по чертежам рейсмус из электрорубанка своими руками. Благодаря мощной станине и направляющим рейкам поверхность дерева после обработки доски рейсмусовым валом получится относительно однородной и плоской.
Рейсмус из электрического рубанка
Для постройки полноценного рейсмусового приспособления в первую очередь необходимо изготовить станину или столик, на котором будет закреплен инструмент. Электрорубанок комплектуется мощным коллекторным двигателем, который может легко стать причиной травмы, поэтому крепеж самодельного рейсмуса к столу должен быть прочным и надежным.
Вторым этапом выбираем схему компоновки рейсмуса. Наиболее простой вариант приспособления приведен на чертеже и фото.
Фактически необходимо изготовить подвижную платформу, на которой будет закреплен сам электрорубанок. Высота подъема подошвы инструмента на обрабатываемой поверхности регулируется с помощью четырех пар «винт-гайка», установленных по бокам приспособления.
Основная сложность в работе электрорубанка заключается в корректной регулировке высоты подъема режущей кромки. В нормальном режиме вылет ножа над плоскостью подошвы регулируется винтовой подпружиненной рукояткой. Величину вылета обычно проверяют визуально или руками, тогда как при работе в режиме рейсмусового станка придется руководствоваться только показаниями шкалы на рукояти.
Единственными недостатками рейсмуса подобной схемы будут небольшая ширина обрабатываемой поверхности, 90-100 мм, и фактическая потеря электрорубанка в качестве ручного инструмента. Разбирать и собирать рейсмусовый станок всякий раз, когда понадобится снять пару миллиметров с прибитой доски, явно неудобно.
Самодельный деревообрабатывающий рейсмусовый станок
Нередко при проведении столярных работ возникает потребность прогнать рейсмусом доску или склеенный из реек щит шириной более 100 мм. Планки и панели из дерева 100-140 мм еще кое-как можно ровнять обычным ручным электрорубанком, при условии, что материал надежно зафиксирован на верстаке. Правда, строгать приходится по диагонали в несколько проходов с последующей обработкой ручной шлифовальной машинкой.
Перекрестное строгание широких досок еще можно использовать для одной-двух досок, но если речь идет о двух десятках щитов или досок, то без самодельного рейсмусового станка явно не обойтись.

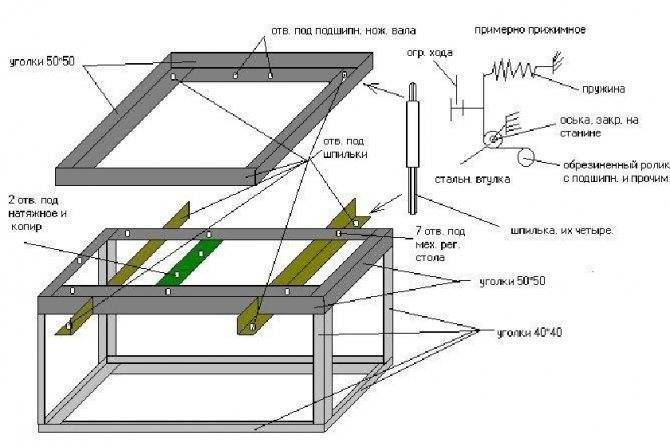

Простейший вариант рейсмус-фуговального станка приведен на схеме.
Основой конструкции является массивная стальная рама-каркас, сваренная из стального уголка. В нижней части станины рейсмусового станка устанавливается асинхронный двигатель мощностью 1,5-1,8 кВт и оборотами не менее 1200 об/мин. Двигатель необходимо установить на подпружиненную подушку, чтобы обеспечить натяжение приводного ремня станка и снизить вибрации на рейсмусовых ножах.
Вторым по важности элементом является цилиндрический блок с гнездами для ножей и подшипниковыми опорами. Эту деталь рейсмуса придется купить готовой, сделать ее своими руками практически нереально
Барабан с подшипниками устанавливают непосредственно на станину станка после монтажа рабочего стола
Барабан с подшипниками устанавливают непосредственно на станину станка после монтажа рабочего стола.
На последнем этапе подбираются два шкива для ременной передачи, соотношение диаметров шкивного ручья должно быть в пределах 2,5-2,8. Шкив большего диаметра насаживается на вал двигателя, меньшего на вал барабана. Скорость вращения под нагрузкой не должна превышать 4 тыс. об/мин.
Стационарный электрорубанок своими руками
Электрический рубанок – один из главных инструментов для работы по дереву. Правильно настроенный, он незаменимый помощник в руках столяра.
Если же со временем настройки инструмента сбились, или же Вы не знаете, как подготовить электрорубанок к работе, то желательно получить специализированную консультацию, которую мы готовы предложить в данном материале.
В противном случае все труды при работе с неотрегулированным рубанком пойдут насмарку, да и удовольствия от такой горе-работы будет маловато.
Как и любой инструмент, рубанок необходимо перед работой наладить соответствующим образом. А рубанок электрический предъявляет еще более жесткие требования к наладке, чем ручной инструмент. Поэтому нижеизложенные действия следует проводить перед каждой работой с подобным оборудованием.
Единственное предупреждение перед осмотром инструмента – следуйте советам техники безопасности. Так к режущим частям рубанка необходимо относится очень аккуратно.
В остальном же, с подобным оборудованием следует обходиться, как и с любым другим электроинструментом.
Виды рубанков
Рубанок – ручной инструмент для обработки дерева, позволяющий довести поверхность изделия своими руками до необходимого качества и размера. Имея весь набор типов этого орудия труда, можно не только обработать поверхность, но и изготовить различные столярные поделки.
Рубанок имеет целый арсенал видов:
Плоского строгания:
- шерхебель;
- фуганок;
- полуфуганок;
- медведка;
- шлифтик;
- цинубель;
- торцовый;
- одиночный;
- двойной.
Фигурного строгания:
- зензубель;
- федергубель;
- фальцебель;
- штабгобель или штабгалтель;
- шпунтубель;
- калевка;
- грунтубель;
- горбач.
Имея весь набор ручных инструментов, при желании можно изготавливать произведения из дерева любой сложности. При этом немаловажным фактором успешной работы является заточка ножей для рубанка своими руками, которая является дорогостоящей производственной услугой.
Из фигурных рубанков полезными особенностями выделяется зензубель. Он применяется для изготовления пазов, четвертей, зачистки и доведения до нужных размеров шипов и срезов. Об изготовлении этого вида инструмента и пойдет речь.
В статье изложен алгоритм, как сделать рубанок своими руками.
Маленький стационарный электрический крючок
Человек, в чьем доме многие вещи несут его руки, имеет в своем арсенале набор специальных инструментов, среди которых, если он работает с деревом, также небольшие электрические плоскости, которые подходят для планирования.
К сожалению, этот инструмент не является универсальным, например, если вам нужно потянуть маленькую и узкую палку, вам необходимо полностью отрегулировать ремонт заготовки; это невозможно сделать вручную, потому что инструмент находится в руках. Кроме того, неудобно использовать его при работе с небольшой частью, полностью покрытой самолетом.
Это потребует 20-миллиметровый кусок фанеры размером 450 х 300 мм на паре столбов, каждая из которых состоит из двух частей, которые состоят из четырех частей, которые могут быть изготовлены из 10-миллиметровой фанеры различных конфигураций.
Процесс сбора стола для дисковой пилы
Сначала подгоняют основание под оптимальные размеры. Деревянную столешницу обрабатывают и оставляют на сутки пропитаться антисептическим составом. Металлическое основание шлифуется по краям, чтобы не было зазубрин.
Антисептик для дерева — это современный строительный материал, защищающий древесину любых пород в конструкциях.
Электрической пилы
Процесс сбора стола для электрической пилы:
- Сначала готовят брусья, которые подравниваются с использованием рубанка. Из них собирают прочный каркас. На каждой стороне основания должны быть высверлены отверстия диаметром в 5 мм.
- В царгах также делают отверстия аналогичного диаметра.
- На столешницу устанавливают ножки и царги. Чтобы обеспечить фиксацию, рекомендуется взять струбцины. Они помогут зафиксировать ножки на время высыхания клея. Их дополнительно фиксируют металлическими уголками, стягивают саморезами.
- Крепление пилы болтами М4. Процесс выполняют с обратной стороны.
- Для изготовления параллельного упора от фанеры отпиливают две полосы. Их ширина должна быть аналогична ширине столешницы. Средний размер – 10 см. Углы обязательно закругляют и шлифуют.
Ключевым свойством созданного стола должно быть удобство
Важно! При установке электрической пилы нужно сделать фиксацию пусковой кнопки
Для этого подойдет проволока, которую продевают в отверстие ручки и скручивают в нужном положении.
Ручной пилы
Для ручной пилы потребуется лист фанеры в 20 мм. Заготовку столешницы делают согласно выбранному размеру. Разметка делается карандашом, распил выполняют электрическим лобзиком. В конце выполняют фрезерование кромки. Заготовка обязательно зашкуривается наждачной бумагой.
Следует позаботиться о его устойчивости. Недопустимо никаких расшатываний, иначе это негативно отразится на безопасности.
Последующая технология сборки:
- Заголовка переворачивается, с нижней стороны делается разметка для ручной пилы. К основанию нужно приложить пилу без диска, сделать разметку габаритов подошвы.
- При помощи ручного фрезера выполняют углубление в 10 мм.
- Далее примеряется пила, выполняется корректировка разметки.
- С нижней стороны делают разметку, которая предназначена для ребер жесткости. Для них готовят заготовки из доски размером 50х100 мм. Оптимальное расположение – до 10 см от края стола.
- Продольные ребра жесткости распиливают, крепят к столешнице при помощи столярного клея. Для фиксации применяют струбцины. По аналогичному принципу крепят боковые ребра жесткости из брусьев.
- После высыхания клея в ребрах жесткости просверливают отверстия, стягивают их саморезами.
- Для ножек стола используют доски размером 50х100мм. Средняя оптимальная высота до 110 см. Ножки крепятся с внешней стороны ребер жесткости на крепкие болты. Для улучшения устойчивости можно использовать стяжки из брусьев размером в 50х50 мм.
У столешницы должна получиться максимально ровная поверхность. Тогда сократится вероятность получения травмы при работе. Ручная дисковая пила устанавливается в готовый паз с нижней стороны, подошва фиксируется болтами. В прорезь вставляется зубчатый диск. Следуя технологии и выполняя все этапы, можно сделать самодельный стол с минимальными затратами под свой рост.
Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.
Делаем ручной вариант фуганка
Если вы любите все делать своими руками, в том числе и обрабатывать деревянную заготовку ручным фуганком, то можно легко сделать этот инструмент самостоятельно. Вначале подготовьте деревянный брусок. Его размеры должны совпадать с будущим фуганком. Брусок нужно брать из твердых пород древесины, например, лиственницы или дуба. Чем прочнее будет заготовка, тем дольше прослужит ваш рубанок.
При производстве следует учитывать некоторые рекомендации по размерам будущего инструмента. Специалисты рекомендуют использовать следующие параметры:
- чаще всего длина фуганка составляет 60-70 сантиметров. Конечно, этот параметр вы выбираете сами, все будет зависеть от того, каким инструментом вам удобней пользоваться;
- для заготовки берется брус с нужной вам длиною, с шириной в 76 миллиметров, и с высотой в 70 миллиметров;
- размер ножа должен составлять 200 на 65 миллиметров;
- чтобы ручка была удобной, ее высота делается минимум в 10 сантиметров.
При помощи стамески в бруске пробивается сквозное квадратное отверстие. При этом его боковые стороны должны быть расположены под углом в 45 градусов. В это отверстие будет вставляться нож. Сам брусок должен иметь идеально ровную нижнюю поверхность. Ведь именно по ней и будет выравниваться будущая заготовка.
При выборе ножа для фуганка стоит обращать внимание на прямоугольные и прочные модели. Во многих специализированных магазинах можно найти большой ассортимент подобной продукции. Нож вставляется и фиксируется в проделанном проеме
Нож вставляется и фиксируется в проделанном проеме.
Далее, устанавливается тонкая деревянная пластина (которая будет играть роль клина). Затем, следует установить ударную пробку. Для этого выбирается место посередине между краем отверстия и передним краем самого фуганка. На этом основная рабочая часть готова к использованию.
Но работать таким инструментом будет сложно. Для удобства обязательно необходимо приделать ручку. Ее форма должна идеально подходить под вашу руку, поэтому делается она индивидуально. Для изготовления ручки можно использовать многослойную фанеру.
Для еще большего удобства использования вашего нового фуганка, можно дополнительно установить вторую ручку. Также некоторые модели оснащаются двумя лезвиями. Но это будет зависеть от ваших личных предпочтений. Самое главное, чтобы перед работой лезвие ножа не выступала за нижнюю сторону инструмента более чем на один миллиметр.
Дополнительные рекомендации по сборке
Металл для плиты режут болгаркой или электролобзиком. Чтобы вырезать паз, удобно воспользоваться электрическим лобзиком, предварительно просверлив отверстие под его пилку в плите, либо электродрелью с соответствующей насадкой. Края прорези обрабатывают с помощью напильника, чтобы не пораниться о них впоследствии.
Закрепить металлическую опорную плиту можно винтами с плоскими шляпками (чтобы они не мешали работе) либо приварив ее. Первый вариант предпочтительнее, потому что при необходимости электрический рубанок легко разобрать.
Перед установкой барабана рекомендуется проверить качество заточки его ножей. Если оно плохое, то лезвия лучше сразу заточить, используя, например, обычный точильный камень. Необходимо постоянно следить, чтобы режущие насадки были хорошо, без перекосов закреплены.
Основой для самостоятельного изготовления ножей служат стальные пластины или ножовочные полотна по металлу, заточенные под углом 30 градусов.
Последовательность изготовления электрического рубанка из болгарки с размещением рабочего барабана в вертикальном положении продемонстрирована в видеороликах ниже. Также там показаны возможные ошибки при сборке самоделки.
Еще один вариант создания самодельного электрорубанка из старой, нерабочей модели, поэтапно показан в видео далее.
С помощью сделанного электроинструмента можно обрабатывать доски, брусья и прочие заготовки. Собранный своими руками электрорубанок нужно использовать, обязательно соблюдая требования безопасности. Детали следует правильно подавать, чтобы пальцами не попасть в барабан.
Существует много вариантов самодельных электрических рубанков. Они имеют различную степень сложности исполнения, а также разные функциональные возможности. В этом отношении ограничения в основном связаны с техническим мышлением изобретателей и имеющимися «под рукой» деталями и материалами. При необходимости сделанное оборудование можно оснастить также средствами автоматизации.
- Уличные столы и стулья для дачи пластиковые
- Тайский массаж на столе
- Хлеб на столе достаток в доме
- Планка для крепления столешницы к стене
- Приставной столик икеа стекло
Варианты изготовления из электрического рубанка
Существует множество способов изготовления рейсмусового станка на основе электрического рубанка. Все они просты в изготовлении и не требуют применения специального инструмента. Наиболее практичными из них являются:
рейсмус бокового строгания. Подходит для обработки небольших планок и брусков. Такая установка проста в изготовлении, а в случае необходимости рубанок можно быстро демонтировать и использовать по прямому назначению. Недостатком является необходимость постоянного контроля толщины обработки, так как в нем отсутствуют прижимные ролики;
ручной рейсмусовый станок. Имеет более сложную конструкцию и требует больше времени на изготовление. С его помощью можно производить обработку досок и брусков большей длины. Кроме того, в конструкции используются прижимные ролики, которые позволяют минимизировать погрешность при обработке.
