Назначение и применение электромагнитных клапанов

Электромагнитный клапан выполняет роль регулирующего и запорного устройства в дистанционном управлении транспортировкой потоков жидкостей, воздуха, газа и других носителей. При этом процесс его использования может быть как ручным, так и полностью автоматизированным.

Наибольшую популярность получил соленоидный клапан Esbe, имеющий в качестве основного устройства соленоидный вентиль. Клапан соленоид состоит из электрических магнитов, которые в народе еще называют соленоидами. По своему устройству электромагнитный клапан напоминает обыкновенный запорный, но в данном случае управление положением рабочего органа происходит без применения физических усилий. Катушка принимает на себя электрическое напряжение, тем самым приводя в работу соленоидный вентиль и всю систему.

Электромагнитный клапан работает как в сложных технологических процессах на производстве, или же в коммунальных предприятиях, так и в быту. Используя такое устройство, мы можем самостоятельно регулировать объемы подачи воздуха или жидкости в конкретный момент времени. Вакуумный клапан же может работать в системах разреженного воздуха.

В зависимости от условий, где применяется электромагнитный клапан, корпус может изготавливаться обычный и взрывозащищенный. Такое устройство используется преимущественно на точках нефте- и газодобычи, а также на автомобильных заправках и складах топлива.

Водяные клапаны применяются для автоматизации систем очистки воды. Кроме этого, электромагнитный водопроводный клапан нашел свое применение в поддержании уровня воды в водных резервуарах.

Устройство клапана

Основные конструктивные элементы электромагнитного клапана это:

• корпус;
• крышка;
• мембрана (или же поршень);
• пружина;
• плунжер;
• шток;
• электрическая катушка, которую еще называют соленоид.

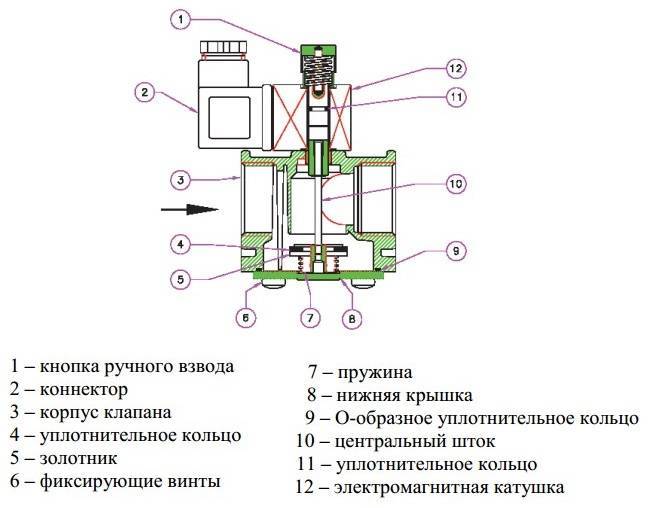

Схема устройства клапана

Корпус и крышка могут быть изготовлены из металлических материалов (латунь, чугун, нержавеющая сталь), либо же из полимерных (полиэтилен, поливинилхлорид, полипропилен, нейлон и др.). Для создания плунжеров и штоков используют специальные магнитные материалы. Катушки необходимо прятать под пылезащищенный и герметичный корпус, дабы исключить внешнее воздействие на тонкую работу соленоида. Обмотка катушек выполняется эмалированным проводом, который сделан из электротехнической меди.

К трубопроводу устройство подсоединяется резьбовым или фланцевым способом. Чтобы подключить клапан к электросети применяют штекер. Для изготовления уплотнений и прокладок используют термостойкую резину, каучук и силикон.

В комплектации с изделием поставляют приводы с примерным рабочим напряжением 220В. Отдельными компаниями выполняются заказы на поставку приводов с напряжением 12В и 24В. Привод комплектуется встроенной схемой форсированного управления СФУ.

Принцип работы электромагнитных систем

Электромагнитная катушка индуктивности работает во всех известных напряжениях переменного и постоянного тока (220В АС, 24 AC, 24 DC, 5 DC и др.). Соленоиды помещают в специальные корпуса, защищенные от воды. За счет низкого потребления энергии, особенно для небольших электромагнитных систем, возможно управление с помощью полупроводниковых схем.

Чем меньше воздушный зазор между стопором и электромагнитным сердечником, тем сильнее возрастает напряженность магнитного поля, вне зависимости от вида и величины подаваемого напряжения. Электромагнитные системы с переменным током имеют куда большую величину штока и силу магнитного поля, чем системы с постоянным током.

Когда подается напряжение и воздушный зазор имеет максимальную протяженность, системы переменного тока, потребляя большое количество энергии, поднимают шток и зазор закрывается. Благодаря этому увеличивается мощность выходного потока и создается перепад давления. Если же подается постоянный ток, то увеличение скорости потока происходит довольно медленно, до тех пор, пока значение напряжения не станет фиксированным. По этой причине клапаны могут регулировать системы только низкого давления, за исключением тех, что оснащены небольшими проходными отверстиями.

Иначе говоря, в статическом положении, при условии, что катушка обесточена и устройство находится в закрытом/открытом положении (в зависимости от типа), поршень находится в герметичном соединении с седлом клапана. При подаче напряжения, катушка передает импульс на привод и шток открывается. Это возможно потому, что катушка формирует магнитное поле, которое в свою очередь воздействует на плунжер и втягивается в него.

Назначение и принцип работы устройства

Главный принцип и преимущество использования этого устройства — автоматизм. Конструкция клапана была задумана таким образом, чтобы перекрывать поток воды или другой жидкости/газа при изменении определенных параметров системы — температуры, давления, скорости и силы потока — без участия человека. Происходит это за счет электромагнитного поля в области действия сердечника (плунжера) клапана. При возникновении напряжения он опускается или поднимается, в зависимости от предусмотренных условий.

Рабочая энергия, приводящая в действие плунжер, возникает при движении электронов по медной обмотке катушки. Магнетизм, появляющийся при подаче импульса с внешнего устройства, преобразуется в поступательное движение, которое опускает плунжер. Последний перекрывает поток воды, позволяя избежать больших технологических потерь. Как только ситуация нормализуется, напряжение исчезает и плунжер поднимается, позволяя воде далее двигаться по трубам.

Устройство электромагнитного газового клапана

Рабочим элементом газового электромагнитного клапана является седло – расположенное внутри корпуса отверстие для прохода рабочей среды, а также затвор. В зависимости от модели и конфигурации устройства затвор может быть выполнен как в виде тарелки, так и в виде поршня. Совершая возвратно-поступательные движения, затвор открывает или перекрывает подачу газа. Устанавливается он на магнитный стержень (сердечник), который подсоединен к электромагниту. Сама же катушка электромагнита устанавливается в верхней части корпуса с наружной стороны клапана.

Газовый электромагнитный клапан: принцип действия

Принцип работы электромагнитного газового клапана состоит в том, что при подаче электричества на катушку создается магнитное поле. Под действием этого поля электромагнит втягивается в катушку, и тем самым задает направление движения затвору.

Во время эксплуатации клапан подвергается воздействию двух сил – с одной стороны это сила сопротивления возвратной пружине, а другой – сила магнитного поля. Последняя регулируется силой электрического тока – чем сильнее электрический ток, тем выше сила, с помощью которой преодолевается воздействие пружины. Таким образом, с помощью регулировки подачи тока можно регулировать степень открытия или закрытия электромагнитного газового клапана, а, следовательно, и подачу рабочей среды.

При отключении электропитания клапан приходит в исходное положение, которое определяется его конструкцией.

Разновидности электромагнитных газовых клапанов

Все существующие сегодня модели газовых электромагнитных клапанов можно условно разделить на три большие группы:

Нормально открытые (НО). При отключении подачи электричества нормального открытые газовые клапаны находятся в открытом положении, обеспечивая свободный проход рабочей среды.

• Нормально закрытые (НЗ). Нормально закрытые электромагнитные клапаны без подачи электричества приходят в закрытое состояние, тем самым перекрывая поток газа в трубопроводе или какой-либо системе.
• Универсальные. Универсальный газовый электромагнитный клапан сконструирован таким образом, что при отключении электричества он может оставаться как в закрытом, так и в открытом положении.

Что касается других различий, то здесь можно выделить электромагнитные газовые клапаны прямого и непрямого действия. Первые предполагают, что затвор клапана приводится в действие только за счет движения сердечника; вторые используют для движения затвора не только сердечник, но и силу воздействия рабочей среды, что позволяет значительно экономить усилия при больших проходах.

Различаются электромагнитные газовые клапаны и по количеству ходов. В настоящее время существуют:

Двухходовые клапаны, имеющие только входное и выходное отверстие. Устройства этого типа предназначены исключительно для подачи или перекрытия рабочей среды в какую-либо систему.

• Трехходовые клапаны, имеющие одно входное и два выходных отверстия. Такой электромагнитный газовый клапан может не только пропускать, но и перенаправлять поток газа в системе.
• Четырехходовые клапаны – это устройства, которые имеют четыре отверстия – одно впускное и три выпускных. Как и трехходовые клапаны, они могут перераспределять поток рабочей среды, но в отличие от них дают больше возможностей для подключения к различным системам.

Стоит отметить, что внутри каждого типа электромагнитных газовых клапанов существует множество моделей и модификаций этих устройств, различающихся, как размерами, так и функциональными возможностями. К примеру, в соответствии с условиями эксплуатации некоторые модели клапанов могут иметь специальное покрытие, устойчивое к воздействию агрессивных сред.

Где приобрести электромагнитный газовый клапан?

Электромагнитные газовые клапаны – это устройства, работающие на газовых трубопроводах, и выход их из строя может привести к самым неприятным последствиям. Именно поэтому клапаны должны отвечать самым строгим требованиям, предъявляемым к их безопасности и надежности. А это значит, что приобретать их нужно только у прекрасно зарекомендовавшего себя производителя.

ОАО «Пензенский арматурный завод» – это предприятие с более чем полувековой историей. За время работы завода наши устройства не раз доказывали свое высочайшее качество и непревзойденную надежность

Поэтому при необходимости приобретения трубопроводной арматуры, рекомендуем вам обратить внимание на продукцию ОАО «ПАЗ», среди которой представлены и различные модели электромагнитных газовых клапанов

Несколько рекомендаций по установке

Чтобы установить вентиль, предварительно необходимо подготовить систему трубопровода, очистить от грязи и пыли во избежание преждевременной неисправности прибора. Осуществляется установка специального фильтра, помогающего избежать попадания крупных инородных частиц.

Рис 8. Монтаж вентиля

Показатель стрелки, зафиксированный на корпусе устройства должен быть идентичен направлению движения потока среды. Иначе это также может привести к серьезной поломке. Еще потребуется максимально плотно закрепить концы вентилей. На практике актуально использование двух гаечных ключей. Монтаж осуществляется сварочными работами, либо при помощи соединений, которые предусматривают разборку.

Обязательно нужно изолировать участки, где будет подключение. Для поставленной цели используются герметик или обычная изолента

Перед тем, как подключить устройство, важно проверить технические характеристики катушек на требования

Конструкция и назначение пилотируемого клапана

Газовый отсечной пилотный клапан SCE238A002 (200 бар), Немен, VIKING, SPOOL, JOUCOMATIC, ЭВЕЛЕН, SMART TORK, состоит из двух основных частей: пропускного устройства и клапана прямого действия. Пропускной механизм преобразует электрическую энергию в механическую, которая, в свою очередь, открывает или закрывает деталь. В клапане прямого действия осуществляется управление потоком жидкости или газа.

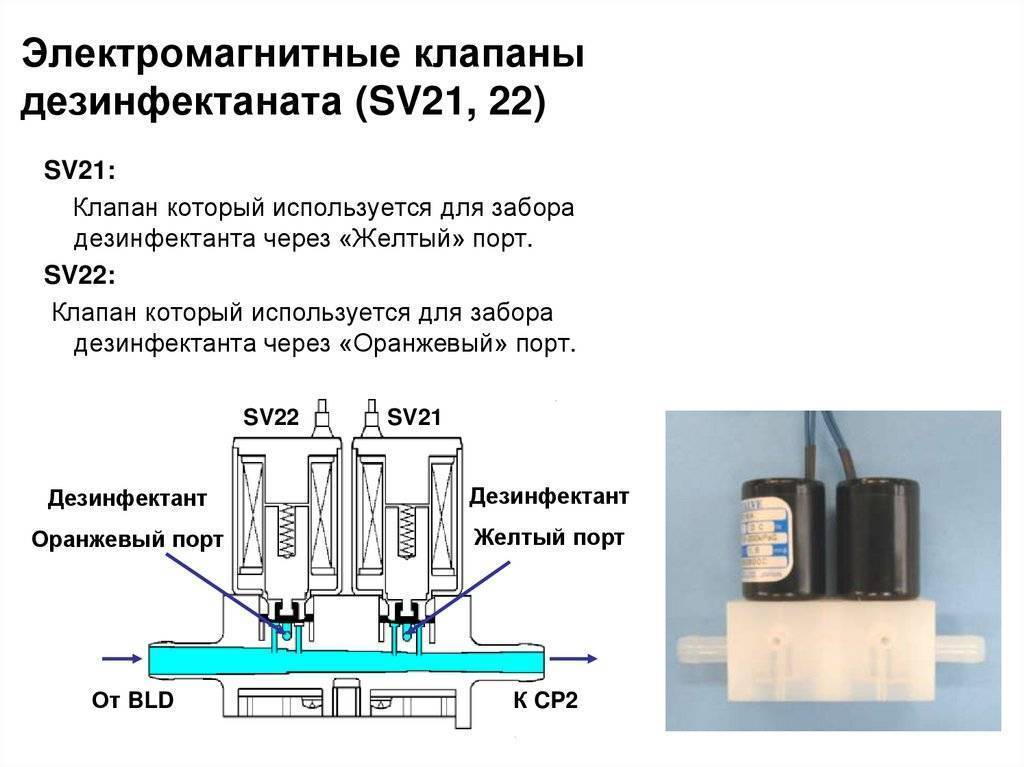

Фото — Электромагнитный клапан

Электромагнитные клапаны могут использовать металлические пломбы или резиновые уплотнители, также его легко контролировать. Пружина используется для хранения клапана нормально разомкнутым или сомкнутым, в то время, когда он не используется.

Вода под давлением поступает в камеру. Входное отверстие представляет собой эластичную мембрану, а над ней расположена пружина, толкающая её вниз. Диафрагма имеет отверстие, проходящее через центр, оно позволяет контролировать количество воды, зачастую пропускается очень малая часть. Эта вода заполняет полости на другой стороне диафрагмы, так что давление одинаково по обе стороны клапана.

После того, как диафрагма закрывается клапаном, давление на выходе дна уменьшается, и большее давление держит клапан закрытым. Таким образом, пружина не имеет отношения к закрытию или открытию клапана.

Если ток проходит через мембранный соленоид, вода в камере вытекает через прямой проход быстрее, чем пополняется камера. Входящее давление поднимает диафрагму.

Когда соленоид снова выключается, проход закрыт пружиной, нужно очень мало сил, чтобы толкнуть диафрагму вниз, главный клапан снова закрывается. На практике часто отсутствует отдельная пружина; эластомера диафрагмы адаптирована так, что работает, как собственный источник, в основном в закрытой форме.

Фото — Соленоидные клапаны Sirai

Из объяснения видно, что этот тип клапана зависит от перепада давления между входом и выходом, так как для его работы давление на входе должно быть всегда больше, чем давление на выходе. Если давление на выходе, по любой причине, выше входного, клапан слишком быстро откроется, чтобы этого не допустить разница размеров должна быть не больше половины дюйма.

Для усиления давления часто используется пластиковый уплотнитель, который закрепляется в районе входящего отверстия.

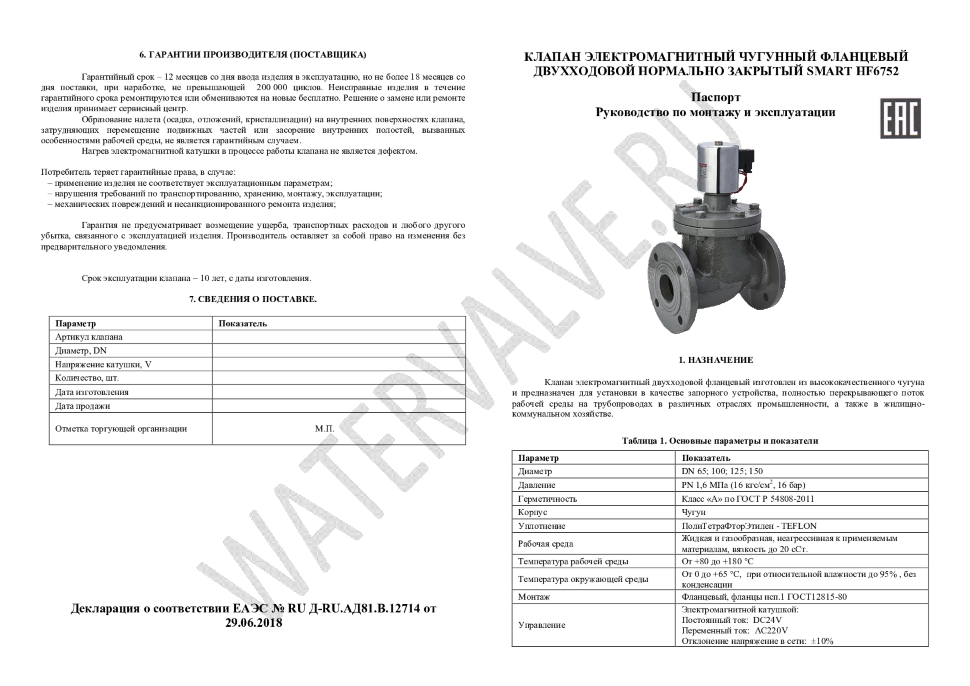

Способ подключения у каждого прибора немного отличается, поэтому очень рекомендуем при покупке прочитать сертификат, проверить паспорт определенной модели. Инструкция подробно описывает монтаж каждого отдельного клапана.

Электромагнитный газовый клапан: устройство, принцип действия, область применения

Устанавливаются как в бытовых газовых устройствах (котлы и колонки), так и на промышленном оборудовании, работающем на газе.

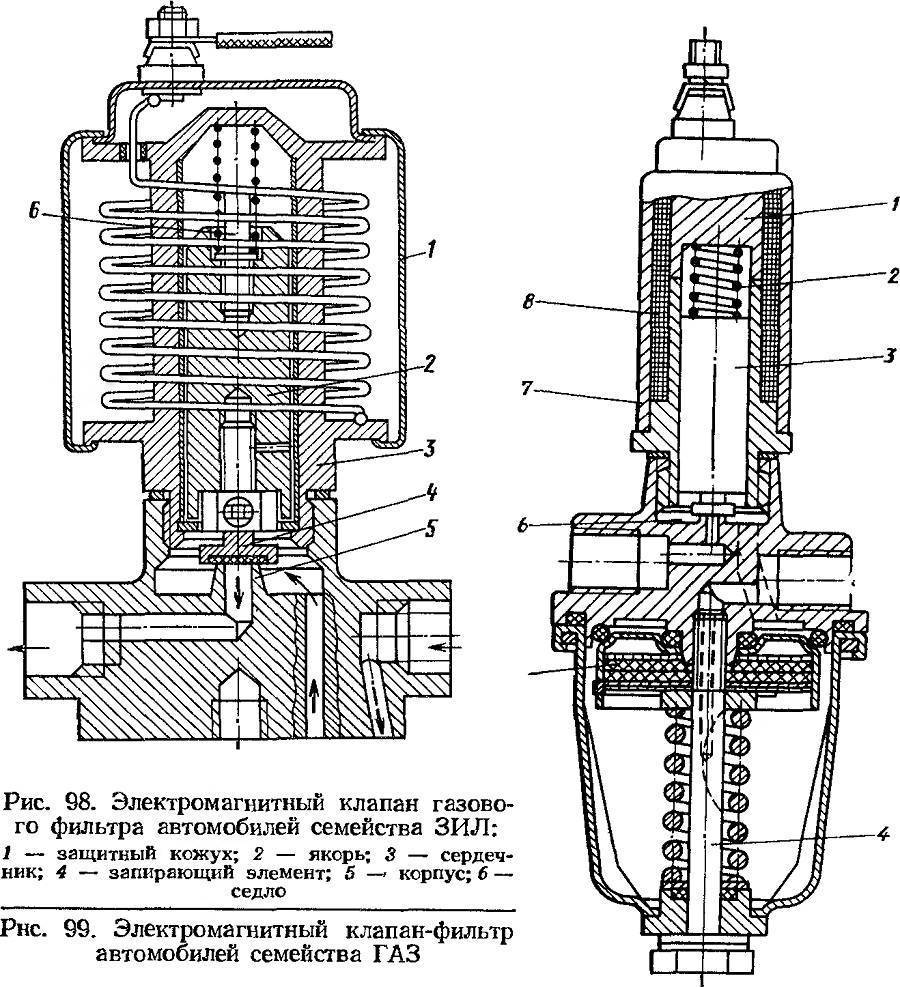

Общая схема конструкции газового клапана

Электромагнитный газовый клапан (ЭГК) структурно включает в себя электрическую и механическую составляющие. Электрические элементы «руководят» устройством, а механические выполняют поступающие команды.

Главным элементом клапана является электромагнитная катушка, так называемый соленоид. Кроме него в состав клапана входят:

• Плунжер цилиндрической формы, длина которого намного больше диаметра. Является элементом затвора, регулирующим его диаметр и пропускную способность клапана.
• Поршень.
• Шток для передачи кинематики от привода на затворный механизм.
• Корпус и крышка.

Материалом изготовления чаще всего служат алюминий, латунь, чугун, металлические сплавы и полимерные соединения (полипропилен, эколони др.).

Такие элементы как плунжер и шток изготавливают из материалов, обладающих магнитными свойствами. Катушки размещаются в герметичном корпусе, который выполняет функцию пылезащиты и противодействия короткому замыканию. Обмоточный провод выполняется из меди и покрывается слоем эмали. Подключение к сети проводится с помощью штекера, а к газопроводу за счет резьбового или фланцевого соединения.

Принцип действия

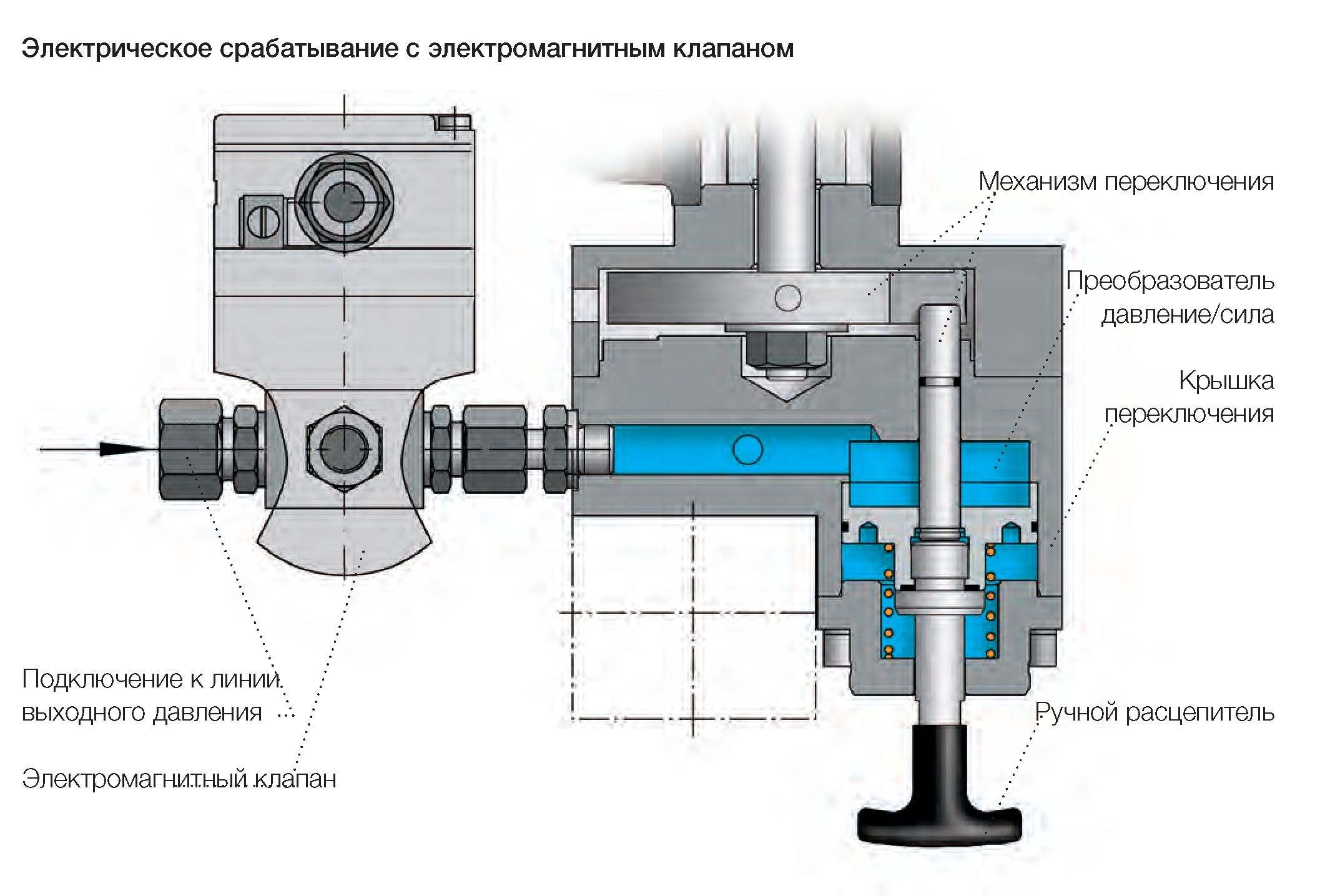

Газ может перекрываться ручным способом нажатием кнопки или автоматически при аварийных ситуациях, связанных с сильными колебаниями давления и утечкой газа. Доступ газа открывается при втягивании сердечника под действием электромагнитных сил. Сила электромагнитного напряжения должна быть достаточной для преодоления действия возвратной пружины. Таким образом, размеры диаметра пропускного отверстия подачи газа регулируется за счет изменения напряжения. При отсутствии электрического сигнала устройство возвращается в первоначальное положение.

Виды ЭГК

Классификация ЭГК зависит от ряда параметров. По числу ходов дифференцируют:

• Одноходовые, когда клапан фиксируется только в двух состояниях – закрытом или открытом. При подаче электрического сигнала клапан максимально открывается, и поступление газа происходит в полном объеме.
• Двухходовые – кроме полного открытия или закрытия, клапан может находиться еще и в промежуточном положении (частично открытое), из которого устройство переходит в полностью открытое положение через определенный промежуток времени. Плюс – в образовании стабильного факела горения.
• Трехходовые предназначены для оборудования с двумя ступенями мощности. 1-й ход включает оборудование, 2-й – частично открывает поступление газа, а 3-й переводит прибор на максимальную мощность.
• Модулирующие, обеспечивающие регуляцию открытия клапана в соответствии с заданными пользователем параметрами.

Кроме того, ЭГК дифференцируют по функциональному предназначению:

• Обратные, предотвращающие циркуляцию рабочей среды в обратную сторону.
• Предохранительно-сбросные – выполняющие роль защитных устройств, срабатывающих при резких колебаниях давления в газопроводной системе и других аварийных случаях.

Сфера использования электромагнитных газовых клапанов

ЭГК устанавливаются в бытовых приборах и на промышленных установках, работающих на газовых теплоносителях. Обеспечивают безопасность эксплуатации потребляющего газ оборудования, часто монтируются совместно с сигнализацией аварийного состояния газопроводной системы. В бытовой сфере используются как контроллеры и регуляторы поступления газообразных носителей на колонки, печки, котлы, разводки газопроводных труб в многоэтажных домах. Ограничения связаны с тем, что эксплуатация ЭГК возможна только в нейтральной среде (пропан, природный и сжиженный газ).

Основными плюсами установки газовых клапанов является обеспечение безопасности, повышение эффективности работы газового оборудования, а также увеличение сроков его эксплуатации.

При выборе ЭГК следует обратить внимание в первую очередь на допустимый диапазон колебания напряжение в электросети, иначе работа устройства при сильно низком или высоком напряжении может быть некорректной и, в конечном итоге, привести к поломке устройства. Также следует обращать внимание на соответствие параметров соединений, которые должны подходить к конкретным диаметру и типу резьбы основного трубопровода. Рабочее давление в системе также должно коррелировать с указанным в инструкции номинальным давлением ЭГК

Рабочее давление в системе также должно коррелировать с указанным в инструкции номинальным давлением ЭГК.

Правила монтажа и эксплуатации

Во время монтажа и эксплуатации соленоидных клапанов необходимо учитывать следующие моменты:

1. Перед самостоятельной установкой электромагнитного устройства для воды, необходимо произвести подготовительные работы, в которые входит зачистка труб и их разметка.
2. Место установки клапана должно находиться на виду, и быть в свободном доступе. Компактность электромагнитных клапанов упрощают эту задачу.
3. Категорически воспрещено монтировать устройство в том случае, когда электромагнитная катушка будет играть роль рычага.
4. Монтаж и демонтаж должен проводиться, только когда устройство полностью обесточено.
5. Рекомендуется установить на систему грязевой фильтр, благодаря которому изделие не будет забиваться инородными частицами.
6. На соленоид не должна оказываться нагрузка от веса труб.
7. Установку нужно проводить согласно маркировке стрелок указывающих направления, нанесенных на поверхность клапана.
8. В случае если установка производится на открытом пространстве, устройство необходимо защитить специальной изоляцией.
9. В качестве уплотнителя соединений клапана и трубы рекомендуется использовать ФУМ-ленту.
10. К электросети устройство подключается с помощью гибкого кабеля чье сечение жил не должно быть меньше 1 мм.

Соблюдение правил при монтажных работах и требований инструкции по эксплуатации продлят срок службы устройства, которое стабилизирует рабочее давление среды внутри системы.

Неполадки при работе данного устройства зачастую обуславливаются следующими проблемами:

• из-за разрыва кабеля управляющего блока, кабель не может получить нужное электропитание;
• в случае выхода из строя пружины, при нормальной подаче электропитания клапан не срабатывает;
• если при пуске оборудования не слышно характерного щелчка, то причина кроется в сгоревшей электромагнитной катушке.

Привести к неисправности соленоидного клапана нормально-закрытого может даже банальный засор отверстия.

Осмотр внутренних элементов водяного клапана должен осуществляться только при полностью опорожненной системе. Самостоятельное выполнение сложного ремонта не рекомендуется.

Обслуживание, устройство и ремонт автомобилей ВАЗ 2108, 2109, 21099 – Проверка системы ЭПХХ с помощью специальных приборов- Лада СамараСпутник

Для проверки системы ЭПХХ необходимо иметь вольтметр с пределом измерений до 15 В и тахометр (если автомобиль не оборудован тахометром). Также желателен омметр для проверки целостности электрических цепей. Наиболее характерный признак неисправности системы ЭПХХ — остановка двигателя после резкого сброса «газа» на частоте вращения коленчатого вала выше средней. Если на других режимах двигатель работает устойчиво, следует проверить функционирование блока управления системы ЭПХХ. Для этого…

…отсоединяем колодку провода от вывода электромагнитного клапана.

Снимаем изоляционную колодку с наконечника провода, соединяющего блок управления с электромагнитным клапаном. Наконечник надеваем на вывод электромагнитного клапана и подсоединяем к нему «плюсовой» щуп вольтметра. Второй вывод прибора соединяем с «массой». Пускаем двигатель и прогреваем его до рабочей температуры. На холостом ходу, при закрытой дроссельной заслонке, на выводе клапана должно быть не менее 10 В. Открывая дроссельную заслонку, увеличиваем частоту вращения коленчатого вала до 4000 мин–1. Затем резко закрываем заслонку. От момента закрытия дроссельной заслонки (наконечник винта «количества» замыкается на «массу») и до падения частоты вращения коленчатого вала примерно до 1900 мин–1 напряжение на выводе клапана должно быть не более 0,5 В. При снижении частоты вращения коленчатого вала до 1900 мин–1 блок управления вновь должен подать напряжение на вывод электромагнитного клапана. Если все указанные условия выполняются, а двигатель глохнет при сбросе «газа», то чаще всего это связано с очень обедненной смесью на холостом ходу или регулировкой на слишком низкую частоту вращения коленчатого вала на этом режиме. В любом случае требуется проверить и отрегулировать холостой ход с проверкой содержания СО в отработавших газах. Если в результате проверки установлено, что напряжение на выводе электромагнитного клапана при закрытии дроссельной заслонки остается неизменным, то…

…разъединяем колодку провода наконечника винта «количества».

Замыкаем на «массу» наконечник провода, соединенного с блоком управления. Если после повышения частоты вращения коленчатого вала выше 2100 мин–1 напряжение падает до 0,5 В и ниже,

…значит, нарушен контакт наконечника винта «количества» (1) с рычагом привода дроссельных заслонок, поврежден или окислился наконечник провода (2) или оборван сам провод.

В противном случае неисправны блок управления или его соединительные провода. Если в результате описанной выше проверки выяснится, что на вывод электромагнитного клапана постоянно поступает напряжение не ниже 10 В, то неисправен блок управления. В этом случае при сбросе «газа» топливоподача не отключается; такая неисправность на работе двигателя никак не отразится, кроме того что немного возрастет расход топлива (на величину около 0,5 л/100 км) и, возможно, появится «дизелинг» после выключения зажигания. Отсутствие холостого хода может быть связано с неисправностью электромагнитного клапана, блока управления или соединительных проводов. Для определения причины неисправности необходимо убедиться в наличии напряжения на выводе электромагнитного клапана. Когда напряжение отсутствует после включения зажигания или оно значительно ниже 10 В при полностью заряженной аккумуляторной батарее, следует снять наконечник провода с вывода клапана и замерить величину напряжения на нем. Если напряжение на наконечнике составляет около 12 В, то неисправен электромагнитный клапан (короткое замыкание обмотки). Если напряжение значительно ниже или отсутствует, неисправен блок управления или повреждена проводка. Отсутствие повреждений соединительных проводов блока управления проверяем омметром при выключенном зажигании. Для этого отсоединяем колодки проводов от блока управления, электромагнитного клапана и винта «количества». При проверке используем схему системы ЭПХХ. После включения зажигания на вывод «4» соединительной колодки блока управления должно подаваться напряжение. Для проверки к выводу подключаем вольтметр. Омметром также можно проверить контакт, состояние провода винта «количества» и обмотку электромагнитного клапана. Касаясь щупом прибора наконечника провода винта «количества», замеряем сопротивление. При открытой дроссельной заслонке первой камеры прибор должен показывать бесконечно большое сопротивление, а при закрытой — короткое замыкание. Сопротивление обмотки электромагнитного клапана должно быть в пределах 70–80 Ом.

Распространенные области применения и проблемы

Соленоидный клапан является самым эффективным средством автоматического управления потоком в случае со многими жидкостями и газами. При его использовании потребуется меньше всего трубопроводных работ, электропроводки, расходов и усилий. В отличие от этого, многие установки с шаровыми клапанами, например, нуждаются не только в самом шаровом клапане, но и в приводе автоматического управления и соленоидном клапане. Пользователи должны учесть основные показатели. Это тип клапана, электрообслуживание, рабочая среда, размер клапана, давление в трубопроводной линии, окружающая среда, эксплуатационная температура, требуемое напряжение, и дополнительные требования, такие как специальные корпуса электромагнитов. Рассмотрим некоторые из самых распространенных возникающих проблем.

Превышение номинального давления. Более высокое номинальное значение рабочего давления не означает, что этот клапан лучше. Вам просто необходимо выбирать клапан, технические характеристики которого лучше всего подходят к условиям эксплуатации в конкретной сфере его применения. Более высокое номинальное значение параметра может не только стать бесполезной тратой денег; оно может, фактически, повредить эксплуатации клапана из-за недостаточного перепада давления (смотрите ниже) или других проблем.

Двухходовой, не значит двунаправленный. Двухходовые клапаны подходят только для потока, идущего в одном направлении. Устанавливайте их только для обслуживания потока, идущего в направлении, отмеченном производителем; в противном случае, эксплуатация может быть неустойчивой или невозможной. Загрязненная рабочая среда. Загрязнение рабочей среды в трубопроводной линии является одной из самых распространённых причин возникновения проблем с соленоидным клапаном. Большая часть клапанов сконструирована для использования чистой рабочей среды. Обращайтесь к рекомендациям производителя по поводу любых исключений. По возможности устанавливайте клапаны, располагая их электромагниты в вертикальном положении, чтобы предотвратить накопление инородного вещества в трубке сердечника. Если существует вероятность возникновения загрязнения, установите фильтр или сетчатый фильтр (стрейнер) раньше по потоку от впускного отверстия клапана и проводите профилактическое техобслуживание, в зависимости от фактической сферы применения и результатов обслуживания, в первую очередь.

Пониженное или повышенное напряжение. Электромагнитные клапаны обычно сконструированы для эксплуатации при номинальном напряжении, плюс/минус 10%. Если у вас недостаточно мощный источник электропитания, то пониженное напряжение может привести к неспособности клапана полностью открываться или закрываться, чрезмерному шуму, вибрации и сокращению срока службы. (Проверьте наличие достаточного напряжения, подав питание на катушку и, прислушавшись к щелчку, когда сердечник ударяется о стопорную гайку). Повышенное напряжение приведёт к перегреву, преждевременному выходу клапана из строя и сокращению срока службы. Несоответствующий типоразмер. Клапан с превышением размера в первую очередь приводит к возникновению ненужных затрат. Превышение размера, так же как и недостаточный размер, могут в результате привести к недостаточной производительности., Такие факторы как площадь проходного сечения и конфигурация клапана, учитываются коэффициентом расхода Cv. Рассчитайте величину Cv, необходимую в вашем случае, или проконсультируйтесь с производителем. Несоответствующая замена в составе комплектного оборудования (OEM). Многие соленоидные клапаны в составе изделий OEM сконструированы для конкретной рабочей среды и определенного характера работы. Несоответствующая замена может привести к сокращению срока службы клапана, повреждению оборудования или даже телесным повреждениям персонала. Всегда обращайтесь к инструкциям производителей OEM по техобслуживанию, или обращайтесь в группу технической поддержки от производителя клапана по поводу особенностей сферы применения.

Конструкция и принцип работы электромагнитного клапана

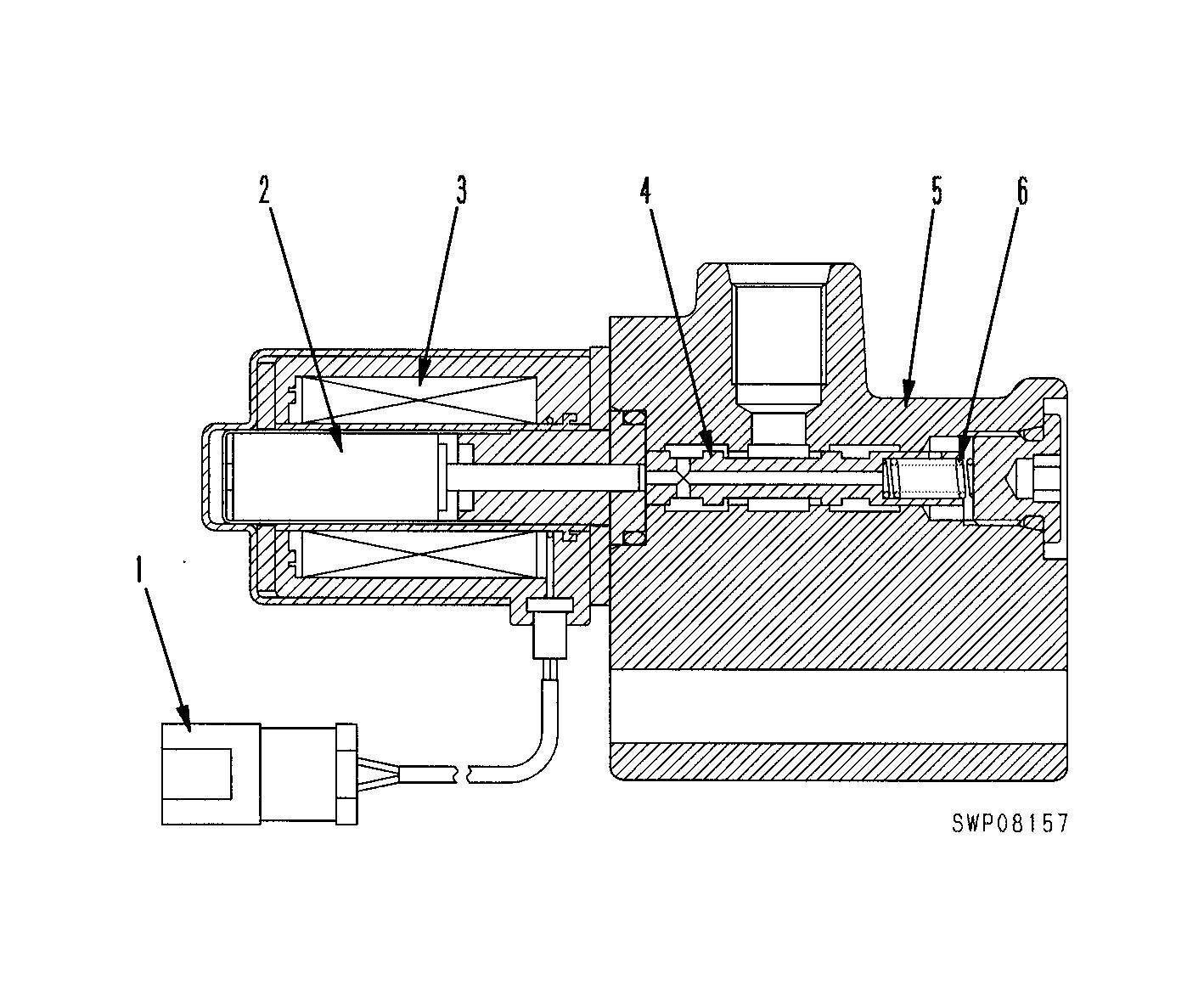

Для производства электромагнитных клапанов используются материалы, соответствующие требованиям ГОСТ и международным стандартам. Электромагнитный клапан состоит из нескольких основных элементов:

Как работает электромагнитный клапан

Принцип работы электромагнитного клапана основан на работе элемента управления – электромагнитной катушки. При отсутствии постоянного или переменного тока под механическим давлением пружины, мембрана (поршень) клапана расположены в седле устройства. При подаче электрического напряжения различной мощности к клеммам соленоида, сердечник вовлекается внутрь катушки, обеспечивая открытие или закрытие протокового отверстия. Обесточивание соленоида приводит к закрытию створок. Конструктивные особенности устройства соленоидного клапана могут меняться, в зависимости от его типа.

Типы электромагнитных клапанов

Электромагнитные клапаны распределены на несколько категорий.

По типу рабочего положения выделяют:

Нормально-открытые клапаны. По умолчанию, затворный элемент находится в открытом положении и не создает препятствий движению потоков.

Бистабильные клапаны. Способны переключаться в открытое или закрытое положение под воздействием электрического импульса.

По принципу действия электромагнитные клапаны разделяют на:

Клапан прямого действия. смена положений затворного компонента осуществляется под воздействием движения сердечника, при подаче электронапряжения.

Клапан непрямого действия. Воздействие энергии рабочей среды приводит к открытию и закрытию условного прохода. Управляется дистанционно, под действием пилотного клапана, срабатывающего при подаче электрического тока к катушке.

Клапан комбинированного действия. Регулирование затвора осуществляется по

поднятия мембраны соленоидного клапана.

По типу присоединения к трубопроводу:

По типу уплотнительной мембраны:

Мембрана FKM (фтористый каучук). Стандартное уплотнение, применяется для большинства неагрессивных рабочих сред.

Мембрана NBR (бутадиен-нитрильный каучук). Используется в средах продуктов нефтепереработки: бензин, масла, керосин, диз.топливо.

Мембрана EPDM (этилен-пропиленовый каучук). Характеризуется повышенной устойчивостью к температурам, работает в среде химических растворов и соединений: щелочей, спиртов, гликолей, кетона и др.

Правила монтажа и эксплуатации

Любые монтажные работы с клапаном проводятся при отсутствии рабочей среды в системе и обесточивании электрической цепи. Перед началом работ следует очистить трубопровод от механических частиц и взвесей.

Как подключить электромагнитный (соленоидный) клапан. Подключение электромагнитных клапанов в системе производится в горизонтальном положении, катушкой вверх.

Для правильной работы устройства направление движения среды должно соответствовать указательной стрелке на корпусе.

Установка электромагнитного клапана

производится в месте, доступном для последующего ремонта или обслуживания.

Запрещена установка клапана в местах с высокими показателями конденсации или вибрации, участках с возможным обледенением трубы, вблизи течей и порывов.

Установка дополнительных сетчатых фильтров подходящего типоразмера защитит клапан от попадания загрязнений, и, как следствие, снижения его гидравлических характеристик.

Преимущества электромагнитных клапанов

Автоматический тип работы

Высокое быстродействие

Возможность удаленного управления

Компактность (малые габаритные и весовые показатели)

Длительный срок эксплуатации

Простота монтажа и обслуживания

Причины поломок и методы устранения

Правильная эксплуатация и соблюдение технических параметров, указанных в паспорте изделия обеспечат надежную и длительную работу устройства. В некоторых случаях преждевременные

неисправности электромагнитного клапана возможны по нескольким причинам.

Снижение герметичности изделия может быть вызвано попаданием механических частиц на седло устройства. Рекомендуется демонтаж и чистка устройства с последующей установкой в системе сетчатого фильтра до клапана.

Выход из строя индукционной катушки может быть обусловлен неправильной мощностью напряжения, подаваемого к клеммам или превышением граничных параметров температуры и давления внутри трубопровода. Следует провести демонтаж устройства и заменить катушку. Попадание влаги на катушку может вызвать короткое замыкание и поломку устройства.

Неполное открытие/закрытие клапана может стать следствием загрязнения управляющего отверстия, дефектами мембраны или прокладки, остаточным напряжением на соленоиде и др.

Ремонт электромагнитного клапана
