Электрический наждак своими руками из стиральной машинки: особенности изготовления, подготовка материала

Подручник для наждака

Нашел в ГОСТЕ 12.3.028-82:

3.6. При обработке шлифовальными кругами изделий, незакрепленных жестко на станке, должны применяться подручники. Подручники должны быть передвижными, обеспечивающими установку и закрепление их в требуемом положении. У станков, имеющих два подручника, каждый подручник должен иметь независимое перемещение. Перестановка подручников во время работы не допускается.

Подручники должны иметь достаточную по величине площадку для обеспечения устойчивого положения обрабатываемого изделия. Подручники должны устанавливаться так, чтобы верхняя точка соприкосновения изделия со шлифовальным кругом находилась выше горизонтальной плоскости, проходящей через центр круга, но не более чем на 10 мм.

Зазор между краем подручника и рабочей поверхностью шлифовального круга должен быть меньше половины толщины шлифуемого изделия, но не более 3 мм.

Края подручников со стороны шлифовального круга не должны иметь выбоин, сколов и других дефектов.

Но ведь на точилах нет регулировки подручника в вертикальной плоскости. Только движение вперед-назад и наклон по оси, параллельной оси шлифкруга.

Какова усредненная высота площадки подручника в зависимости от диаметра круга?

Как сделать наждак своими руками?

Для начала надо подобрать и снять рабочий двигатель от старой стиральной машины. Можно воспользоваться и стартерным электродвигателем от легковых автомобилей.

Хорошо подходят для создания самодельного наждака движки от стиральных машин старого типа, например, «Вятка», «Рига», «Сибирь» и т. д. На них установлены сравнительно мощные электрические двигатели в 180-350 Вт, которые к тому же имеют реверс. Запуск подобного электродвигателя осуществляется при помощи выключателей с пускателем.

Хотя на первый взгляд вся система самодельного наждака выглядит довольно просто, компоновка станка может доставить некоторые сложности.

Подключение двигателя стиральной машины.

Основной вопрос при создании такого агрегата: как насадить на валик двигателя шлифовальный круг? У многих типов электродвигателей от стиральных машин на валу нет никакой резьбы, а калибр его не совпадает с диаметром внутреннего отверстия круга.

Для того чтобы устранить эти несоответствия, на токарном станке делается специальная переходная деталь, которая имеет с одной стороны отверстие для насадки на вал двигателя, а с другой – фланец и цилиндрическую часть с резьбой, диаметр которой соответствует внутреннему отверстию шлифовального круга.

Электродвигатели от стиральных машин для самодельных наждаков обычно асинхронные. Для станка подходят экземпляры, которые имеют от тысячи до полутора тысяч оборотов в минуту. Если в наличии электродвигатель на 3 тыс. об./мин, то для прямой установки на его вал шлифовальный камень и переходник должны иметь высокую прочность. Можно использовать (если есть возможность) промежуточный вал и ременную передачу, чтобы убавить обороты, но это вызовет дополнительные расходы и усложнит конструкцию. Высокооборотные двигатели лучше всего подходят для полировочных работ.

Приемлемая мощность электродвигателей для самодельного наждака лежит в пределах от 200 до 400 Вт. Для домашнего заточного станка вполне хватает стандартного двигателя в 180 Вт от старой советской стиральной машинки. Количество его оборотов практически находится в пределах 1350-1370 об./мин, что вполне подходит для самодельного наждака. Эти двигатели обычно однофазные и имеют конденсаторный запуск. Можно применить и трехфазные экземпляры, их подключают к стандартной сети в 220 В через конденсатор. Если человек не знает, как это сделать, то можно обратиться за консультацией к специалисту.

Безопасность при работе на точильном инструменте

Хотя описываемое точило обладает небольшой мощностью и предназначено для домашнего использования, в отношении безопасности оно требует не менее бережного отношения, чем профессиональная техника. Придерживаясь следующих правил, вы обезопасите себя и окружающих от риска травм при работе:

Даже для кратковременных и простых работах используйте защитные очки. Они надежно обезопасят ваши глаза от раскаленной окалины и осколков абразива.
Перед началом работы проверьте камень на плотность посадки на вал, отсутствие трещин и сколов. При необходимости, замените камень.
Не касайтесь рабочих поверхностей и подвижных элементов руками.
Приспособление, с которым вы будете работать, относится к электрическим приборам, исходя из этого существует постоянный риск поражения током. Поэтому проверяйте целостность оплетки проводов, в случае обнаружения неисправностей следует срочно прекратить работу.
Обязательно используйте в работе защитный кожух. Да, он уменьшает обзор, с ним не так удобно работать, но уровень безопасности с его применением значительно возрастает.

https://youtube.com/watch?v=Eg1lbTr9-Mc

Техника безопасности при работе на станке

Особенности наждака, созданного своими руками, определяет то, что нужно соблюдать технику безопасности. При неправильном использовании оборудования оно может нанести вред здоровью человека. Среди особенностей техники безопасности отметим следующие моменты:

Обязательно используются защитные очки, которые исключают вероятность попадания осколков в глаза. Самодельную конструкцию часто снабжают кожухом, который изготавливается из металлического листа толщиной 3 мм. Подобная защита существенно снижает степень разлета осколков. Нельзя проводить работы в перчатках и в одежде с длинными рукавами

Во время движения абразивного круга они могут зацепится, что приведет к травме

Особое внимание уделяется электричеству. При несоблюдении основных рекомендаций может возникнуть короткое замыкание, которое опасно для здоровья и жизни окружающих. Перед началом проведения работ рекомендуется осмотреть кабель и электрический двигатель, при наличии механических дефектов включать оборудование запрещается

Кроме этого, крайне не рекомендуется проводить заточку в условии повышенной влажности. Нельзя проводить обработку вблизи взрывчатых веществ. При механической обработке металла могут формироваться искры, которые воспламеняют горючие материалы

Перед началом проведения работ рекомендуется осмотреть кабель и электрический двигатель, при наличии механических дефектов включать оборудование запрещается. Кроме этого, крайне не рекомендуется проводить заточку в условии повышенной влажности. Нельзя проводить обработку вблизи взрывчатых веществ. При механической обработке металла могут формироваться искры, которые воспламеняют горючие материалы.

Техника безопасности при работе на заточных и шлифовальных станках

Во всех случаях должно проверятся состояние точильного круга, так как даже незначительные дефекты могут привести к существенным проблемам. Трещины и некоторые другие дефекты делают структуру менее прочной, при эксплуатации могут откалываться отдельные части. Мастер должен быть расположен сбоку.

Работа с двигателем

Поскольку изначально двигатель от стиральной машины-автомат не предназначен для работы в качестве наждака, его предстоит немного переделать. На фото представлена схема устройства двигателя стиральной машины-автомат. В зависимости от модели, схема может отличаться количеством выходящих проводов. Но для изменения функционирования двигателя нам понадобятся провода, исходящие из-под щеток и статера. Перед тем как использовать эти провода, их необходимо найти. Поскольку все провода, выходящие из мотора, объединяются в один пучок и закрепляются в пластмассовый кожух, нужно отрезать их у основания для того, чтобы оголить контакты.

Теперь необходимо воспользоваться мультиметром для нахождения пары проводов. Для этого необходимо выставить его на сопротивление. Стандартно все пары проводов идут слева направо следующим образом:

Таходатчик;
Провода щеток ротера;
Два или три провода от статера (зависит от модели стиральной машины).

Следующим этапом соединяются один провод от статера и один от ротера. Их можно заизолировать при помощи переходника или изоленты. Оставшиеся два провода помещаются в вилку. Теперь при включении в розетку мотор будет вращаться.

Стоит отметить, что перед тем, как наносить резьбу для закрепления наждачного камня, необходимо определить, в какую сторону будет вращаться двигатель стиральной машины-автомат.

Дополнительные приспособления для наждака из двигателя стиральной машины

Для удобства использования самодельного наждака можно дополнительно сделать выключатель. Это является удобной дополнительной функцией, позволяющей включать и обесточивать прибор без манипуляции с вилкой и розеткой. Особенно удобно при стационарной установке наждака. Для этого можно использовать обычную кнопку или выключатель, которые будут замыкать или размыкать цепь на одном из участков. Также можно установить переключатель, изменяющий направление движения точильного круга. Для этого на месте соединения проводов статера и ротера используется аналогичный переключатель вместо изоленты.

На двигателе от стиральной машины-автомат имеются отверстия для его крепления. Ими можно воспользоваться для повторного закрепления двигателя в качестве наждака. Существует несколько способов крепления, вот два самых распространенных:

Фиксированное крепление. Наждак крепится к верстаку или любой другой рабочей поверхности при помощи болтов. Перенести такую конструкцию нельзя, но при наличии постоянного рабочего места является крайне удобным расположением.
Подвижное соединение. Поскольку двигатель имеет несколько отверстий для крепления, можно прикрепить к нему несколько независимых брусков. Из некоторых сделать уголок для стола или удобную поверхность для захвата в тиски. Такой способ является мобильным и позволяет использовать наждак с подручными средствами.

Помимо всего этого, необходимо задуматься о защите от летящих мелких частиц при работе. Можно соорудить дополнительный защитный кожух, но лучше всего пользоваться специальными защитными очками для глаз и респиратором, поскольку они не будут стеснять движений рук и обеспечат более надежную защиту. Для лучшего понимания всего процесса можно посмотреть, как сделать наждак из двигателя стиральной машины, на видео.

Есть несколько электрических инструментов, которые постоянно нужны в доме. Одним из таких можно назвать заточной станок или наждак. Агрегат пригодится не только для чисто мужских потребностей, как-то: заточить сверло, удалить заусенцы или снять фаску, но во многом выполняет повседневные задачи. Здесь и заточка ножей, и приведение в порядок садового инструмента. Самое простое, но не самое дешевое – купить готовый станок. Есть и другой вариант – это изготовить наждак своими руками. Для этого совсем не нужно покупать дорогие детали или обладать инженерными навыками.

Преимущества того, чтобы соорудить самодельный наждак своими руками, очевидны: конструкция будет разработана под себя, материалами здесь могут служить стальные обрезки, которые вечно мешаются под ногами, двигатель можно взять от старой стиралки – в общем, при минимальных финансовых и физических затратах реально получить отличную вещь.

Основа домашнего ветрогенератора

Тема изготовления и установки самодельных ветряных генераторов очень широко представлена в сети Интернет. Однако большая часть материала – это банальное описание принципов получения электрической энергии от природных источников.

Теоретическая методика устройства (установки) ветрогенераторов уже давно известна и вполне понятна. А вот как обстоят дела практически в бытовом секторе – вопрос, раскрытый далеко не полностью.

Чаще всего в качестве источника тока для самодельных домашних ветрогенераторов рекомендуют выбирать автомобильные генераторы или асинхронные двигатели переменного тока, дополненные неодимовыми магнитами.

Процедура переделки асинхронного электродвигателя переменного тока под генератор для ветряка. Заключается в изготовлении «шубы» ротора из неодимовых магнитов. Крайне сложный и долговременный процесс

Однако оба варианта требуют существенной доработки, нередко сложной, дорогостоящей, отнимающей много сил и времени.

Куда проще и легче во всех отношениях установить электродвигатели, подобные тем, что выпускались прежде и выпускаются теперь фирмой Ametek (пример) и другими.

Для домашней ветрогенераторной установки подходят моторы постоянного тока напряжением 30 – 100 вольт. В режиме генератора от них можно получить примерно 50% от заявленного рабочего напряжения.

Следует отметить: при работе в режиме генерации электродвигатели постоянного тока требуется раскручивать до скорости выше номинальной.

При этом каждый отдельно взятый мотор из десятка одинаковых экземпляров, может показывать совершенно разные характеристики.

Поэтому оптимальный подбор электродвигателя к домашнему ветрогенератору логичен при следующих показателях:

Высокий параметр рабочего напряжения.
Низкий параметр RPM (угловая скорость вращения).
Высокое значение рабочего тока.

Так, удачным под установку выглядит мотор производства фирмы Ametek с рабочим напряжением 36 вольт и угловой скоростью вращения — 325 об/мин.

Именно такой электродвигатель используется в конструкции ветрогенератора – установки, что описана ниже в качестве примера домашнего ветряка.

Мотор постоянного тока для домашнего ветрогенератора. Оптимальный вариант из числа продуктов, изготовленных фирмой Ametek. Также удачно подходят подобные электродвигатели производства других фирм

Проверить эффективность любого похожего мотора несложно. Достаточно подключить к электрическим выводам обычную автомобильную лампу накаливания на 12 вольт и крутануть вал мотора рукой. При хороших технических показателях электродвигателя лампа обязательно зажжётся.

Подручник для токарного станка шаг 3

Для крепления подручника я использовал сточенный под нужным углом мебельный уголок, затем к нему прикрепил кусок уголка 32х32, в котором пропилил паз и на него установил уже подручник из куска стали 4 мм. Крепление подручника винтом с потайной головкой, благодаря пазу в уголке под подручником, подручник можно двигать ближе или дальше от точильного камня. Уголок к кожуху также крепится винтом, что позволяет регулировать угол подручника относительно точильного камня.

Из мебельного подвеса изготовил уголок для крепления защитного стекла, для этого использовал кусок оргстекла толщиной 6 мм.

Точильный камень использовал 200х20 мм серого цвета — мне больше такие нравятся по жесткости, белые сильно сыпятся. Я знаю про маркировку камней, но я не занимаюсь профессиональной обработкой стали, чтобы долго подбирать камень по параметрам.

При установке камня подложил две шайбы из картона, как и требуется, чтобы при затягивании гаек, точильный камень не лопнул.

Основание

Станина, на которой будет крепиться двигатель, не требует особых материальных затрат, но от этого не является менее значимой. Основание должно быть хорошо продумано, так как сделать наждак – не самоцель, на нем еще придется работать

При этом, все внимание должно быть сосредоточено на заточке инструмента, а не на удержании, прыгающего по всему верстаку, мотора рукой. Так работать, как минимум неудобно, а о соблюдении правил техники безопасности, в данном случае, речь не идет вообще. Поэтому основание наждака должно быть достаточно тяжелым, а главное позволять закрепить двигатель так же, как он фиксировался на стиральной машине

Лучше всего, конечно, сделать станину металлической. Правда для этого придется использовать сварку. Если это невозможно, то следует взять подходящий кусок ДСП, и закрепить на нем болтами металлические уголки для крепления двигателя. Еще лучше, снять со стиральной машины двигатель вместе со штатным кронштейном и прикрутить его основанию. Главное использовать для этого именно болты с гайками, саморезы от вибрации могут расшататься и выкрутится

Поэтому основание наждака должно быть достаточно тяжелым, а главное позволять закрепить двигатель так же, как он фиксировался на стиральной машине. Лучше всего, конечно, сделать станину металлической. Правда для этого придется использовать сварку. Если это невозможно, то следует взять подходящий кусок ДСП, и закрепить на нем болтами металлические уголки для крепления двигателя. Еще лучше, снять со стиральной машины двигатель вместе со штатным кронштейном и прикрутить его основанию. Главное использовать для этого именно болты с гайками, саморезы от вибрации могут расшататься и выкрутится.

Есть еще один ключевой момент. Высота крепления двигателя, должна не только позволять кругу наждака свободно вращаться, но и обеспечивать между ним и основанием зазор в 4 – 5 см. После того, как мотор будет надежно закреплен на станине, необходимо подумать об опорном столике. Он обязательно должен быть металлическим, сварку можно заменить болтовым соединением. Если на стиральной машине пусковой конденсатор был вынесен за корпус двигателя, на основании наждака нужно предусмотреть место и для него.

После того, как мотор будет надежно закреплен на станине и установлены все вспомогательные элементы, можно переходить к электрическим соединениям. Но сначала необходимо убедиться в том, что точильный круг надежно закреплен на валу двигателя, а так же в отсутствии различных биений.

Что ещё можно сделать из барабана стиральной машины: оригинальные идеи декора

Барабан с его правильной перфорацией – материал для изготовления декоративных предметов. Вот несколько интересных идей.

Пуфик с основанием из барабана. Делается он несложно – потребуется всего лишь прикрепить ножки-колёсики и сделать мягкое сидение

Такой барабан можно превратить и в оригинальный светильник. Если внутри разместить лампу, перфорированная поверхность барабана отбросит блики на стены. Подобные светильники будут хорошо смотреться на потолке веранды или даже на полу

Тумбочки и столики. В барабанах с дверцей от машин с вертикальной загрузкой можно прятать нужные мелочи.

Так барабан превращается в шкафчик или столик-тумбочку

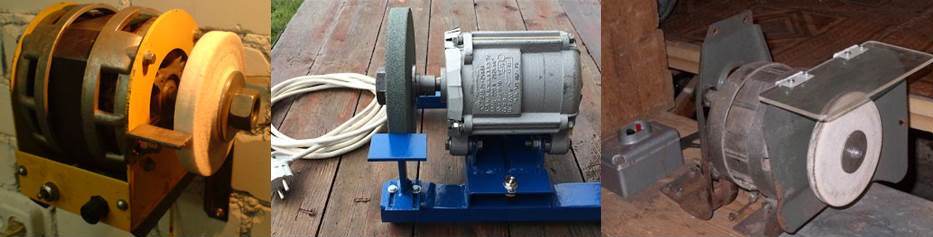

Наждак из двигателя от стиральной машины

Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями

Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки

Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.

Что потребуется

Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:

электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
электрическая дрель с набором сверл;
шуруповерт или фигурная отвертка;
угловая шлифмашина;
паяльник на 100 Вт;
маленькая стамеска;
угольник с одним из углов на 90 градусов;
штангенциркуль;
чертежный циркуль;
чертежный карандаш и рулетка;
ножницы по металлу;
настольные тиски;
отрезок наждачной бумаги зернистостью 150.

Набор необходимого материала и оборудования:

модель советского электродвигателя от стиральной машины с конденсаторами;
тумблер на нагрузку до 1.0 кВт;
шнур с розеткой длиной 2 метра;
маленький точильный камень с диаметром посадочного отверстия 32 мм;
плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
брус размером 60х60 мм и высотой 0.2 метра;
саморезы по дереву на 50 и 20 мм с прессшайбой;
оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
резиновые пробки от антибиотиков в количестве 4 шт.

Какой двигатель выбрать

Как упоминалось выше, параметры мотора стиральной машины должны соответствовать определенным критериям. Брать первый попавшийся двигатель и выстраивать под него конструкцию наждака не очень практично, если в итоге окажется, что на таком станке невозможно будет работать. Поэтому умельцы, имеющие практический опыт, рекомендуют исходить из следующих моментов при выборе двигателя для изготовления наждака своими руками:

самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.

Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию

Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.

Как и из чего сделать элементы защиты

Защитный кожух в наждаке – предельно важный элемент конструкции. Он служит предохранителем от возможных травм при разрушении точильного камня, а также предотвращает попадание искр в глаза и на близлежащие предметы. Также, если брать двигатели от стиральных машин, то в некоторых из них обмотка статора может быть открытой и ее нужно защищать от попадания абразива и других посторонних частиц. Герметизировать корпус двигателя нельзя, так как это нарушает режим охлаждения агрегата и он может выйти из строя. В таком случае защитный кожух тоже играет немаловажную роль, одновременно защищая двигатель наждака.

Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.

Бак-термос для душа

Мечтаете о летнем душе? Тогда вам рекомендовано использовать бак из нержавейки от стиралки. Обмотайте его изоляционным материалом, чтобы вода грелась быстрее.

Источники

https://stroy-podskazka.ru/stiralnye-mashiny/sdelat-iz-barabana/
https://morflot.su/samodelnoe-tochilo-iz-dvigatelja-stiralnoj-mashiny/
https://270076.ru/stiralnye-mashiny/kak-sdelat-nazdak-iz-dvigatela-stiralnoj-masiny/
https://www.umeltsi.ru/prisposoblenia/5254-samodelki-iz-dvigatelya-stiralnoy-mashiny.html
https://HouseChief.ru/samodelki-iz-dvigatelya-ot-stiralnoj-mashiny.html
https://vseostankah.com/tokarnyj-stanok-po-derevu/svoimi-rukami-iz-dvigatelya-ot-stiralnoj-mashiny.html
https://tpspribor.ru/svoimi-rukami/varianty-poleznyh-samodelok-iz-staroy-stiral-noy-mashiny.html
https://regionvtormet.ru/svarka/dvigatel-ot-staroj-stiralnoj-mashiny-ego-primenenie-dlya-samodelnyh-prisposoblenij.html
https://arbolit.org/poleznoe/kak-sdelat-drovokol-iz-dvigatelya-stiral-noy-mashiny.html
https://greensector.ru/instrumenty-i-tekhnika/varianty-poleznykh-samodelok-iz-starojj-stiralnojj-mashiny.html

Как сделать наждак своими руками из стиральной машинки

Наждак — это инструмент, в котором нуждается каждый домашний мастер. Его используют для заточки режущих инструментов: ножей, ножниц и других приспособлений. Цена на такие точильные инструменты очень высока, поэтому специалисты не спешат их покупать. Так как сделать наждак своими руками можно в домашних условиях, используя подручные материалы, мастера выбирают именно этот вариант.

Изготовление фланца

Фланец с валом фиксируется шайбой и при его изготовлении нужно учитывать, что резьбу на деталях делают в зависимости от того, в каком направлении вращается вал. Чтобы изготовить фланец для наждака, с чертежом обращаются к токарю. Изготовление насадки:

Левосторонняя резьба делается, если вращения вала происходит по часовой стрелке, а правосторонняя — против часовой стрелки. Гайка раскрутится, и точильный камень слетит с инструмента, если не учесть этот момент.
Для изготовления втулок используют специальное оборудование определенного диаметра. Если такого оборудования нет, то вместо втулок можно использовать простые куски труб диаметром 32 миллиметра. Изолентой закрывают остаточное пространство между валом и втулками двигателя. Для этого подходит только та изолента, которая изготовлена на тканевой основе. Ее намотку проводят равномерно, одевая друг за другом втулки.
Благодаря такой системе втулок наждачный круг надевается на втулку и надежно на нем закрепляется.

Сделать резьбу в домашних условиях поможет метчик. Вал мотора зажимают в тисках, а потом приступают к работе. Самодельное устройство позволяет регулировать направление вращения ротора. Для этого тестером определяют пусковую и рабочую обмотку.

Пусковая обмотка имеет уровень сопротивления около 30 Ом, а рабочая — 12 Ом. К сети подключают рабочую фазу, а один конец пусковой обмотки соединяют с катушкой. Затем вторым концом дотрагиваются до второго вывода обмотки и резко откидывают.

Запустить мотор можно другим способом. Рабочую обмотку подключают к сети, а точильный камень прокручивают вручную. Инструмент заработает.

Изготовление опоры и вспомогательного столика

Для инструмента необходима опорная рама. Для ее изготовления понадобится большая труба и углошлифовальная машинка. Процесс изготовления:

Придерживаясь чертежа, на трубе вырезают паз под установку конденсатора. Для этого используют углошлифовальную машинку. Паз делают на прямоугольном сечении трубы со стороны широкой грани.
Для фиксации электродвигателя в уголках детали вырезают небольшие отверстия.
Затем сварочным аппаратом сваривают подготовленные уголки и заготовки труб. Получается рама.
Под установку двигателя в раме просверливают необходимое количество отверстий. Для этого используют электродрель.
Чтобы столик перемещался в нужное положение, на поверхности одной металлической пластины вырезают два паза. Пазы высверливают электродрелью. Их форма должна быть продольной. При этом во второй пластине, которая будет сверху, пазы делать не нужно.
Квадратную трубу и 2 металлические пластины сваривают сварочным аппаратом. Получается столик.
Столик и раму соединяют болтовым креплением.
Все неровности и шероховатые места на конструкции зачищают. К болгарке прикрепляют щетку по металлу и проводят шлифовку.
Краской покрывают все металлические элементы конструкции.

Для устойчивости с нижней стороны рамы устанавливают резиновые амортизаторы. Их фиксируют саморезами. Выключатель прикрепляют к конструкции согласно электрической схеме.

Установка и защита инструмента

Изготовление наждака своими руками из стиральной машины также включает его установку на станину. В качестве опоры используют строительный верстак, стол или стену.

Одна сторона мотора на верстаке фиксируются болтами, вторая — опирается на угол. Этот угол позволяет сохранять его в горизонтальном положении.
Из резинового шланга отрезают кусок и подготавливают окантовку для угла. Благодаря этому уровень вибрации станет меньше.
Из металлического листа толщиной 2,5 миллиметра изготавливают защитный кожух. Он создаст защиту от кусков, которые будут отлетать с абразивного круга во время работы. Металлическое полотно сворачивают полукругом.
Также во время работы от наждачного круга отлетает много искр. Чтобы защитить от них верстак, под рабочей зоной закрепляют оцинкованный лист.

Что берем для изготовления станка

Для сборки домашнего точильного станка потребуется главным образом рабочий мотор от стиральной машины. Можно взять от советской стиральной машины электромотор мощностью 200 Вт, например, от Риги-17 СМР-1,5. Хотя одни говорят, что оптимальная мощность 400 Вт, а другие – что при мощности более чем 300 Вт, точильный круг может разлететься на куски. Для редкого использования точильного станка достаточно мотора в 1000 оборотов в минуту.

Больше от стиральной машины ничего не потребуется, все остальное придется выточить или вырезать из подручного материала своими руками. А потребуется вам:

металл толщиной 2-2,5 мм для кожуха на точило;
трубка для вытачивания фланца;
точильный камень;
гайка для закрепления камня на шкиву;
пусковое устройство;
электрический кабель с вилкой;
металлический уголок или деревянный брусок для изготовления станины;

Подготавливаем фланец

Первым делом нужно изготовить фланец или купить готовый. Он должен по диаметру походить к втулке двигателя, и на него хорошо должен одеваться точильный камень. Фланец – переходная деталь между двигателем и точилом. Если изготавливать его из куска трубы своими руками, то необходимо на одном ее конце нарезать резьбу, примерно на расстоянии в 2 раза, превышающем толщину круга. Для нарезания резьбы используют метчик.

Второй конец трубки запрессовывается на вал двигателя путем нагрева, а потом закрепляется сваркой или болтом, просверлив сквозное отверстие в трубке и в валу. Ниже представлен чертеж, по которому можно выточить фланец у токаря. Не забудьте указать все диаметры, согласно вашему двигателю и точильному камню, если будете заказывать данную работу.

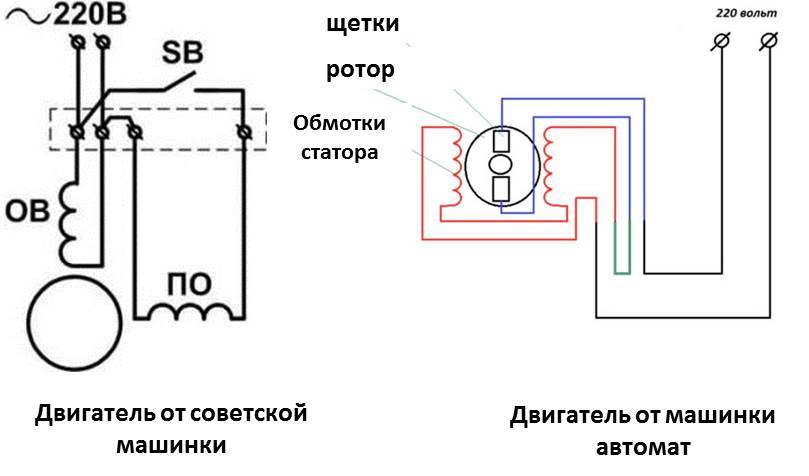

Подключаем двигатель и собираем основу

Следующий этап работ – подключение двигателя от стиральной машины к электрическому проводу с вилкой своими руками. Для этого необходимо у мотора от советской машинки найти пусковую и рабочую обмотку. Для этого используют мультиметр и замеряют сопротивление. Сопротивление рабочей -12 Ом, а пусковой обмотки – 30 Ом. К электрическому кабелю подключают выводы рабочей обмотки. При таком подключении точильному кругу нужно будет задавать вращение рукой. Поэтому многие делают для этого пусковую кнопку.

Используя двигатель от стиральной машины автомат, можно обойтись без пусковой кнопки. Точильный станок будет работать сразу после включения в сеть. На схеме справа представлено такое подключение. Самое главное – правильно определить вывод рабочей обмотки двигателя.

И последнее, что нужно сделать – это станину или основу, на которой будет крепиться станок. Кроме того, обязательно наличие защитного кожуха над точильным кругом, ведь от точильного камня могут лететь мелкие кусочки и пыль. Защитный кожух, лучше всего делать из металла толщиной 2-2,5 мм, хотя встречаются варианты станков, сделанных своими руками и с защитой из толстого пластика. Станина тоже может быть разной, самая надежная – из металлического уголка. Некоторые крепят станок к стене, кто-то предпочитает точило переносное.

В этом и плюс точила, сделанного своими руками, вы делаете его под себя, чтобы вам было удобно на нем работать. На фото представлены некоторые варианты самодельных станков.

Точильный станок – одно из самых распространенных приспособлений, изготавливаемых своими руками из двигателя от стиральной машины. Сделать из такой детали можно все, что угодно, если захотеть, даже медогонку. Но нужно быть аккуратным не только при изготовлении такого оборудования, но и при его использовании, чтобы не навредить своему здоровью. Удачи!
