Дровокол своими руками: инструкция по изготовлению самодельного помощника

Монтаж гидравлического устройства

Сборка механизма отличается сложностью. Для создания дровокола потребуются специальный цилиндр, масляный бак и узел управления потоками жидкости. Сначала делается рама, для большей удобности её можно смонтировать на колёса или специальное шасси. Это позволит перемещать устройство из одной точки в другую, сделав его мобильным.

На раму будет крепиться главная гидравлическая часть. Можно смастерить под основу прокладку из шумопоглощающего материала. Она поможет немного снизить уровень шума в процессе, убрать лишнее трение между рамой и гидравлической установкой. В центре устанавливается винт, который будет перемещаться к бревну.

Наличие электродвигателя в приборе позволяет ускорить процесс и заметно упростить поэтапность выполнения. Такое устройство будет работать намного быстрее, чем механизм с обычным домкратом. При отделке древесины будет задействована меньшая ручная сила, нежели при использовании механизма с мотором.

Если говорить о различиях заводской модели и агрегата, сделанного своими руками, то большой разницы у них не будет. Исключение составляют только ценовые показатели. Модели с завода стоят в несколько раз выше, чем те, что сделаны самостоятельно, но и мощность первых будет более высокой. Каждый сам выбирает для себя удобные варианты, но если имеется возможность создать конструкцию самостоятельно, то это поможет существенно сэкономить семейный бюджет.

В наше время наряду с альтернативными источниками энергии используются такие виды топлива как уголь, нефть или дрова. На дровах работают многие обогревательные приборы для частных домов – камины, печи, котлы и пр. До середины 19 века дрова кололи вручную, это требовало больших затрат времени и энергии. Механические дровоколы существенно облегчили человеческий труд. Первые модели работали на пару, были очень громоздкими, и изготовить их в домашних условиях было сложно. Сегодня, если вам нужно сделать дровокол своими руками: чертежи, фото, инструкции без проблем можно найти в интернете.

Заводской дровокол обойдется дороже, чем собранный своими руками

Требования к конусному дровоколу

Конструкция винтового колуна должна обеспечивать не только высокую надёжность и производительность, но и безопасность во время эксплуатации

Поэтому при выборе схемы агрегата и его изготовлении важно придерживаться требований к оборудованию этого типа и рекомендаций мастеров, опробовавших станок в деле

Гибкая передача — простой и доступный способ изменить скорость вращения винта при использовании высокооборотных электромоторов

• мощность электродвигателя должна находиться в пределах от 2 до 4 кВт;
• для снижения количества оборотов рекомендуется применять редуктор или гибкую передачу;
• частота вращения конусного винта — не более 500 об/мин;
• станок в обязательном порядке должен оборудоваться кнопкой включения/выключения (магнитным пускателем) и устройством защитного отключения (УЗО);
• вал конуса устанавливается на подшипниковых опорах;
• конус должен иметь упорную резьбу;
• при ремённой передаче лучше использовать двухручейные шкивы и пару клиновидных ремней;
• во время работы подача чурбаков должна осуществляться с их вертикальной ориентацией, иначе возможно заклинивание винта и повреждение установки.

Не стоит идти на поводу «умельцев», предлагающих простейшую конструкцию дровокола, в которой вал с клиновидным винтом зажимают в патрон мощной электродрели или перфоратора. Такое устройство не только имеет низкую эффективность, но ещё и очень опасно, поскольку удержать его в руках при повышенном сопротивлении древесины будет непросто. Если вы всё же решились использовать данную схему, то постарайтесь закрепить инструмент на прочном основании, чтобы использовать его традиционным способом.

Чтобы получить мобильную конструкцию, в приводе станка используют двигатель внутреннего сгорания

Обзор разницы между заводскими и самодельными дровоколами

Как уже было сказано выше, дровокол можно не только сделать своими руками, но и купить в готовой заводской сборе. Вся разница тут состоит, в основном, в цене. Например, гидравлический дровокол Engy Els-5030 с силой раскалывания примерно в 5 тонн обойдется вам где-то в 14-15 тысяч рублей. А модель помощнее, сила раскалывания которой составляет 12 тонн – 85-90 тысяч рублей. За такие деньги легко можно собрать пару дровоколов своими руками, видео выложив после этого в интернет.

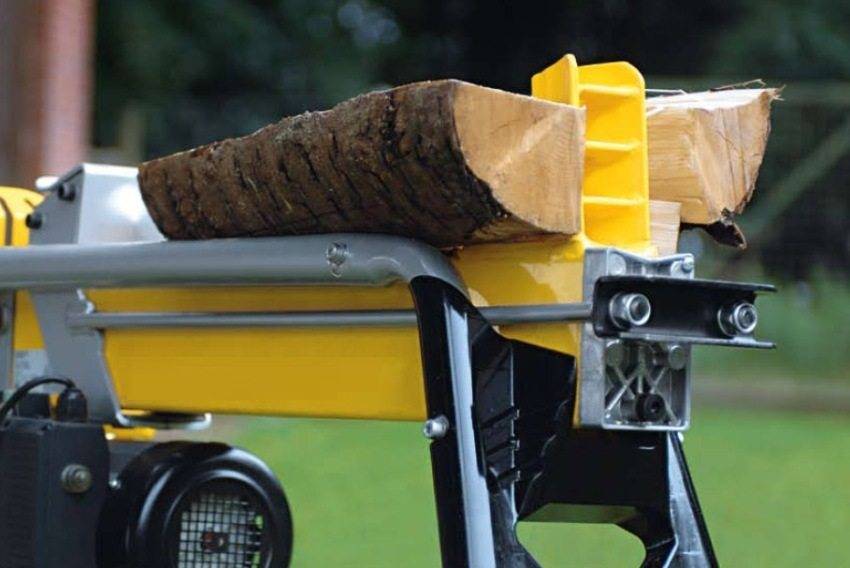

Принцип раскалывания бревна гидравлическим дровоколом

Основное преимущество дровоколов заводской сборки – это то, что вам не нужно тратить лишнее время и силы. Вы просто покупаете уже готовый механизм и пользуетесь им в свое удовольствие. С другой стороны, самодельная модель может быть настроена так, как вашей душе угодно. Вы можете установить какой угодно двигатель, любой тип передачи и настроить агрегат под любой размер дров. А обойдется самодельная модель в 2-3 раза дешевле, чем средняя заводская.

Что же касается внешнего вида, то здесь самодельные механизмы явно проигрывают заводской сборке, но ведь, когда речь идет об эффективности и производительности, внешний вид отступает на второй план.

Заводские модели имеют более презентабельный внешний вид, чем самодельные дровоколы

По итогам, можно сказать, что самодельные модели дровоколов стоят гораздо дешевле заводских и отлично подходят для домашнего использования. Если же вам необходимо регулярно колоть дрова в промышленных масштабах, то тут лучше воспользоваться заводским дровоколом. Выбор типа двигателя, расположения бревен, вида колуна и прочих нюансов зависит исключительно от ваших персональных нужд и предпочтений. Кроме того, никто не мешает вам видоизменить уже существующую модель дровокола ручной сборки и представить на суд пользователей собственную оригинальную модель.

Подбор материалов

Для выполнения работ понадобится подготовить небольшой список инструментов. Кроме того, необходимо иметь базовые навыки работы с электросварочным оборудованием. Из инструментов необходимо подготовить:

• сварочный аппарат и электроды;
• пассатижи;
• дрель;
• наковальню и тиски;
• линейку;
• шлифовальный круг;
• напильники и отвертки.

Найти все подходящие материалы будет сложнее. Одной из главных деталей конструкции является конус. Такой элемент обычно не продают в магазине. Однако и создать его в бытовых условиях довольно проблематично. Сначала эту деталь необходимо выточить, нарезать на конусе резьбу, подержать в печи и остудить в воде.

Такая технология создает определенные сложности для изготовления конуса своими руками. Однако существует и другой вариант. В любом городе можно найти магазины, в которых реализуются конусы, предназначенные специально для самодельных дровоколов. Кроме того, там можно найти все необходимые запчасти для такого устройства. Следует приобрести большой и малый шкив, подшипники, редуктор и вал.

Кроме таких элементов, потребуется создать крепкую станину. Ее можно сварить из металлических уголков. Кроме того, для станины понадобится стальной лист и подвес кардана старого автомобиля. Его можно приобрести на разборе за символическую цену. Чтобы дровокол можно было удобно перемещать, понадобится приделать к станине колеса. Лучше, чтобы они быть от каталки или велосипеда.

Остается найти еще одну деталь – мотор. Его можно взять из старой стиральной машины. Без двигателя работа устройства невозможна. По этой причине следует найти старую стиралку и вынуть ее электромотор. Чтобы удостовериться, что он работоспособен, следует воспользоваться мультиметром. Кроме того, для скрепления деталей друг с другом понадобится запастись болтами и гайками.

Гидроколун своими руками

Сделать гидравлический колун для дров не составит труда. Основная загвоздка является в его гидравлической части, схеме, способов соединения и расчете компонентов, что мы и рассмотрим.

Устройство корпуса, рабочего стола, клина и возможности транспортировки и подобные функции мы подробно рассматривать не будем, по той простой причине, что они в основном зависят от фантазии и нужд конкретного мастера. На основную задачу колуна они никак не влияют. Но ряд общих рекомендаций ниже все же приведем.

Минимум из чего может состоять самым простой гидравлический дровокол является:

• гидронасос;
• привод гидронасоса (двигатель);
• гидрораспределитель;
• гидробак;
• гидроцилиндр;
• рукава;
• соединительные элементы.

Перед тем как конструировать самодельный гидроколун нужно определиться с его мощностью, а именно, какое требуется усилие гидроцилиндра. Ошибка на данном этапе приводит к тому, что мощности привода может не хватить. Соответственно двигатель будет заклинивать на сучковатой древесине или больших поленьях.

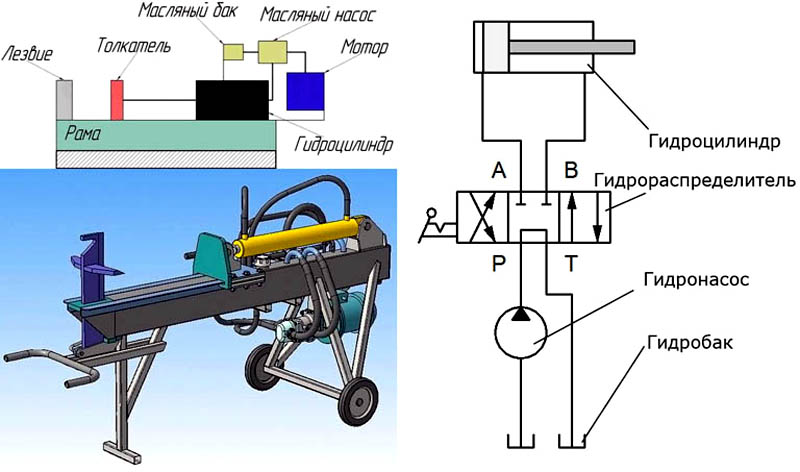

Ознакомиться с гидравлической схемой простого дровокола можно на фото. Она включает в себя минимум компонентов

Стоит обратить внимание на наличие собственного предохранительного клапана у гидрораспределителя. Его наличие никак не поможет улучшить или упростить основную задачу приспособления, но его всегда необходимо устанавливать. Если распределитель его не имеет, то требуется установка автономного клапана в систему

Если распределитель его не имеет, то требуется установка автономного клапана в систему.

Надо хорошо понять правило обратной зависимости производительности гидросистемы от требуемой для этого мощности привода. При подобном расчете в этой схеме приходится всегда жертвовать скоростью гидроцилиндра в пользу более низкой мощности двигателя. Но не всегда такое подходит. Промышленность требует сочетать в себе и высокую скорость цикла гидроколуна и низкое потребление мощности. В этом случае поможет своеобразный тип нагрузки: большой холостой ход гидроцилиндра и короткий нагруженный режим. Здесь нужно разделить потоки к гидроцилиндру по производительности в зависимости от режима работы.

Схемы ниже как раз решают подобную задачу. В работу берутся 2 насоса с разным объемом от одного привода или сдвоенный насос с различным объемом секций. Для примера представлены насосы НШ32 и НШ10.

Холостой ход гидроцилиндра обеспечивается суммарным потоком обоих насосов, предохранительный клапан в этом случае настроен на давление, много меньшее требуемого для обеспечения рабочего цикла(раскалывания). Когда гидроцилиндр упирается в заготовку, возросшее давление в гидролинии НШ32 сбрасывается через предохранительный клапан в бак, а обратный клапан ограничивает гидролинию лишь потоком и создаваемым давлением от НШ10. На схеме как раз показана нагруженная гидролиния от НШ10. После раскалывания заготовки давление в системе резко падает и предохранительный клапан закрывается и цилиндр вновь питаеся суммарным потоком. Все это ведет к высокой производительности колуна в холостом режиме, а также к экономии мощности приводного двигателя в нагруженном режиме

Для использования решения гидравлического колуна с двумя насосами представляем более полную, рекомендуемую схему

Источник схем: https://gik43.ru/articles/drovokol_svoimi_rukami.html

Пошаговое руководство по изготовлению пружинного дровокола

Для выполнения работы потребуются инструменты:

• УШМ (болгарка) с набором отрезных дисков и зачистных лепестковых кругов.
• Сварочный аппарат, современные бытовые устройства инверторного типа для сварки стальных конструкций сравнительно небольшие по массе. Процесс выполняется на постоянном токе, поэтому сварные швы получаются аккуратными, расплавленный металл электрода полностью заполняет стыки между деталями.
• Струбцины помогут соединять свариваемые детали.
• Мерительный и разметочный инструменты помогут изготавливать заготовки будущей конструкции.

Нужны материалы:

1. Швеллер №№ 10…16 (номер определяет высоты выраженную в сантиметрах).
2. Профильная труба 40·60 мм (30·60 мм).
3. Рельс длиной 300…400 мм.
4. Двутавр №№ 12…16.
5. Уголок № 30…50.
6. Втулка от подвески автомобиля (она может иметь износ).
7. Трубы диаметром 40…70 мм.
8. Пружина подвески легкового автомобиля, например, от ВАЗ.

Перед началом работы прорисовывается эскизный проект. Некоторые умельцы освоили программы инженерного проектирования, с помощью которых могут проработать детали будущего изделия. Подробности изготовления показаны ниже.

Примерная схема поможет сориентироваться в процессе изготовления установки.

Из швеллера изготавливается опора. К ней приваривают стойку. Для стойки лучше всего использовать двутавр. У этого вида проката высока жесткость. При длительных нагрузках изогнуть такой элемент довольно сложно.

Чтобы обеспечить устойчивость основанию, к нему приваривают укосины. Дополнительно из имеющихся труб создают упоры, они предотвратят возможное падение всего изделия.

Из швеллера вырезается опора для пружины. В ней пропиливается квадратное отверстие. Оно позволит в дальнейшем надежно зафиксировать элемент на стойке.

Высоту установки опоры определяют по длине имеющейся пружины. Попутно ориентируются на высоту всего дровокола, а также удобство использования его для человека. Удобно приподнимать груз, расположенный на высоте пояса. Приподнимать придется немного выше уровня груди.

Все эти размышления позволят выбрать высоту установки опоры для пружины на стойке.

Из уголков изготавливают укосины. Они будут удерживать опору. Тогда при динамическом нагружении дровокола не будут происходить смещения опорной поверхности.

Чтобы зафиксировать нижний конец пружины, нужно изготовить цилиндрический фиксатор. Для его изготовления используется небольшой отрезок трубы. Желательно, подобрать трубу по внутреннему диаметру пружины. Тогда она не будет смещаться в процессе работы.

В верхней части стойки выполняется прорезь. В нее устанавливают втулку. Затем ее проваривают. При монтаже нужно выдержать перпендикулярность к стойке. Ось втулки должна быть параллельной земле. Для сварки используют кондуктор, который позволит выполнить указанные условия.

Во втулку устанавливают вал. К нему приваривают коромысло (используется швеллер). На нижней части коромысла монтируют небольшой фрагмент трубы. В нем будет фиксироваться верхняя часть пружины.

Чтобы коромысло перемещалось свободно, в нем прорезается окно, его размеры зависят от параметров стойки.

К коромыслу приваривается профильная труба. На ее конец устанавливают зубило. Эти инструменты изготавливают из углеродистой стали У9…У10. Твердость такого металла составляет HRC 60…63. Такой инструмент прослужит долго. В процессе эксплуатации его несложно заточить с помощью УШМ и заточного круга.

Дровокол обретает рабочий вид. Выше зубила приваривают груз (часть рельса). Для удобства использования приваривается рукоятка. Чтобы меньше повреждать руки, надевают резиновые элементы. Они погасят вибрацию при ударах.

Для работы потребуется установить обрезок бревна большого размера. На него будут устанавливать поленья, которые придется разрубить.

Чурбак придерживают одной рукой. Приподнимают колун, а потом наносят удар.

Колун опускается вниз. Находящийся снизу фрагмент раскалывается. Зубило опускается ниже. Если происходит полное раскалывание, то острие ударяется в деревянную опору и не тупится.

Гидравлический дровокол ручной сборки

Если количество дров для заготовки очень велико, стоит задуматься над сооружением более сложного агрегата для их переработки. Гидравлический дровокол изготовить труднее, но вполне возможно. Вот принцип его действия: чурбан, под давлением цилиндра, по платформе скользит к ножам, где раскалывается на части. В зависимости от конструктивных особенностей ножа, чурка может разделяться на 2, 4, 6, 8 частей.

Собирая дровокол, нужно учитывать следующие параметры:

• горизонтальное или вертикальное расположение чурбана;
• наибольший размер заготовляемых при помощи механизма чурок;
• сила раскалывания полена, зависящая напрямую от размера гидроцилиндра и мощности двигателя.

Вам понадобятся гидравлический цилиндр, масляный бак, насосное оборудование, узел управления потоками жидкости, блок управления, двигатель.

Сначала нужно будет сделать раму, если в будущем вы собираетесь перемещаться на другое место заготовки дров, заранее подумайте о колёсном варианте дровокола. На раму прикрепляете часть сборки с гидравликой. Чтобы соединить в рабочую цепь эти элементы, лучше пригласить хорошего гидравлика.

Конструкция может быть более упрощённой: крестообразный нож заменяется колуном, а гидроцилиндр — домкратом, соответственно. Если вы использовали домкрат движущим элементом, то запомните, давление в нём создаётся только с одной стороны поршня, и обратный ход обеспечивается пружинами. В гидроцилиндре масло может создавать давление с разных сторон, благодаря подаче масла за или перед цилиндром. Это значительно ускоряет ход в обратную сторону.

Обзор самых популярных моделей для колки дров

Купить инструмент для колки дров можно в специализированных магазинах спецтехники или хозтоваров. Обычно их не привозят в большом количестве, поэтому лучше заранее поговорить с представителем магазина, чтобы уточнить есть ли в наличии устройство.

Чаще всего российские потребители хвалят специнструмент марки Logmaster.

Дровокол с механическим приводом марки Logmaster

Дровоколы этой серии отличаются высоким качеством сборки и удивительной производительностью.

Легкий, компактный, удобный – дровокол, придуманный американским инженером Джеймсом Клиффордом считается эталоном подобных машин

Легкий, компактный, удобный – дровокол, придуманный американским инженером Джеймсом Клиффордом считается эталоном подобных машин

Коротко о характеристиках:

• вес – 9,5 кг;
• тип привода – ножной;
• рабочее усилие – 1200 кг;
• цена – от 4 000 рублей.

Дровокол с механическим приводом марки Logmaster

Механический дровокол ZIGZAG от Yardworks

Механический дровокол ZIGZAG –один из самых лёгких механизмов для колки дров. Обеспечит простую и быструю колку поленьев без топора. Нажатием ножной педали на стальной клин создается давление в 1200 кг. Габариты обрабатываемого полена: диаметр до 25 мм, длина 45 мм. Стоимость такой модели 4900 рублей.

Дровокол ZIGZAG от Yardworks – простой и удобный инструмент, который просто необходимо иметь на даче

Механический дровокол ZIGZAG от Yardworks

Конструкция и особенности дровокола

Дровокол – специальное приспособление для колки дров, заменяющее привычный всем принцип заготовки «деревянного топлива» (топор плюс грубая мужская сила).

Несмотря на большое количество разновидностей дровоколов, их объединяют общие характеристики:

• габариты приспособления (могут быть как производственные, так и бытовые модели);
• мощность расщепления (величина, определяющая количество силы, которую нужно приложить для раскола полена);
• рабочие длина и диаметр (Для определения размеров деревянной заготовки).

Все эти параметры нужно учитывать при покупке нового или при сборке самодельного дровокола.

Проще не бывает

Простейший энергонезависимый ручной дровокол это не что иное как топор-колун. Если пользоваться им понемногу, но регулярно, чтобы выработались навык и глазомер, то он даже безопаснее механических и механизированных и производительнее первых. При условии, что конфигурация колуна и топорища оптимальны и согласованы.

Топор-колун прошел длительную эволюцию и продолжает совершенствоваться. Справа на рис. дан чертеж колуна Стрела, приспособленного для ручной колки суковатых и свилеватых кряжей; слева – топорища для него (колун на нем крепится клином). С топорищем как хотите, нравится вам махать топором или нет, а вот самый колун нам еще очень пригодится, см. далее.

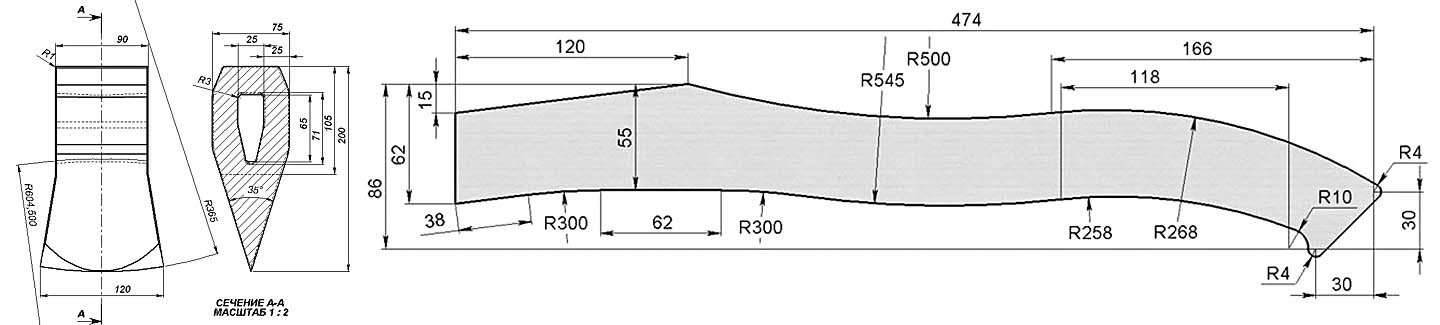

Чертежи колуна для дров Стрела и топорища к нему

Но и чего не надо

Опасный способ ручной колки дров

В интернете уже несколько лет гуляет находка некоего финского фермера: колоть чураки на дрова в автошине, см. рис. справа. Чем хорошо то, что расколотая чурка не развалится, а останется торчать в обечайке, непонятно. Зато понятно другое. Если при обычной колке дров промазать колуном вместо чурака по плахе, топорище больно отдаст в руки. Можно даже не удержаться на ногах и ушибиться. Но если промахнуться тем же колуном по резине, можно обухом получить по лбу. Так что не надо. Шина-дровокол курьез, но никак не полезный.

Установка двигателя и главного вала

После этого можно устанавливать ремни. Сделав это, проверьте траекторию их движения – она должна быть прямолинейной. Если это не так, просверлите новые отверстия в столешнице, куда и установите вал. После этого снова проверьте траекторию. Эту процедуру делайте до получения необходимого результата. Ремни должны передвигаться без биений, иначе, они могут слетать.

Установите конус на вал и закрепите его винтами. Конус должен быть установлен прочно, без люфта. На валу сделайте лыски. Они могут пригодиться в случае, если конус застрянет в полене. Извлекать его придется с помощью трубного ключа. Лыски обеспечат сцепление ключа с валом. После этого установите рассекатель (для его изготовления может пригодиться старый молоток).

Разновидности гидравлического дровокола

На рынке строительной аппаратуры представлены десятки моделей, стоимость которых варьируется от 15 до 250 тысяч рублей.

Цена устройства формируется, исходя из таких важных критериев:

• Мощность. Чем она выше, тем дороже оборудование.
• Тип двигателя.
• Вес.
• Максимальная длина полена.
• Если вы покупаете модель с электрическим двигателем, нужно смотреть на заявленное напряжение.

Источник питания может быть электрическим и бензиновым.

Рассмотрим особенности каждого типа:

1. Электродвигатель. В недорогих станках, предназначенных для эксплуатации в быту, установлен электрический двигатель. Модель предельно проста, экологически безопасна. Подходит для ежедневной работы даже в условиях гаража. А если изготовление дровокола производилось своими руками, и модель получилась достаточно компактной, вы без труда сможете перенести ее вручную. Пожалуй, главным минусом такого устройства является невозможность работы без электропитания.
2. Бензиновый мотор. Как правило, ставят на мощные модели. Транспортировать его к месту заготовки дров вручную уже не получится. Работающее на бензине приспособление имеет внушительный вес, стоит гораздо дороже. Но и эффективность такого аппарата значительно выше.

Электрический дровокол Sadko

В зависимости от способа закладки дров, различают такие виды колунов:

Вертикальный. Отличается компактными размерами. Движение резца осуществляется сверху вниз. Бревно устанавливается внизу в вертикальном положении. В продаже встречаются модели, в которых все происходит наоборот. Нож неподвижен, по направлению к нему движется дерево.
Горизонтальный. Самый популярный тип дровокола. Дерево укладывается горизонтально и движется к ножу.
Смешанный. Купить оборудование практически невозможно, оно считается большой редкостью. Как правило, закладкой двух типов обладают исключительно профессиональные модели

Универсальность – важное преимущество. Благодаря ей, процесс переработки ускоряется в разы. Чаще всего смешанные механические колуны устанавливают на больших предприятиях и лесопилках.

Чаще всего смешанные механические колуны устанавливают на больших предприятиях и лесопилках.

Поскольку покупка оборудования далеко не всем по карману, самодельный дровокол гидравлический своими руками становится наиболее эффективным и рентабельным решением. Все зависит от познаний мастера, его сноровки и бюджета. При хороших усилиях можно собрать практически профессиональное оборудование. И даже поставить станок «в линию» для выполнения автоматической торцовки. Если вы намерены создать гидравлический дровокол своими руками, необходимые чертежи и рекомендации легко найти в интернете.

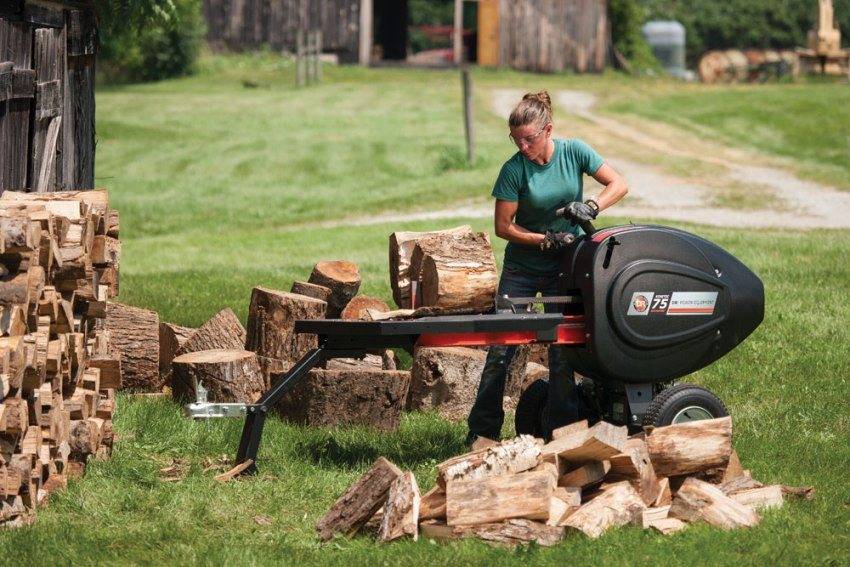

Самый популярный тип дровокола – горизонтальный

Дровокол на трактор

В основном это больше подходит для бизнеса. Так как производительность у такой системы значительно выше бытовых нужд.

Существует два вида.

1. Подвешиваются на трактор
2. Стационарные, подсоединяются к гидравлической системе.

Для тех кто разбирается, схемы выше помог сделать подобное устройство самостоятельно.

Стоит учитывать, что мощность трактор необходима от 20 л. с.

А вот как работает дровокол сделанный на базе МТЗ-82.

А вот еще один вариант: вертикальный гидравлический дровокол Дракон:

Не за горами осень. И, если ваша дача отапливается твёрдотопливным котлом, самое время подумать о заготовке дров. При большом объёме отапливаемых помещений механизированная заготовка явно предпочтительнее по производительности, чем обычный топор. Гидравлический дровокол (или, иначе, гидравлический колун) – хорошее решение проблемы.

Устройство и конструкция гидравлического дровокола

Автоматизировать процесс колки дров можно с использованием винтового агрегата с электрическим или ручным двигателем. Но только гидравлика может осуществить надежный прижим древесины к столу, что сделает работу более безопасной и качественной. Запитка насоса часто делается из бензиновых и электрических двигателей.

Допустимо использовать оба варианта, однако при изготовлении дровокола на трактор своими руками нужно отталкиваться от мощности имеющейся насосной установки. Второй агрегат дополняется рамой с колесами, чтобы его можно было перемещать, или Х-образным лезвием, делящим полено на 4 равные части. Единственным недостатком такой конструкции является то, что размер бруска дерева ограничивается шириной рамы.
