Анализ повреждений поршневой группы

Сухая и мокрая свеча что это означает и как влияет на запуск мотора

Большинство владельцев инструментов сразу прибегают к проверке состояния контактов свечи зажигания. Это делается для того, чтобы по состоянию свечи понять, в чем может быть причина невозможности запуска двигателя бензокосы. По состоянию контактов свечи можно делать соответствующие выводы о том, что может быть причиной неисправности. Диагностика свечи зажигания на триммере выполняется в следующем порядке:

1. Вывинчивается свеча зажигания, после чего она подлежит осмотру. Идеальное состояние электродов — если они имеют коричневый нагар (кирпичного цвета). Если свеча мокрая, имеет черный или белый нагар, то это говорит о соответствующих неисправностях
2. Если свеча мокрая, то в камере сгорания присутствует порция несгоревшего горючего, которое сливать не нужно. Очистите и просушите контакты свечи зажигания, после чего убедитесь в ее исправности. Для этого подключите ее к насвечнику, и расположите не поверхности цилиндра. Включите зажигания, и дергайте легко ручку стартера. При этом свеча должна выдавать качественную и постоянную искру. Если искра слабая или ее вовсе нет, значит следует заменить свечу зажигания
3. Не заводится триммер может еще по причине большого зазора между контактами свечи. Величина зазора между электродами свечи зажигания должна быть в пределах от 0,7 до 1 мм. Для выставления зазора используются специальные щупы

Это интересно! Сушить контакты свечи путем их прокаливания категорически противопоказано, так как этот способ приведет к порче детали.

Если на свече есть искра, но триммер при этом не заводится, значит причина заключается в подаче топливной смеси в камеру сгорания. Чтобы удостовериться в этом, следует выполнить такие действия:

• Набрать в крышечку из ПЭТ-бутылки или в шприц 20 грамм топлива
• Залить его в камеру сгорания через свечное отверстие
• Закрутить свечу зажигания
• Надеть подсвечник и произвести запуск двигателя

Если двигатель бензокосы заводится после проделанных действий, то причину неисправности следует искать непосредственно в топливопроводе и карбюраторе. Если же мотор не заводится даже после проделанных действий, значит нужно проверить исправность высоковольтного провода. Высоковольтный провод, как и свеча зажигания, относится к расходным материалам. Если есть подозрения на неисправность бронепровода триммера, то его следует заменить

Если после проделанных действий не удается произвести запуск двигателя бензокосы, тогда надо принять во внимание следующие рекомендации:

1. Если есть сомнения в исправности свечи зажигания и высоковольтного провода, то их рекомендуется сразу же заменить
2. Проверить исправность искрообразования, и если на новой свече отсутствует искра, тогда поломка связана с блоком зажигания — выход из строя катушки
3. Катушка зажигания не ремонтируется, а меняется. Если действительно диагностика указывает на неисправность катушки зажигания бензокосы, то ее не трудно заменить своими руками

https://youtube.com/watch?v=YixHJCGg9gg%3F

Если на искре есть свеча, и при этом она сухая, а триммер при этом не хочет заводиться, тогда переходим к проверке следующего узла — воздушного и топливного фильтров.

Это интересно! Если электроды свечи имеют красный или розовый цвет, то это говорит о том, что в составе используемого топлива содержится большое количество присадок. Следует отказаться от такого топлива, сменив заправочную станцию или марку бензина.

Неисправность неопределенной категории

В ряде случаев владельцам бензопил приходится решать более сложные задачи для полноценного восстановления функциональности своего режущего инструмента.

Бензопила не развивает полной мощности

Помимо рассмотренной выше проблемы с недостатком поступления в цилиндр бензина или воздуха, причина слабой мощности может заключаться в забитом глушителе.

Разгерметизация карбюратора и засор форсунки

Со временем винты, закрепляющие крышку карбюратора, могут ослабнуть или прокладки прийти в негодность. Забившийся фильтр или его неквалифицированная замена могут привести к образованию засора форсунок. Все это также негативно сказывается на работе бензопилы и сокращает срок эксплуатации.

Бензопила не держит холостые обороты

Нередко случается, когда после длительной транспортировки и постоянного использования бензопила отказывается ровно работать на холостом ходу. Как правило, это проблема устраняется регулировкой карбюратора.

О том, как правильно отладить работу карбюратора вы сможете узнать из данного видео:

Если карбюратор отстроен как часы, то необходимо проверить:

1. Топливную систему. Начать логичнее с топливного насоса.
2. Глушитель. Велика вероятность, что из-за обилия скопленной сажи двигатель не может нормально функционировать.

Бензопила теряет мощность под нагрузкой

Если в процессе работы мощность пилы куда-то пропала, то проблему следует искать в следующих местах:

1. В глушителе. Он, как вы уже поняли, имеет свойство забиваться.
2. В забитом топливном фильтре.
3. В плохо работающем топливном насосе.

Неисправность неопределенной категории

В ряде случаев владельцам бензопил приходится решать более сложные задачи для полноценного восстановления функциональности своего режущего инструмента.

Бензопила не развивает полной мощности

Помимо рассмотренной выше проблемы с недостатком поступления в цилиндр бензина или воздуха, причина слабой мощности может заключаться в забитом глушителе.

Разгерметизация карбюратора и засор форсунки

Со временем винты, закрепляющие крышку карбюратора, могут ослабнуть или прокладки прийти в негодность. Забившийся фильтр или его неквалифицированная замена могут привести к образованию засора форсунок. Все это также негативно сказывается на работе бензопилы и сокращает срок эксплуатации.

Бензопила не держит холостые обороты

Нередко случается, когда после длительной транспортировки и постоянного использования бензопила отказывается ровно работать на холостом ходу. Как правило, это проблема устраняется регулировкой карбюратора.

О том, как правильно отладить работу карбюратора вы сможете узнать из данного видео:

Если карбюратор отстроен как часы, то необходимо проверить:

1. Топливную систему. Начать логичнее с топливного насоса.
2. Глушитель. Велика вероятность, что из-за обилия скопленной сажи двигатель не может нормально функционировать.

Бензопила теряет мощность под нагрузкой

Если в процессе работы мощность пилы куда-то пропала, то проблему следует искать в следующих местах:

1. В глушителе. Он, как вы уже поняли, имеет свойство забиваться.
2. В забитом топливном фильтре.
3. В плохо работающем топливном насосе.

Неисправности китайской бензопилы: обзор популярных и пути их решения

Купить дешевую бензопилу производства Китая не составляет особой сложности: на рынках, в строительных гипермаркетах и в онлайн-магазинах представлено огромное количество бензоинструмента из Поднебесной. Однако за низкой ценой почти всегда скрывается плохое качество.

К наиболее популярным неисправностям китайских бензопил следует отнести:

1. Плохую работу системы смазки. Засоренные масляные каналы прочищаются, а если вышел из строя масляной насос, то необходима замена.
2. Рвется тросик стартера.
3. Поломку пластмассовой оси стартера. Для его замены подойдет обычный металлический болт.

В случае малейшего подозрения на неправильную работу бензопилы, стоит сразу же произвести полную диагностику инструмента. Только при правильной эксплуатации и своевременном обслуживании можно рассчитывать на продолжительный срок использования бензопилы.

Источник

Как избежать задиров на поршне у бензопилы

Приветствую Вас, дорогие читатели! Скоро весна, и многие отправятся на дачу. А это значит что настало время поделиться своим опытом мастера по ремонту садовой мототехники. Эта статья является лишь частью из небольшой серии. Вот ссылки на другие статьи:

За время работы мастерской, я накопил внушительную коллекцию фотографий различных неисправностей особое положение в которой занимает коллекция фотографий вышедших из строя цилиндро-поршневых групп.

Оплавление верхней части поршня.

На фотографиях видны трещины и отверстие в днище поршня, а также брызги расплавленного алюминия во внутренней его части. Произошло это по причине того что хозяин данного триммера отложил заведённый инструмент в сторону и принялся болтать с соседом по даче. Проболтав минут пять он дал газ на полную (работать в полгаза нельзя ) и начал работать, но триммер моментально заглох и перестал заводиться потому как днище поршня во время простоя начало перегреваться и попросту расплавилось.

Двухтактные двигателя садовой техники охлаждаются за счёт двух вещей: принудительного обдува цилиндра крыльчаткой маховика и поступающей в картер топливо-воздушной смеси. Первое больше охлаждает цилиндр, второе поршень. Никогда не оставляйте свою бензопилу на холостом ходу больше чем на минуту, лучше заглушите двигатель.

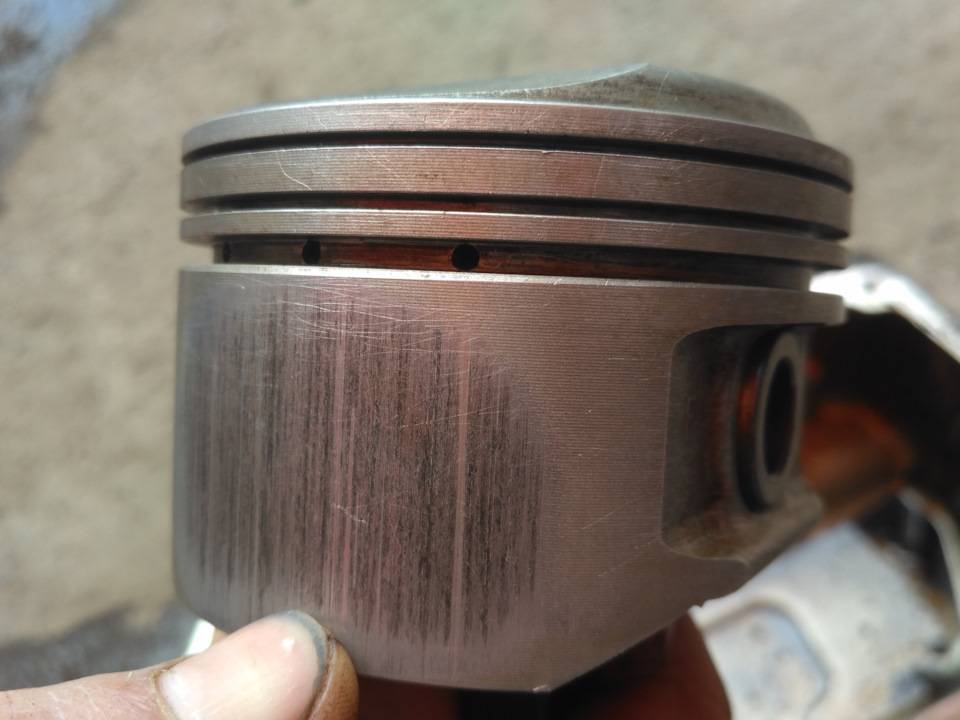

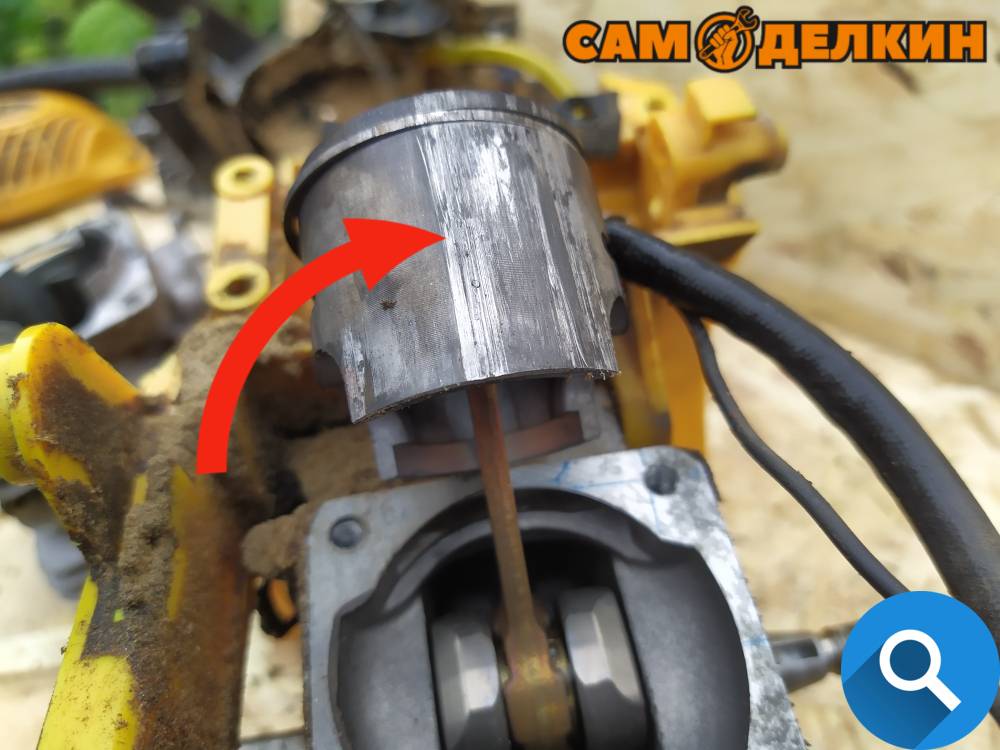

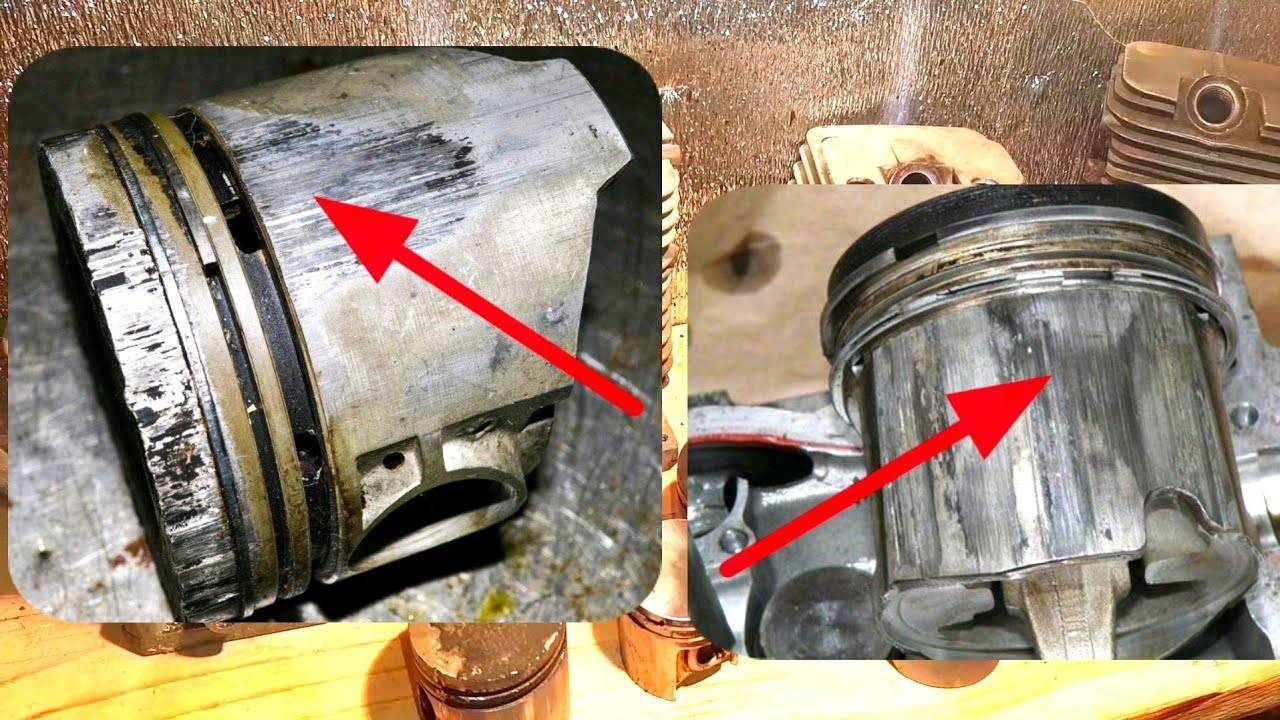

Задиры на поршне и цилиндре.

Могут возникнуть по ряду причин, первая из которых — сухой контакт. Как правило большое количество мелких задиров на поршне говорит о том что при работе использовался чистый бензин, а не топливная смесь. Напомню что рабочие обороты бензопилы находятся в районе 11-12 тысяч в минуту, с такой скоростью бензопила не проработает «в сухую» и минуты. Похожая картина будет наблюдаться при использовании старого топлива. Как правило, задиры появляются со стороны выхлопного окна, в зоне, наиболее критически воспринимающей масляное голодание.

Конкретно по этому поршню сказать от чего он пострадал больше достаточно трудно. Судя по копоти на его верхней части, масло лили абы как, не соблюдая никаких пропорций. Глушитель данного аппарата тоже был забит копотью, а из бака было слито прозрачное топливо. Судя по всему, это был чистый бензин, либо очень старая смесь. Но старая смесь чаще всего мутнеет, поэтому можно сделать два вывода: либо смесь старая, но масло в ней не двухтактное (некоторые по незнанке льют моторное), либо это чистый бензин.

Залегание и обламывание поршневых колец.

А вот пример того, что получается, если при приготовлении топливной смеси нарушать пропорцию и лить масло значительно больше необходимого количества. В результате использования смеси с высоким содержанием масла, либо смеси с маслом, не предназначенным для двухтактных двигателей, было вызвано интенсивное золообразование с последующим залеганием поршневых колец, одно из которых обломилось и вызвало критические повреждения поршня. Следует отметить, что кольца ломает не так часто, я бы даже сказал что достаточно редко, но двигателю от этого не легче.

В технических регламентах на старую советскую мототехнику мне часто попадались два «рецепта» приготовления топливной смеси для одного и того же аппарата. Одна пропорция считалась более экологичной (та где масла меньше), другая продлевала ресурс двигателя (та где масла больше). Но это было раньше, со старой техникой и старыми маслами. В наше время идёт непрерывная борьба за снижение вредности выхлопа, масла имеют совершенно иной состав а двигателя иную конструкцию, по этому я рекомендую Вам пользоваться той пропорцией, что указал сам производитель на канистре масла которое Вы выбрали.

А вот пример поршня с закоксованным кольцом и небольшим задиром. К счастью, данный аппарат удалось восстановить без замены ЦПГ, отделавшись лишь чисткой поршня от нагара, небольшой шлифовкой и заменой поршневого кольца. Вся поверхность поршня покрыта смолянистыми и зольными отложениями, здесь использование некачественной топливной смеси не вызывает сомнений. Цилиндр пострадал незначительно, видны небольшие выработки и отсутствие хонинговки, но задиров не наблюдается.

Вывод.Используйте только качественную , всегда свежую топливную смесь приготовленную с использованием масла для двухтактных двигателей. Не перегревайте инструмент и не оставляйте работать на холостом ходу на продолжительное время. Своевременно проводите техническое обслуживание, чистите и осматривайте свой инструмент после работы.

Почему бензопила не набирает обороты и глохнет

Если бензопила через минуту после пуска не способен набирать обороты или глохнет при нажатии на курок газа, вероятнее всего, карбюратор или картер двигателя негерметичны. Как и в предыдущем случае проблему можно решить проверкой на герметичность и регулировкой карбюратора.

Если бензопила не набирает обороты и глохнет после того, как он нормально работал около 5 минут, причина может заключаться в дефектном сапуне топливного бака. Вакуум, создающийся в топливном баке за время работы инструмента, не позволяет двигателю получать необходимое количество топлива для нормальной его работы, и по этой причине он будет неспособен набирать обороты или глохнуть. При этом, если остановить инструмент, открыть и закрыть крышку топливного бака и запустить бензопилу снова, инструмент будет опять нормально работать в течение примерно пяти минут, после чего престанет набирать обороты или заглохнет.

Причиной того что бензопила не набирает обороты, может стать и чрезмерный нагар в глушителе, который затрудняет выпуск отработанных газов, тем самым снижая мощность и обороты двигателя.

При желании необходимости проверить герметичность картера, но отсутствие специального инструмента, можно воспользоваться следующей методикой проверки.

Алгоритм проверки картера на герметичность

• Снять боковую крышку и шину с бензопилы.
• Выкрутить свечу зажигания и через свечное отверстие заложить шнурок с узелками в цилиндр, тем самым застопорив движение поршня и коленвала.
• В качестве шнурка с узелками можно использовать старый шнур от стартера, навязав на нем узелки через 3-5 см.
• Раскрутить ведущую звездочку бензопилы.
• Снять крышку масляного насоса и сам насос.
• Снять с бензопилы стартер.
• Раскрутить и снять маховик.
• Снять карбюратор.
• При помощи шприца, через отверстие под карбюратор в цилиндре, залить в картер бензин, при этом наблюдать за сальниками коленчатого вала. Если бензин будет протекать через них, значит сальники пришли в негодность и их необходимо заменить новыми.
• Установку сальников лучше доверить профессионалам.

Прогорел поршень: причины и что делать

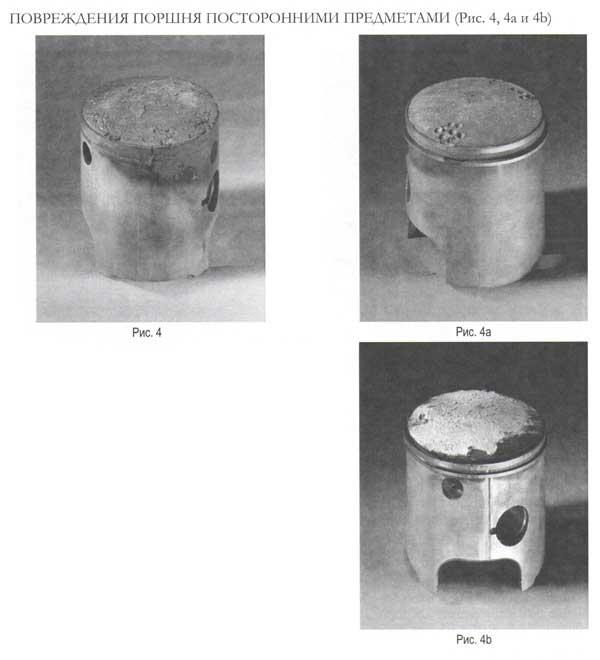

Изучение различных повреждений поршней показывает, что все причины дефектов и поломок делятся на 4 группы:

• перебои охлаждения
• несовершенство смазки
• неумеренно большое термосиловое влияние со стороны газов в камере сгорания
• механические проблемы.

Совместно с тем многие причины возникновения дефектов поршней взаимосвязаны, как и функции, выполняемые его различными элементами. В частности, дефекты уплотняющего пояса вызывают перегревание поршня, повреждения огневого и направляющего поясов, а задир на направляющем поясе ведет к нарушению уплотнительных и теплопередающих свойств поршневых колец.

В конечном счете это скорее всего спровоцирует прогар огневого пояса.

Почему прогорел поршень

Бедная горючая смесь

На 1 л бензина включает больше 16 кг кислорода. Она горит не очень быстро, мотор перегревается, падает энергия, как итог перегревается весь двигатель. Поршень в этом списке ключевой, ибо он алюминиевый (если не учитывать тюнингованные поршни) и находится прямо в зоне горения топлива. Как общеизвестно алюминий плавится около 660 °С, а когда размыслить, что предельно допустимая температура двигателя лишь 150 градусов, а потом 200 °С уже никакое масло не смазывает, то не долго расчитать, что бедная смесь всё таки способна накалить детали в середине мотора более нежели в 4 раза больше.

Плохой бензин

Бодяжный бензин прожигает поршень по той же причине — в результате перегрева. Потому, что бензин, который мы заливаем себе в бензобак, частенько, бензином зваться не может. Правильный бензин горит при достаточно низкой температуре, при этом очень усиленно расширяясь, ведь сущность любого газа, загоняемого в верхнюю мертвую точку (ВМТ), заключается в том, чтоб он предельно расширился относительно своего первоначального объёма, тем самым предельно убедительно толкая поршень книзу, а горение и выделяемая температура — это всё побочные эффекты, лишенный которых двигатель бы прекрасненько обходился. В плохом бензине, как и в нормальном, есть такие составляющие, как бензол, газолин и другие нехорошые вещества. Дело в том, что содержатся они в низкокачественных “бензинах” абсолютно в других пропорциях, а собственно в бОльших пропорцих, чем допускают стандарты.

Прогорел поршень признаки и симптомы

Эти два диво-компонента горят, выделяя побольше тепла и при этом имеют малый коеффицент расширения при сгорании, а и при этом ещё и, будучи в составе бензина, замедляют темп горения, снижая мощь. Следовательно, при езде на таком топливе для достижения должной тяги требуется петлять ручку газа больше, чем при езде на нормальном бензине, но вот несчастье: необходимую тягу мы получаем в комплекте с гораздо большей температурой горения и перерасходом топлива, а результатом этого и есть дыра в поршне.

На работе поршня сказывается множество факторов и невозможно однозначно дать ответ прогорит конкретный поршень или произойдет, какой-то иной дефект. Можно оценить вероятность свершения того или иного события. И для того чтобы не допустить наступление такого неприятного события как прогар поршня необходимо соблюдать правила записанные в РЭ. Ведь прогар поршня это чисто эксплуатационный дефект.

Прогорел клапан или проблемы с поршневой?

Прогоревший клапан – далеко не единственная причина снижения компрессии в цилиндре. Поэтому следующие шаги помогут нам понять, прогорел клапан либо это проблемы с поршневой системой.

Самый примитивный тест – залить в «подсевший» цилиндр несколько кубиков моторного масла, после чего повторить замер. Если компрессия возросла, значит, причина не в прогоревшем клапане, а в цилиндро — поршневой группе (ЦПГ).

Вытащите щуп и посмотрите на количество газов, вырывающееся из отверстия. Если двигатель сильно сапунит, причина в поршневой. Если же система вентиляции картерных газов справляется со своей задачей, прогорело седло клапана или же сам клапан. В более продвинутом варианте диагностики специальным прибором измеряется объем картерных газов.

Чтобы определить прогар клапана, а не поршня, осмотрите цилиндр с помощью эндоскопа. Заглянув внутрь двигателя, вы увидите прогоревший клапан. Если поршень остановился вверху и нет возможности развернуть камеру, чтобы посмотреть вверх, слегка покрутите мотор стартером либо ключом за шкив коленчатого вала.

Проверка карбюратора и признаки необходимости его регулировки

От хорошего состояния карбюратора зависит номинальная мощность двигателя и экономия расхода топливных ресурсов. Карбюратор бензопилы функционального отличия от автомобильного не имеет. Он смешивает пары бензина с поступающим через трубу воздухом и подает их дальше в камеру для сгорания. Он состоит из:

• воздуховода или трубки для подачи воздуха;
• топливопровода или топливоподающей трубки для его смешивания с воздухом;
• воздушной заслонки.

Признаком необходимости регулировки карбюратора:

• сильные вибрации в виду разбалансировки винтов. Двигатель с исправным карбюратором работает ровно, по звуку напоминает ход в четыре такта;
• повреждения колпака защиты;
• износ системы поршней, которая уже требует иной смеси по составу;
• непроизвольное заглушение двигателя, невозможность его повторного или изначального запуска;
• необоснованное повышение потребления бензина, при этом мощность двигателя может оставаться прежней, а чаще всего снижаться;

Как восстановить работоспособность

Поэтому порядок действий зависит от того, когда именно глохнет пила:

• Сразу после запуска – слишком много масла в топливной смеси. В этом случае октановое число бензина уменьшается, и пила работает только на подсосе.
• При наклоне – мало топлива в баке. Эту проблему решить легче всего – достаточно долить бензин.
• Запускается с трудом и сразу глохнет – свеча покрыта нагаром или залита. Деталь нужно вывернуть и промыть. Если смола уже застыла, нагрейте свечу зажигалкой и после этого очистите ее. Только действуйте аккуратно, чтобы не повредить контакты. Затем свечу промойте в бензине и высушите. В это время посушите цилиндр: несколько раз потяните трос стартера. Поставьте свечу на место.
• На холостых оборотах – засорен глушитель. Нужно снять его с инструмента, промыть жирорастворяющим средством или бензином, просушить и установить на место. Пила глохнет на холостых оборотах также при увеличении зазора между свечой и проводом. Решить проблему поможет его регулировка.

Каждая из описанных причин проявляется на определенной стадии работы инструмента.

• Сразу после начала работы – сбились настройки карбюратора. Отрегулировать его можно на холостом ходу болтами L и Н.
• На максимальных оборотах – засорен топливный фильтр или сапун. Фильтр нужно заменить. Сапун прочистить тонкой иглой.
• При нагрузке – засорен воздушный фильтр. Его нужно достать, продуть для удаления пыли. При значительном загрязнении промыть и тщательно просушить.
• Работает исключительно на подсосе – не исправен бензонасос. Деталь нужно снять и проверить, не сочится ли топливо. Если бензин подтекает, замените уплотнительную прокладку или полностью замените насос.
• Глохнет после нагрева – неисправность магнето. В большинстве моделей инструмента эта деталь не подлежит ремонту, поэтому ее нужно заменить.

Зачем на поршне три кольца?

Два верхних кольца, устанавливаемых в канавки поршней, нужны для поддержания компрессии. На рисунке эти элементы обозначены цифрами «1» и «2». А нижнее кольцо, обозначенное как «3», является маслосъёмным:

Меньше, чем 3 кольца на поршне, в 4-тактных ДВС не используется

При работе двигателя происходит разогрев деталей, от нагрева металл расширяется, а величина всех зазоров уменьшается. Если зазор между концами кольца будет меньше, чем рекомендовано изготовителем, то после прогрева такое кольцо царапает стенки цилиндра. Замеры нужно производить без разогрева детали, причём само кольцо обязательно помещают в цилиндр:

Промер зазора нельзя выполнить, не имея доступа к блоку цилиндров

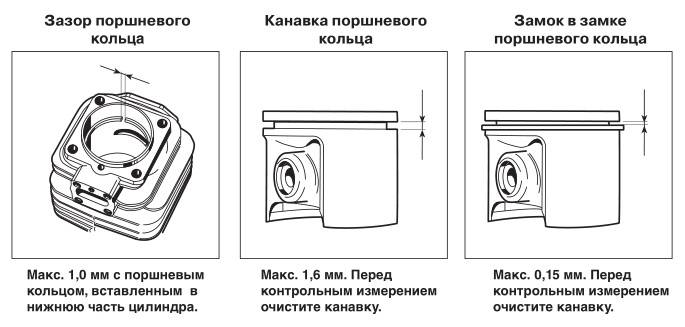

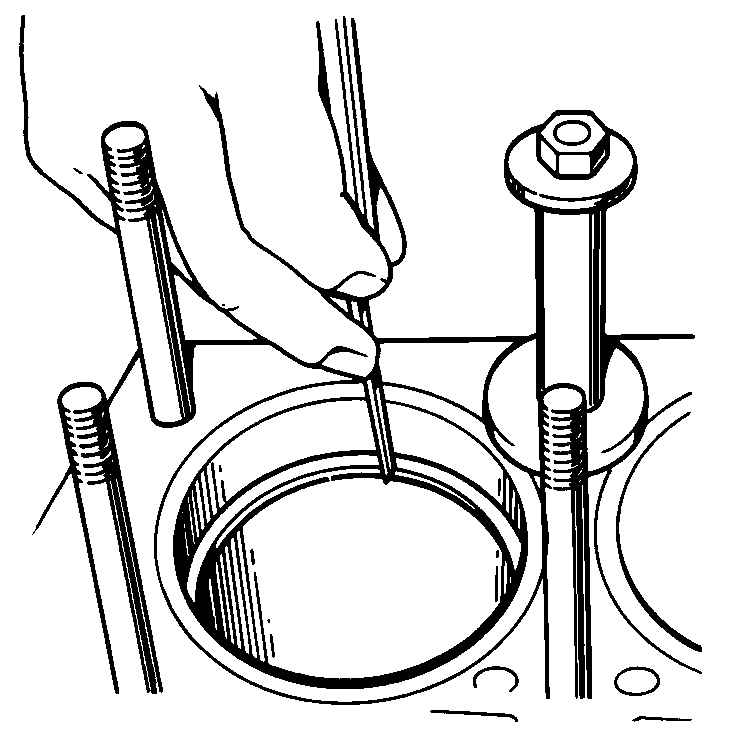

Чтобы узнать величину зазора, используют специальные щупы (планки). Обычно рекомендуемые величины находятся в следующих пределах: 0,2-0,5 мм. И всё же, обязательно сверьтесь с документацией!

Все знают, какой зазор является рекомендуемым для двигателей ВАЗ: на поршневых кольцах, создающих компрессию, он должен быть равен 0,25-0,4 мм (не меньше 0,25 мм). Для маслосъёмных колец подходят другие значения – 0,25-0,5 мм. Как видите, нижний предел здесь является одинаковым, но это верно не для всех ДВС.

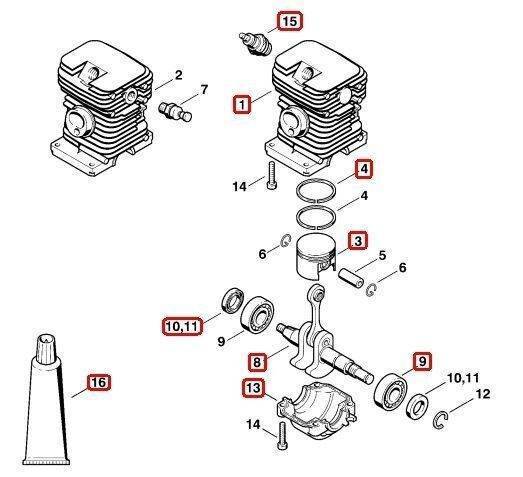

Замена поршневой группы

При необходимости замены цилиндра и поршня бензопилы Партнер 350 её необходимо разобрать по алгоритму, описанному выше. Поршень закреплен в верхней точке шатуна коленчатого вала при помощи поршневого пальца. Между пальцем и шатуном установлен сепаратор с роликовыми подшипниками.

Для замены поршня и цилиндра, необходимо вынуть поршень из цилиндра и снять его с коленчатого вала, для этого с одной стороны поршня при помощи кусачек и небольшой отвертки, вынимается стопор поршневого пальца.

Затем с противоположной стороны его выдавливают при помощи отвертки небольшого размера. Если палец выходит туго, его можно потихоньку выбить при помощи молотка и выколотки, подходящей по размеру, но меньшей, чем диаметр посадочного отверстия пальца поршня.

Для проверки правильности установки необходимо взять коленчатый вал с установленным на него поршнем таким образом, чтобы вал, на который устанавливается маховик был в левой руке, при этом стрелка должна смотреть от вас.

После того как новый поршень смонтирован на коленчатый вал, на него устанавливается кольцо, после чего поршень вставляется в цилиндр, при этом детали должны быть смазаны моторным маслом, что позволит не сломать кольцо и облегчить процесс. Далее, устанавливается картер.

Мастера сервисных центров использую алгоритм замены поршневой группы, который позволяет провести работу без полной разборки бензопилы Партнер 350. Как происходит такая замена можно посмотреть на видео.

Подведем итоги
