Устройство мауэрлата ↑

ustanovka-1 ustanovka-2 ustanovka-3 ustanovka-4

Установка мауэрлата отличается по технологии закрепления к стенам:

кладка из кирпичей. Конструкцию фиксируют к деревянным брускам, вмурованным в стену на 2–3 ряда ниже ее верхнего края. Для закрепления используют скобы.
ячеистых блоков. В этом случае под крышей потребуется прежде залить железобетонный армпояс. При этом в заливку закладывают резьбовые шпильки Ø 1,2–1,4 см с минимальным шагом 150 –200 см. В заготовках под шпильки просверливают отверстия и притягивают брусья мурлата к стене, используя гайки и шайбы.
при возведении стен из кирпича шпильки можно вмуровывать сразу в кладку. Достаточно глубины в три ряда. Расходы можно сократить, если заменить шпильки простой арматурой и приварить гайки.
в кладку из кирпичей, сохранив тот же отступ от верха стены в три ряда, вкладывают 3 или 4-миллиметровую стальную проволоку. Ее концы выводят как наружу, так и вовнутрь. Их длины должно хватить на обвязку брусьев мурлата.

Совет Нередко при устройстве мурлата требуется сращивать брусья. Для этого выполняют их зарезку в полдерева и скрепляют либо при помощи болтов, либо используя гвозди.

Посмотрите, как на практике осуществляют устройство мауэрлата видео.

https://youtube.com/watch?v=4rJr_c0NZeM%3F

2022 stylekrov.ru

Требования к мауэрлату

Выполнять мауэрлат следует из такого же материала, как и всю стропильную систему. Это значит, что в случае стропил из дерева и основание для них должно быть деревянным, а если кровля монтируется из металла, то лучшим вариантном для мауэрлата будет двутавр либо швеллер. Стоит сказать, что довольно часто в каркасном строительстве не используется отдельная балка для крепления стропил, в этом случае функции мауэрлата принимает на себе верхний венец стены, который обвязывается с 2-4 нижерасположенными бревнами. Так как кровля сама по себе имеет большой вес, то мауэрлатная балка не должна быть слишком большой, но со своими задачами она должна справляться в течении долгих лет. Опытным путем установлено, что оптимальным решением будет использование бруса с квадратным сечением со значением 10 или 15 см, а также с прямоугольным — 10х15 см или, 15х8 см, читайте подробнее про размеры мауэрлата. Круглые бревна использовать не целесообразно, так как они не дадут максимально прочного сцепления и придется приложить много усилий для выравнивания нижней части. Если все-таки принято решение монтировать мауэрлат из бревна, то стоит выбирать изделие с диаметром в 18 см.

Как правило, укладка мауэрлата производится сплошным рядом вдоль стен. Однако, в том случае, если стропила устанавливаются с шагом в 150 см, допускается монтаж основания сегментами, то есть под каждую из ног

Кроме того, важно брать во внимание способ установки стропильной системы, полезно знать: способы крепления стропил к мауэрлату. Принято различать два варианта:

скользящий монтаж, при котором стропила лишь немного опираются на мауэрлат, а их край свободно свисает; монтаж в упор, то есть конец стропил упирается в мауэрлат, такое крепление напоминает пазо-гребневое замковое соединение, однако, важно иметь в виду, что запилы следует делать в стропилах, а не в самом мауэрлатном брусе, так как это может привести к ослаблению его прочностных характеристик. скользящий монтаж, при котором стропила лишь немного опираются на мауэрлат, а их край свободно свисает; монтаж в упор, то есть конец стропил упирается в мауэрлат, такое крепление напоминает пазо-гребневое замковое соединение, однако, важно иметь в виду, что запилы следует делать в стропилах, а не в самом мауэрлатном брусе, так как это может привести к ослаблению его прочностных характеристик

Кроме того, использовать необходимо только качественные балки, высушенные правильным образом. Что касается вопроса, как крепить мауэрлат, то ответ зависит от материала изготовления стен дома. Например, для строений из бетона не предусматривается дополнительная балка, так как такие стены способны выдерживать довольно высокие нагрузки

Не стоит забывать об обработке деревянных поверхностей защитными средствами от огня, влаги и жучков. Кроме того, использовать необходимо только качественные балки, высушенные правильным образом. Что касается вопроса, как крепить мауэрлат, то ответ зависит от материала изготовления стен дома. Например, для строений из бетона не предусматривается дополнительная балка, так как такие стены способны выдерживать довольно высокие нагрузки

В деревянной постройке верхний венец будет выполнять функцию мауэрлата, конечно, важно его укрепить и тогда стены отлично справятся с оказываемым на них давлением. Для щитовых построек также не требуется мауэрлатная балка, так как не предполагается устройство тяжелой кровли

Однако, что касается кирпичных домов или строений из газобетонных блоков, то здесь имеется несколько способов монтажа мауэрлата

Однако, что касается кирпичных домов или строений из газобетонных блоков, то здесь имеется несколько способов монтажа мауэрлата.

Пояснения к монтажу

Технологические пояснения к монтажу опорной части крыши состоят из:

соединения мауэрлата;
крепление стропил к мауэрлату;
размеры балки, толщина, сечение;
армопояс под силовую опору.

Соединение мауэрлата

Соединение, а, точнее, крепление балок к стене осуществляется несколькими способами:

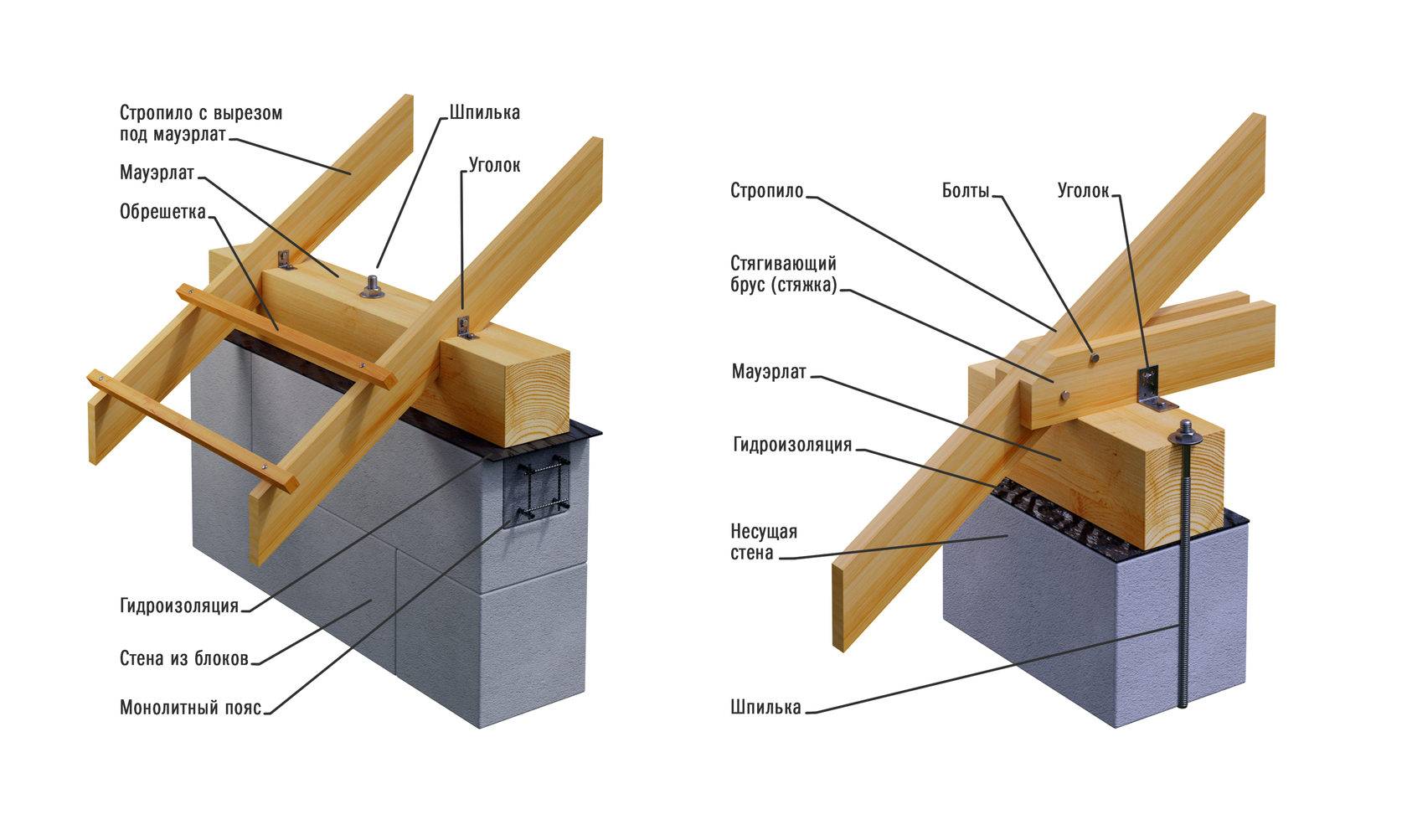

Установка на резьбовые шпильки. Это способ также подразделяется на несколько подвидов:
Вариант 1. В свежий бетон, в процессе устройства стяжки на верхнем срезе стены, замуровываются металлические стержни с нанесённой резьбой (резьбовые шпильки). Далее, они пропускаются через выполненные в силовом каркасе отверстия, закрепляются гайкой. Разновидность этого способа – установка шпилек в процессе выкладки последних верхних рядов стены из кирпича.

Вариант 2. В жёсткой основе стены выполняются отверстия, в которые вбиваются пластиковые дюбели, – пробки. В них вкручивается резьбовая шпилька, причём нижняя часть резьбы выполнена с широким шагом, как у саморезов по дереву. Дальнейшие шаги – по варианту

Монтаж посредством анкеров. Установка деревянного изделия осуществляется на рамные анкера или болты, – для этого отверстия выполняются заодно, сквозь балку и стену одновременно.

Фиксация посредством скоб. Крепление каркаса осуществляется металлическими скобами, выполненными в виде растянутой по ширине заглавной буквы «П». Одна острая часть вбивается в предварительно замурованный при кладке стены, деревянный брусок, другая – в мауэрлат.

Крепление проволокой. Балка фиксируется к стене проволокой, предварительно вмонтированной в армопояс или кладку стены.

Метод расклинивания. Один из наиболее простых недорогих методов. Сквозь выполненные отверстия в силовой конструкции и стене забивается арматура того же диаметра. Далее, между арматурой и деревянной балкой вбивается металлический клин, или, например, можно вкрутить с противоположных сторон два самореза диаметром 4…6 мм. Глубина отверстия в стене должна быть равна и или быть больше на 25…50% толщины бруса. Метод подходит для небольших домов, размерами по сечению не более 10 х 10 метров.

Крепление стропил

При соединении деревянных деталей больших размеров, следует помнить, что древесина от воздействия перепадов температуры и влажности меняет свои поперечные и линейные размеры, – «дышит».

Отсюда произошло два основных вида соединения стропил:

«Жёсткое», предполагает прочную взаимосвязь соединённых деталей с ограничением перемещения в нескольких плоскостях. Выполняется двумя способами:
- применением подшивного бруска с фиксацией металлическими уголками;
- созданием на стропиле опорного «седла», с дальнейшей фиксацией гвоздями, проволокой или скобами.

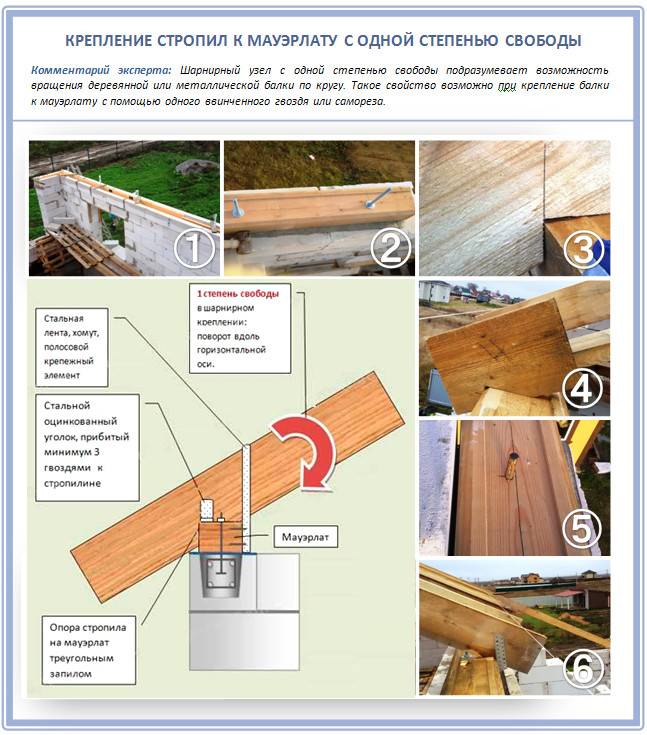

Скользящая фиксация, допускает движение в двух плоскостях. В последнее время наиболее распространены способы:
- Вариант 1. Выполнение запила с последующей установкой на мауэрлат. Закрепление осуществляется гвоздями либо скобами, либо посредством крепёжных пластин.
- Вариант 2. Протягивание стропил за пределы стены с фиксацией единичными пластинами.
- Вариант 3. Крепёж производится металлическим крепежом под общим просторечным названием «салазки», – обеспечивает надёжную связь «балка – стропила» и придаёт свободу перемещения.

Материалы изготовления мауэрлата

Мауэрлат может быть изготовлен из деревянного бруса, доски, бревна, а также из металлических профилей — швеллера, трубы, двутавровой балки.

Чаще всего мауэрлат делают из бруса. Его размер в сечении в определенно степени зависит от размера, а значит, и веса будущей кровельной системы, а также от размера стропильных ног.

Чаще всего мауэрлат изготавливается из деревянного бруса

Однако, учитывая то, что мауэрлат должен прочно укладываться по торцу стены, распределяя нагрузку, скрывающие или изгибающие напряжения в нем невелики, а с нагрузкой на сжатие древесина справляется неплохо. Поэтому сложных расчётов сечения мауэрлат в большинстве случаев не требует, и обычно используются брусья со сторонами, кратными 50, начиная от 100×100.

В таблице ниже приведены размеры сечений пиломатериалов, наиболее часто использующихся при возведении конструкций крыш в индивидуальном строительстве.

Элементы стропильной системы	Сечение пиломатериала, мм
Мауэрлат	Брус 100×100, 100×150, 150×150, а иногда и более.
Стропильные ноги	Доска или брус 60×150, 80×150, 100×200 – по результатам расчетов
Прогоны	Брус 100×100, 100×150, 100×200.
Затяжки (ригели)	Доска 50×100, 50×150.
Стойки	Брус 100×100, 150×150.
Подкосы, кобылки, доска карнизного короба	Доска 50×100.
Ветровые торцевые и подшивные доски	Доска 20×100, 25×150.

Брус для мауэрлата необходимо выбирать тщательно, обращая внимание на его ровность и целостность. Поведенный, деформированный пиломатериал приобретать не стоит даже в целях экономии, так как его сложнее будет установить на ровные поверхности стены, не создавая в нем внутренних напряжений. На древесине не должно быть глубоких и широких трещин и сучков

На древесине не должно быть глубоких и широких трещин и сучков.

Сучки опасны не только тем, что отличаются от всей древесины своей плотностью и выделением из них смолы, как думают многие, но еще и тем, что значительно ослабляют брус. Кроме того, если на сучок попадает крепление стропила, то в него сложнее будет вкрутить крепежный элемент или забить скобу, и к тому же они будут плохо держаться в такой структуре древесины.

Доски, скрепленные между собой, используются для более легких стропильных систем, не имеющих утеплительного «пирога», например, при постройке дачного летнего домика. Для такого варианта мауэрлата, подойдут, например, доски толщиной в 30÷50 мм, уложенные в один или два слоя.
Из металлических элементов мауэрлат изготавливается редко, но профили иногда используют для комбинированных вариантов, в которые входят как древесина, так и металл.

Деревянный мауэрлат усиливается стальной трубой

При использовании такого варианта нагрузка от стропил распределяется не только на древесину, но и на трубу, уложенную поверх бруса через деревянные вкладыши и притянутую к мауэрлату хомутами. При выборе труб для усиления мауэрлата необходимо придерживаться некоторых критериев их выбора:

— так как трубы будут пропущены в сквозные отверстия в нижней части стропил, они не должны иметь слишком большого диаметра – достаточно 40÷50 мм.

— необходимо брать только новую трубу, причем перед установкой ее обязательно нужно покрыть антикоррозийной краской.

Отверстия в стропилах для прохождения трубы необходимо делать, отступив от их нижнего обреза примерно 100÷120 мм.

В деревянном мауэрлате делаются вырезы, в дно которых будет упираться торцевая сторона стропильной ноги. Иногда на доске мауэрлата отверстия для установки стропил формируются с помощью закрепления на определенном расстоянии друг от друга отрезков бруса высотой в 80÷100 мм. Ширина между устанавливаемыми отрезками брусков должна превышать толщину стропилины, примерно на 8÷10 мм, чтобы она свободно входила в подготовленный зазор.

Благодаря тому, что стропила не будут жестко закреплены на мауэрлате, а установлены на скользящие крепления, система получит возможность небольших смещений при усадке строения.

Схема стропильной системы с деревянным мауэрлатом, усиленным стальной трубой (балкой)

На данной схеме представлен вариант с использованием комбинированного варианта мауэрлата, состоящего из деревянного бруса и трубы, выходящей за пределы несущих стен по их длине. Эта конструктивная особенность позволяет сразу же сделать основу для защитного козырька на фронтонной части крыши.

Оборудование для кровельных работ

Помимо ручных инструментов застройщики охотно прибегают к электрооборудованию, которые ускоряют процесс монтажа и делают его гораздо проще. Согласитесь, что пилить электропилой гораздо сподручнее, нежели использовать стандартную ножовку.

Электрический рубанок и электропила. Данные инструменты пригодятся при монтаже деревянных элементов обрешетки и стропильной системы вцелом
Электрическая дрель и шуруповерт. Здесь тоже все просто. Используются при креплениях кровельного материала

При настиле стальных листов фальцевым методом вам понадобится специальный станок, который создает картины по длине, равную скату. Кстати, картиной называют сцепленные между собой отдельные элементы металла, которые в последующем будут укладываться на крышу. Как правило, их сборку производят на земле, а лишь затем поднимают на рабочее место.

Помимо всего в холодное время года некоторые кровельные покрытия имеют свойство замерзать, поэтому застройщики используют газовые горелки. Они же используются в качестве инструментов для плавки мастики.

Практически любое строительство требует наличие крана, поэтому если вы собираетесь применять очень тяжелые конструкции, решите этот вопрос с какой-нибудь фирмой еще до начала строительства – это сэкономит вам уйму времени.

Что влияет на геометрические параметры?

В большинстве случаев оптимальным вариантом для изготовления является деревянный брус, с которым практичнее работать, по сравнению с бревнами. Прямоугольная форма сечения бруса облегчает установку, благодаря чему он более устойчив и удобен при монтаже.

Учитывая особую функцию, которая отведена мауэрлату, сечение мауэрлата определяется с особой скрупулезностью и зависит от следующих моментов:

геометрических размеров возводимого здания;
конструкции кровли, включающей применяемый для покрытия и изготовления стропил материал;
особенностей климатического пояса, где производится строительство;
наличия мансардной постройки, увеличивающей нагрузку на контур.

Главным фактором, влияющим на размер опорной рамы, является конструкция крыши, которая выполняется:
Классической формы, имеющей от одного до четырех скатов.

Пирамидального очертания со шпилеобразным возвышением.

Складчатого типа. Плоского вида. Сферической или шатровой формы. Крестообразной, ломаной конфигурации.

Учитывая, насколько важную роль для крышной конструкции играет мауэрлат, размеры бруса (сечение, толщина) должны быть подобраны с особой тщательностью

Сечение мауэрлата выбирается с учетом конфигурации, особенностей кровли, а также ее массы. Наиболее часто применяются классические размеры, выраженные в миллиметрах, предназначенные для следующих типов строений:

малых архитектурных форм – 100 х 100;
двускатных крыш – 100 х 150;
усиленных конструкций – 150 х 150;
сложных мансардных построек жилых зданий – 250 х 250.

Профиль, размеры мауэрлата и факторы, на них влияющие

Большинство строителей для изготовления опорной рамы используют древесину вместо стального профиля. Это связано с доступностью материала, уменьшенным весом, легкостью обработки, простотой крепления и приемлемой ценой.

Чтобы стропильная система не разрушила стены, используется обвязка их верхней кромки брусом большого сечения, который называется мауэрлат

Используются балки различного профиля:

квадратного;
прямоугольного.

Конфигурация сечения обеспечивает повышенную устойчивость и облегчает монтаж.

Размер поперечного сечения элементов рамы определяется конструкцией и формой кровли, а также ее весом. Применяются определенные виды сортаментов:

10х10 см – для небольших строений;
10х15 см – для крыш двускатного типа;
15х15 см – для нагруженных стропильных ферм;
25х25 см – для массивных мансардных конструкций.

Габариты опорных балок определяются в зависимости от следующих факторов:

размера коробки строения;
конструктивных особенностей кровли;
массы кровельной системы;
материала стропил;
климатических условий эксплуатации;
наличия мансардного этажа.

При возрастании нагрузки от крыши сложной конструкции необходимо использовать балки прямоугольного сечения с увеличенной площадью опорной поверхности.

Особенности устройства мауэрлата в зависимости от типа крыши

В зависимости от типа крыши — двускатная, трех или четырехскатная, а также вальмовая или односкатная, мауэрлат будет иметь нюансы крепления.

Для односкатной крыши

Опорный брус для стропильной системы этого вида крыши требует увеличить высоту одной стены, так как здесь отсутствует скат. Для этого применяется формула расчета прямоугольного треугольника. Толщина мауэрлата зависит от угла односкатной крыши. Сначала верхний слой стены застилается рубероидом, затем брус фиксируется к стене анкерами. Уровнем измеряется горизонтальное расположение, затем болты затягиваются.

Для двускатной крыши

В этом случае приспособление фиксируется всегда на две противоположные стены — на них будет опираться крыша. При строительстве дома из бруса или бревен такое приспособление не понадобится. Если в доме имеется по центру несущая стена, то мауэрлат захватывает 3 точки опоры — параллельные и несущую. Расстояние от внешнего края стены должно быть не менее 5 см.

Для трехскатной крыши

Опорный брус в такой конструкции также устанавливается по периметру с опорой на несущую стену. Устройство предполагает распределение нагрузки крыши на стены. Здесь подойдет брус с сечением 100х100 мм или 150х150 мм. В качестве бруса используется хвойный пиломатериал. Перед укладкой он обрабатывают антисептиком. Сверху мауэрлата устанавливаются балки перекрытия.

Мауэрлат для четырехскатной крыши

Четырехскатная крыша имеет конструкцию прямоугольного конверта или 4 одинаковых треугольников. Основная цель — предотвратить смещение крыши от осей мауэрлата. Элементы конструкции фиксируются по 4 сторонам стен. Это делают шпильками, анкерами или проволокой, иногда используют деревянные пробки — в зависимости от материала стен. Четырехскатная крыша считается самой устойчивой к воздействию ветра, но при этом ее конструкция все равно требует обустройства опорного бруса.

Мауэрлат для вальмовой крыши

Брус для опоры крыши устанавливается по периметру стен, а также на несущих элементах перегородок, если они присутствуют. Чтобы снять нагрузку на стены и увеличить жесткость, между двумя соседними элементами мауэрлата устанавливают диагональную перемычку. Опорный брус должен иметь сечение 100х150 мм. В вальмовых крышах лучше выбирать мягкую кровлю.

Мауэрлат: размеры и расчет материалов

Крыша дома состоит из двух основных компонентов – стропильная система и мауэрлат. Мауэрлат представляет из себя основу, которая служит надёжным креплением для стропильных брусьев

При строительстве крыши, крайне важно детально просчитать размеры стройматериалов для точной и надёжной конструкции. Рассмотрим основные правила и советы измерения мауэрлата, для получения материала нужных размеров

Рисунок 1. Варианты устройства маурлата

Используется мауэрлат для крыши не только при двускатных кровлях, его применяют также при односкатных и плоских вариантах. В зависимости от конструкции крыши, для его устройства и крепления мауэрлата используют брус с размерным сечением от 100×100мм.

Брус должен иметь влажность не более 20%, желательно с предварительной пропиткой антисептиком для того, чтобы убрать вероятность появления насекомых в древесине. Укладывается мауэрлат только на те стены, на которые будет опираться стропильная система, то есть: если конструкция крыши предусматривает лишь стандартный двускатный вариант с фронтонами, то мауэрлат монтируется только на продольные стены, перпендикулярно фронтонам, если тип крыши четырехскатный – по всему периметру.

Рисунок 2. Варианты стыковки (соединения) стыковка брусов маурлата

В случае разницы размеров мауэрлата и стены – устройство мауэрлата происходит так, что его куски стыкуются с максимальной длиной каждой части. То есть при стандартном размере пиломатериалов – 6м, а длине стены 7м, использовать 2 бруса длиной в 3,5м, но никак не 6м и 1 м. В местах соединения брусков мауэрлата производят запил на половину сечения балки. Место соединения мауэрлата прибивается гвоздями длиной 150мм в количестве не менее 6 штук, и фиксируют в кладку.

При стыковке балки в углах производят такой же запил с забивкой в оба бруса скобы с арматуры диаметром не меньше 10мм.

Располагают мауэрлат ближе к внутреннему краю (отступ – не меньше 5см от края), или по центральной оси стены. Это производится для дальнейшего удобства монтажа кровельной системы и надежной фиксации самой балки в толще кладки.

Выбирают материал для изготовления мауэрлата с учетом веса кровли. Рассмотрим разные варианты.

Деревянный брус подкладывается по всему периметру крыши под балки стропил. Нужно проследить, чтобы на нем не было сучков, в крайнем случае если они и есть, то их размер должен быть не более 2/3 толщины самого бруса

Это важно, ведь сучки могут послужить причиной разлома

Доска

Если крыша имеет небольшой вес, можно использовать соединенные друг с другом доски. Они крепятся по периметру, а их прочность должна быть высокой. Материал применяется тогда, если кровля не имеет утеплителя или каких-либо элементов, ее утяжеляющих.

Стальной профиль

Часто используют стальные конструкции – они более долговечные и выдерживают большие нагрузки. Это могут быть круглые трубы или профиль с квадратным сечением. В данном случае потребуется металлическая обвязка стен снаружи деревянного пояса по всей длине.

Необходимые инструменты

Для работ со стропильной системой и мауэрлатом требуются следующие инструменты:

перфоратор;
молоток;
ножовка по дереву;
стамеска (долото);
набор слесарных ключей, разводной ключ;
плоскогубцы;
инструменты для измерения (уровень, отвес и пр.);
малярный карандаш.

И, конечно же, сам брус с соответствующим сечением и гидроизоляционный материал.

Мауэрлат — что это: назначение, размеры, расчет

Несущая конструкция крыши и покрытие кровли находятся под воздействием множества сил, порой даже протвоположно направленных. К примеру, если задержавшийся на поверхности кровли дома снег давит на нее своим весом, то сильные порывы ветра «стараются» ее оторвать. Как же не допустить, чтобы крыша не «поехала»?

Некоторые слова из лексикона строителей вызывают недоумение у простого обывателя, например, мауэрлат. Что это известно далеко не каждому. Если говорить вкратце, то именно подобная конструкция служит опорой для всей стропильной системы крыши дома. То есть, можно сказать, что мауэрлат для крыши это тот фундамент, на котором все ее элементы объединяются в цельную конструкцию. Более того, он обеспечивает «ровность крыши», то есть отсутствие даже малейшего уклона в какую-либо сторону. Ведь на самом деле идеально подогнать все стены по высоте в процессе строительства практически невозможно.

Мауэрлат: что это такое, для чего нужен ↑

В классическом варианте мауэрлат (фото ниже) это просушенный брус либо бревно, закрепленный сверху на наружные стены или армопояс по периметру дома.

Зная, что такое мауэрлат кровли, проще разобраться зачем нужен подобный «пояс».

во-первых, чтобы по возможности равномернее распределять сосредоточенную нагрузку, оказываемую стропильными ногами на площадь верхней обвязки стен. Как уже было отмечено, это своеобразный фундамент стропиловки крыши,
во-вторых, он служит для привязки крыши. Это особенно актуально для регионов с сильными ветрами.

ведь матица обеспечивает дополнительную жесткость несущей конструкции,
хотя скат и уменьшает распирающее усилие и парусность кровли, однако, вероятность того, что ее унесет сильным ветром, тем не менее, существует.

Какие размеры оптимальные ↑

Как правило, мауэрлат устанавливают из бруса, а не из бревна, поскольку работать с ним намного проще. Во-первых, монтаж облегчает прямоугольный профиль заготовки, во-вторых, брус можно поместить на срезах стен значительно удобнее и устойчивее.

Учитывая, насколько важную роль для крышной конструкции играет мауэрлат, размеры бруса (сечение, толщина) должны быть подобраны с особой тщательностью. Они зависят от определенных параметров:

площадь и периметр дома,
тип крыши,
кровельный материал,
материал, используемый в несущей конструкции,
климатические условия,
наличие мансарды и другие.

Однако, основным показателем, который лежит в основе расчета, является тип крыши.

Сечение подбирается, исходя из формы несущей конструкции и ее веса. Как правило, его размеры соответствуют классическим: 100 на 100 или 150, 150 на 150 или 200.

для расчета массы и объема бруса используют следующие формулы:

Расчет для двускатной крыши ↑

Классическая двухскатная кровельная конструкция считается одной из самых простых. Стропильную систему в данном случае устраивают на подстропильных балках, уложенных с поперек мурлата небольшой подрезкой. В результате образуется треугольник, который, будучи самой жесткой геометрической фигурой, прекрасно противостоит нагрузкам.

Для матицы двухскатной крыши используют заготовки из бруса с сечением 10 на 10 см либо 15 на 15 см. Обязательным условием надежности конструкции является гидроизоляция под мауэрлат, причем последний должен проходить поверх изоляции на расстоянии по крайней мере в 0,4 м от верхней грани перекрытия. В качестве опор для прогонов выступают стойки. Их врубают в лежни с шагом в 300–500 см.

Подкос и стропильная нога должны быть почти взаимно перпендикулярны. В случаях, когда длина стропильной ноги достаточно велика, появляется необходимость в установке дополнительных подкосов, упирающихся на лежни.

Таким образом, очевидно, что при выполнении расчетов даже простейшей конструкции принимается во внимание множество факторов, от которых зависит выбор параметров материала для крепления. На практике было проверено, что определенные значения основных параметров подходят в большинстве случаев:

На практике было проверено, что определенные значения основных параметров подходят в большинстве случаев:

Независимо от размеров его устанавливают, отступив от внешней грани стены как минимум на 5 см.
