Что такое кернер, его виды и назначение

Брак при разметке

Прежде всего, при разметке всплывает брак, допущенный на предыдущих стадиях изготовления. Продукция заготовительных участков или цехов, а также материалы, приобретенные на других предприятиях, обнаруживают:

• нарушение размеров
• искажение формы
• коробление.

Такие отливки или прокат дальнейшим разметочным операциям не подлежат, а возвращаются в подразделение или организацию, допустившую брак, для его исправления.

На этапе собственно разметки брак может быть вызван следующими факторами:

• Неточность чертежа. Слесарь, не задумываясь, отображает неправильные размеры на детали, и в ходе дальнейшей обработки выходит бракованная продукция.
• Неточность или неисправность инструментов. Все разметочные инструменты подлежат обязательной периодической поверке в метрологической службе предприятия или в авторизованном метрологическом центре.
• Неправильное использование инструмента или вспомогательных разметочных принадлежностей. Известны случаи, когда вместо мерных калиброванных подкладок для выставления уровня использовались обычные подкладки. В этом случае также возможна ошибочное нанесение углов и уклонов.
• Неточность установки заготовки на разметочный стол или плазу. Приводят к перекосам при откладывании размеров, нарушению параллельности и соосности.
• Неправильный выбор базовых плоскостей. Возможно также, что часть размеров наносилась от базовых плоскостей, а часть — от черновых поверхностей заготовки.

Брак при разметке

Отдельно в ряду причин брака стоят ошибки разметчика. К ним относится:

• Неправильно прочитанный чертеж. Возможно нанесение радиуса вместо диаметра и наоборот, неточное нанесение центров отверстий относительно центровых рисок и т.п. В случае возникновения затруднений слесарь обязан обратиться за разъяснениями к бригадиру или мастеру.
• Неаккуратность и невнимательность при кернении и нанесении линий.

Халатность может допустить как сам слесарь, так и его руководители, не поверившие вовремя инструмент или выдавшие неподходящие разметочные приспособления.

Обычно разметочные операции поручают наиболее опытным и ответственным работникам, рассчитывая на то, что они не будут механически переносить размеры с чертежа на заготовку, а отнесутся к делу вдумчиво и вовремя заметят и устранят причины возможного брака самостоятельно или обратившись к своим руководителям.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

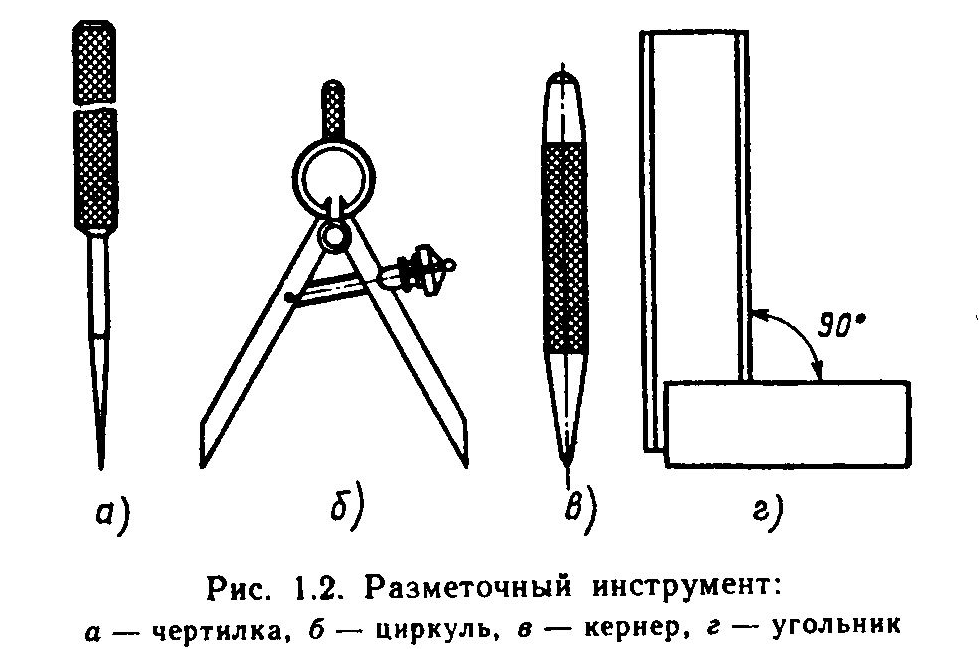

Кернер – это слесарный инструмент, по форме похожий на металлический стержень, одна сторона которого заострена, а другая подготовлена к нанесению по ней ударов молотка.

Этот инструмент также называют керно, его предназначением является создание лунок, позволяющих сделать дальнейшее сверление материала максимально удобным.

Такое углубление предотвращает внезапное соскальзывание сверла, и гарантирует, что отверстие будет создано в нужном месте.

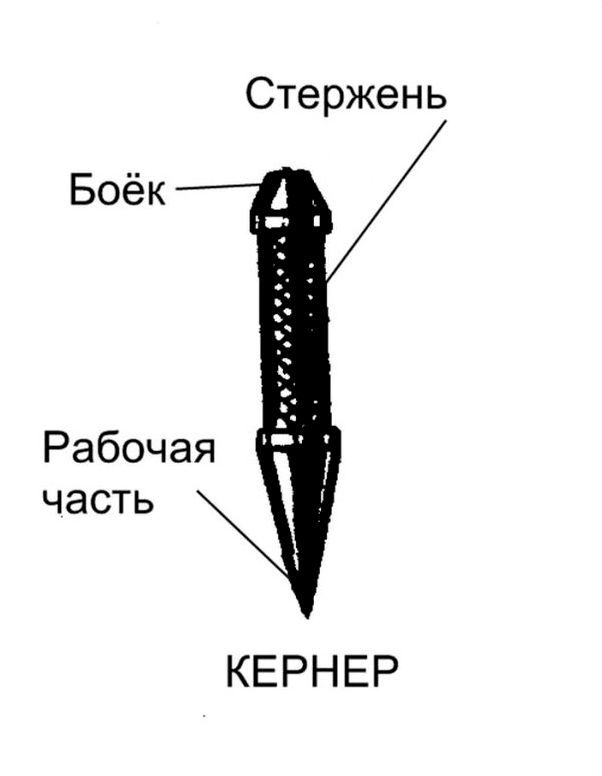

Кернер — что это такое?

Кернер представляет собой металлический стержень, из инструментальной стали с заостренной ударной частью, заточенной под углом преимущественно 120° и закаленной на длину 20 – 30мм, и бойка – с другой стороны, также термообработанной, но на 10 – 15 мм. Еще ее называют затыльником. Используется в слесарном деле для получения лунок или кернов, необходимых для удобства сверления материала.

Большая часть инструмента остается незакаленной, а значит менее хрупкой, что делается в первую очередь с целью безопасности его использования. Форма сечения стержня кернера особой роли не играет: он может быть круглым, и тогда не нем часто делается накатка, чтобы было удобнее удерживать его в руке, а может быть и шестигранным. Материал шестигранников – углеродистая сталь, поддающаяся термообработке, поэтому, если у вас возникнет необходимость быстро в домашних условиях сделать кернер и найдется подходящий по сечению шестигранник, можете смело его использовать – закалку он примет без цементации (насыщения поверхностного слоя стали углеродом).

Кернение, почти во всех случаях, производится для последующего сверления материала, чтобы сверло не скользило по поверхности заготовки на начальном этапе сверления. Но бывают и варианты…

В зависимости от диаметра сверла подбираются и габариты кернера, но это чаще бывает на производстве при массовом кернении, для получения отверстий разных диаметров.

Также и угол заточки кернера может быть другим, ведь для мягких металлов и сверло затачивается под меньшим углом.

Кернер автоматический — выбор пользователей

Ход работы

Нетрудно изготовить автоматический керн самостоятельно, если работать поэтапно. От мастера требуется выполнить следующие действия:

• Изготовить стержень кернера. Желательно, чтобы он имел диаметр 0,4 см и длину 4 см. Рабочая поверхность обязательно должна быть закалена.
• На хвостовике бойка устанавливается амортизирующая шайба. После этого действия он считается готовым к применению.
• Приготовить ударно-спусковой механизм. Для этого выточенную деталь в виде конуса установить во внутренней части пружины. Выполнять данную работу следует таким образом, чтобы своей тонкой частью (0,3 см) деталь упиралась в торец бойка. Длина ее может составлять 3 см.
• Вставить ударно-спусковой механизм в корпус будущего инструмента.
• Верхняя часть трубы с торца глухо закрывается. Для этой цели трубка оснащается резьбой, на которую навинчивается крышка.

В результате самодельный кернер должен действовать следующим образом:

• Заточенный конусообразный стержень приставляется к намеченному месту для кернения, после чего на него следует надавить.
• Вторым своим тупым концом он воздействует на ударно-спусковой механизм: толкает конусообразную деталь, установленную в пружине к бойку.
• В результате надавливания стержня на ударно-спусковой механизм он своей конусообразной частью постепенно все сильнее смещается с торца, пока не попадает на центр бойка. Тот, пребывая под воздействием обычной пружины, и выполняет удар.

Изготовление изделия можно считать успешно завершенным в том случае, если при надавливании стержня в нужной точке на поверхности незамедлительно образуется метка. Как свидетельствуют многочисленные отзывы владельцев, самодельные кернеры и стержни удобно хранить в досках для шахмат. Там для каждого стержня можно сделать специальные секции, изготовленные из пенопласта.

Самодельные керны, как обычные, так и автоматические, являются оптимальным решением для тех, кто лишь от случая к случаю использует данный инструмент.

В чем польза?

Продукция Dr.Korner создана, чтобы поддерживать организм, давать ему дополнительную силу и энергию, а также стимулировать иммунитет. Вот основные задачи хлебцев:

• Насытить организм полезными микроэлементами, аминокислотами, белками и витаминами группы В, РР и Е.
• Помочь работе кишечника. Благодаря большому количеству грубой клетчатки они незаменимы в диетическом и лечебном питании.
• Защитить организм от лишних жиров и токсинов.
• Являясь заменой обычному хлебу, избавляют организм от вредных дрожжей, которые используются при изготовлении обычного хлеба, булки и другой выпечки.
• Помочь сократить суточную калорийность рациона человека. Один хлебец содержит менее 30 ккал. Если заменить конфеты и печенье к чаю различными хлебцами, можно с легкостью съедать в день на 500-800 калорий меньше обычного.

Рейтинг кернеров

Самые известные производители профессиональных и полупрофессиональных инструментов предлагают приобрести кернер именно у них.

Фирма HAUPA, чей керно называется удобным для рук и изготовленным из высококачественной ударопрочной стали;

Фирма RENNSTEIG – единственным недостатком считается завышенная цена;

Фирма ТОРЕХ – традиционно производящая крепкие инструменты.

Фирма KRAFTOOL – производит высококачественную продукцию.

Выбирая кернер известного производителя можно гарантировать долгую его службу и безопасность в использовании.

Учебное пособие для подготовки рабочих на производстве

Что такое кернер, его типы, приемы работы, фото

Если в среде профессионалов кто-либо называл этот инструмент керном, он переставал таковым быть по определению. Керн или керно – это лунка в материале – результат работы кернера и никак иначе.

А еще образец породы грунта, полученный особым способом, но это точно не предмет нашей статьи.

Сейчас же, даже Википедия подает слово «керн», как второе название инструмента — кернера, что в корне неправильно, но оставим это на совести авторов материала.

Кернер — что это такое?

Кернер представляет собой металлический стержень, из инструментальной стали с заостренной ударной частью, заточенной под углом преимущественно 120° и закаленной на длину 20 – 30мм, и бойка – с другой стороны, также термообработанной, но на 10 – 15 мм. Еще ее называют затыльником. Используется в слесарном деле для получения лунок или кернов, необходимых для удобства сверления материала.

Большая часть инструмента остается незакаленной, а значит менее хрупкой, что делается в первую очередь с целью безопасности его использования.

Форма сечения стержня кернера особой роли не играет: он может быть круглым, и тогда не нем часто делается накатка, чтобы было удобнее удерживать его в руке, а может быть и шестигранным.

Кернение, почти во всех случаях, производится для последующего сверления материала, чтобы сверло не скользило по поверхности заготовки на начальном этапе сверления. Но бывают и варианты…

В зависимости от диаметра сверла подбираются и габариты кернера, но это чаще бывает на производстве при массовом кернении, для получения отверстий разных диаметров.

Также и угол заточки кернера может быть другим, ведь для мягких металлов и сверло затачивается под меньшим углом.

Приемы работы кернером

Способов кернения всего два: один – правильный, второй – неправильный.

Для кернения необходимо:

1. Совместить кончик ударной части с пересечением линий разметки;
2. Установить кернер строго перпендикулярно поверхности заготовки;
3. Нанести один уверенный точный удар молотком по бойку, стараясь, чтобы вектор удара совпал с осью кернера.

Это все, невыполнение этих правил приведет к нарушению точности кернения или формы лунки, что может послужить причиной увода сверла.

Если же вы ошиблись при кернении, то сделайте то, чего не посоветуют вам ни в одном учебнике по слесарному делу:

1. Аккуратно легкими ударами молотка осадите края воронки керна до уровня заготовки, если надо, обработайте это место наждачной шкуркой, закрепленной на ровном бруске;
2. Возобновите линии разметки;
3. Возьмите кернер меньшего диаметра с углом заточки около 60° (для таких случаев нужно его держать в домашней мастерской);
4. Выполните процедуру кернения с особой тщательностью, но с меньшей силой удара;
5. Убедившись в точности расположения нового керна, возьмите стандартный кернер и, совместив его острие с новой лункой, одним сильным ударом произведите кернение.

Самодельный кернер

Слесарный кернер можно легко сделать из дизельной форсунки производства Ногинского завода топливной аппаратуры. По существу – это запорная игла форсунки. Как известно, она обладает не только высокой твердостью, но и достаточной прочностью, а ее поверхность отполирована почти до зеркального блеска.

Такой инструмент применим для работы с самыми разными материалами: с пластмассой, алюминием, медью, латунью, бронзой и другими цветными металлами и сплавами, а также и со сталью, в том числе и с высокоуглеродистой инструментальной, правда, только с незакаленной.

Кернер оставляет на таких материалах четкие и достаточно глубокие следы, даже если молоток не слишком велик, а удары, наносимые им по бойку (цилиндрическому выступу диаметром 2,5 мм), не очень сильны.

Стремление некоторых мастеров с помощью наждака, позволяющего удалить этот цилиндрический выступ, приблизить форму иглы к виду “классического” кернера абсолютно не оправдано.

Опыт показал, что не подвергнутая такой модернизации игла в качестве кернера все-таки удобнее в работе, поскольку ударять по тонкому “бойку” сподручнее.

Возможен и другой вариант изготовления кернера. Многие метчики (прежде всего, так называемые машинные) снабжены острым “носиком”. При отсутствии кернера такой инструмент вполне способен его заменить. Поскольку метчик, как правило, изготовлен из качественной инструментальной стали и хорошо закален, то от недолгой работы в роли кернера он практически не изнашивается и не портится. Следовательно, его потом можно использовать и по прямому назначению.

При занятиях дельтапланерным спортом после неудачных приземлений часто ломаются дюралюминиевые трубы. Во время ремонта иногда приходится новые трубы совмещать со старыми, оставшимися целыми.

Проблема – как в новой трубе просверлить в нужном месте отверстие большого диаметра (от 6 до 20 мм) – привела к возникновению идеи создания кернера со сменными насадками.

1 – крышка; 2 – боек; 3 – резиновая шайба-амортизатор; 4 – пружина; 5 – корпус; 6 – насадка (сменная)

Порядок сборки кернера достаточно прост.

Наденьте на хвостовик бойка 2 шайбу-амортизатор 3 из плотной резины с небольшим расширением.

Подготовленный боек вставьте во внутреннее пространство пружины 4, а затем получившийся комплект поместите в корпус 5. На верхний торец корпуса навинтите крышку 1. Приготовьте несколько навинчиваемых насадок 6 разных размеров. Для работы всегда можно будет подобрать нужную (в зависимости от диаметра просверливаемого отверстия).

Хранятся кернер и насадки в коробке (например, в “доске” для шахмат). В ней удобно размещается несколько секций с вклеенным плотным пенопластом и соответствующими полостями.

После изготовления кернера боек и пружину необходимо закалить, а пружину с торцов желательно подточить на наждаке до плоскости.

В работе с металлом мастеру часто приходится просверливать отверстия. Во время этой процедуры сверло дрели нередко соскальзывает в стороны, создавая тем самым большие неудобства. Предотвратить это можно за счет использования такого приспособления, как автоматический кернер.

Нанесение рисок

Стандарт регламентирует порядок нанесения разметочных линий:

1. горизонтальные;
2. вертикальные;
3. наклонные;
4. криволинейные.

Нанесение криволинейных элементов после прямолинейных дает еще одну возможность проверить их точность. Дуги должны замыкать прямые, сопряжение должно быть гладким.

Прямые риски проводят хорошо заточенной чертилкой, без отрыва за один прием. Чертилку при этом наклоняют в сторону от линейки или угольника, чтобы не вносить искажений.

Параллельные прямые чертят, используя угольник и перемещая его вдоль опорной линейки на требуемую дистанцию.

Нанесение взаимно перпендикулярных и параллельных рисок Нанесение рисок под углом друг к другу

Если в заготовке уже есть отверстия, то для привязки разметочный линий к ним применяют специальный инструмент — центроискатель.

Для того чтобы разметить наклонные линии, используют разметочный транспортир с шарнирной линейкой, закрепленной в его нулевой точке.

Для особо точной разметки в слесарном деле применяют штангенциркули. Они позволяют измерять расстояния и процарапывать риски с точностью до сотых долей миллиметра.

Как работать керном

Методика работы обыкновенным и автоматическим кернером имеет некоторые отличия. Простой кернер берется в левую руку, чтобы ударный конец был свободным и пальцы находились на достаточном расстоянии от торца, по которому будет наноситься удар. Затем его позиционируют по разметочной риске, наклоняют немного в сторону для проверки точности установки и с небольшим нажимом поворачивают в строго перпендикулярное положение. После этого по нему наносят удар молотком, сила которого зависит от вида материала. Автоматический кернер захватывается так, чтобы его торец упирался в ладонь, амортизируя отдачу. Многие из современных устройств такого типа имеют виброгасящие накладки в виде резинового набалдашника (см. рис. ниже). Затем острие кернера устанавливают на разметочную риску, корпусу придают вертикальное положение под углом 90º и нажимают вниз. Вся операция автоматического кернения занимает несколько секунд.

Виды

По своему устройству кернеры делятся на ручные, механические, электронные и пневматические. Каждый вид обладает своими свойствами и характеристиками.

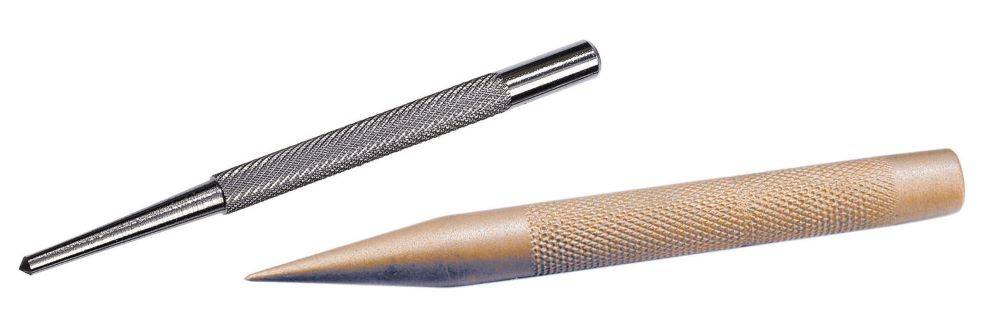

Ручной слесарный

Слесарное керно — это металлический заостренный стержень с круглым сечением. Его используют в паре с молотком или небольшой кувалдой. Таким инструментом можно накернить металл, кирпич, бетон или плитку. Используется как в профессиональных мастерских в качестве вспомогательного инструмента, так и в бытовом ремонте.

Кернер-циркуль

Совмещает в своей конструкции сразу два приспособления: циркуль и керно. Циркулем выполняется равномерная разметка материала для нанесения нескольких однородных лунок. Кернером делается центровка металла.

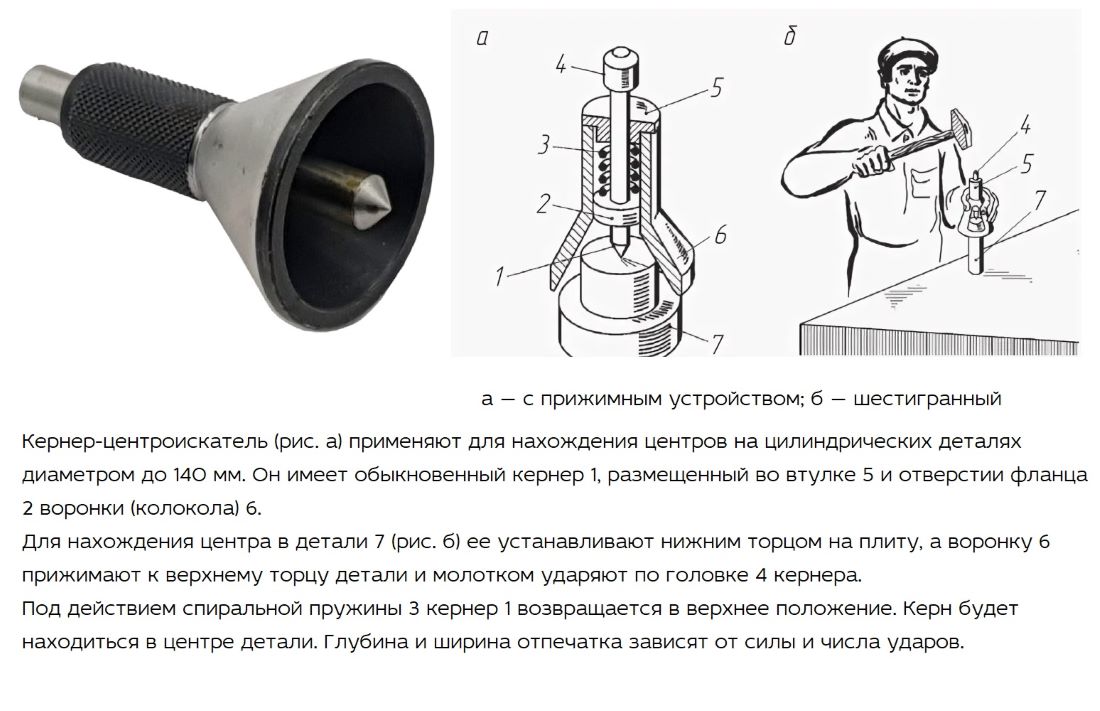

Кернер центроискатель («Колокол»)

Фото кернера напоминает колокол, от чего произошло его название. Инструмент сконструирован специально для сферических изделий. Он необходим, чтобы накернить заготовку в центральной части выпуклой поверхности.

Данный вид керно позволят настроить силу удара. Им удобно работать с хрупкими заготовками из стекла и плитки.

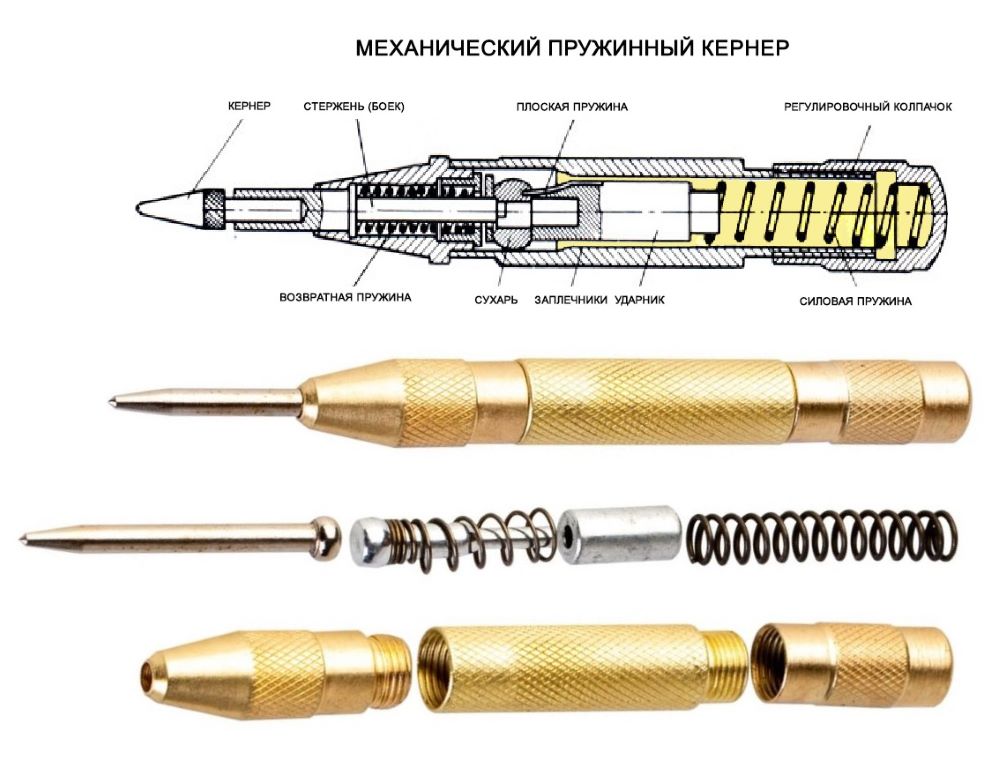

Механический пружинный кернер

В основе работы механического кернера находится спусковой пружинный механизм. Инструмент состоит из рабочей пружины, бойка, возвратной пружины, толкателя и стержня. При нажатии на кнопку срабатывает ударный механизм. Основная пружина подтягивает вверх боек, после чего, распрямляясь, ударяет им по толкателю, а тот, в свою очередь, передает механическое воздействие на стержень.

Инструментом можно проводить операцию по нанесению разметки одной рукой. Он отличается удобством и простотой в использовании, а также высокой продуктивностью.

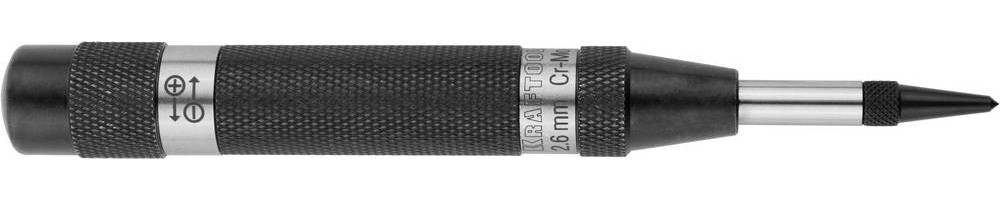

Автоматический

Устройство и принцип работы инструмента аналогичен пружинному керно. В действие прибор приводится спусковым механизмом из пружины, бойка, стержня и толкателя. Некоторые модели оснащены функцией регулировки силы удара. Благодаря чему можно накернить не только твердые материалы, но также стекло и керамику.

Электрический

Ударное усилие электронного керна создается посредством соленоида, втягивающего сердечник. Именно он приводит в действие боек, ударяющий по пробивному стержню. Керновка электронным устройством отличается простотой, высокой производительностью, возможностью регулировки силы нажима.

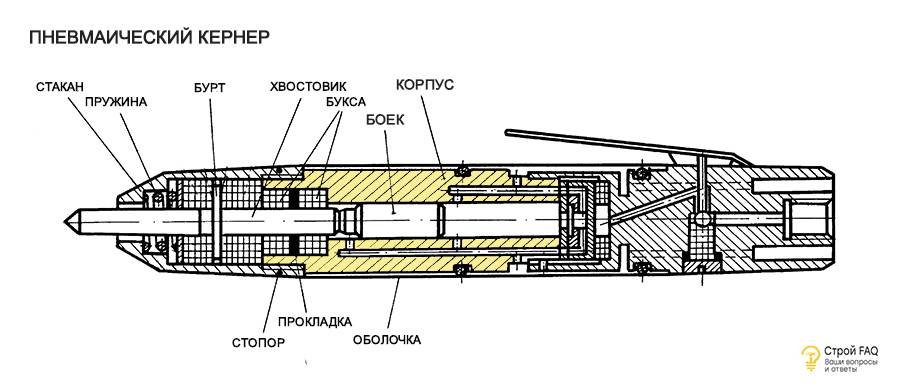

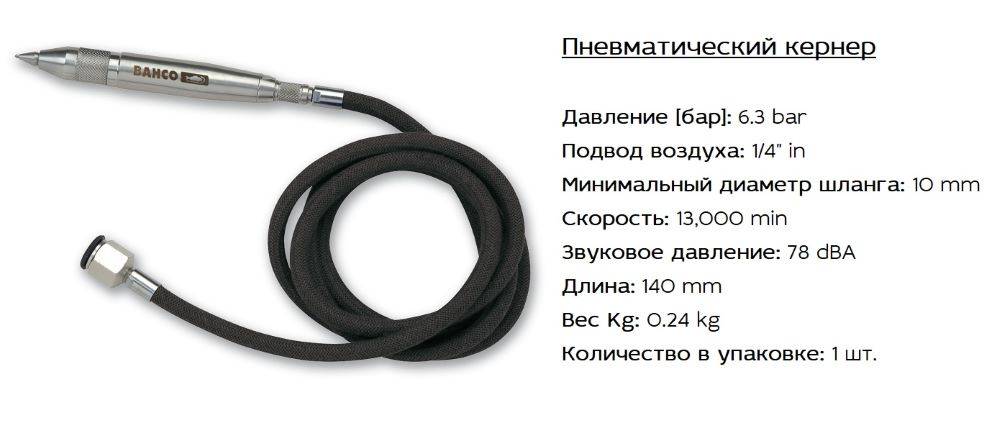

Пневматический

Пневмоинструмент приводится в рабочее положение сжатым воздухом, поступающим от компрессора. Устройство предназначено для выполнения большого объема работ, требующих высокой точности. Лунки от кернера с пневматическим приводом получаются однородные по диаметру и глубине

Такое свойство важно в процессе кернения небольших деталей и заготовок

Самодельный

Для бытовых задач, не требующих высокой точности, керно можно изготовить самостоятельно. Для этой цели подойдет шестигранный стержень, старое сверло или дюбель-гвоздь. Из стержня делается заготовка с заостренным наконечником. Перед использованием инструмент нужно закалить при помощи воды или солевого раствора (10%).

Самодельное приспособление зачастую справляется со многими домашними задачами: керновка металлической пластины, листа ЛДСП, стальной заготовки. Им также можно выполнить кернение в шлиц или петлю.

См. также

Wikimedia Foundation . 2010 .

Смотреть что такое «Керн (инструмент)» в других словарях:

Керн — Керн, от нем. kern ядро, сущность. Керн (геология) Керн (инструмент) Керн (деталь измерительного механизма) Керн (округ) округ в штате Калифорния, США. См. также каирн, от кельтского cairn могила, сложенная из камней.… … Википедия

КЕРН — инструмент в виде заостренного стержня из твердой стали. Служит для наметки точек при разметке деталей, подлежащих механической обработке. К. также называют точки, которые этим инструментом намечаются. Самойлов К. И. Морской словарь. М. Л.:… … Морской словарь

керн — а; м. 1. Горн. Образец породы в виде столбика, извлекаемый из скважины. 2. обычно мн.: керны, ов. Техн. Точки, намечаемые на деталях кернером при их разметке. * * * керн (нем. Kern), 1) в приборостроении стальной стержень (ось),… … Энциклопедический словарь

керн — (нем. kern) 1) образец породы в виде цилиндрического столбика, извлекаемый из скважин при колонковом бурении; исследование керна дает характеристику проходимых бурением горных пород при геологических исследованиях; 2) точка, наносимая кернером… … Словарь иностранных слов русского языка

Инструмент — (лат. instrumentum орудие) предмет, устройство, механизм, машина или алгоритм, используемые для воздействия на объект: его изменения или измерения в целях достижения полезного эффекта. В основе конструкции и правил… … Википедия

Кернер (инструмент) — В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете … Википедия

Режущий инструмент — Режущий инструмент инструмент для обработки резанием, то есть инструмент для формирования новых поверхностей отделением поверхностных слоёв материала с образованием стружки. Содержание 1 … Википедия

Путевой инструмент — Разнообразный путевой инструмент Путевой инструмент простые приспособления и ручные машины (с механизированным приводом) масса которых не превышает 100 килограмм … Википедия

Хирургический инструмент — Скальпели Хирургический инструмент специально изготовленный инструмент для использования во время хирургических вмешательств. Содержание … Википедия

Тесло (инструмент) — У этого термина существуют и другие значения, см. Тесло. Теслó плотницкий инструмент, напоминающий топор, но, в отличие от него, имеющий лезвие, перпендикулярное топорищу. Иногда лезвию придают круглую или овальную форму. Применяется для… … Википедия

голоса

Рейтинг статьи

Близкие родственники накернивателя – бородок-добойник и шлямбур

Накерниватель, бородок-добойник и шлямбур настолько внешне похожи, что спутать их проще простого! Однако же функции они исполняют все совершенно разные. Бородок-добойник имеет практически полное сходство с накернивателем, за тем отличием, что рабочая его часть представляет собой урезанный конус. Добойником также можно оставлять крупные отметины на металле, однако же, чаще всего, его используют для пробивки небольших отверстий в металле или для добивания крепежных элементов в материал.

Изготовлены добойники чаще всего из хром-ванадиевой стали. Лучше выбирать инструмент с закаленными наконечником и бойком. Рукоятка должна быть достаточно толстой, чтобы удобно было ее охватывать рукой. Обязательно приобретайте инструмент с насечками, чтобы проще было удерживать его в ладони при ударе. Шлямбур от накернивателя также отличается наконечником в виде трубки, на конце которой напаяны зубчики из прочного металла. Используют шлямбур для пробивки отверстий в кирпичных и бетонных стенах.

Вернее, использовали… Сейчас, когда быстрее и проще проделать отверстие перфоратором, строители не станут заморачиваться над работой со шлямбуром. Впрочем, для бытовых нужд инструмент пригодится – не покупать же ради нескольких дырок в год которого сложнее, да и цена выше.Удобство инструмента заключается в том, что крошка при работе собирается внутри трубки, которую нужно время от времени вынимать и вытряхивать. Когда нет шлямбура под рукой, отверстие можно проделать обычным сверлом, желательно старым, которого уже не жалко. Постукивая по сверлу, постепенно проворачивайте его по оси, время от времени вынимайте и продувайте отверстие.

Еще одним близким родственником всех перечисленных инструментов является шило-пробойник. От обычного шила его отличает шляпка или ручка, приспособленная под удары молотком. Такой инструмент пригодится каждому, кто работает с кожей или тонкими листами металла. С помощью пробойника легко пробиваются небольшие отверстия.

Нельзя забыть и о слесарном зубиле – металлическом стержне, которым рубят металл или применяют в отделочных работах, если нужно отколоть небольшой кусок бетона. Зубило делается из закаленной стали, один конец стержня слегка заокруглен для удобства ударов молотком, второй край, который еще называют «хвостовиком», расплющен и заточен. Часто для безопасности руки, которой держат зубило, с ударной стороны надевается пластиковая насадка со шляпкой.

Все, кто хоть раз пытались сверлить прочные поверхности, знают, как сложно сделать отверстие точно в намеченном месте. Сверло норовит соскользнуть хоть немного в сторону. Приходится несколько раз повторять попытку. А вот если в нужном месте уже есть хоть маленькая лунка, процесс идёт намного быстрее. Но чем её сделать? Для этого придуман специальный инструмент керно, он же кернер.

Обычный инструмент керно состоит из одной детали – прочного стального стержня. Это может быть сталь У8, закалённая до 65 HRG и отпущенная. Используется хром-ванадиевый сплав или другие прочные виды. Один конец заточен в виде конуса, второй плоский. Сам стержень бывает семигранный или округлый. Длина кернера колеблется от 10 до 16 см, толщина – 0,8-1,2 см.

Процесс разметки кернов (лунок для установки сверла) происходит так. Держат его левой рукой. Острым концом инструмент устанавливают в месте предполагаемого отверстия. Правой рукой наносят точный удар молотком по затыльнику (плоской части). На обрабатываемой поверхности появляется след от кернера (керн). Не следует путать это слово с понятием в геологии, где оно обозначает породу, добытую при бурении.

Чтобы рука не скользила по инструменту во время работы, цилиндрическая поверхность покрыта специальными насечками или накаткой. Коническая (рабочая) часть заточена под определённым углом. Чем он острее, тем выше точность разметки. Керно с заточкой 30-45° отмечает центры окружностей, 75° используют при наметке лунки для сверла.

Затачивать керно наждаком не имеет смысла, так как его материал не поддаётся такой обработке.

Классификация инструмента

Кернер предназначен для создания небольших конических углублений на поверхности металла с помощью заостренного конца, который в соответствии с ГОСТ должен быть заточен под углом 60÷90º. Принцип работы всех инструментов для кернения одинаков: углубление острия в размечаемый материал происходит при ударе по заднему концу стержня, а прилагаемое при этом усилие зависит от твердости заготовки. Основные различия отдельных видов кернеров — это способы нанесения удара и удержания стержня в заданном положении. В первую очередь различают обычные ручные и автоматические кернеры. Последние в свою очередь делятся на механические устройства с ручным приводом и установки с пневмо- и электроударниками. Кроме устройств для кернения с ручным удержанием стержня в требуемой позиции, выпускается инструмент с автоматической установкой острия в нужное место и под заданным углом. К нему относятся переводные и самоцентрирующиеся кернеры. Кроме того, существует ряд приспособлений для кернения, дополненных специальной оснасткой (лупы, циркули и пр.). В отдельную группу обычно выделяют устройства для ударно-точечной маркировки, которые по своей сути являются автоматическими кернерами специального назначения.

Ручной кернер

В отличие от автоматического разметочного инструмента, представляющего собой сборные изделия, обычный ручной кернер является монолитным металлическим стержнем и состоит из четырех функциональных частей (см. рис. ниже):

1. Ударный конец. В соответствии с ГОСТом он может быть округлым или, как на рисунке, с фаской. Инструмент считается непригодным для использования при появлении на торце ударного конца расклепа.
2. Рукоятка. Длина рукоятки по ГОСТ должна составлять не менее 35 % от общей длины кернера. Для надежного удержания на ее поверхность в обязательном порядке наносится рифление (это относится и к автоматическим устройствам).
3. Коническая часть.
4. Острие. По стандарту острие должно затачиваться под углом 60º. Но для более точной разметки можно использовать угол заточки до 30º, а для разметки центров под сверление — до 75º. Требования к этой части не зависят от вида разметочного инструмента и одинаковы как для обычных ручных кернеров, так и для автоматических.

В зависимости от условий эксплуатации на наружную поверхность изделия могут наноситься различные защитно-декоративные покрытия. В самом простом случае это обычное чернение, а для работы в особых условиях применяют покрытия из хрома по подслою никеля и кадмированного хрома.

Автоматический кернер

Среди автоматических кернеров самыми распространенными являются ручные механические, позволяющие наносить разметку одной рукой. В большинстве из них используется механизм Свита (Sweet) с промежуточным толкателем, и только в работающих с большим усилием промышленных моделях применяют другие типы механизмов без толкателей. Корпус типичного автоматического механического кернера состоит из трех частей (см. рис. ниже). Такая конструкция выбрана исключительно для удобства его изготовления, а также сборки и разборки инструмента.

Внутри корпуса автоматического кернера находятся:

• рабочая пружина, которая при распрямлении формирует ударный импульс;
• массивный ударник с выемкой на передней части, чья глубина определяет рабочий ход острия;
• толкатель, служащий для взведения устройства и передачи импульса к стержню;
• заостренный стержень из твердого сплава, острие которого создает керновое углубление.

Рабочий цикл механизма этого автоматического устройства включает в себя три этапа (см. рис. ниже):

1. Острый конец стержня устанавливается по разметке. В это время толкатель благодаря форме передней поверхности своей шляпки находится в слегка перекошенном состоянии и упирается верхним концом в край ударника. При смещении ручным усилием корпуса вниз происходит сжатие рабочей пружины.
2. В верхней точке, когда пружина полностью сжата, толкатель смещается из бокового в осевое положение, занимая место непосредственно напротив выемки в ударнике. Это ключевая особенность данного автоматического механизма, на которую его изобретатель получил патент.
3. Верхняя часть толкателя проходит в выемку в ударнике, пружина получает свободный ход и передает накопленный импульс через ударник и толкатель заостренному стержню. Так как корпус автоматического кернера продолжает удерживаться рукой слесаря, вся кинетическая энергия ударника будет направлена на пробитие кернового углубления.

После окончания кернения устройство отводится от поверхности и возвратная пружина устанавливает толкатель в исходное перекошенное положение.

Виды

Кроме различий по материалу изготовления и габаритам, приборы могут быть как ручными, так и применяться вместе с электрическим инструментом. От вида зависит возможность устройства и область использования. В магазинах могут встретиться следующие зубила:

Слесарные. Это распространенный вариант, который предназначен для проведения обработки незакаленного металлического изделия. Такая конкретика обусловлена тем, что при неправильной эксплуатации режущая кромка затупится

Выбирая прибор этого вида, покупатель должен обращать внимание на ГОСТ, производитель, который дорожит своей репутацией указывает его. Поэтому зубило будет соответствовать требованиям.
Пика

Этот вид предназначен для совместной работы с перфоратором. Область его применения – армированный бетон и пр. Некоторые специалисты не рекомендуют применять этот тип, так как остаются рваные края.
Крейцмейсель. Используется для получения шпоночных пазов и других отверстий в твердых материалах. Они бывают прямоугольные, круглые и специальные.
Кузнечное. Имеет деревянную ручку от чего напоминает молоток. Однако применяется для рубки горячего металла.
Лопатка. Применяется для снятия штукатурки. Используется вместе с перфоратором.

Этих видов достаточно для проведения работ как с металлическими изделиями, так и с камнем, бетоном или кирпичом.

Типы кернеров — фото

Кроме ручного варианта этого инструмента существуют и другие его разновидности.

Кернер-циркуль, кроме четкого кернения по окружности от заданного (и накерненного же) центра, позволяет производить кернение на заранее выставленном расстоянии от края заготовки, что удобно, если таких кернов должно быть много. Кроме того ножку можно менять на несложное приспособление-удлинитель и опять-таки откладывать нужное расстояние от кромки, уменьшая количество линий разметки.

Кернер-колокол предназначен в первую очередь для кернения шарообразных поверхностей. Установленный на шар, он безупречно самоустановится на его вершину, поэтому еще его называют центроискателем. Базовой же линией может служить окружность, очерченная по его юбке

Также при помощи центроискателя легко кернить центры торцов цилиндрических фигур, конечно если подходят диаметры.

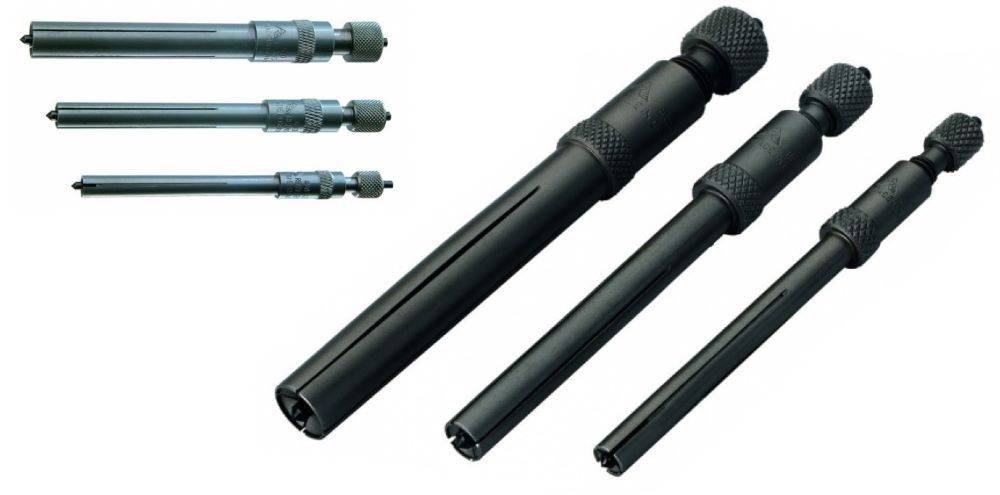

Механический пружинный кернер позволяет производить кернение одной рукой, важно только установить его строго перпендикулярно и не изменить это положение при нажиме. Среди его преимуществ также значится одинаковая глубина полученных кернов. А возможность регулировки усилия делает возможной работу даже с хрупкими или мягкими материалами без боязни их повредить.

А возможность регулировки усилия делает возможной работу даже с хрупкими или мягкими материалами без боязни их повредить.

Kerner-5

Kerner-6

Kerner-3

Kerner-4

Немаловажен также фактор явного повышения скорости кернения.

4. В электрическом кернере индукционная катушка втягивает подпружиненный ударник. Все остальное очень похоже на механический вариант инструмента.
