Правила эксплуатации
Наибольшие затруднения вызывают оптические устройства, а с лазерными аналогами может справиться даже новичок в строительстве. Начинается работа с настройки прибора. Он должен четко показывать изображение, на котором можно различить мельчайшие детали. Для понимания тонкостей при выполнении настройки необходимо вспомнить, что такое нивелир и как он устроен. В оснащении он имеет оптическую трубу, окуляр и элементы регулировки – ими и следует направлять прибор на рабочую зону. Главное, чтобы шкала, которую можно видеть в трубе, была четко различима. Когда нивелир будет правильно установлен и четко настроен, необходимо навести его на шкалу рабочей рейки. Отметку, где пересекаются линии в окуляре и на рейке, в данном случае следует фиксировать на глаз и заносить в журнал. На основе этих сведений можно принять решение о том, требуется ли выравнивание почвы на данном участке.
Как выбрать?
Существует несколько важных моментов, на которое нужно обратить внимание:
- погрешность проекции. При диапазоне погрешности в 1-3 мм/м все подсчеты будут ошибочны. Оптимальный показатель – 0,5 мм/м. При такой погрешности обеспечивается высокая точность измерений;
- диапазоны. Необходимо выбирать уровень с высоким диапазоном измерения для того, чтобы можно было его использовать на различных расстояниях;
- технические характеристики. Оптимальная длина волны – 635 нанометров;
- самовыравнивание. Лучше выбирать прибор, имеющий эту функцию. Самый приемлемый угол выравнивания – 5 градусов;
- источник питания. Если выбирать устройство с работой от сети, это может значительно затруднить его использование на открытых строительных площадках. Время работы от аккумулятора может быть недостаточным для проведения всех работ. Оптимальное решение – выбор уровня, который может работать и от сети, и от встроенного аккумулятора;
- возможность управления пультом. Это позволит находиться на значительном расстоянии от устройства, контролируя его работу;
- класс защиты корпуса. К примеру, ротационный уровень для наружных работ имеет высокую степень защиты для того, чтобы в корпус не могли проникнуть механические загрязнения. Маркировка IP54 – наиболее оптимальный выбор.
Также необходимо обращать внимание на производителя устройства
Построитель плоскостей
Построитель плоскостей сочетает в себе преимущества ротационного нивелира и лазерного уровня. Он представляет собой сразу два или даже три ротационных нивелира. Помимо горизонтальной, строится еще одна или две полных вертикальных плоскости.
Это сугубо профессиональный инструмент, пригодный как для наружного, так и для внутреннего применения. Если обычный позиционный лазерный уровень обеспечивает максимальный охват около 110°, то здесь полные 360°. Главным преимуществом данного устройства является количество плоскостей. Это повышает универсальность прибора и расширяет сферу использования.
Лазерные уровни
Данные приборы также относятся к числу профессиональных инструментов. Их принцип работы заключается в создании горизонтальных, вертикальных и наклонных плоскостей на дистанции в несколько десятков метров от места расположения самого уровня. Эти измерительные приборы отлично подходят для нанесения разметки при выравнивании стен и потолков, а также установке натяжных потолочных конструкций или выполненных из гипсокартона, сооружении межкомнатных перегородок, облицовке поверхностей керамической плиткой и ряде других задач.
Лазерные уровни бывают 3 основных разновидностей – точечными, линейными и ротационными, что предназначены для создания точек, прямых и плоскостей. Некоторые модели способны самостоятельно выравниваться в диапазоне 2-4°.
Особенности конструкции
Внутри корпуса присутствует светодиод, образующий световой поток для лазера. В приборе линейной разновидности свет проходит через перпендикулярные призмы и в итоге возникают 2 взаимно перпендикулярные прямые. В ротационных моделях он фокусируется в точку при прохождении через линзу, а прямая появляется по причине поворачивания источника света вокруг собственной оси. Самовыравнивающиеся уровни оборудуются маятником с наконечником-грузом, выполненным из меди, что замирает в магнитном поле, наведенном вихревыми потоками, позволяющими прибору производить выравнивание. У обыкновенной лазерной модели есть встроенный пузырьковый уровень незначительных размеров, посредством которого нужно выровнять инструмент перед началом его применения.
Преимущества и недостатки лазерных уровней
Измерительные приборы данной разновидности имеют множество положительных качеств:
- Ими легко пользоваться.
- Они имеют обширную сферу применения.
- С их помощью удается экономить значительное количество времени, которое обычно приходится тратить при выполнении разметки и в ходе проведения других подготовительных мероприятий.
- Приборы удобно хранить и перевозить.
- Ими удается осуществлять охват крупных по площади пространств.
Их же недостатки являются следующими:
- Высокая стоимость, которая полноценно оправдывает себя ввиду множества существенных достоинств при использовании.
- Не все лазерные уровни поставляются совместно со штативом и кейсом для хранения и транспортировки. По этой причине расходы могут дополнительно увеличиться.
С учетом всего вышеописанного лазерные уровни являются полезным приобретением, но ввиду своей стоимости они не являются оптимальным и оправданным вариантом для простых измерений, в которых возникает потребность в домашних условиях.
KAPRO 888 – от 9300 руб.
Израильский построитель KAPRO 888 подойдет для работы в больших помещениях и на открытых площадках. Защищенный от пыли корпус надежно сохраняет начинку прибора, способную проецировать две вертикали и одну горизонталь. Каждую из линий можно отключать. На одном заряде прибор работает не более 8 часов ввиду большой мощности излучения, питание осуществляется тремя батарейками АА. В комплекте футляр, очки, приспособление для установки на треногу, а также элементы питания и настенный держатель.
Несмотря на минимальный набор функций, его часто используют в своей деятельности профессиональные отделочники, которые ценят такую технику за тонкую четкую линию даже на больших расстояниях.
| Основные характеристики | Значение |
|---|---|
| Тип | Линейный (3 линии) |
| Точность | 0.3 мм/м |
| Дальность | 30 м |
| Рабочая температура | -10…+45 °С |
| Угол разверстки | 120° (горизонталь), 120° (вертикаль) |
| Самовыравнивание | Есть (в пределах 3,5°) |
Ниже небольшой ролик об этом устройстве.
Виды лазерных нивелиров
Если взглянуть на цены на эти измерительные инструменты, то увидите очень большой разбег — от 20-30$ до 850$. Как понимаете, все не просто так. Инструмент с разными возможностями и точностью не может стоить одинаково.
С таким прибором многие работы становятся проще и требуют меньше времени
Чтобы выбрать лазерный уровень, в первую очередь надо определиться с типом работ, для которых он понадобиться. Под эти работы и подбирать лазерный нивелир. Бывают они следующих видов:
Самые простые лазерные уровни дают только точки в одной или нескольких плоскостях
- Точечные (построители осей). Отображают обычно три-пять точек в разных плоскостях. Ни линий, ни плоскостей, они не строят. Можно будет увидеть только точки, зато на большом расстоянии (чтобы было понятнее, можно сравнить принцип их с лазерными указками). Используются на больших площадках для переноса отметок. Пригодится в ремонте для разметки линий поклейки обоев, разметки под крепеж для картин, полочек и т.п. В более серьезных операциях этот тип инструмента не используется.
- Кросслайнеры, построители линий, линейные нивелиры. Иногда называются построителями плоскостей, так как по сути, формируют плоскость определенного размера (зависит от угла развертки). При работе с таким лазерным нивелиром, на любой плоскости, которая попадает в зону действия лазера отображается прямая. Это и используется в строительных и отделочных работах. Дальность действия — обычно до 20 метров, при необходимости ее можно увеличить (если есть режим работы с приемником). Для ремонта и внутренней отделки помещений удобно, если прибор может формировать линии вертикальные, горизонтальные, давать «крест» на полу и на потолке. Из-за особенностей развертки лучей, линия отображается только на части помещения, в которую направлен прибор. Например, на одну стену и часть потолка/пола. Чтобы получить отметки на другой стене, прибор надо развернуть. Линейный лазерный нивелир дает одну или несколько плоскостей с определенным углом развертки
- Ротационные построители плоскостей. Функции имеют те же, что и кросслайнеры, только плоскости разворачивают на 360°. Для этого используется сложная система, что отражается на цене. Инструменты этого типа оправдать могут только профессионалы (цены на этот тип лазерных нивелиров стартуют от 400$). Для домашнего использования они ни к чему.

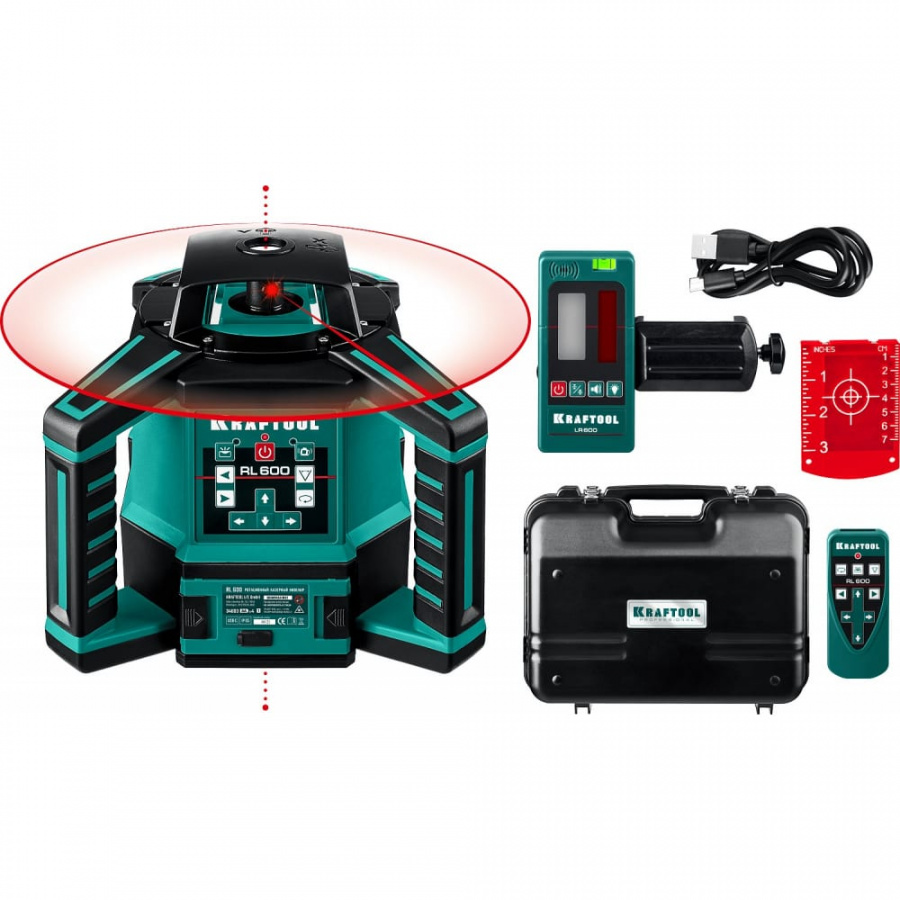

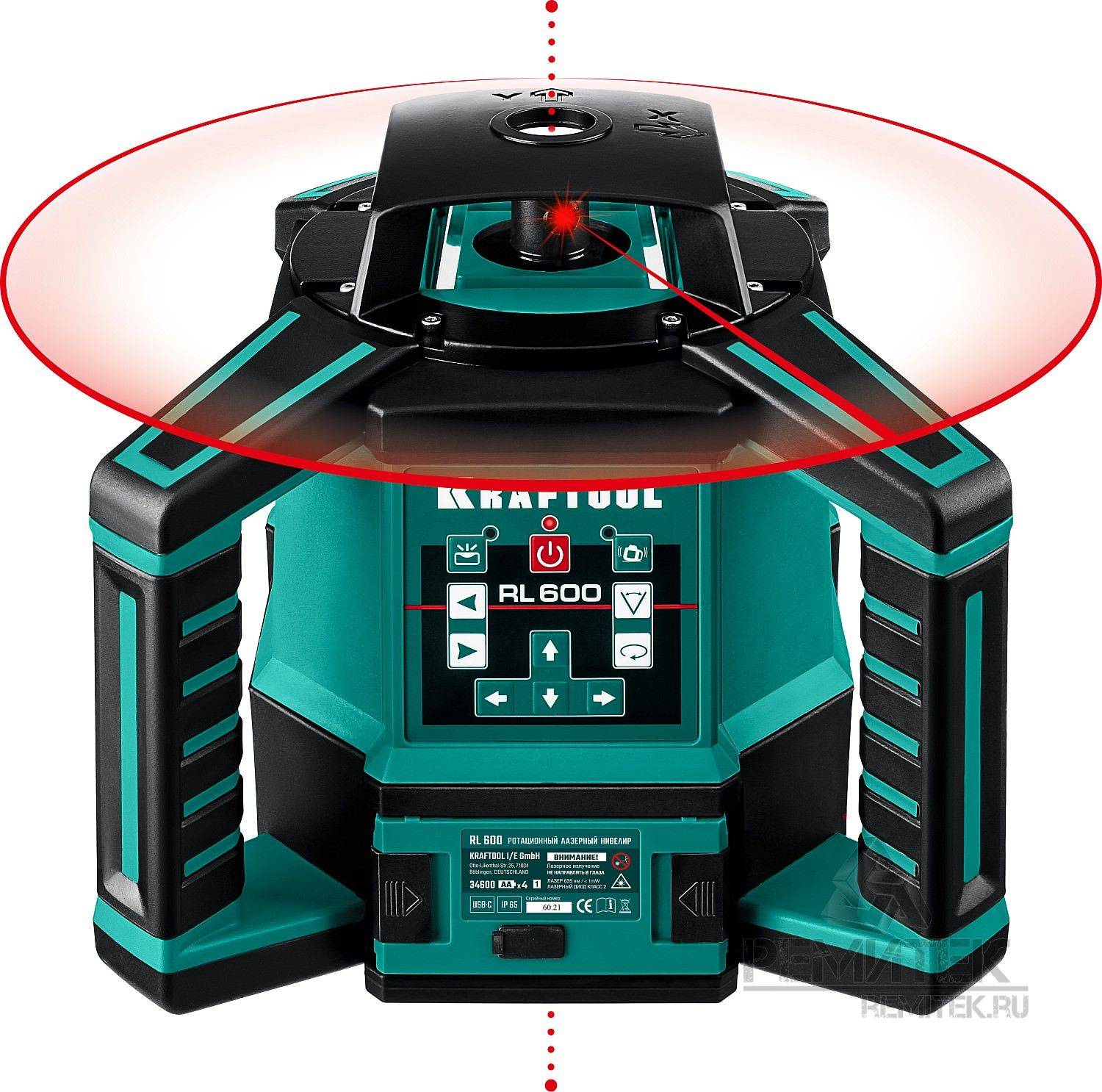

Ротационные лазерные уровни разворачивают плоскость на 360°
Теперь выбрать лазерный уровень проще, вы уже знаете, какого типа инструмент вам нужен. Для большинства — это построитель линий/плоскостей.
Какие технические параметры имеют ротационные уровни
В зависимости от поставленных технологических задач, процесс нивелирования предусматривает учет следующих технических параметров измерительного уровня:
Световой излучатель — это светодиод, посредством которого происходит проецирование плоскости. От качества светодиода зависит его свечение, потребление энергии, а также наличие процесса нагрева
В рассматриваемых приборах очень важно использовать высокомощные светодиоды, так как обычные световые излучатели не способны проецировать плоскости на большие расстояния. В конструкции световых элементов может быть 2 и даже 3
Наличие механизма, посредством которого происходит регулировка положения инструмента
Системой автоматического установления угла отклонения оснащены дорогостоящие приборы, так как этот механизм влияет соответственно на стоимость. Угол автоматического настраивания положения не превышает 5 градусов, поэтому в любом случае, все нивелиры имеют встроенные водные уровни для регулирования положения лазерного уровня
Оптика — за счет оптики удается не только проецировать луч на большие расстояния, но еще и делать его одинаковой толщины
Система управления — в отличие от точечных и линейных, ротационные имеют большой функционал. Это разные опции, позволяющие построить горизонтальную, вертикальную и точечную плоскости
Способ потребления энергии — все приборы являются портативными или автономными, то есть работают от встроенных аккумуляторов. Это могут быть как обычные пальчиковые батарейки, так и автономные аккумуляторы литий-ионного наполнения. Практически все ротационные уровни известных производителей Hilti, Bosch, Condtrol, Stabila и другие, имеют съемные литий-ионные аккумуляторы. Некоторые модели работают от двух источником питания — на двигатель и на светодиоды
Скорость вращения подвижной головки — дорогие модели устройств имеют регуляторы, посредством которых можно задать частоту вращения головки
Дополнительные приспособления — это специальные очки, мишени и пульты в виде приемников. Эти дополнительные устройства позволяют выполнять разметку на отдаленные расстояния, повышая при этом качество измерений
В техническом описании к каждой модели ротационного нивелира указываются такие данные, как величина погрешности или точность измерений, дальность расстояния, а также цвет лазерного луча и возможности применения прибора для построения вертикальной проекции на 360 градусов. Имея представление о том, что такое лазерный ротационный уровень, остается разобраться, как же правильно выбирается этот измерительный уровень.
Это интересно!Сравнивать точечный и ротационный нивелиры не имеет смысла, так как хотя они и имеют одинаковое назначение, но принцип построения плоскостей сильно отличается. Перед выбором того или иного прибора, надо для начала решить, что планируется измерять и где будут выполняться работы — в помещении или на улице.
Некоторые эксплуатационные характеристики
После того, как сделаны все выводы о необходимых параметрах лазерного уровня, остается учесть сугубо эксплуатационные характеристики прибора. Главный из них — показатели прочности и изолированности корпуса. Если предстоит работа на открытом воздухе, рекомендуется приобретать изделие с защитой класса не ниже IP54. Оно не боится брызг воды, равнодушно к мелкому мусору. Максимальная защита IP68 позволит погружать лазерный инструмент в воду или работать в проливной ливень.
Последнее действие — выбор источника питания. Для лазерных уровней, которые будут использоваться в режиме длительного включения луча, рекомендуется выбрать литиевый перезаряжаемый аккумулятор. Не лишним будет и питание от сети.
Всегда стоит помнить: выбранный вдумчиво, на основании анализа функций и возможностей, лазерный прибор одновременно обеспечит точность измерений, скорость, удобство и не ударит по кошельку.
Разновидности фиксирующих устройств
На рынке и в интернете встречается много моделей, с разницей в цене и техническими характеристиками. Некоторые модели предназначены для определённых приборов, другие же функционируют со многими разновидностями измерительных геодезических приборов.
Нивелирный штатив
Самые востребованные модели фиксирующих устройств можно встретить на строительных площадках. Они имеют небольшой вес, компактные и поддаются лёгкой транспортировке. Зафиксировать такое устройство нужно с максимальным усилием, чтобы измерительный прибор не мог сдвинуться.
Нивелирный штатив
Присутствие лёгкого и прочного сплава алюминия в производстве нивелирного штатива, делает его не тяжёлым с весом 3-3.5 кг. Установить оптический прибор на фиксирующие винты 5/8 дюймов будет не сложно, тем более, они есть в комплекте со штативом.
Масса и компактность являются положительными сторонами этих штативов. Они поддерживают работу лишь с простыми измеряющими приборами, обладающими небольшим весом. С более сложными устройствами (теодолитами или тахеометрами) такие штативы невозможно использовать.
Алюминиевые стандартные штативы используются для точности измерительных приборов с диапазоном 1 — 2.5 мм.
Универсальный штатив
Любой измерительный геодезический прибор можно закрепить на универсальный штатив и это является его главным преимуществом на рынке нивелирных товаров.
Высоту прибора удобно и легко регулировать, а его масса от 4.5 до 7.2 кг позволяет стойко выдерживать различные внешние воздействия. Неосторожные и не аккуратные физические действия штатив выдержит, а вот намеренные специальные усиленные воздействия нет.
Универсальный штатив
Приборы обладающие внушительным весом, высокоточные лазерные или цифровые, будут надёжно закреплены на штативе, в составе конструкции, при изготовлении, которых присутствуют дерево и прочный сплав металла.
Элевационный штатив
Штатив имеет специальный удобный механизм для регулировки высоты. Таким способом устройство двигается вверх и вниз на площадке. Это удобное свойство штатива отлично помогает для разметки стен, а это ускоряет процесс работы.
Оборудование для измерения можно закрепить на необходимой высоте. Есть модели элевационных штативов, которые могут подымать измерительный прибор до 5 метров.
Элевационный штатив
Ремонт распространенных поломок лазерного уровня
Одним из востребованных инструментов при проведении строительных и отделочных работ является лазерный уровень. Ни для кого не секрет, что такие уровни применяется с целью получения разметки на поверхности стен, потолка, пола. Постоянная эксплуатация прибора может привести к возникновению поломок. Чтобы устранить поломку или неисправность, потребуется выполнить ремонт лазерного уровня. Как это сделать, узнаем далее.
Основные виды дефектов
Произвести ремонт лазерного нивелира можно в некоторых случаях, но прежде следует убедиться в том, что истек срок гарантии на прибор. К гарантийным случаям следует отнести:
- Если в ходе эксплуатации инструмента при проецировании горизонтальных меток на лазерной линии появляются неровности.
- При нарушениях в подвесной системе призм, что приводит к пропаданию участков световых линий.
При проявлении нарушений вертикальных лучей, что приводит к возникновению разницы между показаниями нивелира и истинными показаниями. Если в процессе эксплуатации из строя выходит любой элемент платы управления. Нарушение любого элемента платы обязательно приведет к возникновению неисправности всего прибора. Если возникает такое явление, как западение кнопок и переключателей. Это приводит к тому, что невозможно включить или выключить прибор, а также переключаться между различными функциями. Если при включении нивелира не появляется светящийся луч.
Пока инструмент новый, с ним обращаются с аккуратностью, но со временем при активной его эксплуатации, прибор может падать или же на него попадают различные виды агрессивных веществ.
Как самостоятельно проверить лазерный нивелир?
Проверка лазерного нивелира может потребоваться тогда, когда возникают сомнения по поводу его правильных показаний. Чтобы проверить прибор, нужно расположить его в любом углу любого помещения. Используя маркер, следует нанести метку №1 в углу с прибором, после нужно направить горизонтальный луч на противоположную стенку по диагонали от прибора, и там поставить метку №2. Как только данная процедура будет выполнена, прибор нужно перенести в противоположный угол и установить там.
Теперь необходимо совместить луч с ближайшей меткой №2, и направить на метку №1. Если луч совпадет с ней, то прибор можно считать исправным, а если же нет, тогда понадобится провести его ремонт или подстройку.
Возможно ли починить?
Починить самостоятельно лазерные уровни практически нереально. Устройство представляет собой сложный механизм, состоящий не только из механических, но и электронных элементов. Для проведения ремонта лазерного уровня рекомендуется обратиться в специализированные мастерские.
Многочисленный опыт владельцев нивелиров показывает, что ремонту подлежит только такой узел, как прицел. При этом понадобится выполнить разборку корпуса инструмента. Внутри на подвижном элементе располагается усик, который следует переместить в специальное отверстие на металлическом основании. В остальных случаях ремонты лазерных уровней рекомендуется доверить исключительно специалистам. Ведь прибор представляет собой достаточно дорогое устройство, которое очень легко испортить, если попытаться провести ремонт самостоятельно.
Избежать поломок нивелира не получится, как и любого другого инструмента, но продлить срок службы можно путем аккуратного обращения и обеспечения правильного ухода за ним. Особенности ухода за инструментом описываются в инструкции, которая прилагается к каждому изделию.
Дополнительные приспособления и инвентарь
Кроме самого прибора, для работы нам понадобится уже упомянутый штатив, а так же специальная мерная рейка, с нанесенными на ней делениями и цифрами. Деления представляют собой полоски чередующиеся черные или красные полоски шириной в 10 мм.
Цифры на рейке нанесены с шагом в десять см, а значение от нуля и до конца рейки в дециметрах, при этом числа выражены двумя цифрами. Так, 50 см обозначается как 05, число 09 обозначает 90 см, цифра 12 укажет на 120 см и т.д.
Для удобства, пять сантиметровых рисок каждого дециметра объединены еще и вертикальной полоской, так, что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной.
Старые модели приборов дают перевернутое изображение, и рейка к ним требуется специальная, с перевернутыми цифрами.
Вспомогательные приспособления к нивелиру
К нивелиру прилагается паспорт, где обязательно указывается дата его последней проверки и настройки или, как говорят геодезисты «поверки». Поверяют нивелиры не реже чем раз в три года, в специальных мастерских, о чем делается очередная запись в паспорте.
Кроме паспорта, в комплекте нивелира идет ключ для обслуживания и мягкая фланель для протирки линз и конечно защитный футляр, где он хранится. Модели с горизонтальным лимбом — угломером комплектуются отвесом для установки строго в нужной точке.
Оберегайте нивелир от ударов и толчков, даже когда он в футляре. Современные приборы оборудованы специальным устройством, осуществляющим точную подстройку по горизонтали, сильный толчок, внешне не оставивший ни малейшего следа, может повредить его тонкий механизм.
DEKO Laser Level – от 660 руб.
Если вас интересует простой и недорогой китайский линейный нивелир, например, для укладки плитки, то можно рассмотреть модель DEKO Laser Level LV-01 с Алиэкспресс. Он строит всего две линии, расположенные под прямым углом друг к другу, т.е. позволяет решать довольно ограниченный круг задач, но ведь это 660 руб!
Крепление возможно как на гвозди или саморезы, так и на штатные присоски. Питание осуществляется от трех элементов АА (в комплекте не идут). Установить правильное положение позволяют два пузырьковых уровня, а наличие встроенного транспортира обеспечивает удобное выставление угла отклонения линии относительно горизонта.
| Основные характеристики | Значение |
|---|---|
| Тип | Линейный (2 линии из одной точки) |
| Точность | 0.3 мм |
| Дальность | 10 м |
| Рабочая температура | +5…+40 °С |
| Степень вращения | 90° |
| Самовыравнивание | Нет |
По традиции небольшой обзор от владельца девайса.
Лазерный уровень
Это самый распространенный класс приборов для точного позиционирования. Для него характерно использование в локальных ремонтных работах в помещении или для разметки на ограниченном открытом пространстве. По отображаемой уровнем линии можно выставлять маяки на полу, стене или потолке, выравнивать стойки или профили, наносить трассы коммуникаций и так далее.
Основные функции бытового лазерного уровня.
Типичный функционал такого прибора включает возможность выдавать от одного до трех сфокусированных в плоском секторе лазерных луча. Такие уровни в обязательном порядке выдают горизонтальную плоскость, а также одну или две взаимно перпендикулярные вертикальные плоскости.
Недорогие модели приходится выставлять вручную, совмещая пузырьки с метками. Это не слишком удобно. Куда интереснее модели с функцией самоустановки. Установка может выполняться под действием силы тяжести в маятниковых устройствах или сервоприводами по сигналу датчиков-гироскопов.
Первый вариант имеет более узкий диапазон, но не тратит энергию элементов питания на настройку. Второй радует более широкими возможностями. Такой уровень может автоматически выставляться на предыдущие настройки после случайного смещения.
Уровень, имеющий функцию самоустановки, сигнализирует о незавершенной операции настройки мигающим лучом или его отсутствием. Когда отклонение от горизонтали находится вне необходимого интервала, настройка не может быть выполнена. Прибору нужно помогать вручную.
Возможности использования нивелира.
Отображение определенных плоскостей включается нажатием отдельной кнопки с наглядной маркировкой. Если отображаются сразу несколько плоскостей, они оказываются взаимно перпендикулярными.
Иногда полезно иметь индикацию двух перпендикулярных между собой линий в произвольном относительно горизонта положении. Есть приборы, предоставляющие и такую возможность. Достаточно зафиксировать нажатием кнопки индикацию выставленного прибора. После чего становится возможным смещение прибора и отображение линий в новом положении.
Для установки уровня в пространстве можно использовать треногу с выдвижной штангой, магнитную плоскость или перфорацию для подвешивания на вкрученный саморез. Работают лазерные уровни либо от заряжаемого аккумулятора, либо от сменных батареек.
Bosch PLL 360 – от 9000 руб.
Вращение лазерной головки в ротационной модели Bosch PLL 360 обеспечивает построение горизонтали вокруг прибора. Второй линией можно построить одну вертикаль – этого вполне достаточно для проведения большинства видов строительных и отделочных работ. Устройство оснащено механизмом самовыравнивания в пределах 4 градусов и предназначено для работы при положительных температурах. Речь идет о разметке внутри помещений, т.к. дальность нивелира не превышает 20 м.
Очень популярный вариант среди отважившихся на самостоятельный ремонт и начинающих профи. Для питания нужны 4 батарейки АА. Резьба под штатив – 1/4″. Производитель предлагает две комплектации: 1) с чехлом и держателем; 2) с чехлом и штативом. Комплект 2 стоит дороже в среднем на 600-1000 руб.
| Основные характеристики | Значение |
|---|---|
| Тип | Ротационный (2 линии) |
| Точность | 0.4 мм/м |
| Дальность | 20 м |
| Рабочая температура | +5…+40 °С |
| Угол разверстки | 360° (горизонталь), 120 (вертикаль) |
| Самовыравнивание | Есть (в пределах 4°) |
Небольшой видео обзор от владельца устройства.
Как надо выбирать ротационный лазерный нивелир подробная инструкция
Мало кто уделяет внимание дополнительным критериям выбора лазерного нивелира, так как главную роль в этом деле играет цена. Чтобы купить качественный прибор с опциями, которые будут полезны, следует учитывать в первую очередь такие параметры:
Величина погрешности — чем выше, тем ниже точность измеряемых показаний. Какой бы точным нивелир не был, и сколько бы он не стоил, но погрешность есть у всех измерителей, и от этого никуда не деться. Другое дело допустимая величина погрешности, которая практически не играет большой роли на качество измерений. Нормальная и допустимая величина погрешности в нивелирах составляет 0,5 мм/м. Если уровень имеет погрешность от 1 мм/м, то покупать такой инструмент не рекомендуется
Технические параметры длины волны луча. Нормальное значение длины волны составляет 635 нанометров, а эта величина показывает качество его видимости на дальнем расстоянии. Именно за счет длины волны происходит определение луча при помощи специального приемного пульта
Диапазон измерений — чем больше длина измерений, тем дороже инструмент. Покупать для дома ротационный прибор для проецирования плоскостей на дальние расстояния свыше 200 метров не рационально. Нивелиры, проецирующие луч на расстояние до 1 км пользуются спросом среди дизайнеров, геодезистов и инженеров
Питание — лучше выбирать модели, которые работают от встроенных аккумуляторов литий-ионного типа. Они не только держат заряд дольше, но еще и не влияют на качество сведения луча. Обычные батарейки по мере разряда влияют на качество свечения лазера
Наличие вспомогательного оборудования. Это пульты управления, причем один из них является приемником, а второй используется для управления прибором на расстоянии. Это удобно, когда необходимо определить проекцию на отдаленной поверхности. Для этого необходимо выставить прибор, а затем переместиться к измеряемой поверхности, и после этого при помощи пульта ДУ включить нивелир
Защита от пыли и влаги. От этого показателя зависит возможность применения прибора на улице. Большинство нивелиров можно эксплуатировать только в сухую погоду, но есть нивелиры со степенью защиты IP 54, которые можно эксплуатировать даже во время дождя
Температура окружающей среды, при которой можно эксплуатировать оборудование
Уличные приборы обычно имеют отметку в пределах от +50 до -20 градусов
Наличие опции самовыравнивания — эта опция является вспомогательной, и влияет исключительно на качество и точность получаемых измерений
Производительность — уделить внимание надо ротационным уровням от известных брендов. Покупать инструмент от неизвестного производителя и по сниженной стоимости — это большой риск нерационального капиталовложения
Такие уровни могут быстро выйти из строя, поэтому рекомендуется предварительно для каждой модели читать отзывы
Комплектация — наличие дополнительного оборудования позволит не только упростить применение инструмента, но и расширит его функционал. К такому оборудованию относятся кейсы для хранения и транспортировки, штативы, пульты, очки, геодезические рейки, приемники, зарядные устройства
На основании выше предложенных рекомендаций надо выбирать новые лазерные нивелиры ротационного типа с вращающимся светодиодом. Рассмотрим несколько хороших и стоящих моделей ротационных уровней, которые действительно стоят своих денег.
Это интересно! Отзывы показывают, что луч зеленого цвета лучше виден по сравнению с красным.
https://youtube.com/watch?v=xQzmlyiLR04%3F
Принцип действия
Принцип действия ротационного уровня основан на проецировании лазерной плоскости за счет постоянного вращения светодиода. Движение осуществляется встроенным элекродвигателем. Благодаря особенностям конструкции (в других лазерных инструментах луч проходит через призму) значительно увеличивается диапазон измерения прибора. Некоторые устройства способны проводить замеры на дальности в 1 километр.
Как пользоваться ротационным нивелиром? Прежде чем приступить к замерам, необходимо правильно установить инструмент. Для этого используется обыкновенный пузырчатый уровень, встроенный в корпус устройства (если оно не оснащено функцией автоматического выравнивания). Инструмент устанавливается на плоскую поверхность или специальную треногу, называемую триггер. После этого необходимо несколько изменять его положение, пока пузырек в уровне не достигнет нужного расположения. Если устройство оснащено самовыравниванием, можно сразу после его установки приступать к замерам.
Устройство нивелира и область применения
Роль нивелира – получение данных об уровнях точек и нанесение уровней. Это обеспечивается получением ровной линии, связывающей наблюдателя и цель. Определение уклона дает понять, как ровно располагается объект.
Производится это в основном с помощью пузырька воздуха и визуального наблюдения. Устройство прибора представляет собой конструкцию для замера высот оптическим способом — для прямого просмотра или создания меток.
Основной блок состоит из трубы с линзами, лимбами и винтами для фокусировки. Блок устанавливается на компенсатор (элемент, вбирающий в себя мелкие колебания).
Применяется он для геодезических операций в строительстве (архитектура, дорожное хозяйство), ремонте и работах с ландшафтом. Суть его работы: получение сведений о разностях высот исследуемых точек. Эта информация используется для создания требуемых форм, поверхностей и конструкций
Так, для строительства дорог важно создание определенной величины уклона
Примеры таких работ:
монтаж столбов, создание фундаментов;
- выравнивание длинномерных участков и значительных площадей;
- оценка величины проседания мостов и иных сооружений;
- работы внутри зданий – укладка плитки, заливка полов и т.д.
Лучшие приборы
На рынке измерительных устройств особое уважение заслужил производитель BOSCH. Особенно популярна модель Bosch GRL 250 HV. Она имеет минимально возможную погрешность – всего 0,1 мм/м. Пределы самовыравнивания составляют 5 градусов, что также является отличным показателем. Дальность измерений составляет 30 метров, при использовании приемника – 125 метров.
Особым спросом также пользуется уровень Bosch GRL 250 HV. Лазерный луч, источаемый этим прибором, видим, что позволяет контролировать ход работы. Длина волны лазера составляет 635 нанометров, что оптимальный показатель. Диапазон измерения – до 400 метров. Рабочая температура прибора составляет -20 — +50 градусов Цельсия, что позволяет его использовать даже в экстремальных условиях.
Еще один лидер спроса – инструмент Sokkia LP415, имеющий высокую защиту лазерной головки. Диапазон его работы –150 метров. Автоматическое выставление горизонтальной плоскости и возможность использования ПУ для работы с устройством делают его использование максимально легким.
Способы настройки лазерного уровня
Для получения максимально точных результатов измерения, лазерный уровень необходимо настраивать.
Эта процедура выполняется следующим образом:
- Устанавливается лазерный уровень вручную так, чтобы он располагался ровно. Добиться этого можно при помощи пузырького типа уровня.
- Настраивается штатив. Проверяется позиционирование по направлению вертикально вниз к контрольному пучку света.
- Можно проводить настройку в автоматическом режиме.
У дорогих моделей, имеется встроенный стабилизатор. Функционирование подобного типа узла выполняется маятниковым механизмом или гироскопом.
В этом случае необходимо провести перенастройку.
Разновидности
Существующее опорное оборудование для строительных приборов представляется в трёх видах исполнения: универсальный геодезический, элевационный и фотоштатив.

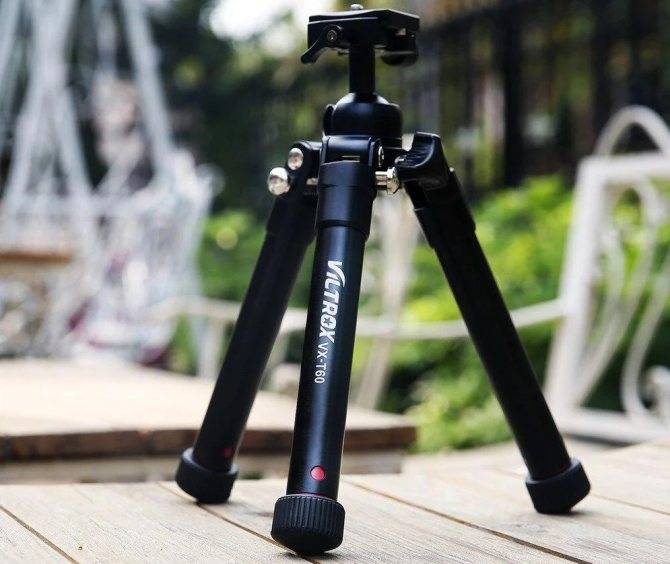

- Фотоштативы довольно лёгкие и в основном используются для установки лазерных устройств и дальномеров.
- Элевационный штатив позволит специалисту установить и закрепить более тяжёлую оптику. Их применяют для регулирования рабочей высоты лазерного прибора и для построения плоскостей. Конструкция элевационной треноги предусматривает применение кривошипной стойки с ручкой. Кривошипная стойка поможет плавно и максимально точно регулировать высоту подъёма прибора. Именно наличие кривошипной стойки отличает элевационный штатив от геодезического.
- Геодезические опорные держатели в основном имеют резьбу для накручивания лазерного оборудования.
Штанги для лазерного уровня применяют только внутри помещения. Принцип работы оборудования — установка телескопической трубки, на которую крепится лазерный прибор. Она способна перемещаться вверх или вниз на необходимую высоту. Штанга закрепляется распорками между потолком и полом или другими поверхностями.
Изготовлена штанга из алюминиевого сплава. Окрашивается чередующимися чёрными и оранжевыми полосами. Такая окраска позволяет работать в сумерки. Она легко собирается и транспортируется. Регулирование высоты зависит от модификации оборудования, в среднем составляет высоту 3 метра. Выпускаются штанги для нивелиров и с большей высотой.
