Цилиндрический редуктор

Применение цилиндрических редукторов

Назначение редуктора – понижение числа оборотов двигателя и увеличение мощности на выходном валу. Сборка цилиндрического редуктора не представляет сложности. По центру отверстий проходит разъем корпуса и крышки. Подшипники насаживаются на валы, устанавливаются в заготовленные гнезда и подпираются снаружи крышками.

Колеса и шестерни крепятся на валы с помощью шпонок.

Для регулировки межосевого расстояния необходимо с большой точностью делать расточку корпуса.

Техобслуживание редукторов простое. Надо регулярно доливать масло, периодически менять его. Детали, расположенные внутри, рассчитаны на длительную эксплуатацию в течение как минимум 10 лет.

Прокатное и кузнечно-прессовое оборудование не сможет работать без редукторов. В этой отрасли востребовано много разновидностей редукторов. Прямозубые стоят на кранах. Мощные шевронные вращают кривошипные прессы, вальцы, манипуляторы, подающие металл. Прокатные т-правильные станы работают исключительно благодаря клетям, передающим вращение двигателя на валки и рабочие узлы.

Под каждым капотом прячется коробка скоростей. На каждом станке имеется редуктор или несколько. Маленькие передачи установлены в электроинструменте и регулируют скорость вращения шпинделя дрели, болгарки и фрезера.

Конструктивные особенности

Основой любого редуктора является зубчатое зацепление, передающее вращательный момент и изменяющее число оборотов вала. Для цилиндрических зацеплений характерна возможность вращаться в обе стороны. При необходимости ведомый вал с колесом подключается к двигателю и становится ведущим. Они в данной конструкции расположены параллельно, горизонтально и вертикально. Устройство цилиндрических редукторов может быть самое разное, но оно обязательно включает в свою конструкцию:

• ведущий;
• ведомый вал;
• шестерню;
• колесо;
• подшипники;
• корпус;
• крышки;
• систему смазки.

В простейшем одноступенчатом редукторе одна пара находится в зацеплении – шестерня и колесо. Если ступеней 2 и больше, соответственно увеличивается количество деталей. Появляются промежуточные оси. Для изменения направления вращения, в кинематическую схему включают паразитку, промежуточную шестерню с количеством зубьев как у ведущей.

Корпус и крышка отливаются из чугуна или делаются сварными из низкоуглеродистого листа толщиной 4 – 10 мм в зависимости от габаритов и мощности узла. Сварными делают маленькие редуктора. Остальные имеют крепкий литой корпус.

Характеристика цилиндрических редукторов

Количество зацеплений, тип зуба и взаимное расположение валов для всех видов оборудования описывает ГОСТ Редукторы цилиндрические. В нем указаны типоразмеры всех деталей, которые могут применяться в цилиндрических редукторах при различных количествах ступеней. Максимальное передаточное число одной пары 6,5. Общее многоступенчатого редуктора может быть до 70.

Больше чем у цилиндрического редуктора может быть передаточное число у червячной передачи,оно может достигать 80. При этом они компактные, но используются редко из-за низкого КПД. У цилиндрических одноступенчатых редукторов КПД 99 – 98%, самый высокий из всех видов передач.Отличаются червячные и цилиндрические редукторы расположением валов. Если у цилиндрических они параллельные, то червяк располагается к колесу под углом. Следовательно валы ведущий и ведомый выходят из перпендикулярно расположенных боковых стенок корпуса.

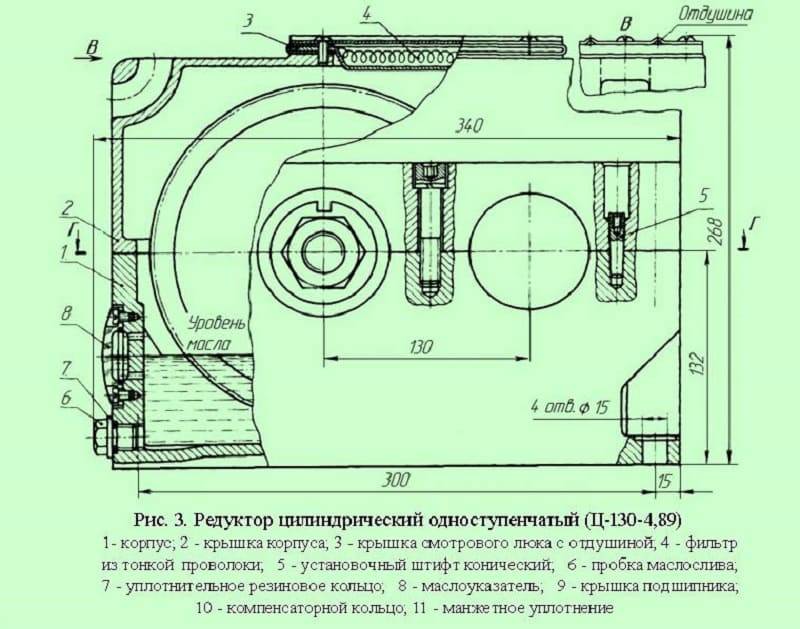

Для смазки достаточно залить масло в поддон, чтобы нижние шестерни в него частично погрузились. При вращении зубья захватывают масло и разбрызгивают его на другие детали.

Проектирование и порядок расчета

Расчет будущего редуктора начинается с определения передаточного момента и подборки его из нормированных пар. После этого уточняются диаметры деталей и межосевое расстояние валов. Составляется кинематическая схема, определяется оптимальная форма корпуса и крышки, номера подшипников. В сборочный чертеж входит кинематическая схема двухступенчатого редуктора, система смазки и способы ее контроля, типы подшипников и места их установки.

ГОСТ 16531-83 описывает все возможные виды и типоразмеры зубчатых колес, которые могут применяться в цилиндрических редукторах с указанием модуля, количества зубьев и диаметра. По размеру шестерни подбирается вал. Его прочность рассчитывается с учетом вращательного момента на скручивание и изгиб. Определяется минимальный размер, умножается на коэффициент прочности. Затем выбирается ближайший больший нормализованный размер вала. Шпонка рассчитывается только на срез и подбирается аналогично.

По диаметру вала выбирается подшипник. Его тип определяется направлением зуба. При косозубой передаче ставят упорные, более дорогие. Прямозубая передача не нагружает их в осевом направлении, и однорядные шарикоподшипники работают по несколько тысяч часов.

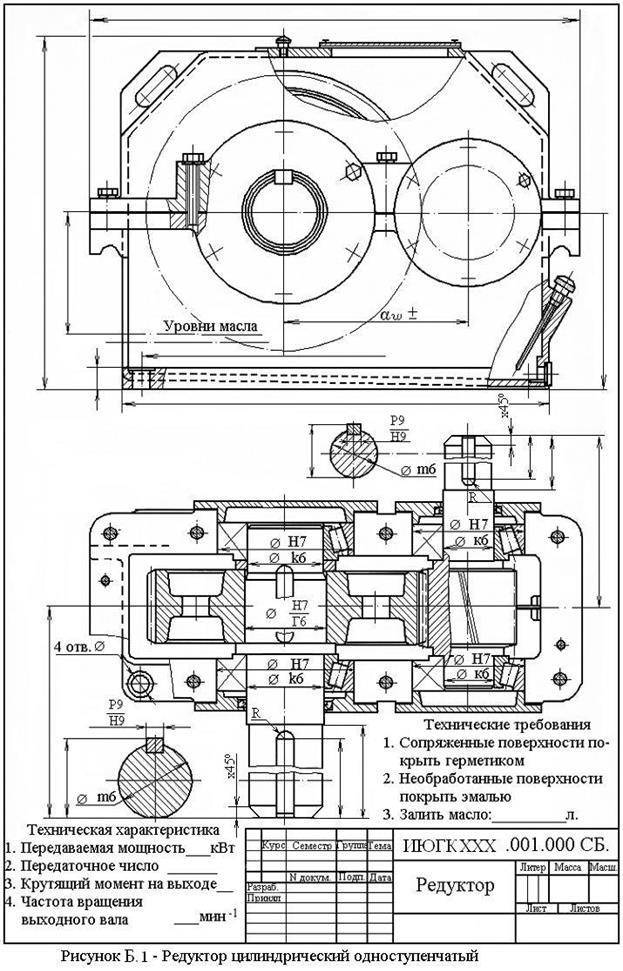

Схема сборки указывается на чертеже внизу и подробно расписывается в технологической документации, которая выдается в производство вместе с чертежами. На главном чертеже с общим видом в таблице указываются технические характеристики редуктора, которые затем переносятся в паспорт:

• количество ступеней;
• передаточное число;
• число оборотов ведущего вала;
• мощность на выходе;
• КПД;
• габариты;
• вес.

Дополнительно могут указываться вертикальное расположение зацепления, направление вращение вала и способ установки: фланцевый или на лапах.

Виды мотор-редукторов

Сегодня разработано большое число вариантов мотор-редукторов, различающихся типом двигателя, принципом построения механической части и общей геометрией. Практически все возможные комбинации присутствуют в каталогах производителей.

По виду механического зацепления подразделяют цилиндрические, конические, червячные и планетарные модели. По взаимному расположению входного и выходного валов рассматривают соосные, параллельные и угловые варианты. Исходя из передаваемых мощностей выделяют модули обычного размера и мини мотор-редукторы. По типу присоединения к процессу, встречаются варианты с одно- и двухсторонним валом, а также с полым выходным валом.

Цилиндрические мотор-редукторы

Агрегаты, использующие классические цилиндрические редукторы получили большое распространение, благодаря простоте, надежности и универсальности механической части устройства. Их использование возможно в широком спектре оборудования. В зависимости от общей конструкции, цилиндрические мотор-редукторы выполняются с соосными или параллельными валами. Количество ступеней может варьироваться от одной до шести.

По способу расположения шестерен и общей компоновке выделяют горизонтальные и вертикальные модели. Такие устройства характеризуются высоким КПД, долговечностью и относительно невысокой стоимостью. В отличие от многих других вариантов, цилиндрические редукторы обычно не допускают произвольного расположения в пространстве, что значительно ограничивает их область применения.

Конические мотор-редукторы

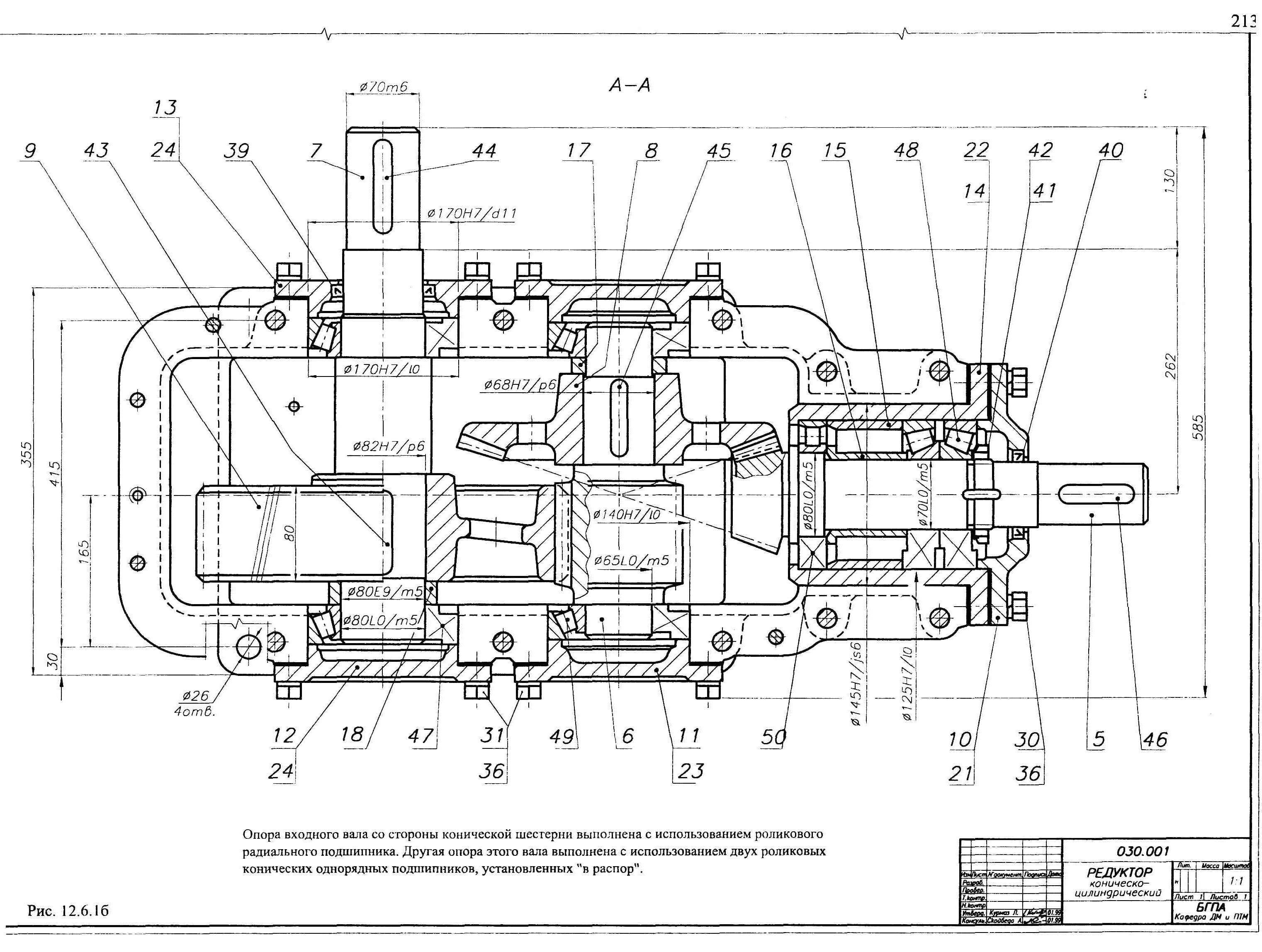

Устройства, собранные на основе конических шестерен, позволяют построить угловой конический мотор-редуктор. Его главной особенностью будет перпендикулярное расположение входного и выходного валов. Это ориентирует их на использование в устройствах, требующих смены направления осей. Также конические модели выгодно устанавливать в конструкциях, предъявляющих ограничение по одному из габаритных размеров устройства. Редукторы данного типа отличаются более высокой стоимостью, в виду значительной сложности изготовления отдельных деталей. Передаточное отношение конических моделей обычно невелико. Для его повышения, коническую и цилиндрическую передачи часто комбинируют, результатом чего становится коническо-цилиндрический мотор-редуктор.

Червячные модели

Сегодня, огромную популярность приобрели червячные одноступенчатые мотор-редукторы. В качестве механической передачи в них используется червячная пара. Она обеспечивает высокое передаточное отношение при сравнительно небольших габаритах. Благодаря этому стоимость червячных моделей ниже аналогов с иной конструкцией. Среди других особенностей следует выделить перпендикулярное расположение валов и самостоятельное затормаживание механизма при отсутствии внешнего поступления энергии.

В отличие от цилиндрических и конических моделей, приложение усилия к выходному валу не приведет к проворачиванию механизма. Благодаря этому такие редукторы часто используют в ответственных решениях и подъемно-транспортных устройствах. Червячные редукторы обычно не требовательны к положению установки. Благодаря герметичному корпусу их можно располагать произвольным образом, вследствие чего эти модели активно применяются для модернизации привода станков, промышленных линий и других механизмов. Среди недостатков червячных моделей обычно выделяют небольшой КПД и повышенное тепловыделение.

Планетарные и волновые мотор-редукторы

Благодаря компактности и высоким рабочим моментам, планетарные мотор-редукторы нашли широкое использование в небольших устройствах привода. Высокое передаточное отношение и способность работать с большими нагрузками, ориентирует их на использование совместно с серводвигателями промышленных роботов и других автоматических устройств. Встречаются планетарные модели и общепромышленного применения. Благодаря особенностям конструкции зубчатой передачи, данные модели мотор-редукторов выполняются с соосными валами. Это позволяет их использовать для привода практически любых механизмов.

Дальнейшим развитием планетарных передач стали волновые редукторы. Они обеспечивают большое передаточное отношение, плавность хода и высокую точность позиционирования выходного вала. Благодаря этому такие модели стали основой построения промышленных роботов. Наряду с высокими характеристиками, данные типы передач отличаются высокими требованиями к изготовлению, а, следовательно, и высокой стоимостью, что существенно сдерживает распространение данных моделей.

Устройство

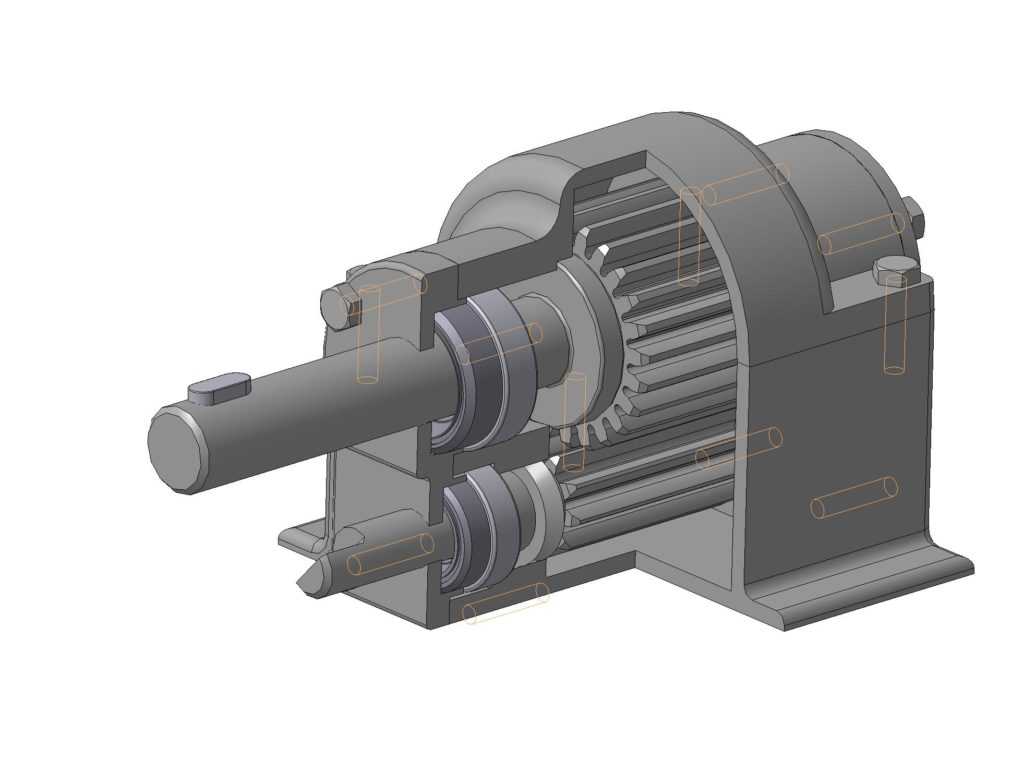

Изображена конструкция цилиндрического редуктора, с наименованиями и правильным расположением валов, зубчатых колес, подшипников в корпусе.

№	Наименование	№	Наименование	№	Наименование
1	Зубчатое колесо	13	Болт	25	Крышка
2	Подшипник	14	Замок	26	Вал-шестерня
3	Нажимная шайба	15	Нажимная шайба	27	Шпонка
4	Крышка	16	Подшипник	28	Подшипник
5	Регулировочный винт	17	Пробка	29	Шпонка
6	Зубчатое колесо	18	Прокладка	30	Вал-шестерня
7	Тихоходный вал	19	Корпус	31	Нажимная шайба
8	Шпонка	20	Штифт	32	Крышка
9	Шпонка	21	Крышка	33	Регулировочный винт
10	Регулировочный винт	22	Крышка	34	Крышка
11	Крышка	23	Шайба	35	Шайба
12	Шайба	24	Гайка	36	Гайка

1.2.3 Цилиндрические редукторы

В цилиндрических редукторах устанавливаются цилиндрические зубчатые передачи. Комплектация таких приводов может отличаться положением входного/выходного валов и количеством ступеней. Одноступенчатые цилиндрические агрегаты классифицируются только по расположению валов. Передаточные числа варьируются в диапазоне 1,6-6,3.

Схемы исполнения цилиндрических пар:

• развернутая узкая;
• развернутая;
• раздвоенная;
• соосная.

Наиболее распространена развернутая схема. Она позволяет выпускать унифицированные колеса, валы и шестерни, которые подходят для производства редукторов разных типоразмеров. Этот фактор является определяющим для серийного производства, т.к. способствует снижению себестоимости выпускаемой продукции.

С той же целью выбирается левое направление зуба шестерни и правое направление колеса для всех ступеней редуктора. При индивидуальной комплектации единичного редуктора целесообразнее использовать следующую схему: левое направление зуба шестерни на первой ступени, правое – на второй ступени. Такая комплектация снизит осевую нагрузку на опоры.

Форма редукторов, проектируемых по развернутой схеме, удлиненная. Вес такого агрегата будет на 15-20% больше приводов, сконструированных по раздвоенной схеме.

Раздвоенная схема применима для тихоходной и быстроходной ступеней. Во втором варианте она наиболее рациональна, так как промежуточный вал может быть изготовлен по принципу вала-шестерни, а быстроходный вал становится «плавающим».

При соосной схеме оси быстроходного и тихоходного валов совпадают. Вес и габариты редуктора, собранного по соосной схеме, аналогичны моделям с развернутой схемой. Стоимость обоих типов агрегатов практически одинакова.

Одна из основных технических характеристик соосного редуктора – увеличенная мощность быстроходной ступени, что достигается за счет снижения нагрузки на нее. Однако конструктивно такие агрегаты более сложные.

Ресурс цилиндрического редуктора – 25 тысяч часов и более.

Таблица 3. Допустимые нагрузки для цилиндрических редукторов ЦУ (одноступенчатых горизонтальных)

Типоразмеры	Номинальный вращающий момент на выходном валу, Нм	Номинальная радиальная сила, Н
входной вал	выходной вал
ЦУ-100	250	500	2000
ЦУ-160	1000	1000	4000
ЦУ-200	2000	2000	5600
ЦУ-250	4000	3000	8000

Таблица 4. Технические параметры цилиндрических редукторов Ц2С (двухступенчатых соосных)

Типоразмеры	Номинальные передаточные отношения	Номинальный вращающий момент на выходном валу, Нм	Номинальная радиальная сила, Н	КПД
входной вал	выходной вал
Ц2С-63	8; 10; 12,5	125	500	2800	0,98

Смазка редукторов

С целью профилактики преждевременного износа комплектующих редуктора и сокращения потерь мощности в результате трения используется смазка подшипников и зацеплений.

В редукторах небольшой мощности и невысокой скорости зацепления смазка производится методом разбрызгивания либо с использованием масляной ванны. В то же масло, которое заливается в корпус, частично погружаются червяк, колесо (зубчатое или червячное) и разбрызгивающее кольцо.

Для смазки быстроходного оборудования высокой мощности масло в зону зацепления подается насосом из масляной ванны. Для подшипников используется смазка жидкой или густой консистенции.

Цилиндрический редуктор

Цилиндрический редуктор — это одна из самых популярных разновидностей редукторов. Он, как и все редукторы, служит для изменения скорости вращения при передачи вращательного движения от одного вала к другому.

Именно редукторный привод один из наиболее распространенных видов приводов современных механических систем общепромышленного применения. Более ста лет назад перед нашей промышленностью стояла задача обеспечить нужды страны в цилиндрических редукторах. С этим успешно справлялись открывающиеся заводы. В настоящее время выпуск качественной и надежной продукции обеспечивается мощной производственной базой. Сейчас производят различные типы продукцией: цилиндрический редуктор одно-, двух-, и трехступенчатый.

От работоспособности и ресурса цилиндрического редуктора во многом зависит обеспечение требуемых функциональных параметров и надежности машины в целом. Показатели долговечности и надежности элементов привода и, в частности, редукторов и мотор-редукторов, зависят от обоснованного выбора самого редуктора при проектировании машины, т.е. соответствия этого выбора действующей нормативной документации (НД). Неправильный выбор редуктора снижает его рыночную конкурентоспособность, нанося ущерб производителю, и может привести к значительным экономическим потерям потребителя машиностроительной продукции из-за внеплановых простоев, роста ремонтных затрат и пр. Одно из важнейших требований обеспечения конкурентоспособности цилиндрического редуктора — наилучшее соответствие его паспортных характеристик реальным эксплуатационным условиям нагружения и работы привода машины.

Редуктор (от лат. reductor — отводящий назад, приводящий обратно) — это механизм, входящий в приводы машин и служащий для снижения угловых скоростей ведомого вала с целью повышения крутящих моментов. В редукторах применяют зубчатые передачи, цепные передачи, червячные передачи, а также используют их в различных сочетаниях — червячные и зубчатые, цепные и зубчатые и т.п. Существуют комбинированные приводы, в которых редуктор компонуют с вариатором. Редуктор используют в транспортных, грузоподъёмных, обрабатывающих и др. машинах. Главными характеристиками редукторов служат коэффициент полезного действия (КПД), мощность, передаточное отношение, угловые скорости валов, количество ступеней и передач и др.

Ещё в глубокой древности применялся принцип редукторов — увеличение приложенной силы или тяги. Эта идея механической передачи приложенного усилия восходит от изобретения колеса. Каким образом функционирует простая передача? Два колеса соприкасаются с собой ободами. Большое колесо делает оборотов меньше, по сравнению с меньшим. Когда колесо поменьше — становится ведущим, то крутящийся момент передачи получается больше, потеряв в скорости угловой. Для подъемов огромных грузов подобная передача применяется часто. Установив зубчатые колёса вместо гладких, получим передачу тяги и усилия более производительной. Вот так в человеческой жизни начали появляться редукторы. С появлением паровой машины возникла необходимость в передаче еще больших мощностей. Соответственно, потребовалось конструировать металлические редукторы. К 1850 г. ткацкие станки с механическим приводом были уже втрое производительнее ручных станков. Более дешевая энергия дала возможность повысить быстродействие станков, и это укрепило их экономическое преимущество. Паровой двигатель был достаточно мощным, чтобы приводить в движение несколько текстильных станков, и соответствующие станки приходилось размещать вокруг двигателя. Паровой двигатель также сделал возможным размещение производств не только у воды, а там, где были уголь, рабочие руки, рынки сбыта и транспорт. Новое время проводило и селекцию самых оптимальных конструкций зубчатых передач — тиражироваться начинали именно те, что давали максимальный экономический эффект. К середине ХIX века, по-видимому, следует отнести появление первых серийных редукторов. Ну а при появлении во второй половине XIX века электрического привода, бензиновых и дизельных двигателей означало разработку редукторов с заданными параметрами. Зубчатые механизмы предназначались для передачи вращательного движения от высокооборотных двигателей и преобразования (снижения) его параметров. Даже самые первые электродвигатели и ДВС обладали скоростью и моментом, как правило, не подходящим для использования в технологическом процессе.

Существует много разновидностей редукторов и классифицируются они по типу механических передач: цилиндрический, червячный, конической — цилиндрический.

Схемы сборки

Схема сборки – это вариант компоновки, исполнения и количества валов цилиндрического редуктора. Стоит отметить, что наиболее распространенными и востребованными являются сборки 12, 21, 22, 11. Сборки 31, 32, 33 используются при установке тормозных шкивов с колодочными тормозами ТКГ на второй конец быстроходного вала.

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка обозначения маркировки

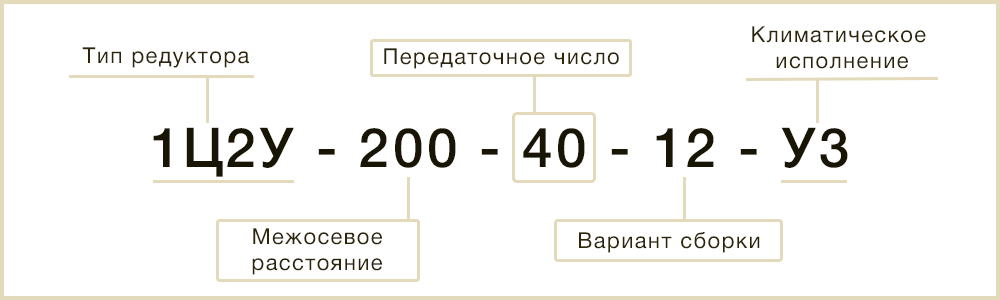

Условное обозначение полного названия модели редуктора содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Плюсы и минусы

Цилиндрический передаточный механизм получил широкое применение в самых разных областях. Он имеет бесспорные положительные качества если сравнивать с червячным:

• большой коэффициэнт полезного действия;
• не греется;
• работает туда и обратно.

Плюсы и минусы цилиндрического редуктора зависят от свойств зубчатого зацепления и прочих конструктивных компонентов.

Преимущества

Ключевым хорошим моментом считается большой коэффициэнт полезного действия. Он намного превосходит мощности на выходе при похожих двигателях, все зубчатые и остальные виды передач.

Узел способна работать долгое время без перерывов, переключаться безграничное кол-во раз с одного режима на другой и даже менять направление вращения.

Тепловыделение небольшое. Нет необходимости устанавливать систему охлаждения. Смазка разбрызгивается нижними колесами, смазывает верхние шестерни, подшипники и собирает вниз, в поддон, всю грязь, сколовшиеся частицы металла.Будет достаточно иногда доливать масло и раз в 3 – 6 месяцев менять его.Частота профилактических мероприятий зависит от рабочего режима.

Выходной вал поставлен в подшипники качения и почти что не имеет люфта. Перемещение его очень точное, чтобы применять зубчатый механизм в качестве привода точных устройств и приборов. Осевое и радиальное биение сопрягаемых деталей не оказывает влияние на работу механизма.

https://youtube.com/watch?v=WsfW2oHAqII

Рабочая эффективность не зависит от скачков напряжения. Передаточное число стабильно. Если падает частота вращения мотора, пропорционально замедляется вращение ведомого колеса. Мощность остается неизменной.

Минусы

Немаловажное достоинство – отсутствие трения и торможения, в конкретных условиях создаёт проблемы. В механизмах для подъема грузов во время установки цилиндрического редуктора нужно устанавливать крепкий тормоз, чтобы удержатьтяжелые предметы на весу и устранить их самостоятельное опускание. В зубчато-винтовых передачах ведущим может быть только червяк и из-за большого трения появляется эффект самоторможения

В зубчато-винтовых передачах ведущим может быть только червяк и из-за большого трения появляется эффект самоторможения.

При перегрузе или резком включении ремень проскальзывает по шкиву. Зуб может лишь поломаться, и деталь понадобится менять. Как дополнительные предохранители применяются шпонки. Они рассчитываются на срез без запаса прочности. Заменить срезанную муфтой обычную деталь намного проще.

Стоимость рабочих деталей большая. Производственная технология долговременная и непростая.При этом зуб понемногу стирается, возрастает просвет между рабочими поверхностями. Менять межцентровое расстояние, как в реечных и червячных передачах в редукторе нельзя.Необходимо время от времени менять шестерни, колеса, подшипники.

Чем больше стирается эвольвента, тем сильнее стучат друг об друга зубья, и шумит редуктор.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Достоинства и недостатки передач в зависимости от типа зубьев

А. Колеса прямозубые

Это наиболее распространенная разновидность зубчатых колес. Их зубья располагаются в плоскостях перпендикулярных по отношению оси вращения, а линия соприкосновения зубьев у шестерни проходит, наоборот, параллельно этой оси. Колеса с прямыми зубьями обладают наименьшей стоимостью, но они обеспечивают крутящий момент, максимальное значение которого немного меньше, чем могут создавать косозубые или шевронные. Кроме того, шестерни с такими зубьями больше шумят, чем шестерни с более сложными по форме зубьями.

Б. Косозубые и кривозубые колеса

Они представляют собой усовершенствованный вариант прямозубой шестерни. У них зубья расположены, если сравнивать с прямыми зубьями, под наклоном (или по кривой линии, в случае кривозубых колес), образуя подобие винтовой линии.

Преимущества

Зацепление колес происходит менее шумно, более эффективно и плавно, если сравнивать со случаем, когда используется прямозубый вариант шестерни. Площадь соприкосновения также больше, чем у прямозубой передачи, поэтому и значение максимального передаваемого момента также повышено.

Недостатки

Во время работы косозубого/кривозубого колеса появляется механическое усилие, сдвигающее его по оси, поэтому вал должен устанавливаться только с применением упорных подшипников, для предотвращения его горизонтального смещения. Увеличение площади соприкосновения зубьев ведет также к возрастанию силы трения между зубьями, что в свою очередь является причиной появления дополнительных потерь мощности и нагрева цилиндрического редуктора, а также снижения его кпд. Для уменьшения указанных негативных явлений и их компенсации требуется применение специальных смазочных материалов. Косозубые/кривозубые колеса применяют в основном там, где требуется передача значительных крутящих моментов особенно, если вал вращается с очень большой скоростью, и есть ограничения по степени шумности, которую создает соосный цилиндрический редуктор.

В. Шевронные колеса

Изобретение этих колес нередко приписывают французскому предпринимателю Ситроену, хотя он просто смог во время оценить и выкупить права на соответствующий патент у польского малоизвестного сегодня механика-самоучки. Зубья шевронных колес, если смотреть на них сверху, похожи по форме на английскую букву «V». Они могут выполняться либо как цельные детали, либо получаться за счет стыковки пары колес косозубого типа.

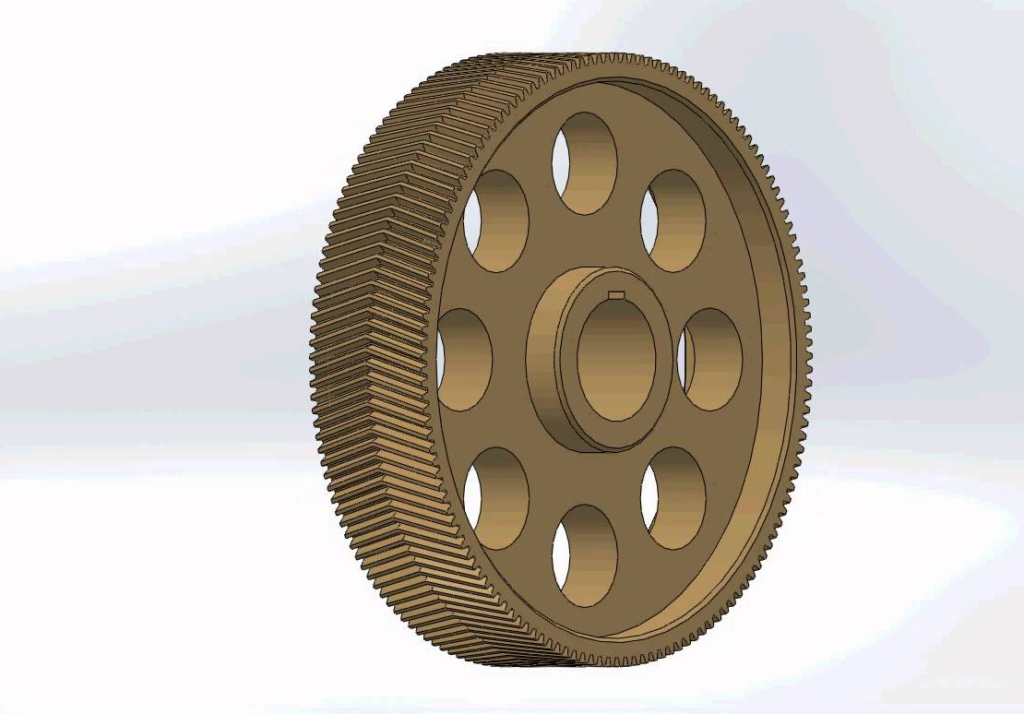

Применение шевронных колес позволяет решить проблему возникновения на валу осевой силы, так как направленные в разные стороны усилия, действующие на обе части таких колес компенсируют взаимно друг друга. В результате отпадает необходимость в упорных подшипниках, так как передача с использованием шевронных колес является самоустанавливающейся и не имеющей тенденции к появлению осевых сдвигов. Поэтому сборка цилиндрического редуктора, оснащенного шевронными колесами, выполняется с креплением одного из валов с помощью плавающих опор (например, с использованием подшипников с цилиндрическими роликами).

Что дает наличие у редуктора нескольких ступеней передачи?

В зависимости от количества ступеней цилиндрический зубчатый редуктор называется:

• одноступенчатым;
• двухступенчатым;
• трёхступенчатым;
• многоступенчатым.

Например, у одноступенчатого цилиндрического редуктора оно, как правило, находится в диапазоне 1,5—10, у редуктора цилиндрического двухступенчатого — в пределах 10—60. А трёхступенчатые редукторы цилиндрические обеспечивают коэффициент редукции 60—400.

Цилиндрический редуктор — виды, схемы, ГОСТ, проектирование

Создание двигателей внутреннего сгорания привело к резкому возрастанию количества и многообразия, разработанных инженерами механизмов, обеспечивающих преобразование крутящего момента, соответствующего некоторой скорости вращения, в крутящий момент с другой скоростью. В результате было создано такое устройство, как редуктор, и в том числе одна из его разновидностей — цилиндрический редуктор, который сегодня является очень популярным механизмом в машиностроении. При этом редуктор, позволяющий ступенчато изменять передаточное число получил название коробки передач.

Как решить проблему поломки автомобильного редуктора

Поскольку мы разобрались, для чего необходим редуктор в автомобиле и изучили основные поломки, следует изучить способы решения возникших проблем. Чтобы редуктор не вышел неожиданно из строя, необходимо соблюдать технологический регламент обслуживания транспортного средства и не забывать о замене трансмиссионной жидкости через каждые 100 000 км пробега.

Вторым вариантом, когда потребуется провести срочную замену трансмиссионной жидкости, является вынужденная замена сальников. Такой вариант также приветствуется автомобильными пользователями.

Если вы обнаружили в работе трансмиссии автомобиля какие-то неполадки, указывающие на сбой в работе редуктора в автомобиле, незамедлительно обратитесь в автомобильный сервис для полноценной диагностики. Это позволит избежать непредвиденных трат и заметно сократить стоимость ремонта и обслуживания.

Производители

Отечественное производство заметно отстает от зарубежного. Импортные модели поступают на российский рынок без адаптации к местным условиям. Традиционные российские редукторы представляют собой предельно упрощенные конструкции, что дает им возможность хоть как-то снизить цены и поддержать спрос. Потребитель все больше убеждается в их низкой надежности, предпочитая приобретать импортные изделия. Отечественный редуктор цилиндрический обладает следующими недостатками:

• отсутствие чистовой и отделочной операций по обработке поверхности зубьев;
• низкая мощность и крутящий момент, недолговечность и недостаточная надежность;
• существенное ограничение разнообразия конструкций, что не дает возможности применять их в современных машинах и механизмах с многофункциональным приводом.

Очень мало предприятий занимается совершенствованием отечественных изделий, улучшая их показатели до зарубежного уровня. Среди них выделяется НТЦ «Редуктор», главным направлением которого является модернизация типовых изделий за счет применения достижений науки о редукторах и внедрения зарубежных новинок.
