Цифровой манометр

Основные классификации

Большая часть диффманометров содержат в своем составе набор узлов и деталей. При их содействии поддерживаются коммуникационные связи между средами. В состав устройства в обязательном порядке должны входить камеры, которые отделены друг от друга приспособлением, с помощью них проводят замеры. То есть эти устройства играют роль чувствительного компонента, который и фиксирует разницу давлений.

Для изготовления корпуса применяют полимеры или металл с антикоррозийным покрытием. Корпус оснащают специальными компонентами, которые применяют для транспортировки и закрепления устройств на рабочем месте.

Во-первых, надо разделить небольшие конструктивные отличия между разными манометрами. В практической деятельности используют стационарные и переносные устройства. Первые фиксируют непосредственно на месте выполнения замера. Вторые применяют при обследовании того или иного технологического процесса.

По способу подачи данных можно выделить следующие модификации устройства.

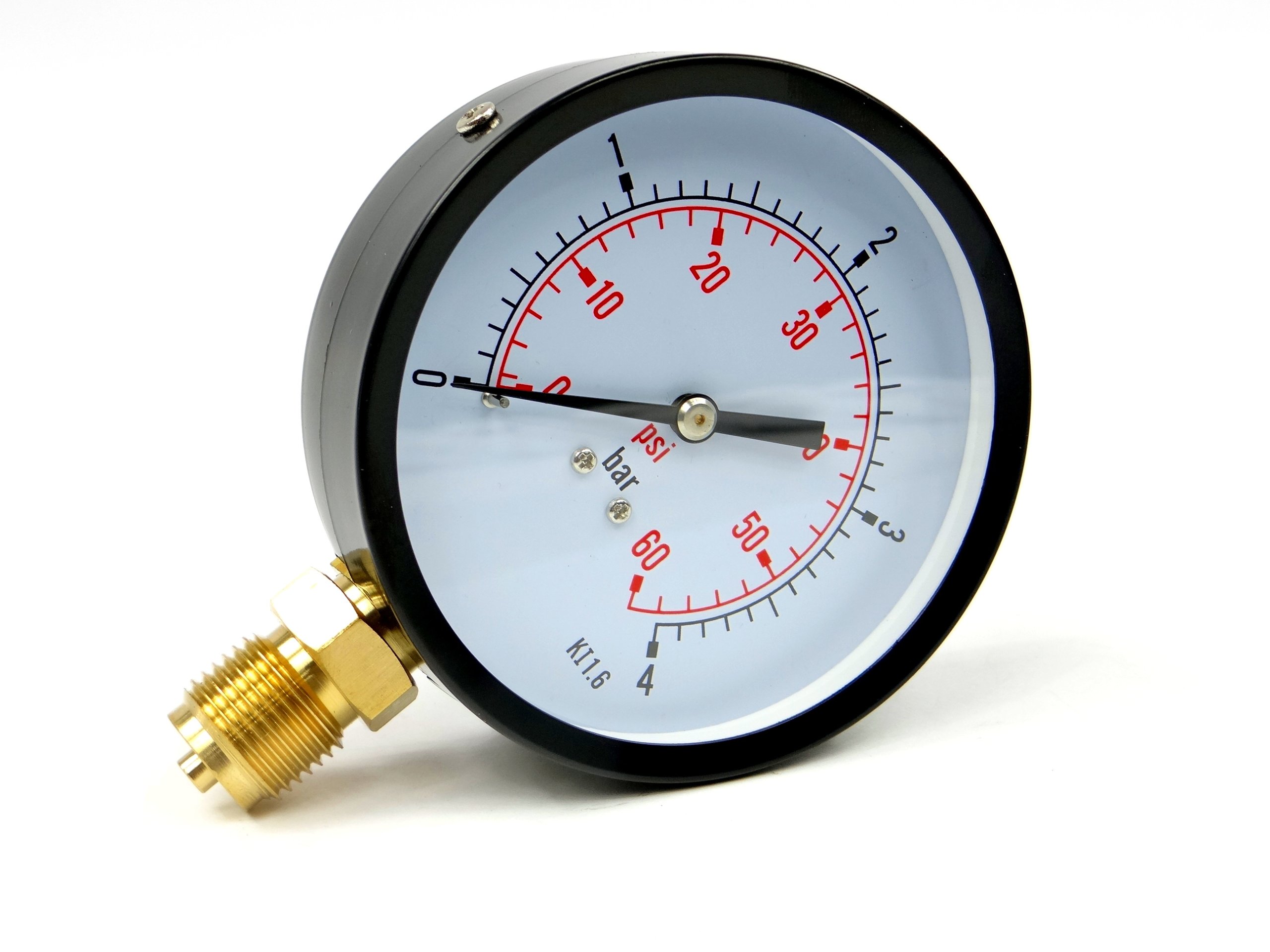

Стрелочный

Это классическое представление аналоговых измерительных изделий. Полученное значение показывает стрелка, перемещающаяся по установленной шкале. Такие модели отличаются высокой надежностью, но по части показателей точности, аналоговые манометры значительно уступают цифровым.

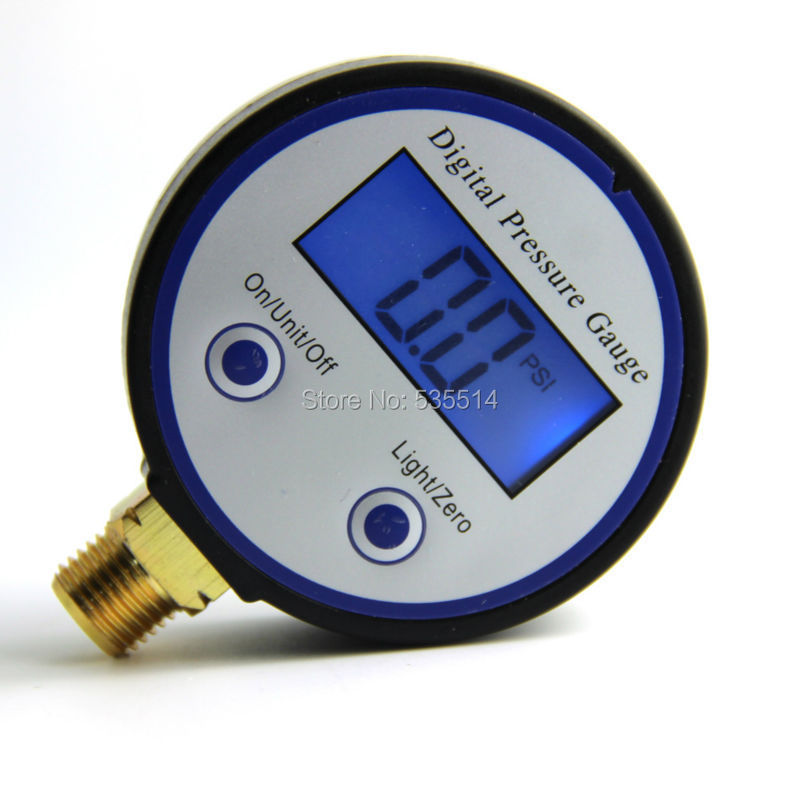

Цифровой манометр

Это устройство выводит результаты замера на установленный монитор. На такие изделия может быть уставлен микрочип, которые используют для формирования команд, направляемых на исполнительный механизм. Манометры этого класса устанавливают непосредственно в технологические линии. Управление исполнительными механизмами осуществляются с помощью электрических сигнал от 4 до 20 мА.

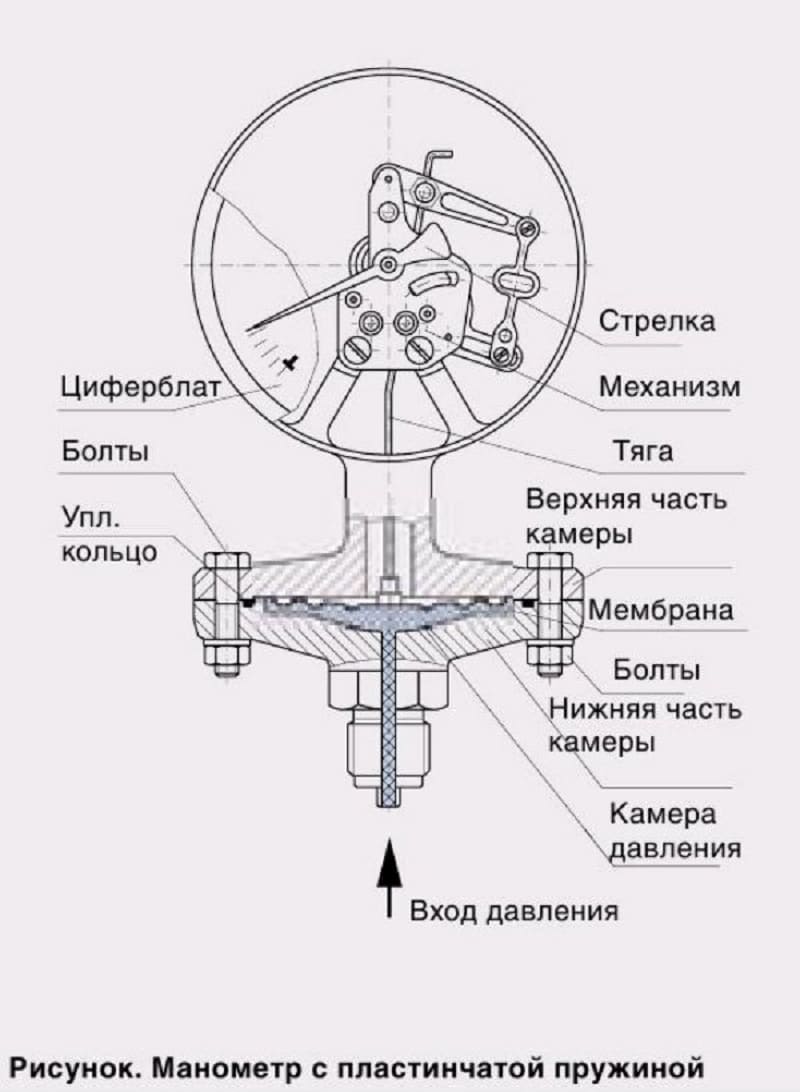

Мембранный дифманометр

В основании дифференциального манометра этого типа лежит пластина, выполненная из металла или из другого упругого материала. Иногда, для повышения эффективности мембран их делают гофрированными.

В состав дифференциального мембранного устройства входят две емкости, предназначенные для замера параметров рабочей жидкости. Емкости связаны между собой блоком, оснащенные импульсными трубками.Разница давлений может закрепляться при помощи штока. Он связан с органом измерения. При предельных колебаниях шток вызывает изменения сигнала на выходе из прибора. Это и гарантирует отображение получаемых параметров.

Сильфонный дифманометр

Дифференциальный манометр этого класса часто называют показывающим. Конструктивно оно состоит из показывающей и сильфонной частей. Отображающая часть представляет собой корпус круглой формы. Внутри него устанавливают индикаторный механизм стрелочного типа. Цена деления такого устройства составлять 1 мбар. Сильфонные манометры нашли свое применение в системах отопления, водоснабжения. Кроме этого их устанавливают в комплексах газоснабжения, по которым транспортируют нейтральные газы.

В рабочей части дифференциального манометра установлены элементы упругой механики, они состоят из сильфонов, пружин и пр. то есть, активная среда оказывает воздействие на демпфирующую систему, та в свою очередь передает сигналы на систему индикации. Устройства этого класса отличаются высокой точностью замера, так как механика не восприимчива к воздействию температуры и влаги

Ртутный дифманометр

Он отличается сложностью конструкции. Работа этого изделия основана на определении гидростатических характеристик по ртутному столбику. Применяя взаимодействующие сосуды, прибор фиксирует разницу давлений методом оценки и сравнивания избыточных уровней в столбах жидкостей.

Особенность устройств этого типа заключается в плотности рабочей жидкости. Это сводит к минимуму воздействие капиллярных сил.

Ртутные дифференциальные приборы отличает высокая чувствительность к температурам. Поэтому для ликвидации температурного воздействия на них устанавливают приборы настройки.

Как пользоваться техническим манометром

Обслуживание технического манометра состоит из нескольких простых операций. В частности, это проверка его работоспособности, снятие информации с измерительной шкалы, подачу давления, выполнения обнуления. Если в приборе загрязнилась жидкость, то ее необходимо поменять, в противном случае, это приведет к искажению проводимых измерений. При проведении обслуживания необходимо выполнить проверку наличия достаточного количества рабочей жидкости. Если ее уровень недостаточен, ее необходимо долить, руководствуясь требованиями инструкции по эксплуатации измерительного прибора.

У большинства наклонных приборов встроено устройство для нивелирования манометра. Устройство может поворачиваться до того момента пока пузырек в уровне не займет правильное положение на нулевой отметке.

Условия эксплуатации и считывание показателей

На циферблате водяного манометр указывается давление. Оно может измеряться в барах, Паскалях или атмосферах.

Соотношение между единицами измерения примерно такое: 1 атм = 100 кПа = 0,1 МПа = 1 бар = 1 кгс/см2 = 750 мм рт. ст. Это приближенное соотношение. Если надо провести измерения с высокой точностью, то учитывают, что 1 атм = 101,325 кПа = 1,01325 бар.

Пользоваться манометром можно только в тех условиях, которые оговорены в техническом паспорте. Давление на прибор должно подаваться плавно.

Эксплуатация запрещена, если:

• при подаче давления стрелка не движется;
• разбито или треснуло приборное стекло;
• стрелка прыгает и не возвращается в нулевое положение после сброса давления.

Чтобы быть уверенным в правильных показаниях манометра, надо проводить поверку. Новые приборы поверяет изготовитель. Далее контролируется время между поверками.

Допустимый срок указан в паспорте и составляет 1 или 2 года. Поверку проводят в Центре стандартизации и метрологии или в организации, у которой есть лицензия.

Диапазон измеряемых давлений

В практической деятельности разделяют следующие виды давления: абсолютное, барометрическое, избыточное, вакуум. Абсолютное – это показатель давления, измеренный относительно полного вакуума. Этот показатель не может быть ниже ноля. Барометрическое – это атмосферное давление. На его уровень оказывает влияние высота над нулевой отметкой (уровень моря). На этой высоте принято считать, что давление равно 760 мм р.с. для манометров эта величина равняется нулю. Избыточное давление – это размер, показывающий между абсолютным и брометрическим давлением. Особенно это актуально тогда, когда абсолютное давления в отношении барометрического.

То есть, вакуумметрическое давление не может превышать барометрическое. Другими словами, приборы для измерения вакуума измеряют его разряжение.

Устройства для замера давления можно разделить на несколько групп:

• Напорометры, их используют для выполнения измерения давления до 40 Па.
• Тягомеры, они предназначены для замеров вакуумметрических давлений до 40 кПа.
• Тягонапоромеры, эти приборы имеют двустороннюю шкалу с границами замеров ±20 кПа Для измерения разницы давления применяют дифманометры.

Типы определяемых давлений

Из школьного курса физики известно, что для расчетов пользуются тремя видами давлений. Среди них следующие:

• Атмосферное. Оно давно рассчитано и является постоянным для определенной точки земной поверхности. Атмосферное давление оказывает воздействие на все окружающие предметы в том числе и на человека. Но здоровый человек его не чувствует из-за уравновешивания внутренним давлением.
• Избыточное. Создается посредством нагнетательных установок при условии замкнутого пространства. Повышенное давление в основном используется для приведения силовых механизмов в движение от слабосильного двигателя.
• Пониженное (вакуумическое). Использование вакуумического давления обусловлено технологическими условиями. Созданное разряжение помогает втягивать рабочую среду в какую-либо емкость.

При обучении в институте появляется дополнительное понятие — абсолютное давление. Это сумма атмосферного и повышенного давлений.

Для снятия показаний должен выбираться соответствующий тип прибора.

Манометры других типов

На практике для измерения больших давлений используют не жидкостные, а пружинные манометры. В их основе – деформация твердого тела, в данном случае – пружины. Под действием давления пружина сжимается и через механизмы вращает стрелку прибора. Иногда вместо пружины используют согнутую в дугу металлическую трубу с запаянным концом. Когда в нее подается давление, она разгибается и посредством механизмов двигает стрелку манометра.

Существуют компрессионные манометры. Они работаю на законах термодинамики, в частности – на законе Бойля-Мариотта. Такие манометры могут измерять очень низкие давления.

Назначение

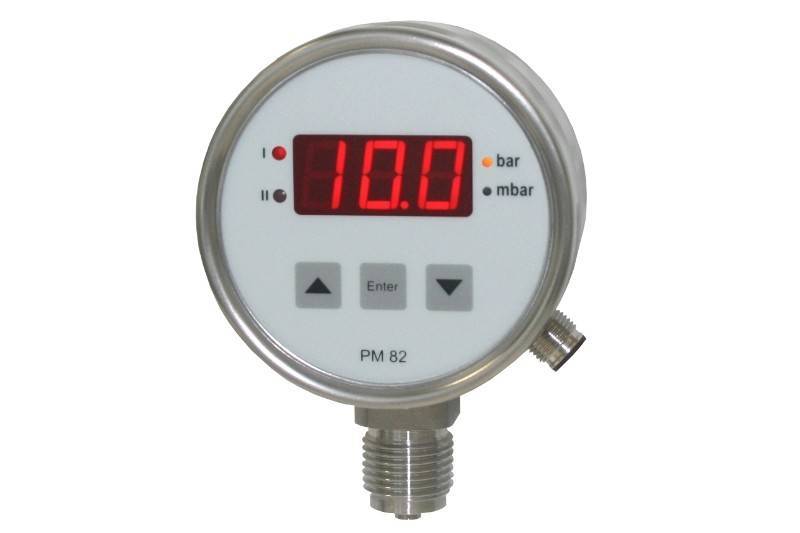

Цифровые манометры для измерения давления могут работать с различными средами, чаще всего воздушной и гидравликой. Примером можно назвать распространенные компрессоры, которые подают сжатый воздух. К другим особенностям подобного измерительного прибора отнесем следующее:

1. Часто применяется для контроля состояния различных узлов транспортного средства.
2. Включается в часть топливных магистралей.
3. Цифровой манометр измеряет показатель только в определенном диапазоне.

Основным достоинством подобного измерительного прибора можно назвать его параллельное подсоединение к системе, за счет чего она работает без проблем.

Устройство и принцип действия

Устройство манометра может иметь различную конструкцию в зависимости от вида и предназначения. Так, например, устройство, измеряющее напор воды, имеет довольно простую и понятную конструкцию. Она состоит из корпуса и шкалы с циферблатом, которая отображает значение. В корпусе имеется встроенная пружина трубчатая либо мембрана с держателем, трипко-секторным механизмом и упругий элемент. Прибор функционирует по принципу уравнивания давления за счет силы изменения формы (деформации) мембраны либо пружины. А деформация, в свою очередь, приводит в движение чувствительный упругий элемент, действие которого отображается на шкале с помощью стрелки.

Жидкостные манометры

состоят из длинной трубки, которую наполняют жидкостью. В трубке с жидкостью находится подвижная пробка, на которую влияет рабочая среда, измерять силу напора следует в зависимости от перемещения уровня жидкости. Манометры могут предназначаться для измерения разницы, такие устройства состоят из двух трубок.

Поршневые —

состоят из цилиндра и поршня, расположенного внутри. Рабочая среда, в которой измеряется давление воздействует на поршень и уравновешивается грузом некоторой величины. Когда показатель изменяется, поршень перемешается и приводит в действие стрелку, которая показывает значение давления.

Термопроводные

состоят из нити накаливания, которые нагреваются, когда через них пропускается электрический разряд. Принцип работы таких приборов основан на снижении теплопроводности газа с давлением.

Манометр Пирани

назван так в честь Марчелло Пирани, который впервые сконструировал устройство. В отличие от термопроводных, состоит из металлической проводки, которая также нагревается во время прохождения через нее тока и охлаждается под воздействием рабочей среды, а именно газа. При уменьшении давления газа снижается и эффект охлаждения, а температура проводки возрастает. Величина измеряется посредством измерения напряжения в проводе во время прохождения через нее тока.

Ионизационные

являются самыми чувствительными устройствами, которые используются для вычисления малых давлений. Как следует из названия устройства, его принцип работы основывается на измерении ионов, которые образуются под воздействием электронов на газ. Количество ионов зависит от плотности газа. Однако ионы имеют очень нестабильную природу, которая напрямую зависит от рабочей среды газа или пара. Поэтому для уточнения применяются другой вид манометра Мак Леода. Уточнение происходит за счет сравнения показателей ионизационного манометра, с показаниями прибора Мак Леода.

Существует два вида ионизационных устройств: с горячим и холодным катодом.

Первый вид был сконструирован Баярдом Аллертом, состоит из электродов, которые работают в режиме триода, а в качестве катода выступает нить накала. Самый распространённый вид горячего катода — ионный манометр, в конструкции которого помимо коллектора, нити и сетки встроен небольшой ионный коллектор. Такие приборы очень уязвимы, они могут легко потерять калибровку, в зависимости от условий работы. Поэтому показания этих приборов всегда логарифмичны.

Холодный катод также имеет свои разновидности: интегрированный магнетрон и манометр Пеннинга. Их главное отличие заключается в положении анода и катода. В конструкции этих приборов нет нити накалывания, поэтому им для работы им требуется напряжение до 0,4 кВт. Использовать такие устройства не эффективно при низком уровне давления. Поскольку они могут просто не заработать и не включиться. Принцип их работы основан на выработке тока, что невозможно при полном отсутствии газа, особенно для манометра Пеннинга. Так как устройство работает только в определенном магнитном поле. Оно необходимо для создания нужной траектории движения ионов.

Классификация по типу измеряемого давления

Приборы, служащие для получения данных о параметрах давления газа в газгольдерах, транспортирующих магистралях, в газовых баллонах и прочих резервуарах, классифицируются по нескольким признакам. Они различаются по своему устройству и принципу действия.

Устройства, с помощью которых измеряют давление, подразделяются на классы по:

• виду измеряемого давления;
• назначению;
• принципу действия;
• классу точности.

По виду измеряемого давления приборы, предназначенные для определения точных показателей, делят на манометры, вакуумметры, тягомеры, напоромеры, барометры и другие.

В зависимости от степени защищенности от влияния внешней среды производят следующие приборы:

• стандартные;
• защищенные от попадания пыли;
• водонепроницаемые;
• защищенные от агрессивных сред;
• взрывоустойчивые.

Одно изделие может сочетать в себе несколько видов защиты.

На схеме представлено разделение измерительных устройств по принципу действия, по виду давления, по применению и по отображению. Жидкостные и грузопоршневые приборы для получения данных о давлении газа применяют редко

Манометр представляет собой небольшой по размерам прибор, с использованием которого измеряют давление или разность давлений. Принцип работы этого контрольно-измерительного прибора зависит от его внутреннего устройства. В пределах одного класса они еще подразделяются на группы в зависимости от класса точности.

Чтобы измерить абсолютное давление, показатели которого отсчитывают от абсолютного нуля (вакуума), применяют абсолютные манометры. Избыточное давление определяют манометром избыточного давления. В общем случае все разновидности таких приборов называют одним словом: «манометр».

Большинство разновидностей манометров предназначено для измерения величин избыточного давления. Их особенность в том, что они показывают давление, представляющее разницу между абсолютным и атмосферным.

Вакуумметры — это устройства, показывающие значение давления разреженного газа. Применяя мановакуумметры, измеряют избыточное давление и давление разреженного газа. Информация отображается на единой шкале.

С помощью напоромеров определяют параметры избыточного давления со значениями до 40 кПа. Тягомеры, напротив, позволяют измерить разреженность до – 40 кПа. Тягонапоромерами измеряют разреженность и избыточное давление в интервале от – 20 до + 20 кПа.

Манометры применяют в самых разнообразных отраслях

Работа с газом предполагает высокий риск, поэтому важно контролировать все показатели системы. Информация о давлении дает пользователям сведения о текущем состоянии измеряемого объекта

Дифференциальными манометрами можно определить разность давлений в двух подлежащих исследованию произвольных точках

Микроманометр — это дифманометр, позволяющий измерить значения разности давлений в пределах 40 кПа

Дифференциальными манометрами можно определить разность давлений в двух подлежащих исследованию произвольных точках. Микроманометр — это дифманометр, позволяющий измерить значения разности давлений в пределах 40 кПа.

Деление по функциональному назначению

По назначению выделяют следующие виды манометров, используемых для измерения давления газа:

Рассмотрим особенности каждого вида.

Манометры общетехнического назначения

Этот вид манометров производят с целью измерения значений вакуумметрического и избыточного давления в общетехнических целях. Различные модификации устройств позволяют использовать их в самых разнообразных средах. Применяются для измерения давления на производстве прямо во время технологических процессов.

Такими манометрами можно измерять давление газообразных сред, которые являются неагрессивными по отношению к медным сплавам при рабочей температуре до 150 °C. Обычно корпус изделия изготавливается из стали, а детали механизма из латунного сплава.

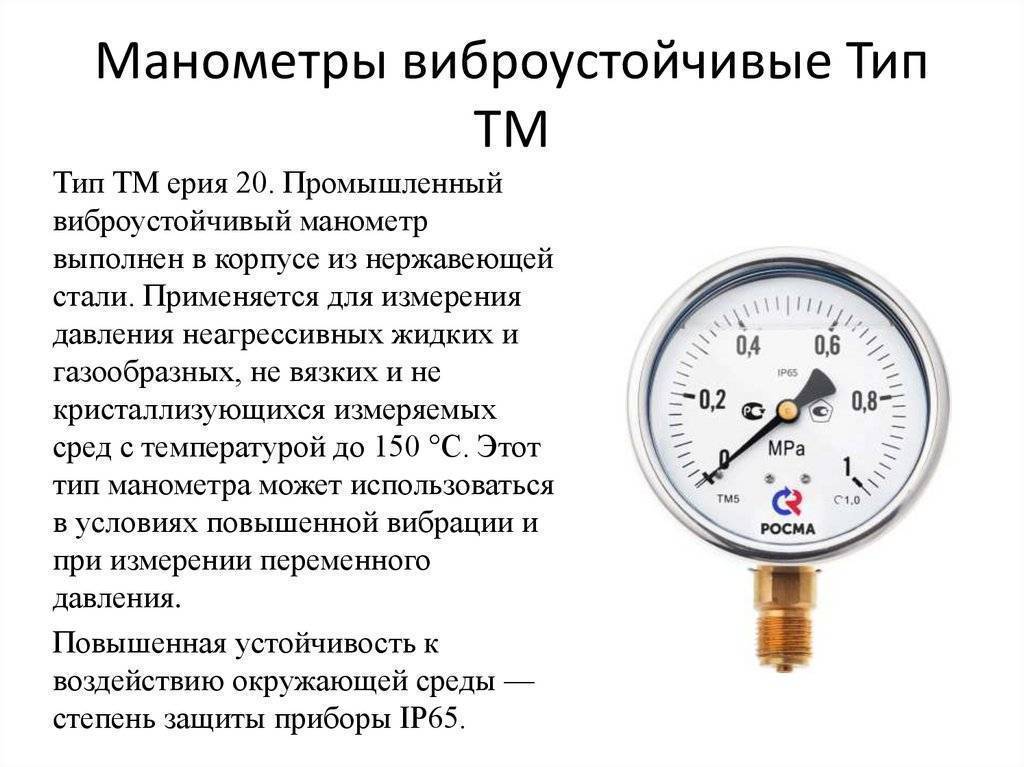

Общетехнические манометры для газа низкого или высокого давления производятся устойчивыми к вибрациям с частотой в интервале от 10 до 55 Гц, а также амплитудой смещения максимум 0,15 миллиметра. Имеют несколько классов точности от 1 до 2,5.

Набирают популярность газовые манометры общетехнического назначения с электронной платой, на которой отображаются данные проведенных измерений. Они нередко оснащаются преобразователями, что автоматизирует технологические процессы. Значения давления отображаются на электронном циферблате.

Группа специальных манометров

Такие приборы изготавливаются под конкретный вид газа и создаваемую им среду. Для систем с повышенным давлением изготавливают манометры для газа высокого давления. Некоторые газы агрессивны по отношению к определенным сплавам, поэтому для работы с ними требуется использовать устойчивые материалы.

Специальные манометры окрашивают в краски различных цветов в зависимости от типа газа.

Пропановые манометры окрашиваются в красный цвет, имеют стальной корпус и характеристики общетехнических манометров. Рабочее давление таких приборов от 0 до 0,6 МПа. Это стандартное давление пропана. Возможна эксплуатация в диапазоне температур от – 50 до + 60 °С. Температура рабочей среды до + 150 °С. Нередко входят в комплектацию с баллонными редукторами.

Измерители давления аммиака в баллонах и прочих резервуарах окрашиваются в желтый цвет. Агрегаты с многоступенчатым сжатием оснащаются температурной шкалой. Компоненты манометра изготавливаются из материалов, устойчивых к воздействию паров аммиака.

Ацетиленовый манометр окрашивается в белый цвет. Изготавливается как манометр систем безопасности из обезжиренных материалов. Используется для измерения избыточного давления в различных распределяющих и генерирующих ацетилен системах. Корпус изготавливается из стали, внутренние компоненты из латунного сплава. Диапазон допустимых температур от – 40 до + 70 °С.

Водородный манометр окрашивается в темно-зеленый цвет. Манометр для иных горючих газов красится в красный цвет. Измерительный прибор для негорючих смесей красят в черный цвет. Кислородный манометр окрашивают в голубой цвет.

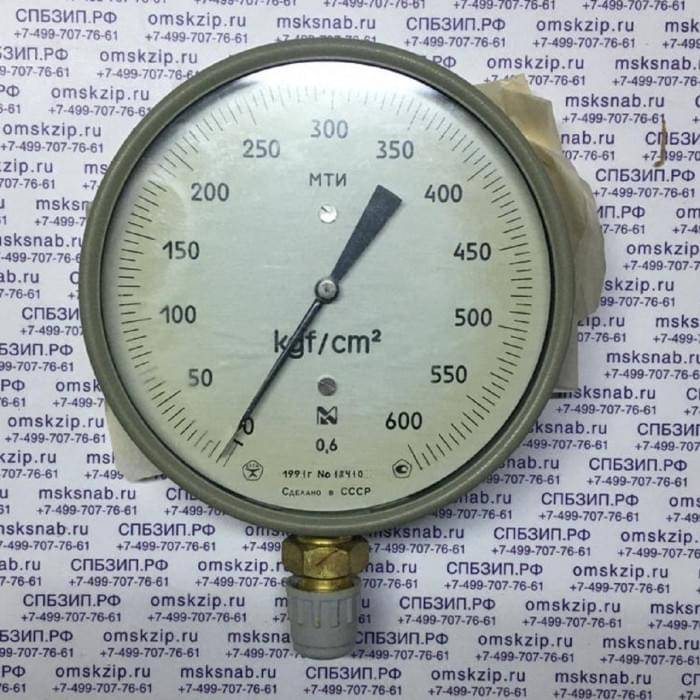

Эталонные устройства для измерения давления

Этот тип манометров предназначен для проверки, калибровки и настройки других приборов в целях обеспечения максимально высокой точности измерений. Такие устройства отличаются более высоким классом точности в сравнении с общетехническими. Рабочие эталоны делятся на три разряда.

Контрольные манометры, используемые в целях контроля достоверности показаний измерительных приборов по месту установки, также называют манометрами повышенной точности. Рабочий диапазон измерения от 0-0,6 до 0-1600 бар для газообразных сред.

Манометры для обычных и композитных газовых баллонов должны проходить процедуру поверки не реже одного раза в год, если иные сроки не указываются в документах к прибору. Поверку осуществляют аккредитованные метрологические организации, обладающие статусом юридических лиц. После поверки выдается свидетельство и ставится клеймо.

Передаточные механизмы в эталонных манометрах обрабатываются с повышенной частотой зубчатого зацепления. Они характеризуются минимальным трением в стрелочном механизме, а также высокой чувствительностью внутренних элементов.

Образцовые манометры, с классом точности 0,4 имеют шкалу из 250 единиц, с классом точности 0,15 или 0,25 имеют шкалу из 400 единиц с ценой деления 1 единица. Эксплуатация устройства возможна при различной температуре в зависимости от наполнителя корпуса. Идеальная рабочая температура составляет 20 °С.

Со спецификой проведения заправки газовых баллонов ознакомит следующая статья. Прочитать ее стоит всем владельцам загородной собственности, не подключенной к централизованному газоснабжению.

Алгоритм действий

Сборка прибора для измерений, в основном, не создаёт существенных проблем. Алгоритм действий выглядит так:

1. Топливный шнур делится на три част.
2. Проходит подсоединение топливного шланга. Для увеличения степени герметичности соединения используются хомуты.
3. На один из кончиков присоединяется прибор, который предназначен для изменения воздуха. Необходимо наблюдать за надежностью подключения данного компонента, так как слишком большая нагрузка будет причиной его вырывания устройства. В основном, для подсоединения применяется патрубок для соединения.

Нужна ли поверка манометров

Первичная поверка прибора проводится для определения показателя номинального давления. В дальнейшем контроль позволяет исключить вероятность снижения точности.

Некоторые системы не могут эксплуатироваться без применения манометра.

Если своевременно не проводить рассматриваемую процедуру можно столкнуться со следующим проблемами:

1. Погрешность при снятии измерений. В некоторых случаях незначительная погрешность не снижает эффективность применения компрессора, в других точность давления важна.
2. Существенно снижается эксплуатационный срок манометра. Некоторые повреждения механизма при его длительной эксплуатации могут привести к быстрому износу. Стоимость высокоточных манометров весьма велика.
3. Есть вероятность появления утечки среды, которая станет причиной снижения давления в системе.

В заключение отметим, что при необходимости поверки измерительного прибора компрессора провести подобную работу можно самостоятельно. Для этого можно приобрести специальное устройство в специализированном магазине. Другие механизмы, к которым предъявляются более высокие требования, должны проверяться исключительно специалистом. После проведения процедуры должна ставится пломба.

Класс точности манометров

Эта характеристика обязательно указывается в техническом паспорте на прибор. Выражается класс точности в цифрах: чем ниже цифровое значение в маркировке, тем выше точность. Существует три стандартные категории:

• С большой погрешностью. Класс точности 4,0. Эти приборы обычно используются на автомобильных СТО для проверки уровня давления воздуха в шинах.
• Стандартные, в диапазоне 1,0-2,5 (нормальный класс точности для большинства моделей);
• Высокоточные (образцовые), работающие с погрешностью 0,05.

Класс точности влияет не только на погрешность измерений. От него зависит и возможность эксплуатации приборов в том или ином диапазоне. Так, мощные модели не способны уловить минимальные колебания, а сверхчувствительные весьма восприимчивы к высоким «критическим» показателям.

В ассортименте современных моделей есть устройства, способные проводить измерения в диапазоне 0,06-1000 мПа, а также модификации для измерения разрежения давления до уровня -40кПа.

Компания Измеркон , Санкт-Петербург, реализует манометры цифрового типа, с ЖК-дисплеем, на котором показывают измеренные величины. Такие устройства работают с высокой точностью, в пределах 0,5-0,025%. Среди предложений компании есть и модели с дополнительными опциями – например, во взрывозащищенном исполнении.

Конструкция и принцип работы

Для того чтобы подобрать наиболее подходящий вариант исполнения цифрового манометра и правильно его обслуживать при необходимости нужно уделить внимание конструктивным особенностям. Принцип действия выглядит следующим образом:

1. Основой конструкции становится принцип уравновешивания давления под действующей силой.
2. Один из концов подвижного элемента запаян в основной держатель, другой связан с механизмом. За счет этого происходит преобразование прямого перемещения элемента и его закольцовывание по стрелке.
3. На момент воздействия меняются определенные характеристики материала. При этом у конструкции есть третья мембрана, которая определяет силу воздействия.
4. При воздействии определенной силы происходит совмещение двух пластин под определенным усилием, которое будет сопоставимо с силой тока. Полученный разряд между двумя кварцевыми элемента превращается в обычный сигнал, после чего он передается к устройству измерения.

На момент падения давления или его возрастания происходит замыкание контактов и сигнал подается на катушку.

По конструктивным признакам выделяют довольно большое количество различных цифровых манометров, но классический вариант представлен сочетанием следующих элементов:

1. Корпус. В большинстве случаев при его изготовлении применяются материалы, которые характеризуются высокой устойчивостью к агрессивному воздействию со стороны окружающей среды. Отсутствие большого количества механических элементов определяет его небольшие размеры.
2. Термобаллон и соединительный капилляр.
3. Циферблат и стрелка для отображения основных параметров. В последнее время большое распространение получили варианты исполнения с электронным циферблатом.

В целом можно сказать, что лишь слишком большая нагрузка становится причиной, по которой устройство может выйти из строя.

Назначение

Цифровые приборы для определения величины давления чтобы провести измерения давления как правило будут работать с самыми разными средами, очень часто воздушной и гидравликой. Примером можно назвать распространенные нагнетатели воздуха, которые подают сжатый воздух. К остальным свойствам аналогичного прибора для измерений отнесем следующее:

1. Практически всегда используется для контроля состояния самых разных узлов автотранспортного средства.
2. Включается в часть топливных магистралей.
3. Цифровой прибор для определения величины давления меряет критерий только в конкретном диапазоне.

Главным положительным качеством аналогичного прибора для измерений можно назвать его параллельное подсоединение к системе, благодаря чему она работает легко.

Как устанавливать манометры ?

Для установки манометра на трубу применяются трехходовые краны и игольчатые вентили. Для защиты манометров используются демпферные блоки, петлевые отборные устройства и мембранные разделители.

Трехходовой кран под манометр— это трехходовой шаровой или пробковый кран предназначенный для подключения манометра к трубопроводу или любому другому оборудованию. Допускается установка двухходового крана с возможностью ручного сброса давления с манометра при отключении. Использование стандартных шаровых кранов не рекомендуется, т. к. после закрытия крана механизм манометра находится под остаточным давлением среды, что может привести к преждевременному выходу его из стоя. На сегодняшний день это наиболее распространенный вид для присоединения манометров при давлениях до 25 кгс/см2. При больших давлениях рекомендуется установка игольчатых вентилей. При покупке трехходового крана необходимо убедиться, что резьба на манометре совпадает с резьбой на кране.

Кран трехходовой шаровый.		Кран трехходовой пробковый с контрольным фланцем.		Кран трехходовой пробковый с ручкой.

Игольчатый вентиль— это регулирующий вентиль гс возможностью плавной подачи рабочей среды у которого запорный элемент выполнен в виде конуса. Игольчатые вентиля нашли широкое применение для подключения различных приборов КИПиА к оборудованию с большими давлениями. При покупке игольчатых вентилей необходимо убедиться, что резьба на манометре совпадает с резьбой на клапане.

Игольчатый вентиль стальной.		Игольчатый вентиль нержавеющий.

Демпферный блок— это защитное устройство, которое устанавливается перед манометром и предназначенное для гашения пульсаций рабочей среды. Под пульсацией в данном случае подразумевается резкое и частое изменения давления рабочей среды. Основными «организаторами» пульсаций в трубопроводе являются мощные насосы без устройств плавного пуска и повсеместная установка шаровых кранов и дисковых затворов, быстрое открытие которых приводит к гидравлическим ударам.

         Демпферный блок.

Петлевые отборные устройства (трубка Перкинса)— это стальные трубки, которые предназначены для гашения температуры перед манометрами. Уменьшение температуры среды, приходящей в манометр происходит за счет «застоя» среды в петле. Данные устройства рекомендуется устанавливать при температуре рабочей среды более 80С. Существует два вида отборных устройств: прямые и угловые. Прямые отборные устройства устанавливаются на горизонтальных участках трубопроводов, а угловые предназначены для установка на вертикальных трубопроводах. Перед покупкой необходимо убедиться, что резьба на трубке совпадает с резьбой на трехходовом кране или манометре.

     Отборные устройства ( прямое и угловое ).

Разделители сред мембранные— это защитное устройство для манометра, предназначенное для предохранения механизма прибора от попадания в нее агрессивных, кристаллизующихся и абразивных сред

При выборе мембранного разделителя необходимо обратить внимание на совпадение резьбы на манометре и разделителе

        Разделитель мембранный РМ.

При установке манометров есть несколько требований, обязательных к выполнению: — монтажные работы с манометром необходимо производить при отсутствие давления в трубопроводе — манометр устанавливается с вертикальным расположением циферблата — вращение манометра производится за штуцер при помощи гаечного ключа — прикладывать усилие к корпусу манометра запрещается

Какие виды существуют?

Принцип работы технического манометра

На территории нашей страны действует множество нормативных документов, регламентирующих правила эксплуатации трубопроводов, емкостей и пр. И, практически в каждом документе указано, что на шкале манометра в обязательном должна быть нанесена красная полоса. Ее назначение показания предельных значений измеряемого параметра. Вместо нанесения черты на шкалу, допустимо использовать другие способы маркировки, например металлический флажок красного цвета. Это необходимо для того чтобы можно было наблюдать за контролируемым параметром издалека.

Технический манометр по своему устройству относят к трубчато-пружинным механизмам. Конструктивно он состоит из:

• корпуса;
• стояка;
• пустотелой изогнутой трубки;
• стрелка (стрелки);
• сектор с нанесенными зубьями;
• шестерни;
• пружины.

Ключевая деталь – это трубка. Она нижним концом связана с полой частью стояка. Верхний конец трубки запаян и может перемещаться, при этом, он передает движение на сектор, установленный на стояке, и в конце этого механизма, установлена шестерня, с закрепленной на нем стрелкой. После включения манометра к емкости или трубопроводу, на котором будет проводиться измерение давления. Давление, которое сосредоточено внутри манометра, через описанный механизм пытается выправить трубку. Движение трубки, в результате, приводит к движению стрелки. После всего этого, стрелка показывает измеряемое давление.

Виды и типы приборов

Для лабораторных измерений или промышленного применения используются различные варианты манометров с трубной конструкцией. Наиболее востребованы такие виды приборов:

• U-образные. Основа конструкции – сообщающиеся сосуды, в которых определение давления осуществляется по одному или сразу нескольким уровням жидкости. Одна часть трубки соединяется с трубопроводной системой для проведения измерения. В то же время другой конец может быть герметически запаян или иметь свободное сообщение с атмосферой.
• Чашечные. Однотрубный жидкостный манометр во многом напоминает конструкцию классических U-образных приборов, но вместо второй трубки здесь применяется широкий резервуар, площадь которого в 500-700 раз больше площади сечения основной трубки.
• Кольцевые. В устройствах данного типа столб жидкости заключен в кольцевом канале. При изменении давления происходит перемещение центра тяжести, что в свою очередь приводит к перемещению стрелки указателя. Таким образом, прибор для измерения давления фиксирует угол наклона оси кольцевого канала. Эти манометры привлекают высокой точностью результатов, которые не зависят от плотности жидкости и газовой среды на ней. В то же время сфера применения таких изделий ограничивается их высокой стоимостью и сложностью обслуживания.
• Жидкостно-поршневые. Измеряемое давление вытесняет сторонний шток и уравновешивает его положение калиброванными грузами. Подобрав оптимальные параметры массы штока с грузами, удается обеспечить его выталкивание на величину, пропорциональную к измеряемому давлению, а, следовательно, удобную для контроля.
