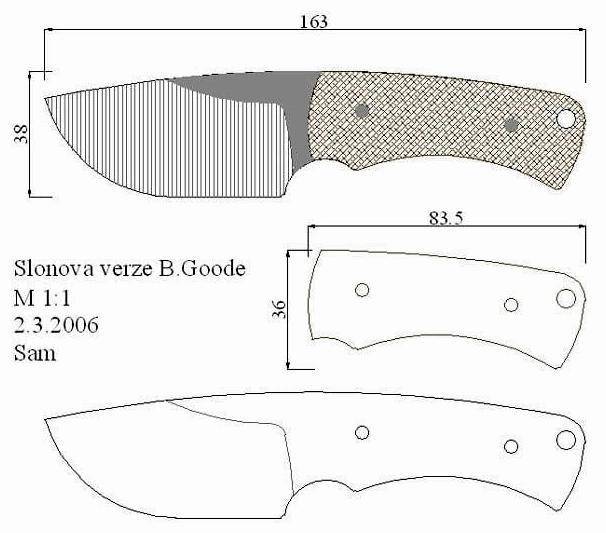

Чертежи ножей с размерами для изготовления своими руками

Метательный нож изготовление своими руками

Виды ножей

По сфере применения они делятся на несколько категорий:

метательные;
туристические;
охотничьи;
рыбацкие;

Для любителей метать ножи, одного будет мало, а покупка комплекта может обойтись достаточно дорого. Поэтому каждый может попробовать изготовить самостоятельно. Опишем несколько примеров, которые пользуются популярностью. Метательные ножи «Кобра» изготавливаются в г. Златоуст компанией «Оружейник». Чертежи ножей различных моделей есть в открытом доступе в интернете, но на данный момент выпускается официально только одна. Дело в том, что разработчики сделали выбор в сторону изготовления одного, но проработанного и хорошо сбалансированного ножа. Заводской товар окрашивается в красный цвет, чтобы было легче найти. Метательный нож «Овод» компании «Росармс», рисунки которого также легко найти, выполняется из фирменной златоустовской стали. Оригинальная находка в дизайне – это использование в качестве рукоятки обычного шнурка. От этого же производителя есть другой нож для метаний под названием «Удар». Увеличенный размер и вес позволяют кидать его на более длинные расстояния. Метательный нож «Овод» Требования к ножам для туризма, рыбалки и охоты рекомендуют использование нержавеющих сталей, найти эскиз не представляет труда. Рукоятки выполнять всадными, так как накладные элементы в процессе эксплуатации могут расколоться от нагрузок. Туристический нож может включать в себя несколько лезвий и инструменты, которые могут пригодиться в походе. Варианты для охоты и рыбалки должны быть острыми на протяжении долгого времени, чтобы человек с их помощью мог качественно разделать мясо или рыбу.

Подготовка всех деталей

На этом этапе необходимо сделать отверстие и нарезать резьбу в месте установки винтов в ручке. Также необходимо разогреть удерживающий рычаг и выгнуть его, чтобы вмонтировать в ручку.

Поскольку выбрасывание клинка обеспечивается за счет пружины, ее наматываем на ось поворота клинка — после этого в текстолите на внутренней стороне ручки необходимо вырезать посадочное место под пружину.

Для этого понадобится сверлильный станок. Саму пружину одним концом крепим к клинку, а другим — к ручке, высверлив предварительно отверстия.

К рычагу спускового механизма привариваем болт — это та самая «ручка», которая будет активировать поворот клинка. Лишнюю часть болта отрезаем. Далее в ручку ножа необходимо установить полученную «ручку» — под нее необходимо выточить круглый паз.

Ещё одна пружина в ручке поддерживает рычаг — для неё вытачивается и устанавливается упор, который крепим на штифты или гвозди. При упрощённом варианте изготовления – складного ножа, спусковой механизм не понадобится.

Закалка клинка

Если клинок выполняется из стали N690, то для нее температура закалки равна 1071 градусов по Цельсию.

Поскольку мало кто может похвастаться наличием промышленной печи, такую операцию можно сделать горелкой «на глаз».

При указанной температуре сталь имеет жёлтое свечение. Как вариант, для определения нужного температурного режима можно использовать магнит — если заготовка не притягивается к магниту, то можно прекратить нагрев. Охлаждение осуществляется в минеральном/растительном масле. Кстати, кроме клинка, стоит закалить и рычаг.

Закалка клинка.

Для стабилизации напряжений в металле проводим отпуск — температурный режим 200-300 градусов Цельсия, выдержка — 1 час. Для такой операции подойдет обычная домашняя духовка. Оставляем клинок остывать в закрытой нагревательной камере.

Проверить качество результата можно напильником — на правильно закаленной и отпущенной стали не останется царапин. После этого клинок можно отшлифовать, отполировать и заточить — готовое лезвие заклеиваем изолентой.

Сборка

В ручку необходимо установить пружины, рычаг и клинок — соединяем половинки ручки винтами. Чтобы ручка была гладкой, можно «утопить» винты, просверлив предварительно пазы для головок.

После этого ручку можно отшлифовать наждачкой и отполировать специальной насадкой — алюминиевая поверхность будет выглядеть эффектно.

Понятно, что для сборки простого раскладного ножа, пружину монтировать не нужно. Несмотря на всё удобства выкидных и складных ножей, у них имеется один серьёзный недостаток — при попадании грязи внутрь ручки, а значит, и механизма, инструмент может выйти из строя.

Так что выкидные и складные ножи, сделанные своими руками, требуют бережного обращения — только в этом случае они будут служить долго.

Правила заточки готового изделия

Заточка ножей — этап, который влияет на удобство эксплуатации изделия. Черновая обработка уже проведена, заключительная часть выполняется с применением приспособления для заточки или наждачной шкурки. Лезвие покрывают составом, чтобы защитить его от коррозии.

Особенности угла

Чтобы выполнить заточку режущей части ножа, понадобится набор точильных камней, имеющих разную степень зернистости

В процессе важно соблюсти правильный угол, который и определяет будущие возможности изделия

Для разных по типу изделий создают такие углы:

30º — тяжелые условия эксплуатации;
16-20º — средние условия;
15-20º — изделия для тонкой работы.

Начинать заточку с использования камней с крупными зернами, постепенно переходя на мелкозернистые.

Угол заточки ножа.

Охотничий нож своими руками

Каждый охотник понимает, что без специального ножа не обойтись – с помощью него и наколоть лучину для костра можно, и починить снаряжение, и обработать добычу. Таким образом, это приспособление является поистине универсальным. И сделать его таким можно самостоятельно на свой вкус. Материалы и инструменты: 1. Наждачный камень. 2. Алмазный надфиль. 3. Дрель. 4. Свёрла. 5. Напильники. 6. Абразивные бруски. 7. Выпрямитель тока. 8. Паяльник. 9. Шлифовальный круг. 10. Металл для ножа. Желательно выбрать быстрорежущую инструментальную сталь. 11. Дерево для изготовления рукояти. 12. Заклёпки. 13. Пластина латунная или бронзовая.

Порядок работы: Любая работа начинается с чертежа. Причём в данном случае понадобятся два рисунка – самого ножа и отдельно клинка с хвостовиком.

Теперь можно аккуратно вырезать макет клинка. Основа для макета – бумага как можно большей прочности. Накладывается данная вещь на ножовочный материал и обводится как можно чётче. Заготовка помещается на наждачный станок и обтачивается по контуру

Важно помнить о том, что место перехода от клинка к хвостовику должно быть полукруглым – это поспособствует увеличению прочности изделия. Перед обтачиванием рекомендуется подготовить ёмкость с водой, в которую следует макать металл почаще – тем самым снижается риск его перегревания

Изготовить правильные отверстия под заклёпки на легированной стали довольно сложно. На этом этапе можно обратиться к специалистам. Однако если под рукой имеется выпрямитель тока, с помощью электролиза процедура может вполне удаться.

Следующий этап так же непрост, как и изготовление отверстий под заклёпки. Вывод спусков клинка далеко не всегда получается сразу, поэтому рекомендуется потренироваться на каких-нибудь ненужных материалах. Вогнутые спуски легче всего выводятся на наждаке, а вот с плоским клином всё в разы сложнее. Желательно начинать со слабовыгнутых линзовидных спусков. Главное требование к ним – одинаковые ширина, угол, одновременное и чёткое заканчивание. Не следует забывать о хрупкости перекалённого лезвия, охлаждая его периодически в холодной воде.

Чтобы улучшить сквозной рез изделия и избавить его от риска коррозии, нужно провести шлифовку и полировку. Для этого берётся грубый камень, способный сточить все неровности. Спуски, а также режущая кромка выравниваются с помощью подходящего бруска. После этого на наждак следует установить вулканитовый диск. В качестве альтернативы послужит войлочный круг, обработанный абразивной пастой.

Для изготовления втулки понадобится латунная пластина толщиной 3-5 мм, из которой выпиливается овал. При расчёте размеров овала исходите из параметров самого ножа. Лучше всего втулка будет выглядеть в виде упора, который выступает над рукоятью более чем на 5 мм. Не стоит забывать про отверстие под хвостовик. Припаивать втулку с основанием клинка можно припаиванием со стачиванием надфилем наплывов олова.

Теперь можно приступать к изготовлению рукояти из понравившегося дерева. Форма выбирается на личный вкус. С хвостовиком она скрепляется с помощью заклёпок. После этого дерево обрабатывается защитным составом и остаётся сохнуть.

Заключительный этап – нанесение гравировки, украшений, пошив ножен. Все эти процедуры проводятся, опираясь исключительно на предпочтения, а также на предназначение ножа. Специалисты утверждают, что зачастую форма, размер, качество заводских ножей для охоты оставляют желать лучшего. В то же время самодельный предмет может прослужить намного дольше и эффективнее, став, к тому же, объектом гордости. Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Подготовка и самостоятельное изготовление

Для изготовления используется любая прочная древесина (наилучший вариант — орешник, береза, дуб) без сучков и гнили. Подходящую по размерам заготовку рекомендуется вымочить в течение нескольких дней, а затем медленно просушить, чтобы дерево не растрескалось. При таком способе обработки древесины, изделие будет прочным и легким.

Читать также: Как настроить лазерный нивелир

Желательно подобрать древесину средней плотности, простую в обработке. Выпиливание меча должно выполняться строго вдоль волокон, в противном случае он мгновенно сломается.

Приступая к работе по изготовлению деревянного меча своими руками, необходимо запастись подходящим бруском древесины с сечением 5х10 см.

Потребуются следующие инструменты и предметы:

ручная пила или другой инструмент, предназначенный для работы с древесиной;
карандаш;
острый нож;
линейка и сантиметровая лента;
наждачная бумага.

Работа по изготовлению простейшего деревянного меча собственными руками разбивается на несколько этапов:

Создается чертеж меча и переносится на брусок.
Вырезается заготовка при помощи пилы или электролобзика.
Ножом с клинка снимается слой древесины, чтобы сделать его немного тоньше гарды.
Обрабатывается рукоять так, чтобы она стала овальной в сечении. Если меч кажется слишком тяжелым, необходимо сточить еще часть древесины с клинка и рукояти. При необходимости выполнить балансировку, после чего тщательно обработать поверхность изделия наждачной бумагой.
Обмотать рукоять ножа изолентой или герметизирующим скотчем. Это необходимо по нескольким причинам — меч не будет выскальзывать из рук, рукоять не будет пачкаться, а изделие обретет стильный, привлекательный вид.
Выделить гарду с помощью напильника или ножа, сделав углубление в том месте, где она переходит в клинок. Можно пойти другим путем и вообще не выпиливать гарду, а сделать ее отдельно в виде деревянного, пластикового или металлического круга с прорезью под рукоять.
Гарда плотно надевается на рукоятку и для дополнительной фиксации закрепляется проволокой.
На последнем этапе можно украсить меч рисунками или декоративной резьбой и покрыть лаком.

Этапы работы, как сделать меч из дерева, следующие:

С помощью циркулярной пилы следует сделать 4 среза и придать заготовке форму ромба. Острию придается нужная форма, для чего используется ленточный или дисковый шлифователь.
Противоположный конец, который будет использоваться как рукоять, можно сделать тоньше, дополнительно сняв слой древесины, или оставить одной толщины с клинком, если его форма удобна для руки. Чтобы в дальнейшем соединить рукоять с навершием, в торце высверливается отверстие под соединяющий стержень. Заготовка обрабатывается наждачной бумагой. Для изготовления гарды понадобятся две планки длиной по 15 см с размерами сечения 2 х 2,5. Следует сложить их вместе и посередине начертить ромб, размеры и форма которого совпадают с размерами и формой клинка.
Необходимо вырезать каждую из деталей и соединить их клеем или гвоздями.
Закруглить края гарды и отшлифовать ее.
Насадить гарду на заготовку, передвинув ее на нужное место, и зафиксировать клеем.
Навершие можно сделать полукруглым либо треугольным, украсить теснением или рисунком и соединить с рукоятью металлическим штырем.
Покрыть изделие лаком.

Выбор формы

Формы кухонных ножей сильно отличаются в зависимости от их назначения. Лучше всего иметь на кухне универсальный режущий инструмент, который может легко справиться с любыми задачами.

Неплохим вариантом является западно-японский нож, который имеет большое сходство с сантоку. А так это всецело дело вкуса. Подробные чертежи – не проблема в наше высокотехнологичное время. Для точного построения можно воспользоваться таким инструментом, как лекало.

Для начала лучше вырезать натуральный эскиз из картона, что позволит ясно определить насколько удобно клинок ложится в руку. После того как вопрос с формой решён, можно переходить к покупке материала, соответствующего требованиям. Но нужно помнить, что большой нож необходимо дольше и сложнее обрабатывать.

Для зажима листа стали в тиски лучше применять деревянные бруски, дабы не оставить вмятин и повреждений.

Чтобы вырезать первоначальную заготовку лучше всего использовать подготовленный шаблон и ножовку по металлу. Этот этап требует особого терпения, так как занимает много времени.

Виды ножей

По сфере применения они делятся на несколько категорий:

Метательные ножи «Кобра» изготавливаются в г. Златоуст компанией «Оружейник». Чертежи ножей различных моделей есть в открытом доступе в интернете, но на данный момент выпускается официально только одна. Дело в том, что разработчики сделали выбор в сторону изготовления одного, но проработанного и хорошо сбалансированного ножа. Заводской товар окрашивается в красный цвет, чтобы было легче найти.

Метательный нож «Овод» компании «Росармс», рисунки которого также легко найти, выполняется из фирменной златоустовской стали. Оригинальная находка в дизайне – это использование в качестве рукоятки обычного шнурка. От этого же производителя есть другой нож для метаний под названием «Удар». Увеличенный размер и вес позволяют кидать его на более длинные расстояния.

Метательный нож «Овод»

Требования к ножам для туризма, рыбалки и охоты рекомендуют использование нержавеющих сталей, найти эскиз не представляет труда. Рукоятки выполнять всадными, так как накладные элементы в процессе эксплуатации могут расколоться от нагрузок. Туристический нож может включать в себя несколько лезвий и инструменты, которые могут пригодиться в походе. Варианты для охоты и рыбалки должны быть острыми на протяжении долгого времени, чтобы человек с их помощью мог качественно разделать мясо или рыбу.

Виды метательных ножей: чертежи с размерами

Видов метательных ножей очень много, в основном их разделяют по весу:

Сверхлёгкие орудия, также именуемые ножами-дротиками или наконечниками стрел, не могут лететь на большие расстояния, при запуске их на улице стоит учитывать направление и силу ветра, способного изменить их траекторию. По этой причине часто их используют для домашних тренировок.
С лёгкими метательными ножами несложно освоить начальную технику. При использовании более увесистого холодного оружия идёт большая нагрузка на запястье в момент замаха, что может привести к повреждениям ещё не натренированной руки. Длина ножей лёгкой весовой категории в пределах 16-22 см, где длина клинка –12 см.
Метательные ножи средней и тяжёлой весовой категории применяются для бросков на дальние расстояния. Они больше подходят людям с соответствующей комплектацией.

Модели метательных ножей делятся на 2 больших вида, названия которых говорят сами за себя:

спортивный;
военный.

Преимущества самодельных ножей

Среди моделей, представленных в магазинах, можно отыскать ту, что подойдет для ваших целей. Но всегда есть вероятность получить плохой по качеству клинок или модель, которая не соответствует пожеланиям.

Эскиз ножа.

В ковке ножа своими руками есть такие преимущества:

Можно выбрать вид изделия по своему вкусу.
Обеспечить все нужные свойства, которые позволят ножу долго прослужить.
Выбрать материалы, способные придать нужные характеристики изделию.
Подобрать подходящий режим закалки для металла, который поможет обеспечить необходимые показатели упругости, пластичности и твердости.
Можно создать рукоять изделия в соответствии со своими представлениями о декоративности.
Мастер сможет избежать ошибок, которые случаются при изготовлении ножей большими партиями.

Процесс изготовления ножа

Выбор материалов для изготовления

Металл для клинка должен быть прочным и не подверженным коррозии. Очень хорошо зарекомендовала себя инструментальная сталь марки Р6М5. Из нее изготавливают полотна маятниковых пил, а достать ее не так уж сложно. Из углеродистых сталей стоит отметить марку 65 Г. Она обладает необходимой твердостью, хорошо держит заточку, имеет высокую коррозионную стойкость. Как сделать охотничий нож, чтобы он прослужил длительное время, расскажем ниже.

Даже самый совершенный клинок может стать малоэффективным и бесполезным без надежной и удобной рукояти. Именно она обеспечивает правильное владение таким оружием. Будет лезвие ножа двигаться в нужном направлении или уходить в сторону, устанут руки или нет – все это во многом зависит именно от этой детали. Рукоять охотничьего ножа должна правильно и удобно лежать в руке, а вот красивая ее отделка – дело второстепенное.

Метательные ножи чертежи – мишень и тренировка метателя

Метательные ножи чертежи — двенадцати моделей представляем вашему вниманию.

В статье «Чертежи ножей с размерами, как их сделать своими руками, технология изготовления», можно ознакомится с технологией изготовления.

Нож универсальный.

Он может резать, колоть и поражать на расстоянии, как метательное оружие. Во время метания, они теряются, следовательно, его принято считать одноразовым оружием. Поэтому конструкция метательного ножа, по предложенным чертежам, проста и универсальна, обеспечивает высокие поражающие свойства, хорошо маскируется и не дорогая при изготовлении. Представляет собой плоскую пластину, которая заострена от обеих сторон к центру. Для центровки можно применяют балансиры (грузы). Их можно двигать поступательно в специально проделанных пазах. Центровка позволяет настроить клинок для метания на определенное расстояние. Обычно они имеют широкие клинки.

Спортивный инвентарь.

Рассматриваемые модели «метательные ножи чертежи» представляют спортивный снаряд

Как в любом виде спорта очень важно иметь качественный и удобный в использовании инвентарь. На соревнованиях применяются клинки, изготовленные только производственным способом. Основные критерии выбора:

Основные критерии выбора:

вес (дальность броска, сила проникания в мишень на определенную глубину)
балансировка (поведение в полете и точность попадания)
размер
форма
качество стали (надежность и долговечное использование)

Хороший спортивный инвентарь, будет способствовать лучшим достижениям в этом нелегком и упорном труде.

Неплохой мишенью

в тренировках метателя, может хорошо служить торцовый срез большого диаметра ствола дерева толщиной двадцать — двадцать пять миллиметров. Лучше всего для этих целей использовать тополь, липу или березу. Контур мишени обозначаем черной краской. Если использовать несколько комлей древесины с обрезанными краями, получим квадратный щит нужного для нас размера, на который крепится стандартная мишень. Щит устанавливается (крепится) в нужном месте и на необходимой высоте. Обычно размеры такого щита составляют: ширина не менее одного метра; высота не менее двух метров.

На рисунке показан вариант используемой конструкций.

Тренировка метателя, как в любом виде спорта, стоится на многократном повторении одних и тех же упражнений под присмотром опытного мастера (тренера), либо самостоятельно, изучая литературу и методики метания до мельчайших деталей и подробностей. Наиболее близким спортом по своему содержанию в подготовке, можно отнести спортивную стрельбу.

Спортивная одежда должна быть свободной (не сковывать резкие движения рук), прочной, плотной и безопасной (защитить тело метателя от отскакиваний клинка). Лучше всего подойдет кимоно. Обувь с закрытым жестким верхом.

Для любого спортсмена подготовка раскладывается на следующие составляющие:

психологическая
техническая
физическая
тактическая

Выбор стали для кованого ножа

Это важнейший вопрос, при изготовлении клинка ручной работы. Надо в первую очередь определиться, для каких целей будет изготавливаться изделие. И уже исходя из ответа на данный вопрос, задуматься, какую сталь использовать для изготовления ножа.

Не секрет, что альтернатив для различных изделий немало. Но стоит учитывать, как себя будет вести металл на всех этапах ковки, в том числе и как его закаливать.

Подойти к этому вопросу, нужно довольно тщательно и щепетильно, чтобы в заключение изготовления не вышло казуса. Любой металл, обладает пятью основными свойствами:

Прочность – способность металла сохранять свои качества при воздействии разных внешних сил. К примеру, проверка на прочность проходит при изгибе или при сильном ударе.
Твердость – это способность металла сопротивляться проникновения в его структуру более твердых сплавов. То есть способность к сопротивлению деформации.
Устойчивость к износу – устойчивость истирания материала во время использования, кстати, косвенно зависит от твердости.
Пластичность – простыми словами, возможность материала рассеивать или поглощать энергию во время удара.
Красностойкость – довольно важный показатель именно для ковки. Твердые марки стали считаются самыми красностойкими, так как температура ковки составляет выше 900 градусов по Цельсию. А плавится она при полутора тысячах градусов.

Также надо не забывать, что определенные добавки придают легирующие свойства разным маркам стали. Эти добавки в определенном процентном содержании в металле, в итоге и определяют непосредственно марку стали. Таких элементов может быть разное количество, и в процентном содержании тоже.

Дополнительными химическими элементами могут быть: хром, ванадий, вольфрам, кремний, углерод, молибден, кобальт и никель. Соответственно и сталь приобретает разные свойства. А уже исходя из марки стали, специалистами определяется, для каких нужд и целей, требуется использовать то или иной материал.

Также вышеперечисленные свойства материала, сильно связаны между собой, если в большей степени присутствует одно качество, то любое другое из них уменьшается в своих свойствах.

Это нормальная практика, и принимать это нужно как неизбежное. Создать, идеальный клинок содержащий, все эти пять качеств в высшей степени, не удастся.

Кованые ножи различного вида.

К наиболее пользующимися успехом, среди любителей «домашней ковки» марок стали, можно отнести: Х12МФ, У7, У8, У9, У16, 65Г, Р6М5, ШХ15. В зарубежной металлургии такая сталь маркируется немного иначе: , 52100, O-1, M-2, AUS, ATS-34, A-2, 440C. Но по качеству и примесям они соответствуют нашим отечественным.

Такие стали используют при изготовлении буров, тросов, сверел, подшипников и напильников. Это и объясняет, довольно широкое применение при самостоятельной ковке этих материалов.
