Цанговые патроны

Цанговые зажимы их виды, особенности применения советы по изготовлению зажимной цанги своими руками

Цанговый зажим — это разновидность зажимных патронов, активно использующихся в токарных станках. он является самозажимным типом таких приспособлений, поскольку ему не требуется дополнительных деталей. Это простое и надежное устройство, которое отлично подойдет для токарного дела. О том, какие имеются особенности цангового зажима и как его грамотно выбрать, и пойдет речь в статье.

В зависимости от предстоящих работ и предназначения станков все зажимные изделия можно классифицировать по следующим видам:

1. Рычажные;
2. Цанговые;
3. Сверлильные, они же быстрозажимные;
4. Клиновые и гидропатроны;
5. Трех- и четырехкулачковые;
6. Термопатроны и мембранные.

Сверлильные самозажимные патроны используются на универсальных или специальных токарных станках. Их применение позволяет перенести усилие зажима при меньшем крутящем моменте по сравнению со сверлильным патронами.

Самостоятельное изготовление

Для работы по дереву, металлу и пластмассам и для изготовления разнообразных печатных плат лучше всего подходит небольшая дрель. Оснастить ее следует готовым мини-креплением зажимного типа.

Но если такого под рукой не оказалось, то можно без проблем изготовить его самостоятельно. Здесь понадобятся паяльник, проволока из стали миллиметровой толщины и припой.

Далее процесс изготовления идет по следующей схеме:

• Сворачиваем из проволоки спираль. Ее диаметр должен быть равен диаметру вала электродвигателя и сверла, с которым необходимо будет работать;
• Пропаиваем спираль. Высокое качество обеспечивается паяльным флюсом или схожими вариантами;
• Затем надеваем спираль на вал — и мини-патрон для нашего сверла полностью готов.

Самодельные цанговые патроны прекрасно подходят при отсутствии готовых вариантов зажимов для дрелей и при наличии соответствующих навыков самостоятельного изготовления подобных механизмов. Незаменимыми они станут и в домашнем хозяйстве, когда требуется работа со специфическими деталями, а готовые зажимы могут не подойти по каким-либо характеристикам.

Зажимная цанга — важный элемент в токарных станках различных модификаций. С ее помощью можно производить работы по обработке и фрезеровке металлических и пластмассовых деталей. Кроме того, ее без проблем можно изготовить самостоятельно с применением подручных материалов.

Имеющееся на сегодняшний день разнообразие таких механизмов позволяет подобрать оптимальную модель зажима под персональные нужды

Также очень важно учесть способ его крепления к шпинделю и размеры фланца, так как без них подобрать цангу будет невозможно

Удачной работы с различными видами зажимов!

Делаем цанговый патрон для ручного инструмента и станка

Самый простой самодельный цанговый патрон для ручного инструмента можно создать без использования токарного станка. Если вам понадобятся инструменты для станка, вам придется оттачивать его от заготовки, а без специальных знаний не обойтись.

Способ 1. Простейшая цанга из проволоки

Для оснащения дрели с малой мощностью двигателя, которая будет использоваться для работы с деревянными и пластиковыми деталями, подойдет миниатюрная цанговая муфта, сваренная из стальной проволоки

Важно учитывать, что полученный патрон можно использовать только для сверл такого же диаметра, при этом диаметр сверла должен соответствовать выходному валу мотора

Фото № 2: простейший зажим для проволоки

Для работы вам потребуются следующие инструменты и материалы:

1. цилиндрическая металлическая заготовка, диаметр которой совпадает с диаметрами выходного вала двигателя и дрели;
2. стальная проволока толщиной 1 мм;
3. электросварщик;
4. флюс для сварки или KFET.

Проволоку следует обернуть вокруг зазора, образуя жесткую пружину. Проволочные петли следует располагать как можно ближе друг к другу. Готовую пружину приваривают непосредственно к заготовке с помощью флюса или КПЭТ.

Получившаяся цанговая муфта надевается на вал двигателя, а сверло вставляется в отверстие на противоположном конце.

Способ 2. Цанговый зажим из винта

Цанговый патрон с аналогичными характеристиками можно изготовить другим способом. Изделие будет состоять из двух частей, соединенных винтом. Крепление зажима на валу электродвигателя и инструмента осуществляется цилиндрическими канавками на внутренних поверхностях оборудования.

Фото № 3: Заготовки для изготовления цангового зажима

Для работы вам понадобятся:

1. болт или винт 8 мм;
2. накидная гайка М8;
3. болгарка с диском по металлу;
4. дрель и сверла на 2 и 5 мм.

Фото № 4: Цанговый патрон, установленный на электродрели, в работе

Просверлите отверстие диаметром 3 мм в стойке болта. Сделайте два регулярных осевых разреза крест-накрест болгаркой или ножовкой по металлу. Далее просверлите отверстие диаметром 2 мм в закрытой гайке ровно по центру. Увеличьте его до 5 мм. Закруглите край болта, чтобы получился конус. Готовый штангенциркуль перед использованием необходимо отцентрировать. Только тогда он будет работать должным образом.

Способ 3. Самодельный цанговый патрон для фрезерного станка

Самодельный цанговый патрон для фрезерного станка можно изготовить на токарном станке. Для оборудования вам понадобится стальная заготовка (кругляк диаметром 40 мм и высотой 70 мм). Работа проходит в два этапа. Сначала изготавливается корпус шпинделя, затем зажимная гайка.

Фото № 5: цанга для фрезерного станка, выточенная на токарном станке

Производство корпуса шпинделя:

1. Зафиксируйте заготовку в шпинделе кулачками заднего хода.
2. Просверлите сквозное отверстие по оси и просверлите его.
3. Нарежьте резьбу M27 x 2 в отверстии.
4. Отшлифуйте заготовку снаружи.
5. Отрежьте заготовку, которая будет поддерживать базовую опорную поверхность на шпинделе.
6. Снимите получившийся шпиндель со шпинделя и трехкулачковый патрон со станка и навинтите шпиндель на шпиндель до упора.
7. Заново расточите цилиндрические и конические поверхности гнезда захвата.
8. Отрежьте конец вала и навинтите его на стопорную гайку.

Производство зажимных гаек:

1. Закрепите заготовку в обратных кулачках трехкулачкового патрона.
2. Просверлите отверстие, просверлите внутреннюю полость.
3. Отшлифовать опорную поверхность внутреннего конца.
4. Нарезать соединительный провод в гайке.
5. Навинтите гайку на шпиндель, предварительно установленный на шпинделе станка.

Полученную оснастку можно улучшить, чтобы упростить установку инструмента. Для этого на боковые поверхности корпуса картриджа накатывают гофры, а на внешних боковых поверхностях делают гайки и пазы.

Процесс изготовления

Когда вы подготовили корпус и сердцевину, можно приступать к непосредственно сборке дрели своими руками:

• Поместите в баночку соединённые друг с другом патрон с моторчиком. Это нужно делать так, чтобы провода, которые торчат из патрона, затем разместились в крышке баночки.
• Когда патрон целиком войдёт в банку, зафиксируйте его. Для этого залейте пустоты по бокам термоклеем, и дождитесь, пока он полностью схватится.
• Закрепите выключатель на крышечке и присоедините к нему провода питания. Его тоже можно посадить на клей.
• Присоединяем все провода к выключателю, схема присоединения используется стандартная. Можете для точности использовать амперметр.
• После присоединения проводов, их нужно изолировать при помощи изоленты или термоклея.
• Прикручиваем крышку к баночке и с другой стороны крепим сверло.

Готовая мини-дрель хороша тем, что она может работать как на батарейках, так и от электрического питания. Мы рассмотрели вариант сборки универсальной модели.

Естественно, что не имея навыков работы с электричеством, собрать такую дрель своими руками будет крайне непросто. Ниже предлагаем вам рассмотреть варианты сборки более простых дрелей для мелких бытовых нужд.

Как собрать своими руками дрель на основе корпуса ручки

Для её изготовления вам потребуются такие материалы: шариковая ручка-автомат; сверло с требуемым диаметром; термоклей; прочная палочка с ручками на конце, с помощью которых её можно вращать.

Особое внимание уделяйте выбору ручки для изготовления будущей дрели, а конкретно, её корпусу, поскольку при работе основная нагрузка будет приходиться именно на корпус. Требования к корпусу ручки такие:. Требования к корпусу ручки такие:

Требования к корпусу ручки такие:

• он должен быть максимально прочным, чтобы выдерживать нагрузки;
• оптимальный вариант – корпус на основе качественных металлов;
• если нет ручки с металлическим корпусом, выбирайте ручку на основе толстой пластмассы.

Процесс сборки выглядит следующим образом:

• Разбирайте ручку до того момента, пока от неё останется только один корпус.
• Нижняя часть корпуса, откуда обычно торчит стержень для письма, нужно открутить.
• Вместо этой части, вставьте в корпус сверло таким способом, чтобы его рабочая часть торчала из-под нижней части, а вторая часть была вставлена в отверстие, которое есть в палочке.
• Палочка вставляется в корпус одновременно со сверлом.
• Чтобы конструкция дрели была целостной, её фиксируют к стенке корпуса с помощью термоклея.
• Когда вы будете крутить механизм за специальные ручки, будет вращаться сверло, обеспечивая нужную работу посредством нажатия на корпус ручки.

https://youtube.com/watch?v=kKLL_tvTc94

Цанговый патрон своими руками

Цанговый (или зажимной) патрон для мини-дрели – это переходное устройство, служащее для зажима сверл, которое крепиться к выходному валу моторчика. Мини-патрон позволяет использовать в работе сверла диаметром до 3 мм. Самая маленькая самодельная дрель может работать со сверлами с диаметром в 0,7 мм.

Поэтому к выбору зажима следует подойти со всей ответственностью. А если качественное устройство найти не удается, его достаточно просто можно изготовить. При этом, не нужно будет использовать токарный станок. Для того, чтобы сделать зажим понадобится лишь винт М8 и закрытая гайка М8.

Делаем цанговый зажим для мини-дрели:

1. В головке винта просверливаем отверстие диаметром в 2 мм;
2. Берем пилу ножовку и наносим на корпус винта два осевых напила;
3. В закрытой гайке строго посередине просверливаем отверстие диаметром в 2 мм;
4. С помощью большего сверла расширяем отверстие в закрытой гайке до 3,5 мм;
5. Делаем из гайки конус, подсоединив ее к обычной дрели и обтачивая с помощью наждачной бумаги.

Цанга готова! Теперь можно вставить в болт сверло подходящего размера и накрутить гайку. Для того, чтобы пользоваться дрелью было удобно, можно сделать такую цангу под каждое микро-сверло. Поможет делать качественную работу и специальная станина для дрели.

Алгоритм изготовления устройства

Сбор проходит в 3 этапа. Рассмотрим подробнее каждый из них.

Делаем мини патрон

Для того, чтобы собрать мини патрон для дрели, необходимо приобрести цангу – специальный механизм, предназначенный для зажима цилиндрических предметов. Далее необходимо соединить моторчик с контактами будущей батарейки, которая будет питать устройство во время работы.

Если ваша дрель крутится не в ту сторону – поменяйте местами расположение контактов проводов.

Найти сверло подходящего размера не составит труда. Вставьте сверло в корпус цанги и плотно зажмите. Далее, готовую насадку необходимо установить на корпус моторчика. Цанга должна плотно садиться на вал двигателя. В противном случае вам не избежать вибрации. Патрон на самодельную мини дрель готов.

Насадки для самодельной мини дрели можно приобрести в любом строительном магазине. Перед покупкой убедитесь, что они подходят по диаметру к цанге.

Подготовка корпуса

В качестве корпуса для будущего устройства можно использовать как емкость из-под антиперсперанта, так и обычную полую трубку подходящего размера. Если в качестве корпуса вы используете простую полую трубку. необходимо срезать дно и на его место вставить резиновую или иную заглушку. Если вы делаете аппарат из корпуса антиперсперанта. в крышке необходимо просверлить отверстие для выхода сверла.

Соединяем элементы

С обратной стороны необходимо установить двигатель. Если ваш моторчик не подходит по размеру – подберите другую трубку. Посадка должна происходить очень плотно, чтобы избежать вибрации во время вращения вала. После этого достаточно затянуть болты на цанге и подключить полученное устройство к электросети.

Одним из основных недостатков сбора дрели своими руками из моторчика является меньшая мощность, в сравнении со стандартным аппаратом, и низкая прочность сверла.

Если для вашей работы необходима фреза, вы можете легко сделать ее своими руками из старой зажигалки. Для этого достаньте из зажигалки крутящий барабан и насадите его на подходящий по размеру болт. Зафиксируйте это гайкой и вставьте в отверстие цанги. Фреза для обработки поверхностей готова!

Если по каким либо причинам патрон не подходит по размеру к цилиндрическому валу мотора или катушки, необходимо его хорошо обезжирить и затем посадить на горячий клей. Это поможет получить устойчивую и прочную конструкцию.

Такая мини дрель с приобретенными насадками может выполнять работу по мелкому ремонту технических средств, сверлению пластика, тонкого металла и изготовлению поделок.

Проблема расхода или отсутствия цанговых патронов особенно знакома ювелирам. Специалисты, занимающиеся изготовлением печатных плат, так же сталкиваются с означенной проблемой.

Цанговые патроны могут быть созданы самостоятельно из подручных средств. Однако существуют некоторые нюансы, которые и будут подробно освещены в нижеприведённой статье.

Сразу следует отметить, что изготовленная на скорую руку цанга будет неразборной. То есть вынуть из неё одно сверло и вставить другое, строго говоря, не получится. По этой причине методика изготовления больше подойдёт для тех, кто нуждается в создании большого количества одинаковых отверстий.

Итак, для создания самодельного цангового патрона нам понадобятся:

• сверло;
• болванка;
• стальная проволока;
• флюс для пайки;
• пяльник.

Изначально, следует намотать стальную проволоку на болванку в виде жёсткой пружины (полукольца подходят друг к другу максимально близко). Далее полученная конструкция должна быть хорошенько пропаяна.

Сегодня любой может без труда приобрести специальный кулачок для любого типа дрели. Сделать это можно, как в строительных бутиках, предоставляющих оборудование к продаже, так и в Интернете (на таких аукционах, как Ebay или Amazon).

Цена подобного приспособления не превышает шестидесяти рублей. Приобретение кулачка навсегда избавит Вас от поиска подходящих цанг для использования различных свёрел.

Конечно, лучше приобретать кулачок из высокоуглеродистой прочной стали. Для его затяжки рекомендуется использовать специальный ключик, который обязательно идёт в комплекте.

Патрон для дрели какой лучше

Патрон для дрели играет роль переходника между дрелью и рабочим инструментом. Для любой задачи или под каждый тип дрели нужно подбирать оптимальный вариант патрона. Режим работы и нагруженность тоже важны.

Что является наиболее влияющим на работу патрона и какие факторы могут вывести его из строя? Заменить патрон «в поле» может быть затруднительным, если нет запасного.

1. Качество материалов. «Китайский» патрон может подвести при тяжелонагруженных операциях. Поэтому лучше приобретать качественные модели.
2. При выпадении сверла или самого патрона теряется время. При сверлении на высоте под угрозой безопасность. В неплотной конусной посадке при разболтанном креплении, нужно заранее принять меры.
3. Биение патрона дрели. При возникновении следует разобрать патрон от дрели, проверить наличие загрязнений или поправить крепления. При изгибе ремонту вручную обычно не подлежит, оптимально заменить на новый.
4. Заклинивание цанг или губок. Для выправления ситуации потребуется выполнить разборку патрона (снимаете сам патрон, если знаете, как, и уже меняли). Выполняется очистка, смазывание и сборка.

Наиболее популярные разновидности помимо ключевого: быстрозажимной(или «бзп») и самозажимной.

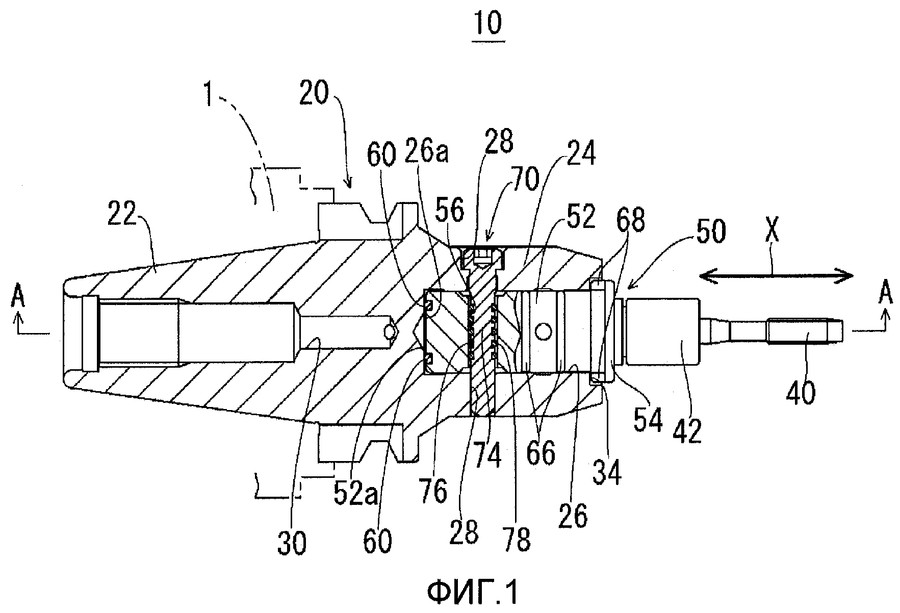

Конструктивные особенности

Основные их составляющие таковы:

• цанга;
• корпус;
• гайка.

Гайка для цангового патрона

Корпус предназначен для установки зажима на фрезеры. Он должен быть надежным и прочным, не допускать никаких механических повреждений, деформаций. Поэтому для его производства применяются определенные сплавы.

Гайка обеспечивает надежную фиксацию детали патроном, не допуская ее колебаний или смещения. Она представлена несколькими типами – самозажимной либо быстрозажимной (к ней требуется специальный ключ).

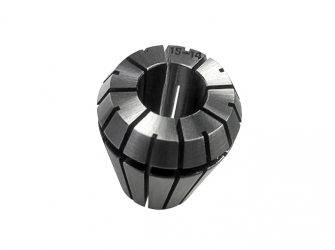

Сама цанга – это обычная втулка, куда помещается задняя часть фрезы. По мере закручивания гайки, элемент будет прочно фиксироваться путем равномерного его обжатия. Диаметр ее бывает различным.

Положение цанга в патроне:

• неподвижное;
• втягиваемое;
• Выдвигающееся.

В подающей цанге предусматривается отверстие для плотного удержания заготовки. Обычно ее размещают на вращающемся штоке. При необходимости закрепить какой-то элемент с очень маленьким размером, применяется зажимная втулка разъемная. Посредством специальной пружины внутри ее осуществляется раздвижение кулачков.

Зажимы вне зависимости от их конструктивных особенностей применяются для фиксации деталей либо инструментов для обработки металла на фрезерном станке. Выбирают их исходя из имеющегося диаметра резца.

Выбор цангового патрона для фрезера

Важнейшим узлом ручного фрезера является цанговый зажим или цанга. Он служит для надежного крепления фрезы в патроне. От работы этого узла зависит как производительность, так и безопасность применения инструмента. Оснастка обеспечивает максимальную точность установки и наименьшее осевое биение среди всех аналогичных видов крепежа.

1. Конструкция
2. Назначение, принцип работы
3. Разновидности
4. Критерии выбора

Что собой представляют цанги для ручных фрезеров

Иногда цанговый зажим для ручного фрезера путают с кулачковым. Назначение у них сходное — это крепление хвостовика рабочих инструментов к вращающемуся шпинделю. Но если второй универсальный и дает возможность крепить стержни разных диаметров (в рамках своего диапазона), то первый предназначен для крепежа одного, строго определенного размера. Основные части цанги:

• Зажимной элемент. Внутреннее отверстие его соответствует по диаметру тому хвостовику, для которого он предназначен. Наружный размер у набора цанг одинаковый. Их можно крепить в зажимном патроне и пользоваться одной накидной конусной гайкой.
• Накидная гайка. Ее можно использовать общую для целого набора зажимных элементов.

Гайки выполняют шестигранными, под накидной ключ. Для небольших диаметров их часто делают цилиндрическими, с накаткой для затягивания вручную.

Виды и особенности, применение патронов

Применяются следующие виды цанговых зажимных элементов:

• Цельные. Самый доступный и распространенный вид. Для крепления хвостовиков и заготовок до 3 мм лепестков делают 3, от 3 до 80 – 4, свыше 80 мм – 6. Вследствие уменьшения просвета между ними во время затягивания гайки существенно повышается надежность.
• Разъемные. Используются для фиксации заготовок самых малых размеров. Конус составляется из отдельных подпружиненных кулачков. Такие наборы укомплектовывают сменными вкладышами.
• Конусные. Предназначены для крепления хвостовиков инструмента и заготовок, имеющих вид конуса (Морзе или метрического).

В зависимости от направления движения лепестков цанги бывают:

• втягиваемые;
• выдвижные;
• неподвижные.

Цанговые зажимы применяются для рабочего инструмента в различных станках, в универсальных ручных фрезерах, в малогабаритном оборудовании типа дремелей. Используются они также для фиксации заготовки при механической обработке.

Цанговые патроны

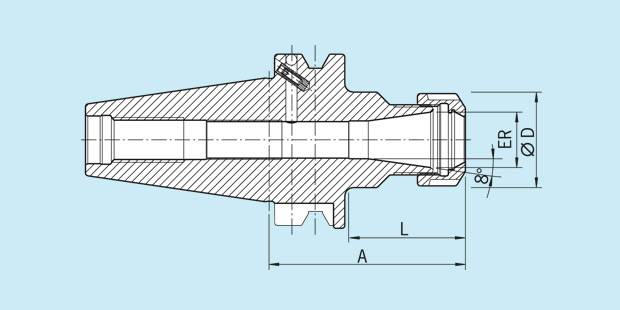

Цанговый патрон – специальное приспособление, используемое для зажима инструмента при выполнении токарных, фрезерных, сверлильных и прочих операций связанных с обработкой металлических заготовок на основании технического задания (последовательности выполняемых операций, технологии обработки, прилагаемого эскиза изделия).

Виды и принципы действия зажимных патронов

Цанговые патроны используют в основном при обработке холоднокатаного прутка или других металлических изделий имеющих уже обработанную поверхность.

Конструктивно патроны можно классифицировать по функциональности:

• с неподвижным механизмом;
• с выдвижным механизмом;
• с втягиваемым механизмом.

Каждая конструкция имеет свои особенности. Подающий тип выполнен в виде стальной втулки с 3-мя разрезами образующими лепестки, которые обладают пружинящим эффектом.

Цанги типа F – зажимные главного шпинделя используются для закрепления обрабатываемого изделия.

Цанги типа LN – противошпинделя производятся удлиненными, размер Е зависит от типоразмера.

Типа R – являются цангами тянущего типа.

Типа Т – зажимные.

Чертеж № 5 цанги BF

Цанга, подающая типа BF — предназначена для подачи прутка.

При установке на станке подающая цанга по резьбе крепится на трубу с помощью, которой подается в рабочую зону. Необходимо учитывать конструктивную особенность – размер и форму цанги, которая в обязательном порядке должна соответствовать профилю обрабатываемого прутка.

В ходе подготовки к обработке пруток продвигается через лепестки, которые за счет конструктивных особенностей плотно удерживают заготовку. В ходе обработки при подаче заготовки за счет вращения увеличивается сила сцепления между лепестками и изделием. Принцип действия зажимных элементов основан на усилении сцепления лепестков с обрабатываемой заготовкой при вращении рабочего механизма. Втулки, имеющие 3 лепестка, используются для обработки изделий до 3 мм, четыре – до 80 мм, шесть – свыше 80 мм. Обычно цанги имеют угол в вершине конуса равным 30º.

Цанги на вал 2 мм (0,1-3 мм) для микродерели

При обработке тонкого прутка используются цанги оснащенные пружинами, увеличивающими прижимную силу кулачков. При увеличении диаметра обрабатываемой заготовки применяются конструкции, оснащенные специальными вкладышами подбираемые по габаритам изделия. Цанговый зажим также используются при обработке с помощью сверла, фрезы или метчика. Втулка фиксируется в патроне с помощью гайки, а режущий инструмент непосредственно в цанге. При фиксации гайкой производится уменьшение внутреннего объема отверстия, где устанавливается заготовка тем самым, увеличивается сила удерживающая пруток в неподвижном состоянии.

Патроны данной конструкции имеют и свои недостатки. Прежде всего, должно выполняться требование совпадения хвостовиков используемого инструмента с характеристиками используемых цанг. На предприятиях наиболее широко используются цанги типа ER, составляющими наибольшее количество в общем объеме используемого инструмента.

При выполнении сложных работ по изготовлению изделий, используются различные цанги с указанием всех размеров и технологии выполнения рабочих операций, но часто приходится комбинировать оснастку или изготавливать своими руками необходимый цанговый патрон с требуемыми характеристиками.

Видео обзор токарного цангового патрона

Как самостоятельно сделать цанговый патрон

При изготовлении своими руками различных изделий возникают ситуации, когда имеющаяся в наличии оснастка не позволяет выполнить необходимые операции. Требуется изготовить цанговый патрон, отвечающий предъявляемым запросам с выполнением изделия согласно разработанному эскизу.

Все работы необходимо начинать с подготовки эскиза с проработкой всех необходимых деталей. Эскиз патрона позволяет учесть все особенности при изготовлении своими руками необходимой оснастки и зажимного механизма.

При изготовлении цанг своими руками необходимо учитывать несколько особенностей:

• внутренний диаметр цанги равен или меньше минимального диаметра детали;
• в цанге увеличение внутреннего диаметра возможно за счет расширения лепестков;
• для увеличения изготовления разводных цанг после разводки и повышения качественных характеристик необходима дополнительная шлифовка конической и направляющей части цанги;
• необходимо учитывать, что в ходе длительной работы теряется упругость лепестков цанг вследствие чего может произойти поломка.

Что такое цанговый зажим (или патрон) и как его сделать своими руками?

Цанговый патрон является видом зажимного патрона. Предназначен для зажатия цилиндрических заготовок с гладкой поверхностью. Используют для сверлильных, сверлильно-присадочных, фрезерных, токарных станков и станков с числовым программным управлением.

Основной элемент цанга – втулка с продольными разрезами. Между надрезами находятся упругие лепестки, которые при сжимании держат материал. Обычно один патрон продается с набором цанг разного диаметра.

Патрон состоит из трех частей – корпуса, сменной втулки (цанги) и зажимной гайки. Цанга имеет несколько осевых прорезей, делящих ее на лепестки. Количество лепестков меняется в зависимости от диаметра втулки.

Материал держится за счет того, что контргайка передает давление на конусное образование, и деталь сжимается радиальным усилием. Есть сменные цанги для крепления цилиндрических деталей, а также заготовок в форме многогранников.

Устанавливается патрон цанговый на вал станков.

В зависимости от назначения, цанги делятся на три вида:

• Подающая цанга. Представляет собой закаленную стальную втулку, имеющую три неполных надреза. Лепестки направлены к центру и пружинят. Отверстие подающей цанги подбирается такого диаметра, чтобы деталь плотно зажималась. Оснащается набором сменных вкладышей, дающих возможность зажимать детали разного диаметра и профиля.
• Зажимная цанга. Представляет собой втулку со сквозным отверстием. Вдоль оси формируется два места крепления. Материал, установленный в цангу, крепко фиксируется и держится в процессе работы. Для квадратных деталей делается зажим с четырьмя прорезями, для круглых и шестигранных материалов – с тремя. С набором цанг под разные формы заготовок можно закрепить в патрон деталь любой формы. Преимуществом таких моделей является практически нулевые радиальные биения.
• Разъемная цанга. Применяется при обработке деталей с небольшим диаметром. Разведение кулачков производится с помощью пружин.

Применение

Так как каждая цанга предназначена только для одного диаметра, их используют при работе с длинными металлическими прутками фрезеровочных станков.

Также высокая точность дает возможность закреплять метчики, фрезы и наконечники гайковертов. С их помощью крепятся сверла сверлильно-присадочных станков.

Внутренняя поверхность цанги отшлифованная, поэтому поверхность заготовки в местах, где произведен зажим, не деформируется.

Кроме оборудования для станков, мини патроны используются в строительных приборах. Существуют дрели с мини патронами и фрезеры с мини патронами.

Также с помощью мини самозажимных патронов крепятся строительные инструменты к ручкам. Это позволяет сделать универсальные ручки для нескольких инструментов. С помощью мини патрона, прикрепленного к концу ручки удобно менять стержни напильников или отверток.

По такому же принципу происходит зажим графитового стержня в механических карандашах. При нажатии на кнопку карандаша, выдвигается мини цанга, расходятся в сторону лепестки и стержень выходит на необходимую длину.

Преимущества и недостатки

Чтобы понять, подходит ли такой патрон для вас, важно разобраться в его особенностях. Самозажимные патроны обладают набором преимуществ:

• Простота установки и демонтажа заготовки. Не нужно владеть набором дополнительных инструментов – шпилек, стопоров или зажим ключами.
• Зажим деталей маленького диаметра.
• Длительный период эксплуатации. За счет того, что цанговые патроны изготовляют из закаленной или цементирующей стали, они имеют большую прочность.
• Большая площадь поверхности контакта исключает прокручивание заготовки.
• Минимальные биения. В самозажимных втулках деталь хорошо центрируется. Это позволяет увеличить точность обработки материала. Мини колебаниями материала обычно пренебрегают.
• Универсальность. Подходит практически для всех видов станков.

Главным недостатком является то, что один цанговый зажим держит деталь определенного размера. Поэтому желательно владеть набором сменных цанг и подбирать их под каждую заготовку. Также для решения этой проблемы используются переходные втулки. Они также имеют лепестки, но форма втулок цилиндрическая.

Втулка устанавливается внутрь цанги соответствующего размера, в отверстие переходной втулки вставляется заготовка. Зажимная гайка затягивается и сжимает цангу, внутри нее сжимается переходная втулка и держит деталь.

С набором сменных цанг или переходных втулок самозажимный патрон становится незаменимым механизмом для станка.
