Бензопила Makita EA3202S40B – описание инструмента
Бензиновая пила Макита в этой комплектации хорошо подходит для распиловки крупных бревен, спиливания пней, заготовки больших объемов твердой древесины. Инструмент выделяется сравнительно небольшими габаритами.
Модель оснащена надежным двигателем с объемом цилиндра 43 см3 и мощностью 1350 Ватт. Для запуска двигателя в устройстве пилы предусмотрен ручной стартер с системой Easy Start. За охлаждение деталей ДВС отвечает система принудительной подачи воздуха.
Для комфортного использования инструмента производитель предусмотрел в его комплектации эффективную систему гашения вибрации. Она состоит из 4 амортизаторов, на которые равномерно распределяется нагрузка от коленчатого вала.
Параметры этой модели Макита включают:
- мощность штатного ДВС – 1,8 л. с.;
- вместительность стандартного бака для топливной смеси – 400 мл;
- возможная длина заводской шины – 30–35 см.
Резервуары для заливки топливной смеси и масла имеют широкие горловины, что делает заправку инструмента более удобным.
Особенности бензопилы
Главные отличительные особенности бензопилы Makita DCS 6400:
- безопасность эксплуатации;
- наличие бесключевой регулировки натяжения цепи;
- уверенное управление.
Простой и легкий запуск бензопилы осуществляется благодаря полуавтоматическому арретиру полугаза и электронной системе зажигания. Невысокая вибрация достигается наличием системы виброгашения повышенной эффективности. Это снижает риск получить профессиональное заболевание и утомляемость при работе.
Безопасность работы пилы Makita DCS 6400-45 обеспечивает эффективная система тормоза цепи, включение которой инициируется появлением инерции от обратного удара или вручную. Используемая в комплекте пилы цепь отличается сниженной опасностью. Дополнительными системами безопасности пилы является цепная защелка и расположенные на рукоятках предохранительные щитки.
Преимущества DCS 6400:
- Простота в работе, техническом обслуживании.
- Жесткие пружины в антивибрационной системе делают ее более эффективной.
- Легко поддаются очистке все наружные части, цепь и фильтр.
- Оснащена инерционным тормозом цепи.
- Масляный бак с широким отверстием, что существенно облегчает заправку оборудования.
- Есть автоматическая система смазывания цепи.
- Двигатель высокой мощности и крутящего момента.
- Масляный насос автоматический.
- Есть функции блокирования случайного запуска.
- Небольшие размеры.
Бензопила Makita DCS6400 в работе

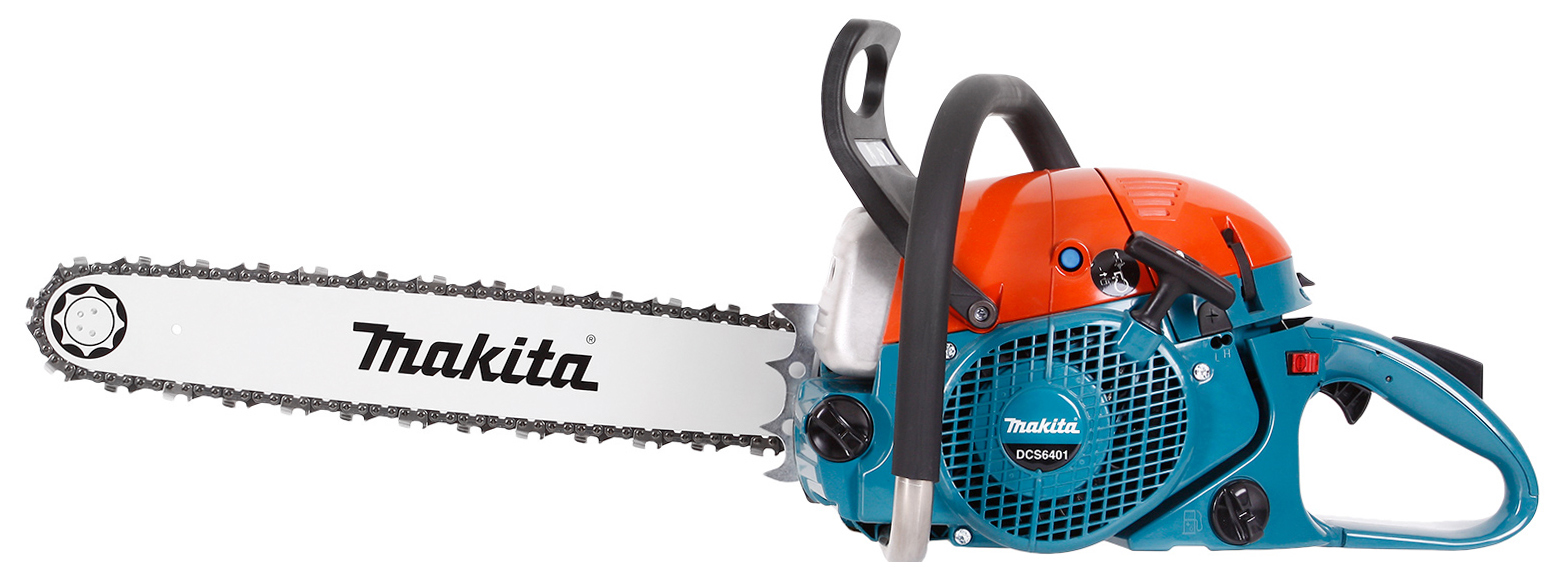

Бензопила Makita DCS6401 – достоинства модели
Модель профессионального класса в этой фирменной комплектации оборудована долговечным силовым агрегатом, рассчитанным на высокую рабочую скорость и эксплуатацию в плохих погодных условиях.
За обогащение горючего воздухом и подачу готовой смеси непосредственно в цилиндр в устройстве пилы Makita отвечает высокоточный мембранный карбюратор. Для воспламенение горючего в цилиндр в оснащение модели включена электронная система зажигания.
Сцепление бензопилы состоит из цельнометаллического барабана, усиленной возвратной пружины и долговечной 6-зубой звезды. Механизм передает создаваемую двигателем тягу на ведомую звезду, предусмотренную в устройстве направляющей шины.
Параметры этой модификации бренда Makita включают:
- мощность – 4,8 л. с.;
- режущее полотно/шаг цепи – 45 см/3/8″;
- скорость вращения цепи – 25 м/c;
- уровень создаваемого шума – 113 дБ.
Производитель предусмотрел свободный доступ к основным рабочим узлам модели, что заметно упрощает ее ремонт и плановое обслуживание.

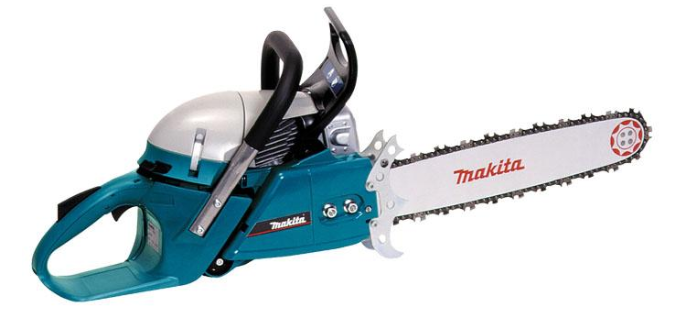

Пила Макита DCS 6400-45
Универсальная бензопила Макита для лесничества и сельского хозяйства. Рассчитана на распиловку бревен, срезание веток, заготовку дров. Удобна в использовании, легка в уходе, достаточно мощная и продуктивная. Обладает эргономичным дизайном, что позволяет человеку долго работать, и при этом не чувствовать усталости. Отвечает стандартам качества и имеет все необходимые системы защиты оператора от повреждений.
Имеет такие характеристики:
- мощность двухтактного двигателя — 4,8 лошадиных сил/3,5 кВт;
- длина шины — 45 сантиметров;
- шаг цепи — 3/8 дюйма
- объем бензобака — 0,75 литра;
- вес — 6,3 килограмм.
Как правильно отрегулировать карбюратор своими руками?
После промывки и полной очистки карбюратора производят его сборку и приступают к регулировке. Прежде всего, следует разобраться в назначении регулировочных винтов. В этом поможет инструкция, но некоторые общие моменты` следует рассмотреть сразу. Чаще всего встречается следующее обозначение винтов:
- H — производит регулировку состояния главного жиклера, т.е. настраивает максимальную скорость вращения вала двигателя;
- L — производит настройку жиклеров холостого хода (отвечает за минимальную скорость вращения вала);
- T — регулирует работу мотора на холостом ходу. Может также обозначаться буквами LA или S, на некоторых моделях карбюраторов он вовсе отсутствует.
READ Бензопила Husqvarna 372 Xp 18 Расход Топлива
Поворот винтов H и L по часовой стрелке обедняет топливно-воздушную смесь, а против часовой стрелки — обогащает (количество бензина увеличивается). При вращении винта T меняется скорость вращения вала на холостом ходу — по часовой стрелке она возрастает, а в обратном направлении — уменьшается.
Рисунок 2 – Механизмы регулировки карбюратора
Прежде, чем приступить к непосредственным действиям, следует найти и внимательно изучить информацию о положении регулировочных винтов (величине углов поворота при настройке). Эти сведения имеются в инструкции к бензопиле. Затем надо подготовить рабочее место — уложить пилу на ровную горизонтальную плоскость, направив цепь в противоположную от себя сторону. Отсоединить все крышки, удалить поролон и воздушный фильтр. На этом подготовительные операции считаются завершенными, можно приступать к основной части работ.
Плавным движением закрутить по часовой стрелке до упора винты H и L. Действовать аккуратно, чтобы не сломать винты — это станет причиной полной потери карбюратора. Открутить оба винта на полтора оборота. Запустить двигатель на 10 минут и прогреть его. Это необходимый момент, так как на холодном двигателе правильно настроить карбюратор не удастся. Поворачивая винты H и L, поочередно регулируют вращение вала на максимальных и минимальных оборотах. Регулируя положение винта T (или он может иметь другое обозначение), настраивается холостой ход бензопилы. Необходимо добиться ровной и стабильной работы двигателя
Важно следить за тем, движется на холостом ходу цепь, или нет. Если движется, еще немного поворачивают винт против часовой стрелки. Важно! Регулировку винта H неопытному человеку лучше не производить
Если он будет настроен неправильно, на максимальных оборотах в камеру сгорания цилиндра будет подаваться обедненная воздушно-топливная смесь. Это приведет к ускоренному износу поршневой группы
Важно! Регулировку винта H неопытному человеку лучше не производить. Если он будет настроен неправильно, на максимальных оборотах в камеру сгорания цилиндра будет подаваться обедненная воздушно-топливная смесь
Это приведет к ускоренному износу поршневой группы
Это приведет к ускоренному износу поршневой группы.
Проверить работу двигателя можно визуально и на слух. Слишком обогащенная смесь вызывает появление густого дыма из выхлопного отверстия. При подаче обедненной смеси во время работы пилы слышится свист. Чрезмерно экономичный режим вреден — если винт L настроить на «бедное» топливо, появятся проблемы с запуском двигателя. При установке на обедненную смесь винта H пила заметно потеряет мощность. Определить правильную настройку можно по следующим признакам:
- на холостом ходу двигатель не глохнет, а цепь неподвижна;
- во время работы двигателя нет чрезмерного дыма из выхлопной трубы;
- двигатель демонстрирует хорошую приемистость (быстро набирает обороты при нажатии на акселератор).
Подробное описание настройки имеется в инструкции, которая идет вместе с инструментом в комплекте поставки. Ее следует внимательно изучить, поскольку возможны некоторые особенности или специфические требования, установленные производителем и относящиеся только к данной модели пилы. Если все требования соблюдаются в точности, работоспособность бензопилы будет восстановлена до изначального состояния.
Инструкция по настройке
Чтобы настроить бензопилу Makita DCS4610, необходимо осуществить комплекс мероприятий. Перед выполнением любых работ с данным устройством нужно выключить двигатель и отсоединить от свечи провод высокого напряжения. При настройке устройства и работе с ним нужно пользоваться защитными перчатками. Запуск бензопилы возможен после ее полной настройки и проверки правильного положения конструкционных элементов.
Установка шины и пильной цепи
В комплекте с электропилой Makita DCS4610 поставляется универсальный ключ, который помогает выполнить данное действие. Нужно поместить устройство на ровную поверхность и расположить все элементы последовательно:
- Рукооградитель перемещается по стрелке, благодаря чему ослабляется цепной тормоз.
- Крепежные элементы развинчиваются и аккуратно помещаются в какую-либо емкость.
- Откручивается крышка тормоза.
- Шпильку перемещают влево до упора. Для этого нужно повернуть регулировочный винт.
- В получившееся отверстие вставляется шина. Для проверки правильности монтажа нужно проследить насколько точно в специальное отверстие на шине поставлен штифт напряжения.
- Цепь помещается на зубчатое колесо, затем устанавливается в верхний паз. Правильность осуществления работ должна регулироваться по положению режущих кромок. Они направляются по стрелке.
- Цепь располагается в дугообразной форме, обрамляя пильную шину, при этом нужно немного натянуть пильную цепь.
- Пильная цепь должна выйти через ограничитель и оставаться в упругом состоянии. При этом закрывается защитная крышка и доводятся до упора гайки, выполняющие защитную функцию.
Пильная цепь бензопилы
Натяжение пильной цепи
Выполняется алгоритм действий:
- Устройство для натяжения цепи направляется вправо до тех пор, пока данный элемент не достигнет направляющего паза и прочно в нем не закрепится, то есть цепь должна достигнуть нижнего края шины, по которому проведено специальное углубление.
- Конец шины приподнимается и цепной винт немного поворачивается в сторону вправо до упора, пока цепь плотно не примкнет к нижнему контуру шины.
- Затягиваются крепежные гайки при поднятии шины. Для этого используется приложенный в комплекте универсальный ключ.
Проверка натяжения цепи
Оптимальное натяжение цепи легко проверить. Достаточно просмотреть, чтобы цепь по всей длине ровно прилегала к нижней части шины, при этом не была слишком затянутой, то есть оставалась возможность ее свободно перемещать. Для быстрой постановки цепи в нужно положение нужно предварительно высвободить тормоз.
Следует периодически проверять натяжение цепи после каждого периода работы устройства, так как новые цепи имеют способность к постоянному удлинению в первое время эксплуатации. Перед осуществлением проверки нужно проконтролировать, что двигатель выключен.
Чтобы шина изнашивалась равномерно и была в исправном состоянии как можно дольше, необходимо при вставке каждой новой цепи переворачивать шину.
Подтяжка пильной цепи
Универсальный ключ применяется для ослабления крепления гайки, однако снимать ее нельзя, достаточно развинтить на один оборот. Острил немного приподнимается и направляется вправо. Это необходимо для наилучшего положения пильной цепи на нижней части шины. После установки цепи нельзя опускать острил, он удерживается в приподнятом состоянии до тех пор, пока не закручивается гайка. Дополнительно прочитайте статью о том, как самостоятельно заточить цепь бензопилы.
Тормоз цепи
Электропилы DCS4610 35 и DCS4610 40 отличаются инерционным тормозом, который поставляется в стандартной комплектации. Когда пила отскакивает при соприкосновении острием с деревом, цепной тормоз сработает, если последует значительный рикошет. Этот механизм работает за счет действия инерционной массы, что позволяет практически моментально автоматически прекратить работу цепи.
Имеется тормоз цепи для блокировки устройства
Тормоз устанавливается в целях блокировки устройства в то время, когда оно не задействовано и при возникновении экстраординарных ситуаций. Нельзя подключать мотор тогда, когда устройство стоит на тормозе. Это возможно только для осуществления проверки работ системы безопасности, но не при активной работе с деревом (см. как спилить дерево). Если не придерживаться этого правила, возможно быстрое повреждение устройства. Перед началом работы нужно просто отпустить тормоз электропилы.
Теория и принципы работы топливной системы, конструкция карбюратора
Принцип работы карбюратора
В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.
Рисунок 1. Схема принципа работы карбюратора бензопилы
Схема принципа работы карбюратора бензопилы
Рисунок 2. Карбюратор бензопилы Хускварна 137
Карбюратор бензопилы Хускварна 137
Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем
Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем
Составляющие части любого карбюратора это:
- алюминиевый корпус (цельный, литой);
- жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
- поплавковая камера;
- диффузор;
- распылитель.
На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:
- когда запускается двигатель, открывается воздушная заслонка;
- из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
- далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
- последний этап — попадание смеси в камеру сгорания двигателя.
Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.
Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:
Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна
Таблица пропорций масляно-топливной смеси для бензопил Хускварна
Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.
Пошаговая последовательность процесса регулировки
Прежде чем приступить к регулировке, запомните:
- регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
- затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
- перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
- для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.
Регулировка карбюратора пошагово:
- винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
- такие же действия проделайте с винтом Н;
- бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
- если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).
- ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
- жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
- не отрегулировано зажигание.
Прочие модели производителя
Описанные выше бензопилы — это самые популярные и востребованные на рынке, хотя весь модельный ряд Макита значительно шире, причем не только в профессиональном сегменте, но и среди доступных бюджетных решений. Среди всего этого разнообразия следует упомянуть следующие бензопилы:
- Макита DCS232T. Это очень компактная бензопила с весом всего в 2,5 кг и мощностью в 1 лошадиную силу. Отлично подойдет для широкого спектра работ по дому, отличается мобильностью и удобством использования.
- Макита DCS3410TH. Более производительный вариант с номинальной мощностью в 1,4 кВт и чуть большим весом, который составляет 3,3 кг. Хорошо зарекомендовала себя в процессе резки досок и брусков, а также для садовых работ.
- Макита DCS3500. Это бюджетное решение, которое обладает внушительной мощностью в 1,5 кВт, защитой от вибрации и умеренным весом порядка 4,7 кг. Идеальный вариант для частного использования за умеренную стоимость.
- Макита DCS400. Отличается от предыдущей безнопилы меньшим весом (около 4 кг) и большей производительностью в 1,7 кВт. При этом уровень шума у нее несколько ниже, а система гашения вибраций работает как в большинстве профессиональных моделей.
- Макита DCS401. Практически полностью дублирует младшую модель, обладая той же мощностью, при этом обеспечивая эффективную работу за счет качественной сборки, отличной антивибрационной системы и автоматической подачи масла на пилу в процессе эксплуатации.
- Макита DCS430. Еще один доступный «бюджетник» с мощностью двигателя в 2 кВт и весом в 4,5 кг. За счет этого модель можно назвать идеально сбалансированным решением для домашнего использования и несложных задач в сфере строительства.
- Макита DCS4300 и DCS4300i. При объеме двигателя в 43 см. куб. бензопилы выдают мощность в 2,3 кВт. При этом вес составляет чуть более 5 кг. Модели отлично подойдут для решения большинства производственных задач за счет качественной конструкции и эффективности работы даже в достаточно сложных условиях эксплуатации.
- Макита DCS460. Это яркий представитель среднего ценового сегмента, который сочетает в себе достаточно мощный двигатель на 2,2 кВт, вес в 5,5 кг и возможность работы с шинами до 380 мм.
- Макита DCS4600S. Старшая модель мощнее — 2,6 кВт, но при этом отличается несколько меньшим весом, что делает ее использование более удобным. По прочим параметрам модели практически ничем не отличаются.
- Макита DCS4630 обладая аналогичной мощностью, эта бензопила отличается компактными размерами, таким же весом в 5,1 кг, а также умеренным уровнем шума в 109 дБ.
Далее следуют такие модели как DCS500 и DCS5000, которые отличаются своей мощностью — 2,4 и 2,8 кВт соответственно. При этом младшая модель отлично работает с удлиненными шинами 450 мм. DCS5030 стала логичным продолжением этой троицы, обладая мощностью в 2,8 кВт, незначительным весом и высокими оборотами (13500 об/мин) при максимальной нагрузке.
DCS520 и DCS5200i тоже похожи между собой, о чем говорит и их маркировка, но на практике старшая модель обладает большей мощностью — 2,7 против 2,4 кВт и меньшим весом, что делает ее более мобильной и удобной.
Бензопила Макита DCS6000i характеризуется впечатляющей мощностью в 3,1 кВт, высокой скоростью работы, возможностью комбинации с шинами 530 мм и несколько пониженным уровнем шума. Старший собрат DCS6401 обладает еще большей производительностью — мощность в 3,5 кВт и вес чуть более 6 кг делает этот вариант отличным решением для профессионалов. Еще более мощным решением станет бензопила DCS6800i, которая также работает с шиной 530 мм и обладает мощностью в 3,7 кВт. Вес ее составляет 6,6 кг.
Пара бензопил DCS7900 и DCS7901 — выбор для тех, кто работает с широкими стволами дерева, поскольку модели обладают мощностью в 4,6 кВт, а главное отличие заключается в длине доступной шины, которая составляет 600 и 700 мм соответственно.
Бензопила Макита 7901
Особенности модели и её недостатки по сравнению с конкурентами
3202 Макита имеет очень низкий уровень вибрации при работе. Инженеры компании установили на неё сразу четыре полноценных металлических амортизатора, которые практически не передают вибрацию от двигателя на переднюю и заднюю рукоятки. Это позволило исключить дискомфорт при работе пилой и снизить утомляемость оператора во время работы.
Еще одна особенность, это система аварийного тормоза, которая включается не только нажатием рычага, но и по инерции, при резком отскоке бензопилы. Для непрофессиональной модели это очень полезная функция, т. к. зачастую неопытные пользователи могут нанести себе серьезные травмы, потому что работающая бензопила очень опасна.
Следующая опция для экономии, это масляный насос с возможностью регулировки подачи топлива, а также остановкой подачи в режиме холостой работы двигателя. Качественное масло стоит не дешево, а эта опция, при правильной настройке, позволяет реально экономить.
Винт регулировки подачи масла на бензопиле Макита 3202
Настраивая количество смазки цепи будьте внимательны, слишком низкий уровень масла при работе с вязкой или грязной древесиной увеличит износ пильной гарнитуры.
Еще одна опция, это система облегченного запуска. В неё входит топливный насос (праймер), механизм полугаза, при помощи которого можно зафиксировать курок. Ещё дополнительная пружина для усиления крутящего момента стартера. Все эти механизмы обеспечивают быстрый и легкий запуск двигателя. Также на успешный запуск влияет система зажигания, сделанная с применением современной технологии MPI.
Обслуживание и официальный сервис
Обслуживать бензопилу можно либо самостоятельно, либо обратившись в сервисный центр, но тут возникает проблема. Сервисные центры Макита не так распространены, как, например, центры Штиля или Хускварны. По этой причине многие неопытные пользователи начинают самостоятельно «колупать» бензопилу, что порой приводит к печальным последствиям. Но в последнее время ситуация меняется и Макита заключает договора и авторизовывает региональные сервисные центры. Информацию о том где расположен ближайший к вам авторизованный сервис, в котором можно обслуживаться по гарантии можно найти на официальном сайте Макита.
Если в вашем регионе нет сервисного центра Макита, вы можете обратиться в любой из сервисов, который занимается ремонтом двухтактных инструментов. Это будет дешевле, чем ремонт в специализированном сервисе и надежнее чем своими руками.
Стоит отметить, что о Российских клиентах Макитовцы не позаботились, т. к. инструкция к пиле только на иностранных языках, но картинок много и можно интуитивно понять, что и как. Например, это касается пропорции смеси масла с бензином или правильной установки шины и цепи.
