Техника безопасности

Газовые металлические баллоны взрывоопасны, даже пятилитровые баллоны могут стать источником мощного взрыва. На смену им пришли более безопасные металлокомпозитные и композитные материалы, которые свели взрывоопасность газовых баллонов к нулю, поскольку такие емкости не взрываются.

Общие требования по технике безопасности при применении пропановых горелочных устройст

1. К работам допускают персонал при достижении им 18 лет. Сварщик должен иметь аттестацию и получить допуск к началу работ с пропановым оборудованием, пройти медосмотр и не иметь врачебных запретов. До начала работ персоналу проводят вводный и первичный инструктажи.
2. Сварщик, должен знать и выполнять правила безопасности при применении пропановой горелки и методы оказания помощи.
3. Сварщик должен иметь специальную одежду и обувь и защитные средства.
4. Перед началом работ подбирают инструменты и оснастку и проверяют их работоспособность.
5. Снимают стальной колпак ключом.
6. Выполняют внутренний осмотр арматуры, удаляют грязь и продувают вентиль резким поворотом крана по направлению «открыть-закрыть». Если он не откручивается, то сосуд считается нерабочим, его отправляют для ремонта в ремонтную газовую службу.
7. Пропановый баллон устанавливают на площадке с хорошей вентиляцией с Т воздуха выше 0С во избежание замерзания.
8. Перед включением редуктора продувают его штуцер.
9. Редуктор крепят к сосуду с закрытым вентилем.
10. Предельные расстояния от места работы: от тепловых источников – более 1 м от открытого огня – более 10 м.

При работе с пропановыми сосудами, запрещено:

1. Проводить наклонную установку баллонов.
2. Размещать сосуды на проходных и низко освещенных местах, а также под солнцем.
3. Работать без редуктора.
4. Применять шланги, из разных кусков, соединенных проволокой.
5. Оставлять рабочие баллоны без надзора.
6. Ремонтировать горелку, подключённую к пропановому сосуду.
7. Разогревать редуктор с использованием открытого огня.

Бензиновая горелка

Бензиновая горелка предназначена для процесса качественного закрепления (пайки) между собой металлических составляющих единой конструкции с помощью расплавленного металла. Припой, применяемый при пайке, имеет твердое физическое состояние, бывает легкоплавким либо тугоплавким.

Устройство и принцип работы

Приобретая бензогорелку для металлообработки пайкой и сваркой, не следует полагать, что в комплекте содержатся все элементы, необходимые в организации работ. Поскольку у каждого аппарата бензовоздушной горелки чертежи индивидуальны, и не существует четко выделенных конструктивных стандартов, рассмотрим базисную (упрощенную) комплектацию рабочих элементов:

• бачок для хранения бензина (топлива);
• воздушный компрессор;
• бензиновая горелка;
• бензостойкие шланги, обеспечивающие подачу топлива,
• подставка.

Бензиновая горелка — нагревательный прибор, в котором процесс горения бензина преобразует его в газообразное состояние. Горение происходит в испарителе, куда форсункой из воздуха подается кислород. В результате чего образуется бензовоздушный горючий коктейль, смесь продукта горения бензина и воздуха, который задействован в рабочем процессе пайки. Поворотный кран, расположенный на ручке, выполняет функцию регулятора направления и мощности пламени.

Преимущества и безопасность работы

Нагревательные приборы для пайки, исходное топливо которых — бензин, благодаря удобству эксплуатации и теплопроизводительности, приобрели широкое распространение в различных сферах.

Положительная характеристика нагревательного устройства — возможность эксплуатации без предварительного разогрева.

Преимущества бензогорелок:

• относительно небольшие масса и габариты аппарата;
• портативность и удобство эксплуатации (в сравнении с газовым аналогом);
• качественная пайка и сварка металлов.

Недостаток эксплуатации устройства — это наличие запаха бензина в недостаточно проветриваемых помещениях. При работе с бензогорелкой запрещено:

• эксплуатировать устройство по назначению при обнаружении утечки бензина;
• использовать в качестве топлива не установленные инструкцией вещества;
• допускать нагрев топливной емкости до 500С;
• заправлять топливо во время пайки или открывать емкость при неостывшем испарителе;
• пользоваться в закрытых или непроветриваемых помещениях.

Область применения

Паянию бензогорелкой без труда поддаются твердоплавкие припои и разнообразные металлы и сплавы (латунь, бронза и др). Агрегатом осуществляют термообработку (закалку) небольших инструментов, применяют при художественной обработке древесины и даже размягчают стекло.

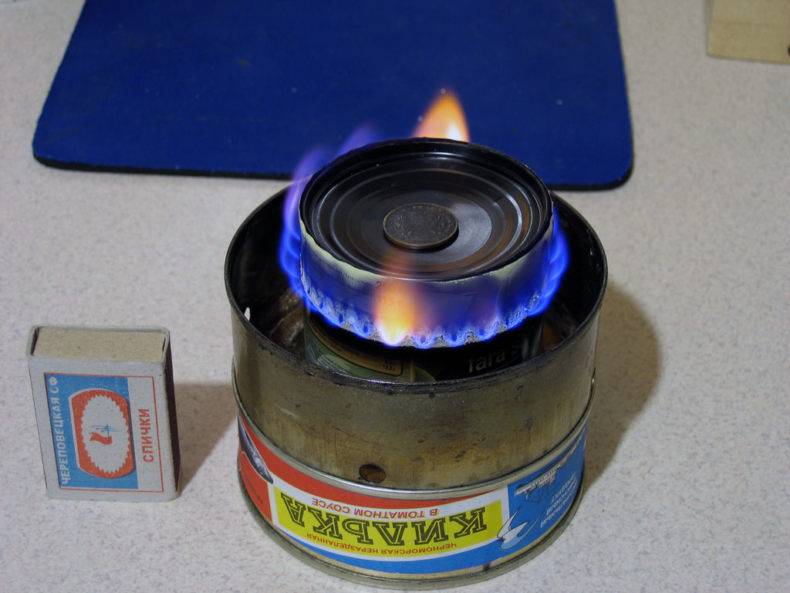

Отдельную группу представляют туристические горелки (примус), они бывают бензиновые, газовые и мультитопливные.

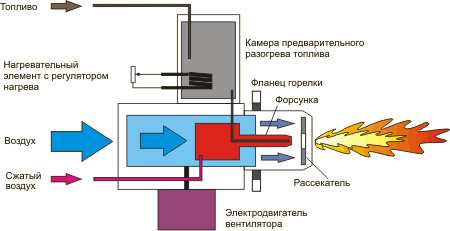

Как работают дизельные горелки

Принцип работы такого элемента основан на процессе горения, что понятно и по его названию. Однако работать устройство может лишь тогда, когда топливо соединяется с кислородом. На самом деле, работа горелки для котлов на дизельном топливе проста, но есть и некоторые особенности:

1).Наличие форсунки — это дает равномерное распределение жидкого топлива перед вхождением его в камеру сгорания. Данный принцип один из главных для нормального функционирования элемента. Благодаря ему получается мелко дисперсионное распыление энергоносителя, после чего быстрее происходит реакция топлива с кислородом. Это дает возможность регулирования процессом горения.

2).Работа горелки требует тщательной фильтрации дизель-топлива перед процессом сжигания.

3).Немаловажным есть и наличие вентилятора в конструкции устройства. При его помощи создается необходимое давление и нормальная работа агрегата.

4).И, конечно же – отдельная котельная. Ведь работая, горелки для дизельных котлов отопления создают много шума, поэтому рекомендуется размещать такого рода оборудование в отдельном помещении – котельной. Если это невозможно по каким-то причинам, то тогда можно воспользоваться шумопоглащающим кожухом, который следует одеть на горелку.

Но каким же образом происходит весь процесс?

с помощью насоса горючее попадает в устройство. Кстати, горелка забирает только то количество топлива, которое необходимо, а оставшаяся часть поступает назад в бак. После этого происходит фильтрация и разогрев энергоносителя до определенной температуры. Затем оно поступает на форсунку, где распыляется. Далее осуществляется процесс поступления кислорода в камеру сгорания. Внутри создается вихрь с помощью специальных лопастей, который позволяет контролировать факел. Спереди форсунки расположены электроды, при помощи которых и происходит процесс возгорания горючего. Именно таким образом начинается работа котла!

Важно! После покупки и установки, проводить настройку дизельной горелки. Как это сделать, читайте в нашей статье про Монтаж и настройку дизельных горелок !

Бензиновая горелка

Бензиновая горелка предназначена для процесса качественного закрепления (пайки) между собой металлических составляющих единой конструкции с помощью расплавленного металла. Припой, применяемый при пайке, имеет твердое физическое состояние, бывает легкоплавким либо тугоплавким.

Устройство и принцип работы

Приобретая бензогорелку для металлообработки пайкой и сваркой, не следует полагать, что в комплекте содержатся все элементы, необходимые в организации работ. Поскольку у каждого аппарата бензовоздушной горелки чертежи индивидуальны, и не существует четко выделенных конструктивных стандартов, рассмотрим базисную (упрощенную) комплектацию рабочих элементов:

• бачок для хранения бензина (топлива);
• воздушный компрессор;
• бензиновая горелка;
• бензостойкие шланги, обеспечивающие подачу топлива,
• подставка.

Бензиновая горелка — нагревательный прибор, в котором процесс горения бензина преобразует его в газообразное состояние. Горение происходит в испарителе, куда форсункой из воздуха подается кислород. В результате чего образуется бензовоздушный горючий коктейль, смесь продукта горения бензина и воздуха, который задействован в рабочем процессе пайки. Поворотный кран, расположенный на ручке, выполняет функцию регулятора направления и мощности пламени.

Преимущества и безопасность работы

Нагревательные приборы для пайки, исходное топливо которых — бензин, благодаря удобству эксплуатации и теплопроизводительности, приобрели широкое распространение в различных сферах.

Положительная характеристика нагревательного устройства — возможность эксплуатации без предварительного разогрева.

• относительно небольшие масса и габариты аппарата;
• портативность и удобство эксплуатации (в сравнении с газовым аналогом);
• качественная пайка и сварка металлов.

Недостаток эксплуатации устройства — это наличие запаха бензина в недостаточно проветриваемых помещениях. При работе с бензогорелкой запрещено:

• эксплуатировать устройство по назначению при обнаружении утечки бензина;
• использовать в качестве топлива не установленные инструкцией вещества;
• допускать нагрев топливной емкости до 500С;
• заправлять топливо во время пайки или открывать емкость при неостывшем испарителе;
• пользоваться в закрытых или непроветриваемых помещениях.

Область применения

Паянию бензогорелкой без труда поддаются твердоплавкие припои и разнообразные металлы и сплавы (латунь, бронза и др). Агрегатом осуществляют термообработку (закалку) небольших инструментов, применяют при художественной обработке древесины и даже размягчают стекло.

Отдельную группу представляют туристические горелки (примус), они бывают бензиновые, газовые и мультитопливные.

Устранение засора

После процедур плавления устройство засоряется копотью. От неё страдают каналы (сопла) подачи топлива, а налёт доходит до стенок трубок.

Мастера предлагают следующие советы по уходу за самодельным прибором:

1. Применять бензин с небольшим октановым числом.
2. Чистить аппарат после каждого сеанса работы.
3. Регулярно заливать в топливо присадки для инжекторов (как минимум 1 раз в месяц).
4. Пользоваться средством для промывки автомобильных карбюраторов при чистке. Химические компоненты отлично борются с отложенной копотью.

Покупка или изготовление — что лучше

Первый из этих вариантов всегда проще второго: за определённую сумму денег человек получает работоспособный инструмент.

При этом такой подход омрачается благодаря следующим нюансам:

1. Выбор из широкого ассортимента потребует времени. Крупногабаритные горелки не обойдутся без перевозки с места на место.
2. За качество придётся платить. Часто попадаются дорогие варианты инструментов, требующие топлива высокого качества.

В большинстве случаев вручную изготовленные приборы существенно выигрывают по сравнению с фабричными коллегами.

1. Ничто не мешает человеку провести предварительный чертёж конструкции.
2. Готовый прибор потребляет различные виды «экономного» топлива.
3. Отдельные элементы оперативно меняются на новые в ходе эксплуатации.

Как сделать своими руками?

Борьба с засорением: уход за жидкотопливными туристическими горелками

Нюансы эксплуатации и ухода за оборудованием

Принцип работы бензиновой горелки:

1. Заполняют емкость до разрешенной отметки, обычно 2/3 объема.
2. Создают давление воздушной смеси с помощью топливного насоса.
3. Под давлением среды начинается процесс движения смеси в горелку, где она поджигается и формируется в факел.
4. Для воспламенения смеси и бездымной работы, смесь нагревают до допустимого значения. Для этого ставят специальную чашку, которая идет в комплекте с прибором под горелку, обычно, одной чашки достаточно, чтобы получить нужный температурный режим.
5. При этом топливо превращается в испарителе в газ и направляется в область горения по жиклеру. Во время процесса горения всасывается О2, необходимый для полноты сгорания.
6. Далее открывают регулировочный игольчатый клапан.
7. После выхода струи газообразного смеси её поджигают. Для ускорения разогрева БГ ее можно установить на 2 см от металлического листа, где контролируют процесс нагрева и состояние факела.
8. Нестабильность пламени или затухание требует проведение очистки форсунки с применением специальной иглы.
9. После завершения погашают факел закрытием вентиля и опусканием регулирующей иголки.
10. После охлаждения выпускают воздух из сосуда.

Бензиновый агрегат относится к устройствам повышенной опасности, поэтому во время любых работ требуется строгое выполнение правил техники безопасности, пожарной безопасности и инструкций завода-изготовителя. Нарушение их может привести к взрыву и вызывать опасность для жизни окружающих.

Основные требования безопасности:

1. Применять горелку допускается на уличных площадках.
2. В аварийных ситуациях допускается непродолжительная работа БГ при организации надежной вентиляции помещения.
3. Запрещается пользованием агрегатом при утечках газотопливной смеси.
4. Не разрешается применять бензин, с параметрами не соответствующих обозначенным заводом-изготовителем.
5. Запрещено использовать агрегат продолжительное время, из-за возможности самонагрева конструкции до 50 С.
6. Не разрешается работать при неисправном защитном клапане.
7. Запрещается выполнять дозаправку баллона при горении БГ.

Преимущества приспособления

Как говорилось ранее, бензиновая горелка своими руками может пригодиться где угодно: при походе на природу, на даче, в гараже, в местах без электричества и так далее. Также устройство может пригодиться в местах, где разводить костёр нельзя или не рекомендуется. Благодаря небольшому и эффективному пламени, которое будет вырабатывать наша горелка, её можно использовать в любом разумном месте.

К слову, необходимо отметить, что любая бензиновая горелка способна выдержать любые погодны условия, вплоть до снижения внешней температуры воздуха до 35-40 градусов по Цельсию.

А вот и достоинства, которыми бензиновая горелка может похвастаться перед своими аналогами:

• очень проста в использовании;
• экономична;
• компактна;
• дешевое топливо.

Хочется сказать, что последний пункт является наиболее весомым, поскольку в качестве топлива для нашего устройства, как вы могли догадаться, используется бензин, который с лёгкостью можно приобрести на любой заправочной станции, или слить из своего топливного бака автомобиля. Также в бензиновой горелке топливо расходуется достаточно медленно, что добавляет большей экономичности изделию.

Нюансы эксплуатации и ухода за оборудованием

Принцип работы бензиновой горелки:

1. Заполняют емкость до разрешенной отметки, обычно 2/3 объема.
2. Создают давление воздушной смеси с помощью топливного насоса.
3. Под давлением среды начинается процесс движения смеси в горелку, где она поджигается и формируется в факел.
4. Для воспламенения смеси и бездымной работы, смесь нагревают до допустимого значения. Для этого ставят специальную чашку, которая идет в комплекте с прибором под горелку, обычно, одной чашки достаточно, чтобы получить нужный температурный режим.
5. При этом топливо превращается в испарителе в газ и направляется в область горения по жиклеру. Во время процесса горения всасывается О2, необходимый для полноты сгорания.
6. Далее открывают регулировочный игольчатый клапан.
7. После выхода струи газообразного смеси её поджигают. Для ускорения разогрева БГ ее можно установить на 2 см от металлического листа, где контролируют процесс нагрева и состояние факела.
8. Нестабильность пламени или затухание требует проведение очистки форсунки с применением специальной иглы.
9. После завершения погашают факел закрытием вентиля и опусканием регулирующей иголки.
10. После охлаждения выпускают воздух из сосуда.

Бензиновый агрегат относится к устройствам повышенной опасности, поэтому во время любых работ требуется строгое выполнение правил техники безопасности, пожарной безопасности и инструкций завода-изготовителя. Нарушение их может привести к взрыву и вызывать опасность для жизни окружающих.

Основные требования безопасности:

1. Применять горелку допускается на уличных площадках.
2. В аварийных ситуациях допускается непродолжительная работа БГ при организации надежной вентиляции помещения.
3. Запрещается пользованием агрегатом при утечках газотопливной смеси.
4. Не разрешается применять бензин, с параметрами не соответствующих обозначенным заводом-изготовителем.
5. Запрещено использовать агрегат продолжительное время, из-за возможности самонагрева конструкции до 50 С.
6. Не разрешается работать при неисправном защитном клапане.
7. Запрещается выполнять дозаправку баллона при горении БГ.

Чем лучше бензиновая горелка, по сравнению с газовой?

• Бензиновая горелка использует топливо, которое можно приобрести на любой заправке. Что касается газа, то нужно еще поискать заправку, где заправляют газовые баллоны. Поэтому можно сделать вывод, что бензин, намного доступнее, по сравнению с газом.
• По мере того, как вырабатывается газ в газовой горелке, ухудшается качество ее работы, чего не скажешь о бензиновой горелке.
• Вдали от цивилизации, хотя и случайно, но можно раздобыть немного бензина, а вот газ вряд ли удастся найти.
• Бензиновые горелки отличаются легкостью и компактностью. Их можно поместить в рюкзак и взять с собой в поход.

Бензиновая горелка своими руками — что потребуется, процесс изготовления, преимущества

Конструкция и достоинства

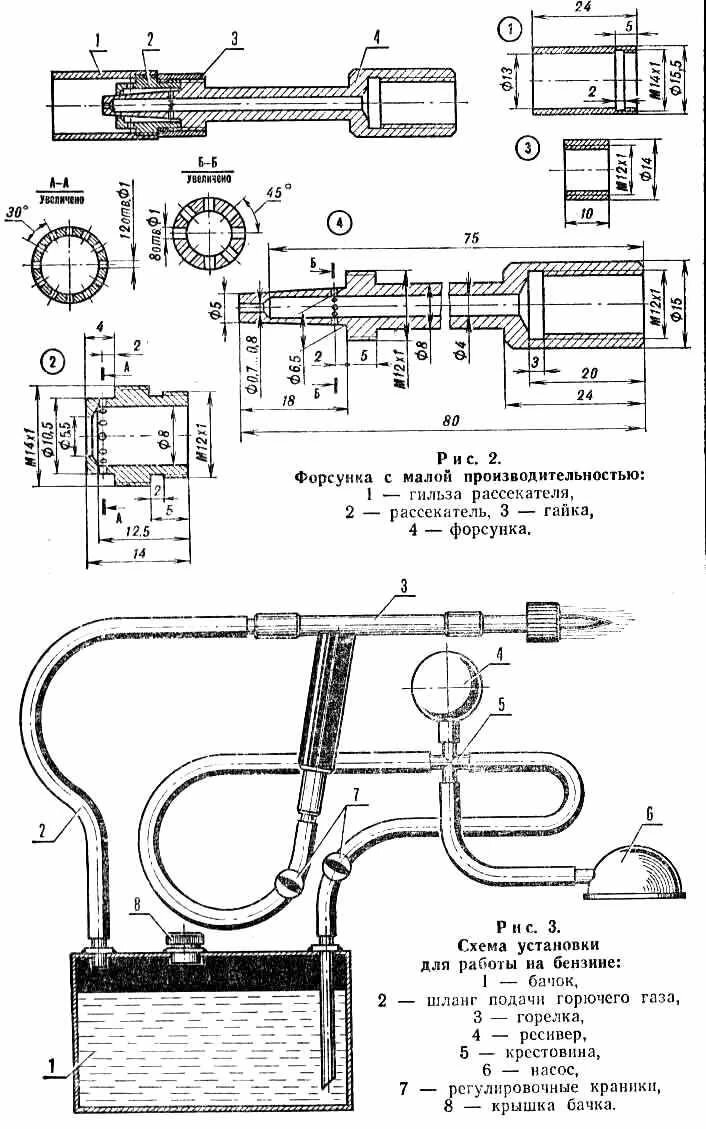

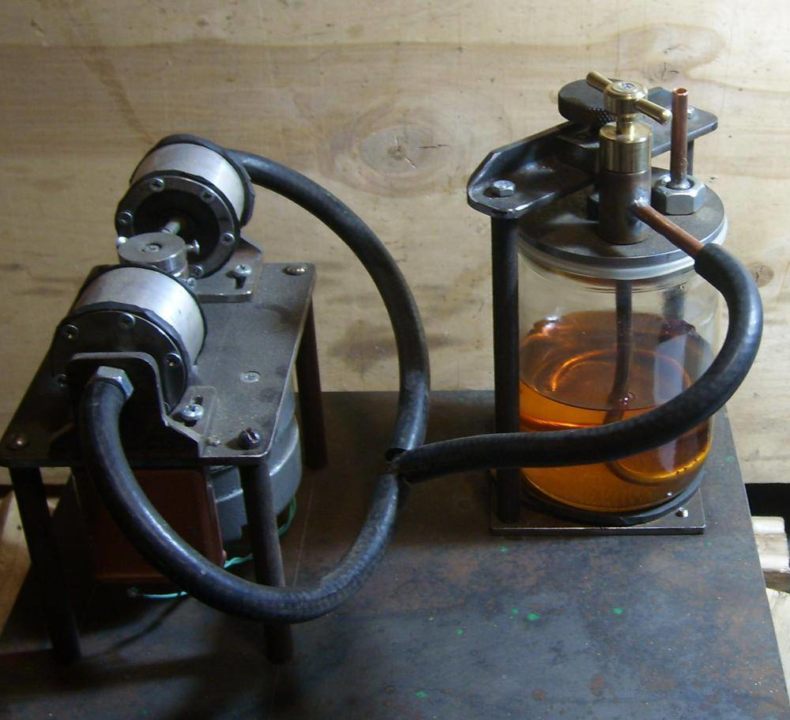

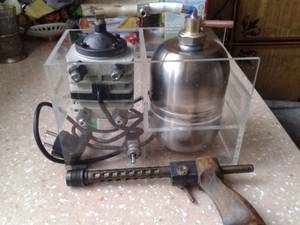

Прибор для пайки устроен весьма просто. ее основные составные части- это:

• емкость для бензина;
• насос для подачи воздуха;
• подводящие шланги;
• корпус с форсунками.

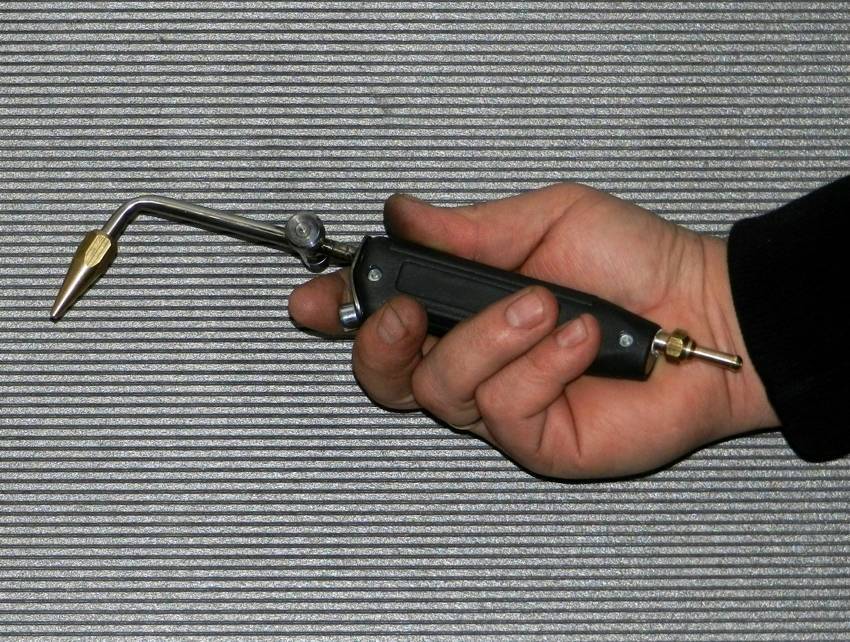

В корпусе размещаются:

• сопло;
• ограничитель;
• вентиль;
• регулятор воздуха;
• кольца для уплотнения.

Бензиновый прибор для пайки обладает такими достоинствами, как:

• малые размеры и масса;
• мобильность;
• стабильность горения;
• высокая температура пайки.

Устройство бензиновой горелки

Благодаря простоте конструкции и отсутствию дорогих и сложных деталей бензовоздушная горелка для пайки вполне доступная для самостоятельного изготовления.

Инструкции по изготовлению самоделок

Далее мы расскажем о нескольких вариантах самодельных пропановых горелок, которые можно сделать своими руками. Для того чтобы соорудить простейшую горелку не потребуется много сил и умений, но над созданием двух остальных вариантов придется более усердно потрудиться.

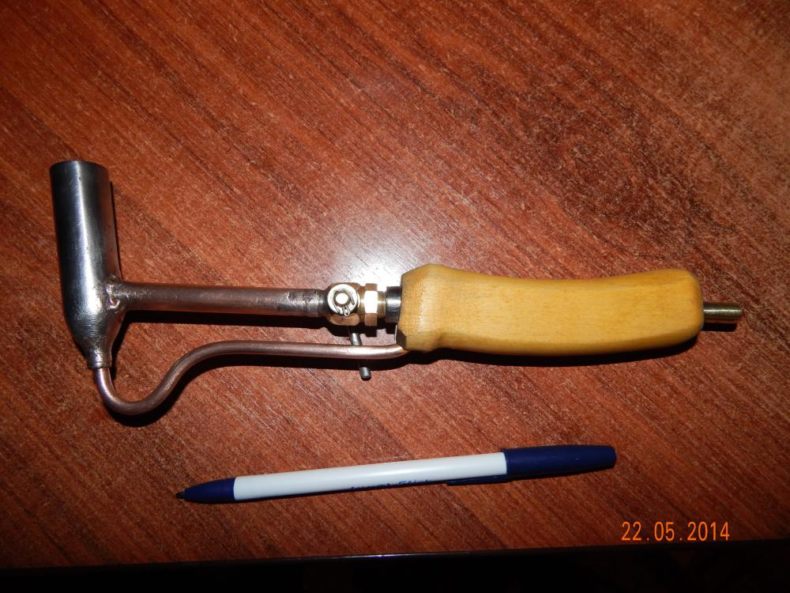

Вариант 1 — простейшая горелка из куска трубы

Для сооружения такой горелки потребуется совсем немного времени и усилий. Но к процессу создания самоделки нужно подходить со всей ответственностью, ведь работать придется с взрывоопасным веществом и любая погрешность в конструкции устройства может привести к печальным последствиям.

С помощью такого устройства можно нагревать металлические заготовки для ковки или прогревать их перед сваркой, а также можно выполнять ремонт битумной кровли. Владельцу частного дома такая самоделка в хозяйстве точно не будет лишней.

Правильно сделанная горелка на пропане прослужит длительный срок. С ее помощью можно выполнить множество бытовых задач, без использования ряда дорогостоящих инструментов

Чтобы изготовить самодельную газовую горелку потребуются следующие инструменты и материалы:

• два куска трубы разного диаметра;
• штуцер;
• газовый шланг;
• редуктор;
• баллон с пропаном;
• сварочный аппарат;
• болгарка.

Подготовив все инструменты и материалы можно приступать к сборке пропановой горелки. Но перед этим рекомендуем ознакомиться с правилами безопасной работы с болгаркой.

Как видите, ничего сложного в самостоятельной сборке газовой горелки нет. Изучив инструкцию и имея под рукой необходимый набор инструментов и материалов, сборка устройства займет не более часа.

Вариант 2 — мощная газовая горелка

Предлагаем также попробовать собрать более сложную в конструкционном плане, но и более мощную горелку.

Для сооружения этого варианта потребуется немного больше инструментов и материалов, но полученный результат вас не разочарует.

Такую горелку на пропане можно использовать, например, для плавки металла в горне, для сжигания сорняков на собственном участке, а также для других целей

Итак, для сооружения пропановой горелки потребуется приготовить следующие материалы:

• муфты соединительные – 1/2” и 1/4”;
• резьбовой бочонок – 1/2” и 1/8”;
• заглушка с внутренней резьбой – 1/8”;
• футорка – 1/4”*1/8”;
• ниппель – 1/2”;
• быстроразъемное соединение для газового оборудования низкого давления;
• регулятор подачи пропана – 0.068-0.34 атмосфер;
• герметик резьбовой;
• металлический лист;
• саморезы;
• сверла – 6.4 мм и 0.8 мм.

Предпочтение лучше отдавать латунным изделиям. Кроме того, для конструирования самоделки потребуется следующий набор инструментов: разводной ключ, дрель, кернер, припой и флюс, паяльная лампа.

Подготовив все необходимое, можно приступать к сборке устройства.

Во время работы не стоит забывать, что пропан – взрывоопасный газ, и любое несоблюдение правил техники безопасности может привести к необратимым последствиям.

Поэтому перед испытанием устройства нужно обязательно проверить все соединения на герметичность. И только убедившись, что утечки нет, можно приступать к работе с самоделкой.

Вариант 3 — миниатюрная модель горелки

Давайте рассмотрим еще один вариант газовой горелки, работающей на пропане. Эту миниатюрную газовую горелку часто называют еще горелкой Бунзена.

Особенностью этого устройства является то, что его можно свободно держать в руках, не боясь получить ожог. Давайте попробуем собрать ее собственными руками.

Для работы понадобятся:

1. Старая газовая горелка.
2. Тонкая медная трубка 10 метров.
3. Медная проволока.
4. Игла с медицинского шприца.
5. Болт №8.

Подготовив все необходимые материалы можно приступать к созданию нашей самоделки.

Для этого воспользуемся следующей инструкцией:

Теперь вы знаете, как соорудить газовую горелку своими руками и что для этого потребуется. Как видите, ничего сложного в этом нет, достаточно соблюдать правила безопасной эксплуатации оборудования, о которых мы расскажем немного ниже.

Конструкция и достоинства

Прибор для пайки устроен весьма просто. ее основные составные части- это:

• емкость для бензина;
• насос для подачи воздуха;
• подводящие шланги;
• корпус с форсунками.

В корпусе размещаются:

• сопло;
• ограничитель;
• вентиль;
• регулятор воздуха;
• кольца для уплотнения.

Бензиновый прибор для пайки обладает такими достоинствами, как:

• малые размеры и масса;
• мобильность;
• стабильность горения;
• высокая температура пайки.

Устройство бензиновой горелки

Благодаря простоте конструкции и отсутствию дорогих и сложных деталей бензовоздушная горелка для пайки вполне доступная для самостоятельного изготовления.

Бензиновая горелка для пайки своими руками: конструкция, материалы

Процесс изготовления горелки

Правило «домашние предметы не уступают магазинным» уместно в случае с горелками «кустарного» производства

Например, типичные для последних высокие стандарты безопасности и удовлетворительная производительность копируются вполне успешно, если сборка проходит с тщательной осторожностью

Температура пламени может превышать отметку в 1 тысячу градусов Цельсия, чего бывает достаточно для множества плавильных операций.

• Инструмент не уступает по функциональности газовым аналогам. Портативные вариации всегда удобно брать с собой на любой случай жизни: поездку на рыбалку, путешествие на лодке, и так далее.
• Горелка позволит не только проводить слесарные работы: с её помощью опаливают пойманную дичь, готовят еду, проводят ремонт устройств. Предмет удобно хранить в гараже, пользуясь им по необходимости.

Необходимый инвентарь

Для изготовления горелки необходимы:

• Корпус для механизмов.
• Штуцеры.
• Два варианта ваты — из хлопка и базальта.
• Два вентиля (будут регулировать подачу топлива).
• Патрубки из силикона.
• Гибкие стяжки из пластика.
• Медная трубка.
• Упор.
• Банка из металла (обязательно без отверстий).
• Кольца для уплотнения.
• Ручка для удержания.
• Наполнитель.
• Резиновая «груша».

Пошаговый процесс

Порядок ручной сборки горелки проводится следующим образом:

1. Заточить корпус на токарном станке — для заготовки сгодится сплав вне зависимости от марки. Один торец требуется оставлять открытым, в то время как другой закрывается пробкой. Её просверливают с таким расчётом, чтобы подводящая трубка умещалась с зазором менее чем в 0,5 миллиметра. Так гарантируются герметичность и подвижность корпуса.
2. Вставить внутри элемента кусочки базальтовой ваты и сетки из стали. Такие элементы предотвращают воспламенение топлива при паузах подачи топлива.
3. Изготовить втулку с крючком, а также стальной упирающийся элемент. Тут подойдёт тонкий (до 2-3 миллиметров) лист металла.
4. Выточить рукоятку будущей горелки. На выбор среди пород деревьев уместны ясень и дуб.
5. Аккуратно просверлить две сквозные дырочки, соблюдая равную удалённость проекций.
6. Отшлифовать рукоятку наждачной бумагой, затем нанести 2-3 слоя лака для защиты.
7. Пропустить медные трубки сквозь отверстия в ручке, затем запаять их припоем.
8. Просверлить места припоя на 0,3 миллиметра.
9. Поставить вентили к каждому выходу трубок.

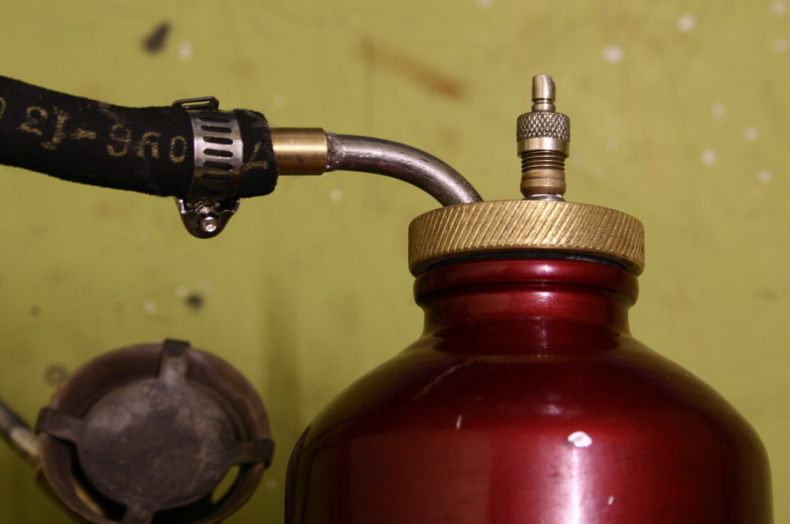

10. Присоединить шланги из силикона к металлической банке, используя штуцеры. Этот шаг позволит осуществлять циркуляцию паров бензина по трубкам.
11. Укрепить штуцеры с помощью уплотнительных колец (так устраняются возможные утечки топлива).
12. Забить дно банки ватой.
13. Подсоединить к ней «грушу» и накачать воздух.
14. Залить вату бензином и герметично закрыть «контейнер».

Принцип работы готового аппарата прост: воздух нагнетается с помощью «груши», открываемые вентили подают бензиновую смесь, и та поджигается.

Приборы «кустарного производства» не уступают заводским, если они были тщательно изготовлены. Человеческий фактор не исключает ошибки, поэтому неопытным конструкторам лучше приобретать горелку из магазина.
