Реостат СИМЗ РБ-302 У2 7280014 обеспечивает удобную регулировку сварочного тока во время ручной дуговой сварки при организации многопостовых сварочных работ.
Устройство подходит для эксплуатации как в закрытом, так и открытом помещении.
Продолжительность цикла работы агрегата составляет 5 минут.
Предназначен для регулирования тока при ручной дуговой сварке и наплавке металлов плавящимся электродом от многопостовых сварочных выпрямителей и генераторов постоянного тока напряжением не более 70 В.
Особенности СИМЗ РБ-302 У2
| Эффективное охлаждение Множество отверстий на корпусе СИМЗ РБ-302 У2 7280014 обеспечивают эффективное охлаждение внутренних узлов и агрегатов. |
Технические характеристики СИМЗ РБ-302 У2
Максимальный сварочный ток определяет технологические возможности сварочного аппарата. Чем больше толщина свариваемых деталей и чем быстрее требуется вести работу, тем больше диаметр используемой электродной проволоки и больший потребуется сварочный ток . Это связано с тем, что для прогрева в единицу времени большой массы свариваемой арматуры и расплавления более толстого электрода требуется большая мощность и соответственно, больший ток.
При выборе аппарата можно ориентироваться на следующее соотношение: для непродолжительных работ и сварки тонких листов достаточно аппарата с максимальным током до 160 А. В большинстве случаев бытовых задач при сверке решеток, заборов, небольшой арматуры хватит аппарата с током 160-200 А. Для более серьезной и долгой работы нужны более мощные машины с током более 200 А.
Минимально возможный вырабатываемый сварочным аппаратом ток определяет возможности для сварки самых тонких листов металла и производства миниатюрных швов. Это актуально при необходимости вести аккуратную тонкую работу.
Сварочные выпрямители по количеству обслуживаемых постов можно разделить на однопостовые и многопостовые.
Однопостовые выпрямители применяются для индивидуального пользования, а также в небольших мастерских и на малых производствах. Очевидным преимуществом таких выпрямителей относится значительно меньшая стоимость и больший коэффициент полезного действия, так как сварочный пост подключается напрямую, без балластного реостата.
Многопостовые выпрямители целесообразно использовать на производстве с большим количеством стационарных сварочных постов. К достоинствам такого оборудования стоит отнести снижение установленной мощности (на пост), экономия свободной площади и затрат на ремонт и обслуживание: сервис одного устройства обойдется дешевле, чем нескольких. Однако каждый пост подключается к выпрямителю через балластный реостат, для обеспечения возможности независимого регулирования режима сварки на каждом посту. В следствие этого происходят потери мощности, снижается КПД и повышается расход энергии (на 1 кг наплавленного металла тратится почти в полтора раза больше электроэнергии, по сравнению с использованием однопостовых выпрямителей).
Вес сварочного аппарата зависит от его конструкции и мощности. Трансформаторные аппараты тяжелее и инертнее в работе, к ним надо дольше привыкать и их вес за счет массивных обмоток достигает до 200 кг и более. Инверторные сварочники за счет преобразования высокочастотного тока работают за счет легких микросхем и трансформатор в них гораздо менее массивен, чем трансформаторных аппаратах.
Источник
Баластник для сварочного аппарата
Как известно, ток всегда идет по пути наименьшего сопротивления, так как с чем большей величиной данного параметра он сталкивается, тем больше становится потерь. Практически всегда проводники стараются делать из материалов с наименьшим сопротивлением, но иногда, для работы различных механизмов, создаются искусственные узлы, где данный параметр специально завышен. Баластник для сварочного аппарата является явным тому примером. Данная часть предназначается для того, чтобы регулировать силу тока на выходе. Среди всех имеющихся способов это самый простой и надежный. Он применяется во многих современных аппаратах.
Баластник для сварочного аппарата
Принцип действия данного устройства основан на элементарных законах электротехники. Ток проходит по цепи, пока не достигает определенного участка, где находится высокое сопротивление, далее его величина начинает значительно падать. Рассматривая, что такое баластник сварочного аппарата, следует представить толстую плотно сжатую пружину со множеством витков.
Это и есть основная часть сопротивления, которая создает так называемый балласт. На нее устанавливается регулятор, который будет изменять этот параметр. Он представлен в виде передвижного контакта, который прикреплен к одной части поверхности баластника.
Данный контакт перемещается вдоль поверхности сопротивления, образуя для тока более быстрый выход, чем если бы он проходил через все устройство.
На практическом примере все выглядит так. Если бы в схеме не было баластника, то ток не имел бы потерь и его сила была 200 А. При наличии баластника получаются большие потери и сила тока на выходе достигает 10 А. Благодаря наличию регулятора, можно уменьшать длину прохождения тока по баластнику, обеспечивая более быстрый выход. За счет того, что ток идет по пути наименьшего сопротивления, то он отходит на линию регулятора, который имеет значительно меньшее количество Ом, чем рассматриваемое устройство. Это помогает ставить выходную силу тока в пределах от 10 до 200 А.
Балластный реостат РБ-306
Эксплуатация модели РБ-302 выявила ряд ограничений. Быстрый выход из строя резисторов вследствие их перегрева и недостаточную точность регулировки по току. В частности, при длительных ПВ реостат сильно перегревается, что вынуждает применять аналогичный аппарат, подключаемый параллельно основному.
Модель РБ-306 лишена этих недостатков. Корпус аппарата выполнен с увеличенным количеством жалюзи, которые улучшают обдув элементов резисторных плат, а в качестве материала проволок использованы фехралевые пружины диаметром 3 мм. Первая ветка – на 6 А – собрана в виде трубчатого электронагревателя.
Модульная схема размещения элементов сопротивления облегчает их диагностику и замену. В результате указанных конструктивных изменений при тех же размерах и весе агрегата удалось расширить диапазон управления токами сварки и повысить точность регулировки.
На базе РБ-306 собираются блоки балластных реостатов (маркируются ББР), которые используют при электродуговой резке металлов. ББР эффективны в случае многопостовой сварки, применяются и для управления сварочным током от выпрямителей автоматических сварочных аппаратов.
При использовании балластных реостатов следует придерживаться следующих правил эксплуатации:
- Работать при условиях, которые указаны в паспорте на аппарат (климатическое исполнение всех типов балластных реостатов – от -40 до +45ºС);
- Запрещается эксплуатация в атмосфере, загрязнённой пылью и вблизи с источниками газа и пара, которые способствуют разрушению электроизоляции;
- Используемый балластный реостат должен проходить периодическую поверку в специализированной электролаборатории. Сроки и содержание такой поверки определяются положениями РД 03-614-03.
Ведь что такое проводник? Это материал с минимальным сопротивлением, чтобы через них проходил электрический ток с такими же минимальными потерями. Это обычная практика. Исключением являются случаи с задачами «наоборот»: когда сопротивление нужно повысить.
Такая нужда возникает при завышенных показателях тока, которые необходимо регулировать. Именно для таких целей и существует сварочный баластник. Он делает сварку проще и быстрее.
Балластное сопротивление для сварки своими руками
Ведь что такое проводник? Это материал с минимальным сопротивлением, чтобы через них проходил электрический ток с такими же минимальными потерями. Это обычная практика. Исключением являются случаи с задачами «наоборот»: когда сопротивление нужно повысить.
Такая нужда возникает при завышенных показателях тока, которые необходимо регулировать. Именно для таких целей и существует сварочный баластник. Он делает сварку проще и быстрее.
Как своими руками сделать баластник для сварочного аппарата
Параметр наименьшего сопротивления крайне важен, поскольку ток проходит практически беспрепятственно и не теряет энергию. По этой причине почти все проводники изготавливаются из материалов, характеризующихся наименьшим сопротивлением.
Но порой необходимо искусственно сымитировать ситуацию повышенного сопротивления, когда показатель тока завышен и требует регулировки. Для этих целей существует баластник для сварочного аппарата .
С помощью него можно проще и быстрее провести сварочные работы.
Балластный реостат для сварки или просто баластник — это конструктивный элемент или отдельный прибор, создающий повышенное сопротивление для тока и тем самым регулирующий его силу. Этот прибор прост и надежен.
Баластник есть во многих дорогих сварочных аппаратах , также его можно докупить отдельно, что не дешево. Мы предлагаем вам сделать баластник своими руками.
Конструктив баластника прост и понятен, поэтому каждый сварщик сможет сделать его самостоятельно.
Принцип действия и конструкция
Итак, как работает баластник? Говоря простыми словами, ток, беспрепятственно проходящий по цепи, сталкивается с высоким сопротивлением в определенной точке, из-за чего теряет свою величину. «Виновником» высокого сопротивления как раз и является баластник, включенный в цепь.

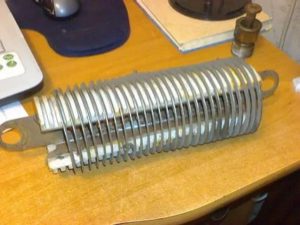

Визуально балластник для сварочного аппарата представляет собой большую пружину со множеством толстых витков. Эта пружина и создает балластное сопротивление.
К пружине подключается регулятор, с помощью которого можно изменять значение сопротивления на большее или меньшее, а значит изменять и силу тока.
Регулятор представляет собой передвижной контакт, который перемещают вдоль и тем самым уменьшают или увеличивают длину прохождения тока по баластнику. Баластники — это неотъемлемые элементы арсенала любого опытного сварщика.
КЛАССИФИКАЦИЯ
Баластники почти не отличаются по своему принципу действия или кострукции, но могут иметь ряд особенностей. От них будет зависеть диапазон значений, который мы можем выбрать для установки нужного сопротивления. Итак, баластники отличаются по следующим параметрам:
- Длине пружины. Здесь все просто — чем пружина длиннее, тем нужно больше времени, чтобы ток смог пройти через все витки.
- Металлу. Баластники изготавливаются из различных металлов, каждый из которых имеют свой коэффициент сопротивления. Чем мощнее и серьезнее сварочный аппарат, тем тщательнее подбирается материал баластника.
- Толщина. Как отдельных витков, так и всей пружины в целом. От этого зависит, насколько сильным будет показатель сопротивления. Показатель толщины тесно взаимосвязан с показателем длины.
Баластник своими руками
Чтобы сделать баластник нам понадобится толстая металлическая проволока. Мы в своей работе использовали медную проволоку. Также нужна цилиндрическая форма (ее можно предварительно сварить из любого толстого металла или взять трубу небольшого диаметра), материалы для передвижного контакта (мы использовали провод от держака сварочного аппарата) и амперметр.
Вокруг предварительно изготовленной цилиндрической формы накручиваем проволоку, витки располагаем на расстоянии не больше сантиметра друг от друга. Один конец такой пружины присоединяем к токоведущей части.
К этой конструкции присоединяем наш провод от держака, который будет использоваться в качестве передвижного контакта.
Перед тем, как сделать балластный реостат для сварки своими руками, обратите внимание, что прибор, сделанный своими руками, может работать менее точно, чем устройство с завода. Также соблюдайтетехнику безопасности, потому что самодельные баластники не спрятаны в металлический корпус и могут крепиться недостаточно надежно, что может привести к печальным последствиям
Балластный реостат
Балластный реостат – устройство, которое используется для регулировки уровня тока при выполнении сварочных работ. Его устройство представляет собой набор нескольких элементов сопротивления. Они выполнены из специальной проволоки из константана. Это позволяет добиться максимального омического сопротивления. В сварочную цепь данный агрегат подключается с помощью специальных рубильников.
Балластный реостат
Его подключение следует выполнять последовательно в цепь, при этом регулировка уровня сопротивления выполняется путем включения и отключения рабочих секций. Сварочные работы при подключенном реостате можно выполнять с силой тока с шагом 5-10А.
Устройство
Устройство балластного реостата довольно таки простое: он состоит из рабочих секций, помещенных в корпус аппарата. На каждой секции установлен рубильник сопротивления, с помощью которого можно включать и выключать секции. Также в устройство входят клеммы для подключения к сварочной цепи.
Каждая секция представляет собой ленту из специального металла, для чего обычно используют проволоку из константана или нихрома. Также большинство аппаратов оборудованы блоком включения, позволяющего регулировать сварочный диапазон на необходимом уровне.
Все элементы управления, в том числе блок включения и тумблеры, обычно расположены на одной панели аппарата.
Следует отметить, что большинство современных моделей реостата оборудованы кулерной системой для охлаждения устройства, представленной встраиваемыми вентиляторами. Такая система помогает избегать перегрева при длительной работе устройства. Это позволяет работать при больших токах без необходимости подключения дополнительного реостата.
Следует отметить, что при перегрузе этому аппарату свойствен значительный нагрев, который возникает при силе тока в 225 А. Поэтому рекомендуется, во избежание конфузов и возникновения неисправностей, включать в цепь два реостата.
Назначение
Назначение балластного реостата довольно простое, но выполнение сварочных работ без его функции в некоторых случаях невозможно. Этот аппарат необходим для регуляции силы тока в необходимом диапазоне с помощью тумблеров и компенсации постоянной составляющей. Такой эффект возникает в тех случаях, когда сварочные работы выполняются от трансформатора.
Эффективность и стоимость реостата зависит от количества секций, с помощью каждой из которых можно определенным способом регулировать уровень сопротивления. Рубильник позволяет механическим способом разорвать цепь.
На сегодняшний день следует выделить линейку наиболее популярных типов реостатов под названием РБ. Маркировка каждого аппарата указывает на диапазон силы тока, в пределах которого можно выполнять сварочные работы.
Балластный реостат РБ-306
РБ-306 – следующее поколение из известной линейки реостатов. Данный вид призван стать решением проблем, которые часто возникают при использовании РБ-302. Среди них можно выделить частые поломки резисторов и перегрев самого аппарата. При разработке новой модели все недостатки предыдущего устройства были исправлены.
Новый корпус был разработан с увеличенным количеством отверстий, предназначенных для ускоренного охлаждения. Проволока секций изготовлена из фехрали.
Усовершенствованная схема расположения рабочих элементов позволяет быстро и беспроблемно проверять и заменять их.
Балластный реостат РБ-306
Для эффективного использования реостата следует придерживаться определенных правил, среди которых следует выделить соблюдение климатических условий, чистоты рабочей зоны, а также постоянную диагностику аппарата на исправность. Это лучше делать в специальных сервисных лабораториях.
Радио-начинающим
Рис. 114. Самодельный реостат накала.
Простейший реостат легко может сделать каждый радиолюбитель.
Для его изготовления потребуется провод с большим удельным сопротивлением, например константан или нихром. Если реостат рассчитан на небольшое сопротивление — до 10 ом, то берут обычно константан диаметром 0,3—0,4 мм (можно взять от спирали к электроплитке).
При изготовлении реостатов с большим сопротивлением (до 50 ом) лучше взять провод нихром диаметром 0,2—0,25 мм. Можно использовать проволоку также из старых нагревательных приборов, например от электрических утюгов.
Как устроен такой реостат, показано на рисунке 114. Каркасом для обмотки может служить деревянная или эбонитовая палочка длиной 40—45 мм. Для каркаса вполне подойдет также фарфоровая трубка от обычного постоянного сопротивления (часто так называемого типа Каминского) .
Для реостата можно применять провод как в изоляции, так и без нее. Если провод берется без изоляции, то его надо предварительно раскалить током до темномалинового цвета. На поверхности этого провода образуется тонкий слой окалины. Этот слой будет служить изоляцией и предохранять витки обмотки от короткого замыкания. Провод наматывается в один слой, виток к витку, концы его припаиваются к выводным контактам.
По всей длине обмотки реостата шкуркой зачищается узкая дорожка шириной 5—6 мм, по которой будет скользить ползунок. Каркас с намотанной проволокой укрепляется на фанерке.
Ползунок делается из жести или латуни. Осью его служит медный стержень, который с помощью гаек закрепляется на той же фанерке, где и каркас.
Ползунок должен хорошо скользить по обмотке реостата, давая надежный контакт. От реостата гибким проводом делаются два вывода: один — от одного из концов намотанной проволоки, а другой — от ползунка со стержнем. Этими выводами реостат включается при монтаже радиоконструкции.
Регулятор электрического напряжения нужен для того, чтобы величина напряжения могла стабилизироваться. Он обеспечивает надежность работы и долговечность работы прибора.
Регулятор состоит из нескольких механизмов.
- Как нужно подключать провода?
a) 1 и 2 клемма – питание, 3 и 4 – нагрузка
b) 1 и 3 клемма – нагрузка, 2 и 4 — питание
- Нужно ли устанавливать радиатор?
Ответы:
Вариант 1. Сопротивление резистора 10 кОм – это стандарт для установки регулятора, провода в схеме подключаются по принципу: 1 и 2 клемма для питания, 3 и 4 для нагрузки – ток распределится правильно по нужным полюсам, радиатор устанавливать нужно – чтобы защитить от перегрева, транзистор использован КТ 815 – такой всегда подойдет. В таком варианте построенная схема сработает, регулятор станет работать.
Вариант 2. Сопротивление 500 кОм – слишком высокое, будет нарушена плавность звука в работе, а может не сработать вообще, 1 и 3 клемма это нагрузка, 2 и 4 питание, радиатор нужен , в схеме, где стоял минус будет плюс, транзистор любой – действительно можно использовать какой угодно.Регулятор не заработает из-за того, что схема собрана, будет неправильно.
Вариант 3. Сопротивление 10кОм, провода – 1 и 2 для нагрузки, 3 и 4 для питания, резистор имеет сопротивление 2кОм, транзистор КТ 815. Прибор не сможет заработать, так как он сильно перегреется без радиатора.
Большая Энциклопедия Нефти Газа
Балластный реостат
Преобразователи, трансформаторы, балластные реостаты. пусковые устройства следует один раз в месяц продувать сжатым сухим воздухом и прове ] гль сопротивление изоляции. Минимально допустимое сопротивление определяется из расчета 1000 ом на 1 в напряжения, на которое рассчитана обмотка.
Преобразователи, трансформаторы, балластные реостаты. пусковые устройства следует один раз в месяц продувать сжатым сухим воздухом и проверять сопротивление изоляции. Минимально допустимое сопротивление определяется из расчета 1000 ом на 1 в напряжения, на которое рассчитана обмотка.
Схема сварочного поста для ручной аргоно-дуговой сварки на переменном токе.
Осциллятор; 2 — балластный реостат ; 3 — амперметр; 4 — вольтметр; 5 — горелка-электрододержатель; 6 — стол сварщика: 7 -ротаметр; 8-манометр низкого давления; 9 — редуктор; 10 — баллон с газом; / / — сварочный трансформатор; / 2 — дроссель.
Схема включения агрегата ПСМ-1000 на сварочные.
За счет омического сопротивления балластного реостата в цепи дуги обеспечивается падающая характеристика на каждом сварочном посту.
При правильном подборе сопротивления балластного реостата точность поддержания температуры составляет 5 град.
Схема включения агрегата ПСМ-1000 с балластными реостатами.
Включение сварочных постов производится через регулируемые балластные реостаты .
ВКСМ-1000 и ВДМ-1601 с набором балластных реостатов или ВД-1001-УЗ с тиристорным управлением, а также от преобразователя ПСМ-1000-1 с балластными реостатами или от двух преобразователей ПСО-500, включенных параллельно.
На рис. 5.8 приведена схема балластного реостата с пятью параллельными секциями, что дает возможность регулирования сварочного тока в пределах от 40 до 260 А со ступенями через 10 А.
Агрегат имеет в комплекте девять балластных реостатов РБ-200. рассчитанных на максимальный ток 200 а. При необходимости на один сварочный пост могут включаться два или три реостата параллельно.
Сварочные посты присоединяются к генератору через балластные реостаты. Необходимая для питания дуги падающая характеристика получается за счет сопротивления балластного реостата.
Ьымй контактами шунтирует один из ножей балластного реостата. При заделке кратера тумблер Т выключается.
С агрегатом ПСМ-1000 комплектно поставляются девять балластных реостатов РБ-200. которые дают возможность регулировать сварочный ток в пределах от 10 до 200 а. Необходимый ток устанавливается при включении пяти рубильников на реостате. Если для сварки требуется ток свыше 200 а, то включают два реостата параллельно.
Балластный реостат. Настройка сварочного тока
Основой стабильного протекания сварочного процесса является поддержание требуемой вольтамперной характеристики дугового разряда. В инверторных сварочных установках это достигается вследствие двухстадийного преобразования рабочего тока и определённой периодичности включения и выключения аппарата. Для остальных случаев в схеме должен присутствовать балластный реостат.
Назначение и устройство балластного реостата
Для формирования крутопадающей вольтамперной характеристики рабочего тока во время сварки, балластный реостат должен выполняет две функции: дискретно регулировать силу тока, и компенсировать его постоянную составляющую, которая возникает при питании сварочного поста от трансформатора.
Эффективность балластного реостата определяется числом его рабочих секций, каждая из которых представляет собой последовательную электрическую цепь из резистора с определённым сопротивлением и рубильника, механически разрывающего эту цепь.
Соединение секций – параллельное, что создаёт наилучшие возможности для комбинированного включения в работу каждой из них. В результате регулировка тока может выполняться с шагом 5…10 А, чего в большинстве случаев бывает вполне достаточно.
В общую цепь сварочного поста балластный реостат подключается последовательно источнику тока.
Конструктивно балластный реостат представляет собой агрегат, состоящий из:
- Закрытого обдуваемого корпуса.
- Нескольких плат из нихромовых или константановых лент.
- Прерывателей, число которых соответствует числу ступеней регулирования.
- Клемм, к которым подключаются кабеля сварочного аппарата.
- Блока включения нужного сварочного диапазона.
Все элементы управления выводятся на одну из внешних панелей корпуса. В наиболее современных конструкциях балластных реостатов в корпус встраиваются вентиляторы, устраняющие перегрев аппарата при длительной работе на больших токах (в противном случае для этого приходится последовательно подключать несколько балластных реостатов), а также конденсаторные батареи, которые компенсируют постоянную составляющую тока, возникающую при специальных процессах сварки, в частности, алюминия.
Линейка РБ наиболее распространённых балластных реостатов, выполненных по вышеописанной схеме, включает в себя следующие типоразмеры:
- РБ-201 – регулирует ток в пределах от 10 до 200 А;
- РБ-300 – регулирует ток в пределах от 10 до 300 А;
- РБ-302 – регулирует ток в пределах от 10 до 315 А;
- РБ-306 – регулирует ток в пределах от 6 до 315 А;
- РБ-501 – регулирует ток в пределах от 10 до 500 А.
Балластный реостат РБ-306
Эксплуатация модели РБ-302 выявила ряд ограничений. Быстрый выход из строя резисторов вследствие их перегрева и недостаточную точность регулировки по току. В частности, при длительных ПВ реостат сильно перегревается, что вынуждает применять аналогичный аппарат, подключаемый параллельно основному.
Модель РБ-306 лишена этих недостатков. Корпус аппарата выполнен с увеличенным количеством жалюзи, которые улучшают обдув элементов резисторных плат, а в качестве материала проволок использованы фехралевые пружины диаметром 3 мм. Первая ветка – на 6 А – собрана в виде трубчатого электронагревателя.
Модульная схема размещения элементов сопротивления облегчает их диагностику и замену. В результате указанных конструктивных изменений при тех же размерах и весе агрегата удалось расширить диапазон управления токами сварки и повысить точность регулировки.
На базе РБ-306 собираются блоки балластных реостатов (маркируются ББР), которые используют при электродуговой резке металлов. ББР эффективны в случае многопостовой сварки, применяются и для управления сварочным током от выпрямителей автоматических сварочных аппаратов.
При использовании балластных реостатов следует придерживаться следующих правил эксплуатации:
- Работать при условиях, которые указаны в паспорте на аппарат (климатическое исполнение всех типов балластных реостатов – от -40 до +45ºС);
- Запрещается эксплуатация в атмосфере, загрязнённой пылью и вблизи с источниками газа и пара, которые способствуют разрушению электроизоляции;
- Используемый балластный реостат должен проходить периодическую поверку в специализированной электролаборатории. Сроки и содержание такой поверки определяются положениями РД 03-614-03.
Балластный реостат типа РБ-301У2
Балластный реостат типа РБ-301У2 предназначен для регулирования тока при ручной дуговой сварке и наплавке металлов, плавящимся электродом от многопостовых сварочных выпрямителей и генераторов постоянного тока. Реостат включается в цепь сварочного поста последовательно со сварочной дугой.
Реостаты соответствует требованиям ГОСТ 18636-73 при работе на высоте над уровнем моря не более 1000 м, температуре окружающего воздуха от минус 45 до плюс 40°С и относительной влажности не более 80% при 20 С и при более низких температурах без конденсации влаги.
Общий вид реостата РБ-301У2 представлен на рис.
| Наименование параметров | Параметры |
| 1. Номинальный ток, А | 315 |
| 2. Пределы регулирования сварочного тока при условном падении напряжения на зажимах реостата, 30 В, А | 10…315 |
| 3. Пределы регулирования сопротивления, Ом | 0,095…3 |
| 4. Длительность цикла, мин. | 5 |
| 5. Продолжительность работы ПР, % | 60 |
| 6. Разность между токами последующей и предыдущей ступени, А | 10 |
| 7. Масса, кг, не более | 39 |
Выпрямитель сварочный типа ВД-306УЗ
Выпрямитель сварочный типа ВД-306УЗ предназначен для питания электрической сварочной дуги постоянным током при ручной дуговой сварке, резке и наплавке металлов при трехфазном питании от сети переменного тока.
Климатическое исполнение выпрямителя «У», категория размещения 3, тип атмосферы II по ГОСТ 15150-69 и ГОСТ 15543-70, но для работы при нижнем значении температуры окружающей среды от 233 К (минус 40° С) до 313 К (плюс 40° С);
Выпрямитель предназначен для работы в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий, где воздействие песка и пыли существенно меньше, чем на открытом воздухе, при соблюдении следующих условий:
а) высота над уровнем моря не более 1000 м;
б) среднемесячное значение относительной влажности не более 80% при 293 К (плюс 20° С);
Не допускается использование выпрямителя в среде, насыщенной пылью, во взрывоопасной среде, а также содержащей едкие пары и газы, разрушающие металлы и изоляцию.
Выпрямители выполняются на одно из напряжений сети: 220 V — код ОКП 34 4184 1017 или 380 V — код ОКП 34 4184 1085.
1 Поминальное напряжение питающей сети трехфазного
переменного тока, V 220 или 380
2 Номинальная частота, Hz 50
при исполнении на 220 V 60
при исполнении на 380 V 36
4. Номинальный сварочный ток, А 315
5. Номинальное рабочее напряжение, V 32
6. Напряжение холостого хода, V 60—70
7. Пределы регулирования сварочного тока. А:
диапазон малых токов 45—125
диапазон больших токов 125—315
8.Пределы рабочего напряжения, V 22—32
9. Продолжительность цикла сварки, min 5
10. Отношение продолжительности периода нагрузки к продолжительности цикла сварки, ПН *, % 60
* Перемежающий (ПН) режим работы при цикле 5 мин. без отключения первичной обмотки силового трансформатора выпрямителя от сети во время паузы
11.Коэффициент полезного действия, %, не менее 70
12.Уровень шума на опорном радиусе 3 m, dBA, не более 85
14.Габаритные размеры (длинаХширинаХвысота), mm
15. Драгоценные материалы Серебро, g 06594
Примечание: 1. Продолжительность цикла сварки равна сумме рабочего периода и холостого хода.
Выпрямитель ВД-401 УЗ
Выпрямитель ВД-401 УЗ предназначен для питания одного сварочного поста при ручной дуговой сварке, резке и наплавки металлов штучными электродами, для работы на промышленных предприятиях в районах на высоте до 1000 м над уровнем моря при «температуре окружающего. Воздуха от — 40°С до + 40°С и относительной влажности воздуха 80$ при температуре 20°С.
Не допускается использование выпрямителя для работы во взрывоопасной среде, насыщенной пылью и в среде, содержащей едкие пары и газы, разрушающие металлы и изоляцию.
Выпрямитель изготавливают напряжением 220 или 380 В,
Мощность сварочной дуги при номинальных условиях, кВт 14,4
Номинальный сварочный ток, А 400
Номинальный режим работы, ПН% 60
Род сварочного тока постоянный
Напряжение холостого хода, не более, В 80
Внещняя вольт-амперноая характеристика падающая
Номинальное рабочее напряжение под нагрузкой, В 36
Пределы регулирования сварочного тока, А 50-450
Габаритные размеры, не более, мм 800х785х760
2.2. Выпрямитель-с падающими вольт-амперными характеристиками обеспечивает плавное регулирование сварочного тока.
Механическое удерживание земляных масс: Механическое удерживание земляных масс на склоне обеспечивают контрфорсными сооружениями различных конструкций.
Папиллярные узоры пальцев рук — маркер спортивных способностей: дерматоглифические признаки формируются на 3-5 месяце беременности, не изменяются в течение жизни.
Принцип работы реостата
Реостаты — это двухполюсные переменные резисторы, которые настроены на использование только одного концевого контакта и только контакта стеклоочистителя.
Неиспользуемая концевая клемма может быть либо оставлена неподключенной, либо подключена напрямую к стеклоочистителю.
Это устройства с проволочной обмоткой, которые содержат плотные витки эмалированной проволоки для тяжелых условий эксплуатации, которые изменяют сопротивление ступенчато.
Изменяя положение стеклоочистителя на резистивном элементе, величина сопротивления может быть увеличена или уменьшена, тем самым управляя величиной тока.
Затем реостат используется для управления током путем изменения значения его сопротивления, превращая его в настоящий переменный резистор. Классический пример использования реостата — это управление скоростью модельного набора поездов или Scalextric, где величина тока, проходящего через реостат, регулируется законом Ома. Тогда реостаты определяются не только их резистивными значениями, но также и их возможностями по управлению мощностью как P = I 2 * R.
Основное назначение прибора
Конструктивно и визуально самым простым считается реостат ползункового типа.
Он подсоединяется к цепи с помощью верхней и нижней клеммы.
Прибор сконструирован таким способом, что ток поступает по всей длине провода, а не в поперечном направлении витков. Это осуществляется благодаря надежной изоляции проводников.
Часто реостат применяют для регулирования в цепи вместо потенциометра.
