Предназначение

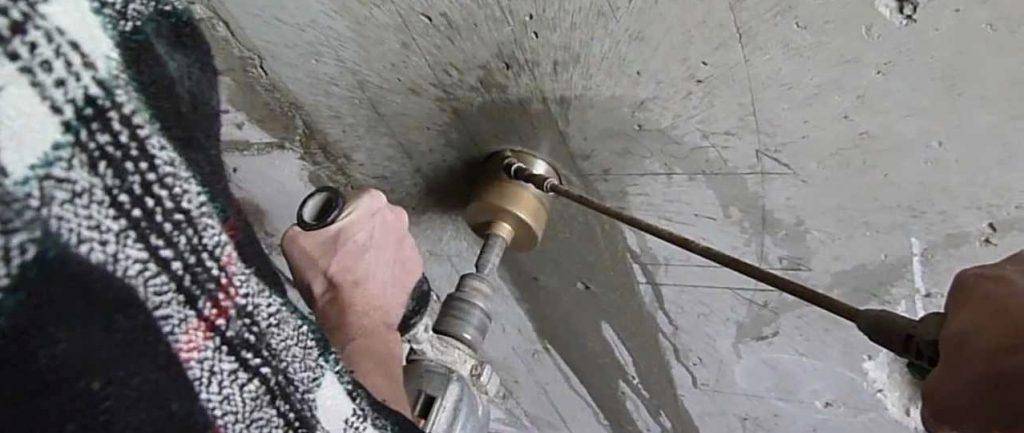

Алмазная коронка по бетону позволяет быстро и качественно выполнять работы, которые без бурения перфоратором или с реализацией других методов обработки могут отнять много времени и сил. Благодаря коронкам сверление монолитных стен осуществляется максимально эффективно, с учетом требований и расчетов.
Сфера применения алмазных коронок по бетону:
- Монтаж углубления для выключателя, розетки, подрозетника
- Создание крепежа для лестничной системы
- Отверстия разного диаметра и глубины в процессе реализации фасадных работ
- Монтаж ящиков, различных навесных конструкций
- Прокладка разнообразных коммуникаций через плиты – сантехника, электропроводка, стояки отопления, системы вентиляции и вытяжки
Сфера применения алмазной канатной резки бетонных конструкций
- Прорезание любых видов проемов в бетоне, в материале любой толщины, любого назначения;
- Резка кирпичных стен, высокоармированного материала и монолитного бетона;
- Резка колонн, опор и балок;
- Коррекционные работы на этапе бетонирования, в том числе демонтажные работы;
- Резка бетона в условиях ограниченной шумности и в условиях ограниченной площади размещения режущего оборудования;
- Демонтаж старых зданий расположенных в жилых районах;
- Резка бетона вплотную к соседним бетонным конструкциям;
- Резка бронекамер и хранилищ материальных ценностей банковских учреждений;
- Резка ниш всевозможного назначения: под сейфы, мебель и т.п.;
- Резка отверстий всех видов конфигурации;
- Резка ригелей и фасадов;
- Резка мостовых опор, причалов, пирсов, затонувших судов и других подобных работ в условиях «под водой».
Технология алмазной канатной резки имеет лишь несколько принципиальных недостатков, в числе которых: относительно высокая стоимость работ, необходимость наличия специального дорогостоящего технологического оборудования и определенное время на разворачивание режущего инструмента и проведение подготовительных работ.
Проверка струны в работе
Принцип работы нитей для резки плитки имеет некоторое сходство с лобзиком. Струну достаточно зажать в петлях-фиксаторах лобзика (или пилы по металлу) и приступать к тестированию.
Для начала можно попробовать обработать более податливый материал, к примеру, древесину или стекло. Это поможет «набить руку», почувствовать изделие в работе, приспособиться и освоить основные принципы распила.
Как показывает практика, с древесиной и стеклом алмазная струна справляется легко. Теперь можно попробовать поработать с керамикой, тоже предварительно смочив обе поверхности водой. Неопытные строители должны учесть, что часть кафеля уйдет на «тренировку», поэтому закупить его нужно с двойным запасом — на оттачивание навыка и на случай порчи.
Наиболее распространенные методы резки
С особенностями и основными преимуществами разобрались. Теперь можно переходить к самому интересному – методикам и оборудованию. На сегодняшний день чаще всего используется три метода: распил «канатом», распил при помощи стенорезного оборудования и распил ручными инструментами. Рассмотрим каждый способ по отдельности.
Алмазная резка железобетона канатом
В данном случае резка осуществляется с помощью специального троса-каната. Трос выполнен из специально подготовленного металла, при этом по всей длине на него надеты небольшие кольца с алмазным покрытием. Именно за счет этих колец и производится резка.
Принцип работы заключается в следующем: в конструкции, которую необходимо разрезать сверлиться отверстие соответствующего диаметра. Далее в это отверстие продевается алмазный канат. Таким образом, создается замкнутый контур, который подсоединяется к установке с электроприводом. Вместе с тем в ходе работы на место реза подается вода, которая охлаждает канат и быстро отводит отработанный железобетон.
Следует обратить внимание, что для работы подобного рода оборудования требуется наличие трехфазной электросети напряжением 380В. Поэтому, применение канатной алмазной резки в большинстве случаев ограничено. Для наглядности предлагаю вашему внимание видео о самом канате и технологии
смотрим:
Для наглядности предлагаю вашему внимание видео о самом канате и технологии. смотрим:
Использование стенорезного оборудования
Стенорезное оборудование – установка с электроприводом, посредством которого в движение приводится режущий элемент – диск с алмазными режущими элементами. В большинстве своем максимальный диаметр диска, который может быть установлен, составляет до 1,5 м. Соответственно, максимальная глубина реза может быть до 60см.
Сам процесс выглядит следующим образом: в том месте стены, где это необходимо, устанавливают так называемую направляющую рельсу. На эту рельсу монтируют само оборудование с алмазным диском. Перемещаясь по рельсе диск вырезает требуемую площадь стены.
Как и в случае с канатной алмазной резкой железобетона, стенорезные установки требуют наличия мощной трехфазной электросети. Опять же, это ограничивает применение такого оборудования при бытовом ремонте (например, при перепланировке квартиры).
Смотрим установку в процессе работы:
Ручные инструменты для резки железобетона
Здесь речь идет о применении ручного инструмента с установленным на нем алмазным диском относительно небольшого диаметра (20-80см). В принципе это «болгарка» больших размеров и большой мощности.
Кстати, существуют не только электрические, но и бензиновые резчики. Они, как правило, применяются для выполнения работ, связанных с демонтажем различного рода бетонных стен, фундаментов, перекрытий и т.д.
Принцип действия прост – по заранее намеченным линиям производится распил того или иного материала. Единственный недостаток – повышенная опасность. Работать с подобным инструментом без наличия навыков и опыта категорически запрещено.
Вот собственно и все. Если у вас остались какие-либо вопросы, касающиеся темы «Алмазная резка железобетона» и соответствующего оборудования, оставляйте их в формате комментария. Будьте уверены, вы получите ответ на интересующий вас вопрос.
Это интересно:
- Опалубка для круглых колонн
- Буронабивные сваи: технология
Автор —
Стоимость работ по выполнению проемов с помощью алмазного инструмента
Расценки на алмазную резку проемов зависят от таких параметров, как:
- объем предстоящих работ;
- толщина обрабатываемой стены;
- тип материала, используемого при строительстве;
- наличие армирования в бетонной поверхности;
- месторасположение рабочей поверхности;
- условия проведения резки.
Ориентировочная стоимость резки стандартных проемов с помощью алмазного инструмента:
| Наименование | Стоимость квадратного метра реза, руб |
| Резка проемов в кирпичных стенах ручным резаком | 6000 |
| Резка проемов в бетонных стенах ручным резаком | 8000 |
| Резка проемов в кирпичных стенах стенорезной машиной | 7000 |
| Резка проемов в бетонных стенах стенорезной машиной | 9000 |
| Резка проемов в кирпичных стенах канатом | 12000 |
| Резка проемов в бетонных стенах канатом | 14000 |
| Резка проемов c усилением в кирпичных стенах | 35000 |
| Резка проемов с усилением в бетонных стенах | 40000 |
Сфера использования резки канатом
Резка канатом
— это достаточно сложный с технологической точки зрения процесс. Поэтому ее применение обоснованно только в тех случаях, где от оборудования действительно требуется повышенная мощность, например:
- при демонтаже опор, колонн и столбов диаметром от 2 метров;
- при сносе стен толщиной от 1 метра и глубиной пропила от 2 метров;
- при демонтаже утолщенных фундаментов;
- при работе с усиленно армированными материалами (диаметр арматуры — от 1 сантиметра);
- при отсутствии доступа к разрезаемой конструкции с двух сторон.
Словом, наиболее эффективно резка канатом проявляет себя при демонтаже капитальных и армированных конструкций, которые иначе можно снести только с использованием контролируемых взрывов.
Инструменты для алмазной резки
Без специального оборудования выполнять резку невозможно. Именно с его помощью выполняется вся работа. Вот некоторые из инструментов и их краткое описание:
Ручной резчик электрический. Это ручной инструмент, применяемый для резки поверхностей в закрытых помещениях, которые не проветриваются. Благодаря ему можно выполнить прорезку проема с максимальной глубиной 125 мм с одной стороны, и 250 мм, если есть доступ к обеим сторонам. Производить резку без пыли можно при использовании воды, которую подают на место реза, а также пылесоса, всасывающего всю пыль, не давая ей распространяться. Применяют такой инструмент для резки проемов жилых помещений, когда использование бензореза невозможно.
Ручной резчик электрический

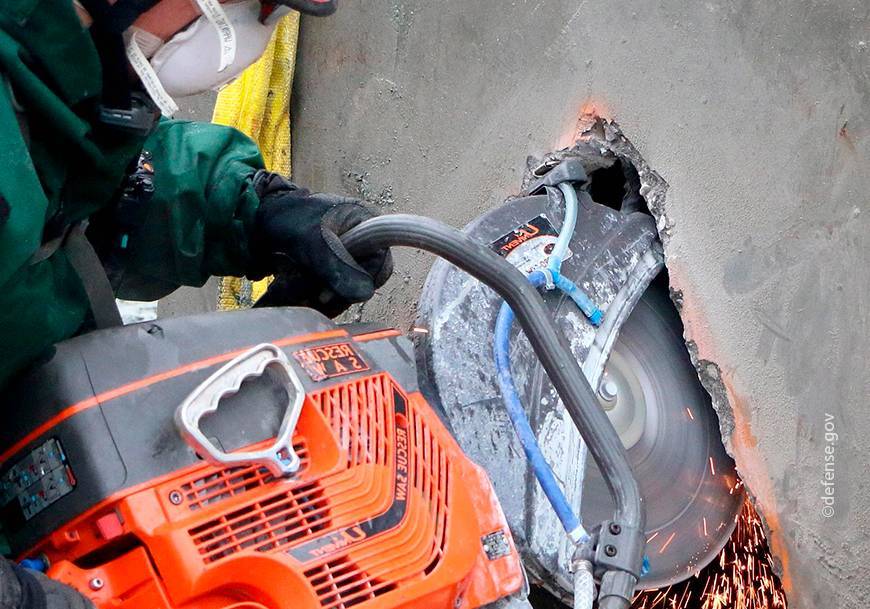

Бензорез. Резка происходит благодаря диску диаметром до 400 мм. Он работает на бензине. Его использование возможно только на воздухе и в хорошо проветриваемых зданиях. В результате, работая инструментом, можно получить разрез на 150 мм с одной стороны, и 300 мм, когда резать с двух сторон. Всю работу нужно делать при подаче воды.
Бензорез
Ручная пила, имеющая алмазную цепь. Благодаря своей длинной шине, такой пилой можно сделать разрез глубиной до 500 мм. Применяют ее редко, так как такие работы очень трудоемкие.
Ручная пила с алмазной цепью
Стенорезная машина. Это стационарный прибор, которым можно делать проемы: резать бетон на глубину до 1500 мм и даже больше. Она бывает гидравлическая и электрическая. В ее основе большая дисковая алмазная пила и направляющая шина, закрепляющаяся на поверхности, которую нужно разрезать. Это оборудование гораздо эффективнее ручных инструментов, но требует больше ресурсов и не обладает такой же мобильностью. Обязательным условием при резке является подача воды, служащей для охлаждения инструмента и предотвращения образования пыли. При помощи такой машины можно выполнять резку под углом, потолочную, горизонтальную и вертикальную.
Стенорезная машина
Машины для резки канатом. Для резки таким методом прибегают в случаях, когда нужно разрезать большой массив железобетона или других твердых материалов. При этом режущим материалом служит специальный канат с сегментами, который приводится в действие машиной. В таком случае можно резать крупный материал площадью 10 м2. Требуемая область обхватывается канатом в петлю и так выполняется резка материала. Он работает от трехфазной электросети при напряжении 380 V. Обязательным условием работы должна быть подача воды. Особенность такого оборудования в том, что его можно использовать под водой.
Машина для резки канатом
Нарезчики швов. По виду напоминают газонокосилку. Подходят для реза перекрытий, асфальта и других материалов, расположенных горизонтально. Особенность работы в том, что резка может быть выполнена с наименьшим отступом от конструкций (колонны, стены). Глубина резки зависит от модели. В среднем это 620 мм.
Нарезчик швов
Электроинструмент. Такое оборудование может позволить себе каждый. Он подходит для повседневной жизни и нужд владельца. Его можно приобрести в любом строительном магазине за невысокую цену. Его используют для домашнего использования в мелких работах по дому. К нему можно отнести болгарку, штроборез и т.д.
Режущий инструмент
Благодаря применению такого оборудования процесс резки упростился в разы. Технология просто необходима в строительных работах, т.к. позволяет решать самые трудные задачи.
Преимущества
По сравнению с демонтажом с помощью отбойного молотка, работа которого сопровождается шумом, пылью, а результат не всегда соответствует ожиданиям по точности, резка бетона алмазным канатом обладает множеством преимуществ:
- Низкий уровень шума — резать бетон алмазным канатом можно в жилых домах без устройства дополнительной звукоизоляции.
- Высокая скорость работы. Канатная алмазная резка стен считается самым эффективным методом.
- Возможность осуществления реза не только под прямым углом.
- Высокая точность — оконные и дверные проемы, выполненные с помощью канатной алмазной резки железобетонных конструкций, не требуют дополнительной обработки и соответствуют проектным размерам.
- Низкая вибрация, в результате чего снижается риск появления трещин и повреждения конструкции.
- Практически полное отсутствие ограничений по глубине.
- Мобильность и компактность оборудования — можно вести работы в стесненных условиях.
- Одинаковая эффективность вне зависимости от материала: бетон, кирпич, железобетон, природный камень одинаково поддаются алмазному режущему инструменту.
предлагает свои услуги по резке бетонных и других конструкций: свяжитесь с нами по указанному на сайте телефону, специалист ответит на ваши вопросы и поможет выбрать подходящую технологию для решения вашей задачи.
Другие услуги компании Слом
- Алмазная резка проемов в несущей стене
- Алмазная резка оконных проемов
- Расширение проема
- Штробление стен
Швонарезчик
Один из множества аппаратов резки бетона является швонарезчик. Это профессиональная, дорожно-строительная техника, которая повсеместно используется для резки бетона и асфальта.
Но основная его задача – нарезать деформационные швы в бетонных полах, отсюда и такое название агрегата.
Их используют также для вскрытия бетонных и асфальтовых оснований, демонтажа железобетонных перекрытий. Удобен для вырезания приямочных разрезов.
Эти агрегаты существуют на бензиновых, дизельных двигателях и питающиеся от сети 220 и 380 вольт. Могут быть соответственно однофазными и трёхфазными.
Аппараты обеспечены устройствами, регулирующими глубину шва. Диаметры дисков от 350 до 1500 мм. Обязательно в комплекте имеется бак для подачи воды.
Варианты резки бетона
Классический вариант резки бетона, это резки при помощи машин и аппаратов, так называемой, алмазной резки. Заключается данная технология в циркулярной резке бетона при помощи дисковых пил с прочным (алмазным) напылением на режущей кромке. Данная технология резки бетонных конструкций имеет широкое распространение, однако имеет ограничения по глубине резки.
Альтернативой алмазной резки бетона, является канатная резка бетона. Представить канатную резку бетона очень просто, достаточно вспомнить, как режут большие брикеты сливочного масла, используя леску или струну.
При канатной резке бетона, режущим элементом является мощный стальной канат с искусственным алмазным напылением. Канат бетонной резки обхватывает или обвивает конструкцию из бетона, совершает поступательные движения по направлению разреза, прорезает бетон.
Канат приводит в движение специальная установка, на гидравлическом приводе. Один или два каната находясь в постоянном натяжении, двигаются по роликам машины, делая аккуратные разрезы в бетоне.
Стоит отметить, что технология канатной резки используется для резки мрамора, кирпича, другой каменной кладки.
Расход алмазного каната
Расход каната зависит от многих факторов:
- Состояние машины. Не стоить экономить на футеровках и других резинках, если они уже выработаны, то во время работы канат испытывает доп. Нагрузку, из-за чего он может не вырабатывать свой ресурс.
- Соблюдения технологии распиловки. Как было сказано ранее, если скорость вращений слишком низкая, — канат быстрее стирается, а если слишком высокая, быстро «замыливается». Поэтому, если Вы забыли какую скорость необходимо установить, не стоит эксперементировать, лучше позвоните, мы всегда подскажем на какой скорости и других параметрах необходимо пилить в тех. или иных условиях, тот или иной материал.
- Материал. Ресурс каната зависит и от материала, который нам необходимо распилить, -для гранита обычно чем Выше его группа твердости, тем меньше ресурс каната.
- Закрутка. Как было сказано ранее, ресурс каната зависит от правильного его износа, — необходимо чтобы перлина каната, снашивалась равномерно по всему диаметру, в этом случае мы сможем доработать её до конца и добиться максимального ресурса.
Немного теории
Итак, алмазная резка канатом – это технология, которая открывает широкие возможности при вырезании проемов и разрезании конструкций из железобетона, кирпича и других материалов высокой плотности.
Преимущества данной технологии
По сравнению с принятыми ранее способами демонтажа конструкций из железобетона канатом алмазная резка имеет много преимуществ. Среди них:
- Невысокий уровень шума.
- Минимальное количество пыли, образуемой при резке.
- Отсутствие риска образования трещин в бетоне по краям реза.
- Быстрота процесса.
- Высокая степень точности.
- Возможность разрезать конструкции различной толщины.
- Высокое качество поверхности среза, она получается гладкой, проводить дополнительные мероприятия по обработке поверхностей срезов не требуется.
- Высокая гибкость каната позволяет производить резку даже в труднодоступных местах.
- Кроме того, алмазная резка канатом может применяться к широкому спектру материалов. Разрезать можно не только бетон и железобетон, но и кирпич, керамогранит и пр.
- Оборудование достаточно компактно и мобильно.
Как происходит процесс резки канатом

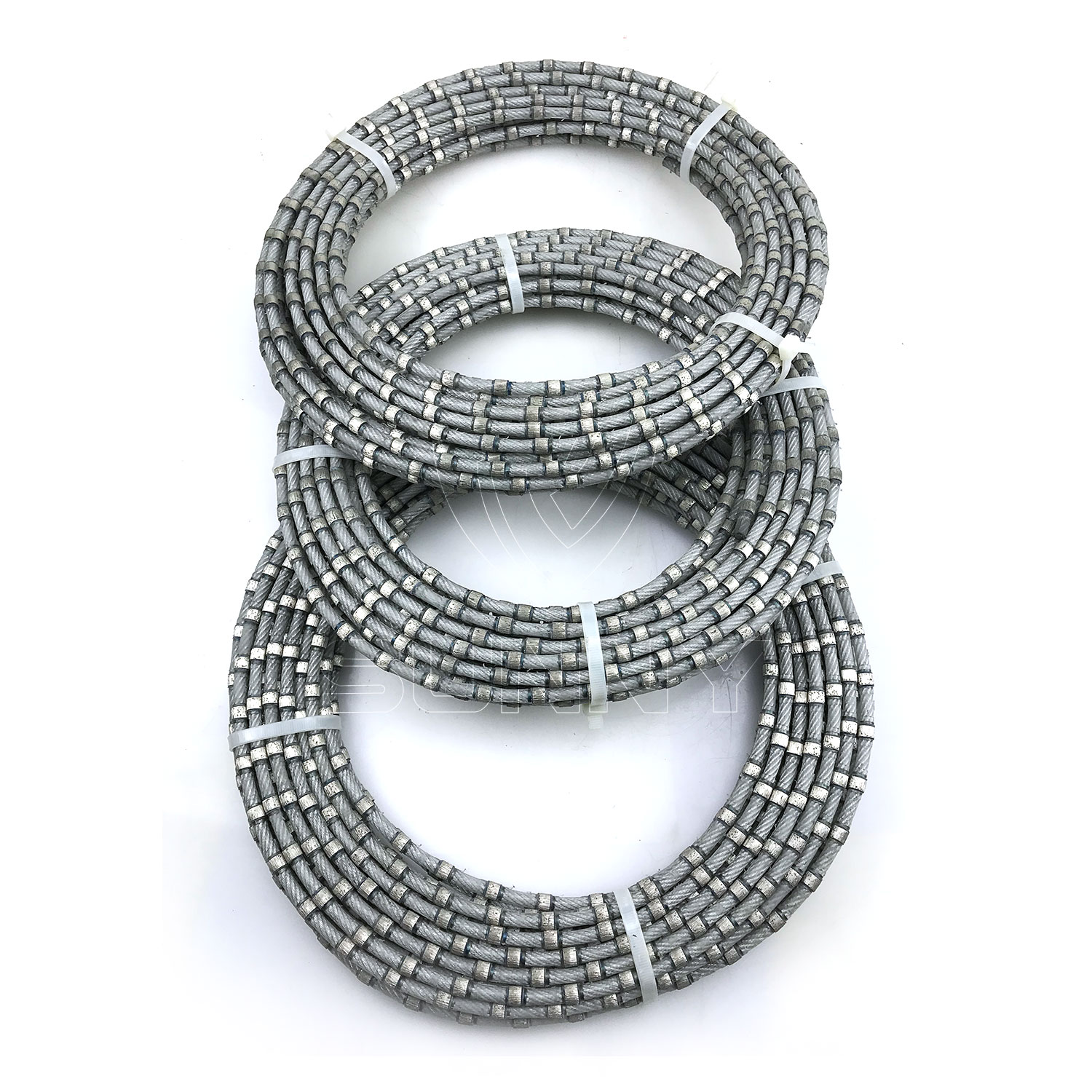

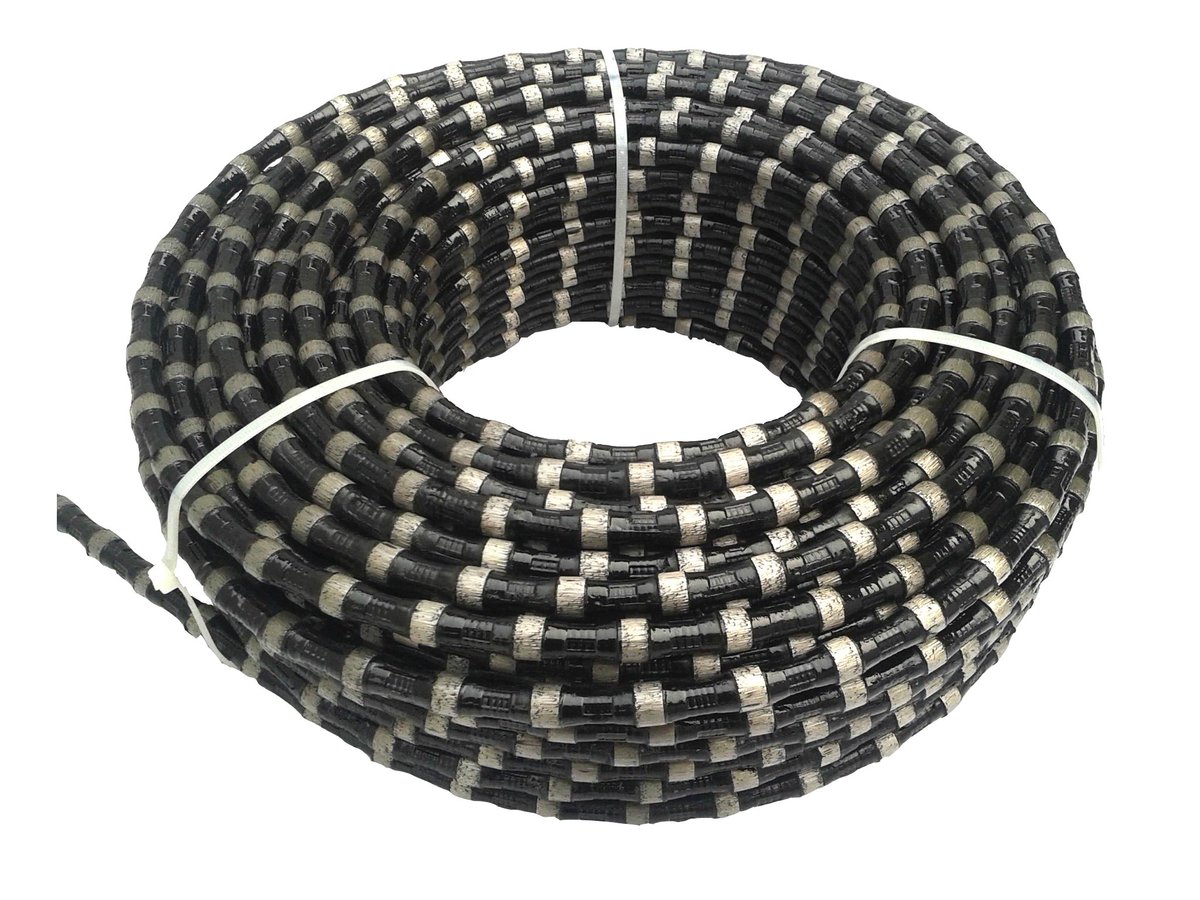

Алмазный канат, используемый для резки, представляет собой металлический трос с покрытием из резины. На трос надеты режущие детали – алмазные перлины, которые отделены друг от друга пружинами.
Перлины производятся путем сжатия при высокой температуре смеси крошки алмазов и металлического порошка. Если объяснять простыми словами, то канатная алмазная резка очень напоминает процесс разрезания сыра при помощи проволоки. Упрощенная схема выглядит так:
- Канат с алмазными перлинами заправляется в канатную машину.
- Свободным концом каната обхватывается разрезаемая деталь, то есть образуется петля. При вырезании проемов в стенах концы каната пропускают через предварительно сделанные в стене отверстия.
- Далее канат закрепляется путем заклепывания.
- Канатная машина начинает работать, вращая канат по кругу и наматывая его на катушку.
- Вращающаяся петля, которая постепенно уменьшается, прорезает бетон и металлическую арматуру, которая находится внутри.
Расход алмазного каната
Расход каната зависит от многих факторов:
- Состояние машины. Не стоить экономить на футеровках и других резинках, если они уже выработаны, то во время работы канат испытывает доп. Нагрузку, из-за чего он может не вырабатывать свой ресурс.
- Соблюдения технологии распиловки. Как было сказано ранее, если скорость вращений слишком низкая, — канат быстрее стирается, а если слишком высокая, быстро «замыливается». Поэтому, если Вы забыли какую скорость необходимо установить, не стоит эксперементировать, лучше позвоните, мы всегда подскажем на какой скорости и других параметрах необходимо пилить в тех. или иных условиях, тот или иной материал.
- Материал. Ресурс каната зависит и от материала, который нам необходимо распилить, -для гранита обычно чем Выше его группа твердости, тем меньше ресурс каната.
- Закрутка. Как было сказано ранее, ресурс каната зависит от правильного его износа, — необходимо чтобы перлина каната, снашивалась равномерно по всему диаметру, в этом случае мы сможем доработать её до конца и добиться максимального ресурса.
Канатная резка – универсальная строительная технология
Главная >>> Информация >>> Статьи >>> Канатная резка – универсальная строительная технология
В строительстве часто возникают вопросы связанные с перепланировкой помещений. Процесс этот сложный, но выполнимый. Так как стены в разных домах имеют разную толщину, технологии применяемые при их резке тоже отличаются. В данной статье мы более подробно поговорим о резке бетона алмазным канатом. (Рис. 1,2,3)
| Рис. 1 | Рис. 2 |
Суть технологии резки алмазным канатом заключается в том, что вдоль траектории будущего реза просовываем канат на котором находятся алмазные насадки, после чего запрессовывается на канатной пиле. (Рис. 4)
| Рис. 3 | Рис. 4 |
Для того чтобы канат не порвался, при пуске необходимо несколько метров протянуть вручную, так же для этих целей предусмотрен кран плавного пуска (чтобы во время старта избежать критических нагрузок на трос гальванического алмазного каната). После включения канатная пила прокручивает канат с большой скоростью, постоянно вытягивая его на себя. Фактически резка алмазным канатом производится за счёт силы трения алмазных вставок о прорезаемый материал. Также при резке бетона, канат вращается по часовой стрелке вокруг своей оси (как сверло), что повышает скорость резки и способствует уменьшению износа алмазных сегментов и троса каната. Резка алмазным канатом производится с подачей воды. Вода подаётся на входе алмазного троса в прорезаемый материал, будь то бетон, железобетон, кирпич, металл. Канатная резка применяется при больших площадях реза, ограниченном доступе, неровной поверхности прорезаемого материала. Резка бетона канатной машиной часто применяется на заводах, мостах, туннелях, эстакадах, цокольных этажах. (Рис. 5,6,7,8)
| Рис. 5 | Рис. 6 |
| Рис. 7 | Рис. 8 |
Как правило работы по резке бетона идут в комплексе с работами по алмазному бурению. Стоимость работ по канатной резке варьируется от 8000 руб. до 15000 руб. за квадратный метр реза. Высокая стоимость обусловлена в основном стоимостью алмазного каната — 4000 руб. за п.м. Специалисты имеют большой опыт работ по канатной резке конструкций. Мы к Вашим услугам ежедневно с 9.00 до 22.00, в г. Видное, г. Подольск, г. Серпухов, г. Троицк, п. Коммунарка, м-не Бутово Парк, м-не Бутово Парк 2, м-не Бутово Парк 2Б, г. Чехов, г. Щербинка, г. Климовск, г. Наро-Фоминск, г. Воскресенск, п. Апрелевка и по всей Москве и Московской области.
Швонарезчик
Один из множества аппаратов резки бетона является швонарезчик. Это профессиональная, дорожно-строительная техника, которая повсеместно используется для резки бетона и асфальта.
Но основная его задача – нарезать деформационные швы в бетонных полах, отсюда и такое название агрегата.
Их используют также для вскрытия бетонных и асфальтовых оснований, демонтажа железобетонных перекрытий. Удобен для вырезания приямочных разрезов.
Эти агрегаты существуют на бензиновых, дизельных двигателях и питающиеся от сети 220 и 380 вольт. Могут быть соответственно однофазными и трёхфазными.
Аппараты обеспечены устройствами, регулирующими глубину шва. Диаметры дисков от 350 до 1500 мм. Обязательно в комплекте имеется бак для подачи воды.
Что может алмазный канат
Одним из инструментов, применяющимся по современной технологии являются алмазные канатные машины. Алмазный канат в ней, это расходный материал. При износе отдельных конструктивных частей: звеньев, алмазных втулок – при выработке ресурса режущих элементов, канат меняют на новый. Это признанный недостаток, однако, износ не влияет на эффективность канатной системы. Канат либо режет, либо нет. Заменили расходный материал, и установка вновь готова к работе.
Длина, глубина реза зависит от возможности канатной машины, ее мощности. Востребован метод алмазной резки канатом в строительстве при демонтаже перекрытий, колонн, при необходимости расширить проем в толстой монолитной стене, для получения разреза в труднодоступных местах
Находит он применение во многих отраслях, но на строительном портале, мы акцентируем внимание на нуждах застройщиков
Чем отличается дисковая алмазная резка от канатной.
Канатную резку используют, когда необходимо пропилить каменный блок или бетонное сооружение большого размера, диск при работе будет ограничен фланцем, т.е. максимальная глубина, которую может пропилить диск, равна расстоянию от края диска до фланца (обычна глубина распиловки диска вычисляется по формуле: Диаметр диска /3, вычисляя по этой формуле Вы точно не ошибетесь в выборе диаметра диска).
При распиловке канатом требуется меньше воды, нежели при распиловке диском.
Если сравнить распиловку каменных блоков, — то для дисковой распиловки требуется более мощный двигатель, когда для канатной требуется менее мощный мотор
Это особенно Важно, если в Вашем цеху не хватает мощности.
Дисковая распиловка блоков более шумная по отношению к канатной распиловке, — это особенно Важно, когда Ваш цех находится рядом с жилой зоной.
Себестоимость затрат на инструмент на распиловку 1 кв. метра канатом Выше, нежели распиловку той же площади диском.
При распиловке диском большого диаметра на качество получаемой заготовки влияет качество пайки, — от квалификации пайщика и/или его настроения зависит будет ли плита в дальнейшем давать отклонение и/или делать Брак
При канатной резке такой проблемы не возникает, т.к. от оператора требуется лишь «обжать» канат по инструкции и соблюдать технологические режимы.
Точность распиловки диском Выше, чем точность распиловки канатом.
Канатная резка дает Вам возможность выпиливания криволинейных форм (если Ваша машина это позволяет)
Цена ошибки: когда Ваш оператор на дисковой пиле д. 3000 мм, систематически нарушает технологию распиловки, — это может привезти к деформации дорогостоящего корпуса диска, а в случае с канатом, когда речь идет об одноканатной распиловке, когда так же присутствует нарушение технологии распиловки, в случае повышенной нагрузки на трос, — повышенного давления (возникают когда пытаются пилить быстрее положенного), — он рвется, но зачастую его можно заново «обжать» (срастить). (Справка: канат может рваться не только из-за повышенного давления, но это уже тема другой статьи). Кроме того, зачастую в Цеху нет собственного пайщика и когда сегмент на корпусе диска подходит к концу, — необходимо вызывать стороннего специалиста, который в высокий сезон может быть занят, — и как следствие станок может «простаивать», а в случае с канатом – такой проблемы не возникает.
