Ацетиленовый редуктор бао 5-5, бао 5-4. устройство, принцип работы

Устройство и принцип работы кислородного редуктора

Прямое назначение редуктора – обеспечивать постоянное соотношение между входным давлением газа из баллона и выходным, рабочим, которое поступает на сварочную горелку.

Простейший кислородный редуктор состоит из следующих элементов:

Запорной пружины.
Впускного клапана.
Толкателя.
Мембраны.
Нажимного диска.
Нажимной пружины.

Впускной клапан является наиболее ответственным узлом кислородного редуктора. Он постоянно находится под влиянием двух усилий, действующих в противоположных направлениях. Одно из них создаётся исходным давлением кислорода, который находится в баллоне. Это давление стремится отжать запорную пружину вверх, и пропустить газовый поток к толкателю. Вместе с тем второе давление, от мембраны препятствует этому. В результате камера пониженного давления всегда поддерживается равновесие усилий, которые создаются запорной пружиной и мембраной, что обеспечивается настройкой редуктора. В принципе, устройство схоже с ацетиленовым редуктором.

Кислородный редуктор работает в следующей последовательности. При попытке поднять тарелку запорного клапана вверх сила, передаваемая на мембрану от нажимной пружины, стремится воспрепятствовать этому. Если рабочее давление кислорода уменьшить, то нажимная пружина начинает перемещаться вверх и перемещать в том же направлении мембрану. Толкатель преодолевает сопротивление запорной пружины и открывает входное отверстие для прохода газа, находящегося в кислородном баллоне. Расход кислорода соответственно увеличивается. И наоборот, при возрастании рабочего давления оно воздействует на толкатель, тот движется вниз, и производит перекрытие части входного отверстия. При правильно отрегулированном кислородном редукторе между этими двумя процессам постоянно поддерживается динамическое равенство.

Регулировка кислородного редуктора заключается в том, что силу натяжения нижней, нажимной пружины можно изменять. В большинстве случаев для этого используется винт с мелким шагом резьбы. Если этот винт вывёртывается, то натяжение пружины ослабевает, а рабочее давление кислорода снижается. При вворачивании винта давление увеличивается.

В комплект обычных редукторов, которые требуются для выполнения газосварочных работ входят два манометра. Один из них контролирует давление на входе в редуктор, а второй – давление после редуцирования.

Конструктивно кислородные редукторы производятся двух исполнений – прямого и обратного. В редукторах прямого давления исходный кислород, который поступает из баллона, стремится открыть клапан, а в редукторах обратного действия – закрыть его, прижав толкатель к седлу.

Зависимость давления кислорода в баллоне, который снабжён редуктором, изменяется по параболической зависимости: оно максимально в начальный период, а со временем понижается до уровня рабочего давления сварочного процесса (в таком случае редуктор фактически уже и не требуется). На практике редуктор обратного действия оказывается более работоспособным, поскольку может обеспечивать постоянство значений рабочего давления (независимо от исходного давления кислорода в баллоне) до полного опоражнивания баллона. В то же время кислородный редуктор прямого действия при полупустом баллоне рабочее давление понижает, поскольку нарушается соотношение сил, действующих на толкатель. Поэтому такие устройства нуждаются в постоянной регулировке сварщиком.

Редуктор ацетиленовый БАО-5-4

Газовый редуктор позволяет снизить давление газа в определенной емкости до нужного уровня. Этот прибор используются в системе для автоматического поддержания давления на рабочем уровне, не зависимо от его колебаний. Под емкостью здесь подразумеваются как отдельные газовые баллоны, так и крупные газопроводы.

Газ легко воспламеняется, поэтому работа с ним связана с риском и требует жесткого соблюдения определенных правил. Это одна из причин, по которым использование газового редуктора должно отвечать нормам ГОСТ. Производители в соответствии с документацией выпускают только высококачественные изделия, которые гарантируют надежность и безопасность их эксплуатации.

Сейчас купить газовый редуктор не проблема, существует большое разнообразие моделей и производителей. Редукторы для разных емкостей отличаются по окраске корпуса, по типу используемых соединительных устройств и т.д. Здесь главное выбрать нужный вариант, подходящий для эксплуатации изделия в определенной ситуации.

Если говорить о сфере применения газового редуктора, то он востребован во многих отраслях современного производства. Незаменимым он является при использовании сварочного аппарата.

Как раз газовый редуктор позволяет контролировать давление газа и обеспечивать безопасность на объекте.

Существует классификация редукторов по нескольким параметрам:

– по принципу действия соответственно бывают редукторы прямого или обратного действия.

– по газу, который проходит через редуктор, приборы подразделяются на водородный, кислородный, ацетиленовый, редукторы для метана, пропана и бутана и др.

– по назначению она разделяются на приборы для газовых баллонов, рамповые и сетевые.

– по количеству ступеней редуцирования газовый редуктор может быть одно- или двухступенчатым.

– по методу поддержания заданного давления: с пружинным регулятором, с пневматическим механизмом.

Рассмотрим основные параметры газового редуктора и начнем с принципа действия.

У редуктора прямого действия характеристики падающие, это значит, что давление в системе по мере израсходования топлива снижается. В случае прибора обратного действия все наоборот: газ заканчивается, а давление при этом возрастает.

Газовый редуктор обратного принципа действия работает следующим образом: находясь в камере с высоким давлением газ не позволяет клапану открыться. Соответственно, для того чтобы газ поступил дальше, необходимо поворачивать специальный регуляторный винт, который находится на крышке редуктора.

Такая система дает возможность следить и вовремя нормализовать уровень давления.

Ситуация с газовым редуктором прямого действия немного другая. В отличие от предыдущей модели, здесь газ, который попадает в камеру с высоким давлением, открывает клапан. Далее все элементы конструкции работают на поддержание баланса между двумя силами при переходе газа в область с более низким давлением.

Из этих двух видов больше популярность пользуются модели обратного действия. Эти приборы более надежны, при этом просты в эксплуатации.

Чтобы правильно купить газовый редуктор нужно знать еще, для какого вида газа подходит та или иная модель. Сегодня существует несколько типов приборов, рассмотрим некоторые из них.

– ацетиленовый редуктор предназначен для проведения сварочных работ на предприятиях или для проведения демонтажа конструкций (разрезание трубопровода, металлических каркасов и т.д.)

– воздушный редуктор активно применяется на производстве для снижения давления воздуха в рабочей камере, а также для поддержания показаний на нужном уровне в воздушных коммуникациях.

– пропановый редуктор часто используется в строительной сфере, например, во время укладки асфальта или битума, при проведении работ с автогеном. Незаменимым этот газовый редуктор является и в быту: в газовых колонках, в автомобилях. Такие модели делятся на два типа: поддерживающие постоянное рабочее давление или имеющие возможность ручной регулировки.

– кислородный редуктор активно используется медицине, а также при производстве специального оборудования для подводного плавания.

Это основные характеристики товара, за более подробной информацией обращайтесь к консультантам. Покупайте газовые редукторы в компании ЛТК, все приборы имеют сертификаты на соответствие нормам ГОСТ и гарантируют безопасность по время их использования.

Ацетиленовый редуктор. Устройство и принцип работы

С целью поддержания давления ацетилена постоянным, редуктор должен выполнять следующие функции:

Обеспечивать поступление газа внутрь узла очищенным, и определённой влажности.
Производить регулирование объёма поступающего ацетилена в необходимых пределах.
Обеспечивать устойчивое поступление ацетилена в устройство.
Гарантировать стабильный выход ацетилена нужного давления к шлангу горелки.

Одноступенчатый редуктор для ацетиленового баллона работает следующим образом. Газ под входным давлением заправки поступает в двухступенчатый фильтр – вначале – через войлочный, далее – через сетчатый. Первый ограничивает влажность ацетилена, второй предохраняет алюминиевый корпус ацетиленового редуктора от повреждений, которые могут вызвать твёрдые металлические частицы (внутренняя часть ацетиленового баллона, эксплуатируемого весьма продолжительное время, может подвергаться механическому износу).

Из входного ниппеля газ, преодолевая сопротивление редуцирующей пружины, проходит в рабочую камеру, для чего отжимает вверх толкатель клапана. Ход пружины предварительно выставляется при помощи регулировочного винта, который ввинчивается в корпус редуктора. При подъёме толкателя на определённую высоту, он упирается в седло и останавливается, вследствие чего газ под нужным давлением начинает поступать к выходному ниппелю. Он имеет упорную резьбу, размеры которой согласованы с диаметром присоединительного шланга (ДУ 6 или ДУ 9).

В процессе газокислородной резки и сварки давление ацетилена в баллоне снижается. Соответственно, ослабевает и нагрузка, которая действует на толкатель. Деталь опускается. При этом расход снижается, но давление на выходе из редуктора остаётся постоянным.

Регулировка текущего расхода производится по показаниям манометров, один из которых показывает давление ацетилена в баллоне, а второй – давление на выходе из редуктора. При непродолжительных работах такая регулировка не отнимает у рабочего много времени, однако, если операции – длительные, то пост кислородно-ацетиленовой резки оборудуют не редукторами, а регуляторами, которые позволяют автоматизировать процесс регулировки параметров давления и расхода.

В двухступенчатых редукторах имеется ещё одна, последовательно расположенная рабочая камера. Это необходимо, если работы ведутся при отрицательных температурах внешнего воздуха.

Хотите знать всё про углекислотный редуктор!

Свойства ацетилена

Ацетилен — горючий газ, смесь которого с кислородом позволяет обеспечить температуру горения до 3150 градусов Цельсия. Это вещество, не имеющее цвета и запаха (технический ацетилен имеет резкий запах благодаря имеющимся в нем примесям). Ацетилен практически не растворяется в воде, но в других жидкостях его растворимость достаточно высокая, особенно в ацетоне (до 28 литров газа в 1 литре жидкости).

Но главная опасность, с которой связано хранение ацетилена, это его взрывоопасность не только в смеси с воздухом, но и в чистом виде при определенных условиях. При этом данный газ выделяет при взрыве гораздо больше тепловой энергии, чем нитроглицерин или тротил (в 1,5и 2 раза соответственно).

Именно поэтому хранить ацетилен в стандартных условиях в чистом виде невозможно.

Ацетиленовый редуктор устройство и принцип работы

Принцип работы и устройство ацетиленового редуктора БАО 5-5 мало чем отличается от типового газового редуктора.

Устройство ацетиленового редуктора

Устройство состоит из:

Подводящей трубы с разъемом, подключаемой к источнику газа: баллону или газопроводу.
Корпуса, содержащего механизм редуктора.
Манометра высокого давления, показывающего давление в источнике газа.
Манометра низкого давления, показывающего давление на выходе редуктора.
Отводящей трубы с разъемом, к которому подключается потребитель газа.
Предохранительного клапана для стравливания газа в атмосферу при превышении предельного значения.

Механизм редуктора, в свою очередь, состоит из мембраны, поршня, регулировочного винта, рабочей и возвратной пружин, а также различных прокладок, уплотнений и крепежа.

Принцип действия заключается в следующем: после присоединения к вентилю и открытия клапана подаваемый ацетилен поступает в корпус редуктора и продолжает поступать до тех пор, пока давление его не сравняется с силой сопротивления прижимной пружины. Пружина толкает поршень, и он закрывает клапан, прекращая поступление газа из резервуара. По ходу расходования газа давление его в редукторе снижается, и клапан снова открывается. Этот цикл повторяется многократно в ходе работы газового оборудования.

Принципиальные особенности конструкции ацетиленового редуктора

Присоединение к емкости осуществляется не резьбовой гайкой, а специальным обжимным хомутом.

Обжимной хомут ацетиленового редуктора

Это сделано по причине того, что клапан ацетиленового баллона всегда делают стальным. Применение меди и ее сплавов при контакте с ацетиленом могло бы привести к образованию чрезвычайно взрывоопасных соединений-ацетиленида меди. Ввиду этого сосуды для ацетилена изготавливают полностью из стали, инертной к действию газа. Резьбовые соединения со временем разнашиваются от многократного использования, наружный диаметр резьбового штуцера уменьшается, а внутренний диаметр накидной гайки растет. Таким образом, возникает зазор, через который ацетилен просачивается в окружающую среду. Это может привести к взрыву и пожару.

Особенности строения ацетиленового редуктора БАО 5-5

Регулировка хомута осуществляется следующим способом. В корпусе редуктора предусмотрен паз, действующий как ключ для точного позиционирования хомута относительно вентиля. Регулировочный вин осуществляет надежный прижим хомута к корпусу.

Редуктор приспособлен к работе со стандартными ацетиленовыми емкостями с давлением до 3 Мпа и дает возможность регулировать рабочее давление в диапазоне, оптимальном для работы ацетиленовых резаков и сварочных горелок, от 0 до 0,15 Мпа.

Ацетиленовые баллоны

Ацетиленовый баллон – это сосуд высокого давления, специально предназначенный для хранения, перевозки и подачи ацетилена. Использовать для ацетилена другие сосуды или закачивать в ацетиленовые емкости другие газы категорически недопустимо исходя из соображений безопасности.

Вентиль ацетиленового баллона специально сконструирован таким образом, что присоединение к нему других редукторов или других устройств невозможно.

Устройство ацетиленовых баллонов

Ацетиленовый сосуд делается из бесшовных труб высокого давления. На горловине предусмотрена резьба для крепления защитного колпака.

Рабочие емкости для ацетилена в обязательном порядке окрашивается в черный цвет с обязательной надписью белыми буквами «Ацетилен». Баллоны для перевозки и хранения должны быть окрашены в белый цвет с надписью «Ацетилен», выполненной черными буквами. На каждом баллоне в месте соединения цилиндрической части с шарообразной должно быть оставлено неокрашенное место, на которое наносится маркировка.

Устройство ацетиленового баллона

Маркировка обязательно должна отражать тип баллона, его вместимость, вид газа, для которого он предназначен. Должно также быть указано предельное давление газа и дата поверки баллона на соответствие требованиям технической безопасности. Емкости с просроченной датой очередной плановой поверки к эксплуатации не допускаются.

Чтобы снизить опасность работы с ацетиленом, их заполняют специальным пористым веществом — сепаратором. Это вещество разделяет ацетилен на малые не связанные друг с другом объемы и снижает возможность одновременного скачкообразного прогрева всей массы ацетилена, что чревато его взрывом. Кроме того, пористая масса предотвращает обратный удар пламени.

Чаще всего для заполнения используют пемзу, активированный уголь, волокнистый асбест или полимерное пористое вещество ЛПМ. Пористую массу пропитывают техническим ацетоном, который, будучи растворителем для ацетилена, существенно улучшает способность пористой массы вбирать в себя газ.

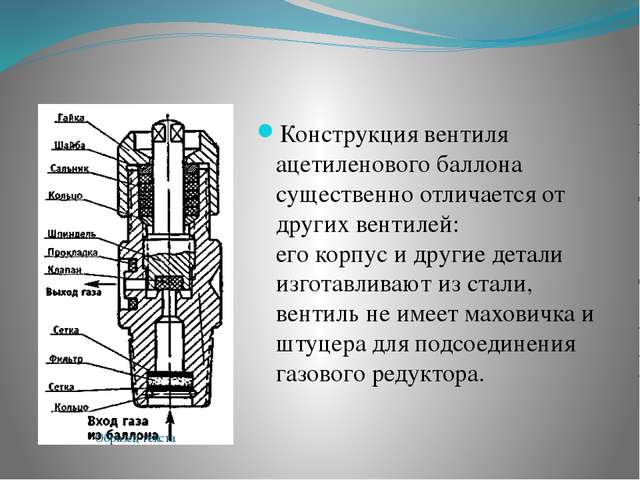

Вентиль ацетиленового баллона

Вентиль ацетиленового баллона согласно техническим условиям допускается снабжать либо мембранным, либо эбонитовым уплотнителем.

Строение вентиля ацетиленового баллона

Эксплуатация баллонов с ацетиленом

В зависимости от вида наполнителя в емкости требуется заливать разное количество ацетона. Для угольного – 5 кг и для ЛПМ — 7 кг соответственно. Вследствие этого не рекомендуется одновременно размещать на наполнительном устройстве сосуды с разным типом наполнителя во избежание перетекания ацетона из одних баллонов в другие.

В баллонах, подаваемых на заполнение, давление оставшегося газа должно быть менее 0,01 МПа

Все баллоны подлежат периодическому освидетельствованию раз в 5 лет.

Перед началом эксплуатации баллон необходимо осмотреть на предмет отсутствия повреждений корпуса и вентиля.

Хранение баллонов с ацетиленом

Принимая во внимание исключительную взрывоопасность ацетилена, необходимо соблюдать следующие правила хранения и перевозки баллонов:

Допускается хранение в горизонтальном положении, вентили должны быть выше, чем дно баллона.
От места хранения до ближайших отопительных приборов или другого источника тепла должно быть не менее 1 метра.
Баллоны должны быть в обязательном порядке надежно закреплены.
Ацетилен должен храниться в помещении, в котором отсутствуют другие горючие и взрывоопасные вещества.
Недопустимо попадание прямого солнечного света, в том числе во время перевозки. В этом случае следует накрывать баллоны светонепроницаемым чехлом.

Транспортировка и хранение газовых баллонов

Свежие записи
- Чем отличается двухтактный мотор от четырехтактного
- Сколько масла заливать в редуктор мотоблока
- Какие моторы бывают у стиральных машин
- Какие валы отсутствуют в двухвальной кпп
- Как снять стопорную шайбу с вала

Цвет баллона

Внешне неокрашенные емкости под ацетилен отличаются только шириной горловины. Их диаметр 210 мм и стандартный опорный башмак. После окраски эмалью при подготовке к работе, ацетиленовый баллон имеет белый цвет. В верхней четверти цилиндрической части написано красным цветом слово «Ацетилен». Буквы высотой 60 – 100 мм должны занимать минимум половину окружности емкости.

На конусе возле горловины располагается маркировка. В нее входят:

товарный знак изготовителя;
клеймо завода;
индивидуальный номер;
клеймо организации, производившей техническое освидетельствование;
дата изготовления;
год следующего ТО;
рабочее давление;
вместимость в литрах;
масса в кг.

Маркировка выбивается на чистом металле, обводится по периметру красной краской и покрывается лаком, защищающим поверхность от коррозии.

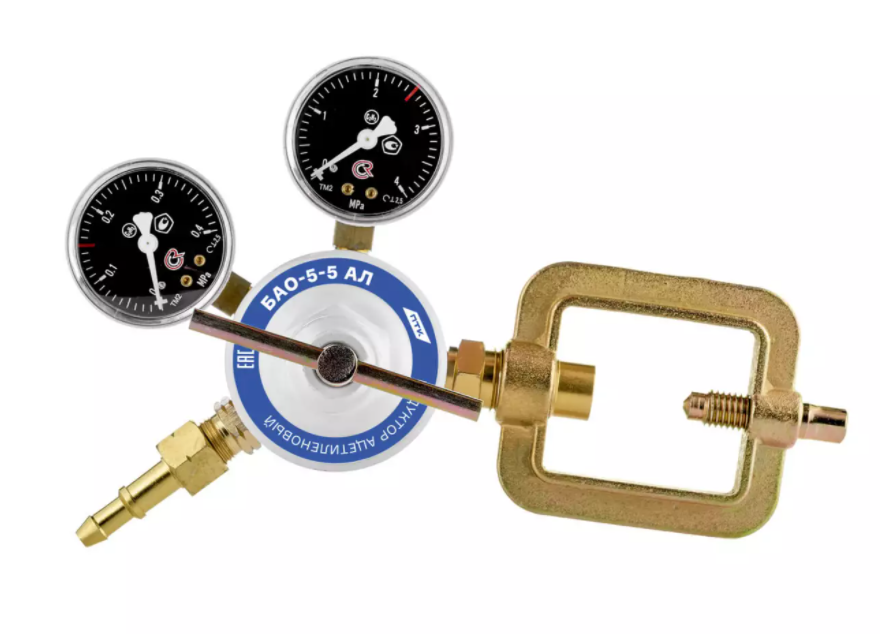

Ацетиленовый редуктор БАО-5-5Al

Ацетилен чаще всего используется при газовой сварке металла, а также его резке. Газ также необходим при резке пластмасс, соединении различных материалов (пайка твердым припоем), в газопламенном напылении, для придания поверхностям вогнутой формы.

Это единственный газ, имеющий температуру горения в струе кислорода 3300°C. Поэтому он обеспечивает высокую скорость сварки и лучшее качество сварного шва.

Работать с ацетиленом следует крайне осторожно, он легковоспламеняющийся. На газовый баллон обязательно крепится специальный ацетиленовый редуктор

Функция прибора заключается в том, чтобы понижать и регулировать давление поступающего газа, автоматически поддерживать необходимый заданный параметр.

Особенности

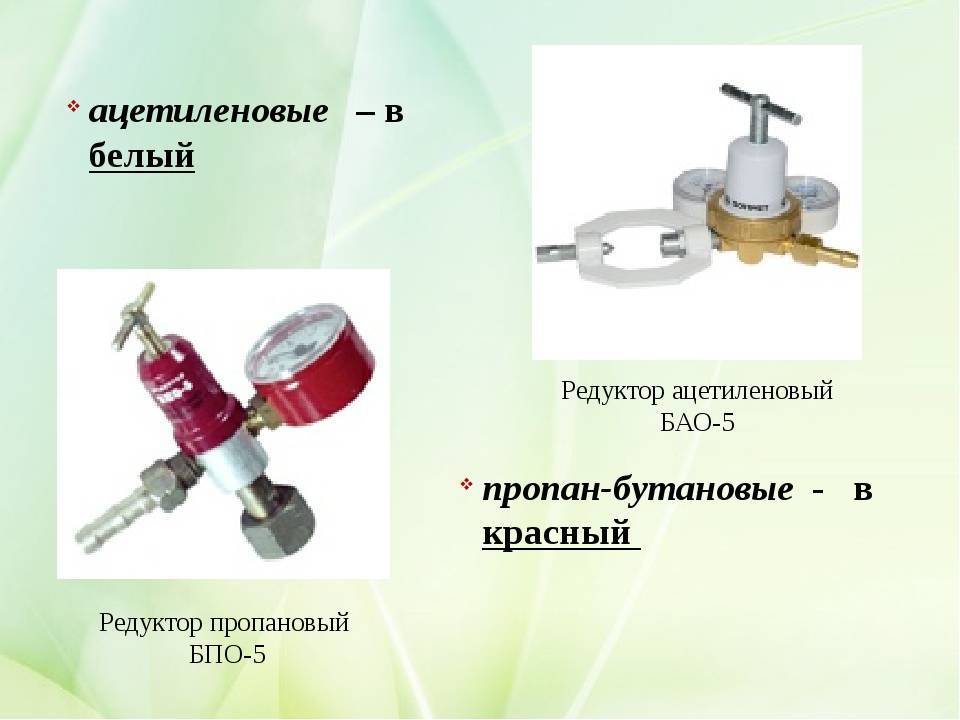

Редуктор ацетиленовый окрашивают в белоснежный цвет, как и баллон. Их вентили соединяются между собой накидным хомутом. Помимо этого прибор оборудован двумя манометрами, регулирующим винтом (ключом).

Дополнительно можно установить такие детали:

пламегаситель;
обратный клапан на выходе;
фильтр на входе.

Это способствует повышению уровня безопасности работ с применением ацетилена. Все приборы имеют маркировку, обозначающую товарный знак производителя, марку, год выпуска.

Редуктор БАО: принцип работы

Прибор соединяется с газовым баллоном посредством накидного хомута. Газ направляется сквозь войлочный фильтр в камеру высокого давления. Сила пружины, посредством вращения регулировочного винта, передается на редуцирующий клапан, который открывает выход ацетилена в рабочую камеру.

Отбор газа происходит через ниппель диаметром 9 или 6 мм, соединение его и ацетиленового редуктора осуществляется гайкой. Крепление газопотребляющего оборудования происходит при помощи рукава, присоединенного к ниппелю. Давление баллона проверяется манометром высокого давления, а давление в камере – манометром низкого давления.

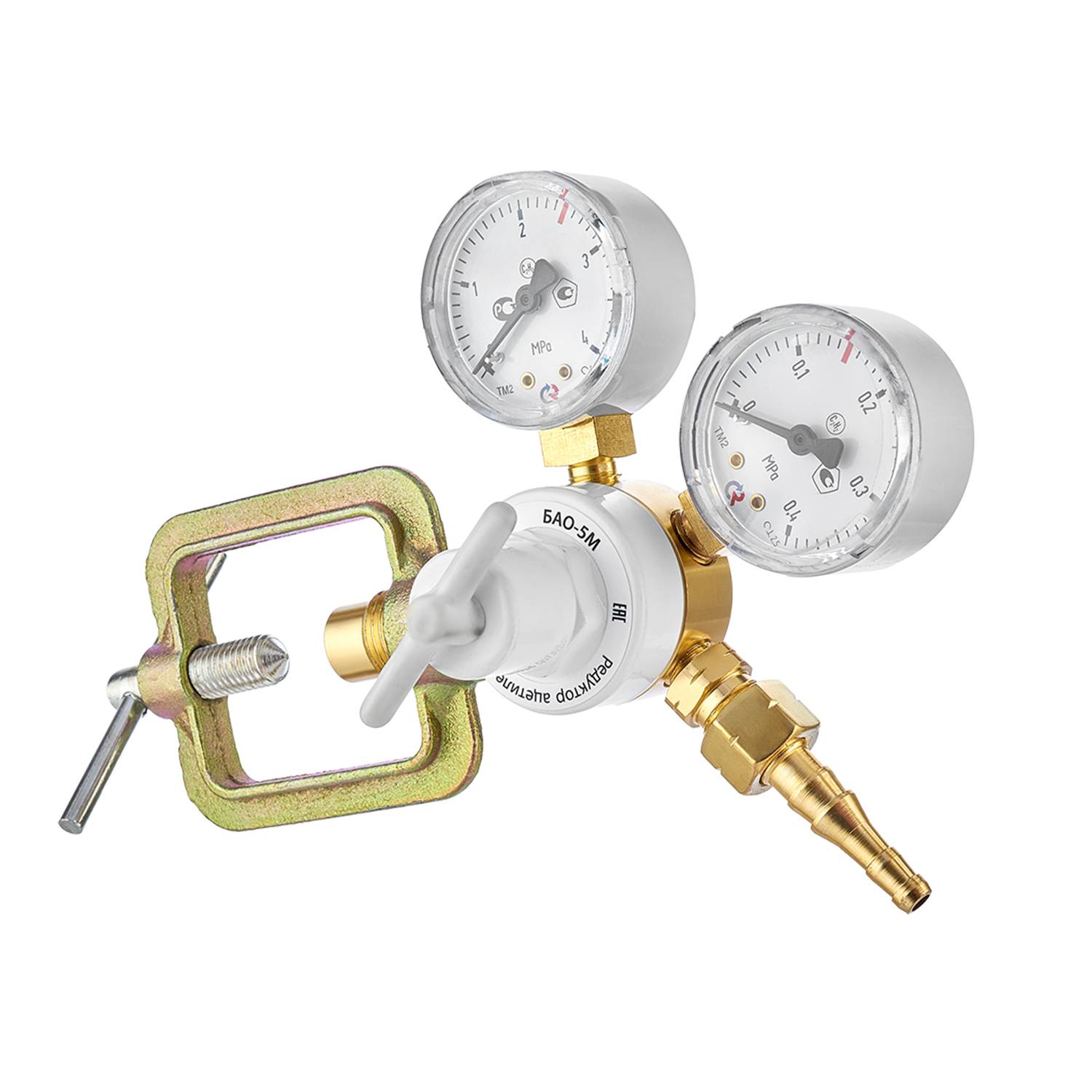

Редуктор ацетиленовый БАО 5: устройство, модельный ряд

Данный прибор позволяет применять газовые баллоны с ацетиленом при газосварке, для резки разных материалов в различных отраслях промышленности, строительства, коммунального хозяйства.

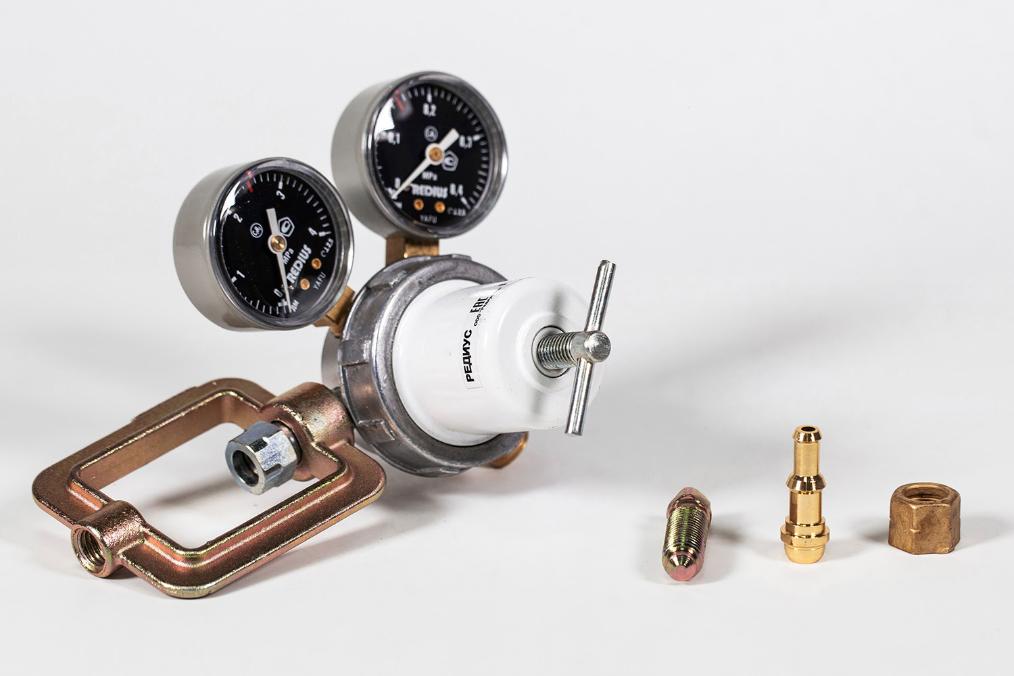

Редуктор состоит из следующих элементов:

винт регулирующий;
ниппель для крепления рукава;
задающая пружина;
фильтры войлочный и сетчатый;
2 манометра;
хомут, фиксатор.

Ацетиленовый редуктор БАО-5 обеспечивает высокую точность, эффективность подачи газа, надежность, высокую стойкость к замерзанию, экономичность.

Таблица 1. Основные характеристики моделей

Показатели	БАО – 5	БАО – 5ДМ	БАО – 5 5	БАО – 5-КР-4	БАО-5-5Al
Вес (не более), кг	2,2	0,83	0,8	1,1	0,7
Максимальное входящее давление газа, кгс/см²	25	25	25	25	25
Предельное рабочее давление, кгс/см²	1,5	1,5	1,5	1,5	1,5
Наибольший параметр пропускной способности V, м3/ч	5	5	5	5	5

Как видим из таблицы 1, редукторы БАО на первый взгляд отличаются лишь весом, вариантом исполнения (БАО-5-5Al имеет алюминиевый корпус, а БАО 5-КР-4 является крупногабаритным), дополнениями (БАО-5-5 укомплектован ключом). Но при более подробном изучении информации можно узнать, что для их эксплуатации требуются различные температурные условия.

Поэтому, если вы решили купить ацетиленовый редуктор, то обязательно обратитесь к профессионалам.

Специалисты компании «М-Газ» учтут цели приобретения оборудования, подберут оптимальный вариант, изучив особенности эксплуатации.

Маркировка ацетиленовых редукторов

Редукторы отечественного производства маркируются в соответствии с требованиями ГОСТ 13861-89 «Редукторы для газоплазменной обработки. Общие технические условия». Согласно этому регламенту, маркировка должна включать в себя:

1-й буквенный символ — предназначение редуктора: баллонный Б, сетевой С или рамповый Р;
2-й буквенный символ — обрабатываемый газ: ацетилен А, пропан П, водород В, метан М, кислород К;
3-й буквенный символ — количество рабочих камер: О — одноступенчатый с регулировкой посредством пружины, Д — двухступенчатый с регулировкой пружинами, З -одноступенчатый с пневморегулировкой;
4-я позиция — цифровое значение максимального расхода газа в куб. м/ч.

Дополнительно, маркировка может содержать дополнительные символы, указывающие на производителя, особенности конструктивного исполнения, диаметр выходного штуцера и иную информацию.

Пример: БАО-5МГ(9) обозначает баллонный редуктор для ацетилена с максимальным расходом 5м3/ч, малогабаритное исполнение, с выходным штуцером под рукав диаметром 9мм.

Следует отметить, что зарубежные производители маркируют свои изделия без учета требований российских стандартов. Вдобавок, в маркировке по ГОСТ 13861 не отражаются такие важные эксплуатационные параметры, как максимально допустимое давление на входе редуктора и наибольшая величина рабочего давления, поэтому при подборе редуктора в любом случае необходимо ознакомиться с паспортом изделия. Все редукторы, поставляемые компанией Центрогаз, имеют сертификаты соответствия и надлежащим образом оформленные паспорта.

Принципиальные особенности конструкции

В отличие от всех остальных типов газовых редукторов, в ацетиленовых редукторах присоединение баллона с устройством выполняется не при помощи накидной гайки, а специальным хомутом, в конструкции которого предусмотрен регулировочный винт.

Объясняется это следующим.

Вентиль ацетиленового баллона выполняется исключительно стальным. Применение латуни в данном случае опасно, поскольку при взаимодействии газа с медью происходит образование взрывчатого вещества – ацетиленида меди (его применяют в качестве компонента легковоспламеняющихся смесей). Образование ацетиленида меди весьма вероятно, поскольку при длительной эксплуатации уплотнительные элементы изнашиваются, и их отверстие увеличивается (в то время, как диаметр шпинделя, наоборот, уменьшается). Это может вызвать стравливание ацетилена в образовавшийся зазор, что может привести к взрыву кислородно-ацетиленовой смеси.

Крепление хомутом предотвращает и возможное тепловое расширение стальной накидной гайки, если бы она имелась (как известно, коэффициент теплового расширения стали значительно больше, чем для меди). Вследствие этого возможна неконтролируемая утечка ацетилена в окружающую атмосферу. Наконец, такое крепление обусловлено и чисто практическими соображениями: обычная накидная гайка на газовые баллоны может иметь левую или правую резьбу, в результате чего в спешке может быть подсоединена не к тому типу газового редуктора. Вентиль ацетиленовых редукторов всегда имеет левую резьбу.

Регулировка хомутового крепления выполняется следующим образом. Корпус редуктора снабжён специальным пазом, наличие которого позволяет точно установить хомут. В обязательный комплект поставки входит торцевой ключ, который устанавливается на головку вентиля.

Для регулировки величины зазора выполняют следующее:

закрывают входной газовый канал;
торцевым ключом поджимают сальниковую гайку;
открывают вентиль, и следят за показаниями входного манометра: если его стрелка неподвижна, то регулировка считается успешной.

Раз в полугодие предохранительный клапан следует диагностировать. Проверка заключается в продувке клапана на стенде, поверке манометров, а также в осмотре состояния седельных гнёзд клапанов, корпуса и фильтров.

Выбор типоразмера ацетиленового редуктора выполняют по его конструктивным возможностям, а также преобладающему типу работ

Важное значение имеет и выбор производителя, поскольку не во всех случаях рассматриваемые изделия снабжаются торцевым ключом, хомутом и гайкой

Цена редукторов типа БАО 5-4 составляет 1100…1200 руб., редукторов БАО 5-5 — 1300…1400 руб. Цена зависит от материала корпуса, наличия комплектующих деталей, а также от исполнения манометров.
