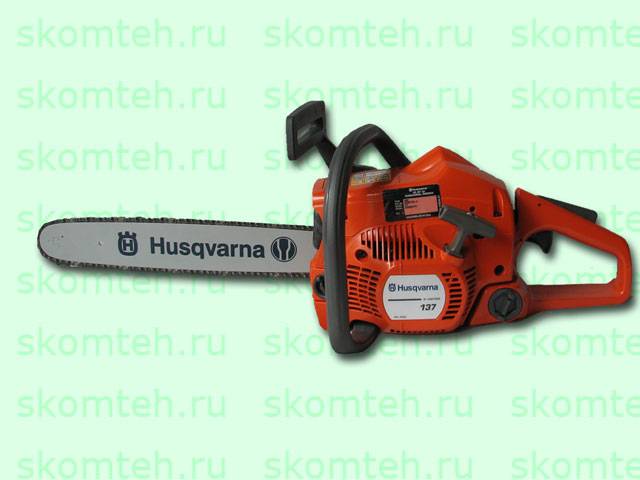

Легендарная бензопила Хускварна 137

Преимущества бензопилы

• несмотря на бюджетную стоимость, конструкция инструмента по многим параметрам идентична моделям полупрофессионального класса;
• пила отличается от прототипов оптимальным соотношением мощности, веса и габаритных размеров;
• инструмент характеризуется современной эргономикой корпуса, рукояток, размещением основных и вспомогательных элементов управления;
• для изготовления ответственных деталей и систем использованы качественные и долговечные материалы;
• долговечность кривошипно-шатунного узла двигателя повышена применением специальных технологий обработки и нанесения прочных износостойких покрытий;
• наличие надежного и высокоскоростного аварийного тормоза практически исключает получение оператором травм при соскоке цепи, обратном ударе или возникновении других нестандартных ситуаций.

Описание

Бензопила Хускварна 135 — базовая модель, обладающая небольшим весом и весьма удобная для применения в домашних условиях для распила древесины, заготовки дров, выполнения таких садовых работ, как обрезка сучьев и веток, осуществления работ с древесиной на строительстве и прочего.

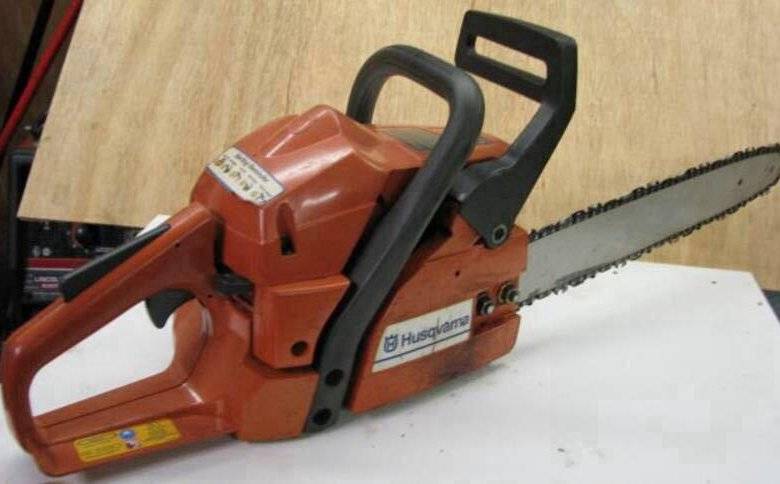

Бензопила Husqvarna 135

Бензопила Husqvarna 135 относится к последнему поколению пил, в котором минимизировано вредное количество выбросов. На инструменте установлен бензиновый двухтактный двигатель, мощность которого составляет 1500 Вт. Объем цилиндра двигателя равен 40,9 куб.см. Двигатель сконструирован с применением технологии X-Tord, обеспечивающей экономный расход бензиново-масляной смеси и уменьшающей количество вредных выхлопов.

Видео о распиле древесины бензопилой Хускварна 135:

Отличие бензопилы Хускварна 135 от модели Husqvarna 140 заключается в следующем:

• у 135-й пилы присутствует быстросъемное крепление для воздушного фильтра;
• мощность 140-й модели — 1600 Вт, 135-й — 1500 Вт;
• еще одно отличие заключается в цене, 140-я бензопила Хускварна стоит дороже, чем 135-я.

Обе бензопилы относятся к категории «стандарт» или «обычные пилы», как заявляет сам производитель. Прекрасно подходят для бытового использования и рядовых задач по работе с древесиной, имеют схожие технические характеристики, а именно — одинаковый объем двигателя, длину шины. Расход топлива у 140-й модели составляет 930 мл топлива в час, в то время как 135-я расходует 1,1 л/в час.

Это интересно: Бензопила Хускварна 365: технические характеристики, регулировка карбюратора

Цепная пила Эхо версии CS-350WES

Бензопила Echo CS-350WES – это профессиональный инструмент для бытовых нужд. Его можно использовать как для распиливания стройматериалов, срезов сучков и веток, так и для валки небольших деревьев в саду или загородном доме. Грамотное распределение веса по корпусу, эргономичные рукоятки и система антивибрационного гашения позволяют пользователю комфортно работать длительное время. Бензопила оснащена двухтактным двигателем с рабочим объёмом 35,8 см3 и воздушным охлаждением. Мощность инструмента составляет 1,48 кВт, благодаря чему максимальная скорость вращения цепи достигает 13500 об/мин.

По теме:

НАЗАД

ВПЕРЕД

1 из 4

Запускается бензопила Эхо 350 электронным зажиганием CDI и системой «Лёгкий старт» с праймером. Для быстрого запуска пилы с холодным двигателем, на корпусе есть ручка, регулирующая заслонку подачи воздушно-топливной смеси на карбюратор. Так же, как и у предыдущей модели инструмента, цепь смазывается маслом автоматически, но есть возможность регулирования интенсивности его подачи. При максимальной нагрузке расход топлива за 1 час оставляет 1,12 л. Для безопасности пила оснащена защитным щитком перед рукояткой и инерционным тормозом пильной цепи. Натяжение цепи производится с помощью бокового регулирующего винта.

Технические характеристики бензопилы марки Echo версии CS-350WES:

• длина пильной поверхности – 40, 30 и 35 см;
• шаг пильной цепи – 9,53 мм;
• вместительность бачка для масла, смазывающего цепь – 230 мл;
• вместительность топливной ёмкости – 370 мл;
• размеры (ДхШхВ) – 39,2х23,3х24,2 см;
• уровень мощности звука – 110 дБ.

Вес цепной пилы CS-350WES равен 3,6 кг, но без учёта пильной цепи, шины, и расходных материалов (бензин и масло). Чтобы курок газа не был случайно нажат, на инструменте есть блокиратор. Для защиты рук от разорвавшейся или слетевшей цепи на пиле установлен уловитель цепи и защитный щиток задней рукоятки. На глушителе бензопилы Echo CS-350WES-14 предусмотрен кожух, который предохраняет пользователя от случайного ожога при соприкосновении с ним.

В комплекте с инструментом идёт пильная цепь с шиной и чехлом, руководство по ремонту и эксплуатации, Т-образный ключ (10х19 мм) и маленькая отвёртка.

Сравнительная таблица с характеристиками бензопил 350WES и 353ES:

	CS-350WES-14	CS-353ES
Мощность, кВт	1,48	1,59
Рабочий объём, см3	35,8	34
Частота вращения цепи, об/мин	13500	13500
Объём масляного бачка, мл	230	260
Объём топливного бачка, мл	370	250
Уровень шума, дБ	110	115
Размеры, см (ВхШхГ)	39,2х23,3х24,2	39,6х23,2х26,8
Вес, кг (без расходных материалов, шины и цепи)	3,6	4

Обе модели бензопил Echo легко управляются и подойдут как новичку, так и профессионалу. Главное, во время использования инструмента соблюдать все правила безопасности и своевременно проводить его обслуживание. Тогда цепная пила прослужит максимально долго, и работа с ним всегда будет доставлять удовольствие.

Особенности использования

Особенности использования бензопилы Хускварна:

• внимательно изучите инструкцию по эксплуатации бензопилы;
• включение и выключение, работу на холостом ходу, заправку и прочие технические процедуры выполняйте только по инструкции;
• не устанавливайте стороннее оборудование на бензопилу Хускварна — используйте оригинальные запчасти и составляющие;
• во избежание отдачи от бензопилы не пилите несколько бревен сразу, не поворачивайте пилу боком во время окончания распила;
• движущаяся цепь бензопилы Хускварна не должна контактировать концевой частью направляющей шины с посторонними объектами;
• стойте чуть левее от пилы, а не прямо за режущей частью и корпусом — это уменьшить вероятность отдачи и опасных ситуаций.

Правила безопасного обращения с бензопилой Хускварна:

• во время перевозки или переноски бензопилы Хускварна снимайте со свечи зажигания провод, во избежание контакта и неконтролируемого включения инструмента;
• к работе с бензопилой допускается только владелец либо совершеннолетнее лицо, ознакомленное с правилами безопасной эксплуатации устройства;
• любые действия с бензопилой Хускварна следует выполнять в защитной экипировке, в особенности следует защищать руки — применяйте щиток, входящий в комплект;
• на руки также необходимо надевать специальные перчатки для обращения с цепными пилами;
• на ногах оператора должна быть надета плотная обувь с закрытым носком, защитные щитки;
• лицо оператора также нужно оберегать от воздействия опилок и неконтролируемой отдачи бензопилы — надевайте защитную маску и плотно прилегающую одежду, уши защищайте с помощью звукоподавляющих наушников;
• удерживайте бензопилу Хускварна двумя руками, запрещено удерживать работающую пилу одной рукой;
• вовремя проводите техническое обслуживание, ремонт, осмотр пилы на предмет повреждений и неисправностей, замену изношенных составляющих;
• проверяйте состояние креплений бензопилы Хускварна перед каждой работой, если крепление разболтано — закрепите его и только после начните работу;
• следует аккуратно обращаться не только с устройством, но и с топливом — не курите вблизи пилы или места заправки, смешивания топлива.

Устройство бензопилы Хускварна 137

Модель Husqvarna 137 выделяется отличным качеством комплектующих, что делает ее одной из наиболее популярных на современном рынке. В ее заводскую основу вложен фирменный двигатель с кованым поршнем, чей ход был увеличен для большего запаса крутящего момента, а также хромированным цилиндром, чей объем составляет 36,3 см3. Пуск мотора выполняется путем вытягивания тросика ручного стартера. Для заправки топливной смесью в устройстве двигателя предусмотрен топливный бак, объемом 370 мл, а для заливки масла – резервуар, емкостью 190 мл.

За обогащение топливной смеси и ее непрерывную подачу в цилиндр мотора пилы в ее фирменным устройстве производителем предусмотрен качественный японский карбюратор марки Walbro. Для более плавного запуска холодного ДВС компания Husqvarna укомплектовала пилу насосом для предварительной подкачки горючего.

Бензопила Husqvarna 137 оснащена инновационной системой подавления вибрации и шума. Шесть равномерно расположенных демпферов гасят колебания работающего мотора, а толстостенный глушитель снижает шум при эксплуатации садового инструмента. Благодаря этой особенности уровень звукового воздействия при работе двигателя под максимальными нагрузками составляет всего 108 дБ.

Для связи двигателя с рабочими органами в комплектации бензопилы предусмотрено высококачественной фирменное сцепление, все запчасти которого изготовлены из более легкого и, при этом, износостойкого алюминиевого сплава.

Рабочие органы 137-ой модели бренда Husqvarna представлены пильной гарнитурой, за эффективную и безопасную работу которой отвечает масляный насос с автоматической подачей смазки. Фирменная 38-сантиметровая шина садового инструмента изготовлена из закаленной стали, защищенной от коррозии и выдерживающий интенсивный нагрев. Фирменная цепь бензопилы имеет стандартный шаг 0,325 » и, при нажатии курка газа, вращается на шине со скоростью 16 м/с. В случае попадания цепи на гвоздь, проволоку или любой другой твердый посторонний предмет, в устройстве пилы срабатывает инерционный тормоз, защищающий оператора от обратного удара.

Чтобы выполнить ремонт неисправных деталей пильной гарнитуры и системы ее смазки, производитель предусмотрел в устройстве пилы свободный доступ к расходным элементам механизма. Благодаря этому замена звездочки и других деталей может выполняться без использования ручных инструментов.

Все внутренние детали и механизмы бензопилы Husqvarna защищены надежным корпусом, изготовленным из ударопрочного пластика. В задней его части расположены все нужные для работы кнопки и переключатели, что значительно упрощает эксплуатацию садового инструмента в условиях ограниченного пространства.

Регулировка карбюратора своими руками на бензопиле

Регулировка карбюратора бензопилы обеспечивает эффективную работу инструмента на полной мощности при экономном потреблении топлива. Регулировка должна производиться при чистом топливном и воздушном фильтре. Для большего кол-ва карбюраторов регулировка осуществляется тремя винтами: для максимальных и минимальных оборотов и регулировки холостого хода.

Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно падают, при закручивании смесь обедняется – обороты растут.

Обозначение H относится к винту максимальных оборотов, управляющему главным жиклером, L — к винту минимальных оборотов, управляющему жиклером холостого хода. С помощью винта S осуществляется точная регулировка оборотов холостого хода. Иногда, для упрощения настройки, количество доступных регулировочных винтов карбюратора уменьшают.

Настройка карбюратора бензопилы подразделяется на два этапа – базовый (заводские настройки), осуществляемый при выключенном двигателе. и окончательный, производимый на работающем прогретом двигателе. Точное значение углов поворота следует брать из инструкций по эксплуатации для конкретной бензопилы. Если не соблюдать инструкции производителя может привести к повреждению двигателя.

Базовая регулировка карбюратора.

Регулировочные винты максимальных H и минимальных L оборотов медленно поворачивают по часовой стрелке до упора, после чего выворачивают назад на 2 оборота, также возможны другие настройки

Проверка и регулировка холостого хода.

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т или (S) следует поворачивать простив часовой стрелки, пока она не остановится.

Проверка и регулировка максимального числа оборотов.

Изменение максимального числа оборотов осуществляется винтом H. При его заворачивании (вращение по часовой стрелке) обороты увеличиваются, при выворачивании — уменьшаются. Двигатели бензопил имеют наибольшую скорость вращения от 11500об/мин. до 15000 об/мин. Более высокую скорость не обеспечивает зажигание, кроме того, она становится опасной для двигателя. Предельные обороты можно определить по перебоям в зажигании. Если они наступают, винт H немного выворачивают против часовой стрелки.

Если работа двигателя не проверена на ускорени и максимальные обороты то регулировка бензопилы не может считаться завершенной.

При плавном нажатии на курок газа двигатель должен уверенно и быстро набирать обороты от холостого хода до максимальных( от 2800 обр.до 11500-15000 обр. в зависимости от агрегата). Если обороты набираются медленно, с запаздыванием, винт L нужно медленно вывернуть против часовой стрелки, но не более чем на 1/8 оборота.

После регулировки ускорения и максимальных оборотов следует снова проверить работу пилы на холостом ходу — двигатель должен работать устойчиво, цепь не должна двигаться. Настройка бензопилы должна повториться, если это условие не выполняется но за исключением этапа базовой регулировки.

Твердосплавные цепи

Победит – это очень твердый сплав, превосходящий по прочности стекло. Поэтому из победита делают бытовые стеклорезы, различные режущие слесарные и токарные инструменты, а также его наносят на пильные цепи бензопил. Победит припаивается на режущие звенья, где выполняет роль прочной режущей кромки. Но несмотря на свою твердость, данный сплав является хрупким.

Срок службы цепей с напайками из победита значительно превышает ресурс стандартных режущих элементов. Твердосплавные цепи используются для распиловки мерзлой и твердой древесины, а также при аварийно-спасательных мероприятиях, если требуется быстро разрезать армированный или обычный бетон.

Цепи для бензопил с победитовыми напайками в любительской практике применяются очень редко, поскольку предназначены для полупрофессионального и профессионального инструмента, имеющего хорошую мощность и высокий крутящий момент.

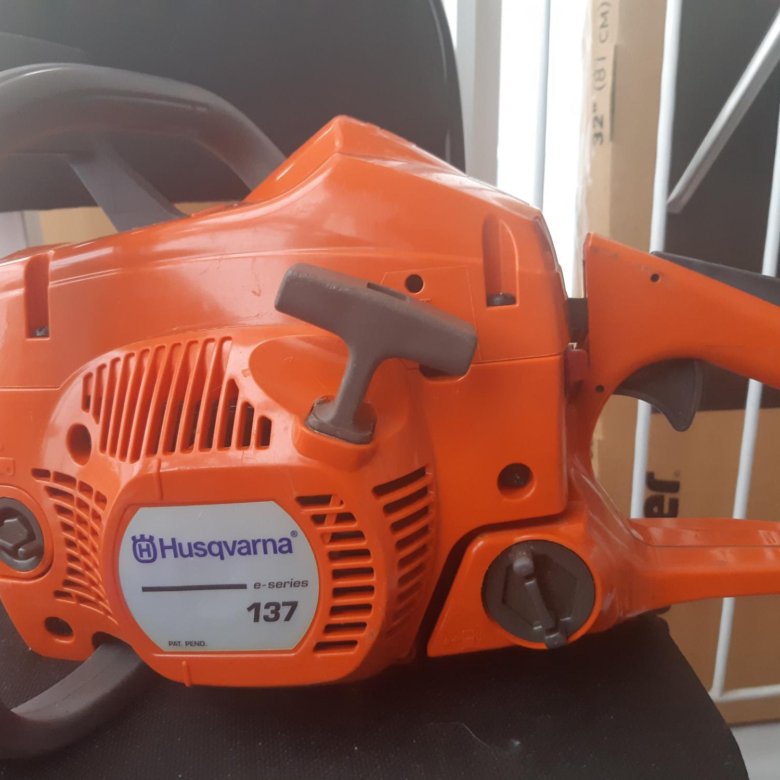

Бензопила Husqvarna 137

В 2005 году появилась на нашем рынке сбыта бензопила Husqbarna 137. Предназначенная для любителей, пила имеет мощность 2,2 (л.с.) с емкостным 0,41 л. топливным баком. Из-за редкого применения обычные бензопилы сложно заводятся. Данная же модель обладает новой технологией. Специальная пружина, разворачивающая коленвал в необходимый момент, позволяет заводить мотор без приложения каких либо усилий к тросу стартера. Преимуществом моделей в Хускварна 137 является усовершенствованный механизм зажигания, вырабатывающий искру. Такие любительские модели бензопил данной фирмы оснащаются устройствами, которые используются в профессиональных моделях при этом стоимость остается прежней. Объем двигателя этой пилы составляет 36,3 см3.

Конструкция и устройство шины

Общее представление об устройстве любого элемента, складывается из знания его составных частей и понимания их взаимодействия. Чтобы эксплуатировать шину максимально долго и эффективно, полезно иметь внятную картину принципа её действия. Функциональная роль детали в системе бензопилы предельно ясна каждому, кто наблюдал этот инструмент в работе. В первую очередь, шина служит направляющей для цепи, а также средством её натяжения и смазки.

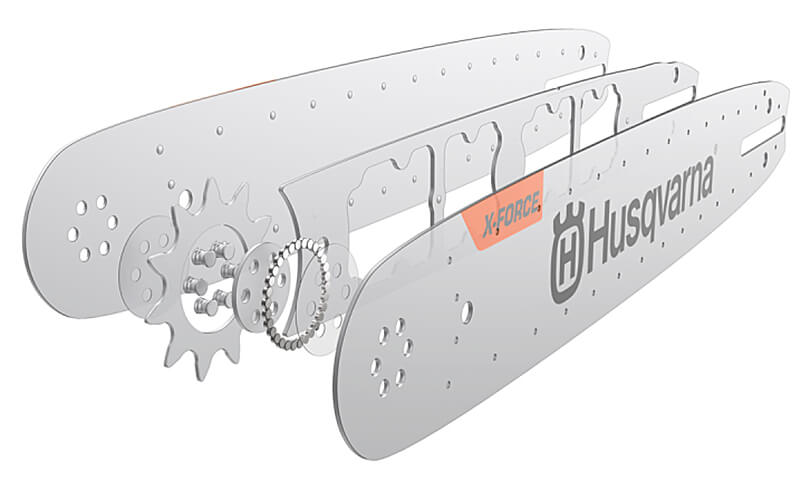

При беглом осмотре элемента, складывается впечатление, будто он вырезан из цельного листа металла. На самом же деле, шина состоит из 3х пластин (2х боковых и одной центральной), надежно скрепленных заклепками. Центральный элемент на порядок короче и тоньше боковых, что обусловлено формированием направляющих пазов, в которые погружаются хвостовики цепи. Свободное пространство в передней части (на носу) шины, занято ведомой звёздочкой, обеспечивающей свободный ход цепи при натяжении.

Для облегчения движения и защиты от стирания, звёздочка устанавливается на подшипник, центральная часть которого крепится заклепками к боковым пластинам. Для технического обслуживания механизма, выраженного в чистке и смазке роликов, с обеих сторон шины предусмотрены специальные отверстия.

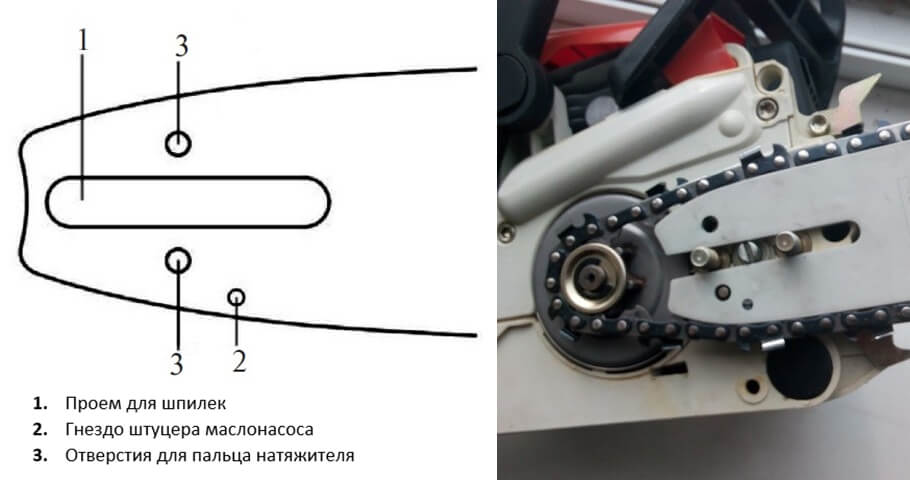

В хвостовой части направляющей, имеется ряд технологических отверстий. Самый большой, вытянутый проем, обеспечивает ровную установку полотна, вдоль двух шпилек, зафиксированных на картере двигателя. В одно из 2х симметрично расположенных отверстий, вставляется палец натяжителя цепи, а в самое маленькое входит штуцер маслонасоса, подающий смазку на хвостовик цепи при работе.

Особенности конструкции

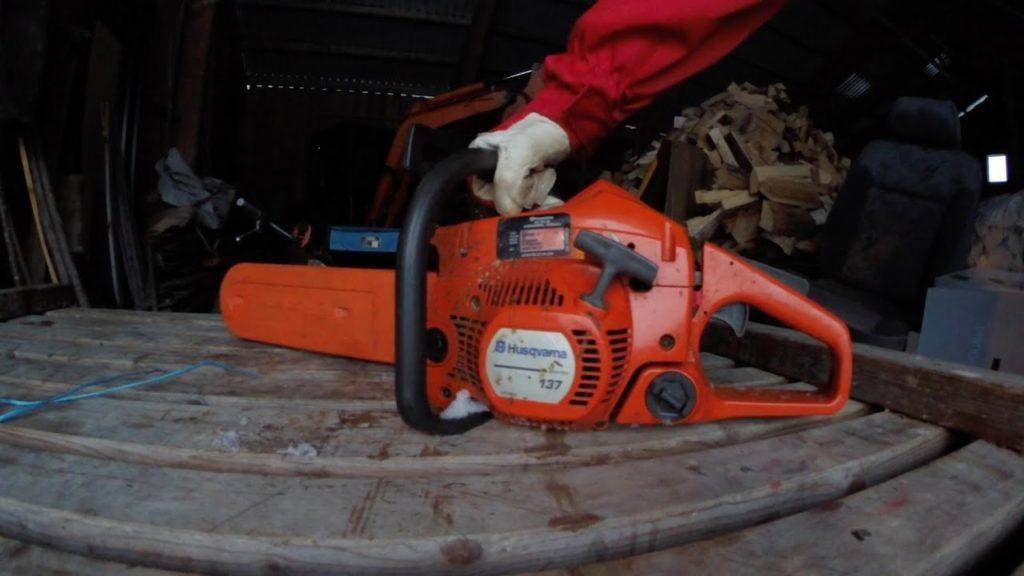

Дизайн 137-ой модели — неувядающая классика бензопильной промышленности. В классическом оранжевом корпусе из прочного пластика смонтирован двухтактный бензиновый двигатель с системой воздушной очистки, блок центробежного сцепления, а также ёмкости для топлива и смазочных веществ. Помимо смешивания с бензином масло также поступает на цепь для её смазки и охлаждения.

Двигатель X-Torq

Швеция недаром считается одной из самых экологичных стран. Неудивительно, что именно инженеры Husqvarna додумались до инновации в простейшем двухтактном двигателе. Добавив второй клапан, через который осуществляется продувка камеры сгорания перед впрыском новой порции топлива, шведы не только уменьшили выброс вредных газов, хотя это было основной задачей. Попутно выросла топливная экономичность, а характерный треск двухтактника стал ощутимо тише.

Карбюратор Walbro

Системы данной марки ставят и на другие модели, но именно на Хускварне 137 он пришёлся к месту как нельзя лучше. Надёжность и конструкция карбюратора обеспечивают лёгкий пуск даже при минусовых температурах. Широкий диапазон регулировок можно произвести в домашних условиях. Починка карбюратора тоже выполнима, правда, из-за общего небольшого размера необходимы хорошие нервы и навыки часовщика.

Эргономика работы

Техника должна не просто выполнять свои функции, но и не доставлять неудобства оператору. Такова и 127-я модель. Все пользователи отмечают высокий центр тяжести, который облегчает удержание пилы и направление полотна для спила древесного ствола или бруса. Рукоятки имеют анатомический изгиб и не соприкасаются с мотором. Благодаря этому вибрации меньше отдаются в руках.

Техника безопасности по эксплуатации устройства Хускварна

Ввиду того, что «Хускварна 137» является высокоскоростным режущим инструментом, необходимо придерживаться некоторых правил техники безопасности.

Чтобы не произошло несчастного случая, внимательно ознакомьтесь с данной инструкцией.

Провод свечи зажигания необходимо отключать при транспортировке, чистке

Важно следить, чтобы он не контактировал со свечой зажигания, чтобы избежать внезапного включения цепи

При работе с пилой необходимо надевать защитную одежду: обувь на нескользящей подошве со вставками из стали, специальные перчатки (не входят в комплект поставки), маску или защитные очки (противотуманные). Волосы должны быть прибраны выше плеч. Если вы постоянно пользуетесь бензопилой, необходимо периодически проверять слух у специалиста. Бензопилой должны пользоваться только взрослые. Нельзя подставлять части тел под пилу, когда работает мотор. Во время работы пилы нужно ограничить присутствие детей и животных минимум на десять метров. Нельзя использовать цепную пилу в момент алкогольного опьянения, а также, когда вы расстроены, подавлены или утомлены. Не приступайте к работе до тех пор, пока на вас не будет защитной одежды и не будет оборудовано рабочее место. Работать с пилой нужно только в хорошо проветриваемом месте. Когда вы спиливаете сук, будьте готовы отскочить в момент окончания работы, чтобы вас не ударило срубленным суком дерева. Укладывать пилу на поверхность можно только после того, как она будет выключена. Прежде, чем включить пилу убедитесь, что при работе цепь не сможет ни с чем войти в контакт. Техническим обслуживанием вашей бензопилы должен заниматься только специалист. Ручка пилы должна быть чистой, не испачканной машинным маслом. Крышки резервуара для масла и топлива всегда должны быть плотно закрыты. В качестве запчастей нужно использовать только аксессуары от производителя «Хускварна». Во время заправки топлива нельзя курить. Заправлять пилу нужно на голой земле на открытом воздухе. Не допускается делать этого в помещении. Перед запуском мотора бензопилы необходимо отойти на десять метров от того места, где осуществлялась заправка. Перед заправкой обязательно дайте пиле остыть. Если движущаяся цепь будет касаться какого-либо объекта, может произойти обратный удар – быстрое движение прибора вниз и вверх. Это может привести к полной потер контроля над бензопилой и дальнейшим серьезным повреждениям.

Поэтому никогда не пытайтесь поворачивать пилу при извлечении из нижнего запила, а также не пытайтесь пилить несколько бревен в один момент.

Никогда не пилите только кончиком бензопилы. Применяйте направляющие шины, которые помогут смягчить обратный удар.

«Хускварна 137» – это незаменимый помощник на загородном участке или даче. Она отличается современным дизайном, высокой мощностью, компактными габаритами и небольшим расходом топлива. Это, пожалуй, одна из лучших бензопил любительского уровня. При правильной эксплуатации и соблюдении всех правил техники безопасности, она прослужит своему владельцу верой и правдой не один десяток лет. О возможных неисправностях бензопилы хускварна 137 читайте в другой нашей статье.
